目录
一、编制依据与范围
1
1.1编制依据 (1)
1.2 编制范围 (1)
二、工程概况 (1)
2.1C1区防水工程概况 (1)
2.2防水设计要求 (1)
三、施工组织机构 (2)
3.1 项目组织机构 (2)
四、施工准备 (2)
4.1技术准备 (2)
4.2材料准备 (2)
4.3机具准备 (3)
4.4 劳动力准备 (3)
五、施工工艺流程 (3)
5.1施工总体工艺流程 (4)
5.2防水卷材施工工艺流程 (4)
六、施工方法 (4)
6.1底板和侧墙防水卷材施工方法 (4)
6.2顶板防水施工方法 (7)
6.3施工缝防水处理 (10)
6.4变形缝防水处理 (13)
6.6钢边橡胶止水带施工技术要求 (15)
6.7外贴式止水带施工技术要求 (16)
6.8遇水膨胀止水胶施工技术要求 (16)
6.9密封胶 (16)
6.10防水砼施工方法 (17)
七、施工质量保证措施 (18)
八、安全措施 (19)
九、应急措施 (19)
一、编制依据与范围
1.1编制依据
1、青岛地铁一期工程（3号线）火车北站防水设计图纸；
2、施工组织设计；
3、《地下防水工程质量验收规范》（GB50208-2002）；
4、《地下铁道工程施工及验收规范》（GB50299-2003）
5、《地下防水工程技术规范》（GB50108-2008）
1.2 编制范围
本方案工程对象为C1区地下混凝土结构防水，包括底板、边墙外包防水。
二、工程概况
2.1C1区防水工程概况
青岛地铁一期工程（3号线）火车北站C1区为地铁1号线出入段线明挖区间（部分），位于车站南端。设计基坑长度287.24m，分为标准段和加宽段，其中标准段长约242.57m,宽度约11.45m，开挖深度平均约17m；加宽段长约44.67m,宽度约28.5m，开挖深度约21m。区间主体结构采用防水混凝土自防水加卷材及涂料外包防水，其中外包防水底板及侧墙为卷材防水，顶板为涂料防水，自防水砼抗渗等级为C45，P10。整个外包防水面积约13000m2。

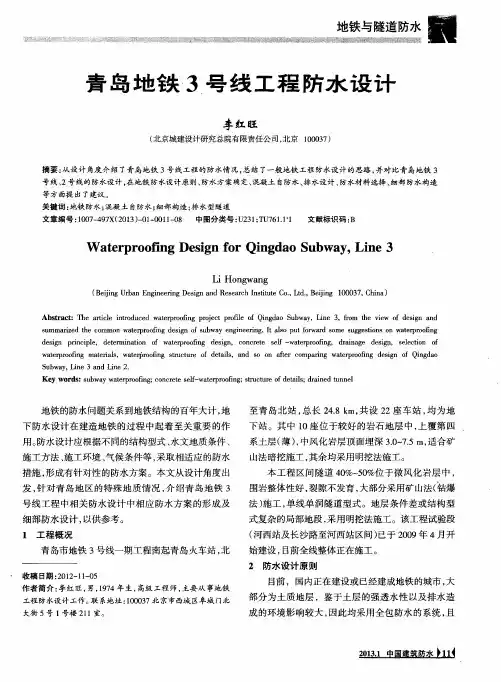

2.2防水设计要求
1、区间隧道及连接通道等附属结构防水等级为二级，顶部不允许滴漏，其他不允许漏水，结构表面可少量湿渍，总湿渍面积不大于总防水面积的2/1000，任意100m2防水面积上的湿渍不超过3处，单个湿渍的最大面积不大于0.2m2,结构设计使用年限为100年。
2、地下结构防水应遵循“防、排、截、堵相结合，刚柔相济、多道设防、因地制宜、综合治理”的原则。
3、确立钢筋混凝土结构自防水体系，即以结构自防水为根本，采取措施控制结构混凝土裂缝的开展，增加混凝土的抗渗性能；以变形缝、施工缝等接缝防
水为重点，辅以柔性外包防水层加强防水。
三、施工组织机构
3.1 项目组织机构
项目经理部作为本施工段工程管理的核心机构，设项目经理1名、项目副经理2名、技术负责人1名，配置4个业务管理部门，配置专职的安全、质量检查人员，下设防水专业施工队伍。详见施工组织结构图。
四、施工准备
4.1
4.2
检验合格后的材料方可使用。
（1）凡进入施工现场的防水卷材应附有出厂质保书，并注明生产日期、批
号、规格、名称。
（2）进行取样及试验，合格后方准使用。
4.3机具准备
防水施工主要施工机具（工具）表
4.4 劳动力准备
五、施工工艺流程
防水施工工艺见下图：
5.1施工总体工艺流程
防水施工总工艺流程 5.2防水卷材施工工艺流程
基层处理 验收 阴阳角倒角 铺设加强层 防水卷材铺设 固定、压边 验收 防水卷材保护层混凝土浇筑。
六、 施工方法
6.1底板和侧墙防水卷材施工方法
采用"外防内贴"法铺设预铺式防水卷材时，平面部位采用空铺法铺设，立面采用机械固定法铺设。

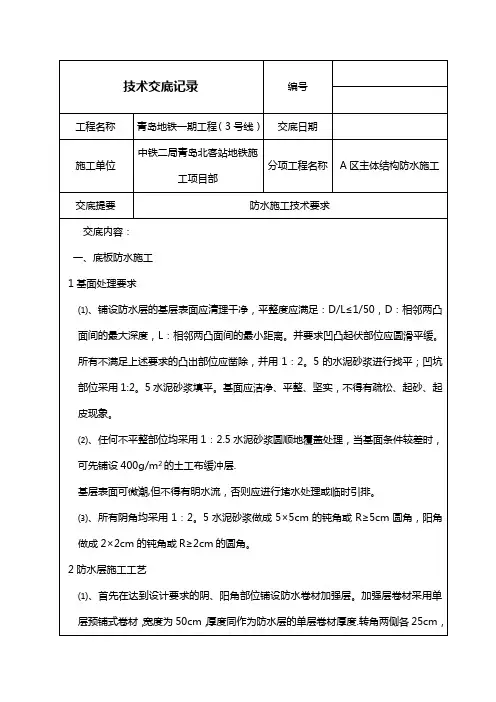

⑴、基面处理
铺设防水层前必须对基面进行处理，底板垫层采用自找平处理，侧墙围护结构网喷凹凸面应凿至圆滑平缓，并采用20mm 厚1：2.5水泥砂浆进行找平。所有阴阳角部位均采用1：2.5水泥砂浆倒角，阴角做成5cm ×5cm 的倒角，阳角采用水泥砂浆圆顺处理，R ≥
20mm 。对基层表面突出的砼、钢筋等尖锐物体须采用剔凿和切割后，采用1：2.5水泥砂浆抹平处理，保证基面洁净、平整、坚实，不
得有疏松、起砂、起皮现象。
⑵、加强层
在处理完毕的底板和侧墙阴阳角部位铺设加强层卷材，加强型卷材采用单层预铺式卷材，卷材宽度50cm。阴阳角防水卷材铺设方法见图1：
阴阳角防水加强层做法
⑶、防水卷材铺设
①、防水层采用预铺式卷材时，靠近桩面一侧的隔离膜可不撕掉，与现浇混凝土结构外表面密贴面的隔离膜应在浇筑混凝土前撕掉。
②、防水层采用机械固定法固定于桩或垫层上，固定点距卷材边缘2cm处，钉距不大于50cm。钉长不得小于27mm，且配合垫片将防水层牢固地固定在基层表面，垫片直径不小于2cm。避免浇筑混凝土时脱落。
③、相邻两幅卷材的有效搭接宽度为10cm（不包括钉孔）。要求上幅压下幅进行搭接。搭接时，搭接缝范围内的隔离膜必须撕掉（双面粘卷材的两侧隔离膜均要求撕掉）。短边搭接缝应错开1m以上。
④、防水层铺设完毕后，在所有施工缝、变形缝部位骑缝铺设加强层，施工缝加强层宽度50cm，变形缝加强层宽度1m。其中施工缝加强层与防水层自粘满粘，变形缝两侧各10cm范围内防水层表面的隔离膜不应撕掉（即此范围防水层与加强层不粘贴），其它部位满粘粘结。侧墙立面防水层铺设高出钢筋端部50cm。
