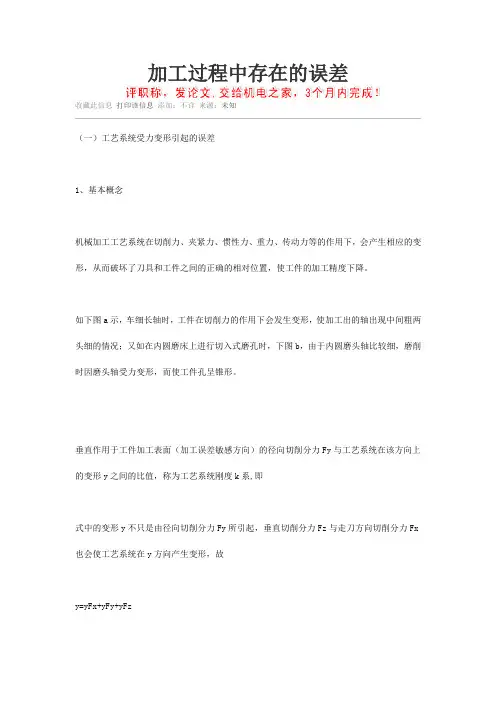

加工过程中存在的误差
收藏此信息打印该信息添加:不详来源:未知
(一)工艺系统受力变形引起的误差
1、基本概念
机械加工工艺系统在切削力、夹紧力、惯性力、重力、传动力等的作用下,会产生相应的变形,从而破坏了刀具和工件之间的正确的相对位置,使工件的加工精度下降。
如下图a示,车细长轴时,工件在切削力的作用下会发生变形,使加工出的轴出现中间粗两头细的情况;又如在内圆磨床上进行切入式磨孔时,下图b,由于内圆磨头轴比较细,磨削时因磨头轴受力变形,而使工件孔呈锥形。
垂直作用于工件加工表面(加工误差敏感方向)的径向切削分力Fy与工艺系统在该方向上的变形y之间的比值,称为工艺系统刚度k系,即
式中的变形y不只是由径向切削分力Fy所引起,垂直切削分力Fz与走刀方向切削分力Fx 也会使工艺系统在y方向产生变形,故
y=yFx+yFy+yFz
2、工件刚度
工艺系统中如果工件刚度相对于机床、刀具、夹具来说比较低,在切削力的作用下,工件由于刚度不足而引起的变形对加工精度的影响就比较大,其最大变形量可按材料力学有关公式估算。
3、刀具刚度
外圆车刀在加工表面法线(y)方向上的刚度很大,其变形可以忽略不计。镗直径较小的内孔,刀杆刚度很差,刀杆受力变形对孔加工精度就有很大影响。刀杆变形也可以按材料力学有关公式估算。
4、机床部件刚度
1)机床部件刚度
机床部件由许多零件组成,机床部件刚度迄今尚无合适的简易计算方法,目前主要还是用实验方法来测定机床部件刚度。分析实验曲线可知,机床部件刚度具有以下特点:
(1)变形与载荷不成线性关系;
(2)加载曲线和卸载曲线不重合,卸载曲线滞后于加载曲线。两曲线线间所包容的面积就是加载和卸载循环中所损耗的能量,它消耗于摩擦力所作的功和接触变形功;
(3)第一次卸载后,变形恢复不到第一次加载的起点,这说明有残余变形存在,经多次加载卸载后,加载曲线起点才和卸载曲线终点重合,残余变形才逐渐减小到零;
(4)机床部件的实际刚度远比我们按实体估算的要小。
2)影响机床部件刚度的因素
(1)结合面接触变形的影响
(2)摩擦力的影响
(3)低刚度零件的影响
(4)间隙的影响
5、工艺系统刚度及其对加工精度的影响
在机械加工过程中,机床、夹具、刀具和工件在切削力作用下,都将分别产生变形y机、y 夹、y刀、y工,致使刀具和被加工表面的相对位置发生变化,使工件产生加工误差。工艺系统刚度的倒数等于其各组成部分刚度的倒数和。
工艺系统刚度对加工精度的影响主要有以下几种情况:
1)由于工艺系统刚度变化引起的误差
工艺系统的刚度随受力点位置的变化而变化。例如:用三爪卡盘夹紧工件车削外圆的加工,随悬壁长度的增加,刚度将越来越小。因而,车出的外圆将呈锥形。
2)由于切削力变化引起的误差
加工过程中,由于工件的加工余量发生变化、工件材质不均等因素引起的切削力变化,使工艺系统变形发生变化,从而产生加工误差。
若毛坯A有椭圆形状误差(如下图)。让刀具调整到图上双点划线位置,由图可知,在毛坯椭圆长轴方向上的背吃刀量为ap1,短轴方向上的背吃刀量为ap2。由于背吃刀量不同,切削力不同,工艺系统产生的让刀变形也不同,对应于ap1产生的让刀为y1,对应于ap2产生的让刀为y2,故加工出来的工件B仍然存在椭圆形状误差。由于毛坯存在圆度误差△毛=ap1-ap2,因而引起了工件的圆度误差△工=y1-y2,且△毛愈大,△工愈大,这种现象称为加工过程中的毛坯误差复映现象。△工与△毛之比值ε称为误差复映系数,它是误差复映程度的度量。
尺寸误差(包括尺寸分散)和形状误差都存在复映现象。如果我们知道了某加工工序的复映系数,就可以通过测量毛坯的误差值来估算加工后工件的误差值。
3)由于夹紧变形引起的误差
工件在装夹过程中,如果工件刚度较低或夹紧力的方向和施力点选择不当,将引起工件变形,造成相应的加工误差。
4)其它作用力的影响
6、减小工艺系统受力变形的途径
由前面对工艺系统刚度的论述可知,若要减少工艺系统变形,就应提高工艺系统刚度,减少切削力并压缩它们的变动幅值。具体如下:
1)提高工艺系统刚度
(1)提高工件和刀具的刚度减小刀具、工件的悬伸长度:以提高工艺系统的刚度;
(2)减小机床间隙,提高机床刚度:采用预加载荷,使有关配合产生预紧力,而消除间隙。
(3)采用合理的装夹方式和加工方式
2)减小切削力及其变化
合理地选择刀具材料,增大前角和主偏角,对工件材料进行合理的热处理以改善材料地加工性能等,都可使切削力减小。
(二)工艺系统受热变形引起的误差
工艺系统热变形对加工精度的影响比较大,特别是在精密加工和大件加工中,由热变形所引起的加工误差有时可占工件总误差的40%~70%。机床、刀具和工件受到各种热源的作用,温度会逐渐升高,同时它们也通过各种传热方式向周围的物质和空间散发热量。当单位时间传入的热量与其散出的热量相等时,工艺系统就达到了热平衡状态。
1、工艺系统的热源
内部热源:如系统内部的摩擦热(由轴承副、齿轮副等产生)、切削热等;
外部热源:如外部环境温度、阳光辐射等。
2、工艺系统受热变形引起的误差
1)工件受热变形:工件受热温度升高后,热伸长量△L为:△L=αL△t
式中:α为工件材料的热膨胀系数; L为工件长度;△t为工件的温升。
例如:死顶尖装夹工件时,热变形将造成工件弯曲。在磨床上为消除热变形的影响,而采用弹簧顶尖。
2)机床受热变形:当机床受热不均时,造成机床部件产生变形。例如:机床主轴前、后端受热不均,将造成主轴抬高,并倾斜。
3)刀具受热变形:刀具受热以后,引起刀具热伸长,刀尖位置发生变化,因而影响加工精度。
3、减小工艺系统热变形的途径
1.减少发热和隔热
2.改善散热条件
3.均衡温度场
4.改进机床结构
5.加快温度场的平衡
6.控制环境温度
(三)刀具的磨损引起的误差:
刀具在切削过程中,由于摩擦,刀具将产生磨损,使刀具尺寸发生变化,而造成加工误差。
