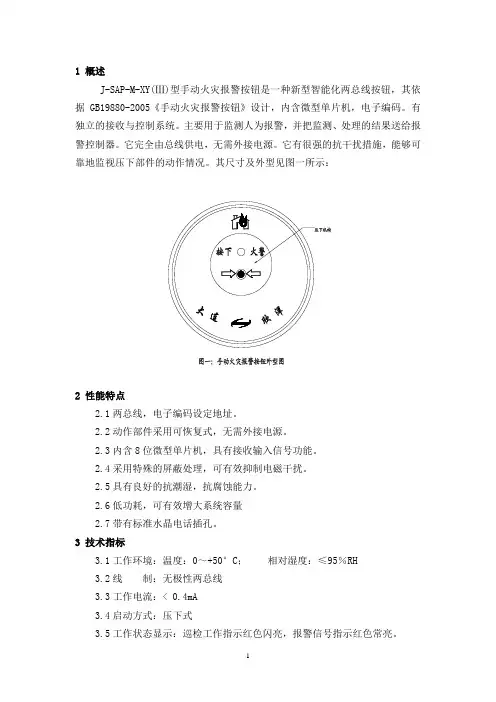

1 概述J-SAP-M-XY(Ⅲ)型手动火灾报警按钮是一种新型智能化两总线按钮,其依据GB19880-2005《手动火灾报警按钮》设计,内含微型单片机,电子编码。
有独立的接收与控制系统。
主要用于监测人为报警,并把监测、处理的结果送给报警控制器。
它完全由总线供电,无需外接电源。
它有很强的抗干扰措施,能够可靠地监视压下部件的动作情况。
其尺寸及外型见图一所示:2 性能特点2.1两总线,电子编码设定地址。
2.2动作部件采用可恢复式,无需外接电源。
2.3内含8位微型单片机,具有接收输入信号功能。
2.4采用特殊的屏蔽处理,可有效抑制电磁干扰。
2.5具有良好的抗潮湿,抗腐蚀能力。
2.6低功耗,可有效增大系统容量2.7带有标准水晶电话插孔。
3 技术指标3.1工作环境:温度:0~+50°C;相对湿度:≤95%RH3.2线制:无极性两总线3.3工作电流:< 0.4mA3.4启动方式:压下式3.5工作状态显示:巡检工作指示红色闪亮,报警信号指示红色常亮。
4使用方法4.1电子编码设定地址及类型按钮首先进行地址设置,设置方法详见本公司的总线设备专用编码器说明书。
4.2系统接线方法将总线接入左侧两位端子即可。
电话线接上侧两位端子即可。
接线端子见图二。
5安装5.1该按钮有2个安装孔,可用螺钉固定在墙壁上或其他位置。
安装尺寸见图二。
5.2连接导线从进出线孔穿入并如图所示,与相应端子正确连接。
5.3对布线的要求总线:采用双色双绞铜导线截面≥1.0平方毫米、耐压≥250V或双芯屏蔽线截面≥0.75平方毫米、耐压≥250V。
连接导线的长度应以总电阻小于20Ω为限,否则应增大导线的线径。
电话线:按电话要求相应进行穿线。
5.4按钮的输入线应单独穿管,严禁与高压、高频线混穿。
目录(一)火灾报警控制器 1● JB-QT-GST5000型控制中心火灾自动报警主机 1● JB-QG-GST5000型控制中心火灾自动报警主机 3● JB-QB-GST500型火灾报警控制器(联动型) 5● JB-QB-GST200型火灾报警控制器(联动型)7 (二)火灾探测器9● JTY-GD-G3型智能光电感烟探测器9● JTW-ZCD-G3N型智能电子差定温感温探测器11● JTY-GF-GST104型非编码光电感烟探测器12● JTWB-ZCD-G1(A)型非编码电子差定温感温探测器12● BT-KVA001型编码吸顶式家用可燃气体报警器13● BT-KVA002型编码壁挂式家用可燃气体报警器14● JTY-HS-G2型智能线型红外光束感烟探测器15● JTW-LDB-100型智能缆式感温探测器16● JTG-ZW-G1型智能紫外火焰探测器17● JTF-GOM-GST601型智能烟温复合探测器18● JTGB-ZM-GST501/I/I型隔爆型紫外火焰探测器19 (三)报警按钮20● J-SAP-8401型手动火灾报警按钮20● J-SAP-8402型手动火灾报警按钮(含电话插孔) 21● LD-8403型智能编码消火栓报警按钮22● LD-8404型智能编码消火栓报警按钮23(四)现场模块及接口设备24● LD-8300型监视模块24● LD-8301型智能编码单输入/单输出模块25● LD-8303智能编码双输入/双输出模块26● LD-8304型编码消防电话模块27● LD-8305编码消防广播切换模块27● LD-8311型总线中继光纤接口28● LD-8313型总线隔离器29● LD-8319型编码中继器30● LD-8320型有源终端31(五)火灾显示盘32● ZF-101型火灾显示盘32● ZF-500型汉字液晶显示火灾显示盘33● ZF-GST8903型图形式火灾显示盘34(六)电源35● GST-DY-100型电源箱35● GST-DY-200型智能电源箱36● GST-LD-D02型智能电源盘37(七)消防广播系统38● 总线制火灾应急广播系统38● 多线制火灾应急广播系统39(八)消防电话系统40● 总线制消防电话系统40● 多线制消防电话系统41(九)气体灭火控制42● LD-QKP06型气体灭火控制盘42● 气体灭火控制卡43● LD-8317A型气体喷洒指示灯44● LD-8318A型紧急启动/停动按钮45(十)多线制联动控制设备46● KZK-100型多线制控制卡46● LD-KZC-100型多线制CPU控制卡(盘)47● LD-8302C型转换接口模块48(十一)其它设备49● GST-HX-M8501/GST-HX-M8502型编码火灾声/光报警器49● BMQ-1电子编码器50● GST-5000彩色CRT显示系统51设备性能特性GST牌分布智能型火灾自动报警及消防联动控制系统是海湾公司研制成功的高科技消防电子产品,技术成熟,其性能特点如下:(一)火灾报警控制器● JB-QT-GST5000型控制中心火灾自动报警主机设计采用JB-QT-GST5000型汉字液晶显示火灾报警控制器(联动型)作为控制中心报警控制器,其主要特点如下:采用大屏幕汉字液晶显示器,各种报警状态信息均可以直观的以汉字方式显示在屏幕上,便于用户操作使用;可以观察智能型探测器动态工作曲线,以便于了解现场的实际环境条件;控制器具有强大的面板控制及操作功能,各种功能设置全面、简单、方便。
图4五、故障分析和排除如手报报故障,首先检查编码是否正确,回路总线是否接好,长线多点接触不良的不规范接线将导致系统不稳定。
手报监控状态下报火警应检查“按下 报警”面板是否被按下或结构有缺陷。
在维修期间,手报应有备用品替换。
六、运输、贮存◼ 在符合包装要求和稳妥的情况下,允许以汽车、火车、轮船、飞机等任何方式运输; ◼包装箱外应贴有“小心轻放”、“防潮防雨”、“请勿倒置”等标志; ◼在环境温度0℃~45℃,相对湿度85%,无腐蚀气体,通风良好的条件下,最大贮存期为六个月。
在此期间开箱后,应能正常使用。
七、 产品成套J-SAP-M-SB8304 手动火灾报警按钮1只 使用说明书 1份 产品合格证1份八、保修说明西安西核彩桥实业科技有限公司对按说明书要求正确安装、操作、使用情况下出现问题的产品实行18个月保修。
如果是由于人为损坏、使用不当或保修期外产品出问题,不属于本保修范围,由此导致的后果我公司将不负责任。
400-6700-119产品安装前请仔细阅读使用说明书J-SAP-M-SB8304手动火灾报警按钮安装、维护及使用说明书一、概述J-SAP-M-SB8304 手动火灾报警按钮(简称:手报)是我公司按照国家标准GB19880-2005 《手动火灾报警按钮》研制开发的总线型产品,内置处理器,电子编码,与我公司JB-QB-CH8000、JB-QB-CH9000、JB-QB-CH9800火灾报警控制器(联动型)通过回路总线连接。
用于火警信号的手动触发报警。
提示:本按钮提供同轴电话插孔(标配部件)方便用户使用,消防或维修人员将手提电话(必须已接线)插入电话插孔即可同消防中心通话(当消防中心设有火警电话总机时)。
二、主要技术指标及使用环境工作电压/范围 DC24V / DC20.4V ~DC26.4V工作电流静态 ≤350uA报警≤3mA环境温度 -10℃~55℃环境湿度 5~95%RH,无凝水 执行标准 GB19880-2005认证 CCCF外形尺寸 85mm 长×85mm 宽×38mm 高西安西核彩桥实业科技有限公司地 址:西安市航天产业基地航天东路99号102栋5层 电 话:,89231590 传 真:邮 编:710100网 址:邮 箱:三、结构特征与工作特征结构采用拔插式结构,外形见图1。

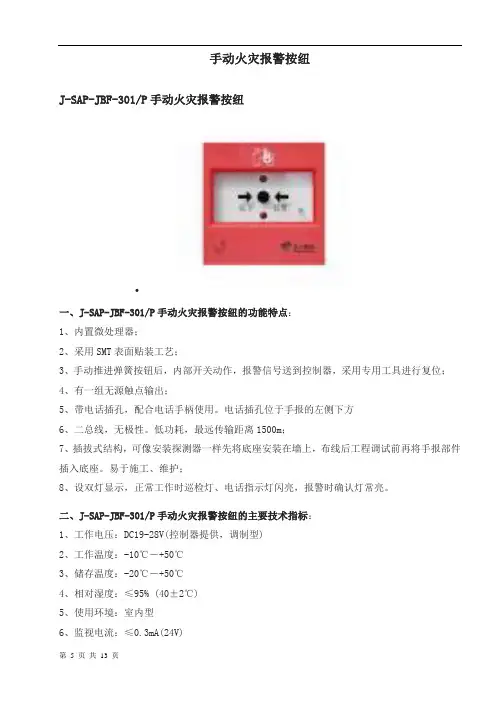

手动火灾报警按纽J-SAP-JBF-301/P手动火灾报警按纽•一、J-SAP-JBF-301/P手动火灾报警按纽的功能特点:1、内置微处理器;2、采用SMT表面贴装工艺;3、手动推进弹簧按钮后,内部开关动作,报警信号送到控制器,采用专用工具进行复位;4、有一组无源触点输出;5、带电话插孔,配合电话手柄使用。
电话插孔位于手报的左侧下方6、二总线,无极性。
低功耗,最远传输距离1500m;7、插拔式结构,可像安装探测器一样先将底座安装在墙上,布线后工程调试前再将手报部件插入底座。
易于施工、维护;8、设双灯显示,正常工作时巡检灯、电话指示灯闪亮,报警时确认灯常亮。
二、J-SAP-JBF-301/P手动火灾报警按纽的主要技术指标:1、工作电压:DC19-28V(控制器提供,调制型)2、工作温度:-10℃-+50℃3、储存温度:-20℃-+50℃4、相对湿度:≤95% (40±2℃)5、使用环境:室内型6、监视电流:≤0.3mA(24V)7、报警电流:≤3mA(24V)8、确认灯:监视状态瞬时闪烁,报警常亮(红色)9、外形尺寸:86.5mm长 X 86.5mm宽 X 46.5mm高10、编址方式:使用专用电子编码器11、线制:二总线,无极性三、安装与接线1、布线施工后,通过预埋盒或使用膨胀螺栓将底座固定在墙上,安装孔距为66mm;2、探测总线采用 ZR-RVS-2×1.0-1.5mm2双绞线;3、具有手动报警按钮的所有功能;。
4、同时具有消防电话手柄接入端口,实现与控制中心的应急通讯功能;5、探测总线 L1 、L2 连接端子1 和端子2,端子5、6接入消防电话系统;6、安装之前用编码器对其写入相应地址码(1-200);7、手报部件只能在布线检查后、调试之前安装,以防止因不恰当安装作业造成损失;8、手动火灾报警按钮接线图例:J-SA P-M-LD2000E-A手动火灾报警按钮•一、J-SA P-M-LD2000E-A手报介绍:J-SAP-M-LD2000E-A手动火灾报警按钮与E/EN系列火灾报警控制器配合使用,采用电子编码,占有一个地址点,发生火灾时,人工确认火灾,按下按钮向控制器发出报警信号。
J-SAP-JBF-W1121手动火灾报警按钮使用说明书(使用产品前,请阅读使用说明书)1概述J-SAP-JBF-W1121手动火灾报警按钮(以下简称手报)是本公司开发的一款二总线手报产品,同时本产品还是基于青鸟Chrip无线通讯技术开发的具有无线功能的消防报警系统现场报警设备。
CPU 采用自主研发的朱鹮芯片,具有性能稳定,可靠性高的特点。
手动按下手报操作面板后,即触发报警信号并上传至传统火灾报警控制器或具有无线功能的控制器、网关、中继器等,从而达到报警的目的。
1.1产品特点⚫采用自主研发的朱鹮芯片,性能稳定。
⚫采用SMT表面贴装工艺,可靠性高,一致性好。
⚫采用二总线制系统,无极性要求,在保证低功耗的同时使传输距离最远达1500m。
⚫电子编码方式,可通过专用电子编码器编址。
⚫报警后需要使用配套的专用钥匙进行复位。
⚫采用分体式结构,易于客户安装、施工、维护。
⚫本品还可在电池供电的情况下通过无线通讯方式进行报警信息上传。
⚫具备电池欠压、设备离线、分离故障等多种故障类型报警功能。
1.2适用范围⚫手动火灾报警按钮与JBF系列探测器一起,应用于两总线火灾报警系统中。
⚫手动火灾报警按钮与青鸟无线专网配接使用。
⚫应用设计遵照国家标准GB 50116-2013《火灾自动报警系统设计规范》。
⚫适用于宾馆客房、办公楼、图书馆、影剧院、邮政大楼等建筑物。
1.3 型号组成产品代号 公司代号国家标准规定的分类代号2 工作原理手动火灾报警按钮由启动开关及相应的处理电路组成,当有火警时,手动按下报警面板,按钮开关闭合,报警信号通过回路总线传到控制器或通过无线方式发送至无线控制器,网关,中继器等,同时手动火灾报警按钮的火警指示灯由巡检状态的闪亮变为常亮,以显示报警状态。
3 性能参数环境特性防爆特性电气特性通讯特性可配接JBF-11SF/JBF-11SF-C/JBF-51S 系列控制器/支持接入青鸟边缘专网系统机械特性探测特性认证特性消防认证执行标准4 安装调试4.1 安装说明/步骤⚫ 手报可直接安装于86盒及明装盒。
海湾安全技术股份有限公司产品型号大全海湾产品型号J-SAP-8402手动火灾报警按钮J-SAF-GST9211(Ex)手动火灾报警按钮J-SAM-GST9116隔爆型手动火灾报警按钮J-SAP-8401(船用)手动火灾报警按钮J-SAP-8401手动火灾报警按钮J-SAM-GST9122手动火灾报警按钮J-SAM-GST9116隔爆手动火灾报警按钮(适用氢气或乙炔)J-SAM-GST9116(船用)手动报警按钮GST-LD-8332(船用) 防爆编码接口箱(2)消火栓按钮J-SAM-GST9123消火栓按钮J-SAM-GST9124消火栓按钮J-SAF-GST9213(Ex)消火栓按钮(3)消防警铃GST-JL警铃1)火灾报警控制器JB-QB-GST100火灾报警控制器JB-QB-GST200壁挂式火灾报警控制器(联动型)JB-QB-GST200立柜式火灾报警控制器(联动型)JB-QB-GST200琴台式火灾报警控制器(联动型)JB-QB-GST500火灾报警控制器(联动型)JB-QG-GST5000火灾报警控制器(联动型)JB-QT-GST5000火灾报警控制器(联动型)JB-QG-GST9000火灾报警控制器(联动型)JB-QT-GST9000火灾报警控制器(联动型)HT-1042AAE-0火灾报警控制器(联动型)触摸屏JB-QB-GST200(船用)火灾报警控制器(联动型)JB-QB-GST200(船用)火灾报警控制器(联动型)(1)火灾探测器及附件JTY-GM-GST9611点型光电感烟火灾探测器JTY-GF-GST104点型光电感烟火灾探测器JTF-GOM-GST9613点型复合式感烟感温火灾探测器JTW-ZOM-GST9612点型感温火灾探测器DZX-01定位底座JTF-GOF-GST9713点型复合式感烟感温火灾探测器JTY-GF-GST9711点型光电感烟火灾探测器JTW-ZOF-GST9712点型感温火灾探测器DZX-02定位底座DZ-02通用底座JTFB-GOF-GST601点型复合式感烟感温火灾探测器DZ-03定位底座GST-LD-8320终端器GST-LD-8320A终端器JTY-HM-GST102线型光束感烟火灾探测器JTY-HF-GST102线型光束感烟火灾探测器JTY-HM/F-GST102线型光束感烟火灾探测器反射器JTY-GF-GST104(Ex)/T点型光电感烟火灾探测器DZ-03(Ex)本安型定位底座GST-AS-200齐纳式安全栅GST-AS-300齐纳式安全栅JTY-GF-GST103/B 独立式感烟火灾探测报警器GST-LD-8320(船用)终端器DZ-02(船用) 通用底座DZ-03(船用) 通用底座J-SAF-GST9211(Ex)手动火灾报警按钮J-SAM-GST9116隔爆型手动火灾报警按钮J-SAP-8401(船用)手动火灾报警按钮J-SAP-8401手动火灾报警按钮J-SAM-GST9116隔爆手动火灾报警按钮(适用氢气或乙炔)(8)火灾声警报器GST-HX-F8501火灾声警报器GST-HX-M8501火灾声警报器GST-HX-F8501(Ex)火灾声警报器3)火灾光警报器GST-MD-F9514火灾光警报器GST-MD-M9514火灾光警报器(2)火灾声光警报器GST-HX-M8502火灾声光警报器HX-100B/T火灾声光警报器HX-100A(船用)火灾声光报警器HX-100B(船用)火灾声光报警器GST-HX-M8502(船用)火灾声光报警器GST-HX-F8502(船用)火灾声光报警器HX-100A火灾声光警报器GST-HX-M8503火灾声光警报器GST-HX-F8502(Ex)火灾声光警报器12)数码显示ZF-101火灾显示盘ZF-101(船用)火灾显示盘ZF-500(船用)火灾显示盘ZF-GST8903(船用)火灾显示盘汉字显示ZF-500火灾显示盘(4)独立式感烟火灾探测报警器JTY-GF-GST103/B 独立式感烟火灾探测报警器(1)附件DZX-02(Ex)本安型定位底座DZX-01定位底座DZX-02定位底座DZ-02通用底座DZ-03定位底座GST-LD-8320终端器GST-LD-8320A终端器DZ-03(Ex)本安型定位底座GST-AS-200齐纳式安全栅GST-AS-300齐纳式安全栅GST-LD-8320(船用)终端器(11)输入模块GST-LD-8300(船用)输入模块GST-LD-8319输入模块GST-LD-8300输入模块GST-LD-8306输入模块GST-LD-8319(船用) 接口模块5)输入/输出模块GST-LD-IE8301隔爆型输入输出模块GST-LD-8301(船用)输入输出模块GST-LD-8301输入/输出模块GST-LD-8303输入/输出模块(4)切换模块GST-LD-8302切换模块GST-LD-8302A双动作切换模块GST-LD-8302C切换模块(3)中继模块GST-LD-8321中继模块(1)隔离器GST-LD-8313隔离器GST-DH9501/7剩余电流式传感器GST-DH9501/12F剩余电流式传感器GST-DH9501/22F剩余电流式传感器GST-DH9501/5K剩余电流式电气火灾监控探测器GST-DH9501/7K剩余电流式电气火监控探测器GST-DH9501/11K剩余电流式电气火灾监控探测器(14)测温式传感器GST-DH9501-T测温式传感器(1)电气火灾监控设备GST-DH9000电气火灾监控设备GST-DH9000G电气火灾监控设备(2)总线隔离器GST-DH9600总线隔离器输出模块GST-DH9501-M输出模块1)电气火灾图形显示系统GST-DH9300(software)电气火灾监控图形显示系统(软件)GST-DH9300电气火灾监控图形显示系统(2)电气火灾备品备件GST-DH9000USB转串口卡电气火灾监控图形显示系统外置扩展卡GST-DH9000232card电气火灾监控图形显示系统接口卡GST-DH9000485card电气火灾监控图形显示系统接口卡GST-DH9000单回路板电气火灾监控设备单回路板GST-DH9000双回路板电气火灾监控设备双回路板(5)可燃气体探测器GST-BT002M点型可燃气体探测器GST-BR002M点型可燃气体探测器GST-BY002M点型可燃气体探测器GST-BT002F独立式可燃气体探测器GST-BR001F可燃气体探测器GST-BF003M 隔爆点型可燃气体探测器6)消防广播录放盘GST-CD CD录放盘功率放大器GST-GF150W广播功率放大器LZ1001手动火灾报警按钮立柱LZ10001手动火灾报警按钮防雨罩LZ10011手动火灾报警按钮防雨罩LZ10002手动火灾报警按钮防雨罩JTG-ZM-GST9614A全遮罩(大遮光罩)JTG-ZM-GST9614B半遮罩(小遮光罩)JTG-UM-GST9616点型红外火全功能火灾探测器试验器(一只)18)Intelligent Fire Alaim De vices C-92FC Protective Flip Cover C-94DB Deep BaseC-9504 Base Mount Short Circ uit IsolatorD-92FC Protective Flip Cover D-92WPB Water Proof Box DI-9204 Digital Manual Call Po intDI-9204 Digital Manual Call Po intI-9314 Intelligent Door Lamp I-9401 Addressable Souder StroGST-9123 Intelligent Hydrant Manual Call PointI-9201 Intelligent Manual Call PointI-9101 Heat /Photoelectric Smo ke DetectorI-9104 Intelligent Ultraviolet Fl ame DetetorI-9103 Fixed Temperature Heat DetectorI-9102 Intelligent Photoelectron ic SmokeI-9105R Intelligent Reflective BC-9401 Conventional Souder St robeC-9402 Conventional Base Mou nt SounderC-9403 Conventional Sounder S trobeDZ-03 Common Detector Base DZ-03D Diode BaseS-9102 Battery Smoke Detector30)Intelliigent Fire Alarm Pa nels FCP14 Fireman's Control PanelFCP-M01 FCP Master Board FCP-Z02 FCP Zone Cardrm Control PanelP-9910B Hand Held Programm erGST-GMC Graphic Monitor Ce nterGST-IFP8 Intelligent Fire Alar m Control PanelGST100 ntelligent Fire Alarm C ontrol PanelGST5000W Intelligent Fire Ala rm Control PanelGST5000W/4 Intelligent Fire Al arm Control PanelPSU24-5A Intelligent Network PSUPSU24-10 Intelligent PSU PSU24-10A Intelligent Network PSUPSU24-6RM Intelligent PSUFire Telephone System GST-FT8WN Fire Telephone Pa nelGST-FT24N Fire Telephone Pa nelGST-FT40N Fire Telephone Panel P-9911 (J) Fire Telephon e Jack SocketP-9911 (S) Hand Free Fire TelepC-9201 (EX) Explosion Proof M anual Call PointC-9403(EX) Explosion Proof Co nventional Sounder Strobe D-9 105RExd Digital Flame Proof R eflective BeamD-9107RExd Digital Flame Pro of Dual IR Flame Detector DI-9104ExdDigital Flame-proof U V Flame DetectorDC-9104Exd Innovation Flame Proof UV Flame DetectorDC-9104Exd Innovation Flame。

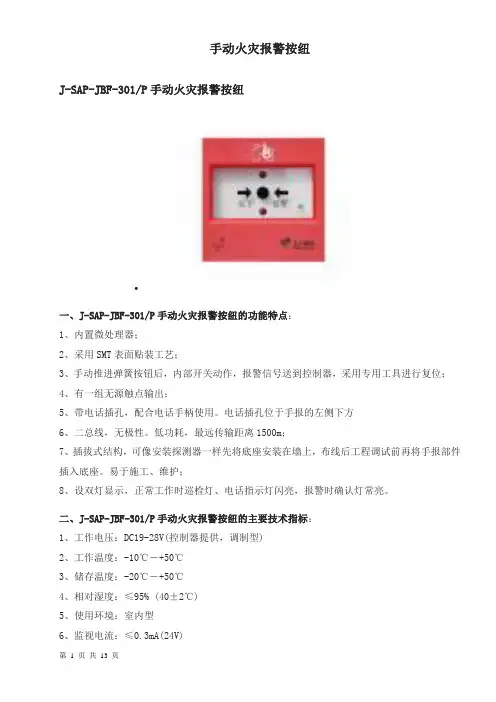

手动火灾报警按纽J-SAP-JBF-301/P手动火灾报警按纽一、J-SAP-JBF-301/P手动火灾报警按纽的功能特点:1、内置微处理器;2、采用SMT表面贴装工艺;3、手动推进弹簧按钮后,内部开关动作,报警信号送到控制器,采用专用工具进行复位;4、有一组无源触点输出;5、带电话插孔,配合电话手柄使用。
电话插孔位于手报的左侧下方6、二总线,无极性。
低功耗,最远传输距离1500m;7、插拔式结构,可像安装探测器一样先将底座安装在墙上,布线后工程调试前再将手报部件插入底座。
易于施工、维护;8、设双灯显示,正常工作时巡检灯、电话指示灯闪亮,报警时确认灯常亮。
二、J-SAP-JBF-301/P手动火灾报警按纽的主要技术指标:1、工作电压:DC19-28V(控制器提供,调制型)2、工作温度:-10℃-+50℃3、储存温度:-20℃-+50℃4、相对湿度:≤95% (40±2℃)5、使用环境:室内型6、监视电流:≤0.3mA(24V)7、报警电流:≤3mA(24V)8、确认灯:监视状态瞬时闪烁,报警常亮(红色)9、外形尺寸:86.5mm长 X 86.5mm宽 X 46.5mm高10、编址方式:使用专用电子编码器11、线制:二总线,无极性三、安装与接线1、布线施工后,通过预埋盒或使用膨胀螺栓将底座固定在墙上,安装孔距为66mm;2、探测总线采用 ZR-RVS-2×1.0-1.5mm2双绞线;3、具有手动报警按钮的所有功能;。
4、同时具有消防电话手柄接入端口,实现与控制中心的应急通讯功能;5、探测总线 L1 、L2 连接端子1 和端子2,端子5、6接入消防电话系统;6、安装之前用编码器对其写入相应地址码(1-200);7、手报部件只能在布线检查后、调试之前安装,以防止因不恰当安装作业造成损失;8、手动火灾报警按钮接线图例:J-SA P-M-LD2000E-A手动火灾报警按钮一、J-SA P-M-LD2000E-A手报介绍:J-SAP-M-LD2000E-A手动火灾报警按钮与E/EN系列火灾报警控制器配合使用,采用电子编码,占有一个地址点,发生火灾时,人工确认火灾,按下按钮向控制器发出报警信号。

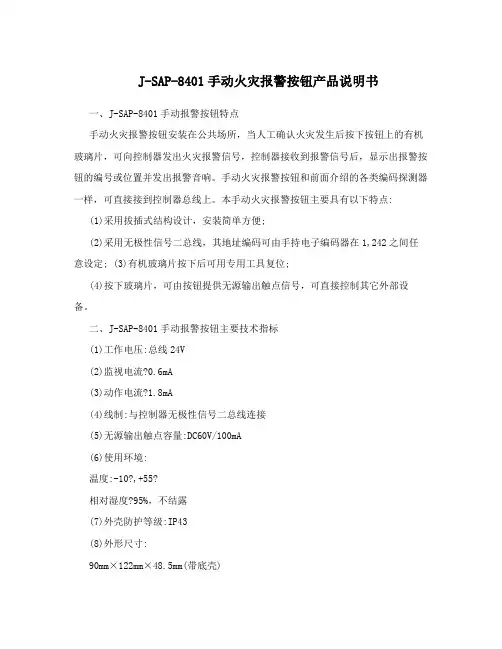

J-SAP-8401手动火灾报警按钮产品说明书一、J-SAP-8401手动报警按钮特点手动火灾报警按钮安装在公共场所,当人工确认火灾发生后按下按钮上的有机玻璃片,可向控制器发出火灾报警信号,控制器接收到报警信号后,显示出报警按钮的编号或位置并发出报警音响。
手动火灾报警按钮和前面介绍的各类编码探测器一样,可直接接到控制器总线上。
本手动火灾报警按钮主要具有以下特点:(1)采用拔插式结构设计,安装简单方便;(2)采用无极性信号二总线,其地址编码可由手持电子编码器在1,242之间任意设定; (3)有机玻璃片按下后可用专用工具复位;(4)按下玻璃片,可由按钮提供无源输出触点信号,可直接控制其它外部设备。
二、J-SAP-8401手动报警按钮主要技术指标(1)工作电压:总线24V(2)监视电流?0.6mA(3)动作电流?1.8mA(4)线制:与控制器无极性信号二总线连接(5)无源输出触点容量:DC60V/100mA(6)使用环境:温度:-10?,+55?相对湿度?95%,不结露(7)外壳防护等级:IP43(8)外形尺寸:90mm×122mm×48.5mm(带底壳)三、J-SAP-8401手动报警按钮结构特征、安装与布线本按钮为红色全塑结构,分底盒与上盖两部分。
底盒与上盖采用拔插式结构装配,安装拆卸简单、方便,连接紧密,非常便于工程调试及维修更换。
手动火灾报警按钮外形示意图如图2-1:手动火灾报警按钮外接端子示意图如图2-2:其中:Z1、Z2:无极性信号二总线接线端子K1、K2:无源常开输出端子布线要求:信号线Z1、Z2采用阻燃RVS双绞线,导线截面?1.0mm2。
手动火灾报警按钮底盒背面和底部各有一个敲落孔,可明装也可暗装,明装时可将底盒装在86H50预埋盒上,明装示意图见图2-3;暗装时可将底盒装进埋入墙内的YM-02C型专用预埋盒里(安装方式见第二章1.5节YM-02C使用方法)。
参考资料:手动报警按钮:。

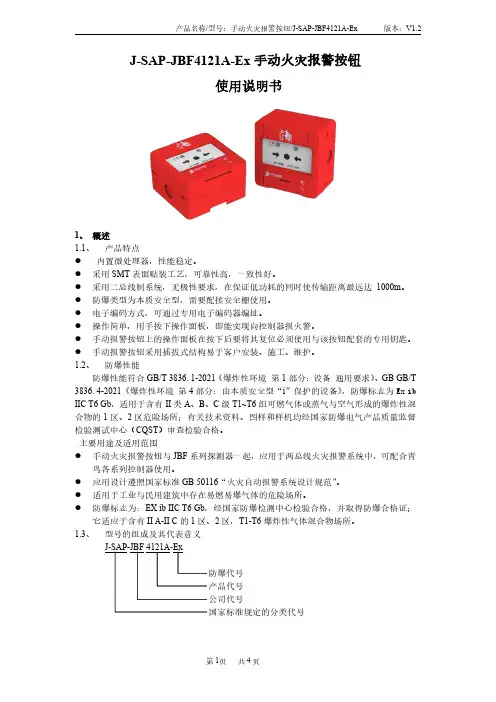

J-SAP-JBF4121A-Ex手动火灾报警按钮使用说明书1、概述1.1、产品特点●内置微处理器,性能稳定。
●采用SMT表面贴装工艺,可靠性高,一致性好。
●采用二总线制系统,无极性要求,在保证低功耗的同时使传输距离最远达1000m。
●防爆类型为本质安全型,需要配接安全栅使用。
●电子编码方式,可通过专用电子编码器编址。
●操作简单,用手按下操作面板,即能实现向控制器报火警。
●手动报警按钮上的操作面板在按下后要将其复位必须使用与该按钮配套的专用钥匙。
●手动报警按钮采用插拔式结构易于客户安装、施工、维护。
1.2、防爆性能防爆性能符合GB/T3836.1-2021《爆炸性环境第1部分:设备通用要求》、GB GB/T 3836.4-2021《爆炸性环境第4部分:由本质安全型“i”保护的设备》,防爆标志为Ex ib IIC T6Gb,适用于含有II类A、B、C级T1~T6组可燃气体或蒸气与空气形成的爆炸性混合物的1区、2区危险场所;有关技术资料、图样和样机均经国家防爆电气产品质量监督检验测试中心(CQST)审查检验合格。
主要用途及适用范围●手动火灾报警按钮与JBF系列探测器一起,应用于两总线火灾报警系统中,可配合青鸟各系列控制器使用。
●应用设计遵照国家标准GB50116“火灾自动报警系统设计规范”。
●适用于工业与民用建筑中存在易燃易爆气体的危险场所。
●防爆标志为:EX ibⅡC T6Gb,经国家防爆检测中心检验合格,并取得防爆合格证;它适应于含有II A-II C的1区、2区,T1-T6爆炸性气体混合物场所。
1.3、型号的组成及其代表意义1.4、使用环境条件●工作温度:-10—+55℃●贮存温度:-30—+75℃●相对湿度:≤95%RH(40±2℃)2、工作原理手动火灾报警按钮由启动开关及相应的处理电路组成,当有火警时,手动按下按钮,按钮开关闭合,报警信号通过回路总线传到控制器,同时手动火灾报警按钮的火警指示灯由巡检状态的闪亮变为常亮,以显示报警状态。
版本号:2022110217第 1 页 共 4 页 J-SAP-M-960型手动火灾报警按钮使用说明书------ 安装、使用产品前,请详细阅读产品使用说明书 -----一、 产品概述J-SAP-M-960型手动火灾报警按钮(以下简称手报)主要配合智能二总线控制器使用。
当人工确认示出按钮的编码地址及设备状态。
正常运行时红色指示灯闪亮,火警时红色火警指示灯常亮。
手报支持电子编码方式,同时内置消防电话插孔,并设电话指示灯,方便工程应用。
二、 产品特点9 全电子编码,可通过编码器现场改写。
9 采用上、下盖结构设计,安装、调试、维护简单方便。
9 自带两线制消防电话插孔,更加适合工程使用。
9 手报提供无源输出触点,可通过中间继电器直接控制其它外部设备。
9手报上的按片在按下后可用专用工具复位,不会破碎,可重复使用。
三、 产品技术参数1. 执行标准:GB19880-20052. 工作电压: 24V(脉冲调制)3. 工作电流:监视状态<300uA,动作状态<2mA4. 输出触点:容量0.1A/30VDC,常开触点5. 重 量:约120g6. 接线方式:无极性二总线制(L1、L2)7. 使用环境:室内,温度-10℃~+50℃,相对湿度≤95%(40℃±2℃无凝露)8. 编码方式:可通过编码器在线编码,无须拆除总线(设备需断电),编码地址1~324任选 9. 电话插孔:两线制消防电话插孔(配接标准Ф6.3单声道音频插头) 10. 启动零件:重复使用型塑料按片,启动后可用专用工具人工手动复位 11. 启动方式:人工按下按片12. 指 示 灯:红色火警指示灯,巡检时火警指示灯闪亮,报警时火警指示灯常亮; 电话指示灯,接入消防电话时该指示灯闪亮,否则此指示灯不亮。
13. 配接主机:9000系列火灾报警控制器(如JB-QTL-9000或JB-QBL-MN/300等)四、 产品外观及尺寸(见图1)(单位:mm)图1第 2 页 共 4 页五、 产品使用与工程应用1. 手报后盖端子示意图如图2所示:123456端子定义:1 -- 信号端(L1)2 -- 信号端(L2)3 -- 常开触点(动作时与4端闭合)4 -- 常开触点(动作时与3端闭合)5 -- 消防电话线接线端(TL2)6 -- 消防电话线接线端(TL1)图22. 一般使用 功能及接线示意图如图3所示:图3 3. 扩展使用 功能及接线示意图如图4所示:图44. 手报使用方法:报警:当人工确认有火警时,按下手报面板上的按片(如图5),手报报警,同时常开触点3端、4第 3 页 共 4 页端(如图4所示)闭合。
简述紧急报警按钮安装的操作步骤及注意事项紧急报警按钮的安装操作步骤及注意事项一、引言紧急报警按钮是一种常见的安全设备,用于紧急情况下向相关人员发出警报信号。
其安装操作步骤及注意事项对于保障人们的安全至关重要。
本文将简要介绍紧急报警按钮的安装操作步骤以及需要注意的事项,以便读者更好地了解和使用该设备。
二、安装操作步骤以下是紧急报警按钮安装的操作步骤,供参考:1.确定安装位置:首先需要确定紧急报警按钮的安装位置。
通常情况下,安装位置应选择在易于感知和触及的地方,如墙壁上、柜台上或桌面上等。
另外,需要确保按钮的安装位置不易被误触,同时还要考虑到紧急情况下的可见性和易操作性。
2.标识出安装位置:根据确定的安装位置,使用标尺和铅笔标识出按钮的安装位置。
在墙壁上安装时,建议使用胶带或其他辅助工具辅助标识。
3.钻孔预备:根据标识出的位置,使用电钻或手动钻具进行钻孔预备。
钻孔的大小应与按钮的尺寸相匹配,确保按钮能够牢固安装。
4.安装紧急报警按钮:将紧急报警按钮插入预先钻好的孔中,确保按钮表面与安装表面紧密贴合。
如果有固定螺丝,使用螺丝刀将其固定在安装位置上。
5.测试按钮功能:安装完成后,进行按钮功能测试,确保按钮能够正常工作。
按下按钮,观察是否能够正常触发警报信号。
6.验证警报信号:在测试按钮功能通过后,验证警报信号是否能够传递到目标接收设备。
这可以通过与接收设备进行联动测试或向相关人员发送警报来验证。
三、注意事项在进行紧急报警按钮的安装过程中,需要注意以下事项:1.合法合规:根据当地法律法规的要求,进行紧急报警按钮的安装。
有些地区可能对安装的位置、信号传输方式等有特定的规定,需遵循相关要求。
2.维保周期:定期检查紧急报警按钮的工作状态,并确保其正常运行。
定期对按钮进行清洁和维护,避免灰尘或异物进入按钮内部影响正常使用。
3.应急预案:在安装紧急报警按钮之前,建议制定相应的应急预案和操作规程。
明确按钮触发后相关人员的应急响应流程,以确保紧急情况下的及时应对。
简述紧急报警按钮安装的操作步骤及注意事项
一、操作步骤
1.确定安装位置:紧急报警按钮应安装在易于触及的位置,例如门口或者入口处。
同时需要考虑到按钮的可见性和易于识别。
2.准备工具:安装紧急报警按钮需要使用螺丝刀、电钻等工具,需提前准备好。
3.打孔固定:根据紧急报警按钮的大小,使用电钻在墙壁上打孔,然后将安装底座固定在墙上。
4.连接电源:将紧急报警按钮的电源线与电源进行连接,并测试是否能正常工作。
5.测试紧急报警功能:按下紧急报警按钮,检查是否能够正常触发警报系统,并确保声音和灯光信号正常。
二、注意事项
1.选择合适的位置:紧急报警按钮应该放置在容易被看到和触及到的地
方。
同时,要避免放置在儿童容易接触到的位置。
2.确保稳固性:在安装过程中要确保底座和墙体之间有足够牢固的连接。
如果需要使用膨胀螺丝,则要根据墙体材料选择合适规格的膨胀螺丝。
3.测试电源:在连接电源之前,要确保电源是否正常。
如果电源线有损坏或者老化,需要更换新的电源线。
4.测试报警功能:在安装完成后,需要测试紧急报警按钮的报警功能是否正常。
如果发现有任何问题,需要及时进行修复或更换。
5.定期检查:定期检查紧急报警按钮的工作状态和连接情况,并及时进行维护和修理。
6.避免误触发:避免在无意中误触紧急报警按钮。
如果误触发了紧急报警按钮,要立即通知相关人员取消警报信号。
7.保持清洁:定期清洁紧急报警按钮表面和周围环境,确保其干净整洁。
海湾报警系统型号大全(1)手动火灾报警按钮J-SAB-G1(Ex)手动火灾报警按纽J-SAM-GST9121手动火灾报警按纽J-SAP-8402手动火灾报警按钮J-SAF-GST9211(Ex)手动火灾报警按钮J-SAM-GST9116隔爆型手动火灾报警按钮J-SAP-8401(船用)手动火灾报警按钮J-SAP-8401手动火灾报警按钮J-SAM-GST9122手动火灾报警按钮J-SAM-GST9116隔爆手动火灾报警按钮(适用氢气或乙炔)J-SAM-GST9116(船用)手动报警按钮GST-LD-8332(船用) 防爆编码接口箱(2)消火栓按钮J-SAM-GST9123消火栓按钮J-SAM-GST9124消火栓按钮J-SAF-GST9213(Ex)消火栓按钮(3)消防警铃GST-JL警铃1)火灾报警控制器JB-QB-GST100火灾报警控制器JB-QB-GST200壁挂式火灾报警控制器(联动型)JB-QB-GST200立柜式火灾报警控制器(联动型)JB-QB-GST200琴台式火灾报警控制器(联动型)JB-QB-GST500火灾报警控制器(联动型)JB-QG-GST5000火灾报警控制器(联动型)JB-QT-GST5000火灾报警控制器(联动型)JB-QG-GST9000火灾报警控制器(联动型)JB-QT-GST9000火灾报警控制器(联动型)HT-1042AAE-0火灾报警控制器(联动型)触摸屏JB-QB-GST200(船用)火灾报警控制器(联动型)JB-QB-GST200(船用)火灾报警控制器(联动型)(1)火灾探测器及附件JTY-GM-GST9611点型光电感烟火灾探测器JTW-ZOF-GST9712(EX)点型感温火灾探测器JTY-GD-G3光电感烟火灾探测器JTF-GOF-GST9713(Ex)点型复合式感烟感温火灾探测器JTY-GF-GST9711(Ex)点型光电感烟火灾探测器DZX-02(Ex)本安型定位底座JTY-HM-GST9615隔爆型线型光束感烟火灾探测器JTY-GD-G3(船用)点型光电感烟火灾探测器JTF-GOM-GST601点型复合式感烟感温火灾探测器JTW-ZCD-G3N(船用)点型感温火灾探测器JTY-GF-GST104(船用)点型光电感烟火灾探测器JTWB-ZCD-G1(A)(船用)点型感温火灾探测器JTY-GF-GST9711(EX)(船用)点型光电感烟火灾探测器JTW-ZOF-GST9712(EX)(船用)点型感温火灾探测器JTW-ZCD-G3N点型感温火灾探测器JTWB-ZCD-G1(A)点型感温火灾探测器JTY-GF-GST104点型光电感烟火灾探测器JTF-GOM-GST9613点型复合式感烟感温火灾探测器JTW-ZOM-GST9612点型感温火灾探测器DZX-01定位底座JTF-GOF-GST9713点型复合式感烟感温火灾探测器JTY-GF-GST9711点型光电感烟火灾探测器JTW-ZOF-GST9712点型感温火灾探测器DZX-02定位底座DZ-02通用底座JTFB-GOF-GST601点型复合式感烟感温火灾探测器DZ-03定位底座GST-LD-8320终端器GST-LD-8320A终端器JTY-HM-GST102线型光束感烟火灾探测器JTY-HF-GST102线型光束感烟火灾探测器JTY-HM/F-GST102线型光束感烟火灾探测器反射器JTY-GF-GST104(Ex)/T点型光电感烟火灾探测器DZ-03(Ex)本安型定位底座GST-AS-200齐纳式安全栅GST-AS-300齐纳式安全栅JTY-GF-GST103/B 独立式感烟火灾探测报警器GST-LD-8320(船用)终端器DZ-02(船用) 通用底座DZ-03(船用) 通用底座DZC-01(船用) 防水底座手报吸盘手动报警按钮复位吸盘AC-DC GST-5000AC-DC电源盒更换多功能消防烟枪一套多功能消防烟枪全功能火灾探测器试验器加烟试验器(1)火灾探测器及附件JTY-GM-GST9611点型光电感烟火灾探测器JTW-ZOF-GST9712(EX)点型感温火灾探测器JTY-GD-G3光电感烟火灾探测器JTF-GOF-GST9713(Ex)点型复合式感烟感温火灾探测器JTY-GF-GST9711(Ex)点型光电感烟火灾探测器DZX-02(Ex)本安型定位底座JTY-HM-GST9615隔爆型线型光束感烟火灾探测器JTY-GD-G3(船用)点型光电感烟火灾探测器JTF-GOM-GST601点型复合式感烟感温火灾探测器JTW-ZCD-G3N(船用)点型感温火灾探测器JTY-GF-GST104(船用)点型光电感烟火灾探测器JTWB-ZCD-G1(A)(船用)点型感温火灾探测器JTY-GF-GST9711(EX)(船用)点型光电感烟火灾探测器JTW-ZOF-GST9712(EX)(船用)点型感温火灾探测器JTW-ZCD-G3N点型感温火灾探测器JTWB-ZCD-G1(A)点型感温火灾探测器JTY-GF-GST104点型光电感烟火灾探测器JTF-GOM-GST9613点型复合式感烟感温火灾探测器JTW-ZOM-GST9612点型感温火灾探测器DZX-01定位底座JTF-GOF-GST9713点型复合式感烟感温火灾探测器JTY-GF-GST9711点型光电感烟火灾探测器JTW-ZOF-GST9712点型感温火灾探测器DZX-02定位底座DZ-02通用底座JTFB-GOF-GST601点型复合式感烟感温火灾探测器DZ-03定位底座GST-LD-8320终端器GST-LD-8320A终端器JTY-HM-GST102线型光束感烟火灾探测器JTY-HF-GST102线型光束感烟火灾探测器JTY-HM/F-GST102线型光束感烟火灾探测器反射器JTY-GF-GST104(Ex)/T点型光电感烟火灾探测器DZ-03(Ex)本安型定位底座GST-AS-200齐纳式安全栅GST-AS-300齐纳式安全栅JTY-GF-GST103/B 独立式感烟火灾探测报警器GST-LD-8320(船用)终端器DZ-02(船用) 通用底座DZ-03(船用) 通用底座DZC-01(船用) 防水底座手报吸盘手动报警按钮复位吸盘AC-DC GST-5000AC-DC电源盒更换多功能消防烟枪一套多功能消防烟枪全功能火灾探测器试验器加烟试验器含电话插孔J-SAP-8402手动火灾报警按钮J-SAM-GST9122手动火灾报警按钮(2)不含电话插孔J-SAB-G1(Ex)手动火灾报警按纽J-SAM-GST9121手动火灾报警按纽J-SAF-GST9211(Ex)手动火灾报警按钮J-SAM-GST9116隔爆型手动火灾报警按钮J-SAP-8401(船用)手动火灾报警按钮J-SAP-8401手动火灾报警按钮J-SAM-GST9116隔爆手动火灾报警按钮(适用氢气或乙炔)(8)火灾声警报器GST-HX-F8501火灾声警报器GST-HX-M8501火灾声警报器GST-HX-F8501(Ex)火灾声警报器3)火灾光警报器GST-MD-F9514火灾光警报器GST-MD-M9514火灾光警报器(2)火灾声光警报器GST-HX-M8502火灾声光警报器HX-100B/T火灾声光警报器HX-100A(船用)火灾声光报警器HX-100B(船用)火灾声光报警器GST-HX-M8502(船用)火灾声光报警器GST-HX-F8502(船用)火灾声光报警器HX-100A火灾声光警报器GST-HX-M8503火灾声光警报器GST-HX-F8502(Ex)火灾声光警报器12)数码显示ZF-101火灾显示盘ZF-101(船用)火灾显示盘ZF-500(船用)火灾显示盘ZF-GST8903(船用)火灾显示盘汉字显示ZF-500火灾显示盘1)平面显示ZF-GST8903火灾显示盘(1)壁挂式JB-QB-GST100火灾报警控制器JB-QB-GST200壁挂式火灾报警控制器(联动型)JB-QB-GST500火灾报警控制器(联动型)JB-QB-GST200(船用)火灾报警控制器(联动型)(5)立柜式JB-QB-GST200立柜式火灾报警控制器(联动型)JB-QG-GST5000火灾报警控制器(联动型)JB-QG-GST9000火灾报警控制器(联动型)(3)控制柜触屏HT-1042AAE-0火灾报警控制器(联动型)触摸屏(1)琴台式JB-QB-GST200琴台式火灾报警控制器(联动型)JB-QT-GST5000火灾报警控制器(联动型)JB-QT-GST9000火灾报警控制器(联动型)3)液晶显示器GST-CRT彩色监控系统1)纯平显示GST-GM9000消防控制室图形显示装置线型光束感烟火灾探测器JTY-HM-GST9615隔爆型线型光束感烟火灾探测器JTY-HM-GST102线型光束感烟火灾探测器JTY-HF-GST102线型光束感烟火灾探测器JTY-HM/F-GST102线型光束感烟火灾探测器反射器(4)独立式感烟火灾探测报警器JTY-GF-GST103/B 独立式感烟火灾探测报警器(1)附件DZX-02(Ex)本安型定位底座DZX-01定位底座DZX-02定位底座DZ-02通用底座DZ-03定位底座GST-LD-8320终端器GST-LD-8320A终端器DZ-03(Ex)本安型定位底座GST-AS-200齐纳式安全栅GST-AS-300齐纳式安全栅GST-LD-8320(船用)终端器(11)输入模块GST-LD-8300(船用)输入模块GST-LD-8319输入模块GST-LD-8300输入模块GST-LD-8306输入模块GST-LD-8319(船用) 接口模块5)输入/输出模块GST-LD-IE8301隔爆型输入输出模块GST-LD-8301(船用)输入输出模块GST-LD-8301输入/输出模块GST-LD-8303输入/输出模块(4)切换模块GST-LD-8302切换模块GST-LD-8302A双动作切换模块GST-LD-8302C切换模块(3)中继模块GST-LD-8321中继模块(1)隔离器GST-LD-8313隔离器GST-LD-I8313隔爆型隔离器(2)气体灭火控制器GST-QKP01气体灭火控制器GST-QKP04气体灭火控制器GST-QKP04/2气体灭火控制器(3)气体喷洒指示灯GST-LD-8317气体喷洒指示灯LDP-PS01 隔爆型气体喷洒指示灯(2)手自动转换开关GST-LD-8316手自动转换开关紧急启停按钮GST-LD-8318紧急启停按钮(1)剩余电流火灾监控探测器GST-DH9200-2剩余电流式电气火灾监控探测器GST-DH9200-3剩余电流式电气火灾监控探测器GST-DH9200-5剩余电流式电气火灾监控探测器GST-DH9200-7剩余电流式电气火灾监控探测器GST-DH9200-9剩余电流式电气火灾监控探测器GST-DH9200-11剩余电流式电气火灾监控探测器GST-DH9501/3剩余电流式传感器GST-DH9501/5剩余电流传感器GST-DH9501/7剩余电流式传感器GST-DH9501/12F剩余电流式传感器GST-DH9501/22F剩余电流式传感器GST-DH9501/5K剩余电流式电气火灾监控探测器GST-DH9501/7K剩余电流式电气火监控探测器GST-DH9501/11K剩余电流式电气火灾监控探测器(14)测温式传感器GST-DH9501-T测温式传感器(1)电气火灾监控设备GST-DH9000电气火灾监控设备GST-DH9000G电气火灾监控设备(2)总线隔离器GST-DH9600总线隔离器输出模块GST-DH9501-M输出模块1)电气火灾图形显示系统GST-DH9300(software)电气火灾监控图形显示系统(软件)GST-DH9300电气火灾监控图形显示系统(2)电气火灾备品备件GST-DH9000USB转串口卡电气火灾监控图形显示系统外置扩展卡GST-DH9000232card 电气火灾监控图形显示系统接口卡GST-DH9000485card电气火灾监控图形显示系统接口卡GST-DH9000单回路板电气火灾监控设备单回路板GST-DH9000双回路板电气火灾监控设备双回路板(5)可燃气体探测器GST-BT002M点型可燃气体探测器GST-BR002M点型可燃气体探测器GST-BY002M点型可燃气体探测器GST-BT002F独立式可燃气体探测器GST-BR001F可燃气体探测器GST-BF003M 隔爆点型可燃气体探测器6)消防广播录放盘GST-CD CD录放盘功率放大器GST-GF150W广播功率放大器GST-GF300W广播功率放大器(2)吸顶式YXJ3-4A室内音箱(1)壁挂式YXG3-3室内音箱(1)广播模块(1)GST-LD-8305输出模块(1)广播分配盘GST-GBFB-200广播分配盘GST-GBFB-200广播分配盘(31-60)GST-GBFB-200广播分配盘(61-90)(4)消防电话总机GST-TS-Z01A消防电话总机GST-TS-Z01B 消防电话总机(2)手提式GST-TS-100B消防电话分机(1)固定式GST-TS-100A消防电话分机(1)消防电话模块GST-LD-8304消防电话接口(1)地埋系列X200-DY001地埋灯系列X600-A68消防应急标志灯X600-A70消防应急标志灯(1)3)消防应急照明附件X100-Y07应急转换装置X100-Y08应急转换装置XZ-289消防应急照明灯(3)智能电源箱GST-LD-D06智能电源盘GST-LD-D02智能电源盘(2)网络型GST-DY-100A智能电源箱(1)非网络型GST-DY-100智能电源箱GST-DY-050电源箱蓄电池2.3AH/12V蓄电池7AH/12V蓄电池10AH/12V蓄电池24AH/12V蓄电池38AH/12V蓄电池(5)智能电源盘GST-LD-D06智能电源盘GST-LD-D02智能电源盘(4)空气采样烟雾探测器GST-MICRA空气采样式感烟火灾探测报警器GST-HSSD空气采样式感烟火灾探测报警器(2)可恢复式GST-DL3000 可恢复式缆式线型定温火灾探测器(1)不可恢复式GST-DL1000 不可恢复式缆式线型定温火灾探测器(1)光栅光纤感温火灾探测器GST-GS-1000C 光纤光栅感温火灾探测报警器(1)光纤光栅感温信号处理器FIB232S01 光纤调制解调器NFD232S01 双环自愈光纤调制解调器(2)分布式光纤测温报警控制器GST-GS-1000B光纤光栅感温火灾探测报警器1)立柜式LD-1000A2立式控制柜LD-1000A5立式控制柜2)琴台式LD-FB-600非标单节琴台柜LD-FB-1100非标双节琴台柜(2)模块箱GST-LD-8332模块箱GST-LD-8333模块箱GST-LD-8331模块箱GST-JX202/W 室外模块箱GST-JX203/W 室外模块箱GST-JX204/W 室外模块箱GST-JX302 室内模块箱GST-JX303 室内模块箱GST-JX305 室内模块箱GST-JX304 室内模块箱GST-JX301 室内模块箱接线端子箱GST-LD-8309总线接线箱GST-JX100接线端子箱(2)多线制控制盘GST-LD-KZ014直接控制盘1)总线制操作盘GST-LD-SD128总线制操作盘(1)各类接口卡GST-NNET-01CRT接口卡GST-INET-01火灾显示盘接口卡GST-INET-04RS485环型联网接口卡GST-INET-02RS485星型联网接口GST-NNET-02CRT接口卡RS-232/RS-485接口转换器GST-INET-03A(GST200)集成接口卡GST-INET-03集成接口卡GST-INET-03A集成接口卡LWK100联网接口卡LWK100联网接口卡LWK5000联网接口卡LWK9000联网接口卡CAN100SCAN总线中继器CAN100FCAN光纤转换器CAN100HCAN星型集中器KZK-100直接控制卡INET-02A RS232星型光纤联网接口卡INET-05 GST-CAN联网接口卡INET-06 光栅处理器信号采集卡(22)单回路板JB-HB-GST242火灾报警控制器(联动型)单回路板JB-QB-GST200广播通讯板(2)双回路板JB-HB-GST484火灾报警控制器(联动型)双回路板1)电子编骂器GST-BMQ-2电子编码器GST-BMQ-2(船用) 电子编码器GST-JX201/W 室外模块箱(3)其它附件250V-22μF音频电容GST-QKP-ZJ01气体灭火控制器安装支架GST-QKP-ZJ04气体灭火控制器安装支架LZ1000手动火灾报警按钮立柱LZ1001手动火灾报警按钮立柱LZ10001手动火灾报警按钮防雨罩LZ10011手动火灾报警按钮防雨罩LZ10002手动火灾报警按钮防雨罩JTG-ZM-GST9614A全遮罩(大遮光罩)JTG-ZM-GST9614B半遮罩(小遮光罩)JTG-UM-GST9616点型红外火焰探测器安装架YM-02B暗装式预埋盒B-9110手动火灾报警按钮后备盒B-9310模块后备盒D-92WPB手动火灾报警按钮防雨盒ZD-01终端附件YM-02C暗装式预埋盒多功能消防烟枪一只全功能火灾探测器试验器(一只)18)Intelligent Fire Alaim DevicesC-92FC Protective Flip CoverC-94DB Deep BaseC-9504 Base Mount Short Circuit IsolatorD-92FC Protective Flip CoverD-92WPB Water Proof BoxDI-9204 Digital Manual Call PointDI-9204 Digital Manual Call PointI-9314 Intelligent Door LampI-9401 Addressable Souder StrobeI-9403 Intelligent Sounder StrobeI-9403 Intelligent Sounder StrobeI-9405 Addressable Base Mount SounderI-9202 Intelligent Manual Call PointGST-9123 Intelligent Hydrant Manual Call PointI-9201 Intelligent Manual Call PointI-9101 Heat /Photoelectric Smoke DetectorI-9104 Intelligent Ultraviolet Flame DetetorI-9103 Fixed Temperature Heat DetectorI-9102 Intelligent Photoelectronic SmokeI-9105R Intelligent Reflective Beam DetectorC-9101 Heat/Photoelectric Smoke DetectorC-9102 Conventional Photoelectronic SmokeC-9103 Fixed Temperature Heat DetectorC-9104 Conventional Ultraviolet Flame DetetorC-9401 Conventional Souder StrobeC-9402 Conventional Base Mount SounderC-9403 Conventional Sounder StrobeDZ-03 Common Detector Base DZ-03D Diode BaseS-9102 Battery Smoke Detector30)Intelliigent Fire Alarm PanelsFCP14 Fireman's Control PanelFCP-M01 FCP Master BoardFCP-Z02 FCP Zone CardGST852RP LCD Repeater PanelGST5000C Intelligent Fire Alarm Control PanelGST5000R Intelligent Fire Alarm Control PanelGST200-2/2 Intelligent Fire Alarm Control PanelGST200-2/1 Intelligent Fire Alarm Control PanelP-9910B Hand Held ProgrammerGST-GMC Graphic Monitor CenterGST-IFP8 Intelligent Fire Alarm Control PanelGST100 ntelligent Fire Alarm Control PanelGST5000W Intelligent Fire Alarm Control PanelGST5000W/4 Intelligent Fire Alarm Control PanelCustom PanelsGST8903 Intelligent Graphic Repeater(1)Power SupplyPSU24-3 Intelligent PSUPSU24-3A Intelligent Network PSUPSU24-6 Intelligent PSUPSU24-6A Intelligent Network PSUPSU24-5 Intelligent PSUPSU24-5A Intelligent Network PSUPSU24-10 Intelligent PSUPSU24-10A Intelligent Network PSUPSU24-6RM Intelligent PSUFire Telephone SystemGST-FT8WN Fire Telephone PanelGST-FT24N Fire Telephone PanelGST-FT40N Fire Telephone Panel P-9911 (J) Fire Telephone Jack SocketP-9911 (S) Hand Free Fire Telephone OutstationP-9911 (F) Fixed Fire Telephone HandsetP-9911 (M) Fire Telephone Mobile HandsetExplosionProof ProductsC-9101 (EX) Heat/Photoelectric SmokeC-9103 (EX)Fixed Temperature Heat DetectorC-9201 (EX) Explosion Proof Manual Call PointC-9403(EX) Explosion Proof Conventional Sounder Strobe D-9105RExd Digital Flame Proof Reflective BeamD-9107RExd Digital Flame Proof Dual IR Flame Detector DI-9104ExdDigital Flame-proof UV Flame DetectorDC-9104Exd Innovation Flame Proof UV Flame DetectorDC-9104Exd Innovation Flame Proof UV Flame DetectorI-9332 InterfaceI-9333 InterfaceC-9404(EX) Explosion Proof Conventional Sounder12)Other ProductsI-9106 Inteligent Linear Detector InterfaceC-9102(UL) Conventional Photoelectronic SmokeC-9103(UL) Fixed Temperature Heat DetectorC-9317 Emergency Gas Override ControlC-9318 Gas Extinguishing Warning IndecatorDI-M9204 Digital Manual Call PointDZ-03(UL) Detector BaseGST301 Extinguishing Control Panel GST306 Extinguishing Control PanelI-9406 Addressable Base Mount Sounder StrobeGST-AS-100 Flame Proof Zener BarrierP-9903 Loop Relay ModuleGST-AS-200 Zener Barrier ZCP64 Zone Indication and Manual Interventional PanelGST-AS-300 Zener Barrier ZCP128 Zone Indication and Manual Interventional PanelGST-JL Alarm Bell I-9402 Addressable Base Mount Sounder GST-M200 Intelligent Fire Alarm Control Panel I-9103 (UL) Fixed Temperature Heat I-9102(UL) Intelligent Photoelectronic Smoke(21)火焰探测器JTG-ZM-GST9614隔爆型紫外火焰探测器JTG-UM-GST9616隔爆型红外火焰探测器JTG-ZM-GST9624点型紫外火焰探测器JTG-ZF-GST9724点型紫外火焰探测器JTG-ZW-G1点型紫外火焰探测器JTG-ZW-G1B点型紫外火焰探测器(1)紫外火焰探测器JTG-ZM-GST9614隔爆型紫外火焰探测器JTG-ZM-GST9624点型紫外火焰探测器JTG-ZF-GST9724点型紫外火焰探测器JTG-ZW-G1点型紫外火焰探测器JTG-ZW-G1B点型紫外火焰探测器(5)电气火灾监控探测器GST-DH9501电气火灾监控探测器GST-DH9501-TA测温式电气火灾监控探测器(2)有管网七氟丙烷气体灭火系统ZQ4.2-150(4.2MPa)七氟丙烷气体灭火系统ZQ4.2-180(4.2MPa) 七氟丙烷气体灭火系统ZQ4.2-90 七氟丙烷灭火系统ZQ4.2-70 ZQ4.2-70 七氟丙烷气体灭火系统ZQ4.2-120 七氟丙烷气体灭火系统消防电话插孔(1)GST-LD-8312消防电话插孔。
火灾自动报警控制系统火灾自动报警控制系统由光电感烟探头、差定感温探头、手动报警按钮、消火栓按钮、喷淋头、水流指示、湿式报警阀、压力开关、楼层显示器、防火阀、排烟阀、排烟机、正压送风机、正压送风阀、新风机组、空调机组、消防电梯、消防广播、消防电话、消火栓泵、喷淋泵、切断非消防电源、控制器主机和显示系统组成。
火灾自动报警系统设计规范:1报警区域:将火灾自动报警系统的警戒范围按防火分区或楼层划分的单元。
2集中报警系统比区域报警系统复杂,控制中心报警系统比两者都复杂。
3报警区域应根据防火分区或楼层划分。
一个报警区域宜由一个或同层相邻几个防火分区组成。
4探测区域的划分:(1)探测区域应按独立房间划分。
一个探测区域的面积不宜超过500m2;从主要入口能看清其内部,且面积不超过1000m2的房间,也可划为一个探测区域。
(2)红外光束线型感烟火灾探测器的探测区域长度不宜超过100m;缆式感温火灾探测器的探测区域长度不宜超过200m;空气管差温火灾探测区域长度宜在20~100m之间。
(3)下列场所应分别单独划分探测区域:①敞开或封闭楼梯间;②防烟楼梯间前室、消防电梯前室、消防电梯与防烟楼梯间合用的前室;③走道、坡道、管道井、电缆隧道;④建筑物闷顶、夹层。
5每个扬声器的额定功率不应小于3W,其数量应能保证从一个防火分区的任何部位到最近一个扬声器的距离不大于25m。
走道内最后一个扬声器至走道末端的距离不应大于12.5m。
6 每个防火分区至少应设一个火灾警报装置,其位置宜设在各楼层走道靠近楼梯出口处。
7 设有手动火灾报警按钮、消火栓按钮等处宜设置电话塞孔。
电话塞孔在墙上安装时,其底过距地面高度宜为1.3~1.5m。
8 集中火灾报警控制器或火灾报警控制器安装在墙上时,其底边距地面高度宜为 1.3~1.5m,正面操作距离不应小于1.2m。
9 无遮挡大空间或有特殊要求的场所,宜选择红外光速感烟探测器。
10 探测区域内的每个房间至少应设置一只火灾探测器。
手动报警按扭使用方法报警很多人都是熟悉的,110和119是人们到哪都一直熟记的,然而随着社会经济的快速发展,一些酒店、办公室等人流比较密集的地方都是安装有报警按钮的,不知大家是否有观察到呢。
然而如何使用使用手动报警按钮?报警后产生什么后果呢?这是很多人都疑惑的,今天小编帮大家总结一些相关的知识。
其实手动火灾报警按钮就是在火灾报警系统中简单的一个设备类型,在当建筑第一时间发生火灾后,如果火灾探测器还没有探测到火灾,这时作为相关人员就可手动按下这个火灾报警按钮,向这所建筑所属的消防控制进行火警的报备。
而在正常情况下当手动报警按钮开始报警时,火灾的发生概率是比火灾探测器大的多,而且基本是不会出现误报的可能。
其因为就是手动火灾报警按钮的报警条件是必须经过人工按下按钮才可以进行。
如何使用呢?1、启动报警在手动下报警按钮后的3-5秒钟,报警按钮上的火警确认灯会被直接点亮,而在这样的状态下的灯就表示火灾报警控制器已经确认收到了火警信号,并且确认了现场所在的位置。
2、核实火灾而在收到报警之后,作为控制室值班人员第一时间应该做的就是前往现场确认火灾情况。
3、设置要求其实手动报警器是应该安装在比较明显、更容易操作,而且还要和消防栓在内的。
一般情况下都是会安装在消防栓里面,所以在发生火灾后开启消防栓的那一瞬间就可以直接按下报警按钮。
如果是安装在消防栓外的墙上那么其高度距离地面应该是1.3-1.5米,不过还要拥有一个明显的标示。
报警后产生什么后果?如果控制器是在自动工作的状态,其声光报警器、消防广播、防火卷帘、防排烟系统等设备是运作的。
而非消防设备、设施断电,在发现火灾之后,是需要通过安装在走廊或者是楼梯口等的手动报警开关直接进行人工的报警。
在人工进行确认火灾之后,一定要敲破其保护罩,将键一定按下、而此时,一方面就地的报警设备就会进行动作,而另一方面的手动信号还是可以送到各个区域的报警器,并发出火灾警报。
其实手动报警按纽的紧急程度是比探测器报警更加紧急,基本一般都是不需要进行确认的,所以相对来说手动按纽的要求是更加可靠、确切的,所以处理火灾的要求也会更加迅速。
一、概述
J-SAP-8401手动火灾报警按钮(以下简称报警按钮)安装在公共场所,当人工确认火灾发生后按下报警按钮上的有机玻璃片,可向控制器发出火灾报警信号,控制器接收到报警信号后,显示出报警按钮的编码信息并发出报警声响。
本报警按钮适用于船舶火灾报警。
技术特性
1.工作电压:
信号总线电压:24V 允许范围:16V~28V
2.工作电流:
监视电流≤0.6mA
报警电流≤1.8mA
3.输出容量:额定DC60V/100mA无源输出触点信号,接触电阻≤100m
4.启动零件型式:重复使用型
5.启动方式:人工按下有机玻璃片
6.复位方式:用吸盘手动复位
7.指示灯:红色,正常巡检时约3s闪亮一次,报警后点亮
8.编码方式:电子编码,编码范围在1~242之间任意设定
9.线制:与控制器无极性二线制连接
10.使用环境:
类型:户内
温度:-10℃~+55℃
相对湿度≤95%,不凝露
11.外形尺寸:90mm×122mm×48.5mm (带底壳)
12.外壳防护等级:IP43
13.壳体材料和颜色:ABS,红色
14.重量:约221g(含底壳)
15.安装孔距:65mm
16.执行标准:GB 19880-2005
工作原理
本报警按钮采用按压报警方式,通过机械结构进行自锁,可减少人为误触发现象。
报警按钮内置单片机,完成报警检测及与控制器通讯功能。
单片机内含EEPROM用于存储地址码、设备类型等信息,地址码可通过本公司生产的GST-BMQ-1B或GST-BMQ-2型电子编码器进行现场更改。
1.报警按钮端子示意图如图4所示。
测试
1.报警按钮安装结束后或在使用过程中至少每年都必须进行测试。
2.报警按钮在进行测试之前,应通知有关管理部门,系统将进行维护,会因此而临时停止工作。
同时应切断将进行维护的区域或系统的逻辑控制功能,以免造成不必要的报警联动。
3.按下报警按钮有机玻璃片,报警按钮红色报警指示灯应点亮,控制器应显示该报警按钮报警地址。
4.测试结束后,用吸盘使报警按钮复位,并通知有关管理部门系统恢复正常;在测试过程中不合格的报警按钮检验其连接线是否正常,然后再进行测试,如仍不能通过测试,则应返回维修。
使用及操作
1. 使用前应对报警按钮进行编码操作。
可利用本公司生产的GST-BMQ-1B或GST-BMQ-2型电子编码器(具有支持数字化总线通讯功能)进行现场编码,编码时将电子编码器与报警按钮的总线端子Z1、Z2连接,输入“编码号”后,按“编码”键即完成编码工作。
2. 连好线后,控制器对报警按钮进行注册,报警按钮处于正常工作状态。
3. 当现场发生火警后,按下报警按钮上的玻璃片,报警按钮指示灯应点亮,控制器显示火警地址信息。
4. 无火情后及时将报警按钮复位。
常见故障及维修
1.不能编码
检查电子编码器应完好,确认连接端子正确,否则电路内部损坏。
2. 不能注册
检测总线接线应正确,电压应在正常范围内,插接应牢靠,否则电路内部损坏。
