时间继电器特性、分类

时间继电器百科时间继电器是一种电气元件，用于在电路中实现特定的时间控制功能。

它根据预设的时间参数，在一段时间内打开或关闭电路。

时间继电器广泛应用于各种领域，包括工业自动化、电力系统、交通信号控制等。

本篇文章将对时间继电器的原理、分类、工作方式以及应用进行详细介绍。

一、时间继电器的原理时间继电器的工作原理基于电磁吸合和断开的机制。

它由电磁铁、弹簧、触点等组成。

当电流通过继电器的线圈时，电磁铁会吸引触点，使其产生闭合或断开的动作，从而控制电路的通断。

时间继电器的特殊之处在于其内部还有一个计时机构，通过调节计时机构的参数，可以实现不同时间范围内的控制。

二、时间继电器的分类根据时间继电器的功能和使用场景，可以将其分为多种类型。

以下是常见的时间继电器分类：1. 定时继电器：按照设定的时间延时后执行操作，如定时关闭灯光、定时启动设备等。

2. 循环继电器：设定一个循环周期，按照设定的时间间隔循环开关电路，如循环定时喷水器、循环定时排风扇等。

3. 脉冲继电器：以脉冲信号的形式控制电路的通断，如定时闪烁灯光、定时触发报警器等。

4. 特殊功能继电器：具有特殊的时间控制功能，如时间延迟启动、时间延迟断开、时间段切换等。

三、时间继电器的工作方式时间继电器的工作方式可以分为两种：单触点继电器和多触点继电器。

1. 单触点继电器：只有一个触点用于控制电路的通断。

它具有结构简单、体积小巧等特点，适用于一些简单的时间控制场景。

2. 多触点继电器：具有多个触点，可以同时控制多个电路的通断。

它适用于一些复杂的时间控制场景，能够实现更多样化的功能。

四、时间继电器的应用时间继电器在各个领域中都有着广泛的应用。

在工业自动化中，时间继电器常用于定时启动和停止设备，控制生产线的生产流程，以及定时检测和清洗设备等。

在电力系统中，时间继电器用于定时控制开关操作，实现对电流、电压等参数的监测和保护。

在交通信号控制中，时间继电器用于定时控制红绿灯的切换，确保交通流畅和交通安全。

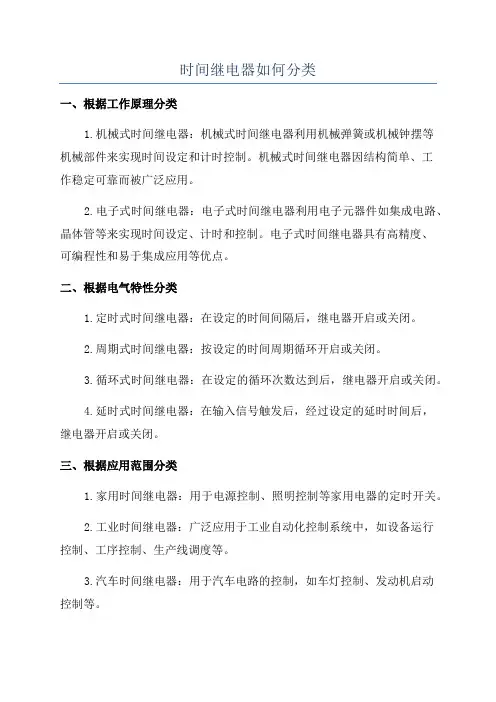

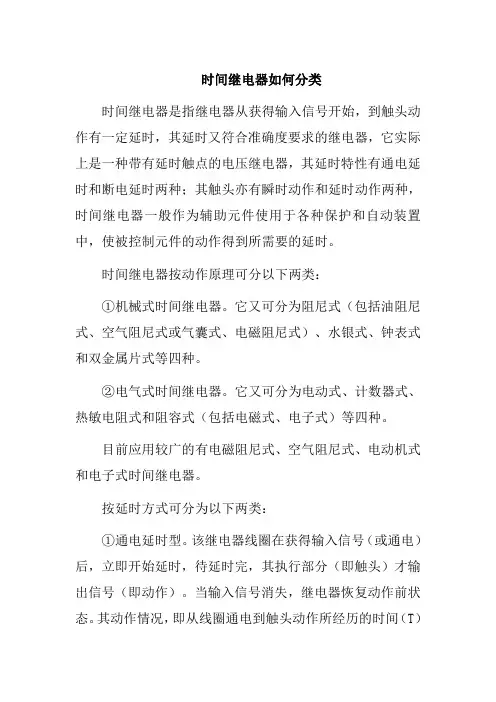

时间继电器如何分类
一、根据工作原理分类
1.机械式时间继电器：机械式时间继电器利用机械弹簧或机械钟摆等
机械部件来实现时间设定和计时控制。

机械式时间继电器因结构简单、工
作稳定可靠而被广泛应用。

2.电子式时间继电器：电子式时间继电器利用电子元器件如集成电路、晶体管等来实现时间设定、计时和控制。

电子式时间继电器具有高精度、
可编程性和易于集成应用等优点。

二、根据电气特性分类
1.定时式时间继电器：在设定的时间间隔后，继电器开启或关闭。

2.周期式时间继电器：按设定的时间周期循环开启或关闭。

3.循环式时间继电器：在设定的循环次数达到后，继电器开启或关闭。

4.延时式时间继电器：在输入信号触发后，经过设定的延时时间后，
继电器开启或关闭。

三、根据应用范围分类
1.家用时间继电器：用于电源控制、照明控制等家用电器的定时开关。

2.工业时间继电器：广泛应用于工业自动化控制系统中，如设备运行
控制、工序控制、生产线调度等。

3.汽车时间继电器：用于汽车电路的控制，如车灯控制、发动机启动
控制等。

4.铁路时间继电器：用于铁路信号系统，实现列车运行的安全控制。

5.农业时间继电器：用于农业温室、喷灌系统等的时间控制。

综上所述，时间继电器可以根据工作原理、电气特性和应用范围等进行分类。

不同类型的时间继电器在不同领域具有广泛的应用，能够满足各种领域对于定时控制的需求。

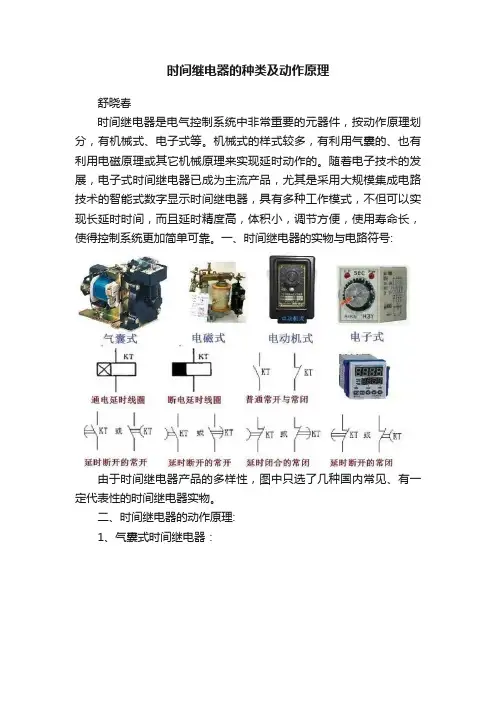

时间继电器的种类及动作原理舒晓春时间继电器是电气控制系统中非常重要的元器件，按动作原理划分，有机械式、电子式等。

机械式的样式较多，有利用气囊的、也有利用电磁原理或其它机械原理来实现延时动作的。

随着电子技术的发展，电子式时间继电器已成为主流产品，尤其是采用大规模集成电路技术的智能式数字显示时间继电器，具有多种工作模式，不但可以实现长延时时间，而且延时精度高，体积小，调节方便，使用寿命长，使得控制系统更加简单可靠。

一、时间继电器的实物与电路符号:由于时间继电器产品的多样性，图中只选了几种国内常见、有一定代表性的时间继电器实物。

二、时间继电器的动作原理:1、气囊式时间继电器：气囊式时间继电器是利用空气通过小孔时产生阻尼的原理获得延时,其结构由电磁系统、延时机构和触头三部分组成。

电磁机构为E型铁芯直动式，触头系统为微动开关，延时机构采用气囊式阻尼器。

继电器线圈通电时，活塞受电磁力作用向下运动。

由于活塞上部的空间受进气孔的影响、进气速度较慢，活塞下行受阻。

经一定的延时时间后，活塞到达气囊下部并带动传动机构使延时开关动作。

2、电磁式时间继电器：电磁式时间继电器是利用电磁线圈断电后,由铜套产生的阻尼作用,使衔铁延时释放而获得触点的延时动作。

其原理是:铜套在电磁系统中属于闭合导体, 电磁线圈的磁通较大时,铜套产生较大的感应电流。

由电磁感应定律可知，这个感应电流产生的磁场总是阻碍原磁通的变化。

因此，当继电器断电时（原磁通发生变化），铜套感应电流产生的磁场阻止了原磁通的变化，从而延缓了继电器衔铁的释放动作，使继电器达到延时作用。

电磁式时间继电器的特点是触点控制容量大，延时范围小(最大不过5秒)．精度稍差，主要用于直流电路的控制中。

3、电动机式时间继电器：电动机式时间继电器的原理是:利用微型同步电动机带动与钟表类似的传动机构，通过凸轮控制延时开关的通断。

电动机式时间继电器特点是延时范围宽、精度高、不受电压波动和环境温度变化的影响。

时间继电器的分类时间继电器是一种能够在设定时间内进行开关控制的电器元件。

它可以在电路中起到定时、延时、循环等作用，广泛应用于工业自动化、家庭电器、交通信号灯等领域。

根据其功能和特点，时间继电器可以分为多种类型。

1. 机械式时间继电器机械式时间继电器是最早出现的一种时间继电器，其主要原理是通过机械结构控制开关的闭合和断开。

它具有结构简单、可靠性高、使用寿命长等优点，但由于受到机械结构限制，无法实现精确的时间控制，通常只能达到数秒或数十秒级别的控制范围。

2. 电子式时间继电器与机械式时间继电器相比，电子式时间继电器采用了更加精密的计时元件和控制芯片，能够实现更加精确的时间控制。

同时，它还具有响应速度快、体积小、功耗低等优点，在现代工业自动化领域得到广泛应用。

3. 数字式时间继电器数字式时间继电器采用数字显示屏和微处理器控制芯片，能够实现更加精确的时间控制和多种功能的组合。

它可以通过编程实现不同的时间控制模式，如单次延时、循环延时、定时开关等，同时还具有自动校准、远程控制等高级功能。

4. 光电式时间继电器光电式时间继电器是一种基于光电转换原理的时间控制元件。

它通过光敏元件感知外界光照强度的变化，从而实现开关的闭合和断开。

由于其无需机械结构，具有响应速度快、噪声小、寿命长等优点，在照明控制、安防监控等领域得到广泛应用。

5. 智能型时间继电器智能型时间继电器是一种集成了传感器、计算机芯片和通信接口等多种功能于一体的高级时间控制元件。

它可以通过网络连接实现远程监测和控制，支持多种触发方式和计时模式，并具有数据存储和分析功能。

在智能家居、物联网等领域得到广泛应用。

总之，随着科技的不断进步和应用需求的不断增加，时间继电器的种类和功能也在不断拓展和升级。

在实际应用中，我们需要根据具体需求选择合适的时间继电器类型，并合理配置和使用，以达到最佳的控制效果。

时间继电器的用途、分类及如何选用一、什么是时间继电器？它有哪些用途？时间继电器是一种自得到动作信号起至触头动作或输出电路产生跳跃式改变有一定延时，该延时又符合其准确度要求的继电器，即从得到输入信号（线圈的通电或断电）开始，经过一定的延时后才输出信号（触头的闭合或断开）的继电器。

常用时间继电器的外形如图3-16所示，时间继电器被广泛应用于电动机的起动控制和各种自动控制系统。

二、时间继电器有哪些类型？时间继电器的种类很多，主要有以下类型：1.按动作原理分类有电磁式、同步电动机式、空气阻尼式、晶体管式（又称电子式）等。

1）电磁式时间继电器结构简单、价格低廉，但延时较短（例如JT3型延时时间只有0.3～5.5s），且只能用于直流断电延时。

2）同步电动机式时间继电器（又称电动机式或电动式时间继电器）的延时准确度高、延时范围大（有的可达几十小时），但价格较昂贵。

3）空气阻尼式时间继电器又称气囊式时间继电器，其结构简单、价格低廉、延时范围较大（0.4～180s），有通电延时和断电延时两种，但延时准确度较低。

4）晶体管式时间继电器又称电子式时间继电器，其体积小、准确度高、可靠性好。

晶体管式时间继电器的延时可达几分钟到几十分钟，比空气阻尼式长，比电动机式短；延时准确度比空气阻尼式高，比同步电动机式略低。

随着电子技术的发展，其应用越来越广泛。

2.按延时方式分类1）通电延时时间继电器接收输入信号后延迟一定的时间，输出信号才发生变化；当输入信号消失后，输出瞬时复原。

2）断电延时时间继电器接收输入信号时，瞬时产生相应的输出信号；当输入信号消失后，延迟一定时间，输出才复原。

三、怎样选择时间继电器？1）时间继电器延时方式有通电延时型和断电延时型两种，因此选用时应确定采用哪种延时方式更方便组成控制电路。

2）凡对延时准确度要求不高的场合，一般宜采用价格较低的电磁阻尼式（电磁式）或空气阻尼式（气囊式）时间继电器；若对延时准确度要求较高，则宜采用电动机式或晶体管式时间继电器。

1；时间继电器种类分为失电延时闭合或断开得电延时闭合或断开
2；以得电延时为例，
1~3为动合触点，1~4为动断触点，8~5为得电延时断开，8~6为得电延时闭合。

1~3动合触点串8~5延时断开触点，组合为○2动合触点，延时断开。

得电时1~3闭合，得电延时后串的8~5断开。

1~4动断触点并8~6延时闭合触点，组合为○3动断触点，延时闭合。

得电时，1~4路断开，得电延时后8~6路导通。

3；以断电延时为例
1~4动断触点串8~6断电延时断开触点，组合为○4动断触点，失电延时断开得电时1~4断开，8~6闭合，失电时1~4闭合，8~6失电延时断开。

1~3动合触点并8~5断电延时闭合触点，组合为○1动合触点，失电延时闭合得电时1~3闭合，8~5断开，失电时1~3断开，8~5失电延时后闭合。

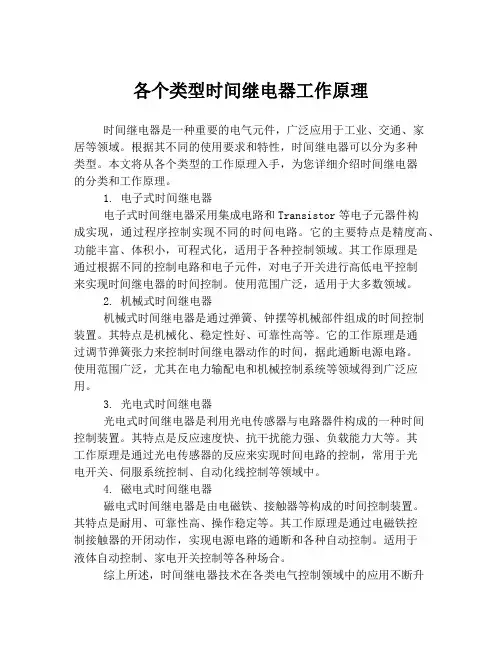

各个类型时间继电器工作原理时间继电器是一种重要的电气元件，广泛应用于工业、交通、家居等领域。

根据其不同的使用要求和特性，时间继电器可以分为多种类型。

本文将从各个类型的工作原理入手，为您详细介绍时间继电器的分类和工作原理。

1. 电子式时间继电器电子式时间继电器采用集成电路和Transistor等电子元器件构成实现，通过程序控制实现不同的时间电路。

它的主要特点是精度高、功能丰富、体积小，可程式化，适用于各种控制领域。

其工作原理是通过根据不同的控制电路和电子元件，对电子开关进行高低电平控制来实现时间继电器的时间控制。

使用范围广泛，适用于大多数领域。

2. 机械式时间继电器机械式时间继电器是通过弹簧、钟摆等机械部件组成的时间控制装置。

其特点是机械化、稳定性好、可靠性高等。

它的工作原理是通过调节弹簧张力来控制时间继电器动作的时间，据此通断电源电路。

使用范围广泛，尤其在电力输配电和机械控制系统等领域得到广泛应用。

3. 光电式时间继电器光电式时间继电器是利用光电传感器与电路器件构成的一种时间控制装置。

其特点是反应速度快、抗干扰能力强、负载能力大等。

其工作原理是通过光电传感器的反应来实现时间电路的控制，常用于光电开关、伺服系统控制、自动化线控制等领域中。

4. 磁电式时间继电器磁电式时间继电器是由电磁铁、接触器等构成的时间控制装置。

其特点是耐用、可靠性高、操作稳定等。

其工作原理是通过电磁铁控制接触器的开闭动作，实现电源电路的通断和各种自动控制。

适用于液体自动控制、家电开关控制等各种场合。

综上所述，时间继电器技术在各类电气控制领域中的应用不断升级，有了不同类型时间继电器不同的工作原理，也使得其在不同环境下具有了更为丰富的适用性和持续的效益。

因此，了解时间继电器工作原理及其分类，可以更好的应用于实际的控制领域中，实现对电气设备的有效控制和管理。

时间继电器科技名词定义中文名称：时间继电器英文名称：time relay定义：当加入(或去掉)输入的动作信号后，其输出电路需经过规定的准确时间才产生跳跃式变化(或触头动作)的一种继电器。

所属学科：电力（一级学科）；继电保护与自动化（二级学科）本内容由全国科学技术名词审定委员会审定公布时间继电器时间继电器是一种利用电磁原理或机械原理实现延时控制的控制电器。

它的种类很多，有空气阻尼型、电动型和电子型和其他型等。

目录编辑本段时间继电器原理早期在交流电路中常采用空气阻尼型时间继电器 ,它是利用空气通过小孔节流的原理来获得延时动作的。

它由电磁系统、延时机构和触点三部分组成。

时间继电器凡是继电器感测元件得到动作信号后，其执行元件（触头）要延迟一段时间才动作的继电器称为时间继电器目前最常用的为大规模集成电路型成的时间继电器，它是利用阻容原理来实现延时动作。

在交流电路中往往采用变压器来降压，集成电路做为核心器件，其输出采用小型电磁继电器，使得产品的性能及可靠性比早期的空气阻尼型时间继电器要好的多，产品的定时精度及可控性也提高很多。

随着单片机的普及，目前各厂家相继采用单片机为时间继电器的核心器件，而且产品的可控性及定时精度完全可以由软件来调整，所以未来的时间继电器将会完全由单片机来取代。

编辑本段时间继电器类型及特点特点1、空气阻尼式时间继电器又称为气囊式时间继电器，它是根据空气压缩产生的阻力来进行延时的，其结构简单，价格便宜，延时范围大（0.4~180s），但延时精确度低。

2、电磁式时间继电器延时时间短（0.3~1.6s），但它结构比较简单，通常用在断电延时场合和直流电路中。

3、电动式时间继电器的原理与钟表类似，它是由内部电动机带动减速齿轮转动而获得延时的。

这种继电器延时精度高，延时范围宽（0.4~72h），但结构比较复杂，价格很贵。

4、晶体管式时间继电器又称为电子式时间继电器，它是利用延时电路来进行延时的。

这种继电器精度高，体积小。
