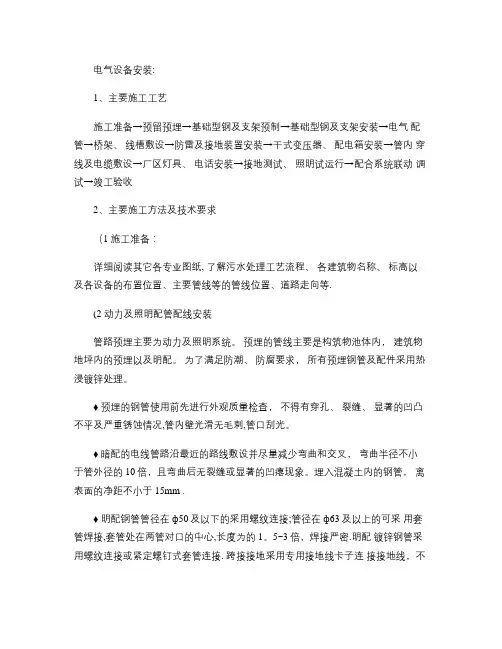

电气设备安装:
1、主要施工工艺
施工准备→预留预埋→基础型钢及支架预制→基础型钢及支架安装→电气配管→桥架、线槽敷设→防雷及接地装置安装→干式变压器、配电箱安装→管内穿线及电缆敷设→厂区灯具、电话安装→接地测试、照明试运行→配合系统联动调试→竣工验收
2、主要施工方法及技术要求
(1)施工准备:
详细阅读其它各专业图纸,了解污水处理工艺流程、各建筑物名称、标高以及各设备的布置位置、主要管线等的管线位置、道路走向等。
(2)动力及照明配管配线安装
管路预埋主要为动力及照明系统。预埋的管线主要是构筑物池体内,建筑物地坪内的预埋以及明配。为了满足防潮、防腐要求,所有预埋钢管及配件采用热浸镀锌处理。
♦预埋的钢管使用前先进行外观质量检查,不得有穿孔、裂缝、显著的凹凸不平及严重锈蚀情况,管内壁光滑无毛刺,管口刮光。
♦暗配的电线管路沿最近的路线敷设并尽量减少弯曲和交叉,弯曲半径不小于管外径的10倍,且弯曲后无裂缝或显著的凹瘪现象。埋入混凝土内的钢管,离表面的净距不小于15mm。
♦明配钢管管径在ф50及以下的采用螺纹连接;管径在ф63及以上的可采用套管焊接,套管处在两管对口的中心,长度为的~3倍,焊接严密。明配镀锌钢管采用螺纹连接或紧定螺钉式套管连接。跨接接地采用专用接地线卡子连接接地线,不得热熔焊接跨接接地线。钢管明配其弯曲半径不应小于管外径的6倍,埋设在地下或混凝土内,其弯曲半径不应小于管外径10倍。
♦钢管连接处进行可靠接地跨接,焊接长度不小于其直径的6倍,镀锌钢管
不得焊接,采用专用软导线接地跨接卡。接线盒、灯位盒、开关盒与钢管连接,内外采用锁紧螺母紧固,并接地可靠。进户管、过墙管、电源管直径在40mm以上应打喇叭,直径40mm以下的管口进箱、盘套丝戴护口;钢管与电气设备间的电线保护管采用金属软管,长度不大于2m,并接地可靠。
♦PVC管暗敷,关键是切割剔槽,用电动切割机开槽,不允许手工剔凿,开槽深度应满足敷管后距墙表面15~20mm 的要求,槽内应平顺,深度一致。敷管固定,用钢钉绑丝将管子做好固定。需要连接的PVC 管,套管长度不少于 2 DL ,接头应用PVC 接口胶粘接牢固。分层抹灰:使用不小于100 号水泥砂浆分层抹实。做法要求同抹灰,由于PVC 管表面光滑,要注意防止空鼓。
♦隐蔽验收前,派施工人员检查是否有管、盒遗漏或设位错误。检查无误后,汇同业主及监理工程师进行隐蔽验收,符合要求后在隐蔽验收记录上签字。隐蔽在现浇混凝土中的管路固定牢固,以防砼振捣时,管路及箱盒移位。
(3)直埋电缆沟划线开挖
根据图纸设计的供电电缆走向来布置厂区内直埋电缆沟的方向、数量、位置,统一布置计划,制定开挖计划,按规范计算开挖的宽度,深度及坡度。
(4)电气配管
♦明配钢管:用管箍丝扣连接,连接面涂复合导电脂。套丝不得有乱扣现象,管口锉平光滑平整,管箍必须使用通丝管箍,接头应牢固紧密,外露丝应不多于2扣;
♦管进盒、箱连接:盒、箱开孔应整齐并与管径吻合,盒、箱上的开孔用开孔器开孔,保证开孔无毛刺,要求一管一孔,不得开长孔。铁制盒、箱严禁用电焊、气焊开孔,并应刷防锈漆。管口进入盒、箱,管口应用螺母锁紧,露出锁紧螺母的丝扣为2-4扣。两根以上管进入盒、箱要长短一致,间距均匀、排列整齐。
♦管路超过下列长度,应加装接线盒,其位置应便于穿线。无弯时30m;有一个弯时20m;有二个弯时15m;有三个弯时8m。
(5)金属软管的安装
金属软管应防潮、防腐,无退绞、松散;中间无接头;与设备、器具连接时,采用专用镀锌接头;连接处密封可靠;防液型金属软管的连接处封闭良好。金属软管采用管卡在与终端、转弯离中心距离为300mm固定;软管超过1m以上与嵌入式灯具或类似器具连接的金属软管,其固定卡安装在从灯具、器具边缘起沿软管长度的中心处。
(6)桥架、金属线槽安装
♦电缆线槽须在工地上切割,切割后电缆线槽的尖锐边缘加以平整,以防电缆磨损,切割面涂上防腐蚀漆。桥架材质、型号、厚度颜色要求,防火、等级以及附件满足设计要求。
♦桥架与支架间采用螺栓固定,在转弯处需仔细校核尺寸,桥架宜与建筑物坡度一致。桥架与桥架之间用连接板连接,连接螺栓采用半圆头螺栓,半圆头在桥架内侧。桥架之间缝隙须达到设计要求,确保一个系统的桥架连成一体。
♦架安装横平竖直、整齐美观、距离一致、连接牢固,同一水平面内水平度偏差不超过5mm/m,直线度偏差不超过5mm/m。桥架的吊支架固定间距不大于~3m,吊钩为调整螺栓,在转弯处、分支盒端部设固定支吊架。桥架安装允许偏差:垂直度≤2‰,水平度2‰,全长≤20mm;桥架水平、直线段每隔30m设伸缩缝,伸缩缝20mm。
♦电缆桥架及其支架和引入或引出的金属电缆导管必须接地或接零,金属电缆桥架及其支架全长不少于2处与接地或接零干线相连接,桥架接头处用铜编织带做接地跨接,保证电气通路通畅。
(7)防雷及接地
♦建构筑物防雷接地的安装按设计要求进行施工,跟随土建施工进度先地下后地上,再与房顶避雷带及其各种金属构件焊接成一个完整的防雷接地网。
采用柱内主筋作为引下线,主筋接地圆钢需搭接焊,其焊接长度为圆钢直径的6
倍,梁边满焊;扁钢搭接焊为扁钢边长的2倍,四边满焊,焊接位置特设点不得小于3个棱边。焊接缝应饱满平整,无咬肉、夹渣、焊瘤等现象,药渣要及时清除。混凝土内的焊点不刷油漆。
防雷接地主钢筋引出墙面与避雷带搭接时采用与避雷带相同的材料,并有明显的搭接部位,搭接部位不应设在墙体内。利用基础钢筋作为接地体的必须设置测量接地电阻的测试点。测试点的数量、位置、坐标轴线符合设计要求。测试点应暗设再专用盒内,高度符合设计要求。露出屋面的金属体与防雷接地带可靠焊接。混凝土浇筑前,通过自检、项目部专检并报监理工程师检查合格后,浇筑封闭。
♦弱电系统的电气接地、直流接地、防雷接地采用共同接地,分别直接连至接地母排,不互相串接。接地线、引下线固定点间的距离,水平直线部分一般为1~,垂直部分为~2m,转弯部分为。
扁钢接地线,引下线搭接长度为扁钢宽度的二倍(宽度不同时,搭接长度以宽面为准),且最少三面焊接。圆钢接地线、引下线搭接长度为圆钢直径的六倍(当直径不同时,搭接长度以直径大的为准),且两面焊接。
明装接地线、引下线在地面以上长的一段,以角钢或钢管保护。
接地装置采用焊接,所有外露焊接点均进行防腐处理。接地体不宜埋设在污水排放合土壤腐蚀性强的地段。当难以避开时,其接地体截面适当增大,镀层不宜小于100微米。
接地体之间的连接采用焊接,只有在接地电阻检测点或不允许焊接的地方,采用螺栓连接,连接处镀锌接触面搪锡。
摄像机、控制器、监视器的外壳与机芯绝缘。闭路电视系统单点接地。当闭路电视设备的交流单相负荷小于或等于时,接地电阻值不应大于10Ω,大于时,接地电阻值不应大于4Ω。
(8)导线与设备器具连接
