1. MTS815.03简介
长江科学院岩土重点实验室2007年购置的岩石力学试验仪器为MTS815.03型岩石三轴伺服刚性试验机,见图1。该试验机是由美国MTS 公司生产的专门用于岩石及混凝土实验的多功能电液伺服控制的刚性试验机,具备轴压、围压和孔隙水压三套独立的闭环伺服控制功能,在岩石及混凝土材料试验机方面处在国际领先水平。可进行岩石、混凝土等材料的单轴压缩、三轴压缩、孔隙水压试验,具有多种控制模式,并可在试验过程中进行多种控制模式间的任意转换,属当前最先进的室内岩石力学试验设备。
MTS815.03试验系统由加载系统、控制器、测量系统等部分组成。加载系统包括液压源、载荷框架、作动器、伺服阀、三轴试验系统及孔隙水压试验系统等组成;测量系统由机架力与位移传感器、测力传感器、引伸计、三轴室压力及位移传感器、孔隙水压力和位移等多种
传感器组成;控制部分由反馈控制系统、数据采集器、计算机等控制软硬件组成,其中程序控制包括函数发生器、反馈信号发生器、数据采集、油泵控制和伺服阀控制等。MTS 试验系统具有优异的的手动及程序控制功能,可以根据通过站管理器软件设计不同的的试验手段及加载方式,其每个内置的传感器均可以用作控制方式。试验机常用的控制方式包括:轴向冲程力控制、轴向冲程位移控制、内置力传感器力控制、轴向引伸计位移控制、环向引伸计位移控制等。
2. 主要检测参数
该试验系统的主要技术参数包括:试验框架整体刚度11.0×109N/m ,最大轴向力4600kN,最大轴向拉力出力2300kN,最大围压140MPa ,最大孔隙水压力140MPa 。

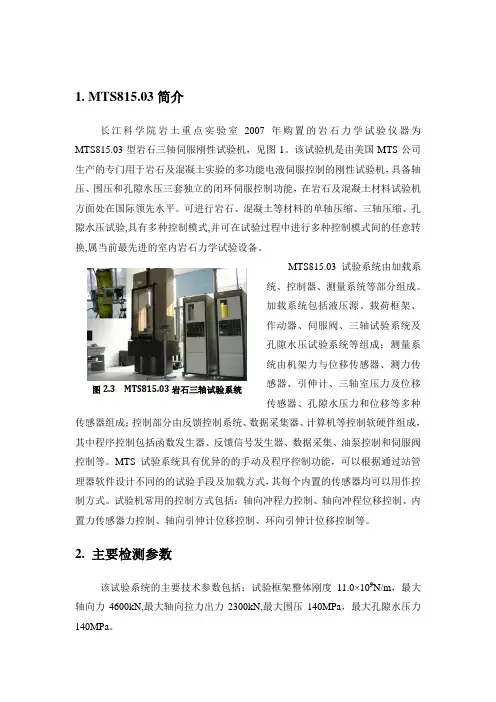

图2.3 MTS815.03岩石三轴试验系统
轴向液压缸活塞冲程:行程100mm;测试空间高度最大1262mm,最小1160mm。
液压动力组件的主要技术参数有:液压油流量26.5升/分钟,工作压力21Mpa;
三轴试验系统的主要测试参数为:最大岩样尺寸直径100mm高250mm(含标准端盖),最大动态围压140Mpa
内置式轴向应变测量包主要测试参数为:型号为632.90F-04轴向引伸计,标距50mm,轴向行程+5.0 mm, -2.5 mm,
内置式轴向应变测量包主要测试参数为:型号为632.92H-03环向引伸计,+8.0 mm, -2.5 mm。
3. 使用状态情况
该MTS815.03型岩石三轴试验机是国际上最先进的岩石伺服试验机,自安装到位交付后,已经广泛地应用于岩石力学室内试验的生产、科研中了。经过近2年的使用后,该设备使用频率高、性能稳定、试验结果客观可靠;特别是测试软件通用齐全,应变测量精确稳定,伺服控制模式多样化、稳定可靠,可实现复杂条件下的力学测试,能够满足目前生产和科研的需求。
4. 代表性成果
