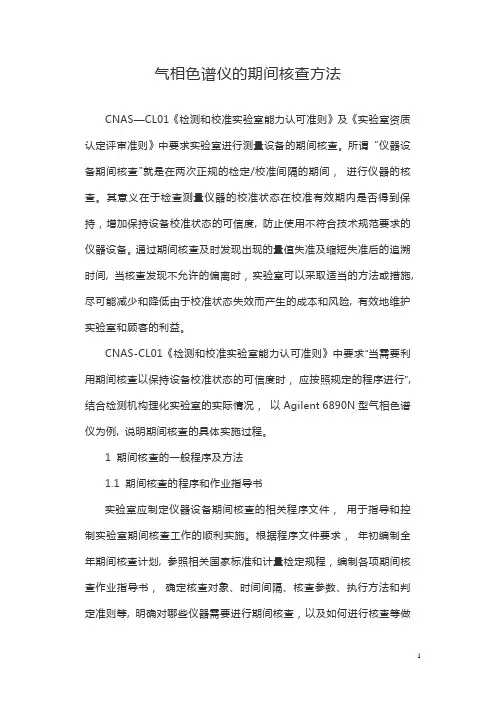

气相色谱仪的期间核查方法CNAS—CL01《检测和校准实验室能力认可准则》及《实验室资质认定评审准则》中要求实验室进行测量设备的期间核查。
所谓“仪器设备期间核查"就是在两次正规的检定/校准间隔的期间,进行仪器的核查。
其意义在于检查测量仪器的校准状态在校准有效期内是否得到保持,增加保持设备校准状态的可信度, 防止使用不符合技术规范要求的仪器设备。
通过期间核查及时发现出现的量值失准及缩短失准后的追溯时间, 当核查发现不允许的偏离时,实验室可以采取适当的方法或措施, 尽可能减少和降低由于校准状态失效而产生的成本和风险, 有效地维护实验室和顾客的利益。
CNAS-CL01《检测和校准实验室能力认可准则》中要求“当需要利用期间核查以保持设备校准状态的可信度时,应按照规定的程序进行”, 结合检测机构理化实验室的实际情况,以Agilent 6890N型气相色谱仪为例, 说明期间核查的具体实施过程。
1 期间核查的一般程序及方法1.1 期间核查的程序和作业指导书实验室应制定仪器设备期间核查的相关程序文件,用于指导和控制实验室期间核查工作的顺利实施。
根据程序文件要求,年初编制全年期间核查计划, 参照相关国家标准和计量检定规程,编制各项期间核查作业指导书,确定核查对象、时间间隔、核查参数、执行方法和判定准则等, 明确对哪些仪器需要进行期间核查,以及如何进行核查等做出规定, 并由技术负责人审批后实施。
每个仪器设备的期间核查过程需进行规范有效的质量记录。
1.2 仪器设备期间核查的范围和参数在理化实验室运行及管理工作中, 仪器设备在下列情况下须安排期间核查:仪器设备性能不够稳定;使用频率高;检定或校准周期较长;检测数据有争议、其波动或漂移较大;仪器设备易发生故障时期或排除故障后,不进行校准时;在拆卸、搬运和携带到现场进行检测的仪器设备, 可能导致性能发生改变时。
因此, 认真分析实验室内的所有仪器,确定需要进行期间核查的范围及核查时间间隔,预防并及时发现仪器设备出现的量值失准,保证设备在检定或校准状态下的可信度,对保证检测结果的可靠性显得非常必要。

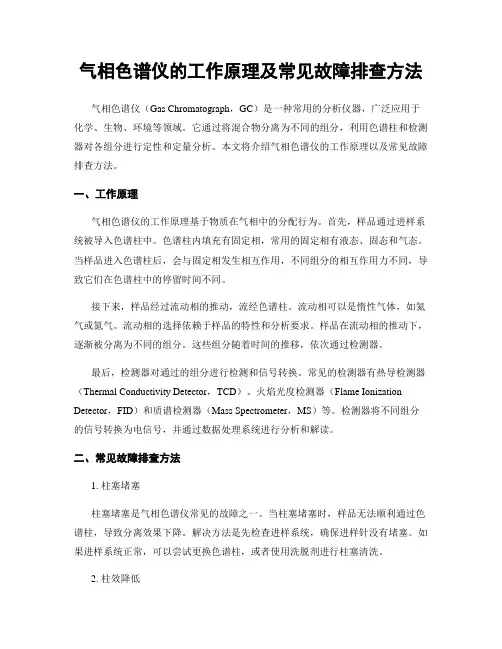

气相色谱仪的工作原理及常见故障排查方法气相色谱仪(Gas Chromatograph,GC)是一种常用的分析仪器,广泛应用于化学、生物、环境等领域。
它通过将混合物分离为不同的组分,利用色谱柱和检测器对各组分进行定性和定量分析。
本文将介绍气相色谱仪的工作原理以及常见故障排查方法。
一、工作原理气相色谱仪的工作原理基于物质在气相中的分配行为。
首先,样品通过进样系统被导入色谱柱中。
色谱柱内填充有固定相,常用的固定相有液态、固态和气态。
当样品进入色谱柱后,会与固定相发生相互作用,不同组分的相互作用力不同,导致它们在色谱柱中的停留时间不同。
接下来,样品经过流动相的推动,流经色谱柱。
流动相可以是惰性气体,如氦气或氮气。
流动相的选择依赖于样品的特性和分析要求。
样品在流动相的推动下,逐渐被分离为不同的组分。
这些组分随着时间的推移,依次通过检测器。
最后,检测器对通过的组分进行检测和信号转换。
常见的检测器有热导检测器(Thermal Conductivity Detector,TCD)、火焰光度检测器(Flame Ionization Detector,FID)和质谱检测器(Mass Spectrometer,MS)等。
检测器将不同组分的信号转换为电信号,并通过数据处理系统进行分析和解读。
二、常见故障排查方法1. 柱塞堵塞柱塞堵塞是气相色谱仪常见的故障之一。
当柱塞堵塞时,样品无法顺利通过色谱柱,导致分离效果下降。
解决方法是先检查进样系统,确保进样针没有堵塞。
如果进样系统正常,可以尝试更换色谱柱,或者使用洗脱剂进行柱塞清洗。
2. 柱效降低柱效降低是指色谱柱的分离效果下降,峰形变宽或峰高降低。
柱效降低可能由于色谱柱老化、污染或损坏引起。
解决方法是更换色谱柱,并对进样系统进行清洗和维护。
此外,定期检查流动相和进样系统的质量也是预防柱效降低的重要措施。
3. 检测器信号异常检测器信号异常是指检测器输出的信号与预期不符,可能是信号过小、过大或波动较大。

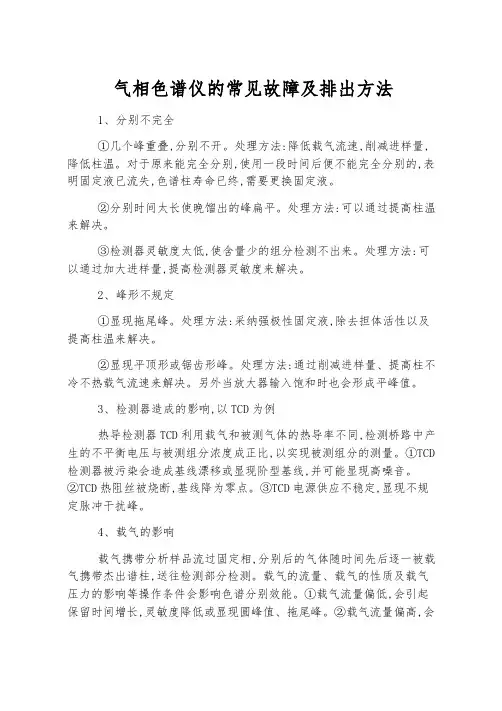

气相色谱仪的常见故障及排出方法1、分别不完全①几个峰重叠,分别不开。
处理方法:降低载气流速,削减进样量,降低柱温。
对于原来能完全分别,使用一段时间后便不能完全分别的,表明固定液已流失,色谱柱寿命已终,需要更换固定液。
②分别时间太长使晚馏出的峰扁平。
处理方法:可以通过提高柱温来解决。
③检测器灵敏度太低,使含量少的组分检测不出来。
处理方法:可以通过加大进样量,提高检测器灵敏度来解决。
2、峰形不规定①显现拖尾峰。
处理方法:采纳强极性固定液,除去担体活性以及提高柱温来解决。
②显现平顶形或锯齿形峰。
处理方法:通过削减进样量、提高柱不冷不热载气流速来解决。
另外当放大器输入饱和时也会形成平峰值。
3、检测器造成的影响,以TCD为例热导检测器TCD利用载气和被测气体的热导率不同,检测桥路中产生的不平衡电压与被测组分浓度成正比,以实现被测组分的测量。
①TCD 检测器被污染会造成基线漂移或显现阶型基线,并可能显现高噪音。
②TCD热阻丝被烧断,基线降为零点。
③TCD电源供应不稳定,显现不规定脉冲干扰峰。
4、载气的影响载气携带分析样品流过固定相,分别后的气体随时间先后逐一被载气携带杰出谱柱,送往检测部分检测。
载气的流量、载气的性质及载气压力的影响等操作条件会影响色谱分别效能。
①载气流量偏低,会引起保留时间增长,灵敏度降低或显现圆峰值、拖尾峰。
②载气流量偏高,会引起高噪音或组分分别不开。
③载气掌控不稳,造成不规定基线漂移或波状基线漂移。
以上情况应检查减压阀是否超过使用范围,必要时应更换减压阀,然后再检查载气是否存在漏气等。
5、电路问题电路故障一般较简单判定,如电源不启动,检测器、进样口不加热,恒温箱不能恒温等。
若基线显现周期性正弦波,则是由于放大电路故障引起;处理方法一般更换损坏的电子元件。
6、其他在日常分析中还会碰到上述不曾讨论的问题,如氢焰检测器点不着火,首先要确定是否已开氢气和空气,然后确认点火线圈是否好用,若这3个条件都具备还是点不着火,则可能是检测器与色谱柱接头处漏气;对于显现倒峰的情况可能是主机或处理机的极性接反了,碰到这种情况,可先检查仪器的极性;对显现进样量与积分面积不符的情况,则很可能把输出信号线连接错了。

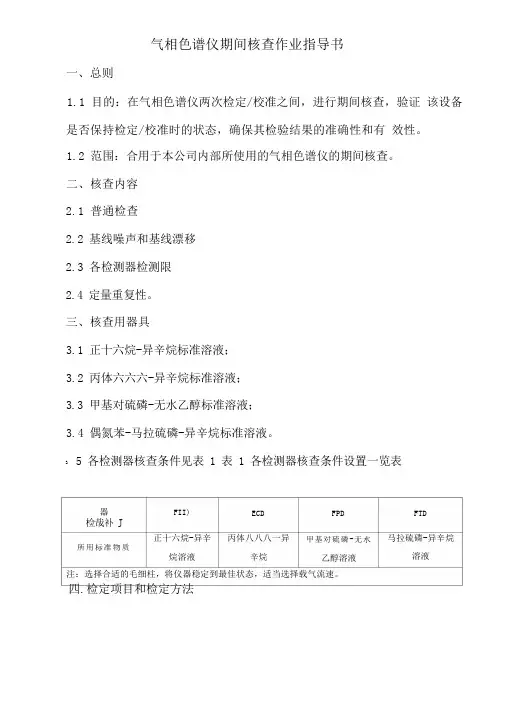

气相色谱仪期间核查作业指导书一、总则1.1 目的:在气相色谱仪两次检定/校准之间,进行期间核查,验证 该设备 是否保持检定/校准时的状态,确保其检验结果的准确性和有 效性。
1.2 范围:合用于本公司内部所使用的气相色谱仪的期间核查。
二、核查内容2.1 普通检查2.2 基线噪声和基线漂移2.3 各检测器检测限2.4 定量重复性。
三、核查用器具3.1 正十六烷-异辛烷标准溶液;3.2 丙体六六六-异辛烷标准溶液;3.3 甲基对硫磷-无水乙醇标准溶液;3.4 偶氮苯-马拉硫磷-异辛烷标准溶液。
3.5 各检测器核查条件见表 1 表 1 各检测器核查条件设置一览表器检哉补 J甲基对硫磷-无水所用标准物质乙醇溶液注:选择合适的毛细柱,将仪器稳定到最佳状态,适当选择载气流速。
四.检定项目和检定方法FTD马拉硫磷-异辛烷溶液ECD丙体八八八一异辛烷FII)正十六烷-异辛烷溶液 FPD仪器应有下列标志:仪器名称、型号、创造厂家、出厂日期和出厂编号,国内创造的仪器应标注创造计量器具许可证标志。
4.1. 2在正常操作条件下,用试漏液检查气源至仪器所有气体通过的接头,应无泄漏。
仪器的各调节旋钮、按键、开关、指示灯工作正常。
4.2 基线噪声和基线漂移检定待基线稳定后,采集基线半小时调节输出信号至显示图的中部,测量并计算每一个检测器的基线噪声和基线漂移。
4.3 FID 性能鉴定4.3. 1 检测限检定使仪器处于最佳运行状态,待基线稳定后,用微量注射器进样 1 此, 浓度为 100ng/m 或者 1000ng/m 的正十六烷-异辛烷溶液,连续进样 6 次,记录正十六烷峰面积。
4.3. 2 检测限的计算- 2NWD式中:D —FID 检测限(g/s);N 一基线噪声(A);KIDW 一正十六烷的进样量(g);A 一正十六烷峰面积的算术平均值(As)4. 4 FPD 性能鉴定4. 4. 1 检测限检定使仪器处于最佳运行状态,待基线稳定后,用微量注射器进样 1 此, 浓度为 lOng/此的甲基对硫磷-无水乙醇溶液,连续进样 6 次,记录硫或者磷峰面积。

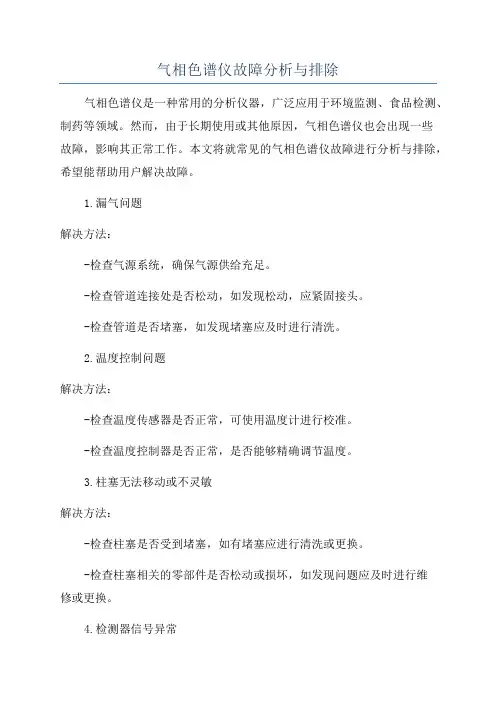

气相色谱仪故障分析与排除
气相色谱仪是一种常用的分析仪器,广泛应用于环境监测、食品检测、制药等领域。
然而,由于长期使用或其他原因,气相色谱仪也会出现一些
故障,影响其正常工作。
本文将就常见的气相色谱仪故障进行分析与排除,希望能帮助用户解决故障。
1.漏气问题
解决方法:
-检查气源系统,确保气源供给充足。
-检查管道连接处是否松动,如发现松动,应紧固接头。
-检查管道是否堵塞,如发现堵塞应及时进行清洗。
2.温度控制问题
解决方法:
-检查温度传感器是否正常,可使用温度计进行校准。
-检查温度控制器是否正常,是否能够精确调节温度。
3.柱塞无法移动或不灵敏
解决方法:
-检查柱塞是否受到堵塞,如有堵塞应进行清洗或更换。
-检查柱塞相关的零部件是否松动或损坏,如发现问题应及时进行维
修或更换。
4.检测器信号异常
解决方法:
-检查检测器电源是否正常,检查电源线是否插牢。
-检查检测器信号线是否正常连接,如发现松动或损坏,应及时修复或更换。
总结:。

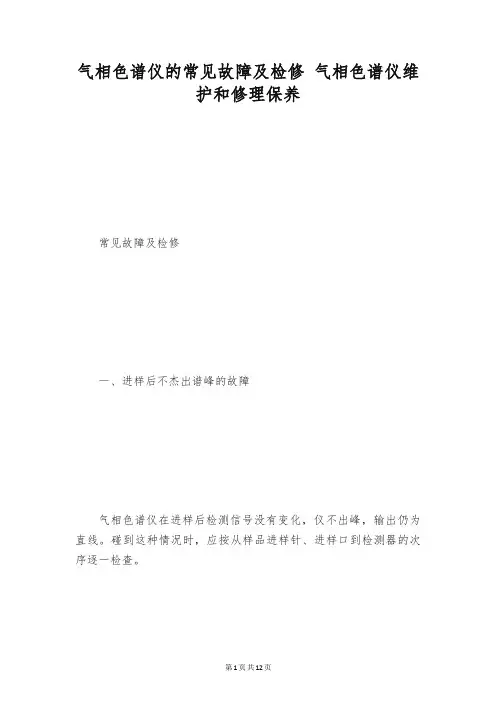

气相色谱仪的常见故障及检修气相色谱仪维护和修理保养常见故障及检修一、进样后不杰出谱峰的故障气相色谱仪在进样后检测信号没有变化,仪不出峰,输出仍为直线。
碰到这种情况时,应按从样品进样针、进样口到检测器的次序逐一检查。
1、首先检查注射器是否堵塞,假如没有问题,2、再检查进样口和检测器的石墨垫圈是否紧固、不漏气,3、然后检查色谱柱是否有断裂漏气情况,4、后察看检测器出口是否畅通。
5、检测器出口的畅通是很紧要的,有人在工作中会碰到这样的问题:前一天仪器工作还一切正常,第二天开机后却无响应峰信号。
检查进样口、注射器、垫圈和色谱柱都正常,可就是不出峰,无意中发觉进样口柱头压达不到设定值,总是偏高,这时才怀疑是ECD 检验器出口不畅通。
由于 E C D的排放物有确定的放射性,所以 E C D出口是引到室外的。
当时是秋冬之交,雨水进入到E CD排出口之后冻住了,因此造成仪器E CD的出口堵塞,柱头压居高不下,气体在气路中无法流动,也就无法载样品到检测器,所以不出峰。
二、基线问题气相色谱基线波动、飘移都是基线问题,基线问题可使测量误差增大,有时甚至会导致仪器无法正常使用。
1、碰到基线问题时应先检查仪器条件是否有更改,近期是否新换气瓶及设备配件。
2、假如有更换或条件有更改,则要先检查基线问题是不是由这些更改造成的,一般来说,这种变化往往是产生基线问题的原因。
有些人在工作中就碰到过这种情形:新载气纯度不够,换过载气之后,基线渐渐上升(由于载气净化管的原因,基线不是立刻变化的)。
第二天开机之后,基线特别高,并伴有基线猛烈抖动,全部峰都湮没在噪音中,无法检测。
经过检查,问题显现在新换的载气上,重新更换载气后,立刻恢复了正常。
3、当排出了以上可能造成基线问题的原因后,则应当检查进样垫是否老化(应养成定期更换进样垫的好习惯);4、石英棉是不是该更换了;5、衬管是否清洁。
值得一提的是,清洗衬管时可先用试验后定容的溶剂充分浸泡,再用超声波清洗几分钟,然后放入高温炉中加热到比工作温度略高的温度,后再重新安装。

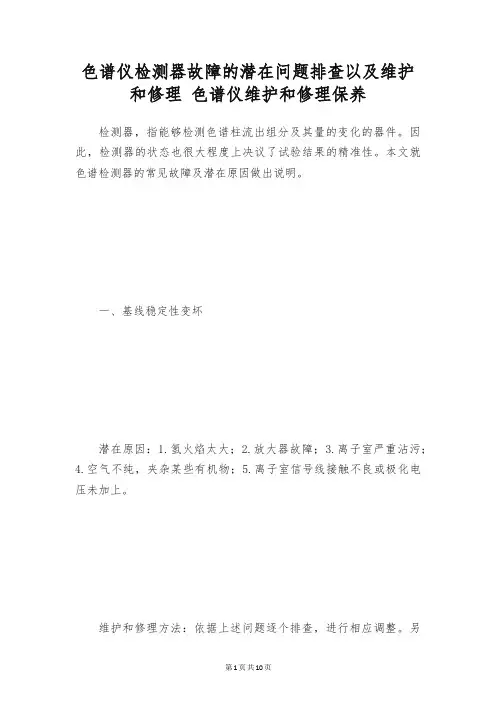

色谱仪检测器故障的潜在问题排查以及维护和修理色谱仪维护和修理保养检测器,指能够检测色谱柱流出组分及其量的变化的器件。
因此,检测器的状态也很大程度上决议了试验结果的精准性。
本文就色谱检测器的常见故障及潜在原因做出说明。
一、基线稳定性变坏潜在原因:1.氢火焰太大;2.放大器故障;3.离子室严重沾污;4.空气不纯,夹杂某些有机物;5.离子室信号线接触不良或极化电压未加上。
维护和修理方法:依据上述问题逐个排查,进行相应调整。
另外,放大器失调,应维护和修理放大器,请到气相色谱仪厂家咨询维护和修理。
二、未点火前,放大器无法调零潜在原因:热导桥流设置不为0,引起调零信号未加到FID放大器上。
维护和修理方法:放大器输入信号线绝缘不良或短路,可将FID检测器右边的高频插头卸下,测量绝缘应大于106M。
三、进样不出峰或灵敏度显著下降原因:1.汽化室与色谱柱或柱后至检测器之间接头漏气;2.灵敏度选择太低;3.注射针使用过久本身漏气或极化电压没加上;4.汽化室进样器密封垫漏气。
维护和修理方法:依据上述问题逐个排查,进行相应调整。
四、点火后,记录仪信号无法调零潜在原因:1.色谱柱没老化好或色谱柱严重流失;2.氢气和氮气不纯。
维护和修理方法:空气不纯时,可降低流量。
若有好转,说明空气不纯,应严格纯化空气。
另外,火焰烧到收集极,可降低载气流速。
气相色谱仪部件的清洗一、气路管路、进样器、注射器的清洗清洗气路连接管时,应首先将该管的两端接头拆下,再将该段管线从色谱仪中取出,这时应先把管外壁灰尘擦洗干净,以免清洗完管内壁时再产生污染。
清洗管路内壁时应先用无水乙醇进行疏通处理,这可除去管路内大部分颗粒状堵塞物及易被乙醇溶解的有机物和水分。
在此疏通步骤中,如发觉管路不通,可用洗耳球加压吹洗,加压后仍无效可考虑用细钢丝捅针疏通管路。
如此法还不能使管线畅通,可使用酒精灯加热管路使堵塞物在高温下炭化而达到疏通的目的。
用无水乙醇清洗完气路管路后,应考虑管路内壁是否有不易被乙醇溶解的污染物。

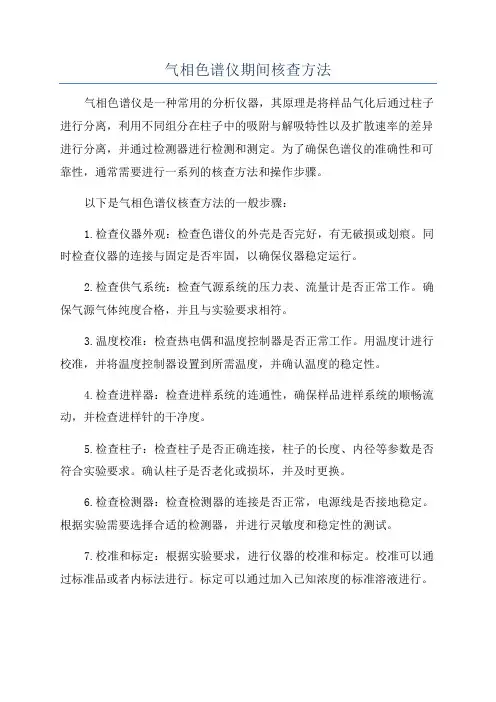

气相色谱仪期间核查方法气相色谱仪是一种常用的分析仪器,其原理是将样品气化后通过柱子进行分离,利用不同组分在柱子中的吸附与解吸特性以及扩散速率的差异进行分离,并通过检测器进行检测和测定。
为了确保色谱仪的准确性和可靠性,通常需要进行一系列的核查方法和操作步骤。
以下是气相色谱仪核查方法的一般步骤:1.检查仪器外观:检查色谱仪的外壳是否完好,有无破损或划痕。
同时检查仪器的连接与固定是否牢固,以确保仪器稳定运行。
2.检查供气系统:检查气源系统的压力表、流量计是否正常工作。
确保气源气体纯度合格,并且与实验要求相符。
3.温度校准:检查热电偶和温度控制器是否正常工作。
用温度计进行校准,并将温度控制器设置到所需温度,并确认温度的稳定性。
4.检查进样器:检查进样系统的连通性,确保样品进样系统的顺畅流动,并检查进样针的干净度。
5.检查柱子:检查柱子是否正确连接,柱子的长度、内径等参数是否符合实验要求。
确认柱子是否老化或损坏,并及时更换。
6.检查检测器:检查检测器的连接是否正常,电源线是否接地稳定。
根据实验需要选择合适的检测器,并进行灵敏度和稳定性的测试。
7.校准和标定:根据实验要求,进行仪器的校准和标定。
校准可以通过标准品或者内标法进行。
标定可以通过加入已知浓度的标准溶液进行。
8.清洗和保养:定期清洗和保养仪器,包括去除杂质,更换和处理柱子,清洗进样系统和检测器等。
同时,遵守仪器的维护和保养规则,延长仪器的使用寿命和稳定性。
9.实验数据处理:在核查过程中,及时记录实验数据,包括峰面积、峰高度、保留时间等。
对于每个实验结果,可以进行数据处理和分析,得到准确的结果。
以上是气相色谱仪核查方法的一般步骤。
在实际操作中,需结合具体仪器的使用说明和实验目的,进行详细的操作。
同时,务必遵守实验室安全操作规程,确保仪器操作和使用的安全性和准确性。

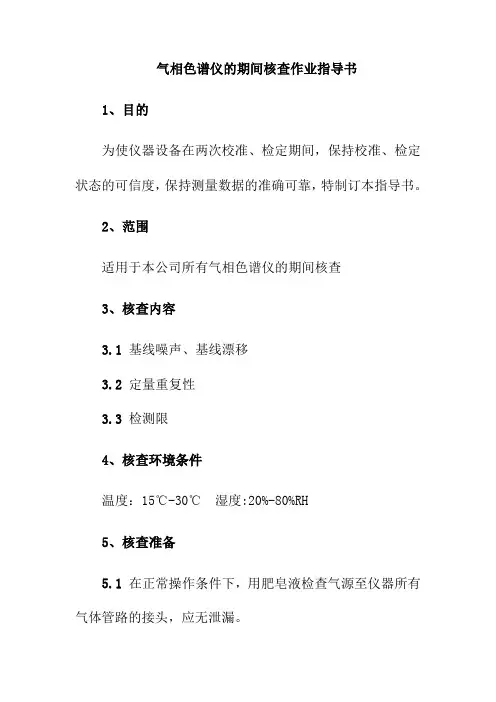

气相色谱仪的期间核查作业指导书1、目的为使仪器设备在两次校准、检定期间,保持校准、检定状态的可信度,保持测量数据的准确可靠,特制订本指导书。
2、范围适用于本公司所有气相色谱仪的期间核查3、核查内容3.1 基线噪声、基线漂移3.2 定量重复性3.3 检测限4、核查环境条件温度:15℃-30℃湿度:20%-80%RH5、核查准备5.1 在正常操作条件下,用肥皂液检查气源至仪器所有气体管路的接头,应无泄漏。
5.2 仪器的各调节旋钮、按键、开关、指示灯工作正常。
5.3 调节柱箱温度为160℃,气化室温度为230℃,检测器温度为230℃5.4 标准溶液:正十六烷-异辛烷(104ng/mL)6、核查方法6.1 基线噪声和基线漂移调节输出信号至显示图的中部,待基线稳定后,记录基线半小时。
测量并计算基线噪音和基线漂移。
6.2定量重复性用微量注射器注入正十六烷-异辛烷标准溶液。
进样量为1μL,连续进样6次,以溶质峰面积测量的相对标准偏差RSD表示。
按下列公式计算相对标准偏差RSD:1*100X6.3 FID检测器检测限将6.2得到的色谱图积分处理,记录标准物质峰面积。
按下列公式计算检出限。
FIDD =2NW A式中:D ——检测限 (g/s ) N ——基线噪音(A )W ——标准物质的进样量(g ) A ——标准物质峰面积算术平均值(A*S )7、结果评定 基线噪音≤1.0*1210- A基线漂移(30min )≤1.0*1110-A 检测限≤5.0*1010-g/s 定量重复性≤3%期间核查记录记录:。
气相色谱仪期间核查操作规程文件编码:版本号:01目录一、目的 (1)二、适用范围 (1)三、内容 (1)四、附件 (4)五、变更历史 (4)一、目的为了使气相色谱仪保持良好的运行状态,企业内部定期对仪器进行核查;本规程规定了公司气相色谱仪期间核查的项目、方法及周期,使质量部核查小组有章可循。
二、适用范围本规程适用于公司Agilent气相色谱仪的期间核查。
三、内容1.制定依据1.1.《中国药典》2010年版二部1.2.《气相色谱仪检定规程》(JJG700-1999)1.3.《药品生产验证指南》(国家食品药品监督管理局)2003年版2.通用技术要求2.1.仪器外观仪器上应有仪器的名称、型号、制造厂名、产品系列号等标牌。
2.2.仪器电路系统仪器电源线、信号线插接紧密,各开关、按键、旋钮等功能正常,指示灯灵敏,显示器正常。
3.计量器具控制3.1.核查条件3.1.1.环境条件a.室温在15-30℃,相对湿度20%-85%。
b.仪器应平稳放在工作台上,周围无强烈机械震动和电磁干扰源,仪器接地良好;c.电源电压为(220±22)V。
3.1.2.标准物质正十六烷/异辛烷(中国计量科学研究院)4.核查项目、接受标准及周期(表1)表1 核查项目、接受标准及周期表5.期间核查项目5.1.外观检查按2.1、2.2条的要求,用目视、手动检查。
5.2.检测器核查5.2.1.基线噪声和漂移检测器基线噪声和基线漂移的检定(标准:基线噪声≤1×10-12A;基线漂移≤1×10-11A)采用毛细管色谱柱DB-624(口径0.32um),设定载气流速1.0ml/min,氢气流速30ml/min,空气流速300ml/min,柱温40℃,进样口温度180℃,检测器温度250℃。
待系统稳定后,分别记录基线30min。
取30min的基线计算基线噪声和漂移值。
5.2.2.系统重复性(标准:定性测量重复性误差,RSD≤1.0%;定量测量重复性误差,RSD≤3.0%。
气相色谱仪期间核查规程一、前言气相色谱仪作为一种重要的分析测试仪器,常用于化学、药学、环境科学等领域。
为了确保气相色谱仪的准确性和稳定性,需要对仪器进行定期的检查和核查。
本文档规定了气相色谱仪在正常运行期间的核查规程,旨在保障气相色谱仪的准确性和可靠性。
二、检查内容1.检查仪器的供气系统包括氧气、氢气、空气等的供应管道,检查是否有泄漏、磨损、损坏等情况。
此外,需要检查仪器的气体加热器、气瓶安全阀等的正常运行情况。
2.检查进样系统包括进样口、进样针、进样器等。
检查进样器是否干净,是否有大颗粒的污染物;检查进样针的尖端是否清洁,是否损坏;检查进样口上是否有污染物,是否有磨损、损坏等情况。
3.检查柱箱系统包括柱箱、柱箱胶塞、柱底固定板、柱塞等。
检查柱箱是否平衡,柱塞是否干净,柱箱胶塞是否损坏,柱底固定板是否有松动等情况。
4.检查检测器包括TCD、FID、NPD等。
检查检测器的加热器是否正常,检查氢火焰或气焰是否正常,检查检测器前后的气体流量是否平衡。
5.检查仪器的温度控制系统包括温度控制和加热系统。
检查温度计的读数是否准确,检查温度控制器的设置是否正确,检查加热器的运行是否正常。
6.检查高压电源检查高压电源箱是否有异响、异味等不正常情况。
检查高压电源输出电压是否稳定,输出电流是否符合规范。
7.检查数据处理系统检查数据处理系统的运行是否正常,是否有噪声干扰等情况。
8.检查附件包括气瓶、气瓶架等。
检查气瓶是否安放稳固,气瓶架是否有松动、损坏等情况。
三、检查方法对于上述检查内容,可以采用以下方法进行检查:1.观察法在检查进样系统、柱箱系统、高压电源箱、附件等时,可以通过肉眼观察发现问题。
2.试用法在检查气瓶、气体加热器、检测器等时,可以通过试用法来检查它们的正常运行情况。
3.测量法在检查温度控制、数据处理系统等时,可以采用测量法进行检查。
四、检查周期对于气相色谱仪的检查,一般分为日常检查、周检和月检。
其中,日常检查是对仪器的常规检查,包括进样器、进样针、进样口的清洁;周检是对仪器的周常检查,包括检查门密封、检查电缆、管路连接;月检是对仪器的月度检查,包括检查柱塞、检测器前后的气体流量平衡等。
气相色谱仪的故障诊断和解决措施气相色谱仪常见问题解决方法一、全部组分峰变小可能原因建议措施 1.进样针缺陷使用新针或无缺陷的针 2.进样后漏夜判定漏夜点,维护和修理之3.MAE UP过大:分流比过大调整气体流速和分流比 4.分析物质分子量过一、全部组分峰变小可能原因建议措施1.进样针缺陷使用新针或无缺陷的针2.进样后漏夜判定漏夜点,维护和修理之3.MAE UP过大:分流比过大调整气体流速和分流比4.分析物质分子量过大,底挥发样品时提高INJ。
OVEN(紧要柱子的最高使样品的汽化温度过低,或柱温度低用温度)5 NPD被污染物(二氧化硅)覆盖更换铷珠6.NPD温度过高(使用或环境温度),气体不纯更换铷珠:避开高温使用7.不分流进样,分流阀关闭快:初始OVEN温高8 检测器与样品不匹配9.样品的挥发调整样品的的浓度或选择合适的溶剂二、峰伸舌峰伸舌多由色谱柱过载减小进样量(可能需提高仪器的sensitivty使用大容量柱子:提高OVEN,INJ温度:增大气体流速三、高峰面积不重复1.进样不重复,偏差大自动进样器:加强手动进样的练习2.其他峰型变化引起的峰错位,干扰3.基线的干扰仪器系统参数设定的更改参数标准化,规范化四、负峰1 Detector有数据处理系统信号极性接反信号连接倒置2 TCD中,样品导热系数大于载气导热系数选择数据处理中的“负峰处理”3 ECD被污染,可能在正峰后跟随负峰清洗ECD,更换之(若有必要)五、样品的检测灵敏度下降1.色谱柱,衬管被污染,使活性物质灵敏度小将清洗衬管:用溶剂(优级纯甲醇)清洗色谱柱:更换之(如有必要)2.进样时样品渗漏(对易挥发物质更甚)查找渗漏点3 在splite汽化进样中,OVEN初始温度过高用低于样品溶剂的初始温度;致使样品汽化后扩散加剧,导致撕沸点样品灵敏度下降使用高沸点溶剂六、峰分叉1 进样过激,不稳定,形成二次进样练习手动进样:使用自动进样器2.色谱柱安装失败重新安装3 spliteless或柱头进样,样品溶剂的混合使用相同的溶剂4.柱子温度波动修理稳控系统5 spliteless进样,量大,时间长。
气相色谱仪故障分析和排除气相色谱仪是一种用于分离和分析混合物中化学物质的仪器。
尽管气相色谱仪在分析过程中表现出众多优点,例如高分辨率、灵敏度和准确性,但在实际使用中仍然存在可能的故障。
本文将探讨一些常见的气相色谱仪故障,并提供一些建议的排除方法。
一、柱塞移动故障柱塞移动故障是一种常见的气相色谱仪故障。
当柱塞在分析期间移动速度异常时,可能导致峰形不对称或峰形不尖锐。
这可能是由于电磁阀故障、移液器故障或移液器底部突出的杂质引起的。
解决方法:1.检查电磁阀,确保其工作正常。
如果需要,更换电磁阀。
2.清洁或更换移液器,确保其底部没有杂质。
确保柱塞移动顺畅。
二、峰形畸变峰形畸变是另一个常见的气相色谱仪故障。
当峰形不对称、峰形峭度减小或出现尾迹时,可能是由流速不均匀、柱压力不稳定、进样问题或柱损坏引起的。
解决方法:1.检查流速。
确保流速稳定且均匀。
如果需要,使用流速调节器进行调整。
2.检查柱压力稳定性。
确保柱的压力稳定,以避免峰形畸变。
如果柱压力不稳定,检查进样器和检测器之间的连接,确保紧固。
3.检查进样器。
确保进样器无堵塞和泄漏现象。
如果有需清洁或更换进样器。
4.检查柱。
如果柱已损坏或老化,建议更换柱。
三、噪音问题噪音问题也是气相色谱仪常见的故障之一、噪音问题可能导致信号不稳定、灵敏度低或峰值不清晰。
解决方法:1.检查并清洁气源、流速调节器和进样器等设备部件。
确保部件清洁,并收紧连接。
2.检查和更换扇形圈。
扇形圈是一种容易磨损的部件,可能引起噪音。
建议在定期保养计划中更换扇形圈。
3.检查样品进样路径,确保路径中没有外来杂质和泄漏。
4.检查并更换老化的柱。
柱老化可能导致噪音问题。
5.检查检测器的噪音水平。
如果噪音过大,建议进行校正或更换检测器。
四、温度控制问题温度控制问题也可能导致气相色谱仪故障。
温度过高或过低可能导致柱分离效果变差或峰形畸变。
解决方法:1.检查温度控制系统,确保温度传感器和控制器正常工作。
化学分析计量CHEMICAL ANALYSIS AND METERAGE第26卷,第4期2017年7月V ol. 26,No. 4July 2017109doi :10.3969/j.issn.1008–6145.2017.04.028Trace 1300气相色谱仪故障排查与期间核查袁世柳1,李世霞2[1.江苏华创检测技术服务有限公司,江苏南通 226000; 2.中国石油大学(华东),山东青岛 266580]摘要 使用赛默飞Trace 1300气相色谱仪进行环境样品分析过程中,出现了FID 信号变弱、点火困难的现象,严重影响检测数据的准确性,干扰正常分析工作。
从样品性质、仪器方法的设置、气路系统以及检测系统进行故障排查,确定故障原因为FID 喷嘴堵塞,点火线圈锈蚀严重。
对维修好后的气相色谱仪进行期间核查,核查结果:基线噪声为0.066 pA ,基线漂移(30 min)为0.321 pA ,FID 检测限为0.094 1 ng /s ,定性重复性为0.062%,定量重复性为1.41%,均满足技术指标要求。
关键词 氢火焰离子化检测器;故障排查;期间核查中图分类号:O652 文献标识码:A 文章编号:1008–6145(2017)04–0109–03Troubleshooting and Period Verification of Trace 1300 Gas ChromatographyYuan Shiliu 1, Li Shixia 2[1. Jiangsu Huachuang Detection Technology Service Co., Ltd., Nantong 226000, China ;2. China University of Petroleum (East China), Qingdao 266580, China ]Abstract In the running process of Thermo Fisher Trace 1300 gas chromatography FID signal became weak and ignition was difficulties ,which seriously affected the accuracy of the detection results and interfered with the normal analysis. Troubleshooting work was carried out mainly from sample properties ,instrument method setting ,gas system and detection system. Causes of trouble were FID nozzle clogging ,and serious corrosion in ignition coil. Period veri fication was carried out after maintaining the gas chromatography. Baseline noise was 0.066 pA ,baseline drift (30 min) was 0.321 pA ,FID detection limit was 0.094 1 ng /s ,the qualitative repeatability was 0.062% and quantitative repeatability was 1.41%,which could meet requirements of technical indexes.Keywords hydrogen flame ionization detector; troubleshooting investigation; period veri fication气相色谱的分离是基于色谱分离机理进行的[1]。
气相色谱仪一般由6大部分组成:气路系统(包括气源和流量的调节与测量元件)、进样系统(包括进样装置和汽化室)、分离系统(色谱柱)、检测系统(各种检测器)、数据采集、处理和控制系统(记录器等)以及辅助系统(包括温控系统、阀系统、数据传输系统等)[2]。
气相色谱仪在化工生产[3–4]、食品安全[5–6]、质量控制[7]、司法鉴定[8–9]、医药分析[10–11]、环境监测[12–13]等领域应用广泛。
Trace 1300气相色谱仪自动化程度高,电路精密[14],一般发生故障只能更换,而大部分故障是由于操作不当,日常维护保养不规范,实验室环境条件恶劣,样品性质复杂,样品未经前处理等原因造成。
仪器状态不佳,若不及时处理,带“病”运行,势必会造成更大的损失。
笔者结合近期实验室Trace 1300气相色谱仪配备的FID 出现的异常现象,进行故障原因排查。
为保证该气相色谱仪在规定的检定周期内依然保持良好的可信度,同时需满足CNAS.CL01《检测和校准实验室能力认可准则》中5.5.10条款内容[15],因此 在排除FID 故障后,安排期间核查。
期间核查不仅可以及时判断FID 运行性能是否得到改善,起到防患于未然、减少损失的作用,更能够及时发现不允许的偏离。
实验室可以采取适当的方法或措施,尽可能减少和降低由于校准状态失效而产生的成本和风险,有效地维护实验室和顾客的利益[15]。
1 故障现象与排查1.1 故障现象江苏华创检测技术服务有限公司实验室使用的赛默飞Trace 1300气相色谱仪配备氢火焰离子化检测器、TriPlus 300型顶空进样器以及TG–联系人:袁世柳;E-mail: 10081229@ 收稿日期:2017–05–12化学分析计量2017年,第26卷,第4期110WAXMS色谱柱(30 m×0.25 mm,0.25 μm),用于分析空气中微量乙醇。
在运行序列的过程中,FID 信号突然掉落至0.3 pA后序列自动暂停,此时仪器开始重新对FID进行点火动作,尝试多次后出现点火困难的现象。
笔者针对这一系列问题进行了故障排查。
1.2 原因分析根据日常的工作经验,对仪器的故障原因进行分析,原因可能如下:(1)实验室环境不满足Trace 1300气相色谱仪运行条件。
(2)分析乙醇用的仪器方法中氢气、空气、尾吹气流量设置不合适。
(3)样品经顶空进样,携带大量水汽进入检测器,分析乙醇的仪器方法检测器温度设定值不够高,可能会导致水汽富集。
(4)氢气由氢气发生器提供且故障发生之前更换过电解液与硅胶,可能氢气纯度不够。
(5)由于FID检测器购买已满一年,一直高负荷运行,从未拆卸清洗,且样品复杂,少部分样品水分含量高,大部分样品需以二硫化碳为解吸液进行前处理,可能导致点火线圈生锈腐蚀、喷嘴部分堵塞、收集极内壁严重污染。
1.3 故障排查对故障可能发生的原因进行逐步排查,排查过程如下:(1)查阅发生故障当天实验室的温湿度记录,温度为20.5℃,相对湿度为62%,满足Trace 1300型气相色谱仪的工作环境要求;(2)调阅分析乙醇的仪器方法和参数设定,氢空尾吹比为1∶10∶1,柱流量为1.00 mL/min,检测器温度为280℃,尾吹气流量为35.0 mL/min,各项参数均合理;(3)断开氢气发生器与气相色谱仪的管路连接,对氢气发生器进行检漏并放空30 min,然后重新连接管路并检漏;(4)拆下FID各部件,用清洁刷擦洗收集极,使用高纯氮气吹出松散的材料,然后用甲醇洗涤,在70℃烘箱内干燥0.5 h;使用细铁丝小心疏通FID 喷嘴,配制甲醇–丙酮溶液(体积比1∶1)清洗FID 喷嘴内部,用高纯氮气吹扫干燥FID喷嘴;用细砂纸小心打磨点火线圈至光亮,避免折断点火线圈;用甲醇擦拭极化电极并干燥。
重新装配上各部件,确认各个线缆接触良好,并确保FID信号杆弹簧与收集极紧密接触;(5)重新连接色谱柱,更换新的石墨垫,进行系统检漏操作,确保系统无漏气。
经过上述一系列故障原因排查,确认是FID喷嘴堵塞,点火线圈锈蚀严重。
2 期间核查为确认仪器的稳定性、准确性以及再现性,需进行期间核查。
安排期间核查可以判断仪器是否正常运行,起到防患于未然的作用[16]。
期间核查方法一般依据CNAS文件、仪器检定规程、仪器使用说明书等,期间核查主要方法:使用标准物质法、方法比对法、使用仪器附带设备核查法、仪器比对法、对保留样品量值重新测量法、检定与校准法[17–19]。
结合本实验室现状,从经济性、可行性、可靠性及安全性等4方面综合考虑,确定本次气相色谱仪期间核查参照JJG 700–2016 《气相色谱仪检定规程》[20]进行操作。
2.1 核查参数按照JJG 700–2016检定规程的要求,核查的主要参数是基线噪声、漂移、FID检测限和重复性。
2.2 核查条件及试剂(1)AI 1310型自动进样器(赛默飞世尔科技公司);(2)苯:优级纯,批号20141222,国药集团化学试剂有限公司;(3)甲苯:分析纯,批号150601,西陇化工股份有限公司;(4)环境条件:温度19.5℃,相对湿度61%;(5)仪器核查条件见表1。
表1 Trace 1300型气相色谱仪期间核查条件项目参数值柱流量/(mL·min–1) 1.50分流比20∶1吹扫流量/(mL·min–1) 5.00助燃气流量/(mL·min–1)350燃气流量/(mL·min–1)35.0尾吹气流量/(mL·min–1)35.0汽化室温度/℃200色谱柱升温程序80℃(保持3 min),以10℃/min升温至150℃FID温度/℃280进样体积/μL 1.0色谱柱TG-WAXMS柱(30 m×0.25 mm, 0.25 μm) 2.3 核查方法2.3.1 基线噪声和漂移按表1的核查条件,记录基线30 min,选取基111袁世柳,等:Trace 1300气相色谱仪故障排查与期间核查线中噪声最大峰的峰高对应的信号值为该气相色谱仪的基线噪声;基线偏离起始点最大的响应信号值为仪器的基线漂移。
2.3.2 FID 检测限与重复性待基线稳定后,经自动进样系统注入苯质量浓度为81.0 mg /L 的苯甲苯溶液,连续测量7次,记录苯的色谱峰面积与保留时间,然后计算FID 的检测限及重复性。
根据JJG 700–2016,检测限按式(1)计算。
(1)D ANW2FID =式中:D FID ——FID 检测限,g /s ;N ——基线噪声,A ;W ——苯的进样量,g ;A ——苯色谱峰面积的平均值,A ·s 。
2.4 核查数据和结果判断用Trace 1300气相色谱仪对苯进行定性、定量重复性试验,试验结果见表2,核查结果及技术指标要求见表3。
