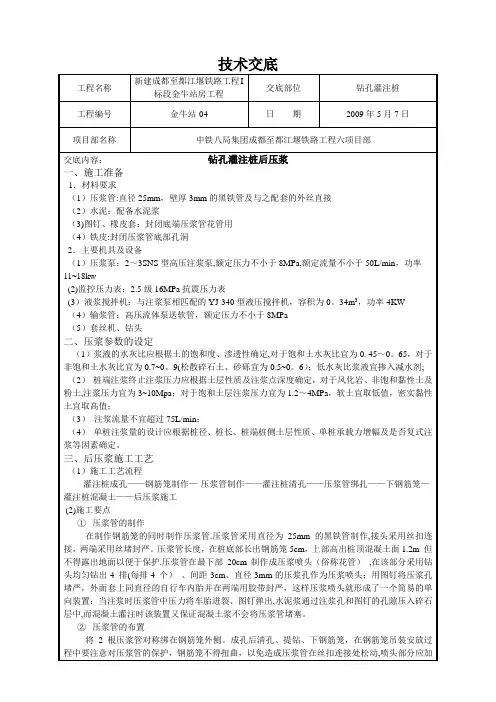

钻孔灌注桩后压浆技术交底

（5）套丝机、钻头
二、压浆参数的设定
（1）浆液的水灰比应根据土的饱和度、渗透性确定，对于饱和土水灰比宜为0. 45~0.65，对于非饱和土水灰比宜为0.7~0.9(松散碎石土、砂砾宜为0.5~0.6)；低水灰比浆液宜掺入减水剂；
（2）桩端注浆终止注浆压力应根据土层性质及注浆点深度确定，对于风化岩、非饱和黏性土及粉土，注浆压力宜为3~10Mpa；对于饱和土层注浆压力宜为1.2~4MPa，软土宜取低值，密实黏性土宜取高值；
3压浆桩位的选择
根据以往工程实践，在碎石层中，水泥浆在工作压力作用下影响面积较大。为防止压浆时水泥浆液从临近薄弱地点冒出，压浆的桩应在混凝土灌注完成3～7d后，并且该桩周围至少8m范围内没有钻机钻孔作业，该范围内的桩混凝土灌注完成也应在3d以上。
④压浆施工顺序
压浆时最好采用整个承台群桩一次性压浆，压浆先施工周圈桩位再施工中间桩；压浆时采用2根桩循环压浆，即先压第1根桩的A管，压浆量约占总量的70 %压完后再压另1根桩的A管，然后依次为第1根桩的B管和第2根桩的B管，这样就能保证同一根桩2根管压浆时间间隔30～60min以上，给水泥浆一个在碎石层中扩散的时间。压浆时应做好施工记录，记录的内容应包括施工时间、压浆开始及结束时间、压浆数量以及出现的异常情况和处理的措施等。
2压浆管的布置
将2根压浆管对称绑在钢筋笼外侧。成孔后清孔、提钻、下钢筋笼，在钢筋笼吊装安放过程中要注意对压浆管的保护，钢筋笼不得扭曲，以免造成压浆管在丝扣连接处松动，喷头部分应加混凝土垫块保护，不得摩擦孔壁以免车胎破裂造成压浆孔的堵塞。将压浆管与钢筋笼焊接时,注意不得将管体焊穿、烧伤,不得有孔洞;管间联接要在丝口上绕上止水胶带,防止渗漏,并用管钳将丝口拧紧;压浆管位置要准确,在笼中要竖直,管间联接不得错位;下钢筋笼时,在压浆管内注水。按照规范要求灌注混凝土。
（4）铁皮：封闭压浆管底部孔洞
2．主要机具及设备
（1）压浆泵：2~3SNS型高压注浆泵，额定压力不小于8MPa，额定流量不小于50L/min，功率11~18kw
（2）监控压力表：2.5级16MPa抗震压力表
（3）液浆搅拌机：与注浆泵相匹配的YJ-340型液压搅拌机，容积为0.34m3，功率4KW
（4）输浆管：高压流体泵送软管，额定压力不小于8MPa
（3）单桩压浆量不足
压浆时最好采用整个承台群桩一次性压浆，压浆先施工周圈桩形成一个封闭圈，再施工中间，能保证中间桩位的压浆质量，若出现个别桩压浆量达不到设计要求，可视情况加大临近桩的压浆量作为补充。
五、质量检查和验收
（1）后注浆施工完成后应提供水泥材质检验报告、压力表检定证书、试注浆记录、设计工艺参数、后注浆作业记录、特殊情况处理记录等资料；
（3）注浆流量不宜超过75L/min；
（4）单桩注浆量的设计应根据桩径、桩长、桩端桩侧土层性质、单桩承载力增幅及是否复式注浆等因素确定。
三、后压浆施工工艺
（1）施工工艺流程
灌注桩成孔——钢筋笼制作——压浆管制作——灌注桩清孔——压浆管绑扎——下钢筋笼——灌注桩混凝土——后压浆施工
（2）施工要点
1压浆管的制作
四、压浆施工中出现的问题和相应措施
（1）喷头打不开
压力达到10MPa以上仍然打不开压浆喷头，说明喷头部位已经损坏，不要强行增加压力，可在另一根管中补足压浆数量。
（2）出现冒浆
压浆时常会发生水泥浆沿着桩侧或在其他部位冒浆的现象，若水泥浆液是在其他桩或者地面上冒出，说明桩底已经饱和，可以停止压浆；若从本桩侧壁冒浆，压浆量也满足或接近了设计要求，可以停止压浆；若从本桩侧壁冒浆且压浆量较少，可将该压浆管用清水或用压力水冲洗干净，等到第2天原来压入的水泥浆液终凝固化、堵塞冒浆的毛细孔道时再重新压浆。
工程名称
新建成都至都江堰铁路工程I标段金牛站房工程
交底部位
钻孔灌注桩
工程编号
金牛站—04
日期
2009年5月7日
项目部名称
中铁八局集团成都至都江堰铁来自百度文库工程六项目部
交底内容：钻孔灌注桩后压浆
一、施工准备
1．材料要求
（1）压浆管：直径25mm，壁厚3mm的黑铁管及与之配套的外丝直接
（2）水泥：配备水泥浆
（3）图钉、橡皮套：封闭底端压浆管花管用
（2）在桩身混凝土强度达到设计要求的条件下，承载力检验应在后注浆20d后进行，浆液中掺入早强剂时可于注浆15d后进行。
技术负责人：交底人：工程部接交人：
分包单位接交人：
班组接交人：
在制作钢筋笼的同时制作压浆管。压浆管采用直径为25mm的黑铁管制作，接头采用丝扣连接，两端采用丝堵封严。压浆管长度，在桩底部长出钢筋笼5cm，上部高出桩顶混凝土面1.2m但不得露出地面以便于保护。压浆管在最下部20cm制作成压浆喷头（俗称花管），在该部分采用钻头均匀钻出4排（每排4个）、间距3cm、直径3mm的压浆孔作为压浆喷头；用图钉将压浆孔堵严，外面套上同直径的自行车内胎并在两端用胶带封严，这样压浆喷头就形成了一个简易的单向装置：当注浆时压浆管中压力将车胎迸裂、图钉弹出，水泥浆通过注浆孔和图钉的孔隙压入碎石层中，而混凝土灌注时该装置又保证混凝土浆不会将压浆管堵塞。
