建筑玻璃幕墙光反射影响分析报告

上海敬贤养护院项目

建筑玻璃幕墙光反射影响分析报告

建设单位：上海琼阁电子科技股份有限公司评价单位：上海环科环境评估咨询有限公司

2019年02月

采用玻璃

幕墙建筑

E楼（社区活动中心）西立面视角效果图

西立面视角效果图（社区文化中心）

目录

1.工程概况 (1)

1.1工程名称及项目由来 (1)

1.2工程所处位置 (1)

1.3建筑物性质、地上部分建筑使用功能 (1)

1.4建筑高度、层数和层高 (2)

1.5建筑各平面的形状和尺寸 (2)

1.6项目单体的主体结构形式 (2)

1.7幕墙玻璃在各单体各立面上的高度、位置、面积 (3)

2.玻璃幕墙类型及选材 (6)

2.1玻璃幕墙类型及其设计要点 (6)

2.1.1玻璃幕墙类型 (6)

2.1.2玻璃百叶设计情况 (6)

2.1.3采光顶雨棚设计情况 (6)

2.2玻璃性能参数 (7)

2.3幕墙材料与国家和本市建筑材料标准的相符性分析 (7)

3.建筑所在区域情况分析 (8)

3.1项目周边环境情况和区域环境特点 (8)

3.2敏感目标汇总 (8)

3.3潜在的遮挡建筑和敏感目标识别 (9)

4.玻璃幕墙光反射评价依据 (10)

4.1法律、法规 (10)

4.2评价对象和评价范围 (10)

4.3评价标准 (10)

4.4评价方法 (11)

4.4.1计算太阳位置 (11)

4.4.2照度和亮度计算 (12)

4.4.3反射光入射角(θ)计算 (12)

5.玻璃幕墙反射光影响分析 (13)

5.1计算参数 (13)

5.1.1计算日期 (13)

5.1.2计算时间 (13)

5.1.3玻璃幕墙建模及编号 (14)

5.1.4亮度值计算 (14)

5.2敏感建筑影响分析 (16)

5.3敏感道路影响分析 (17)

5.4二次反射光影响分析 (17)

6.反射光防治措施 (18)

7.结论 (19)

7.1项目概况 (19)

7.2反射光影响情况 (19)

7.3总体评价结论 (19)

附图：

1.工程概况

1.1工程名称及项目由来

项目名称：上海敬贤养护院项目

建设单位：上海琼阁电子科技股份有限公司

项目由来：本工程为上海敬贤养护院项目，总建筑面积26.8万m2，其中地上建筑面积20.6万m2。建筑物单体主要由十六幢地上8~15层养老公寓、十三幢地上1~11层配套设施和独立地下车库等组成，共29栋楼。仅在小镇中心E楼以及社区文化中心采用玻璃幕墙体系，其余建筑均为窗结构。

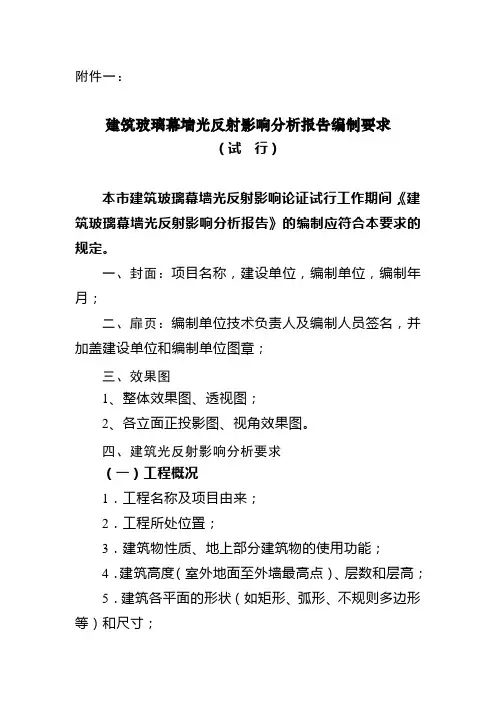

由于建筑外立面效果等方面的要求，本项目小镇中心E楼以及社区文化中心外立面设置玻璃幕墙。根据上海市人民政府《上海市建筑玻璃幕墙管理办法》（市政府77号令）及《上海市环境保护局关于进一步规范开展建筑玻璃幕墙光反射影响论证工作的通知》（沪环保评（2015）522号）有关规定，本项目必须经过光反射对周围环境的影响分析论证。为此，我单位受建设单位上海琼阁电子科技股份有限公司委托就上海敬贤养护院项目玻璃幕墙光反射对周边环境的影响进行分析，并提出相应的措施及建议。

1.2工程所处位置

本项目位于奉贤区奉城镇大叶公路以北、申杰路以东，毗邻浦东新区

项目地理位置图和区域位置图见附图1、附图2。

1.3建筑物性质、地上部分建筑使用功能

用地性质：医疗卫生(C5)、其他公共设施（C9）、文化设施(C3)

项目使用性质：公共建筑；

其中本项目次涉及玻璃幕墙建筑仅为社区文化中心、小镇中心E（社区活动中心）。其中社区文化中心为文化设施建筑。含展览馆、报告厅、游乐中心、社区食堂，生活服务点等功能。以老年人生活为中心，打造一个多功能，多层次的活力养老社区。小镇中心E（社区活动中心）是与社区文化中心配套的，集餐饮、娱乐、休闲为一体的多功能活动中心。

1.4建筑高度、层数和层高

本项目包括小镇中心E楼以及社区文化中心，其中小镇中心E楼地上3 层，地下1 层，建筑总高度16.55米，地上建筑面积4635 m2。社区文化中心地上3层，建筑总高度22.15米，总建筑面积9018m2。

1.5建筑各平面的形状和尺寸

社区文化中心（18#）：平面为多边形，东西宽43.90 米，南北宽16.30 米。

社区活动中心（E楼）：平面为平行四边形，东西宽39.50 米，南北宽80.50 米。

图1-1采用玻璃幕墙建筑平面布置以及尺寸标注图

1.6项目单体的主体结构形式

社区文化中心（18#）为钢框架结构体系；社区活动中心（E楼）为框架结构体系。

1.7幕墙玻璃在各单体各立面上的高度、位置、面积

项目没有采用玻璃雨棚（入口雨棚均为铝板雨棚）、玻璃采光顶，立面均为竖直玻璃幕墙，没有倾斜玻璃幕墙，没有采用弧形玻璃。具体玻璃幕墙在建筑立面上的位置以及高度见下表，具体玻璃幕墙在立面以及平面上的位置见下图所示：

表1-1建筑各立面玻璃幕墙高度、面积以及玻墙比表格

玻璃幕墙位置

图1.7-2（1）小镇中心E楼玻璃幕墙分布（东南视角）玻璃幕墙位置

图1.7-2（2）小镇中心E楼玻璃幕墙分布（西北视角）

玻璃幕墙位置

玻璃百叶位置

图1.7-3（1）社会文化中心玻璃幕墙分布（东北视角）

玻璃幕墙位置

玻璃百叶位置

图1.7-3（2）社会文化中心玻璃幕墙分布（西南视角）
