复习课本，课后每章作业题，以及打印习题
做过作业题每个都必须掌握，没掌握看书，涉及到公式记住，讲过的题必须掌
握方法，
一绪论
1、机器的基本组成要素是什么？
【答】机械系统总是由一些机构组成，每个机构又是由许多零件组成。所以，机器的基本组成要素就是机械零件。
2、什么是通用零件？什么是专用零件？试各举三个实例。
【答】在各种机器中经常能用到的零件称为通用零件。如螺钉、齿轮、弹簧、链轮等。
在特定类型的机器中才能用到的零件称为专用零件。如汽轮机的叶片、内燃机的活塞、曲轴等。
3、在机械零件设计过程中，如何把握零件与机器的关系？
【答】在相互连接方面，机器与零件有着相互制约的关系；
在相对运动方面，机器中各个零件的运动需要满足整个机器运动规律的要求；
在机器的性能方面，机器的整体性能依赖于各个零件的性能，而每个零件的设计或选择又和机器整机的性能要求分不开。
二机械设计总论
1、机器由哪三个基本组成部分组成？传动装置的作用是什么？
【答】机器的三个基本组成部分是：原动机部分、执行部分和传动部分。
传动装置的作用：介于机器的原动机和执行部分之间，改变原动机提供的运动和动力参数，以满足执行部分的要求。
2、什么叫机械零件的失效？机械零件的主要失效形式有哪些？
【答】机械零件由于某种原因丧失工作能力或达不到设计要求的性能称为失效。
机械零件的主要失效形式有
1）整体断裂；
2）过大的残余变形（塑性变形）；
3）零件的表面破坏，主要是腐蚀、磨损和接触疲劳；
4）破坏正常工作条件引起的失效：有些零件只有在一定的工作条件下才能正常工作，如果破坏了这些必要的条件，则将发生不同类型的失效，如带传动的打滑，高速转子由于共振而引起断裂，滑动轴承由于过热而引起的胶合等。
3、什么是机械零件的设计准则？机械零件的主要设计准则有哪些？
【答】机械零件的设计准则是指机械零件设计计算时应遵循的原则。
机械零件的主要设计准则有：强度准则、刚度准则、寿命准则、振动稳定性准则、可靠性准则
三 机械零件的强度
1、影响机械零件疲劳强度的主要因素有哪些？在设计中可以采用哪些措施提高机械零件的疲劳强度？
【答】影响机械零件疲劳强度的主要因素有零件几何形状、尺寸大小、加工质量及强化因素。
零件设计时，可以采用如下的措施来提高机械零件的疲劳强度：
1）尽可能降低零件上应力集中的影响是提高零件疲劳强度的首要措施。应尽量减少零件结构形状和尺寸的突变或使其变化尽可能地平滑和均匀。在不可避免地要产生较大的应力集中的结构处，可采用减荷槽来降低应力集中的作用；
2）选用疲劳强度大的材料和规定能够提高材料疲劳强度的热处理方法及强化工艺；
3）提高零件的表面质量；
4）尽可能地减小或消除零件表面可能发生的初始裂纹的尺寸，对于延长零件的疲劳寿命有着比提高材料性能更为显著的作用。
2、已知某材料的1801=-σMPa ，循环基数取60105?=N ，m =9，试求循环次数N 分别为7000，25000，
620000次时的有限寿命弯曲疲劳极限。
【解】由公式 m r rN N
N 0σσ= 得 N 1 = 7000时 MPa 6.3737000
10518096
10111=?==--m N N N σσ 3、已知一材料的力学性能260=s σMPa ，1701=-σMPa ，2.0=σψ，试按比例绘制该材料的简化极限应力线图。
【解】由公式3-6 00
12σσσψσ-=- 得
MPa 33.2832
.0117021210=+?=+=-σψσσ 简化极限应力线图上各点的坐标分别为
）
，（）；，（）；，（02607.1417.1411700C D A '' 按比例绘制的简化极限应力线图如图所示。
略
2、机件磨损的过程大致可分为几个阶段？每个阶段的特征如何？
【答】试验结果表明，机械零件的一般磨损过程大致分为三个阶段，即磨合阶段、稳定磨损阶段及剧烈磨损阶段。
1） 磨合阶段：新的摩擦副表面较粗糙，在一定载荷的作用下，摩擦表面逐渐被磨平，实际接触面
积逐渐增大，磨损速度开始很快，然后减慢；
2） 稳定磨损阶段：经过磨合，摩擦表面加工硬化，微观几何形状改变，从而建立了弹性接触的条
件，磨损速度缓慢，处于稳定状态；
3） 剧烈磨损阶段：经过较长时间的稳定磨损后，因零件表面遭到破化，湿摩擦条件发生加大的变
化（如温度的急剧升高，金属组织的变化等），磨损速度急剧增加，这时机械效率下降，精度降
低，出现异常的噪声及振动，最后导致零件失效。
四 螺纹连接和螺旋传动
1、简要分析普通螺纹、矩形螺纹、梯形螺纹和锯齿形螺纹的特点，并说明哪些螺纹适合用于连接，哪些
螺纹适合用于传动？哪些螺纹已经标准化？
【答】普通螺纹：牙型为等边三角形，牙型角60度，内外螺纹旋合后留有径向间隙，外螺纹牙根允许有较大的圆角，以减小应力集中。同一公称直径按螺距大小，分为粗牙和细牙，细牙螺纹升角小，自锁性好，抗剪切强度高，但因牙细不耐磨，容易滑扣。应用：一般连接多用粗牙螺纹。细牙螺纹常用于细小零件，薄壁管件或受冲击振动和变载荷的连接中，也可作为微调机构的调整螺纹用。
矩形螺纹：牙型为正方形，牙型角ο0=α，传动效率较其它螺纹高，但牙根强度弱，螺旋副磨损后，间隙难以修复和补偿，传动精度降低。
梯形螺纹：牙型为等腰梯形，牙型角为30度，内外螺纹以锥面贴紧不易松动，工艺较好，牙根强度高，对中性好。主要用于传动螺纹。
锯齿型螺纹：牙型为不等腰梯形，工作面的牙侧角3度，非工作面牙侧角30度。外螺纹牙根有较大的圆角，以减小应力集中，内外螺纹旋合后，大径无间隙便于对中，兼有矩形螺纹传动效率高和梯形螺纹牙型螺纹牙根强度高的特点。用于单向受力的传动螺纹。
普通螺纹适合用于连接，矩形螺纹、梯形螺纹和锯齿形螺纹适合用于传动。
普通螺纹、、梯形螺纹和锯齿形螺纹已经标准化。
2、将承受轴向变载荷连接螺栓的光杆部分做的细些有什么好处？
【答】可以减小螺栓的刚度，从而提高螺栓连接的强度。
3、螺纹连接为何要防松？常见的防松方法有哪些？
【答】连接用螺纹紧固件一般都能满足自锁条件，并且拧紧后，螺母、螺栓头部等承压面处的摩擦也都有防松作用，因此在承受静载荷和工作温度变化不大时，螺纹连接一般都不会自动松脱。但在冲击、振动、变载荷及温度变化较大的情况下，连接有可能松动，甚至松开，造成连接失效，引起机器损坏，甚至导致严重的人身事故等。所以在设计螺纹连接时，必须考虑防松问题。
螺纹连接防松的根本问题在于防止螺旋副相对转动。具体的防松装置或方法很多，按工作原理可分为摩擦防松、机械防松和其它方法，如端面冲点法防松、粘合法防松，防松效果良好，但仅适用于很少拆开或不拆的连接。
4、简要说明螺纹连接的主要类型和特点。
【答】螺纹联接的主要类型有螺栓联接、螺钉联接、双头螺柱联接和紧定螺钉联接四种。主要特点是： １）螺栓联接：有普通螺栓联接和铰制孔螺栓联接两种。普通螺栓联接被联接件的通孔与螺栓杆之间有间隙，所以孔的加工精度可以低些，不需在被联接件上切制螺纹，同时结构简单、装拆方便，所以应用最广。铰制孔螺栓联接螺栓杆与孔之间没有间隙，能确定被联接件的相对位置，并能承受横向载荷。
2）螺钉联接：螺钉直接旋入被联接件的螺纹孔中。适用于被联接件之一较厚，或另一端不能装螺母的场合。由于不用螺母，所以易于实现外观平整、结构紧凑；但要在被联接件上切制螺纹，因而其结构比螺栓联接复杂一些。 不适用于经常拆装的场合。如经常拆装，会使螺纹孔磨损，导致被联接件过早失效。
3）双头螺柱联接：使用两端均有螺纹的螺柱，一端旋入并紧定在较厚被联接件的螺纹孔中，另一端穿过较薄被联接件的通孔，加上垫片，旋上螺母并拧紧，即成为双头螺柱联接。这种联接在结构上较前两种复杂，但兼有前两者的特点，即便于拆装，又可用于有较厚被联接件或要求结构紧凑的场合。
４）紧定螺钉联接：将紧定螺钉拧入一零件的螺纹孔中，其末端顶住另一零件的表面，或顶入相应的凹坑中，以固定两个零件的相对位置，并可传递不大的力或扭矩,多用于固定轴上零件的相对位置。
5、简要说明平垫圈、斜垫圈和球面垫圈的用途？
【答】垫圈的主要作用是增加被联接件的支承面积或避免拧紧螺母时擦伤被联接件的表面。常用的是平垫圈。当被联接件表面有斜度时，应使用斜垫圈，特殊情况下可使用球面垫圈。
6、在铸、锻件等的粗糙表面上安装螺栓时，为何应制成凸台或沉头座？
【答】1）降低表面粗造度，保证连接的紧密性；2）避免螺栓承受偏心载荷；3）减少加工面，降低加工成本。
7、受轴向载荷的紧螺栓连接，被连接钢板间采用橡胶垫片。已知螺栓预紧力150000=F N ，当受轴向工
作载荷10000=F N 时，求螺栓所受的总拉力及被连接件之间的残余预紧力。
【解】 采用橡胶垫片密封，取螺栓的相对刚度
9.0=+m
b b C C C 由教材公式（5-18），螺栓总拉力 24000100009.0150002=?+=++=F C C C F F m
b b N 由教材公式（5.15），残余预紧力为
14000100002400021=-=-=F F F N
键、花键、无键连接和销连接
1、分析比较平键和楔键的工作特点和应用场合。
【答】平键连接的工作面是两侧面，上表面与轮毂槽底之间留有间隙，工作时，靠键与键槽的互压传
递转矩，但不能实现轴上零件的轴向定位，所以也不能承受轴向力。具有制造简单、装拆方便、定心性较好等优点，应用广泛。
楔键连接的工作面是上下面，其上表面和轮毂键槽底面均有1:100的斜度，装配时需打紧，靠楔紧后上下面产生的摩擦力传递转矩，并能实现轴上零件的轴向固定和承受单向轴向力。由于楔紧后使轴和轮毂产生偏心，故多用于定心精度要求不高、载荷平稳和低速的场合。
2、平键连接有哪些失效形式？普通平键的截面尺寸和长度如何确定？
【答】平键连接的主要失效形式是较弱零件（通常为轮毂）的工作面被压溃（静连接）或磨损（动连接，特别是在载荷作用下移动时），除非有严重过载，一般不会出现键的剪断。键的截面尺寸h b ?应根据轴径d 从键的标准中选取。
键的长度L 可参照轮毂长度从标准中选取，L 值应略短于轮毂长度。
3、为什么采用两个平键时，一般布置在沿周向相隔180°的位置，采用两个楔键时，则应沿周向相隔90°～120°，而采用两个半圆键时，却布置在轴的同一母线上？
【答】两个平键连接，一般沿周向相隔ο180布置，对轴的削弱均匀，并且两键的挤压力对轴平衡，对轴不产生附加弯矩，受力状态好。
采用两个楔键时，相隔οο120~90布置。若夹角过小，则对轴的局部削弱过大。若夹角过大，则两个楔键的总承载能力下降。当夹角为ο180时，两个楔键的承载能力大体上只相当于一个楔键盘的承载能力。
采用两个半圆键时，在轴的同一母线上布置。半圆键对轴的削弱较大，两个半圆键不能放在同一横截面上。只能放在同一母线上。
4、如图所示的凸缘半联轴器及圆柱齿轮，分别用键与减速器的低速轴相连接。试选择两处键的类型及尺寸，并校核其强度。已知：轴的材料为45钢，传递的转矩为1000=T N.m ，齿轮用锻钢制造，半联轴器用灰铸铁制成，工作时有轻微冲击。
【解】
（1）确定联轴器段的键
根据结构特点，选A 型平键。由轴径mm d 70=，
查手册得键的截面尺寸为mm b 20=，mm h 12=，
取键的公称长度mm L 110=。
键的标记：键1979-GB /T1069 11020?
键的工作长度为mm b L l 9020110=-=-=，
键与轮毂键槽接触高度为mm h k 62/==，根据联轴
器材料铸铁，载荷有轻微冲击，查教材表6-1，取许用
挤压应力MPa p 55][=σ，则其挤压强度 题 4 图
][5591.5270
9061000100021023p p MPa MPa kld T σσ=≤=????=?= 满足强度要求。
（注：该键也可以选择长度125=L mm 。）
（2）确定齿轮段的键
根据结构特点，选A 型平键。由轴径mm 90=d ，查手册得键的截面尺寸为mm 25=b ，mm 14=h ，取键的公称长度mm 80=L 。
键的标记：键1979-GB /T1069 8025?
键的工作长度为mm 552580=-=-=b L l ，键与轮毂键槽接触高度为mm 72/==h k ，根据齿轮材料为钢，载荷有轻微冲击，查教材表6-1，取许用挤压应力MPa 110][=p σ，则其挤压强度
MPa 110][MPa 72.5790
55710100021023
3=≤=????=?=p p kld T σσ满足强度要求。 五 带 传 动
1、影响带传动工作能力的因素有哪些？
【答】由公式（8-7）α
α
f f ec e e F F /11/1120+-=
影响带传动工作能力的因素有： （1） 预紧力：预紧力越大，工作能力越强，但应适度，以避免过大拉应力；
（2） 包角：包角越大越好，一般不小于120度；
（3） 摩擦系数：摩擦系数越大越好。
2、带传动的带速为什么不宜太高也不宜太低？
【答】由公式（8-10）A c 2
υσ=可知，为避免过大的离心应力，带速不宜太高；
1） 由公式（8-3）和（8-4）可知，紧边拉力
υP F F F F e 10002001+=+
= 因此，为避免紧边过大的拉应力A F 1
1=σ，带速不宜太低。
3、带传动中的弹性滑动和打滑是怎样产生的？对带传动有何影响？
【答】带传动中的弹性滑动是由于带松边和紧边拉力不同，导致带的弹性变形并引起带与带轮之间发生相对微小滑动产生的，是带传动固有的物理现象。
带传动中由于工作载荷超过临界值并进一步增大时，带与带轮间将产生显著的相对滑动，这种现象称为打滑。打滑将使带的磨损加剧，从动轮转速急剧降低，甚至使传动失效，这种情况应当避免。
4、带传动的主要失效形式和设计准则是什么？
【答】带传动的主要失效形式是打滑和疲劳破坏。
带传动的设计准则是在保证带传动不打滑的条件下，具有一定的疲劳强度和寿命。
六 链 传 动
1、与带传动相比，链传动有哪些优缺点？
【答】与属于摩擦传动的带传动相比，链传动无弹性滑动和打滑现象，因而能保证准确的平均传动比，传动效率较高；又因链条不需要像带那样张得很，所以作用于轴上的径向压力较小；在同样的条件下，链传动结构较为紧凑。同时链传动能在高温和低温的情况下工作。
2、何谓链传动的多边形效应？如何减轻多边形效应的影响？
【答】链传动运动中由于链条围绕在链轮上形成了正多边形，造成了运动的不均匀性，称为链传动的多边形效应。这是链传动固有的特性。
减轻链传动多边形效应的主要措施有：
1） 减小链条节距；
2） 增加链轮齿数;
3） 降低链速。
3、简述滚子链传动的主要失效形式和原因。
【答】滚子链传动的主要失效形式和原因如下：
1）链的疲劳破坏：链在工作时，周而复始地由松边到紧边不断运动着，因而它的各个元件都是在变应力作用下工作，经过一定循环次数后，链板将会出现疲劳断裂，或者套筒、滚子表面将会出现疲劳点蚀（多边形效应引起的冲击疲劳）。
2）链条铰链的磨损：链条在工作过程中，由于铰链的销轴与套筒间承受较大的压力，传动时彼此又产生相对转动,导致铰链磨损,使链条总长伸长,从而使链的松边垂度变化,增大动载荷,发生振动,引起跳齿,加大噪声以及其它破坏,如销轴因磨损削弱而断裂等。
3）链条铰链的胶合：当链轮转速高达一定数值时，链节啮入时受到的冲击能量增大，销轴和套筒间润滑油被破坏，使两者的工作表面在很高的温度和压力下直接接触，从而导致胶合。因此，胶合在一定程度上限制了链的传动的极限转速。
4）链条静力拉断：低速（6.0<υ
m/s ）的链条过载，并超过了链条静力强度的情况下，链条就会被
拉断。 七 齿 轮 传 动
1、齿轮传动常见的失效形式有哪些？简要说明闭式硬齿面、闭式软齿面和开式齿轮传动的设计准则。
【答】齿轮传动常见的失效形式有以下几种：（1）轮齿折断；（2）齿面点蚀；（3）齿面磨损；（4）齿面胶合；（5）塑性变形。
闭式硬齿面的设计以保证齿根弯曲疲劳强度为主；闭式软齿面的设计通常以保证齿面接触疲劳强度为
主；开式齿轮传动的设计目前仅以保证齿根弯曲疲劳强度作为设计准则。
2、简要分析说明齿轮轮齿修缘和做成鼓形齿的目的。
【答】齿轮轮齿修缘是为了减小齿轮传动过程中由于各种原因引起的动载荷。做成鼓形是为了改善载荷沿接触线分布不均的程度。
3、软齿面齿轮传动设计时，为何小齿轮的齿面硬度应比大齿轮的齿面硬度大30～50 HBS ？
【答】金属制的软齿面齿轮配对的两轮齿中，小齿轮齿根强度较弱，且小齿轮的应力循环次数较多，当大小齿轮有较大硬度差时，较硬的小齿轮会对较软的大齿轮齿面产生冷作硬化的作用，可提高大齿轮的接触疲劳强度。所以要求小齿轮齿面硬度比大齿轮大30~50HBS 。
八 蜗 杆 传 动
1、简述蜗杆传动的特点和应用场合？
【答】蜗杆传动的主要特点有：（1）传动比大，零件数目少，结构紧凑；（2）冲击载荷小、传动平稳，噪声低；（3）当蜗杆的螺旋升角小于啮合面的当量摩擦角时，蜗杆传动具有自锁性；（4）摩擦损失较大，效率低；当传动具有自锁性时，效率仅为0。4左右；（5）由于摩擦与磨损严重，常需耗用有色金属制造蜗轮（或轮圈），以便与钢制蜗杆配对组成减摩性良好的滑动摩擦副。
蜗杆传动通常用于空间两轴线交错，要求结构紧凑，传动比大的减速装置，也有少数机器用作增速装置。
2、蜗杆直径系数的含义是什么？为什么要引入蜗杆直径系数？
【答】蜗杆直径系数是蜗杆分度圆直径和模数的比值。
m
d q 1= 引入蜗杆直径系数是为了限制蜗轮滚刀的数目及便于滚刀的标准化。
3、为什么蜗轮的端面模数是标准值？蜗杆传动的正确啮合条件是什么？
【答】1）在中间平面上，普通圆柱蜗杆传动就相当于齿条与齿轮的啮合传动。所以在设计蜗杆传动时，均取中间平面上的参数（如模数、压力角等）和尺寸（如齿顶圆、分度圆等）为基准，并沿用齿轮传动的计算关系。对于蜗轮来说，端面模数等于中间平面上的模数。
2）蜗杆传动的正确啮合条件是：蜗杆的轴向模数等于蜗轮的端面模数，蜗杆的轴向压力角等于蜗轮的端面压力角，蜗杆中圆柱上螺旋线的导程角等于蜗轮分度圆上的螺旋角，且螺旋线方向相同。即
m m m t a ==21；21t a αα=；βγ=
4、蜗杆传动的主要失效形式是什么？相应的设计准则是什么？
【答】蜗杆传动的失效形式主要有齿面点蚀、齿根折断、齿面胶合及过度磨损等。
在开式传动中多发生齿面磨损和轮齿折断，因此应以保证齿根弯曲疲劳强度作为开式传动的主要设计准则。
在闭式传动中，蜗杆副多因齿面胶合或点蚀而失效。因此，通常是按齿面接触疲劳强度进行设计，而按齿根弯曲疲劳强度进行校核。
对于闭式传动，由于散热较为困难，还应作热平衡核算。
九 滑 动 轴 承
1、滑动轴承的失效形式有哪些？
【答】滑动轴承的失效形式有：磨粒磨损、刮伤、咬合（胶合）、疲劳剥落和腐蚀，还可能出现气蚀、流体侵蚀、电侵蚀和微动磨损等损伤。
2、滑动轴承材料应具备哪些性能？是否存在着能同时满足这些性能的材料？
【答】滑动轴承材料性能应具有以下性能：（1）良好的减摩性、耐磨性和抗咬粘性。（2）良好的摩擦顺应性、嵌入性和磨合性。（3）足够的强度和抗腐蚀能力。（4）良好的导热性、工艺性、经济性等。不存在一种轴承材料能够同时满足以上这些性能。
3、非液体润滑轴承的设计依据是什么？限制p 和υp 的目的是什么？
【答】非液体润滑轴承常以维持边界油膜不遭破坏作为设计的最低要求。
限制p 的目的是保证润滑油不被过大的压力挤出，间接保证轴瓦不致过度磨损。
轴承的发热量与其单位面积上的摩擦功耗υfp 成正比，限制υp 的目的就是限制轴承的温升，防止吸附在金属表面的油膜发生破裂。
4、液体动压润滑的必要条件是什么？简述向心滑动轴承形成动压油膜的过程？
【答】形成流体动力润滑（即形成动压油膜）的必要条件是：
1）相对滑动的两表面间必须形成收敛的楔形间隙；
2）被油膜分开的两表面必须有足够的相对滑动速度（亦即滑动表面带油时要有足够的油层最大速度），其运动方向必须使润滑油由大口流进，从小口流出；
3）润滑油必须有一定的粘度，供油要充分。
1.今有一离心泵的径向滑动轴承。已知：轴颈直径d =60mm ，轴的转速n=1500r/min ， 轴承径向载荷F=2600N ，轴承材料为ZCuSn5Pb5Zn5。试根据不完全液体润滑轴承计算方法校核该轴承是否可用？（按轴的强度计算，轴颈直径不得小于48mm ）。
解题要点：
（1）根据给定的材料为ZCuSn5Pb5Zn5，可查得：[]p =8MPa ，[]υ=3m/s ，[]υP =12MPa ·m/s 。
（2）按已知数据，选定宽径比B/d =1，得
3.14601500
4.71/60100060100026000.7226060
0.722 4.71 3.40/dn
m s F p MPa dB p MPa m s πυυ??===??===?=?= 可见υ不满足要求，而p 、p υ均满足。不可用
十 滚 动 轴 承
1、滚动轴承的主要失效形式是什么？
【答】滚动轴承的正常失效形式是滚动体或内外圈滚道上的点蚀破坏。
对于慢慢摆动及转速极低的轴承，主要失效形式是滚动轴承接触面上由于接触应力过大而产生的永久性过大的凹坑。
除点蚀和永久性变形外，还可能发生其它多种形式的失效，如：润滑油不足使轴承烧伤，润滑油不清洁使轴承接触部位磨损，装配不当使轴承卡死、内圈涨破、挤碎内外圈和保持架等。这些失效形式都是可以避免的。
2、什么是滚动轴承的基本额定寿命？什么是滚动轴承的基本额定动载荷？
【答】一组轴承中，10%的轴承发生点蚀破坏，90%的轴承不发生点蚀破坏前的转数（以106为单位）或工作小时数称为滚动轴承的基本额定寿命，以L 10表示。
滚动轴承的基本额定动载荷就是使轴承的基本额定寿命恰好为106转时，轴承所能承受的载荷值，用字母C 表示。
3、何时需要进行滚动轴承的静载荷计算？
【答】对于在工作载荷下基本上不旋转的轴承（例如起重机吊钩上用的推力轴承），或者慢慢地摆动以及转速极低的轴承，需要进行滚动轴承的静载荷计算。
4、试说明下面各轴承的类型和内径，并说明哪个轴承的公差等级最高？哪个允许的极限转速最高？哪个承受径向载荷的能力最大？哪个不能承受径向载荷？
N307/P4 6207/P2 30207 51307/P6
【答】各轴承的内径均为35 mm ；
6207/P2为深沟球轴承，公差等级最高；允许的极限转速最高；
N307/P4为圆柱滚子轴承，承受径向载荷能力最高；
30207为圆锥滚子轴承；
51307/P6为双列推力球轴承，不能承受径向载荷。
7、如图所示，根据工作条件，决定在轴的两端选用两个70000AC 角接触球轴承。工作中有中等冲击，转速1800=n r/min ，轴颈35=d mm 已知两轴承的径向载荷分别为33901=r F N ，10402=r F N ，外加轴向载荷为870=ae F N ，作用方向指向轴承1，试确定其工作寿命。
【解】1）确定轴承型号
根据题目要求，可以选用的轴承型号为7xx07AC ，在此
选用7207AC 轴承，其基本参数为：
基本额定动载荷0.29=r C kN
基本额定静载荷2.190=r C kN
题 7 图
F a / F r ≤e
F a / F r ＞e 派生轴向力F d 判断系数e X
Y X Y r F 68.0
0.68 1 0 0.41 0.87 2）计算派生轴向力
2.2305339068.068.011=?==r d F F N ；2.707104068.068.022=?==r d F F N
3）计算两个轴承的轴向力
如图，由于N 2.2305N 2.15778702.70712=<=+=+d ae d F F F
故轴承1被放松，轴承2被压紧，所受轴向力分别为
N 2.230511==d a F F ；N 2.14358702.230512=-=-=ae d a F F F
4）计算两个轴承的当量动载荷
由题意，在表13-6中取载荷系数5.1=p f ，对于轴承1，由于 e F F r a ===68.03390
2.230511 故轴承1的X=1，Y=0，其当量动载荷为 508533905.1)(1111=?==+=r p a r p F f YF XF f P N 对于轴承2，由于 e F F r a >==38.11040
2.143522，故轴承2的X= 0.41，Y= 0.87 其当量动载荷为 N 5.2512 )2.143587.0104041.0(5.1)(222=?+??=+=a r p YF XF f P
5）计算两个轴承的寿命
由题意，温度系数0.1=t f 。由公式13-5a ，轴承1、2的寿命分别为
十一 联轴器和离合器
1、简述联轴器与离合器的功用和区别。
【答】联轴器和离合器主要用来联接轴与轴（或轴与其它回转零件），以传递运动与转矩，有时也可用作安全装置。
联轴器和离合器的区别是：在机器运转时，联轴器联接的两轴不能分离，只有在机器停车并将联接器拆开后，两轴才能分离。而离合器在机器运转过程中不需停车便可使两轴随时接合或分离
2、什么是刚性联轴器？什么是挠性联轴器？哪类联轴器有缓冲吸振的能力？
【答】根据对各种相对位移有无补偿能力，联轴器可以分为刚性联轴器和挠性联轴器两种。刚性联轴器无位移补偿能力，挠性联轴器有位移补偿能力。
挠性联轴器有无弹性元件和有弹性元件的挠性联轴器两种，后者具有缓冲吸振的能力。
十二轴
1、何谓传动轴、心轴和转轴？自行车的前轴、中轴和后轴各属于什么轴？
【答】工作中既承受弯矩又承受扭矩的轴称为转轴。只承受弯矩而不承受扭矩的轴称为心轴。只承受扭矩而不承受弯矩（或弯矩很小）的轴称为传动轴。
自行车的前轴和后轴属于心轴，中轴属于转轴。
2、轴的常用周向和轴向定位方式有哪些？
【答】轴的常用周向定位方式有：键、花键、销、紧定螺钉以及过盈配合等。
轴的常用轴向定位方式有：轴肩、套筒、轴端挡圈、轴承端盖和圆螺母等。
3、若轴的强度不足或刚度不足时，可分别采取哪些措施？
【答】轴的强度不足时，可采取：增大轴的直径；改变材料类型；增大过渡圆角半径；对轴的表面进行热处理和表面硬化加工处理；提高表面加工质量；用开卸载槽等方法降低过盈配合处的应力集中程度；改进轴的结构形状等措施。
刚度不足时只能采取增大轴径，改变轴外形等措施。
该轴结构设计中的主要错误有：
①——轴上零件左侧无法轴向固定；②——键槽过长；③——轴承端盖与轴应有间隙，并且要有密封装置；④——角接触轴承应正装；⑤——套筒外径应小于轴承内圈外径尺寸；⑥——轴段长度应小于齿轮轮毂宽度；⑦——轴承内圈无法定位；⑧——角接触轴承应成对使用（此设计中应正装）；⑨——轴承端盖两处均应加轴承间隙调整垫片；⑩——装轴承处的轴段外径应区别开来，以保证加工精度。
要会画出正确的图
机械设计期末考试试题及答案 一、选择题 ( 共 20 分，每小题 2 分) 1、通常，一个零件的磨损过程大致可分为三个阶段，按先后顺序，它们依次是 ( ) A. 剧烈磨损、磨合、稳定磨损 B. 稳定磨损，剧烈磨损、磨合 C. 磨合、剧烈磨损、稳定磨损 D. 磨合、稳定磨损、剧烈磨损 2、设计斜齿圆柱齿轮传动时，螺旋角β一般 在80～200范围内选取，β太小斜齿轮传动的优点不明显，太大则会引起( ) 。 A. 大的切向力 B. 大的轴向力 C. 小的切向力 D. 小的轴向力 3、若一滚动轴承的寿命为1370000 转，则该轴承所承受的当量动载荷( ) 基本额定动载荷。 A. 等于 B. 小于 C. 大于 D. 无法判断 4、在不完全液体润滑滑动轴承设计中，除了限制轴承p 值外，还要对轴承 pv 值 进行验算，其主要目的是( ) 。 A. 限制轴承过渡磨损 B. 限制轴承的温升 C. 保证轴承的强度 D. 限制 轴承的质量 5、通常，一部机器主要是由( ) 三部分构成的。 A. 原动部分，传动部分，执行部分 B. 原动部分，传动部分，控制部分 C. 辅助系统，传动部分，控制部分 D. 原动部分，控制部分，执行部分 6、一般参数的闭式硬齿面齿轮传动的主要失效形式是( ) 。 A. 齿面点蚀 B. 轮齿折断 C.齿面磨粒磨损 D.齿面胶合 7、在 V 带传动中，小轮包角一般应大于( ) 度。 A. 90 B. 100 C. 150 D. 120 8、一齿轮传动，主动轮 1 用 45 号钢调质，从动轮 2 用 45 号钢正火，则它们的齿面接触应力( ) 。 A. H 1 H 2 B. H 1 H 2 C. H1 H 2 D. 无法判断 9、蜗杆蜗轮传动的传动比，正确表达式是( ) 。 A. d2 B. i z2 C. i n2 D. i d1 i z1 n1 d2 d1 10、设计一对材料相同的软齿面齿轮传动时，一般应使大齿轮的齿面硬度 HBS2( ) 小齿轮的齿面硬度HBS1 。 A. 大于 B. 小于 C. 等于 D. 大于或等于 二、填空题 ( 共 10 分) 1、在轴的结构设计中，轴的最小直径d min是按初步确定的。 (1 分) 2、受轴向载荷的紧螺栓所受的总拉力是与之和。 (1 分) 3、在斜齿圆柱齿轮的设计计算中，考虑到实际承载区的转移，斜齿轮传动的许 用接触应力可取为[H ]1与[H]2。(1分) 1
轴承：1．对于滚动轴承的轴系固定方式，请解释什么叫“两端固定支承”？答：两端固定支承即为轴上的两个轴承中，一个轴承的固定限制轴向一个方向的串动，另一个轴承的固定限制轴向另一个方向的串动，两个轴承的固定共同限制轴的双向串动。 2. 什么是轴承的基本额定动负荷？基本额定动负荷的方向是如何规定的？（6 分）答：轴承的基本额定动负荷：滚动轴承标准中规定，轴承工作温度在100 C以下，基本额定寿命L= 1 X 106时，轴承所能承受的最大载荷成为轴承的基本额定动负荷.（3分）轴承的基本额定 动负荷的方向，对于向心轴承为径向载荷（ 1 分），对于推力轴承为中心轴向载荷（ 1 分），对于角接触向心轴承为载荷的径向分量（ 1 分）。 3．简述形成稳定动压油膜的条件？答：1）两摩擦表面之间必须能够形成收敛的楔形间隙；2）两摩擦表面之间必须有充足的、具有一定粘度的润滑油；3）两摩擦表面之间必须 有足够的相对运动速度。 4．解释名词；滚动轴承的寿命；滚动轴承的基本额定动载荷。答：1）滚动轴承的寿命即滚动轴承中内、外圈滚道以及滚动体，任一元件出现疲劳点蚀之前，两套圈之间的相对运转总转数。也可用恒定转速下的运转小时数表示；2）基本额定动载荷即基本额定寿命为 106转时，轴承所能承受的最大载荷。 5?滚动轴承的当量静载荷P0的定义。当量静载荷是一个假想载荷，其作用方向与基本额定静负荷相同，而在当量静载荷作用下，轴承的受载最大滚动体与滚道接触处的塑性变形总量与实际载荷作用下的塑性变形总量相同。 6．同滚动轴承相比，液体摩擦滑动轴承有哪些特点？1）在高速重载下能正常工作，寿命长；2）精度高；滚动轴承工作一段时间后，旋转精度J 3）滑动轴承可以做成剖分式的一能满足特殊结构需要。如曲轴上的轴承；4）液体摩擦轴承具有很好的缓冲和阻尼作用，可以吸收震动，缓和冲击。5）滑动轴承的径向尺寸比滚动轴承的小。6）起动摩擦阻力较大。 7、按照摩擦界面的润滑状态，可将摩擦分为干摩擦、边界摩擦、液体摩擦和混合摩擦。0?滑动轴承计算中，计算p, pv, v各考虑什么问题？答：p――轴承磨损；pv――发热；v 局部磨损。 8. 选择滚动轴承时主要考虑哪些因素?方向和性质；轴承的转速；调心性能要求；轴承的安 装与拆卸；经济性。 联轴器： 1 、联轴器和离合器都是用来实现轴与轴之间的连接,传递运动和动力。但联轴器与离合器的主要区别在于联轴器需要在停止转动后才能实现轴与轴的结合或分离, 而离合器可使工作中的轴随时实现结合或分离。 链： 1 、链传动设计时,链条节数应选偶数。链轮齿数应选质数；速度较高时,链节距应 选小些。节距p =（25.4/16）*链号，节距大，尺寸大，功率大。 2. 与带传动相比,链传动有那些特点？答案：优点：没有弹性滑动和打滑现象,平均传动 比准确,传动效率较高,压轴力小,能在高温,多灰尘,湿度大且有腐蚀性的环境下工作, 工况相同时,结构较为紧凑； 缺点：瞬时传动比不准确,传动不平稳, 工作时有噪声, 不适合在载荷变化很大和急速反向的传动中工作,只限于平行轴传动,制造成本较高。 3. 简述链节距P 的选择原则。 答题要点：在满足传递功率要求的前提下,应尽量选择小节距的单排链；若传动速度高、功率大时,则可选用小节距多排链。 4. 紧边布置在上面,避免咬链或发生紧边与松边相碰。张紧轮：靠近主动轮松边还要增大
1、循环特性r=－1的变应力是 A 应力。 A．对称循环变B、脉动循环变C．非对称循环变D．静 6、一斜齿圆柱齿轮传动，已知法向模数Mn＝4mm，齿数Z1=20，螺旋角β＝14032’2”，齿宽b1＝80，b2＝75mm，则该传动的齿宽系数φd等于—D—。 A．0.852 B．O.88 C．0.8 D．0.907 4、在下列四种型号的滚动轴承中，只能承受径向载荷的是B。 A. 6208 B. N208 C. 30208 D. 51208 10、斜齿圆柱齿轮的法面模数m n与端面模数m t的关系式，应该是C。 A. m n=m t sinβ B. m n=m t/cosβ C. m n=m t cosβ D. m n=m t cosα 11、齿轮传动中，轮齿的齿面疲劳点蚀通常首先发生在D。 A. 齿顶部分 B. 靠近节线的齿顶部分 C. 齿根部分 D. 靠近节线的齿根部分 18、斜齿圆柱齿轮传动，螺旋角取得越大，则传动的平稳性____②______。 ①越低②越高③没有影响 2、蜗杆传动除了作强度计算外，还须作热平衡计算，其根本目的在于防止胶合。 4、在设计V带传动时，V带的型号是根据小带轮转速n1和计算功率Pc选取的。 3、受中等冲击载荷、支承刚度较差、速度较高的两轴之间宜选用（ A ）。 A．弹性柱销联轴器 B．凸缘联轴器 C. 十字滑块联轴器 D．万向联轴器 15、非液体摩擦滑动轴承正常工作时，其工作面的摩擦状态是（ C ）。 A、完全液体摩擦状态 B、干摩擦状态 C、边界摩擦或混合摩擦状态 D、不确定 1．在疲劳曲线上，以循环基数N0为界分为两个区：当N≥N0时，为（无限寿命区）区； 当N＜N0时，为（有限寿命区）区。 2．刚度是指机械零件在载荷作用下抵抗（弹性变形）的能力。零件材料的弹性模量越小，其刚度就越（小）。 3．润滑油的（油）性越好，则其产生边界膜的能力就越强；（粘度）越大，则其内摩擦阻力就越大。 6．蜗杆传动的主要缺点是齿面间的（相对滑动速度）很大，因此导致传动的（效率）较低、温升较高。
2010——2011学年第一学期 《机械设计》期末考试试卷（A卷） 课程代码:233141040 命题单位：制造学院：基础部 学院:_______班级:______姓名:______学号:________ 一．判断题（每题2分，共20分） （提示：对者画“+”，错者画“-”，其它符号一律无效） 1．蜗杆传动本质上属于齿轮传动，因此其传动比公式也为。 2．机械零件在工作中产生失效，意味着零件破坏了。 3．对于联接螺纹，即使制造和装配足够精确，螺纹牙受力也是不均匀的。 4．滚动轴承的当量动载荷是指轴承寿命为106转时，轴承所能承受的最大载荷。5．凸缘联轴器和齿式联轴器都可以补偿两轴的安装误差。 6．在高转速、有振动的场合，楔键联接没有平键联接好。 7．带传动的平均传动比等于常数，链传动的平均传动比随载荷的大小而改变。8．带传动的弹性滑动是不可避免的。 9．传动轴只承受弯矩作用，心轴只承受扭矩作用。 10.滑动轴承在一般工作条件下应用效果比滚动轴承好。 二.填空题（每题2分，共20分） 1. 齿轮传动轮齿失效的可能形式有、、、和。 2. 通常，套筒滚子链传动的瞬时传动比不恒定，其根本原因是。 3. 普通平键的工作面是。 4. V带传动中，最大应力发生在。 5. 齿轮软、硬齿面以 HB为界划分。 6. 轴按其承受载荷的不同，分为、、。 7. 在进行轴的结构设计时，为使轴上零件定位准确，轴肩圆角半径 ____ 零件毂孔的圆角半径。
8. 机械中广泛采用油润滑是因为油润滑除了可降低摩擦系数外，还有。 9. 螺纹联接防松的实质是。 10. 零件表面粗糙度增加，其疲劳强度。 三．选择题（每题2分，共20分） 1. 在销孔是盲孔或拆卸困难的场合，最好采用 ____ 。 A.圆柱销 B. 内螺纹圆锥销 C.开尾圆锥销 D. 圆锥销 2. 对于滑键和导向键， ____ 的说法是错误的。 A.周向定位好 B.用于动联接 C.主要用于轴向定位 D.主要用于周向定位 3. 当滚动轴承主要承受径向力、轴向力较小而转速较高时，应优先考虑 用 ____ 。 A.向心球轴承 B.调心球轴承 C.角接触球轴承 D.推力球轴承 4. 大尺寸的蜗轮通常采用组合结构，其目的是 ____ 。 A.提高刚度 B.提高传动效率 C.增大使用寿命 D.节省贵重金属 5. 在设计滚子链时，一般将链节数取成偶数，其主要目的是 ____ 。 A.防止脱链 B.提高传动平稳性 C.避免使用过渡链节 D.减小链重量 6. 在开口传动中，V带用得比平带多，这是因为 ____ 。 A.V带截面积大，强度大 B.V带与带轮接触面积大 C.V带无接头 D.V带与带轮间的摩擦系数大 7. 螺杆相对于螺母转过一周时，两者沿轴线方向相对移动的距离是 ____ 。 A.一个螺距 B.螺距×线数 C.导程×线数 D.导程/线数 8. 有一转轴，初步结构设计后计算其弯曲强度和刚度，发现强度足够，刚度稍感不足，下列改进措施中， ____ 是最合理的。 A.尺寸不变，改用机械性能更好的高强度钢 B.适当减小载荷 C.改用更便宜的钢材，适当增大直径 D.材质不变，适当增大直径 9. 载荷变化较大时，联轴器宜选用 ____ 。 A.凸缘联轴器 B.弹性柱销联轴器 C.万向联轴器 D.齿轮联轴器 10. 使用弯扭合成当量弯矩法计算转轴强度时,采用校正系数是考虑到_ __ 。 A.扭转切应力可能不是对称循环应力 B. 轴上有键槽 C.弯曲应力可能不是对称循环应力 D. 轴上有应力集中
精心整理《机械设计》课程试题（一） 一、填空题(每空1分共31分) 1、当一零件受脉动循环变应力时，则其平均应力是其最大应力的（?????）。 2、三角形螺纹的牙型角α＝（???），适用于（???），而梯形螺纹的牙型角α＝（?????），适用 于（?????）。 3、螺纹连接防松，按其防松原理可分为（????）防松、（????）防松和（????）防松。 4、（?????）。 5 6 7 力（ ??? 8、（η= （ ??效率。 9 10 1、循环特性r=－1的变应力是（?????）应力。 A．对称循环变???B、脉动循环变?C．非对称循环变???D．静 2、在受轴向变载荷作用的紧螺柱连接中，为提高螺栓的疲劳强度，可采取的措施是(???)。 A、增大螺栓刚度Cb，减小被连接件刚度Cm?B．减小Cb．增大CmC．增大Cb和Cm???D．减小Cb 和Cm 3、在螺栓连接设计中，若被连接件为铸件，则往往在螺栓孔处做沉头座孔．其目的是(???)。
???A ．避免螺栓受附加弯曲应力作用?????B ．便于安装????C ．为安置防松装置 4、选取V 带型号，主要取决于（?????）。 ???A ．带的线速度???B ．带的紧边拉力 ???C ．带的有效拉力???D ．带传递的功率和小带轮转速 5、对于标准齿轮传动，影响齿形系数Y 的主要几何参数是（?????）。 A ．齿轮的模数??? B ．齿轮的压力角?? C ．齿轮的齿数??? D ．齿轮的顶隙系数 6 b 1＝80，b 2＝???A ．7（????????A 8A 9????A 10A 、F 0＝1000N 总拉力F 2＝?剩余预紧力F 1＝?在预紧力F 0不变的条件下，若保证被连接件间不出现缝隙，该螺栓的最大轴向工作载荷F max 为多少??? 2、(13分)如图3-2所示的手摇起重绞车采用蜗杆传动。巳知模数m ＝8mm ，蜗杆头数z 1＝1，蜗杆分度圆直径d 1＝80mm ，蜗轮齿数z 2＝40，卷筒直径D ＝200mm ，蜗杆与蜗轮间的当量摩擦系数f V ＝0.03，轴承和卷简中的摩擦损失等于6％，问： ???(1)欲使重物W 上升1m,手柄应转多少转?并在图上标出手柄的转动方向。 ???(2)若重物W ＝ 5000N ，手摇手柄时施加的力F ＝
1.一部机器由哪些部分组成？分别起什么作用？ 答：机器通常由动力部分、工作部分和传动部分三部分组成。除此之外，还有自动控制部分。 动力部分是机器动力的来源，常用的发动机有电动机、内燃机和空气压缩机等。工作部分是直接完成机器工作任务的部分，处于整个传动装配的终端，起结构形式取决于机器的用途。例如金属切削机床的主轴、拖板、工作台等。 传动部分是将动力部分的运动和动力传递给工作部分的中间环节。例如：金属切削机床中常用的带传动、螺旋传动、齿轮传动、连杆机构、凸轮机构等。机器应用的传动方式主要有机械传动、液压传动、气动传动及电气传动等。 2.决定机器好坏的关键是哪个阶段？ 答：设计阶段 3.机械零件的失效形式有哪些？ 答：（一）整体断裂（二）过大的残余变形（三）零件的表面破坏（四）破坏正常工作条件引起的失效 4.常规的机械零件设计方法有哪些？ 答：（一）理论设计（二）经验设计（三）模型试验设计 5.机械零件的理论设计有哪几种？ 答：设计计算校核计算 6.惰轮轮齿的接触应力.弯曲应力分别为怎样的循环变应力？ 答：接触应力为：脉动循环变应力弯曲应力为：对称循环变应力 7.材料的疲劳特性可以用哪些参数描述？
答：可用最大应力m ax σ，应力循环次数N ，应力比max min σσσ= 来描述。 8.循环特性r=-1,0,1分别代表什么应力？ 答：r=-1代表对称循环变应力，r=0脉动循环变应力，r=1静应力。 9.在循环变应力作用下，影响疲劳强度的最主要因素？ 答：应力幅。 10.疲劳曲线有哪两种？如何定义？ σ-N 疲劳曲线，等寿命疲劳曲线。 σ-N 疲劳曲线：在各种循环作用次数N 下的极限应力，以横坐标为作用次数N 、纵坐标为极限应力，绘成而成的曲线。 等寿命疲劳曲线：在一定的应力循环次数N 下，疲劳极限的应力幅值与平均应力关系曲线。 11.σ-N 曲线中，我们把曲线分成了那几段？各有什么特点？ 分为AB BC CD 三段。在AB 段，是材料发生破坏的最大应力值基本不变。在BC 段，材料发生疲劳破坏的最大应力不断下降。在CD 段，材料试件经过一定次数的交应变力作用后会发生疲劳破坏。 12.简述静强度设计和疲劳强度设计的不同之处？ 静强度设计是和屈服强度做比较，疲劳强度是考虑到不同因素对疲劳极限的影响。 13.简述疲劳损伤线性积累假说的内容？ 在规律性变幅循环应力作用下，各应力对材料造成的损伤是独立进行的，并可以线性 地累积成总损伤，当各应力的寿命损伤率之和等于 1 时，材料将会发生疲劳。

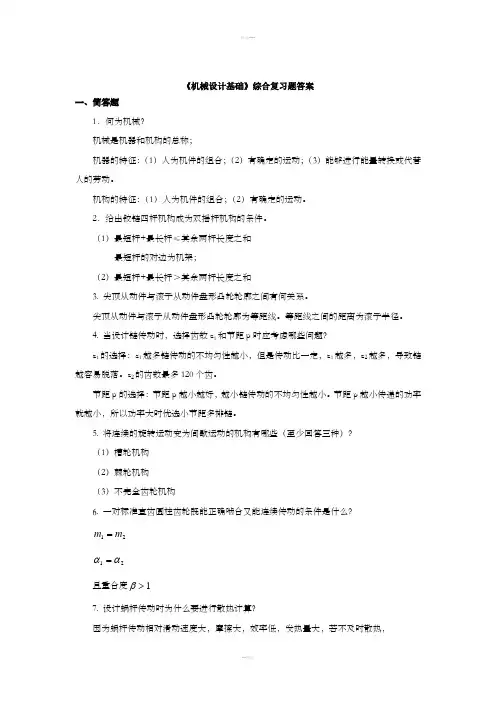

《机械设计基础》试题及答案 绪论 一、填空（每空1分） T-1-1-01-2-3、构件是机器的运动单元体；零件是机器的制造单元体；部件是机器的装配单元体。 T-2-2-02-2-4、平面运动副可分为低副和高副，低副又可分为转动副和移动副。 T-2-2-03-2-2、运动副是使两构件接触，同时又具有确定相对运动的一种联接。平面运动副可分为低副和高副。 T-2-2-04-2-1、平面运动副的最大约束数为2 。 T-2-2-05-2-1、机构具有确定相对运动的条件是机构的自由度数目 等于主动件数目。 T-2-2-06-2-1、在机构中采用虚约束的目的是为了改善机构的工作情况和受力情况。 T-2-2-07-2-1、平面机构中，两构件通过点、线接触而构成的运动副称为高副。 T-3-2-08-2-2、机构处于压力角α=90°时的位置，称机构的死点位置。曲柄摇杆机构，当曲柄为原动件时，机构无死点位置，而当摇杆为原动件时，机构有死点位置。 T-3-2-09-2-2、铰链四杆机构的死点位置发生在从动件与连杆共线
位置。 T-3-2-10-2-1、在曲柄摇杆机构中，当曲柄等速转动时，摇杆往复摆动的平均速度不同的运动特性称为：急回特性。 T-3-2-11-2-1、摆动导杆机构的极位夹角与导杆摆角的关系为相等。 T-4-2-12-2-3、凸轮机构是由机架、凸轮、从动件三个基本构件组成的。 T-5-1-13-2-1、螺旋机构的工作原理是将螺旋运动转化为直线运动。 T-6-2-14-2-1、为保证带传动的工作能力，一般规定小带轮的包角α≥120°。 T-6-7-15-2-3、链传动是由主动链轮、从动链轮、绕链轮上链条所组成。 T-6-7-16-2-3、链传动和带传动都属于挠性件传动。 T-7-2-17-3-6、齿轮啮合时，当主动齿轮的齿根_推动从动齿轮的齿顶，一对轮齿开始进入啮合，所以开始啮合点应为从动轮齿顶圆与啮合线的交点；当主动齿轮的齿顶推动从动齿轮的齿根，两轮齿即将脱离啮合，所以终止啮合点为主动轮齿顶圆与啮合线的交点。 T-7-3-18-2-2、渐开线标准直齿圆柱齿轮正确啮合的条件为模数
机械设计模拟题 一、填空题（每小题2分，共20分） 1、机械零件的设计方法有理论设计经验设计模型试验设计。 2、机器的基本组成要素是机械零件。 3、机械零件常用的材料有金属材料高分子材料陶瓷材料复合材料。 4、按工作原理的不同联接可分为形锁合连接摩擦锁合链接材料锁合连接。 5、联接按其可拆性可分为可拆连接和不可拆连接。 6、可拆联接是指不需破坏链接中的任一零件就可拆开的连接。 7、根据牙型螺纹可分为普通螺纹、管螺纹、梯形螺纹、矩形螺纹、锯齿形螺纹。 8、螺纹大径是指与螺纹牙顶相切的假想圆柱的直径，在标准中被定为公称直径。 9、螺纹小径是指螺纹最小直径，即与螺纹牙底相切的假想的圆柱直径。 10、螺纹的螺距是指螺纹相邻两牙的中径线上对应两点间的轴向距离。 11、导程是指同一条螺纹线上的相邻两牙在中径线上对应两点间的轴线距离。 12、螺纹联接的基本类型有螺栓连接双头螺栓连接螺钉连接紧定螺钉连接。 13、控制预紧力的方法通常是借助测力矩扳手或定力矩扳手，利用控制拧紧力矩的方法来控制预紧力的大小。 14、螺纹预紧力过大会导致整个链接的结构尺寸增大，也会使连接件在装配或偶然过载时被拉断。 15、螺纹防松的方法，按其工作原理可分为摩擦防松、机械防松、破坏螺旋运动关系防松。 16、对于重要的螺纹联接，一般采用机械防松。 17、受横向载荷的螺栓组联接中，单个螺栓的预紧力F?为。 18、键联接的主要类型有平键连接半圆键连接楔键连接切向键连接。 19、键的高度和宽度是由轴的直径决定的。 20、销按用途的不同可分为定位销连接销安全销。 21、无键联接是指轴与毂的连接不用键或花键连接。 22、联轴器所连两轴的相对位移有轴向位移径向位移角位移综合位移。 23、按离合器的不同工作原理，离合器可分为牙嵌式和摩擦式。 24、按承受载荷的不同，轴可分为转轴心轴传动轴。
淄博市技师学院2016 —2017学年第二学期期末考试机械工程系2016级技师班《机械设计基础》试卷（闭卷） 考试时间：60分钟 一、填空题（每空1分，共20分） 1、一般开式齿轮传动的主要失效形式是弯曲疲劳和齿面磨损。 2、开式齿轮的设计准则是按齿根弯曲疲劳强度计算。 3、高速重载齿轮传动，当润滑不良时，最可能出现的失效形式是齿面胶合。 4、直尺锥齿轮强度计算时，应以大端当量为计算依据。 5、斜齿轮的当量齿轮是指假想圆柱的直齿轮。 6、啮合弧与齿距之比称为重合度，用。 7、渐开线直齿圆柱齿轮的正确啮合条件是两齿轮的模数和压力角分别相等。 - 8、渐开线齿轮按原理可分为成形法和范成法两类。 9、齿轮的常见失效形式有齿面点蚀、轮齿折断、齿面胶合、齿面磨损和齿面塑性变形。 10、渐开线蜗杆适用于高转速、大功率和要求精密的多头螺杆传动。 二、选择题（每题2分，共20分） 1、用标准齿条刀具加工正变位渐开线直齿圆柱外齿轮时，刀具的中心与齿轮的分度圆。 A.相切 B.相割 C.分离 2、一对渐开线圆柱齿轮的齿数少于17时，可采用的办法来避免根切。 A.正变位 B.负变位 C.减少切削深度 3、增加斜齿轮传动的螺旋角，将引起。 A.重合度减小，轴向力增加 B.重合度减小，轴向力减小 C. 重合度增加，轴向力增大 《 4、一对渐开线齿轮啮合传动时，两齿廓间。 A.保持纯滚动 B.各处均有相对滑动 C.除节点外各处均有相对滑动 5、齿轮采用渗碳淬火处理方法，则齿轮材料只可能是。 钢 6、一对标准直齿圆柱齿轮，若Z1 =18，Z2 =72，则这对齿轮的弯曲应力。 A.σF1 >σF2 B.σF1 =σF2 C.σF1 <σF2 7、齿面硬度为56 62HRC的合金钢齿轮的加工工艺过程。 A.齿坯加工—淬火—磨齿—滚齿 B.齿坯加工—淬火—滚齿—磨齿 C. 齿坯加工—淬火—滚齿—磨齿 8、对于齿面硬度≤350HBS的齿轮传动，当大小齿轮均采用45钢，一般采取的热处理方式为。 % A.小齿轮淬火大齿轮调质 B.小齿轮淬火大齿轮正火 C.小齿轮正火，大齿轮调质 9、渐开线齿轮的齿廓曲线形状取决于。 A.分度圆 B.基圆 C.节圆 10、滚动轴承的主要失效形式是。 A.疲劳点蚀 B.磨损和塑性变形 C.疲劳点蚀和塑性变形 三、判断题（每题2分，共20分） 1、（N ）基圆内存在渐开线。 2、（）与标准齿轮相比，负变位齿轮的齿根厚度及齿顶高减小，抗弯曲能力下降。 3、（N ）渐开线蜗杆齿轮传动适用于高转速、大功率和要求精密的单头蜗杆传动。 4、（Y ）闭式蜗杆齿轮传动中，蜗轮齿多发生齿面胶合或点蚀而失效。 & 5、（N ）渐开线的形状取决于分度圆的大小。
2012年机械设计自学考试备考试题 第二章 一、选择填空： 1．如果危险截面上的应力超过零件的强度极限,则发生的失效形式为 。C A ． 表面破坏 Ｂ. 残余变形 C ． 整体断裂 Ｄ. 功能失效 2．零件设计时,限制零件中的应力不超过允许的限度的设计准则称为 。A Ａ. 强度准则 Ｂ. 刚度准则 C ． 寿命准则 Ｄ. 振动稳定性准则 ３．按照机器的组成原理，变速箱是汽车的 。Ｂ A ． 原动机 Ｂ． 传动部分 Ｃ. 执行部分 D. 控制系统 4.为了防止零件发生破坏，应采用的设计准则是 。D A.刚度准则 B.寿命准则 Ｃ.振动稳定性准则 D. 强度准则 二、填空题： 1.传动件包括带传动、链传动、摩擦轮传动、蜗杆传动和___＿_____。齿轮传动 ２.驱动机器完成预定功能的部分称为__＿_____。原动机 3．金属材料尤其是钢铁使用最广；在机械产品中钢铁材料占_＿__＿。90％以上 4. 描述材料的疲劳特性可用最大应力、应力循环次数和______。应力比（或循环特性） 5．机械零件制造中使用最广的金属材料是_________。钢铁 6.机器的基本组成部分为原动机部分、传动部分和 。执行部分 7.按照机器的组成原理,发动机是汽车的 。原动机部分 ８.如果作用于零件上的应力超过材料的屈服极限，则零件将发生 。塑性变形 ９. 一部机器的质量基本上取决于______＿＿________。设计阶段 10．机器的设计阶段是决定机器质量的____＿＿__＿______＿。关键 第三章 一、选择填空： 1．零件表面经淬火、渗氮、喷丸、滚子碾压等处理后，其疲劳强度___＿__。B A.降低 B ．提高 Ｃ. 不变 D. 提高或降低视处理方法而定 2.应力的循环特性（应力比)常用“r ”表示，其值为________。D B ．a m σσ?C ? 3.变应力的应力幅值a σ为__＿_____。 A Ａ． 2min max σσ- B. 2min max σσ+ C ． 2max σ?D.min max σσ- ４.对称循环应力,其循环特性“r ”值是____＿___。 Ｄ A.1? B.0.５ C. 0 D ．-1 5.下列四种叙述中正确的是＿__＿__。D A.变应力只能由变载荷产生 B.静载荷不能产生变应力
2、极位夹角是曲柄摇杆机构中夹角。（×）改：曲柄 5、凸轮轮廓的形状取决于从动件的运动规律。（×）改：决定 7、楔键的两侧面是工作面。（×）改：上下两表面 8、普通车床变速箱内齿轮的润滑方式时油雾润滑。（×） 9、滚动轴承的基本额定动载荷C 值越大，则轴承的承载能力越高。（√） 三、选择题（每题2 分，共20 分） 2、为了使相啮合的一对齿轮其强度和寿命接近，通常（ B ）。 A、齿轮的硬度大于小齿轮的硬度 B、小齿轮的硬度大于大齿轮的硬度 C、大、小齿轮的硬度相同 3、下列哪一种普通平键用于轴端。（ C ）。P159 A、A 型 B、B 型 C、C 型 4、渐开线在基圆上的压力角为多大?（A ） A、0° B、20° C、90° 5、下列螺纹用于传动的是（ A ）。 A、梯形螺纹 B、管螺纹 C、普通螺纹 7、在螺栓联接中，当有一个被联接件较厚，而且需要经常拆卸时，宜选用的联接类型是（ A ）联接。 A、双头螺柱 B、紧定螺栓 C、普通螺栓 8、用来传递双向转矩的一对切向键，在轴上相隔多少度为宜? （C ） A、90°～120° B、135°～150° C、120°～130° 试题一 2.曲柄摇杆机构中，摇杆为主动件时，曲柄与连杆共线时为死点位置。
（A）不存在（B）曲柄与连杆共线时为（C）摇杆与连杆共线时为 3.为保证四杆机构良好的机械性能，传动角不应小于最小许用值。 （A）压力角（B）传动角（C）极位夹角 4.凸轮轮廓曲线决定了从动杆的运动规律。 （A）凸轮转速（B）凸轮轮廓曲线（C）凸轮形状 5.凸轮机构中，凸轮基圆半径愈大，压力角愈_小，机构传动性能愈好。 6.紧键联接与松键连联接的主要区别在于：前者安装后，键与键槽之间就存在有摩擦力。(A) 压紧力(B) 轴向力(C) 摩擦力 7.链“B18X80”的含义是 B 型键宽度b=18mm，长度L=80mm 。 8.螺纹联接是指利用螺纹零件把需要固定在一起的零件固连起来。 螺旋传动是指利用螺纹零件实现回转运动转换成直线运动。 9.螺纹的公称直径是指它的外径，螺纹“M12X1.5”的含义为_细牙螺纹外径12mm，螺距1.5 。 10.采用螺纹联接时，若被联接件总厚度较大，切材料较软，在需要经常装卸的情况下，宜采用双头螺栓联接_。用于薄壁零件联接的螺纹，宜采用三角形细牙螺纹。 (A)螺栓联接(B) 双头螺栓联接(C) 螺钉联接(D) 三角形细牙螺纹 (E) 三角形粗牙螺纹(F) 矩形螺纹 11.某调整螺纹，采用双头粗牙螺纹，螺距为3mm，为使螺母相对螺杆沿轴向移动12mm，则螺杆应转 2 圈。 12.国标规定，三角带有_ Y Z A B C D E 七种类型，代号‘B2240’表示_B 型基准长度2240mm 。
机械设计期末考试试题及答案 一、选择题（共20分，每小题2分） 1、 通常，一个零件的磨损过程大致可分为三个阶段，按先后顺序，它们依次是 （） A.剧烈磨损、磨合、稳定磨损 B.稳定磨损，剧烈磨损、磨合 C.磨合、剧烈磨损、稳定磨损 D.磨合、稳定磨损、剧烈磨损 2、 设计斜齿圆柱齿轮传动时，螺旋角B —般在8°?20°范围内选取，B 太小斜齿 轮 传动的优点不明显，太大则会引起（）。 A.大的切向力 B.大的轴向力 C.小的切向力 D.小的轴向力 3、 若一滚动轴承的寿命为 1370000转，则该轴承所承受的当量动载荷（） 基本额定动载荷。 A. 等于 B. 小于 C.大于 D. 无法判断 4、 在不完全液体润滑滑动轴承设计中， 除了限制轴承p 值外，还要对轴承pv 值 进行验算，其主要目的是（）。 A. 限制轴承过渡磨损 B.限制轴承的温升 C.保证轴承的强度 D.限制 轴承的质量 5、 通常，一部机器主要是由（）三部分构成的。 A.原动部分，传动部分，执行部分 B.原动部分，传动部分，控制部分 C.辅助系统，传动部分，控制部分 D.原动部分，控制部分，执行部分 6、 一般参数的闭式硬齿面齿轮传动的主要失效形式是 （）。 A.齿面点蚀 B.轮齿折断 C.齿面磨粒磨损 D.齿面胶合 7、 在V 带传动中，小轮包角一般应大于（）度。 &一齿轮传动，主动轮1用45号钢调质，从动轮2用45号钢正火，贝尼们的 齿面接触应力（）。 9、蜗杆蜗轮传动的传动比，正确表达式是（） 10、设计一对材料相同的软齿面齿轮传动时，一般应使大齿轮的齿面硬度 HB3（） 小齿轮的齿面硬度HBS 。 A.大于 B. 小于 C. 等于 D. 大于或等于 二、填空题（共10分） 1、 在轴的结构设计中，轴的最小直径 d min 是按 ________ 初步确定的。（1分） 2、 受轴向载荷的紧螺栓所受的总拉力是 ______ 与 _____________ 之和。（1分） 3、 在斜齿圆柱齿轮的设计计算中，考虑到实际承载区的转移，斜齿轮传动的许 用接触应力可取为[H ]1与[H ]2 ___________________ 。（1分） A. 90 B. 100 C. 150 D. 120 A. B. C. D. 无法判断 A. d 1 B. i 亞C. i Z 1 D. d 2
1．在一般工作条件下，齿面硬度HB≤350的闭式齿轮传动，通常的主要失效形式为【】A．轮齿疲劳折断 B. 齿面疲劳点蚀 C．齿面胶合 D. 齿面塑性变形 2．带传动在工作时产生弹性滑动，是由于【】A．包角α太小 B. 初拉力F0太小 C．紧边与松边拉力不等 D. 传动过载 3．在下列四种型号的滚动轴承中，只能承受径向载荷的是【】A．6208 B. N208 C. 3208 D. 5208 4．下列四种螺纹中，自锁性能最好的是【】 A．粗牙普通螺纹 B.细牙普通螺纹 C．梯形螺纹 D.锯齿形螺纹 5．在润滑良好的条件下，为提高蜗杆传动的啮合效率，可采用的方法为【】 A．减小齿面滑动速度υs B. 减少蜗杆头数Z1 C．增加蜗杆头数Z1 D. 增大蜗杆直径系数q 6．在圆柱形螺旋拉伸（压缩）弹簧中，弹簧指数C是指【】 A．弹簧外径与簧丝直径之比值 B．弹簧内径与簧丝直径之比值 C．弹簧自由高度与簧丝直径之比值 D．弹簧中径与簧丝直径之比值 7．普通平键接联采用两个键时，一般两键间的布置角度为【】A．90° B. 120° C.135° D.180° 8．V带在减速传动过程中，带的最大应力发生在【】A．V带离开大带轮处 B. V带绕上大带轮处 C．V带离开小带轮处 D. V带绕上小带轮处 9．对于普通螺栓联接，在拧紧螺母时，螺栓所受的载荷是【】 A．拉力 B.扭矩 C．压力 D.拉力和扭矩 10．滚子链传动中，链节数应尽量避免采用奇数，这主要是因为采用过渡链节后【】 A．制造困难 B.要使用较长的销轴 C．不便于装配 D.链板要产生附加的弯曲应力 二、1．轴如按受载性质区分，主要受的轴为心轴，主要受的轴为传动轴。 2．代号62203的滚动轴承，为轴承，其内径为mm。 3．在一般机械中的圆柱齿轮传动，往往使小齿轮齿宽b1大齿轮齿宽b2；在计算齿轮强度时，工作齿宽b应取。 4．普通平键联接的工作面是键的；楔键联接的工作面是键的。 5．为了便于互换及适应大量生产，轴承内圈孔与轴的配合采用制，轴承外圈与轴承座孔的配合采用制。 6．不随时间变化的应力称为，随时间变化的应力称为，具有周期性的变应力称为。7．按照平面图形的形状，螺纹分为、和等。 8．按照工作条件，齿轮传动可分为和两种。 9．齿轮传动设计时，软齿面闭式传动通常先按设计公式确定传动尺寸，然后验算轮齿弯曲强度。
机械设计基础试题库及答案 1 2 一、判断(每题一分) 3 1、一部机器可以只含有一个机构，也可以由数个机构组成。……（√ 2、机器的传动部分是完成机器预定的动作，通常处于整个传动的终端。4 5 （×）4、机构是具有确定相对运动的构件组 6 合。………………………………（√）5、构件可以由一个零件组成，也7 可以由几个零件组成。………………（√）6、整体式连杆是最小的制造8 单元，所以它是零件而不是构件。……（×）7、连杆是一个构件，也是9 一个零件。………………………（√） 8、减速器中的轴、齿轮、箱体都是通用零件。…………………………… 10 11 （×） 12 二、选择(每题一分) 1、组成机器的运动单元体是什么？（ B ） 13 14 A．机构 B．构件 C．部件 D．零件 15 2、机器与机构的本质区别是什么？（ A ） 16 A．是否能完成有用的机械功或转换机械能 B．是否由许多构件组合17 而成 18 C．各构件间能否产生相对运动 D．两者没有区 3、下列哪一点是构件概念的正确表述？（ D ） 19 20 A．构件是机器零件组合而成的。 B．构件是机器21 的装配单元 C．构件是机器的制造单元 D．构件 22 23 是机器的运动单元
4、下列实物中，哪一种属于专用零件？（ B ） 24 25 A．钉 B．起重吊钩 C．螺母 D．键 26 5、以下不属于机器的工作部分的是（ D ） 27 A．数控机床的刀架 B．工业机器人的手臂 28 C．汽车的轮子 D．空气压缩机 29 三、填空(每空一分) 1、根据功能，一台完整的机器是由（动力系统）、（执行系统）、（传 30 31 动系统）、（操作控制系统）四部分组成的。车床上的主轴属于（执行）部32 分。 2、机械中不可拆卸的基本单元称为（零件），它是（制造）的单元 33 34 体 35 3、机械中制造的单元称为（零件），运动的单元称为（构件），装36 配的单元称为（机构）。 37 4、从（运动）观点看，机器和机构并无区别，工程上统称为（机械）。 38 5.机器或机构各部分之间应具有_相对__运动。机器工作时，都能完成有39 用的__机械功___或实现转换__能量___。 40 2 平面机构 41 一、填空题(每空一分) 42 2.两构件之间以线接触所组成的平面运动副，称为高副，它产生 1 个约束，而保留 2 个自由度。 43 44 3.机构具有确定的相对运动条件是原动件数等于机构的自由度。
中 原 工 学 院 2003～2004学年 第一学期 机械制造及自动化专业 机械设计课程期末试卷（答案） 一、是非题(用“√”表示正确，“×”表示错误填在题末的括号中)。 (本大题共10小题，每小题1分，总计10分) 1、受静载荷作用的零件只能产生静应力，受变载荷作用的零件才能产生变应力。 （ × ） 2、受交变横向载荷作用的普通螺栓联接，在正常工作时螺栓杆所受到的拉力不变。 （ √ ） 3、为了使V 带的工作侧面能与V 带轮轮槽的工作侧面紧紧贴合，因为V 带的剖面楔角为40o，因而V 带轮轮槽角也相应为40o 。 （ × ） 4、为了避免带打滑，可将带轮上与带接触的表面加工得粗糙些以增大摩擦。 （ × ） 5、对轮齿沿齿宽作适当的修形（鼓形齿），可以大大改善载荷沿接触线分布不均匀的现象。 （ √ ） 6、齿面点蚀是润滑良好的软齿面闭式齿轮传动常见的失效形式。 （ √ ） 7、直齿圆锥齿轮的强度计算中，通常近似地以大端分度圆处的当量圆柱齿轮来代替圆锥齿轮进行强度计算。 （ × ） 8、与齿轮传动的变位方法相类似，不仅可以对蜗杆进行变位加工，而且也可以对蜗轮进行变位加工。 （ × ） 9、某45钢轴的刚度不足，可以采取改用40Cr 合金钢措施来提高其刚度。 （ × ） 10、滚动轴承的基本额定寿命是指一组轴承中10%的轴承发生疲劳破坏，而90%的轴承不发生疲劳破坏前的转数（以106为单位）或工作小时数。 （ √ ） 二、选择题(将正确的代码A 、B 、C 、D 填入横线上方的空格处)。 (本大题共15小题，每小题1.5分，总计15分) 1．零件的截面形状一定，当截面尺寸增大时，其疲劳极限值将随之__ B __。 A. 增高 B. 降低 C. 不变 D. 有时增高，有时降低 2．对于联接用螺纹，主要要求联接可靠，自锁性能好，故常选用__ A __。 A ．升角小，单线三角形螺纹 B ．升角大，双线三角形螺纹 C. 升角小，单线梯形螺纹 D ．升角大，双线矩形螺纹 3. 设计键联接时，有以下主要内容：①按使用要求选择键的类型；②对键联接进行必要的强度校核计算；③按轴径选择键的剖面尺寸；④按轮毂宽度选择键的长度。在具体设计时，一般的顺序为 C 。 A. ③→④→②→①； B.①→③→②→④； C. ①→③→④→②； D. ①→④→②→③ 4．选取V 带型号，主要取决于____ D ____。 A ．带的松边拉力 B ．带的线速度 C. 带的紧边拉力 D ．带传递的功率和小带轮转速 5．带传动不能保证准确的传动比，其原因是____B ____。 A.带容易变形和磨损 B.带传动工作时由拉力的变化而引起的弹性滑动 C.带在带轮上出现打滑 D.带的弹性变形不符合虎克定律 6. 轮齿弯曲强度计算中的齿形系数Fa Y 与 C 无关。 A ．齿数z B ．变位系数x C ．模数m D ．斜齿轮的螺旋角β 7. 按齿根弯曲疲劳强度设计公式： []3 2112? ??? ??≥F Sa Fa d Y Y z KT m σφmm 计算齿轮传动的模数时，其公式中 []? ??? ? ?F Sa Fa Y Y σ应代入： B 。
机械设计期末考试试题及答案 一、选择题(共20分，每小题2分) 1、通常，一个零件的磨损过程大致可分为三个阶段，按先后顺序，它们依次是( ) A. 剧烈磨损、磨合、稳定磨损 B. 稳定磨损，剧烈磨损、磨合 C. 磨合、剧烈磨损、稳定磨损 D. 磨合、稳定磨损、剧烈磨损 2、设计斜齿圆柱齿轮传动时，螺旋角β一般在80～200范围内选取，β太小斜齿轮传动的优点不明显，太大则会引起( )。 A. 大的切向力 B. 大的轴向力 C. 小的切向力 D. 小的轴向力 3、若一滚动轴承的寿命为1370000转，则该轴承所承受的当量动载荷( )基本额定动载荷。 A. 等于 B. 小于 C. 大于 D. 无法判断 4、在不完全液体润滑滑动轴承设计中，除了限制轴承p 值外，还要对轴承pv 值进行验算，其主要目的是( )。 A. 限制轴承过渡磨损 B. 限制轴承的温升 C. 保证轴承的强度 D. 限制轴承的质量 5、通常，一部机器主要是由( )三部分构成的。 A. 原动部分，传动部分，执行部分 B. 原动部分，传动部分，控制部分 C. 辅助系统，传动部分，控制部分 D. 原动部分，控制部分，执行部分 6、一般参数的闭式硬齿面齿轮传动的主要失效形式是( )。 A.齿面点蚀 B.轮齿折断 C.齿面磨粒磨损 D.齿面胶合 7、在V 带传动中，小轮包角一般应大于( )度。 A. 90? B. 100? C. 150? D.120? 8、一齿轮传动，主动轮1用45号钢调质，从动轮2用45号钢正火，则它们的齿面接触应力( )。 A. 12H H σσ> B. 12H H σσ< C. 12H H σσ= D. 无法判断 9、蜗杆蜗轮传动的传动比，正确表达式是( )。 A. 21d i d = B. 21z i z = C. 21 n i n = D. 12d i d = 10、设计一对材料相同的软齿面齿轮传动时，一般应使大齿轮的齿面硬度 2HBS ( )小齿轮的齿面硬度1HBS 。 A. 大于 B. 小于 C. 等于 D. 大于或等于 二、填空题(共10分) 1、在轴的结构设计中，轴的最小直径d min 是按 初步确定的。(1分) 2、受轴向载荷的紧螺栓所受的总拉力是 与 之和。(1分) 3、在斜齿圆柱齿轮的设计计算中，考虑到实际承载区的转移，斜齿轮传动的许用接触应力可取为1[]H σ与2[]H σ 。(1分)

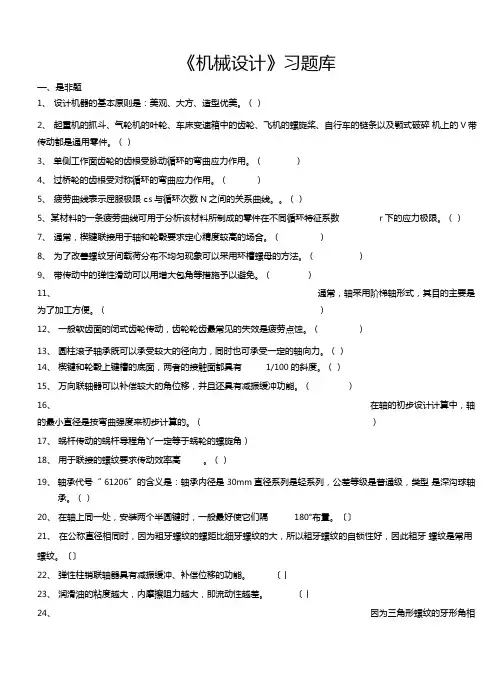

机械设计试题库及答案 29001单级齿轮减速器由电动机直接驱动，减速器输入功率P ＝7.5kW ，电动机转速n=1450r/min,齿轮齿数z 1＝20，z 2＝50，减速器效率＝0.9。试求减速 器输出轴的功率和转矩。 P P 出入 所以，P 出75 09675...kW T P n 出 出出 95510 95510 675 145025 111105 5 5 .....N mm 29002带式输送机的传动简图如下图所示，已知输送带输出功率为 2.51kW ， 现有Y100L 2-4型电动机一台，电动机额定功率P ed =3kW ，满载转速n m =1420r/min ，试问此电动机能否使用。各效率如下： 联轴器 ＝0.99， 齿轮 ＝0.97， 轴承 ＝0.99。 验算此电动机能否使用 总 联 齿 轴承 2 232 2 3 0990970990895. . . . P 输入＝P 输出/ 总 ＝2.51/0.895=2.805kW P ed (=3kW)>P 输入（=2.805kW ） 此电动机能用。 29003带式输送机的传动简图如下图所示，已知输送带的工作拉力F ＝ 2300N(F 中已考虑输送带与卷筒、卷筒轴承的摩擦损耗的影响） ，输送带的速度 v=1.1m/s ，卷筒直径D ＝400mm ，齿轮的齿数为z 1＝17，z 2＝102，z 3＝24，z 4＝109，试求传动装置的输出功率、总效率、总传动比和输入功率。各效率如下： 联轴器 =0.99、 齿轮 ＝0.97、 轴承 ＝0.99。
1）输出功率：P Fv 1000 2300111000 253..kW 2）总效率： 总 联 齿 轴承 2232 2 3 0990970990895. . . . 3）总传动比：i i i z z z z 总＝123421 43 10217 10924 2725 = .4）输入功率P P 输入 输出 总 253 08952827.. .kW 29004一蜗杆减速器，蜗杆轴功率P 工 100kW ，传动总效率 08.，三班 制工作，如工业用电为每度0.12元，试计算五年（每年按260天计算）中用于 功率损耗的费用。 功率损耗P P 1 1 10810020()(.)工 kW 五年中损耗能量526024 20 624000kW h 损耗费用62410 012748804 ..元五年中用于功率损耗的费用为 74880元。 29005下图为一卷扬机传动系统简图，已知：被提升的重物W ＝5000N ，卷 筒直径D ＝300mm ，卷筒转速n G =25r/min ，电动机转速n E ＝720r/min ，试求： 1）重物W 的上升速度v ；2）卷筒的转矩T ； 3）匀速提升重物时卷筒的功率P ； 4）电动机所需功率P E （传动总效率 ＝0.886）； 5）减速器总传动比i 总。
