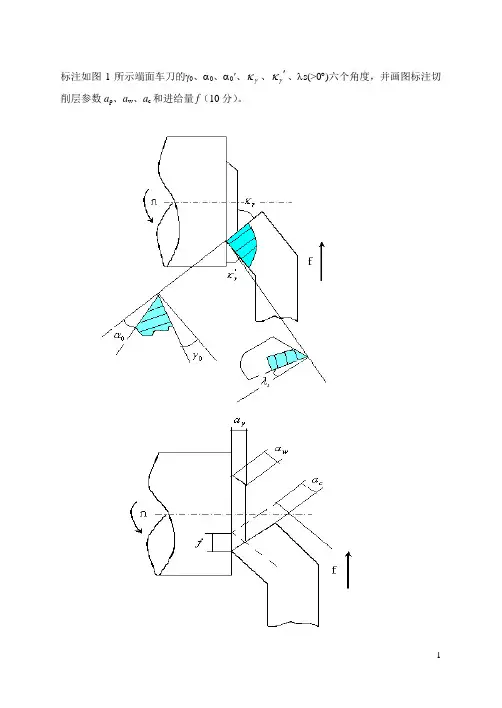

标注如图1所示端面车刀的γ0、α0、α0'、γκ、γκ'、λs(>0︒)六个角度,并画图标注切削层参数a p 、a w 、a c 和进给量f (10分)。

图1 端面车刀

1. 图2所示为滚切直齿圆柱齿轮的传动原理图。试分析直齿圆柱齿轮的母线、导线分

别是什么线?分别用什么方法形成?分别需要几个成形运动(用图中符号表示)?列出全部传动链,并分别说明是内联系还是外联系(10分)。

图2 滚切直齿圆柱齿轮传动原理图

答:

母线:渐开线,由展成法形成,需要一个复合的表面成型运动,可分解为滚刀旋转运动11B 和工件旋转运动12B ;

导线:直线,由相切法形成,需要两个独立的成形运动,即滚刀旋转运动和滚刀沿工件的轴向运动2A 。

展成运动传动链:滚刀----4----5---x u ----6-----7-----工件,滚刀旋转运动11B 和工件旋转运动12B 之间保持严格的相对运动关系,属于内联系传动链;

主运动传动链:电动机-----1----2----v u ------3----4----滚刀,与动力源直接相连,属于外联系传动链;

进给运动传动链:工件-----7-----8-----f u -----9-----10------刀架升降丝杠,工作台为间接动力源,属于外联系传动链。

3. 零件部分设计要求如图3所示,上工序已加工出0

02

.020-Φ,

005

.035-Φ,本工序以如

图4所示的定位方式,用调整法来铣削平面。 试确定工序尺寸及其偏差。(10分)

图3

图4

解:在本题中有三个设计尺寸和一个加工余量。可以建立三个设计尺寸链和一个余量尺寸链(在此题中可以不建)。

在本题中包含三个工序尺寸,20φ端工序尺寸A ,35φ端工序尺寸B ,完工尺寸H 。 建立如下图(a)、(b)、(c)尺寸链。

由尺寸链得:0

10.01/2/210A D mm -==,0

20.025/2/217.5B D mm -==,根据第三个尺寸链可得:对于H ,/2B 为减环,其余为增环

则工序尺寸H 为:3/2/2103217.524.5H A D B mm =+-=+-= 极限偏差,根据公式

005

.035-0.035-Φ

(a) (b)

(c)

带入式中可以求得:00(0.025)0.025ES mm =+--=+

0.0100.0900.10EI mm =---=-

4. 如图5所示,以外圆柱面在V 形块上定位,在插床上插内键槽,已知外径

003.050-=ΦA ,内径05

.00

30+Φ=d ,外径A 对内径d 的同轴度允差为φ0.02mm,试计算加工尺寸H 的定位误差。

解:外圆柱面在V 形块上定位,定位基准为外圆柱面的中心线,外圆柱面为定位基面。

W ∆,B ∆的方向均与工序尺寸H 的方向相同,所以0,0αγ==。

由于外圆柱面制造公差d T =0.03mm ,则基准位移误差为:

0.03

0.0212mm 902sin

2sin

2

2

d W T α

∆=

=

=⨯ 工序基准为内圆柱面的下母线,与定位基准不重合,会产生基准不重合误差。则 基准不重合误差为:

'0.050.020.015mm 2222

d B T T ∆=-=-=

工序基准与定位基准有公共变量d T ,当定位基准变化时,工序基准呈反向变化,因此加工尺寸H 的定位误差为:

0.02120.0150.0062mm D W B ∆=∆-∆=-=

加工下述零件,以B 面定位,加工表面A ,保证尺寸10

+0.2

mm ,试画出尺寸链并求出

工序尺寸L 及公差。(8分)

图5

七、在一圆环形工件上铣键槽,用心轴定位,要求保证尺寸34.8-0.16mm,试计算定位误差并分析这种定位是否可行。(8分)

°

八、试制定图示零件(单件小批生产)的工艺路线。(12分)

一、

°

加工下述零件,要求保证孔的尺寸B=30+0.2,试画出尺寸链,并求工序尺寸L。

(8分)

七、滚斜齿时需要多少种运动?列出每条运动链的首末端元件及计算位移。(8分)

八、制订下述零件的机械加工工艺过程,具体条件:45钢,圆料ф70,单件生产。(12分)

九.在一杆状形工件铣键槽,要求保证尺寸50-0.2mm与34.8-0.16mm,设计该工件的定位方案,并进行定位误差分析。(10分)

四、

加工下述零件,以B面定位,加工表面A,保证尺寸10+0.2mm,试画出尺寸链并求出工序尺寸L及公差。(8分)

五、指出下列定位方案所消除的自由度。(8分)

六、图示拨叉零件,材料HT300,单件小批生产(12分)

1.对零件进行工艺分析。2,制订该零件的加工工艺过程。

其余

A

±

3.图2所示为齿轮孔的局部图,设计尺寸是:孔05.00

40+φmm 需淬硬,键槽尺寸深度

30.00

46+mm 。孔和键槽的加工顺序是:1)镗孔至

10

.00

6.39+φmm 。2)插键槽,工序

尺寸为A 。3)淬火热处理。4)磨内孔至05.00

40+φmm ,同时保证05.00

40+φmm (假设磨

孔和镗孔时的同轴度误差很小,可忽略)。试求插键槽的工序尺寸及其公差。 解:(1)由题意,列尺寸链如图所示。

(2)解尺寸链,可得插键槽工序尺寸及公差为: 尺寸

3.00

46+为封闭环,解之得:

23

.00

85.45+=A

图2 齿轮孔的局部图
