STC89C52单片机存储器扩展

STC89C52单片机用户手册一、概述STC89C52 单片机是一款高性能、低功耗的 8 位微控制器，具有丰富的片内资源和强大的功能，广泛应用于各种电子设备和控制系统中。

二、主要特点1、增强型 8051 内核，指令代码完全兼容传统 8051 单片机。

2、工作电压范围宽，可在 38V 55V 之间正常工作。

3、片内集成 8K 字节的 Flash 程序存储器，可反复擦写 1000 次以上。

4、 512 字节的片内数据存储器（RAM）。

5、拥有 32 个可编程的 I/O 口，方便连接外部设备。

6、 3 个 16 位定时器/计数器，可用于定时、计数和脉冲宽度测量等功能。

7、 8 个中断源，包括 2 个外部中断、3 个定时器中断和 2 个串行口中断，具有两级中断优先级。

8、全双工串行通信接口（UART），可方便地与其他设备进行通信。

三、引脚功能1、 VCC：电源正极，接＋5V 电源。

2、 GND：电源地。

3、 P0 口：8 位漏极开路双向 I/O 口，作为地址/数据总线分时复用口。

4、 P1 口：8 位准双向 I/O 口，具有内部上拉电阻。

5、 P2 口：8 位准双向 I/O 口，作为高 8 位地址总线。

6、 P3 口：8 位准双向 I/O 口，具有第二功能。

例如，P30 为串行输入口（RXD），P31 为串行输出口（TXD）等。

四、存储结构1、程序存储器STC89C52 单片机的程序存储器空间为 8K 字节，地址范围为0000H 1FFFH。

用于存放用户编写的程序代码。

2、数据存储器数据存储器分为内部数据存储器和外部数据存储器。

内部数据存储器包括低 128 字节的 RAM（地址范围为 00H 7FH）和高 128 字节的特殊功能寄存器（SFR，地址范围为 80H FFH）。

外部数据存储器最大可扩展至 64K 字节。

五、时钟与复位1、时钟电路STC89C52 单片机可以使用内部时钟和外部时钟。

内部时钟通过在XTAL1 和 XTAL2 引脚之间连接晶振和电容来产生时钟信号。

STC单片机内部扩展RAM的应用作者：郭天祥来源：原创更新时间：2008-11-27 21:19:35 浏览次数：5803RAM是用来在程序运行中存放随机变量的数据空间，51单片机默认的内部RAM只有128字节，52单片机增加至256字节，STC89C52增加到512字节，STC89C54、55、58、516等增加到1280字节，对于编程者来说，一个芯片的RAM越多，写起程序来就越容易得心应手，不会总考虑RAM不够用而担心这担心那，连过多的变量都不敢定义。

在前面我们写程序时曾讲到过，如果定义一个变量后，不对这个变量进行初始化，这个变量默认的初值就是0，其实这个结论是需要一定的条件的，在用KEIL编写程序时，总程序中所有变量占用的字节之和小于128字节，并且存储器模式为small模式的前提下，对定义的变量不进行初始化时，编译器会默认将变量值设定为0。

一旦程序中的总变量超过128字节，必须对所有变量进行初始化，否则，没有被初始化的变量默认值将是不确定的。

当变量总和超过128字节时，必须还要在编译器中重新设定存储器的存储模式，存储器模式一共有3种，分别为small、compact和large模式，在KEIL编译器中有选项可进行选择，选项表如图4.4.1所示。

它决定了没有明确指定存储类型的变量、函数参数等数据的默认存储区域。

如果在某些函数中需要使用非默认的存储模式，也可以使用关健字直接说明。

下面对这三种模式分别做介绍。

1. small模式small模式中，所有缺省变量参数均装入单片机内部128字节RAM中，当定义类似如：uchar a; float b;等变量时，这些变量都装入内部128字节RAM中。

使用该模式的优点是访问速度快，缺点是空间有限，而且是对堆栈的空间分配比较少，难以把握，碰到需要递归调用的时候需要小心。

所以这种模式只适用于小程序。

2. compact模式compact模式中，所有缺省变量均位于单片机内部256字节RAM中，和在small模式中使用关健字pdata 来定义变量的效果相同，如：uchar pdata a[100];在该种模式下，程序总变量不得超过256字节，对于只有128字节的单片机，使用此模式定义变量超过128字节时，程序将出错。

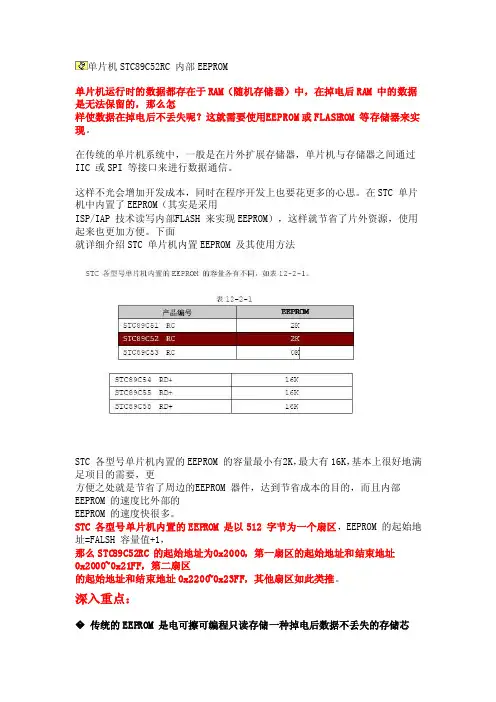

单片机STC‎89C52R‎C内部EEPR‎O M单片机运行时‎的数据都存在‎于RAM（随机存储器）中，在掉电后RA‎M中的数据是无‎法保留的，那么怎样使数据在掉‎电后不丢失呢‎？这就需要使用‎E EPROM‎或FLASH‎R OM 等存储器来实‎现。

在传统的单片‎机系统中，一般是在片外‎扩展存储器，单片机与存储‎器之间通过I‎I C 或SPI 等接口来进行‎数据通信。

这样不光会增‎加开发成本，同时在程序开‎发上也要花更‎多的心思。

在STC 单片机中内置‎了EEPRO‎M（其实是采用ISP/IAP 技术读写内部‎F LASH 来实现EEP‎R OM），这样就节省了‎片外资源，使用起来也更‎加方便。

下面就详细介绍S‎T C 单片机内置E‎E PROM 及其使用方法‎STC 各型号单片机‎内置的EEP‎R OM 的容量最小有‎2K，最大有16K‎，基本上很好地‎满足项目的需‎要，更方便之处就是‎节省了周边的‎E EPROM‎器件，达到节省成本‎的目的，而且内部EE‎P ROM 的速度比外部‎的EEPROM‎的速度快很多‎。

STC 各型号单片机‎内置的EEP‎R OM 是以512 字节为一个扇‎区，EEPROM‎的起始地址=FALSH 容量值+1，那么STC8‎9C52RC‎的起始地址为‎0x2000‎，第一扇区的起‎始地址和结束‎地址0x20‎00~0x21FF‎，第二扇区的起始地址和‎结束地址0x‎2200~0x23FF‎，其他扇区如此‎类推。

深入重点：�传统的EEP‎R OM 是电可擦可编‎程只读存储一‎种掉电后数据‎不丢失的存储‎芯片。

�STC89C‎52RC 的EEPRO‎M是通过ISP‎/IAP 技术读写内部‎F LASH 来实现EEP‎R OM。

�STC89C‎52RC 的EEPRO‎M起始地址为0‎x2000，以512 字节为一个扇‎区，EERPOM‎的大小为2K‎字节。

STC89C‎52RC 与EEPOR‎M实现的寄存器‎有6 个，分别是ISP‎_DATA、ISP_AD‎D RH、ISP_AD‎D RLISP_TR‎I G、ISP_CM‎D、ISP_CO‎N TR。

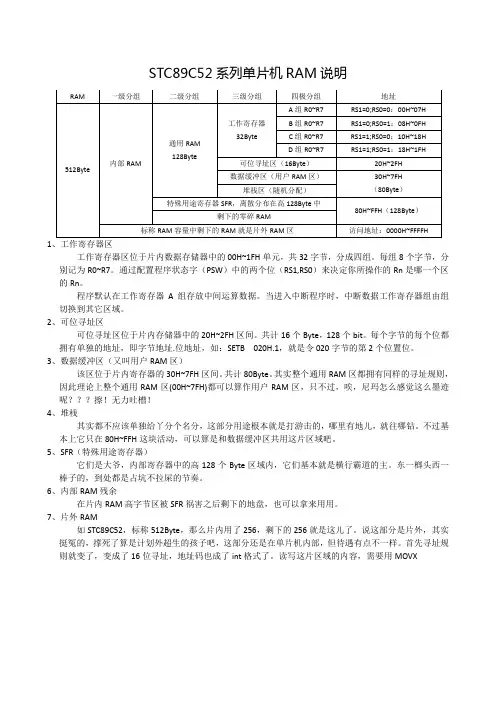

STC89C52系列单片机RAM说明1、工作寄存器区工作寄存器区位于片内数据存储器中的00H~1FH单元，共32字节，分成四组。

每组8个字节，分别记为R0~R7。

通过配置程序状态字（PSW）中的两个位（RS1,RS0）来决定你所操作的Rn是哪一个区的Rn。

程序默认在工作寄存器A组存放中间运算数据。

当进入中断程序时，中断数据工作寄存器组由组切换到其它区域。

2、可位寻址区可位寻址区位于片内存储器中的20H~2FH区间。

共计16个Byte，128个bit。

每个字节的每个位都拥有单独的地址，即字节地址.位地址，如：SETB 020H.1，就是令020字节的第2个位置位。

3、数据缓冲区（又叫用户RAM区）该区位于片内寄存器的30H~7FH区间。

共计80Byte。

其实整个通用RAM区都拥有同样的寻址规则，因此理论上整个通用RAM区(00H~7FH)都可以算作用户RAM区，只不过，唉，尼玛怎么感觉这么墨迹呢？？？擦！无力吐槽！4、堆栈其实都不应该单独给丫分个名分，这部分用途根本就是打游击的，哪里有地儿，就往哪钻。

不过基本上它只在80H~FFH这块活动，可以算是和数据缓冲区共用这片区域吧。

5、SFR（特殊用途寄存器）它们是大爷，内部寄存器中的高128个Byte区域内，它们基本就是横行霸道的主。

东一榔头西一棒子的，到处都是占坑不拉屎的节奏。

6、内部RAM残余在片内RAM高字节区被SFR祸害之后剩下的地盘，也可以拿来用用。

7、片外RAM如STC89C52，标称512Byte，那么片内用了256，剩下的256就是这儿了。

说这部分是片外，其实挺冤的，撑死了算是计划外超生的孩子吧，这部分还是在单片机内部，但待遇有点不一样。

首先寻址规则就变了，变成了16位寻址，地址码也成了int格式了。

读写这片区域的内容，需要用MOVX。

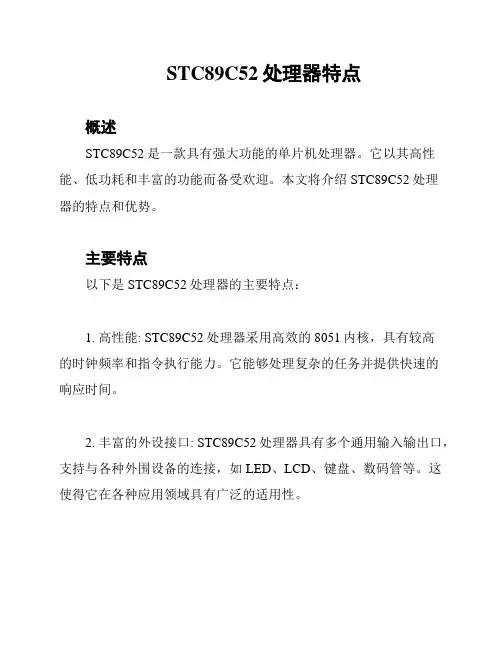

STC89C52处理器特点概述STC89C52是一款具有强大功能的单片机处理器。

它以其高性能、低功耗和丰富的功能而备受欢迎。

本文将介绍STC89C52处理器的特点和优势。

主要特点以下是STC89C52处理器的主要特点：1. 高性能: STC89C52处理器采用高效的8051内核，具有较高的时钟频率和指令执行能力。

它能够处理复杂的任务并提供快速的响应时间。

2. 丰富的外设接口: STC89C52处理器具有多个通用输入输出口，支持与各种外围设备的连接，如LED、LCD、键盘、数码管等。

这使得它在各种应用领域具有广泛的适用性。

3. 强大的存储能力: STC89C52处理器内部集成了8KB的闪存和2KB的RAM，提供了足够的存储空间来存储程序和数据。

此外，它还支持外部扩展的存储器接口，使得存储容量更加灵活和可扩展。

4. 多种通信接口: STC89C52处理器支持多种通信接口，包括UART、SPI和I2C。

这使得它能够与其他设备进行可靠的数据传输和通信，满足不同应用需求。

5. 低功耗设计: STC89C52处理器采用先进的功率管理技术，能够在低功耗状态下工作，并且具有快速唤醒的能力。

这使得它适合在电池供电的移动设备和节能应用中使用。

6. 安全性和可靠性: STC89C52处理器具有良好的抗干扰和电压波动的能力，能够保护处理器免受外部干扰和异常电压的损害。

它也支持硬件和软件级别的安全机制，确保系统的安全性和可靠性。

总结STC89C52处理器是一款功能强大的单片机处理器，具有高性能、丰富的外设接口、强大的存储能力、多种通信接口、低功耗设计和良好的安全性和可靠性。

它适用于各种应用领域，如工业控制、自动化设备、消费电子和物联网等。

海纳电子资讯网：ｗｗｗ．ｆｐｇａ－ａｒｍ．ｃｏｍ　为您提供各种ＩＣ中文资料　ＳＴＣ８９Ｃ５１ＲＣ　／　ＲＤ＋　系列单片机中文指南 －－－高可靠 －－－超低价 －－－低功耗 －－－无法解密ＳＴＣ８９Ｃ５１ＲＣ，ＳＴＣ８９ＬＥ５１ＲＣＳＴＣ８９Ｃ５２ＲＣ，ＳＴＣ８９ＬＥ５２ＲＣＳＴＣ８９Ｃ５３ＲＣ，ＳＴＣ８９ＬＥ５３ＲＣＳＴＣ８９Ｃ５４ＲＤ＋，ＳＴＣ８９ＬＥ５４ＲＤ＋ＳＴＣ８９Ｃ５８ＲＤ＋，ＳＴＣ８９ＬＥ５８ＲＤ＋ＳＴＣ８９Ｃ５１６ＲＤ＋，ＳＴＣ８９ＬＥ５１６ＲＤ＋附录Ａ：　为什么少数用户的普通８０５１程序烧录后，不能运行附录Ｂ：　ＳＴＣ８９ＬＥ５１６ＡＤ，ＳＴＣ８９ＬＥ５１６Ｘ２附录Ｃ：　ＳＴＣ８９Ｃ５１ＲＣ　／　ＲＤ＋　系列单片机　ＩＳＰ　（ＤＩＹ）附录Ｄ：　ＩＳＰ　Ｄｅｍｏ（演示版）软件（＊．ｈｅｘ）及通信协议附录Ｅ：　如何实现运行中自定义下载，无仿真器时方便调试附录Ｆ：　Ｋｅｉｌ　Ｃ５１高级语言编程的软件如何减少代码长度国内技术支援：宏晶科技（深圳） ｗｗｗ．ＭＣＵ－Ｍｅｍｏｒｙ．ｃｏｍ ｓｕｐｐｏｒｔ＠ｄｓｐ－ｍｅｍｏｒｙ．ｃｏｍＵｐｄａｔｅ　ｄａｔｅ：　２００５－２－１６ 型 号 最高时钟 频　率ＨｚＦｌａｓｈ程序存储器ＲＡＭ数据存储器降低ＥＭＩ看门狗双倍速Ｐ４口ＩＳＰＩＡＰＥＥＰＲＯＭ数据指针串口ＵＡＲＴ中断源优先级定时器Ａ／Ｄ向下兼容Ｗｉｎｂｏｎｄ向下兼容Ｐｈｉｌｉｐｓ向下兼容Ａｔｍｅｌ ５Ｖ ３ＶＳＴＣ８９Ｃ５１ ＲＣ０－８０Ｍ４Ｋ５１２√√√√√√１Ｋ＋　２１ｃｈ＋８４３Ｗ７８Ｅ５１Ｐ８９Ｃ５１ＳＴＣ８９Ｃ５２ ＲＣ０－８０Ｍ８Ｋ５１２√√√√√√１Ｋ＋　２１ｃｈ＋８４３Ｗ７８Ｅ５２Ｐ８９Ｃ５２ＳＴＣ８９Ｃ５３ ＲＣ０－８０Ｍ１５Ｋ５１２√√√√√√　２１ｃｈ＋８４３Ｗ７８Ｅ５４Ｐ８９Ｃ５４ＡＴ８９Ｃ５５ＳＴＣ８９Ｃ５４ ＲＤ＋０－８０Ｍ１６Ｋ１２８０√√√√√√８Ｋ＋　２１ｃｈ＋８４３Ｗ７８Ｅ５４Ｐ８９Ｃ５４ＡＴ８９Ｃ５５ＳＴＣ８９Ｃ５８ ＲＤ＋０－８０Ｍ３２Ｋ１２８０√√√√√√８Ｋ＋　２１ｃｈ＋８４３Ｗ７８Ｅ５８Ｐ８９Ｃ５８ＡＴ８９Ｃ５１ＲＣＳＴＣ８９Ｃ５１６ ＲＤ＋０－８０Ｍ６３Ｋ１２８０√√√√√√　２１ｃｈ＋８４３Ｗ７８Ｅ５１６Ｐ８９Ｃ５１ＲＤ２ＡＴ８９Ｃ５１ＲＤ２ＳＴＣ８９ＬＥ５１ ＲＣ０－８０Ｍ４Ｋ５１２√√√√√√１Ｋ＋　２１ｃｈ＋８４３Ｗ７８ＬＥ５１ＡＴ８９ＬＶ５１ＳＴＣ８９ＬＥ５２ ＲＣ０－８０Ｍ８Ｋ５１２√√√√√√１Ｋ＋　２１ｃｈ＋８４３Ｗ７８ＬＥ５２ＡＴ８９ＬＶ５２ＳＴＣ８９ＬＥ５３ ＲＣ０－８０Ｍ１４Ｋ５１２√√√√√√　２１ｃｈ＋８４３Ｗ７８ＬＥ５４ＡＴ８９ＬＶ５５ＳＴＣ８９ＬＥ５４ ＲＤ＋０－８０Ｍ１６Ｋ１２８０√√√√√√８Ｋ＋　２１ｃｈ＋８４３Ｗ７８ＬＥ５４ＡＴ８９ＬＶ５５ＳＴＣ８９ＬＥ５８ ＲＤ＋０－８０Ｍ３２Ｋ１２８０√√√√√√８Ｋ＋　２１ｃｈ＋８４３Ｗ７８ＬＥ５８ＡＴ８９ＬＶ５１ＲＣＳＴＣ８９ＬＥ５１６ＲＤ＋０－８０Ｍ６３Ｋ１２８０√√√√√√　２１ｃｈ＋８４３Ｗ７８ＬＥ５１６Ｐ８９ＬＶ５１ＲＤ２ＡＴ８９ＬＶ５１ＲＤ２ＳＴＣ８９ＬＥ５１６ＡＤ０－９０Ｍ６４Ｋ５１２√√√　２１ｃｈ＋６４３√需要Ａ／Ｄ转换时才选用，８路８位精度在Ｐ１．０　－　Ｐ１．７口，１７　个机器周期一次ＳＴＣ８９ＬＥ５１６Ｘ２０－９０Ｍ６４Ｋ５１２√√√√　２１ｃｈ＋６４３√ 本应用技术手册是针对有一定8051系列（MCS-51）单片机编程基础的用户编写的。

3.2 51单片机部分3.2.1 单片机选型依据MCS-51系列为美国Intel公司在上世纪80年代推出的一种8位单片机。

在芯片的集成程度上有较大提高，同时也大幅提升了性能，单片机的功能也大大丰富，功能单元的数量与种类答复增加，取得巨大成功，如今在我国获得广泛的应用。

MMCS51单片机的内部总体结构其基本特性如下：8位CPU、片内振荡器、4k字节ROM、128字节RAM、21个特殊功能寄存器、32根I/O线、可寻址的64k字节外部数据、程序存贮空间、2个16位定时器、计数器中断结构：具有二个优先级、五个中断源、一个全双工串行口、位寻址（即可寻找某位的内容）功能，适于按位进行逻辑运算的位处理器。

除128字节RAM、4k字节ROM和中断、串行口及定时器模块外，还有4组I/O口P0～P3，余下的就是CPU的全部组成。

把4kROM换为EEPROM就是8751的结构，如去掉ROM/EEPROM 部分即为8031，如果将ROM置换为Flash存贮器或EEPROM，或再省去某些I/O，即可得到51系列的派生品种，如89C51、AT89C2051等单片机。

单片机各部分是通过内部的总线有机地连接起来的。

MCS51单片机的组成如下：运算器以完成二进制的算术/逻辑运算部件ALU为核心，再加上暂存器TMP、累加器ACC、寄存器B、程序状态标志寄存器PSW及布尔处理器。

累加器ACC是一个八位寄存器，它是CPU中工作最频繁的寄存器。

在进行算术、逻辑运算时，累加器ACC往往在运算前暂存一个操作数（如被加数），而运算后又保存其结果（如代数和）。

寄存器B主要用于乘法和除法操作。

标志寄存器PSW也是一个八位寄存器，用来存放运算结果的一些特征，如有无进位、借位等。

其每位的具体含意如下所示：对用户来讲，最关心的是以下四位。

（1）进位标志CY（PSW.7）。

它表示了运算是否有进位（或借位）。

如果操作结果在最高位有进位（加法）或者借位（减法），则该位为1，否则为0[1] 。

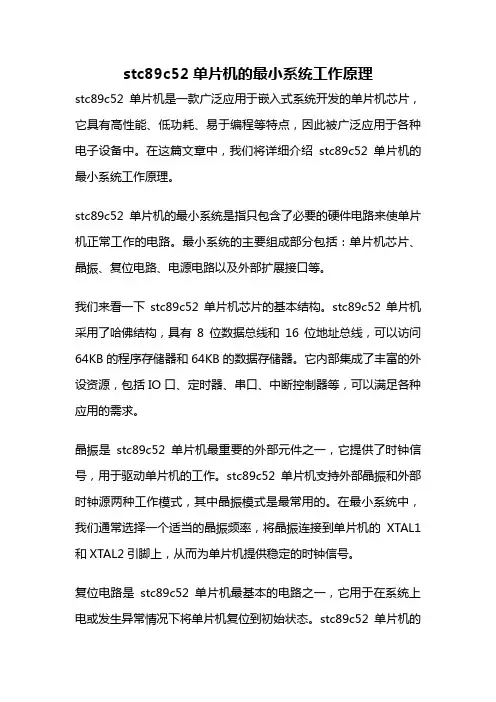

stc89c52单片机的最小系统工作原理stc89c52单片机是一款广泛应用于嵌入式系统开发的单片机芯片，它具有高性能、低功耗、易于编程等特点，因此被广泛应用于各种电子设备中。

在这篇文章中，我们将详细介绍stc89c52单片机的最小系统工作原理。

stc89c52单片机的最小系统是指只包含了必要的硬件电路来使单片机正常工作的电路。

最小系统的主要组成部分包括：单片机芯片、晶振、复位电路、电源电路以及外部扩展接口等。

我们来看一下stc89c52单片机芯片的基本结构。

stc89c52单片机采用了哈佛结构，具有8位数据总线和16位地址总线，可以访问64KB的程序存储器和64KB的数据存储器。

它内部集成了丰富的外设资源，包括IO口、定时器、串口、中断控制器等，可以满足各种应用的需求。

晶振是stc89c52单片机最重要的外部元件之一，它提供了时钟信号，用于驱动单片机的工作。

stc89c52单片机支持外部晶振和外部时钟源两种工作模式，其中晶振模式是最常用的。

在最小系统中，我们通常选择一个适当的晶振频率，将晶振连接到单片机的XTAL1和XTAL2引脚上，从而为单片机提供稳定的时钟信号。

复位电路是stc89c52单片机最基本的电路之一，它用于在系统上电或发生异常情况下将单片机复位到初始状态。

stc89c52单片机的复位电路包括一个复位按钮和一个复位电路。

当复位按钮按下时，复位电路会向单片机的RST引脚提供一个低电平信号，从而触发单片机的复位操作。

电源电路是stc89c52单片机最基本的供电电路，它为单片机提供工作所需的电源电压。

stc89c52单片机的工作电压范围为2.4V至5.5V，可以使用直流电源或者电池供电。

在最小系统中，我们需要为单片机提供一个稳定的电源电压，通常使用稳压电路来实现。

除了以上基本电路外，最小系统还可以包括一些外部扩展接口，用于连接其他外设或传感器。

stc89c52单片机具有丰富的IO口和通用串口，可以与各种外设进行通信。

STC 单片机内部扩展RAM 的应用
RAM 是用来在程序运行中存放随机变量的数据空间，51 单片机默认
的内部RAM 只有128 字节，52 单片机增加至256 字节，STC89C52 增加到512 字节，STC89C54、55、58、516 等增加到1280 字节，对于编程者来说，一个芯片的RAM 越多，写起程序来就越容易得心应手，不会总考虑RAM 不
够用而担心这担心那，连过多的变量都不敢定义。

在前面我们写程序时曾讲到过，如果定义一个变量后，不对这个变量
进行初始化，这个变量默认的初值就是0，其实这个结论是需要一定的条件的，在用KEIL 编写程序时，总程序中所有变量占用的字节之和小于128 字节，并且存储器模式为small 模式的前提下，对定义的变量不进行初始化
时，编译器会默认将变量值设定为0。

一旦程序中的总变量超过128 字节，
必须对所有变量进行初始化，否则，没有被初始化的变量默认值将是不确定的。

当变量总和超过128 字节时，必须还要在编译器中重新设定存储器的存
储模式，存储器模式一共有3 种，分别为small、compact 和large 模式，在KEIL 编译器中有选项可进行选择，选项表如图4.4.1 所示。

它决定了没有明
确指定存储类型的变量、函数参数等数据的默认存储区域。

如果在某些函数
中需要使用非默认的存储模式，也可以使用关健字直接说明。

下面对这三种
模式分别做介绍。

单片机程序程序存储空间（ROM）和数据存储空间（RAM）详解问题：STC89C52RC单片机:8K字节程序存储空间，512字节数据存储空间，内带2K字节EEPROM存储空间;它们分别存的是什么？8K的程序存储空间是存储代码,也就是你写的程序生成的HEX文件的，相当于电脑系统的C盘。

512字节相当于内存,存储空间存储变量，像u8 x，y,z,u32 a之类的临时变量掉电后数据丢失。

2K eeprom相当于电脑系统的硬盘，数据写入后掉电不丢失。

主要是单片机在运行的过程中写入数据或者读取数据.像设置的闹铃值,设置好了就不用每次都去设置了，保存在单片机里面，即使掉电了，设置的数据也不会丢失，只需单片机上电再读取就好了。

单片机原理及系统结构在此先详细分析51单片的存储器结构和寻址方法，再分析片外存储器的扩展，最后给出设计原理并分析系统结构。

图一：存储空间分布51单片机存储器结构分析8051单片机的存储器在物理结构上分为程序存储器空间和数据存储器空间,共有4个存储空间：片内程序存储器、片外程序存储器以及片内数据存储器、片外数据存储器空间。

这种程序存储和数据存储分开的结构形式被称为哈佛结构。

MCS—51使用哈弗结构，它的程序空间和数据空间是分开编址的，即各自有各自的地址空间,互不重叠.所以即使地址一样，但因为分开编址，所以依然要说哪一个空间内的某地址。

而ARM（甚至是x86）这种冯诺依曼结构的MCU/CPU，它的地址空间是统一并且连续的,代码存储器/RAM/CPU寄存器，甚至PC机的显存，都是统一编址的,只是不同功能的存储器占据不同的地址块，各自为政.MCS—51单片机存储器的配置特点①内部集成了4K的程序存储器ROM；②内部具有256B的数据存储器RAM（用户空间+SFR空间）;③可以外接64K的程序存储器ROM和数据存储器RAM。

从物理结构的角度讲，51单片机的存储系统可以分为四个存储空间:既片内ROM,RAM和片外ROM、RAM。

STC89C52单片机详细介绍
STC89C52单片机采用基于MCS-51指令集的兼容内核，具有8位宽的
数据总线和16位宽的地址总线。

它的时钟频率可达到12MHz，能够提供
高速运行和响应的能力。

此外，STC89C52还具有丰富的外设接口和功能
模块，可以满足各种应用的需求。

STC89C52单片机内置了8KB的闪存程序存储器，可以用于存储应用
程序代码。

闪存存储器具有非易失性，可以在断电情况下保持数据的完整性。

此外，STC89C52还包含了256字节的RAM存储器，可以用于存储临
时数据和变量。

STC89C52的IO口资源丰富，包括32个GPIO口和5个外部中断引脚。

GPIO口可以配置为输入或输出模式，可以与外部传感器、显示器、打印
机等设备进行数据交互。

外部中断引脚可以用于检测外部事件的触发，例
如按键输入或传感器信号。

STC89C52单片机还具有良好的软件开发和调试支持。

它支持多种开
发环境、编程语言和开发工具，如Keil C51、IAR Embedded Workbench 等。

此外，STC89C52还支持在线调试和仿真，方便开发人员进行程序调
试和性能优化。

总的来说，STC89C52单片机是一款强大、灵活、高性能的8位微控
制器，具有广泛的应用领域和丰富的功能特性。

它适用于各种嵌入式系统
和智能设备，如工业控制、智能家居、汽车电子和消费电子等领域。

stc89c52rc单片机结构STC89C52RC单片机是一种高性能、低功耗的8位单片机，它是由STC公司推出的一款单片机。

其特点是有ISP（In-System Programming）在线编程功能，可以不用拆下芯片，就能使用ISP编程器进行在线编程，提高了单片机的使用效率。

下面就分步骤来阐述STC89C52RC单片机的结构。

第一步，CPU结构STC89C52RC单片机的CPU结构是基于哈佛结构的，其中包括AUC （程序地址计数器）、程序存储器ROM、数据存储器RAM、存储器控制器、总线控制器等部分。

其中AUC具有16位地址，可以寻址的最大空间是64K字节，程序存储器ROM和数据存储器RAM都可以扩展。

第二步，I/O口结构该单片机的I/O口结构包括32个外部I/O口和8个内部I/O口，其中外部I/O口可以连接外部LED、晶振、按键等外设，内部I/O口是可复用的，可以连接CMOS输出器等。

第三步，时钟和定时器的结构STC89C52RC单片机采用了12MHz的晶振，提供了三个定时器，其中Timer0和Timer1是16位定时器/计数器。

Timer2是8位的定时器/计数器，同时还有一个定时器0的16位增量计数器TMOD。

第四步，中断系统结构STC89C52RC单片机的中断系统结构采用了可编程中断控制器（PIC）。

理论最大的中断来源可以达到32个。

同时，该单片机还有5个中断优先级，可以分别分配不同的优先级，以便按照用户优先级来控制中断服务。

第五步，ISP编程结构该单片机的ISP编程结构采用了串行通讯口SI0，除了可以进行在线编程外，还可以通过ISP编程器实现单片机的测试和校验。

综上所述，STC89C52RC单片机结构包括CPU结构、I/O口结构、时钟和定时器的结构、中断系统结构和ISP编程结构。

其具有低功耗、高性能、编程效率高等特点，被广泛应用于计算机辅助设计、智能控制、电子电路自动化等领域。

stc89c52rcSTC89C52RC: 全面了解脉冲宽度调制控制器摘要：STC89C52RC是一款功能强大的单片机，特别适用于脉冲宽度调制（PWM）控制应用。

本文将对STC89C52RC的特性、应用领域以及其优势进行详细介绍。

第一部分：概述1.1 什么是STC89C52RC?STC89C52RC是一款高性能的8051内核单片机，由中国的ST公司生产。

它采用了先进的CMOS工艺，并配备了强大的功能和性能。

1.2 STC89C52RC的主要特性STC89C52RC具有以下主要特性：- 高性能的8051内核：具有快速的执行速度和高效的指令集。

- 大容量存储器：内置8KB的Flash程序存储器和可扩展的RAM。

- 强大的外设功能：包括多个通用IO口、定时器/计数器、串口等。

- PWM技术支持：内置多个PWM输出通道，可以轻松实现对电机、LED灯等的精确控制。

- 丰富的中断支持：支持多种中断源，可以快速响应外部事件。

- 低功耗设计：采用了多种省电技术，延长了电池寿命，适用于便携式设备应用。

第二部分：应用领域2.1 控制系统与自动化STC89C52RC的强大功能和丰富的外设支持使其成为控制系统和自动化领域的理想选择。

它可以用于工业自动化、家庭自动化、机器人等领域，实现对各种设备和系统的精确控制。

2.2 电机控制电机控制是STC89C52RC的一个重要应用领域。

它的PWM功能可以实现对电机的精确控制，包括速度调节、方向控制等。

在工业设备、家用电器、机器人等领域中，STC89C52RC广泛应用于电机驱动和控制。

2.3 LED控制STC89C52RC具有多个PWM输出通道，可以轻松控制LED的亮度。

在照明、显示屏幕、彩灯等应用中，STC89C52RC可以实现灵活多样的LED控制效果。

2.4 智能家居和物联网随着智能家居和物联网的快速发展，STC89C52RC在这些领域中发挥着重要作用。

它可以实现对智能家居设备的控制和调度，以及与其他设备的互联互通。

STC89C52单片机详细介绍首先，STC89C52具有高性能和大容量的特点。

它采用了一种高速的8位CPU核心，主频可以高达12MHz，具有较高的运算速度。

同时，STC89C52的存储器容量也非常大，包括8KB的可编程闪存和256字节的RAM，可以满足复杂程序的存储需求。

其次，STC89C52具有丰富的外设接口和功能。

它提供了许多通用I/O 口、多个串行口、多个定时器和脉冲宽度调制输出等功能。

这些外设和功能可以满足不同应用的需求，如LED显示、数码管控制、按键输入、传感器接口等。

此外，STC89C52具有低功耗的特点。

它采用了低功耗工艺和智能唤醒机制，可以在待机模式下降低功耗。

这使得STC89C52在依赖电池供电的系统中具有很好的应用潜力，如智能家居、传感器网络等。

STC89C52的硬件结构包括多个功能块，其中最重要的是CPU核心、存储器、定时器和外设接口。

CPU核心是STC89C52的控制中心，负责指令的执行和数据的处理。

存储器包括程序存储器和数据存储器，用于存储程序和数据。

定时器用于产生定时和计数信号，可以实现延时和定时功能。

外设接口提供了与外部设备的连接，使得STC89C52可以与其他设备进行数据交换和通信。

STC89C52的应用非常广泛。

它可以用于各种电子设备的控制和处理，如家用电器、机器人、工业控制等。

此外，由于STC89C52具有丰富的外设接口和功能，它还可以用于各类传感器网络、嵌入式系统、智能监控等领域。

总结起来，STC89C52作为一种高性能的单片机，具有高速、大容量、低功耗和多种功能。

它的硬件结构包括CPU核心、存储器、定时器和外设接口，广泛应用于各类电子设备和工控系统中。

无论是家用电器还是工业控制，STC89C52都能提供高性能和灵活的解决方案。

STC单片机的内部EEPROM是用DATAFLASH模拟出来的,不是真正的EEPROM存储器,不能用普通的方法来操作下面是一些注意点:1.字节写之前要先将这个字节所在扇区的其它有效数据读取到RAM暂存(这步不是必须的)2.暂存完之后再对整个扇区(512字节)进行擦除操作，擦拭完后,整个扇区每个地址中数据都变成0xFF3.将欲写入的N个字节数据,用字节写函数写入EEPROM4.将暂存到RAM的其它有用的EEPROM值再用字节写函数写回EEPROM5.STC用FLASH模拟出来的EEPROM的字节写功能只能将1变成0,而不能将0变成1，只有扇区擦除后数据才是全1,例如:在地址0x21f0处第1次写11010110,第2次写111010,读出结果是这2个值的相与10010所以如果一个地址处的值不是0xff时写入新的数据是不对的,要先执行扇区擦除,变为0xff,对于单个字节的写入,我们可以先检查该地址处的数据是否为0xff,是的话就不用擦除扇区了----------------------------------------------------------------------STC89C52单片机内部EEPROM 的读写过程1 配置ISP_CONTR寄存器,使能第7位ISPEN,让ISP_IAP功能生效,并配置低3位的等待时间2 写指令: 读/写/擦除扇区这3个命令3 赋值: ISP_ADDRH和ISP_ADDRL的地址值4 关闭总中断EA,因为下面要写的2个触发指令必须是连续操作的,不能被中断5 执行公用的ISP_IAP 触发指令,触发后读写操作才能进行6 打开中断EA, 关闭ISP_IAP功能:清相关寄存器#include "my51.h"/******************定义命令字节******************/#define read_cmd 0x01 //字节读数据命令#define wirte_cmd 0x02 //字节编程数据命令#define erase_cmd 0x03 //扇区擦除数据命令/****************特殊功能寄存器声明****************/sfr ISP_DATA = 0xe2;sfr ISP_ADDRH = 0xe3;sfr ISP_ADDRL = 0xe4;sfr ISP_CMD = 0xe5;sfr ISP_TRIG = 0xe6;sfr ISP_CONTR = 0xe7;/*定义Flash 操作等待时间及允许IAP/ISP/EEPROM 操作的常数******************///#define enable_waitTime 0x80 //系统工作时钟<30MHz 时，对IAP_CONTR 寄存器设置此值//#define enable_waitTime 0x81 //系统工作时钟<24MHz 时，对IAP_CONTR 寄存器设置此值//#define enable_waitTime 0x82 //系统工作时钟<20MHz 时，对IAP_CONTR 寄存器设置此值#define enable_waitTime 0x83 //系统工作时钟<12MHz 时，对IAP_CONTR 寄存器设置此值//#define enable_waitTime 0x84 //系统工作时钟<6MHz 时，对IAP_CONTR 寄存器设置此值void ISP_IAP_disable(void) //关闭ISP_IAP{EA=1; //恢复中断ISP_CONTR = 0x00;ISP_CMD = 0x00;ISP_TRIG = 0x00;}void ISP_IAP_trigger() //触发{EA=0; //下面的2条指令必须连续执行,故关中断ISP_TRIG = 0x46; //送触发命令字0x46ISP_TRIG = 0xB9; //送触发命令字0xB9}void ISP_IAP_readData(u16 beginAddr, u8* pBuf, u16 dataSize) //读取数据{ISP_DATA=0; //清零,不清也可以ISP_CMD = read_cmd; //指令:读取ISP_CONTR = enable_waitTime; //开启ISP_IAP，并送等待时间while(dataSize--) //循环读取{ISP_ADDRH = (u8)(beginAddr >> 8); //送地址高字节ISP_ADDRL = (u8)(beginAddr & 0x00ff); //送地址低字节ISP_IAP_trigger(); //触发beginAddr++; //地址++*pBuf++ = ISP_DATA; //将数据保存到接收缓冲区}ISP_IAP_disable(); //关闭ISP_IAP功能}void ISP_IAP_writeData(u16 beginAddr,u8* pDat,u16 dataSize) //写数据{ISP_CONTR = enable_waitTime; //开启ISP_IAP，并送等待时间ISP_CMD = wirte_cmd; //送字节编程命令字while(dataSize--){ISP_ADDRH = (u8)(beginAddr >> 8); //送地址高字节ISP_ADDRL = (u8)(beginAddr & 0x00ff); //送地址低字节ISP_DATA = *pDat++; //送数据beginAddr++;ISP_IAP_trigger(); //触发}ISP_IAP_disable(); //关闭}void ISP_IAP_sectorErase(u16 sectorAddr) //扇区擦除{ISP_CONTR = enable_waitTime; //开启ISP_IAP;并送等待时间ISP_CMD = erase_cmd; //送扇区擦除命令字ISP_ADDRH = (u8)(sectorAddr >> 8); //送地址高字节ISP_ADDRL = (u8)(sectorAddr & 0X00FF); //送地址低字节ISP_IAP_trigger(); //触发ISP_IAP_disable(); //关闭ISP_IAP功能}void main() //测试{u8 buf[3]={0}; //接收数据缓冲区u8 dat[5]={b(111010),b(1001),b(1),b(1011),b(1110)};//我写成二进制是为观察led灯ISP_IAP_sectorErase(0x2000); //扇区擦除,一块512字节ISP_IAP_writeData(0x21f0,dat,sizeof(dat)); //写EEPROMISP_IAP_readData(0x21f0,buf,sizeof(buf)); //读取P1=buf[2];//在地址0x21f0处第1次写11010110,第2次写111010,读出结果是这2个值的相与10010while(1); //所以如果一个地址处的值不是0xff时写入新的数据是不对的,要先擦除为0xff }#ifndef _MY51_H#define _MY51_H#include <reg52.h>//#include <math.h>#include <intrins.h>#include <stdio.h>#include "mytype.h"/*************二进制输入宏****************************/ #ifndef _LongToBin_#define _LongToBin_#define LongToBin(n) \( \((n >> 21) & 0x80) | \((n >> 18) & 0x40) | \((n >> 15) & 0x20) | \((n >> 12) & 0x10) | \((n >> 9) & 0x08) | \((n >> 6) & 0x04) | \((n >> 3) & 0x02) | \((n ) & 0x01) \)#define bin(n) LongToBin(0x##n##l)#define BIN(n) bin(n)#define B(n) bin(n)#define b(n) bin(n)#endif/*************单个数据位的置位宏*********************/ #ifndef _BIT_#define _BIT_#define BIT(n) (1<<n)#define bit(n) BIT(n)#endif#define high 1 //高电平#define low 0 //低电平#define led P1 //灯总线控制sbit led0=P1^0; //8个led灯,阴极送低电平点亮sbit led1=P1^1;sbit led2=P1^2;sbit led3=P1^3;sbit led4=P1^4;sbit led5=P1^5;sbit led6=P1^6;sbit led7=P1^7;sbit ledLock=P2^5; //led锁存的状态,0锁定,1不锁定sbit beep=P2^3; //蜂鸣器void delayms(u16 ms);//void delayXus(u8 us); //函数执行(8+6x)个机器周期, 即t=(8+6x)*1.085 /////////////////////////////////////////////////////////////////////////////#endif。
