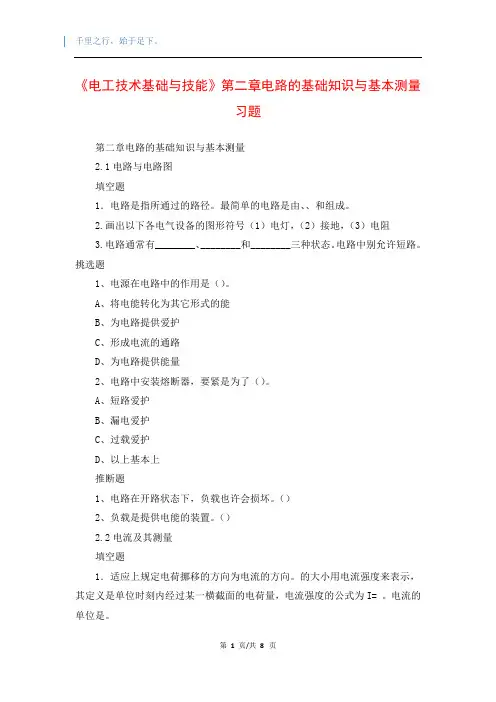

第二章电路的基础知识与基本测量
2.1电路与电路图
填空题
1．电路是指所经过的路径。最简单的电路是由、、和组成。
2.画出以下各电气设备的图形符号（1）电灯，（2）接地，（3）电阻
3.电路通常有________、________和________三种状态。电路中不允许短路。选择题
1、电源在电路中的作用是（）。
A、将电能转化为其它形式的能
B、为电路提供保护
C、形成电流的通路
D、为电路提供能量
2、电路中安装熔断器，主要是为了（）。
A、短路保护
B、漏电保护
C、过载保护
D、以上都是
判断题
1、电路在开路状态下，负载可能会损坏。（）
2、负载是提供电能的装置。（）
2.2电流及其测量
填空题
1．习惯上规定电荷移动的方向为电流的方向。的大小用电流强度来表示，其定义是单位时间内通过某一横截面的电荷量，电流强度的公式为I= 。电流的单位是。
2．1min内通过导体的电量是12c，流过导体的电流是A，若导体两端电压是8v，该导体的电阻为Ω。
3._____________是一种测量交流电流的专用仪表，其最大特点是可以在不断开线路的情况下测量电路的电流。
选择题
1、一般家用电器的工作电流为（）
A、100A
B、0.3~0.6A
C、2µA
D、0.01 mA
2、以A作单位的物理量是（）
A、电量
B、电场强度
C、电流
D、电压
3、电流的基本单位是（）。
A、安秒
B、安培
C、库仑
D、瓦特
判断题
1、电流是由电荷有规则的定向移动形成的。（）
2、电流超过额定电流或低于额定电流，用电器具都不能正常工作。（）
3、导体中电流的方向与电子流的方向一致。（）
2.3电压及其测量
填空题
1．单位换算：150Ω= KΩ 150mA= A , 0.008v= mV
2、电路中任意两点间的电压等于之差即UAB= 。
选择题
重点：电路中两点的电压高则（）
A、这两点的电位都高；
B、这两点的电位差大；
C 、这两点电位都大于零； D、以上说法都不对。
1、电路中两点的电压高，则（）
A、这两点的电位都高
B、这两点间的电位差大
C、这两点间的电位都大于零
D、无法判断．
2、使用万用表测量家用220V交流电电压时，在测量过程中（）
A 红表笔接相线、黑表笔接中性线
B 红表笔接中性线、黑表笔接相线
C 不需考虑正、负极性
D 以上都不对
3、在图中A是内阻可忽略不计的安培计，V是内阻极高的伏特计，电源内阻不
计如果伏特计被短接，则（）。
A 电灯将被烧坏；
B 电灯特别亮；
C 安培计将被烧坏；D伏特计将被烧坏
4、使用指针式万用表测干电池两端的电压时，档位与量程选择最恰当的是
（）
A 直流2.5V
B 直流10V
C 直流50V
D 以上都一样
5、测量直流电压和电流，读数时应看指针式万用表刻度盘中从上至下的第（）根标尺。
A 一
B 二
C 三
D 四
6、关于试电笔，以下说法中不正确的是（）
A 试电笔又称电笔
B 是一种用来测试导线、开关、插座等电器是否带电的工具
C 使用时可用手接触前面的金属部分
D 试电笔由氖泡、电阻、弹簧、笔身和笔尖等组成
判断题
1、电路中两点的电压等于这两点间的电位差，所以两点的电压与电位的参考点有关。（）
2、两点的电压等于两点的电位差，所以两点的电压与参考点有关。
3、使用万用表测220V交流电压时，建议把挡位与量程转换开关打在交流250V。（）
4、当电路中的电流为0时，电阻两端的电位相等。（）
5、在测量时，电流表必须与负载并联，电压表必须与负载串联。（）
6、电路中参考点改变，两点间的电压也将改变。
7、电压方向规定为从高电位点指向低电位点。
2.4电阻及其测量
填空题
1．导体对电流的叫电阻。温度一定时均匀导体的电阻决定于导体的、和等，其公式为R= 。
2．把一根铜导线均匀拉长至原来的2倍，则其电阻值变为原来的________倍。选择题
1．一段导体的电阻为R,若将其从中间对折合并成一条新导线，则其阻值为（）。
A、2R ，
B、4R ，
C、(1/4)R，
D、(1/2)R，
2、若将一段电阻为R的导线均匀拉长至原来的4倍，则电阻变为（）
A、4R
B、16R
C、1/16R
D、1/4 R
3．一段导体的电阻与其两端所加的电压（）
A 一定有关
B 一定无关
C 可能有关
4、对一段导体，下列措施中能改变导体电阻大小的是（不考虑温度对电阻的影响）（）。
A、将导体压短变粗；
B、增大导体两端电压；
C、增加通过导体的电荷量；
D、增大通过导体的电流。
5、电阻值会随着光照强度的变化而变化的电阻器是（）
A 热敏电阻器
B 力敏电阻器
C 压敏电阻器
D 光敏电阻器
6、利用（）可以实现磁悬浮。
A、超导体的抗磁性
B、同名磁极相互排斥
C、异名磁极互相吸引
7、某电阻的色环排列是“灰红黑棕棕”，此电阻的标称阻值和误差是（）。
A、8.2KΩ±1%
B、92KΩ±1%
C、8.2KΩ±10%
D、822KΩ±5% 判断题
1、改变万用表电阻档倍率后，测量电阻之前必须进行电阻调零。（）
2、在温度不变的情况下，导体的电阻不随导体两端电压的变化而变化，也不随导体中的电流而变化。（）
2.5部分电路欧姆定律
填空题
电炉的电阻是50Ω，供电线路的电压为220V，的电流是5A，则工作时的电流为A。计算题
1．一个灯泡接在220V的直流电源上此灯的电阻是1000欧，求通过灯丝的电流。
2.6电能与电功率
填空题
1、有一只标有“220v 100w”的灯泡，它在正常工作条件的电阻是Ω，通过灯
丝的电流是 A.
2、电流所做的功叫，用字母表示，单位是，公式是W= 。
