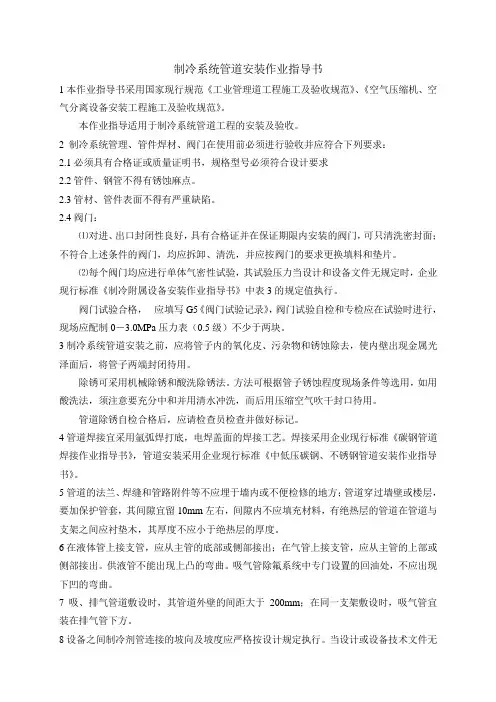

制冷系统管道安装的一般要求

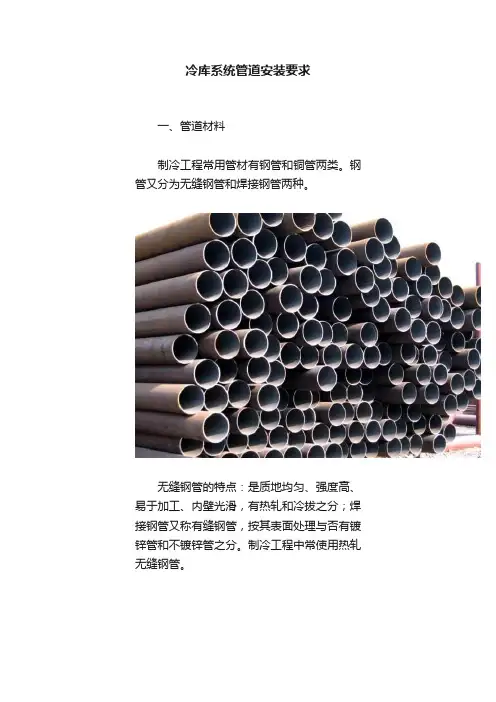

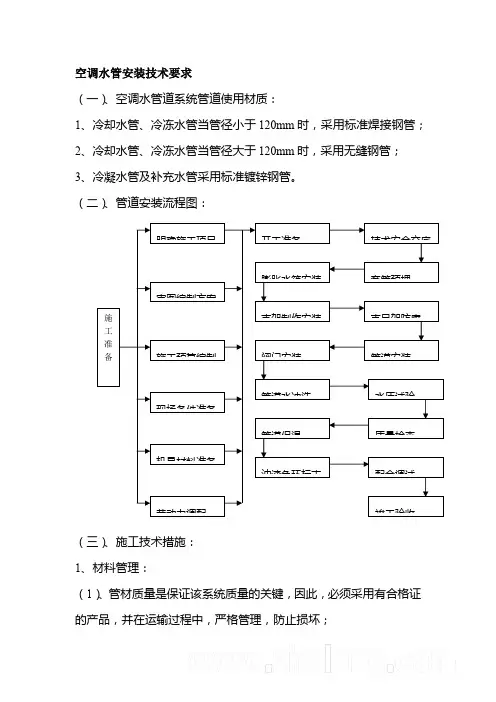

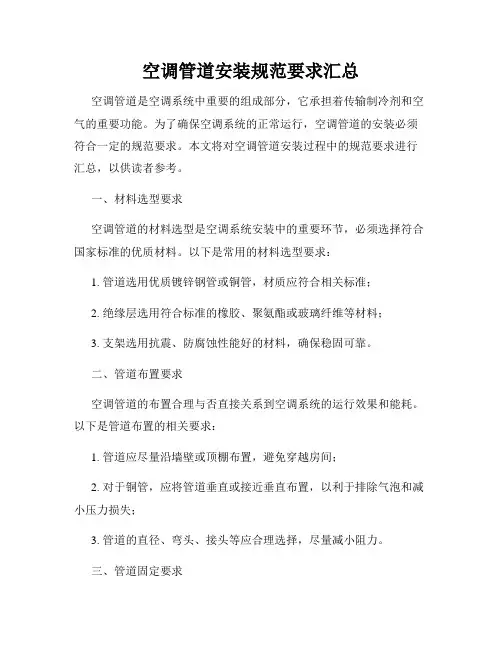

一、管道材料
制冷工程常用管材有钢管和铜管两类。钢管又分为无缝钢管和焊接钢管两种。无缝钢管的特点是质地均匀、强度高、易于加工、内壁光滑，有热轧和冷拔之分;焊接钢管又称有缝钢管，按其表面处理与否有镀锌管和不镀锌管之分。制冷工程中常使用热轧无缝钢管。铜管又分为纯铜管和黄铜管两种。-纯铜管的特点是质软、易弯曲加工、耐腐蚀、管壁光滑，但强度稍弱。制冷系统中较多使用纯铜管。
(1)氟里昂制冷系统的管材常用紫铜管或无缝钢管，一般管径小于25mm时用紫铜管，管径较大时，用无缝钢管。氨制冷系统则全部采用无缝钢管，当工作温度低于-40℃时采用低合金钢管;盐水管压力不高，可采用镀锌钢管;冷却水管一般也采用镀锌钢管。
(2)当紫铜管采用烧红退火时，管内易产生氧化皮，为清除氧化皮，可用铁丝绑上棉纱并浸上汽油，反复拉洗，随时用汽油清洗棉纱，直至拉洗干净为止。
(3)氟里昂及氨制冷装置的阀门、安全阀、压力表等，都是专用的，由厂家配套供应，不可随意取代。
二、安装前管道的清洗
(1)制冷管道在安装前必须进行除锈、清洗和干燥，管内要清洁且不能有水分。
(2)对于钢管，可用人工或机械方法清除管内污物及铁锈，再用棉纱、破布浸煤油反复拉洗干净。
(3)对于铜管和灌砂煤制的弯管，应用吹洗的方法将管腔清洗干净。

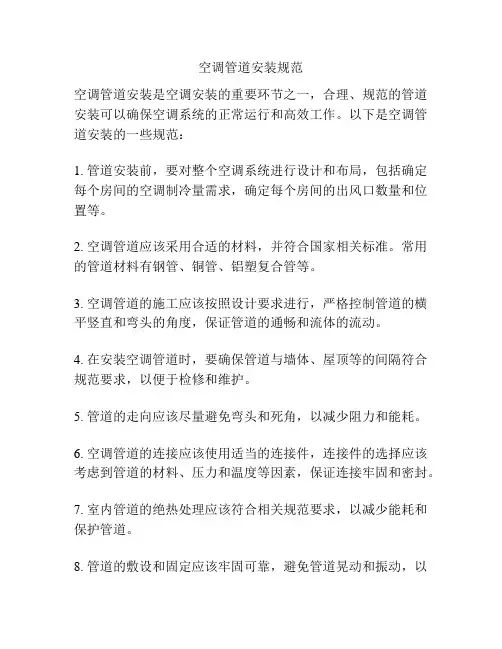

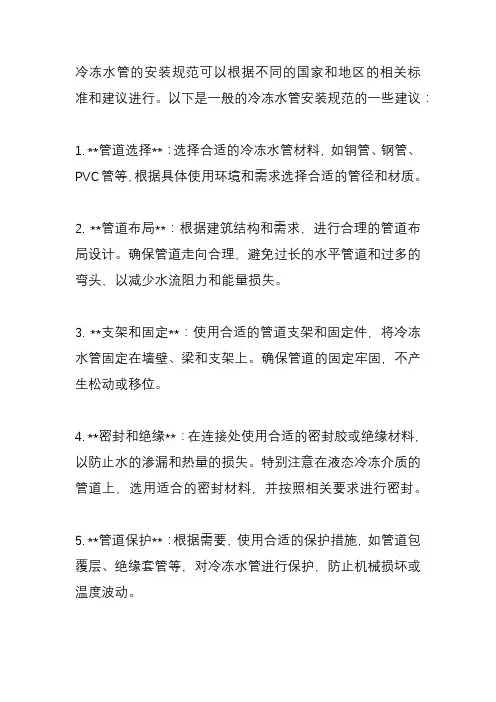

三、制冷管道安装
(1)制冷管道通常沿墙、柱架空敷设，需要采用地下敷设时，通常为不通行地沟，并设活动盖板。
(2)液体管道，不得有局部向上的凸出部分，以免形成"气囊";气体管道不得有局部向下的凹陷部分，以免形成"液囊"。
(3)从液体干管引出支管时，应从干管底部或侧面接出;从气体干管引出支管时，应从干管顶部或侧面接出。
(4)吸气管安装在排气管下面(同架敷设)，平行管道之间净距为200～25Omm。压缩机的吸气管和排气管的配管，尺寸要准确。管道支架要牢固，以承受压缩机运转时的振动;制冷管道穿过墙壁、楼板，应装套管，套管与管道的间隙用不燃柔性材料填塞。
(5)为防止发生"冷桥"现象，减少冷量损失，有保冷层的低温管段，在支架、吊架处应垫衬经防腐处理、厚度与保冷层相等的木块，管道穿过套管时，保冷层也不应中断，故应采用较大直径的套管。
四、制冷管道的连接
(1)制冷管道采用无缝钢管时，除与设备、阀门连接时使用法兰或螺纹连接外，应尽可能采用焊接，管径小于5Omm采用气焊，管径大于5Omm采用电焊。冷库的管道一般用焊接，只有当安装和检修方面必要时，才使用法兰或螺纹连接。法兰采用凹凸面平焊方形法兰或腰形法兰，法兰连接时，垫片采用厚度为1～3mm的耐油橡胶石棉板，并涂上机油调制的石墨粉。螺纹连接时，应先用汽油或煤油将螺纹上的油污清洗干净，然后涂上黄粉与甘油的调和料或聚四氟乙烯生料带，作为密封填料，严禁用铅油和麻丝作为密封填料。
(2)氟里昂制冷管道的管径小于25mm而采用紫铜管时，有以下几种连接方法。
①采用成品铜管件。浙江省乐清市中德合资天力管件有限公司生产的LT铜管管件，接头尺寸符合GBl1618-89规定，质量可靠，接口形式为承插式，钎焊连接。
②紫铜管连接采用承插式钎焊，应先将管端退火，再加热并用模具加工出承口，承口内径应比将要插入的管子的外径大0.25～0.5mm，承口的有效深度可等于管子外径，安装方向迎向介质流向。
③法兰连接。根据设计要求和具体情况，铜及铜合金管道可采用翻边活套法兰、焊环活套法兰及平焊法兰、对焊法兰等连接形式。

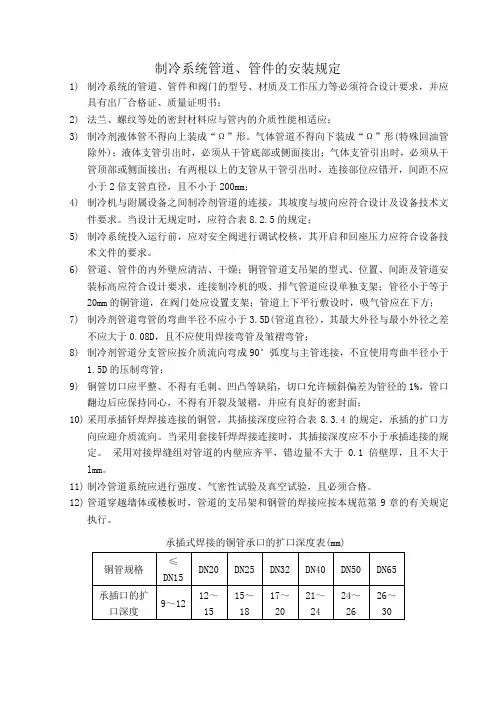

(3)对管件的要求如下。
①弯头一般采用弯曲半径不小于4倍管径的弯管，圆度不应大于8%，不得使用焊接弯头(虾米弯)及折皱弯头;制作弯管时最好不要灌砂煨制，以免管内壁难以清理干净。如必须灌砂煨弯时，应采取酸洗、钝化等清洗措施，并除去管内水汽。
②为减少介质流动的阻力，氨管道三通的做法与其他管道有所不同，要求支管弯制成弧形，再与主管焊接，如图中(a)所示;当支管与干管直径相同且直径小于5Omm时，则需将干管局部加大一号，再按上述要求焊接，如图中(b)所示;当管道变径时，应采用同心异径管，如图中(c)所示：
图制冷管道的三通与变径
****食品冷冻厂氨制冷系统安装工程 施 工 方 案 ****设备安装有限公司 2011年3月10日
石狮市东益食品冷冻厂冷库工程项目。经双方协商，制冷安装工程由泉州市丰泽南方设备安装有限公司承担。为保证安装质量和按期完成安装任务，并接受质量技术监督部门的质量监督，根据相关规范要求和现场实际情况特制定施工方案如下: 一、工程概况及工艺特点： 氨制冷机房设置8ASJ170氨压缩机3台；配套CXV-1120蒸发式冷凝器2台；50P-40屏蔽氨泵6台；系统配套附属设备9台，分别为：ZA-5.0贮氨器2台、ZA-3.0贮氨器1台、ZL-8.0中间冷却器1台、DXZ-3.5低压循环桶3台、YF-150氨油分离器1台、JY-500集油器1台。 工程地点：石狮市祥芝镇海洋科技园，按照厦门华旸建筑工程设计有限公司出具的施工图纸施工。工程拟定于2009年3月13日开工，争取于2009年7月13日竣工。施工项目包括：1、制冷系统设备安装、工艺管道制作安装。 制冷系统的特点是经压缩后的氨蒸汽在充分冷却条件下液化，而液化后的液体在低压条件下可以迅速汽化并吸收大量的热量。人们利用这一物质易于压缩、又易于汽化的特点，将压缩机、换热设备、节流机构等组成蒸汽压缩式循环制冷系统。 该系统使用的是活塞式压缩机（即往复容积型压缩机），是靠进入气缸的气体体积的缩小，使单位体积中气体分子密度急剧增加而使气体压力升高，通过蒸发式冷凝器冷却后的高压氨液经节流阀后进入蒸发器中，氨液在蒸发过程中吸收环境中的热量，从而达到制冷的目的。 二、施工检查和验收依据： 1、国务院令（第373号）《特种设备安全监察条例》 2、劳部发［1996］140号文《压力管道安全管理与监察规定》 3、GB50235-97《工业金属管道工程施工及验收规范》 4、GB50236-98《现场设备、工业管道焊接工程施工及验收规范》 5、GB50274-98《制冷设备、空气分离设备安装工程施工及验收规范》 6、SBJ12-2000《氨制冷系统安装工程施工及验收规范》 7、GB9237《制冷设备通用技术规定》 8、GBJ126-89《工业设备及管道绝热工程施工及验收规范》 9、GB50185《工业设备及管道绝热工程质量检验评定标准》 10、GB/T15586《设备及管道保冷设计导则》 11、GB50231 《机械设备安装工程施工及验收通用规范》 12、GB50275 《压缩机、风机、泵安装工程施工及验收规范》 13、厦门华旸建筑工程设计有限公司的设计图纸

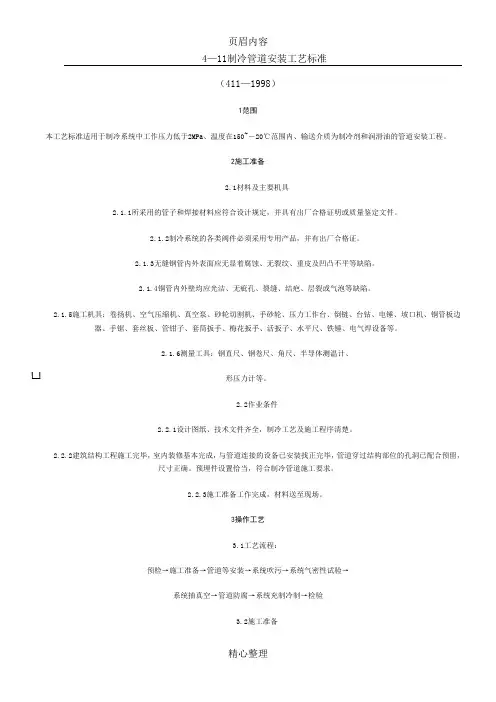

工程名称 工程编号 日期 交底内容： 制冷管道安装 1范围 本工艺标准适用于制冷系统中工作压力低于 2MPa 、温度在150?-20 C 范围内、输送介质为 制冷剂和润滑油的管道安装工程。 2 施工准备 2.1 材料及主要机具 2.1.1 所采用的管子和焊接材料应符合设计规定，并具有出厂合格证明成质量鉴定文件。 2.1.2 制冷系统的各类阀件必须采用专用产品，并有出厂合格证。 2.1.3 无缝钢管内外表面应无显著腐蚀、无裂纹、重皮及凹凸不平等缺陷。 2.1.4 铜管内外壁均应光洁、无疵孔、裂缝、结疤、层裂或气池等缺陷。 2.1.5 施工机具：卷扬机、空气压缩机、 真空泵、砂轮切割机、手砂轮、 压力工作台、倒链、 台钻、电锤、坡口机、铜管板边器、手锯、套丝板、管钳子、套筒扳手、梅花扳手、活板子、水 平尺、铁锤、电气焊设备等。 2.1.6 测量工具：钢直尺、钢卷尺、角尺、半导体测温计、 形压力计等。 2.2 作业条件 2.2.1 设计图纸、技术文件齐全，制冷工艺及施工程序清楚。 2.2.2 建筑结构工程施工完毕， 室内装修基本完成， 与管道连接的设备已安装找正完毕，管 道穿过结构部位的孔洞已配合预留，尺寸正确。预埋件设置恰当，符合制冷管道施工要求。 2.2.3 施工准备工作完成，材料送至现场。 3操作工艺 3.1 工艺流程： 3.2 施工准备 3.2.1 认真熟悉图纸、技术资料，搞清工艺流程、施工程序及技术质量要求。 3.2.2 按施工图所示管道位置、你高、测量放线、查找出支吊架预埋铁件。 3.2.3 制冷系统的阀门，安装前应按设计要求对型号、规格进行核对检查，并按照规范要求 做好清洗和严密性试验。 3.2.4 制冷剂和润滑油系统的管子、管件应将内外壁铁锈及污物清除干净， 除完锈的管子应 将管口封闭，并保持内外壁干燥。 3.2.5 按照设计规定，预制加工支吊管架、 须保温的管道、支架与管子接触处应用经防腐处 理的土垫隔热。木垫厚度应与保温层厚度相同。支吊架型式间距见表 4-36。 交底部位 系统抽真空 - 管道等安装- 系统吹污 系统充制冷剂 宀 检验 T 系统气密性试验
