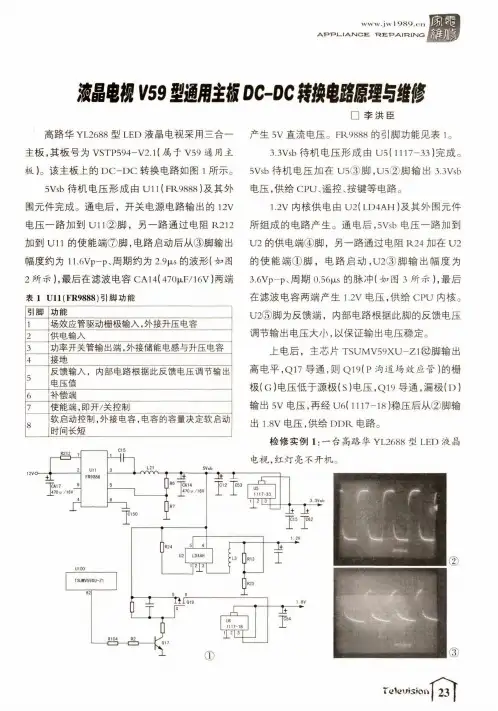

www.jw 1 AF>T=*l_IA.rvJCE TRE:T=>A.ITRIJSJG液晶_V59醒用主极DC-DC转眺勰理与绻修□李洪臣高路华Y L2688型L E D液晶电视采用三合一 主板,其板号为V S T P594-V2.1(属于V59通用主 板)。
该主板上的D C-D C转换电路如图1所示。
5V s b待机电压形成由U11(F R9888)及其外 围元件完成。
通电后,开关电源电路输出的12V 电压一路加到U11②脚,另一路通过电阻R212 加到U11的使能端⑦脚,电路启动后从③脚输出 幅度约为11.6V p-p、周期约为2.9|xs的波形(如图 2所示),最后在滤波电容C A14(47〇m_F/16V)两端产生5V直流电压。
F R9888的引脚功能见表1。
3.3Vsb待机电压形成由U5( 1117-33)完成。
5Vsb待机电压加在U5③脚,U5②脚输出3.3V s b 电压,供给CPU、遥控、按键等电路。
1.2V内核供电由U2(LD4A H)及其外围元件 所组成的电路产生。
通电后,5V s b电压一路加到 U2的供电端④脚,另一路通过电阻R24加在U2 的使能端①脚,电路启动,U2③脚输出幅度为3.6Vp-p、周期0.56jjls的脉冲(如图3所示),最后表1U11(FR9888)引脚功能在滤波电容两端产生1.2V电压,供给C P U内核。
引脚功能1场效应管驱动栅极输入,外接升压电容2供电输入3功率开关管输出端,外接储能电感与升压电容4接地5反馈输入,内部电路根据此反馈电压调节输出 电压值6补偿端7使能端.即开/关控制8软启动控制,外接电容,电容的容量决定软启动时间长短U2⑤脚为反馈端,内部电路根据此脚的反馈电压调节输出电压大小,以保证输出电压稳定。
上电后,主芯片TSUMV59X U-Z1®脚输出高电平,Q17导通,则Q19(P沟道场效应管)的栅极(G)电压低于源极(S)电压,Q19导通,漏极(D)输出5V电压,再经U6(l117-18)稳压后从②脚输出1.8V电压,供给D D R电路。

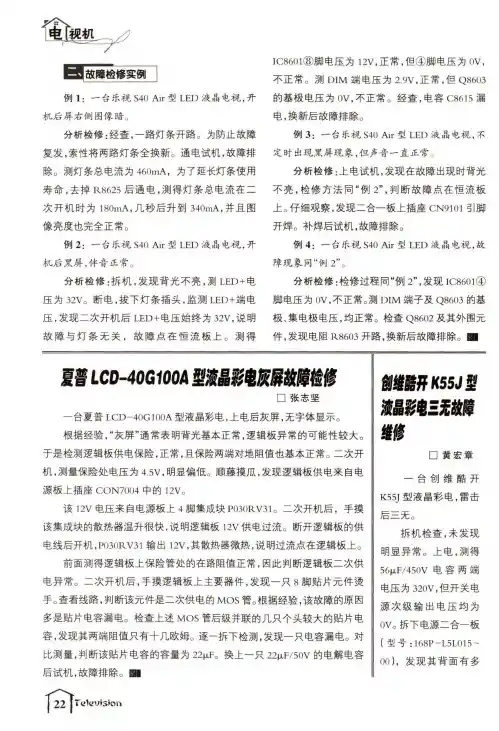

例1: 一台乐视S 40 A i r 型LED 液晶电视,开 机后屏右侧图像暗。
分析检修:经查,一路灯条开路。
为防止故障 复发,索性将两路灯条全换新。
通电试机,故障排 除。
测灯条总电流为460m A ,为了延长灯条使用 寿命,去掉R 8625后通电,测得灯条总电流在二 次开机时为180m A ,几秒后升到340m A ,并且图 像亮度也完全正常。
例2: —台乐视S 40 A i r 型LED 液晶电视,开 机后黑屏,伴音正常。
分析检修:拆机,发现背光不亮,测LED +电 压为32V 。
断电,拔下灯条插头,监测LED +端电 压,发现二次开机后LED +电压始终为32V ,说明 故障与灯条无关,故障点在恒流板上。
测得IC 8601⑧脚电压为12V ,正常.但④脚电压为0V ,不正常。
测D I M 端电压为2.9V ,正常,但Q 8603的基极电压为0V ,不正常。
经查,电容C 8615漏 电,换新后故障排除。
例3: —台乐视S 40 Ai r 型LED 液晶电视,不 定时出现黑屏现象,但声音一直正常。
分析检修:上电试机,发现在故障出现时背光 不亮,检修方法同“例2”,判断故障点在恒流板 上。
仔细观察,发现二合一板上插座C N 9101引脚 开焊。
补焊后试机,故障排除。
例4: 一台乐视S 40 A i r 型LED 液晶电视,故 障现象同“例2”。
分析检修:检修过程同“例2”,发现丨C 8601④ 脚电压为0V ,不正常。
测D I M 端子及Q 8603的基 极、集电极电压,均正常。
检查Q 8602及其外围元 件,发现电阻R 8603开路,换新后故障排除。
BI夏普LCD-40G100A 型液晶彩电灰屏故障检修□张志坚一台夏普LCD -40G 100A 型液晶彩电,上电后灰屏,无字体显示。
根据经验,“灰屏”通常表明背光基本正常,逻辑板异常的可能性较大。
于是检测逻辑板供电保险,正常,且保险两端对地阻值也基本正常。

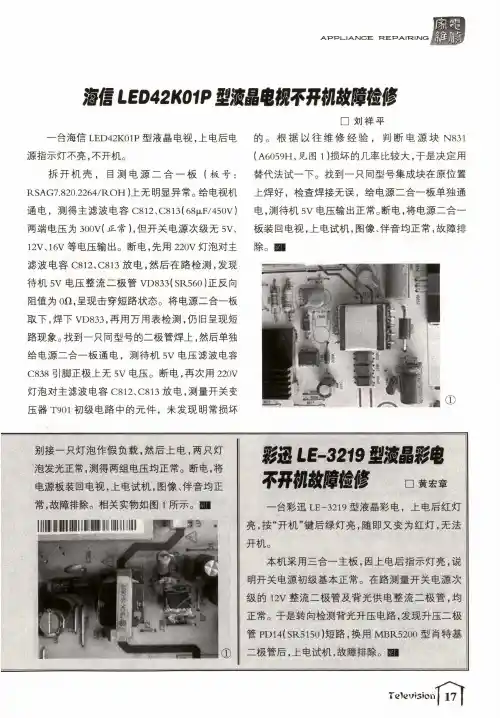

A P P I_I A7S I C E T R E P A I T R I N I G 海信LED42K01P型液晶电视不m il故障幢修—台海信LED42K01P型液晶电视,上电后电 源指示灯不亮,不开机。
拆开机壳,目测电源二合一板(板号:RSAG7.820.2264/ROH)上无明显异常。
给电视机 通电,测得主滤波电容C812、C813(68t J L F/450V)两端电压为300V(正常h但开关电源次级无5V、12V、16V等电压输出。
断电,先用220V灯泡对主 滤波电容C812、C813放电,然后在路检测,发现 待机5V电压整流二极管V D833(SR560)正反向 阻值为O J i,呈现击穿短路状态。
将电源二合一板 取下,焊下VD833,再用万用表检测,仍旧呈现短 路现象。
找到一只同型号的二极管焊上,然后单独 给电源二合一板通电,测待机5V电压滤波电容 C838引脚正极上无5V电压。
断电,再次用220V 灯泡对主滤波电容C812、C813放电,测量开关变 压器T901初级电路中的元件,未发现明常损坏□刘祥平的。
根据以往维修经验,判断电源块N831 (A6059H,见图1)损坏的几率比较大,于是决定用 替代法试一下。
找到一只同型号集成块在原位置 上焊好,检查焊接无误,给电源二合一板单独通 电,测待机5V电压输出正常。
断电,将电源二合一 板装回电视,上电试机,图像、伴音均正常,故障排 除。
副别接一只灯泡作假负载,然后上电,两只灯 泡发光正常,测得两组电压均正常。
断电,将 电源板装回电视,上电试机,图像、伴音均正 常,故障排除。
相关实物如图1所示。
■彩迅LE-3219型液晶彩电不孖桃故障幢修□黄宏章一台彩迅LE-3219型液晶彩电,上电后红灯 亮,按“开机”键后绿灯亮,随即又变为红灯,无法 开机。
本机采用三合一主板,因上电后指示灯亮,说 明开关电源初级基本正常。
在路测量开关电源次 级的12V整流二极管及背光供电整流二极管,均 正常。

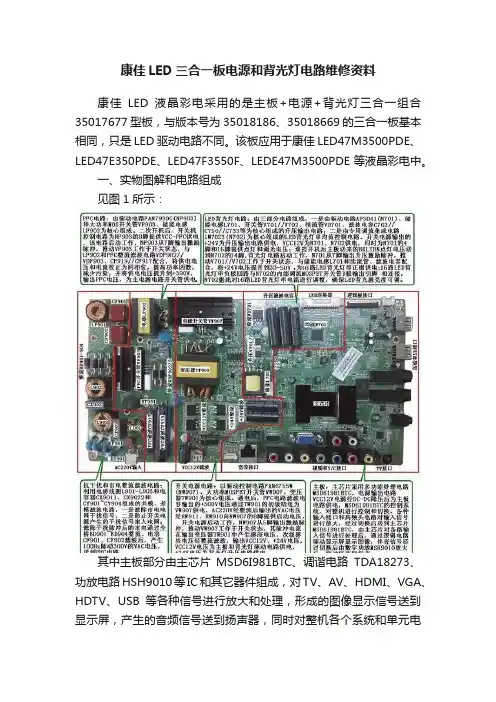

康佳LED三合一板电源和背光灯电路维修资料康佳LED液晶彩电采用的是主板+电源+背光灯三合一组合35017677型板,与版本号为35018186、35018669的三合一板基本相同,只是LED驱动电路不同。
该板应用于康佳LED47M3500PDE、LED47E350PDE、LED47F3550F、LEDE47M3500PDE等液晶彩电中。
一、实物图解和电路组成见图1所示:其中主板部分由主芯片MSD6I981BTC、调谐电路TDA18273、功放电路HSH9010等IC和其它器件组成,对TV、AV、HDMI、VGA、HDTV、USB等各种信号进行放大和处理,形成的图像显示信号送到显示屏,产生的音频信号送到扬声器,同时对整机各个系统和单元电路进行调整和控制;开关电源中的PFC驱动电路采用FAN7930,电源驱动电路采用FAN6755W,输出+24V和VCC12V电压,为主板和背光灯电路供电;LED背光灯升压驱动电路采用AP3041,将+24V电压提升到33V~50V左右,为LED背光灯串正极供电;LED背光灯串负极通过专用调流电路iW7023进行电流调整和控制。
二、电源电路工作原理康佳35017677三合一板的开关电源电路组成方框图见图2所示,电路图见图3所示,由抗干扰和市电整流滤波电路、PFC功率因数校正电路、开关电源电路三部分组成。
通电后AC220V市电经过抗干扰电路滤除干扰脉冲,全桥整流后,产生100Hz的脉动直流电压,该电压经过PFC电路储能电感和升压二极管在大滤波电容CF917/CF919两端形成+300V的直流电压,为开关电源供电,开关电源启动工作,输出较低的直流电压为主板控制系统供电,整机进入待机状态。
遥控开机后,PFC电路启动工作,开关电源输出电压上升到正常值,背光灯电路和主板信号处理电路启动工作,整机进入开机状态。
1、保护电路⑴市电过压保护电路该保护电路由驱动电路NW907的1脚内外电路组成。

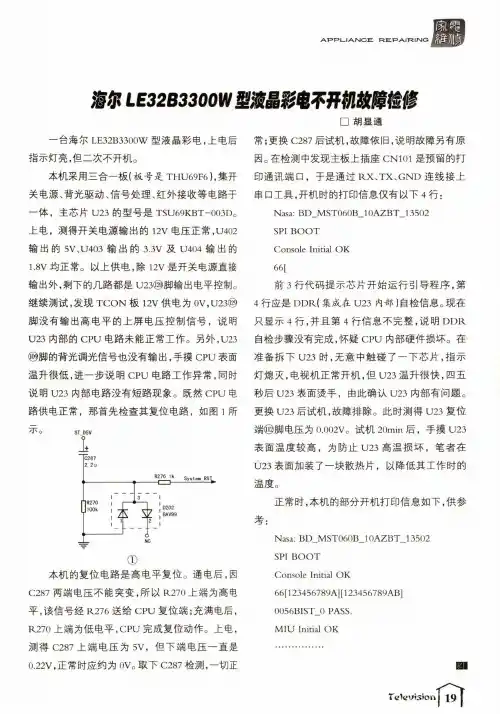

A P P i-I A T S J C E T R E P A IT R IT S IG海尔LE32B3300W型液晶彩电不孖执故障检修□胡显通一台海尔LE32B3300W型液晶彩电,上电后 指示灯亮,但二次不开机。
本机采用三合一板(板号是T H U69F6 ),集开 关电源、背光驱动、信号处理、红外接收等电路于 —体,主芯片U23的型号是TSU69KBT-003D。
上电,测得开关电源输出的12V电压正常,U402常;更换C287后试机,故障依旧,说明故障另有原 因。
在检测中发现主板上插座C N101是预留的打 印通讯端口,于是通过R X、T X、G N D连线接上 串口工具,开机时的打印信息仅有以下4行:N a s a:BD_MST060B_10AZBT_13502S P I BOOT输出的 5V、U403 输出的 3.3V 及 U404 输出的 C o n s o l e I n i t i a l OK1.8V均正常。
以上供电,除12V是开关电源直接 输出外,剩下的几路都是U23@脚输出电平控制。
继续测试,发现T C O N板12V供电为0V,U23@脚没有输出高电平的上屏电压控制信号,说明 U23内部的C P U电路未能正常工作。
另外,U23 @脚的背光调光信号也没有输出,手摸C P U表面 温升很低,进一步说明C P U电路工作异常,同时 说明U23内部电路没有短路现象。
既然C P U电路供电正常,那首先检查其复位电路,如图1所不。
①本机的复位电路是高电平复位。
通电后,因C287两端电压不能突变,所以R270上端为高电 平,该信号经R276送给C P U复位端;充满电后, R270上端为低电平,C P U完成复位动作。
上电,测得C287上端电压为5V,但下端电压一直是0.22V,正常时应约为0V。
取下C287检测,一切正66[前3行代码提示芯片开始运行引导程序,第 4行应是D D R(集成在U23内部)自检信息。

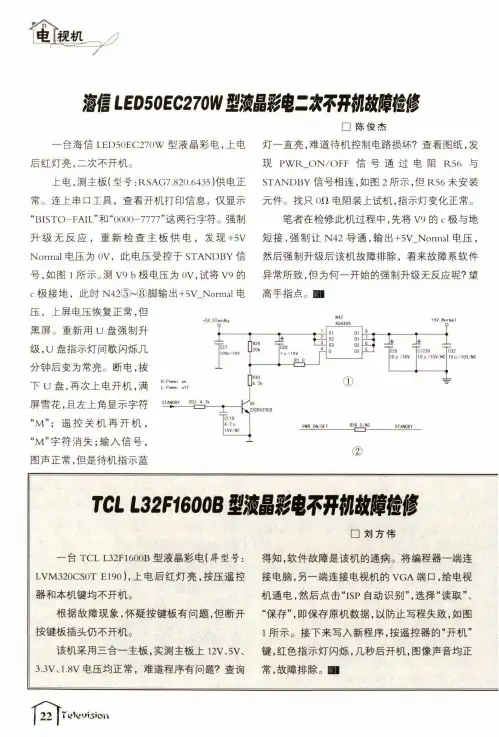

f信L E O5O E C270M/型液晶彩电:;次不初故樹|修□陈俊杰—台海信LED50EC27U W型液晶彩电,上电 后红灯亮,二次不开机。
上电,测主板(型号:RSAG7.820.6435)供电正 常。
连上串口工具,查看开机打印信息,仅显示 “B丨STO-F A I L”和“0000-7777”这两行字符。
强制 升级无反应,重新检查主板供电,发现+5V Normal电压为()V,此电压受控于STANDBY信 号,如图1所示。
测V9 b极电压为0V,试将V9的c极接地,此时N42d)~®脚输出+5V_Nonnal电压,上屏电压恢复正常,但黑屏。
重新用U盘强制升级,U盘指示灯间歇闪烁几分钟后变为常亮。
断电,拔下U盘,再次上电开机,满屏雪花,且左上角显示字符“M”;遥控关机再开机,“M”字符消失;输入信号,图声正常,但是待机指示蓝灯一直亮,难道待机控制电路损坏?查看图纸,发 现P W R_O N/O F F信号通过电阻R56与 STANDBY信号相连,如图2所示,但R56未安装 元件。
找只(价电阻装上试机,指示灯变化正常。
笔者在检修此机过程中,先将V9的c极与地 短接,强制让N42导通,输出+5V_Nomial电压,然后强制升级后该机故障排除,看来故障系软件 异常所致,但为何一开始的强制升级无反应呢?望 局手指点t逐IT C L L32F1600B型液晶彩电不m i故醜修□刘方伟—台TCL L32F1600B型液晶彩电(屏型号:LVM320CS0T E190),上电后红灯亮,按压遥控 器和本机键均不开机。
根据故障现象,怀疑按键板有问题,但断开 按键板插头仍不开机。
该机采用三合一主板,实测主板上12V、5V、3.3V、1.8V电压均正常,难道程序有问题?查询得知,软件故障是该机的通病。
将编程器一端连 接电脑,另一端连接电视机的V G A端口,给电视 机通电,然后点击“ISP自动识别”,选择“读取”、“保存”,即保存原机数据,以防止写程失败,如图 1所示。

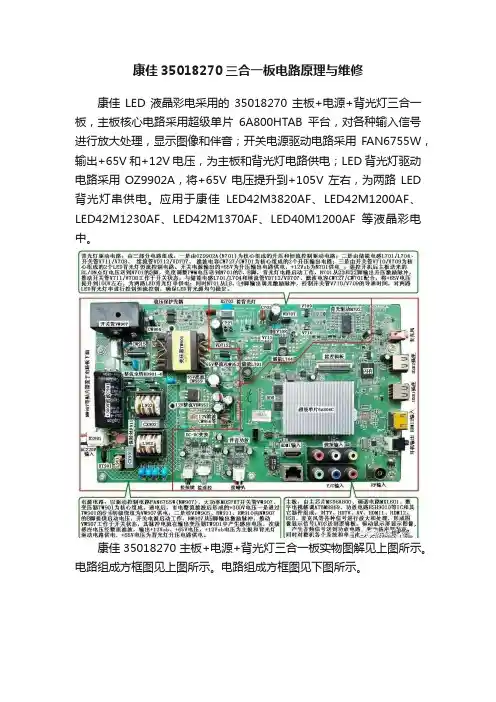

康佳35018270三合一板电路原理与维修康佳LED液晶彩电采用的35018270主板+电源+背光灯三合一板,主板核心电路采用超级单片6A800HTAB平台,对各种输入信号进行放大处理,显示图像和伴音;开关电源驱动电路采用FAN6755W,输出+65V和+12V电压,为主板和背光灯电路供电;LED背光灯驱动电路采用OZ9902A,将+65V电压提升到+105V左右,为两路LED 背光灯串供电。
应用于康佳LED42M3820AF、LED42M1200AF、LED42M1230AF、LED42M1370AF、LED40M1200AF等液晶彩电中。
康佳35018270主板+电源+背光灯三合一板实物图解见上图所示。
电路组成方框图见上图所示。
电路组成方框图见下图所示。
一.电源电路工作原理康佳35018270主板+电源+背光灯三合一板的开关电源电路见下图所示,由抗干扰和市电整流滤波电路、开关电源主电路、稳压控制电路、开关机控制电路组成。
㈠开关电源主电路开关电源主电路以驱动控制电路FAN6755W(NW907)、大功率MOSFET开关管VW907、变压器TW901、稳压控制电路误差放大器NW952(TL431)、光耦NW950(PC817)为核心组成。
输出+12Vsb、+65V电压,+12Vsb电压为主板和背光灯驱动电路供电,+65V电压为背光灯升压电路供电。
1.FAN6755W简介FAN6755W是高集成绿色电源专用驱动控制电路,内含软启动、时钟发生器、比较器、电压控制、激励放大电路等。
固定工作频率65kHz,5ms软启动G极驱动,固定输出电压18V,具有供电欠压保护、开路保护等功能,自适应绿色模式,减少损耗,最小工作频率23 kHz。
FAN6755引脚功能见表1所示。
表1 FAN6755W引脚功能220V交流电压经过抗干扰电路滤除干扰脉冲后,分为两路,一路经全桥BD901-BD904整流、C901(220μF/400V)滤波得到+300V直流电压,经开关变压器TW901的初级6-4脚为MOSFET开关管VW907的D极供电;另一路经VDW905整流、RW911、RW910降压后,为NW907的8脚提供HV启动电压,该电路启动工作,NW907从5脚输出激励脉冲电压,经RW930、VDW918、RW931推动开关管VW907工作于开关状态,VW907产生的脉冲电流在TW901中产生感应电压。

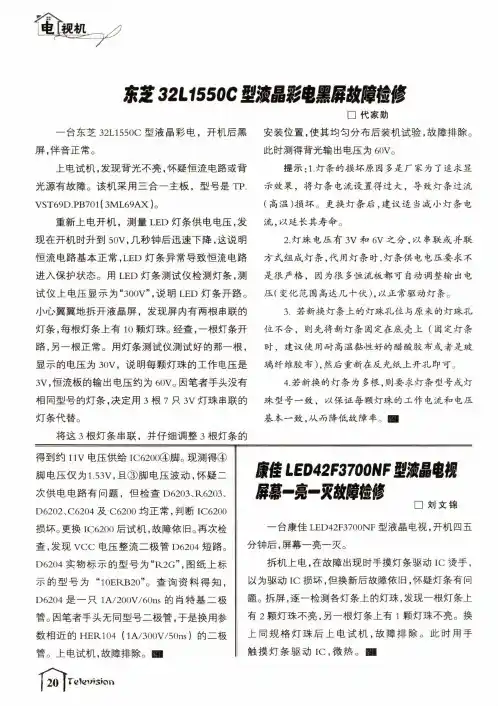

东芝32L1550C型液晶彩电黑屏故障检修□代家勋—台东芝32L1550C型液晶彩电,开机后黑 屏,伴音正常。
上电试机,发现背光不亮,怀疑恒流电路或背 光源有故障。
该机采用三合一主板,型号是TP. VST69D.PB70l(3M L69A X)〇重新上电开机,测量L E D灯条供电电压,发 现在开机时升到50V,几秒钟后迅速下降,这说明 恒流电路基本正常,L E D灯条异常导致恒流电路 进入保护状态。
用L E D灯条测试仪检测灯条,测 试仪上电压显示为“300V”,说明L E D灯条开路。
小心翼翼地拆开液晶屏,发现屏内有两根串联的 灯条,每根灯条上有10颗灯珠。
经查,一根灯条开 路,另一根正常。
用灯条测试仪测试好的那一根, 显示的电压为30V,说明每颗灯珠的工作电压是 3V,恒流板的输出电压约为60V。
因笔者手头没有 相同型号的灯条,决定用3根7只3V灯珠串联的 灯条代替。
将这3根灯条串联,并仔细调整3根灯条的得到约11V电压供给IC6200®脚。
现测得④脚电压仅为1.53V,且③脚电压波动,怀疑二次供电电路有问题,但检查D6203、R6203、D6202、C6204 及 C6200 均正常,判断 IC6200损坏。
更换1C6200后试机,故障依旧。
再次检查,发现V C C电压整流二极管D6204短路。
D6204实物标示的型号为“R2G”,图纸上标示的型号为“10ERB20”。
查询资料得知,D62〇4是一只lA/200V/60ns的肖特基二极管。
因笔者手头无同型号二极管,于是换用参数相近的 H E R104 (lA/300V/50n s)的二极管。
上电试机,故障排除。
HI安装位置,使其均匀分布后装机试验,故障排除。
此时测得背光输出电压为60V。
提示:1.灯条的损坏原因多是厂家为了追求显示效果,将灯条电流设置得过大,导致灯条过流(高温)损坏。
更换灯条后,建议适当减小灯条电流,以延长其寿命。
液晶电视逻辑板维修方法逻辑板就是我们常说的:T-CON板、中控板、解压板、解码板,是液晶屏显示视频图像信号的关键部件;英文 : timing controller的缩写为T-CON 中文:时序控制电路市场上主要的逻辑板牌子有:视显光电。
原理T-CON板主要由五部分组成:1、栅极驱动电路(行驱动电路);2、源极驱动电路(列驱动电路)组成;3、时序控制电路(T-CON);4、DC—DC变换电路(为以上电路提供电压的开关电源电路);5、伽马校正电路(灰阶电压发生电路)。
电视机芯大多输出到屏的是LVDS信号,因此屏的T-CON板把信号变为Mini LVDS等信号,Gamma电压及控制Source\Gate IC工作的信号,来使屏的信号驱动正常。
作用:控制PANEL时序动作的核心电路,控制扫描驱动电路何时启动,并将输入的视频信号(例如LVDS信号)转换成数据驱动电路所用的数据信号形式(例如mini-LVDS信号或RSDS信号),传递到数据驱动电路(COF IC),并控制数据驱动电路适时开启。
TCON电路就是液晶屏的图像驱动电路,液晶电视出现的一些有别于CRT电视的特殊故障花屏、图像翻转、图像发白等都是TCON电路造成。
主要接入脚:1、从数字板传输过来的LVDS信号(包括:RGB基色信号、行同步信号、场同步信号、使能信号、时钟信号);2、格式脚,控制电压符号是:SELLVDS或LVDS OPTION,格式控制电压为高、低电平;3、屏供电多为12V或5V,现在屏多数是12V,如是全高清屏全部是12V供电。
TCON板电路主要由几部分组成:1.TCON IC(必须的)2.GAMMA IC(必须的)3.PM IC (必须的)4.GPM IC(OPTION)5.LEVEL SHIFT IC(GOA屏专用)逻辑板实物图一直以来都被很多师傅误以为是不可维修的,主要是因为其相关资料太少,加之接触的少,因此对逻辑板的组成和工作原理也是甚是模糊不清,所以被误认为逻辑板是不可维修的。

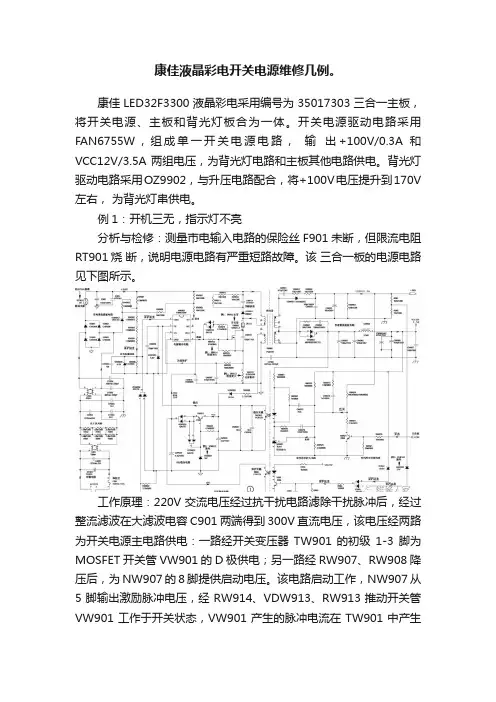

康佳液晶彩电开关电源维修几例。
康佳LED32F3300液晶彩电采用编号为35017303三合一主板,将开关电源、主板和背光灯板合为一体。
开关电源驱动电路采用FAN6755W,组成单一开关电源电路,输出+100V/0.3A 和VCC12V/3.5A 两组电压,为背光灯电路和主板其他电路供电。
背光灯驱动电路采用OZ9902,与升压电路配合,将+100V电压提升到170V 左右,为背光灯串供电。
例1:开机三无,指示灯不亮分析与检修:测量市电输入电路的保险丝F901未断,但限流电阻RT901烧断,说明电源电路有严重短路故障。
该三合一板的电源电路见下图所示。
工作原理:220V交流电压经过抗干扰电路滤除干扰脉冲后,经过整流滤波在大滤波电容C901两端得到300V直流电压,该电压经两路为开关电源主电路供电:一路经开关变压器TW901的初级1-3脚为MOSFET开关管VW901的D极供电;另一路经RW907、RW908降压后,为NW907的8脚提供启动电压。
该电路启动工作,NW907从5脚输出激励脉冲电压,经RW914、VDW913、RW913推动开关管VW901工作于开关状态,VW901产生的脉冲电流在TW901中产生感应电压。
TW901的冷地端次级绕组感应电压经整流、滤波后,输出+12.2Vsb、+100V电压,+12.2Vsb电压为主板和背光灯驱动电路供电,+100V电压为背光灯升压电路供电。
维修过程:测量大滤波电容C901两端无300V电压,说明抗干扰和市电整流滤波电路有开路故障。
检查上图所示的抗干扰电路,发现限流电阻RT901烧断开路,说明短路故障在RT901之后的电路中。
对滤波电容C901和电源开关管VW901进行检测,发现VW901有漏电现象,正反向电阻均为100Ω左右。
检测其它元件未见异常,更换VW901、RT901后,通电试机出现图像和伴音,但数分钟后再次三无。
再检查发现新更换的VW901再次击穿漏电,RT901再次烧断。

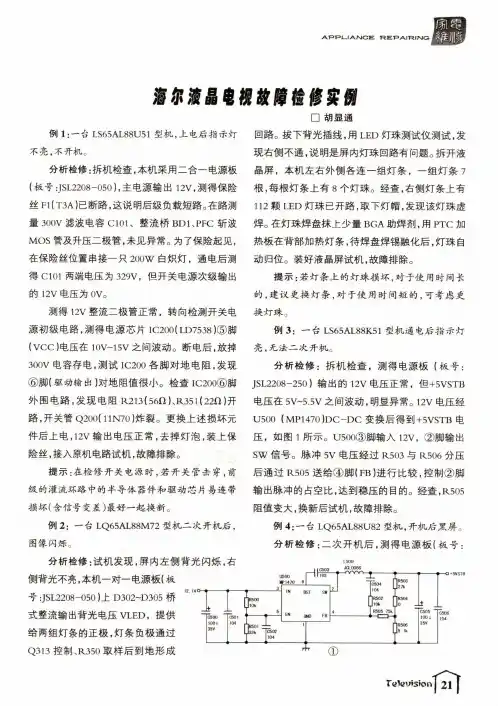

A P P L-I A7S I C E■R E P A IT R If s I O海尔液晶电榥故障幢修实倒例1:一台L S65AL88U51型机,上电后指示灯不亮,不开机。
分析检修:拆机检查,本机采用二合一电源板(板号:J S L2208-050),主电源输出12V,测得保险丝F1(T3A)已断路,这说明后级负载短路。
在路测量300V滤波电容C101、整流桥B D1、P F C斩波M O S管及升压二极管,未见异常。
为了保险起见,在保险丝位置串接一只200W白炽灯,通电后测得C101两端电压为329V,但开关电源次级输出的12V电压为0V。
测得12V整流二极管正常,转向检测开关电源初级电路,测得电源芯片I C200 (LD7538)⑤脚(V C C)电压在10V~15V之间波动。
断电后,放掉30〇V电容存电,测试I C200各脚对地电阻,发现⑥脚(驱动输出)对地阻值很小。
检查I C200⑥脚外围电路,发现电阻R213(56f t)、R351(22n)开路,开关管Q200(11N70)炸裂。
更换上述损坏元件后上电,12V输出电压正常,去掉灯泡,装上保险丝,接入原机电路试机,故障排除。
提示:在检修开关电源时,若开关管击穿,前级的灌流环路中的半导体器件和驱动芯片易连带损坏(含信号变差)最好一起换新。
例2: —台LQ65AL88M72型机二次开机后,图像闪烁。
分析检修:试机发现,屏内左侧背光闪烁,右侧背光不亮,本机一对一电源板(板号:J S L2208-050)上 D302~D305 桥式整流输出背光电压VLED,提供 给两组灯条的正极,灯条负极通过 Q313控制、R350取样后到地形成~]«00□胡显通回路。
拔下背光插线,用L E D灯珠测试仪测试,发现右侧不通,说明是屏内灯珠回路有问题。
拆开液晶屏,本机左右外侧各连一组灯条,一组灯条7根,每根灯条上有8个灯珠。
经查,右侧灯条上有112颗L E D灯珠已开路,取下灯帽,发现该灯珠虚焊。
康佳32F22000E LED液晶电视彩电雷击检修一台被雷击的康佳32F22000E LED液晶电视,经两位师傅检查过,都确认需换主板,三合一主板价格较高顾客不愿换,送来我处修理。
分析检修:拆机取下主板检查发现电源部分受雷电流导致主板上NW953贴片元件爆裂,如图1所示,此机是三合一主板(型号:35017012 REV-01)。
首先测量12V和100V 处对地电阻未见短路,在12V整流后级外接12V电洱.测A 主板上DC/DC电路给后级提供的5V、3.3V、2.5V、1.2V电压都正常,估计是电源部分的问题。
仔细检查,发现损坏元件有V966(1AM)、VDW921(18V)、NW953(431)、VD961(13V)、VW921(WU5)、VN952(817D)、NW907(EN8671A)。
逐一代换损坏的元件,贴片V966(1AM)用MNOT3904代换,VW921M U5)用PBSS4160代换,唯独NW907(EN8671A)没有此型号,参瘾图纸后使用FNA6755代换,稍作改动后把半波启动改为全波启动,通电测量电源12V和100V恢复输出,把主板安装好后试机故障排除,此板修复试机共花费一个半小时左右。
小结:康佳绝大部分三合一板子的电源管理IC都是使用的FNA6755,可这板子使用的确是EN8671A,没有配备这种型号,参照康佳使用的FNA6755电源图纸对比此板,发现唯独不同就是⑧脚VH启动供电方式不同,元件位号和参数都与FNA6755相同,EN8671A的⑧脚是半波供电(在交流端接一只VDW914二极管整流后供电),从图纸可知FNA6755的⑧脚供电在半波供电的同时还通过56kΩ电阻接主滤波电容处的全波供电。
又时照接修的另外一块主板实物查看,主板电源芯片使用的是FNA6755,实物中的VDW912二极管未安装,RW909和RW901电阻直接接主滤波电容的正极,如图2所示。
使用FNA6755代换EN8671A时,只需要在电路板上RW909和RW901这两只电阻端飞线接到主滤波电容正极处,如图3所示,再把VDW914二极管取掉即可,如图4所示。
长虹LED32560液晶彩电三合⼀主板的电源、背光驱动电路分析与维修(下) 4. LED背光驱动电路LED背光驱动电路主要由两⼤部分组成:⼀是以背光灯驱动控制芯⽚UP401(OB3350CP,引脚功能和维修参考数据见表3)为核⼼构成的背光驱动控制电路,⼆是由MOSFET开关管QP412、储能电感LP402、续流⼆极管DP401、输出储能电容CP401组成的Boost升压电路。
LED背光驱动电路见图6。
(1)驱动脉冲形成和升压电路背光驱动控制电路由OB3350CP为核⼼构成。
当表3 OB3350CP引脚功能和维修数据主芯⽚发出打开背光指令时(BL-ON/OFF由⾼电平跳变为低电平),使Q3截⽌,QP402导通,将QP411基极电位拉低,QP411导通,QP411集电极有++12V电压输出,并加到背光控制芯⽚UP401的①脚(电源端),背光控制芯⽚开始正常⼯作,从②脚(GATE脚)输出⼀定占空⽐的⽅波,驱动开关管QP412的通断。
储能电感LP402、开关管QP412、续流⼆极管DP401、输出储能电容CP401共同组成升压电路(Boost电路),使36V左右的VIN电压提升到75V左右。
激励脉冲为⾼电平时,QP412导通,DP401反偏,主电源输出的36V电压经储能电感LP402、QP412的D-S极、RP436到地,储能电感LP402上的电流逐渐增⼤,将能量储存在电感LP402中,此时LED+输出电流完全由CP401提供;当激励脉冲为低电平时,QP412关断,由于LP402中的电流逐渐减⼩,LP402两端的感应电动势反向,变为左负右正,且LP402通过DP401向CP401充电,使CP401的电压(泵升电压)⾼于输⼊的36V直流电压,此时电感储能向负载提供电流并补充CP401单独向负载供电时损失的电荷。
提⽰:背光驱动电路⼯作时LED+电压可达75V左右,以便驱动LED背光灯条发光;LED驱动电路未⼯作时,LED+电压只有36V,流过LED灯串的电流不会使LED灯串发光,从⽽保护LED灯串。
液晶电视维修技巧维修案列维修经验长虹LT24630X开机瞬间有音乐、长虹厂标出现,2秒钟左右黑屏无图像,声音正常。
打开后盖检查,直接通电测量12伏、5伏供电电压,发现两次开机电视机启动后,12-5伏电压有正常输出,几秒钟后12伏电源降至为7伏,5伏正常。
该电视的电源板是与高压成为一体的,是电源高压一体板。
根据故障现象分析,认为是高压部分有问题,CPU发出保护指令,起高压保护迫使黑屏。
首先用万用表100欧姆档,仔细测量高压部分的逆变器、逆变升压部分的U302/U303/U304/U305,对比查检未发现问题。
然后检查贴片Q三极管、D场效应管、贴片R电阻,当检查到D301/D302时,发现D301场效应管阻值明显有短路,两边脚阻值只有200欧左右,正常的正反阻值应该在15K以上。
从另外一块旧板子上,找到一个相应的管子代换后,试机一切正常。
这种电视的通病就是,D301/D309场效应管,容易损坏,逆变器也容易开路。
提醒同行;如果碰到相同机型、相同故障,的首先检查该部分元件。
tcl lcd32k73 。
开机红灯亮,遥控开机后变成蓝色的灯,有时正常收看,有时刚出现tcl的log,就不亮了,并且没有声音。
拆开检查,出问题时,高压板上没有24v电压,再查电源板也没有24电压输出,说明是电源板的问题。
检查电源板,发现300v大电容上面只有320v 左右的电压,并且是在开机的时候测到的,就算有时能正常工作,声音图像都正常,此时大电容上面也只有330v左右,说明可能是pfc电路出问题了。
后来查到是l6563的1脚接的rf11,rf12有一个阻值减小到0.9M ,正常是1M.换了以后,大电容上的电压稳定在387v。
彩电工作正常。
此机后壳螺丝拆掉后,前面的塑料框只能往前面拿走,挺难拆的,和显示器的开壳方法差不多。
长虹LT32620A有声音无光栅羊年第一台液晶,按遥控开机键测高压扳的24v正常,反复开关机测有高压输出,拔下屏线重新再装上开机逻辑扳上指示灯闪亮,兰屏出现。
化学工业出版社《液晶电视机集成电源维修精粹》(孙立群、贺学金编著)节选液晶电视三合一主板维修精粹-1第四章三合一主板的开关电源、背光电源精讲与检修第一节长虹LED32560液晶彩电集成电源板故障检修长虹LED32560型液晶彩电采用机芯、电源、驱动三合一主板,该主板型号为JUC6.690.00088589。
其开关电源部分采用的电源控制芯片为5AARZJ,背光灯供电部分采用的背光控制芯片为OB3350CP。
一、电源电路组成、实物图解长虹LED32560型液晶彩电的三合一主板实物构成如图4-1-1所示。
图4-1-1 长虹LED32560 型液晶彩电主板实物及电源、LED供电电路检修精要长虹LED32560型液晶彩电主电源、LED供电电源、5V电源、待机控制电路、LED供电电路的构成,如图4-1-2所示。
图4-1-2 长虹LED32560 型液晶彩电电源、背光灯驱动电电路构成方框图二、市电滤波、300V供电电路如图4-1-3所示,接通市电后,AC220V市电经熔断器FP101、限流电阻RN101输入到由CXP101、FLP101、CXP102、FLP102、XYP103组成的滤波器滤波后,分为两路送:一路送由DP101~DP104组成的桥式整流电路,经其整流、CP105滤波产生300V直流电压;另一路AC220V交流电压经RP101~RP105分压后,形成一个正比于市电交流电压的VA,经整流滤波后为电源控制芯片提供启动电压。
RV101是压敏电阻,用于市电过压和防雷电保护。
RN101是负温度系统热敏电阻,作用是冷机开机时防止瞬间浪涌电流损坏其他元器件,热机后电阻接近0Ω,可视为短路。
图4-1-3长虹LED32560 型液晶彩电的300V供电、主电源三、主电源该机的主电源由电源控制芯片UP101(5AARZJ)、开关管QP201、开关变压器TP201为核心构成,参见图4-1-3。
该电源输入市电电压后就会工作,不仅为主板的信号处理部分供电,而且为5V电源、LED 电源电路供电。
PDF 文件以 "PDF 制作工厂" 试用版创建ÿÿÿÿÿ
免费维修资料到 / 下载不扣积分发帖有奖励。
PDF 文件以 "PDF 制作工厂" 试用版创建ÿÿÿÿÿ
免费维修资料到 / 下载不扣积分发帖有奖励。
PDF 文件以 "PDF 制作工厂" 试用版创建ÿÿÿÿÿ
免费维修资料到 / 下载不扣积分发帖有奖励。
PDF 文件以 "PDF 制作工厂" 试用版创建ÿÿÿÿÿ
免费维修资料到 / 下载不扣积分发帖有奖励。
PDF 文件以 "PDF 制作工厂" 试用版创建ÿÿÿÿÿ
免费维修资料到 / 下载不扣积分发帖有奖励。
PDF 文件以 "PDF 制作工厂" 试用版创建ÿÿÿÿÿ
ÿÿÿÿÿ
ÿÿÿÿÿ
4。
致。
拆开液晶屏,发现一支撑块掉落,并短路了旁 边的灯珠引起打火,如图6所示。
清除打火痕迹,⑥25z s , 2S 202 ^2D s ? ^Z 1安装好支撑块后试机,故障排除。
例9: 一台U D 43D 6000i 型机,热机半小时左 右自动关机。
分析检修:在故障出现时,测量电源板(型号:JCM 45D -1M E 400)输出的12V 电压只有7.9V 。
拆下电源板通电测量,12V 电压正常。
怀疑开关电源 初级启动供电电路有漏电现象,但检查后未发现 异常。
转向检查12V 稳压取样电路(如图7所示) 和过压保护电路(如图8所示),发现几只元件的 引脚焊点有裂纹,补焊这些焊点后长时间试机,故障排除。
■■+12V O ----------•-------------M 20k1R S 21Z t1S 1>)07^|1103J ^0S 2|^2222iPS H O N5Z d s i1N41-o :o s a x l22Vf⑦ +I C S 2Z S "R S2547k _RS30 门 RS27200k U 12k⑧海信IED32EC320A 型液晶电榥三无故障f 金修□刘祥平器次级无12V 和60V 电压输出,怀疑电源集成块N 801(O Z 531T G N )损坏,如图2所示。
更换N 801后试机,故障排除。
逐■—台海信LED 32EC 320A 型液晶电视,雷击 后三无。
拆机目测,三合一主板(板号为RSAG 7.820.6592/R O H )上背光恒流集成块N 905 (C G 9X 1T .2N )和 贴片三极管V 949( 2F )表面炸裂,如图1所示。
在路检测,发现开关 变压器次级整流二极管VD 817 (H B R 10200S )击穿。
将上述损坏元 件全部换新后单独给三合一主板 通电,测得主滤波电容C 810两脚 电压为正常值300V ,但开关变压visionJ O m M J M M 93-f l p f l l n#.55 f2〕r i u i Ii。
化学工业出版社《液晶电视机集成电源维修精粹》(孙立群、贺学金编著)节选
液晶电视三合一主板维修精粹-1
第四章三合一主板的开关电源、背光电源精讲与检修
第一节长虹LED32560液晶彩电集成电源板故障检修
长虹LED32560型液晶彩电采用机芯、电源、驱动三合一主板,该主板型号为JUC6.690.00088589。
其开关电源部分采用的电源控制芯片为5AARZJ,背光灯供电部分采用的背光控制芯片为OB3350CP。
一、电源电路组成、实物图解
长虹LED32560型液晶彩电的三合一主板实物构成如图4-1-1所示。
图4-1-1 长虹LED32560 型液晶彩电主板实物及电源、LED供电电路检修精要长虹LED32560型液晶彩电主电源、LED供电电源、5V电源、待机控制电路、LED供电电路的构成,如图4-1-2所示。
图4-1-2 长虹LED32560 型液晶彩电电源、背光灯驱动电电路构成方框图
二、市电滤波、300V供电电路
如图4-1-3所示,接通市电后,AC220V市电经熔断器FP101、限流电阻RN101输入到由CXP101、FLP101、CXP102、FLP102、XYP103组成的滤波器滤波后,分为两路送:一路送由DP101~DP104组成的桥式整流电路,经其整流、CP105滤波产生300V直流电压;另一路AC220V交流电压经RP101~RP105分压后,形成一个正比于市电交流电压的VA,经整流滤波后为电源控制芯片提供启动电压。
RV101是压敏电阻,用于市电过压和防雷电保护。
RN101是负温度系统热敏电阻,作用是冷机开机时防止瞬间浪涌电流损坏其他元器件,热机后电阻接近0Ω,可视为短路。
图4-1-3长虹LED32560 型液晶彩电的300V供电、主电源
三、主电源
该机的主电源由电源控制芯片UP101(5AARZJ)、开关管QP201、开关变压器TP201为核心构成,参见图4-1-3。
该电源输入市电电压后就会工作,不仅为主板的信号处理部分供电,而且为5V电源、LED 电源电路供电。
1.5AARZJ的实用资料
5AARZJ是一块高度集成的PWM控制器芯片,它能够提供高性能的离线电源。
该芯片输入电压最大可达28V;采用峰值电流控制模式,工作频率为60kHz~100kHz,正常工作频率为65kHz,当电源二次侧工作在轻载条件时,芯片工作频率自动降低到26kHz或者进入跳周期工作模式;待机功耗仅为100mW,可以有效地降低整机待机功耗。
5AARZJ采用TSOP-6型小尺寸封装。
5AARZJ的引脚功能和维修参考数据见表4-1-1。
2.功率变换
市电整流滤波后产生的+300V左右直流电压经开关变压器TP201的○6-○4绕组送到MOSFET开关管QP201的D极。
……
3.稳压控制
……
孙立群、贺学金编著
化学工业出版社出版
该书详细介绍了液晶电视机集成电源(包括电源+逆变器二合一板、电源+LED驱动电路二合一板、三合一主板的电源+背光驱动电路)的检修,讲解时着重强调故障检修思路、方法和技巧,并给出了大量液晶电视机集成电源板实物图、电路图、集成电路、关键点数据、维修实例等维修资料。
本书不仅介绍了液晶电视机的电源+背光灯灯管供电、电源+LED 背光灯供电的二合一型电源电路的维修,还重点介绍了液晶电视机的机芯+开关电源+背光灯供电的三合一电源电路的维修方法与技巧。
本书适合家电维修人员学习使用,也可作为职业院校及培训学校相关专业的教材使用。
目录;
第一章液晶彩电集成电源维修基本知识1
第一节液晶彩电集成电源的种类及其特点1
一、液晶电视屏的背光源1
二、液晶彩电集成电源的种类及其特点3
第二节电源+逆变器二合一板的维修技巧6
一、电源+逆变器二合一板的基础知识6
二、典型电源+逆变板电路精讲18
三、电源+逆变板故障维修方法和技巧29
第三节电源+LED驱动电路二合一板的维修技巧40
一、背光LED驱动电路的基本知识40
二、电源+LED驱动电路二合一板维修方法和技巧43
第二章电源+灯管供电型集成电源板精讲与故障检修45
第一节长虹FSP1603PI01型液晶彩电集成电源板精讲与故障检修45
一、实物图解、电路组成45
二、市电滤波、300V供电、PFC电路47
三、主电源电路50
四、副电源电路51
五、待机控制53
六、高压逆变电路54
七、故障检修技巧58
八、常见故障检修60
九、维修实例62
第二节力铭VLC8200150型液晶彩电集成电源板精讲与故障检修62
一、实物图解、电路组成63
二、市电滤波、300V供电、PFC电路64
三、主电源66
四、待机控制电路70
五、高压逆变电路71
六、故障检修技巧77
七、常见故障检修78
八、维修实例78
第三节TCL40IPL32L型液晶彩电集成电源板精讲与故障检修79
一、实物图解、电路组成79
二、市电滤波、300V供电、PFC电路81
三、副电源84
四、待机控制电路86
五、主电源86
六、高压逆变电路89
七、故障检修技巧93
八、常见故障检修93
九、维修实例97
第四节创维P42TLQ型液晶彩电集成电源板精讲与故障检修97
一、实物图解、电路组成99
二、市电滤波、300V供电、PFC电路99
三、副电源电路101
四、主电源电路103
五、待机控制电路105
六、过压保护电路105
七、高压逆变电路108
八、电源板独立工作的方法111
九、常见故障检修112
十、检修实例116
第五节创维168P P37ALK00/11型液晶彩电集成电源板精讲与故障检修118
一、实物图解、电路组成118
二、市电整流滤波电路121
三、待机电源电路121
四、功率因数校正(PFC)电路123
五、主电源125
六、开机/待机控制电路126
七、高压逆变电路128
八、常见故障检修131
九、检修实例136
第三章电源+LED背光供电型集成电源板精讲与故障检修139
第一节康佳KIP+L110E02C2(01)型液晶彩电集成电源板精讲与故障检修139
一、实物图解、电路组成139
二、市电滤波、300V供电电路139
三、PFC电路140
四、副电源电路143
五、主电源146
六、LED驱动电路148
七、故障检修技巧152
八、常见故障检修152
九、维修实例156
第二节海信2264型液晶彩电集成电源板精讲与故障检修157
一、实物图解、电路组成157
二、市电滤波、300V供电电路158
三、PFC电路159
四、副电源电路161
五、主电源电路163
六、LED背光驱动电路166
七、故障检修技巧169
八、常见故障检修169
九、维修实例171
第三节海信2031型液晶彩电集成电源板精讲与故障检修172
一、实物图解、电路组成172
二、300V供电、PFC电路174
三、副电源电路174
四、主电源电路174
五、LED背光驱动电路175
六、故障检修技巧180
七、常见故障检修181
八、维修实例184
第四节创维5800P32EXM00/0200型集成电源板精讲与故障检修187
一、实物图解、电路组成188
二、市电输入、300V供电电路188
三、主电源190
四、5V电源193
五、开/待机控制电路195
六、背光灯供电电路195
七、LIPS板的摘板维修方法199
八、LIPS板主要元器件的检测数据199
九、常见故障检修201
十、检修实例206
第四章三合一的开关电源、背光电源精讲与故障检修208
第一节长虹LED32560液晶彩电集成电源板精讲与故障检修208。
