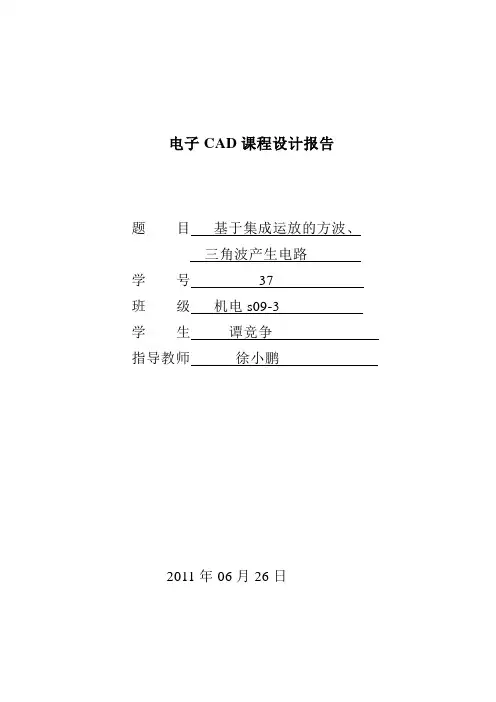

电子CAD课程设计
报告
1
电子CAD课程设计报告
题目基于集成运放的方波、
三角波产生电路
学号 37
班级机电s09-3
学生谭竞争
指导教师徐小鹏
06月26日
2
3
基于集成运放的方波、 三角波产生电路
一、 设计任务
使用集成运放实现三角波方波发生电路, 输出两档频率分别为1~10Hz 和10~100Hz 的方波和三角波。
二、 电路设计
1..原理图设计( 包括原理图及电路原理分析)
如图所示的滞回电压比较器级联一积分器, 再将积分器的输出作为比较器的输入, 如图所示。由于积分器可将方波变为三角波, 而比较器的输入又正好为三角波, 因此可定性判断出, 图中电路的输出电压u o1为方波, u o2为三角波, 如图10-5所示。下面分析其振荡周期。
积分器输出电压从-U th 增加到+U th 所需的时间为振荡周期T 的一半, 由积分器关系式
⎰+
---=2
Z th
th 00
d )(1T t t
t U RC
U U
或
2
12Z th T U RC U =
4
注意到Z 2
1th U R R U =, 故
2
1
4R RCR T =
振荡频率则为
1
241
RCR R T f =
=
方波——三角波发生器的输出波形
而对于上图所示三角波发生电路中, 左边为同向输入滞回比较器, 右边为积分运算电路。左边输出为方波, 经过右边积分变为三角波。电路采用集成运放的放大特性实现滞回电压比较器输出方波, 再使用积分电压比较器实现三角波的生成。
经过计算得出振荡周期: T=4*R1*R3*C/R2
因此频率为: f=R2/(4*R1*R3*C)
稳压管的大小决定了方波输出的幅值大小, 调节电路中R1, R2, R3的阻值和C的容量, 能够改变震荡频率;而调节R1和R2的阻值, 能够改变三角波的幅值。经过单刀双掷开关的作用能够使积分器电容的大小有两个不同值, 从而能够输出两档分别为1~10和10~100hz频率的对应波形。
5
