2019年高考物理二轮复习专题10磁场测含解析2

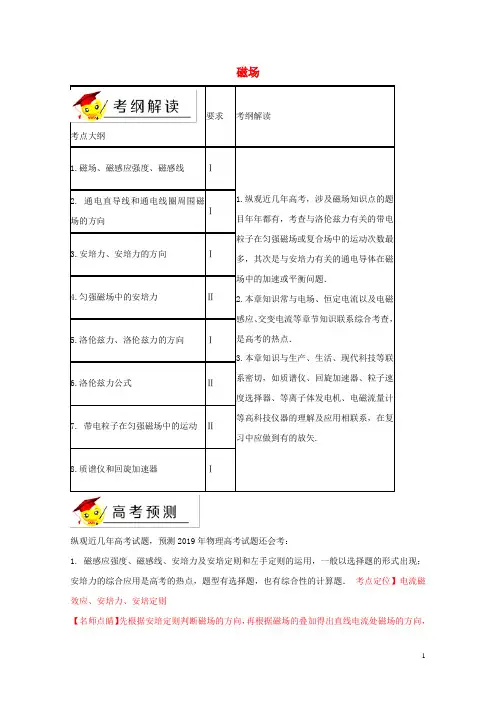

磁场纵观近几年高考试题，预测2019年物理高考试题还会考：1. 磁感应强度、磁感线、安培力及安培定则和左手定则的运用，一般以选择题的形式出现；安培力的综合应用是高考的热点，题型有选择题，也有综合性的计算题．考点定位】电流磁效应、安培力、安培定则【名师点睛】先根据安培定则判断磁场的方向，再根据磁场的叠加得出直线电流处磁场的方向，再由左手定则判断安培力的方向，本题重点是对磁场方向的判断、大小的比较。

考点定位】考查了地磁场【方法技巧】地球本身是一个巨大的磁体。

地球周围的磁场叫做地磁场。

地磁北极在地理南极附近，地磁南极在地理北极附近，所以地磁场的方向是从地磁北极到地磁南极。

2．讲基础（1）磁场、磁感应强度 ①磁感应强度：定义式ILFB(通电导线垂直于磁场)；方向：小磁针静止时N 极的指向． ②匀强磁场：磁感应强度的大小处处相等、方向处处相同的磁场称为匀强磁场 （2）磁感线①条形磁铁和蹄形磁铁的磁场磁感线分布②电流的磁场：直线电流的磁场；通电螺线管的磁场；环形电流的磁场； （1）安培力、安培力的方向 匀强磁场中的安培力 ①安培力公式：；磁场和电流垂直时，F ＝BIL ；磁场和电流平行时：F ＝0.②安培力的方向：左手定则③安培力的方向特点：F ⊥B ，F ⊥I ，即F 垂直于B 和I 决定的平面． 3．讲典例案例1．如图所示，圆圈中的“×”表示电流方向垂直纸面向里，圆圈中的“•”表示电流方向垂直纸面向外。

两根通电长直导线a 、b 平行水平放置，a 、b 中的电流强度均为I ，此时a 受到的磁场力大小为F 。

当在a 、b 的上方再放置一根与a 、b 平行的通电长直导线c 后，a 受到的磁场力大小仍为F ，图中abc 正好构成一个等边三角形，则此时（ ）A ．b 受到的磁场力大小为FB ．b 受到的磁场力大小为C ．c 受到的磁场力大小为FD ．c 受到的磁场力大小为【答案】 BC 【解析】【趁热打铁】图所示，一根长度为L、质量为m的导体棒放在水平导轨上，导体棒与导轨垂直，导体棒中通以大小为I的电流。

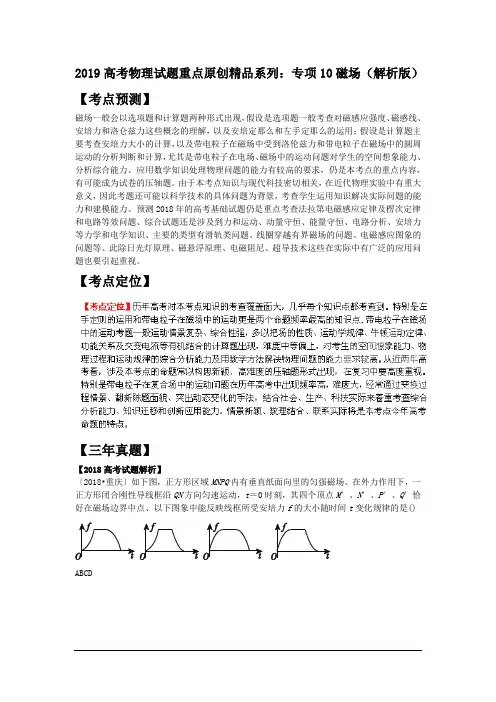

2019高考物理试题重点原创精品系列：专项10磁场（解析版）【考点预测】磁场一般会以选项题和计算题两种形式出现，假设是选项题一般考查对磁感应强度、磁感线、安培力和洛仑兹力这些概念的理解，以及安培定那么和左手定那么的运用；假设是计算题主要考查安培力大小的计算，以及带电粒子在磁场中受到洛伦兹力和带电粒子在磁场中的圆周运动的分析判断和计算，尤其是带电粒子在电场、磁场中的运动问题对学生的空间想象能力、分析综合能力、应用数学知识处理物理问题的能力有较高的要求，仍是本考点的重点内容，有可能成为试卷的压轴题。

由于本考点知识与现代科技密切相关，在近代物理实验中有重大意义，因此考题还可能以科学技术的具体问题为背景，考查学生运用知识解决实际问题的能力和建模能力。

预测2018年的高考基础试题仍是重点考查法拉第电磁感应定律及楞次定律和电路等效问题、综合试题还是涉及到力和运动、动量守恒、能量守恒、电路分析、安培力等力学和电学知识、主要的类型有滑轨类问题、线圈穿越有界磁场的问题、电磁感应图象的问题等、此除日光灯原理、磁悬浮原理、电磁阻尼、超导技术这些在实际中有广泛的应用问题也要引起重视。

【考点定位】【三年真题】【2018高考试题解析】〔2018•重庆〕如下图，正方形区域MNPQ内有垂直纸面向里的匀强磁场、在外力作用下，一正方形闭合刚性导线框沿QN方向匀速运动，t＝0时刻，其四个顶点M′、N′、P′、Q′恰好在磁场边界中点、以下图象中能反映线框所受安培力f的大小随时间t变化规律的是()ABCD【考点定位】磁场〔2018·广东〕15.质量和电量都相等的带电粒子M 和N ，以不同的速度率经小孔S 垂直进入匀强磁场，运行的半圆轨迹如图2种虚线所示，以下表述正确的选项是()A 、M 带负电，N 带正电B.M 的速度率小于N 的速率C.洛伦磁力对M 、N 做正功D.M 的运行时间大于N 的运行时间【答案】A【解析】由左手定那么可知M 带负电，N 带正电，故A 选项正确。

专题10 磁场一．选择题1．（2019年1月湖北黄冈市调研）已知长直通电导线产生的磁场中，某点的磁感应强度满足B=k rI (其中k 为比例系数，I 为电流强度，r 为该点到直导线的距离)。

如图，A 、B 、C 三根相互平行的固定长直导线分别位于等腰直角三角形的三个顶点，均通有电流I ，A 、B 两根导线中电流方向垂直纸面向里，C 导线中电流垂直纸面向外，下列说法正确的是A.A 导线所受磁场作用力的方向与AB 平行B.C 导线所受磁场作用力的方向与AB 垂直C.A 、B 、C 三根单位长度所受的磁场作用力大小之比为1︰1︰2D.A 、B 、C 三根单位长度所受的磁场作用力大小之比为2︰2︰1【参考答案】BC2. （2019年1月云南昆明复习诊断测试）如图所示，直径为d 的圆形区域内有垂直纸面向里、磁感应强度大小为B 的匀强磁场，MN 为圆的直径，一重力不计的带电粒子从M 点沿MN 方向以速度ν射入磁场区域，最后从圆周上的P 点离开磁场，若∠NOP=60°，下列说法正确的是A.粒子带正电B.粒子的比荷为Bdv 332 C.洛伦兹力对粒子的冲量为零 D.粒子在磁场中运动的时间为vd 63 【参考答案】BD 【命题意图】本题考查带电粒子在圆形磁场区域运动，冲量和动量定理及其相关知识点。

【方法归纳】带电粒子在有界匀强磁场中运动，可根据题述条件画出运动轨迹，由几何条件可以得出运动轨迹半径r ，由洛伦兹力提供向心力列方程得出待求量。

若容易得出轨迹弧长s，由t=s/v得出带电粒子在磁场中的运动时间。

3.（2019福建泉州质检）如图所示，在x轴上方空间存在磁感应强度大小为B、方向垂直纸面向里的匀强磁场。

在原点O处有一粒子源，沿纸面各个方向不断地释放出同种粒子，粒子以相同的速率v射入磁场、粒子重力及粒子间的作用均不计。

图中的阴影部分表示粒子在磁场中能经过的区域其边界与y轴交点为M，与x轴交点为N，已知ON=L。

2019年物理试卷“磁场”部分试题解析A.考纲要求“磁场”部分知识，其出题综合度之大，考查程度之深，要求分析能力之高，让无数考生望而生畏，让优秀生同样不敢轻视。

考生普遍感到“磁场”部分知识当属高考知识困难之最，其出题广泛度不亚于牛顿力学，并且经常综合牛顿力学作为压轴题出现。

基础薄弱的考生可能对此类题毫无头绪，基础好的考生也需沉着冷静，以极其严谨的态度才能拿下此类题，其区分度在高考中较大，所以常用来拉开分数差距。

参阅2019年新课标高考物理部分考纲，“磁场”为高考必考内容。

其内容包括：磁场、磁感应强度、磁感线通电直导线和通电线圈周围磁场的方向、安培力、安培力的方向、匀强磁场中的安培力、洛伦兹力、洛伦兹力的方向、洛伦兹力的公式、带电粒子在匀强磁场中的运动、质谱仪和回旋加速器。

各知识点的掌握要求如表1所示，其中“Ⅰ”表示对所列知识要知道其内容及含义，并能在有关问题中识别和直接使用，与课程标准中"了解"和"认识"相当；“Ⅱ”表示对所列知识要理解其确切含义及与其他知识的联系，能够进行叙述和解释，并能在实际问题的分析、综合、推理和判断等过程中运用，与课程标准中"理解"和"应用"相当。

表1磁场各知识点大纲考察要求知识点磁场磁感应强度磁感线通电直导线和通电线圈周围磁场的方向安培力、安培力的方向、匀强磁场中的安培力洛伦兹力、洛伦兹力的方向、洛伦兹力的公式带电粒子在匀强磁场中的运动质谱仪和回旋加速器能力要求ⅠⅠⅡⅡⅡⅠB ．2019年高考中该部分知识点考题解析1.(广州卷，6分)质量和电量都相等的带电粒子M 和N ，以不同的速度率经小孔S 垂直进入匀强磁场，运行的半圆轨迹如图2种虚线所示，下列表述正确的是()A ．M 带负电，N 带正电 B.M 的速度率小于N 的速率C.洛伦兹力对M 、N 做正功 D.M 的运行时间大于N 的运行时间【解析】选A。

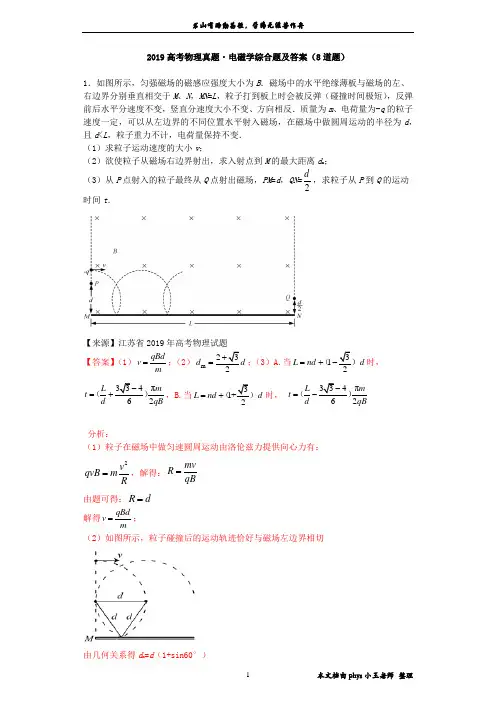

书山有路勤为径，学海无涯苦作舟2019高考物理真题·电磁学综合题及答案（8道题）1．如图所示，匀强磁场的磁感应强度大小为B ．磁场中的水平绝缘薄板与磁场的左、右边界分别垂直相交于M 、N ，MN =L ，粒子打到板上时会被反弹（碰撞时间极短），反弹前后水平分速度不变，竖直分速度大小不变、方向相反．质量为m 、电荷量为-q 的粒子速度一定，可以从左边界的不同位置水平射入磁场，在磁场中做圆周运动的半径为d ，且d <L ，粒子重力不计，电荷量保持不变． （1）求粒子运动速度的大小v ；（2）欲使粒子从磁场右边界射出，求入射点到M 的最大距离d m ； （3）从P 点射入的粒子最终从Q 点射出磁场，PM =d ，QN =2d，求粒子从P 到Q 的运动时间t ．【来源】江苏省2019年高考物理试题【答案】（1）qBd v m =；（2）m d =；（3）A.当1L nd d =+（时，π2L m t d qB =（），B.当L nd d =+（时， π2L m t d qB =-（）分析：（1）粒子在磁场中做匀速圆周运动由洛伦兹力提供向心力有：2v qvB m R=，解得：mv R qB = 由题可得：R d = 解得qBdv m=； （2）如图所示，粒子碰撞后的运动轨迹恰好与磁场左边界相切解得m d =（3）粒子的运动周期2πmT qB=设粒子最后一次碰撞到射出磁场的时间为t '，则 (1,3,5,)4Tt nt n '=+=A.当1L nd d =+（时，粒子斜向上射出磁场 112t T '=解得π2L m t d qB =+（）B.当L nd d =+（时，粒子斜向下射出磁场 512t T '=解得π2L m t d qB =-（）．2．空间存在一方向竖直向下的匀强电场，O 、P 是电场中的两点．从O 点沿水平方向以不同速度先后发射两个质量均为m 的小球A 、B ．A 不带电，B 的电荷量为q （q >0）．A 从O 点发射时的速度大小为v 0，到达P 点所用时间为t ；B 从O 点到达P 点所用时间为2t．重力加速度为g ，求 （1）电场强度的大小；（2）B 运动到P 点时的动能．【来源】2019年全国统一高考物理试卷（新课标Ⅲ)【答案】（1）3mg E q=；（2）222k 0=2()E m v g t +分析：（1）设电场强度的大小为E ，小球B 运动的加速度为a ．根据牛顿定律、运动学公式和题给条件，有 mg +qE =ma ①2211()222t a gt =② 解得3mg E q=③（2）设B 从O 点发射时的速度为v 1，到达P 点时的动能为E k ，O 、P 两点的高度差为h ，根据动能定理有2k 112E mv mgh qEh -=+④且有102tv v t =⑤ 21书山有路勤为径，学海无涯苦作舟联立③④⑤⑥式得222k 0=2()E m v g t +⑦ 3．如图所示，匀强磁场中有一个用软导线制成的单匝闭合线圈，线圈平面与磁场垂直．已知线圈的面积S =0.3m 2、电阻R =0.6Ω，磁场的磁感应强度B =0.2T.现同时向两侧拉动线圈，线圈的两边在Δt =0.5s 时间内合到一起．求线圈在上述过程中 （1）感应电动势的平均值E ；（2）感应电流的平均值I ，并在图中标出电流方向； （3）通过导线横截面的电荷量q ．【来源】江苏省2019年高考物理试题【答案】（1）E =0.12V ；（2）I =0.2A （电流方向见图）；（3）q =0.1C分析：（1）由法拉第电磁感应定律有： 感应电动势的平均值E t∆Φ=∆ 磁通量的变化B S ∆Φ=∆ 解得：B SE t∆=∆ 代入数据得：E =0.12V ；（2）由闭合电路欧姆定律可得： 平均电流E I R=代入数据得I =0.2A由楞次定律可得，感应电流方向如图：（3）由电流的定义式qI t=∆可得：电荷量q =I ∆t 代入数据得q =0.1C 。

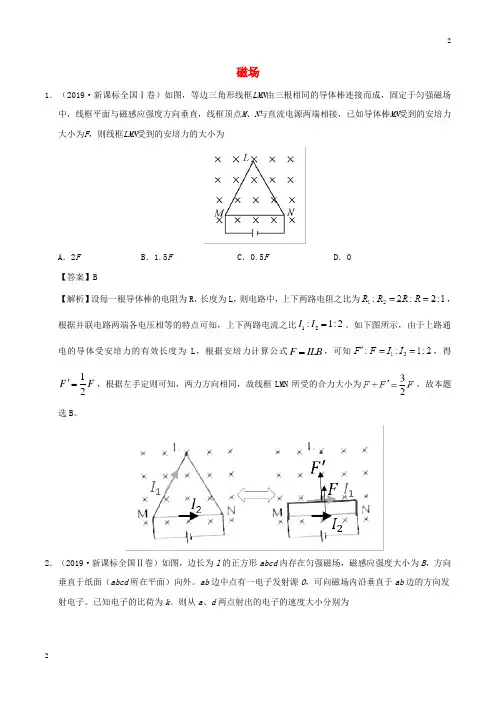

磁场1．（2019·新课标全国Ⅰ卷）如图，等边三角形线框LMN 由三根相同的导体棒连接而成，固定于匀强磁场中，线框平面与磁感应强度方向垂直，线框顶点M 、N 与直流电源两端相接，已如导体棒MN 受到的安培力大小为F ，则线框LMN 受到的安培力的大小为A ．2FB ．1.5FC ．0.5FD ．0【答案】B【解析】设每一根导体棒的电阻为R ，长度为L ，则电路中，上下两路电阻之比为，根据并联电路两端各电压相等的特点可知，上下两路电流之比12:1:2I I =。

如下图所示，由于上路通电的导体受安培力的有效长度为L ，根据安培力计算公式F ILB =，可知，得12F F '=，根据左手定则可知，两力方向相同，故线框LMN 所受的合力大小为，故本题选B 。

2．（2019·新课标全国Ⅱ卷）如图，边长为l 的正方形abcd 内存在匀强磁场，磁感应强度大小为B ，方向垂直于纸面（abcd 所在平面）向外。

ab 边中点有一电子发射源O ，可向磁场内沿垂直于ab 边的方向发射电子。

已知电子的比荷为k 。

则从a 、d 两点射出的电子的速度大小分别为A ．14kBlB ．14kBl ，54kBlC ．12kBlD ．12kBl ，54kBl【答案】B【解析】a 点射出粒子半径R a =4l=a mv Bq ，得：v a =4Bql m =4Blk ，d 点射出粒子半径为，R =54l ，故v d =54Bql m =54klB，故B 选项符合题意3．（2019·新课标全国Ⅲ卷）如图，在坐标系的第一和第二象限内存在磁感应强度大小分别为12B 和B 、方向均垂直于纸面向外的匀强磁场。

一质量为m 、电荷量为q （q >0）的粒子垂直于x 轴射入第二象限，随后垂直于y 轴进入第一象限，最后经过x 轴离开第一象限。

粒子在磁场中运动的时间为A ．5π6mqBB ．7π6mqBC ．11π6mqBD ．13π6mqB【答案】B【解析】运动轨迹如图。

2018 年全国各地高考物理模拟试题《磁场》计算题汇编（含答案解析）1．（2018湖北模拟）如图所示，afe、bcd 为两条平行的金属导轨，导轨间距L=0.5m。

ed 间连入一电源 E=1V，ab 间放置一根长为 L=0.5m 的金属杆与导轨接触良好， cf水平且abcf为矩形。

空间中存在一竖直方向的磁场，当调节斜面abcf 的倾角θ时，发现当且仅当θ在30°～90°之间时，金属杆可以在导轨上处于静止平衡。

已知金属杆质量为0.1kg，电源内阻r及金属杆的电阻R均为0.5Ω，导轨及导线的电阻可忽略，金属杆和导轨间最大静摩擦力为弹力的μ倍。

重力加速度g=10m/s2，试求磁感应强度 B 及μ。

2．（2018全国三模）如图，两根平行金属导轨MN、PQ 固定在倾角θ =30的°绝缘斜面上，顶部连接由电流表、电源、滑动变阻器和开关组成的电路，下端开口，导轨间距为10cm。

整个装置处于磁感应强度0.1T，方向垂直于导轨平面向上的匀强磁场中。

金属棒ab沿垂直导轨方向放置在导轨上。

开关断开时，沿导轨向下轻推导体棒，导体棒可以匀速下滑；闭合开关时，不断减小滑动变阻器的阻值，当电流表示数为3.0A时，导体棒恰好可沿导轨向上运动。

判断开关闭合后金属棒所受安培力的方向，并求出金属棒的质量（重力加速度为10m/s2，最大静摩擦力等于滑动摩擦力）。

3．（2018宜昌模拟）小强同学设计了一个“电磁天平”，如图所示，等臂天平的左臂为挂盘，右臂挂有矩形线圈，两臂平衡。

线圈的水平边长L=0.2m，匝数N=1000 匝，总电阻R=1Ω，现在让线圈的下边处于方向垂直线圈平面向里匀强磁场内，磁感应强度B0=0.1T，线圈上部处在垂直纸面向外的匀强磁场，且磁感应强度B4．（2018某市中区校级一模）如图所示为一种“电磁天平”的结构简图，等臂天平的左臂为挂盘，右臂挂有矩形线圈，线圈未通电时天平两臂平衡；已知线圈的水平边长L=0.1m，匝数为N=800，线圈的下底边处于匀强磁场内，磁感应强度B=0.5T，方向垂直于线圈平面向里，线圈中通有方向沿顺时针，大小可在0﹣2A范围内调解的电流I；挂盘放上待测物体后，调解线圈中电流使得天平平衡，测出电流即可测得物体的质量；重力加速度g=10m/s2，试求：该“电磁天平”能够称量的最大质量．5．（2018松江区一模）如图所示，在倾角为37°的斜面上，固定着宽L=0.5m 的足够长的平行金属导轨，在导轨上端接入电源和滑动变阻器。

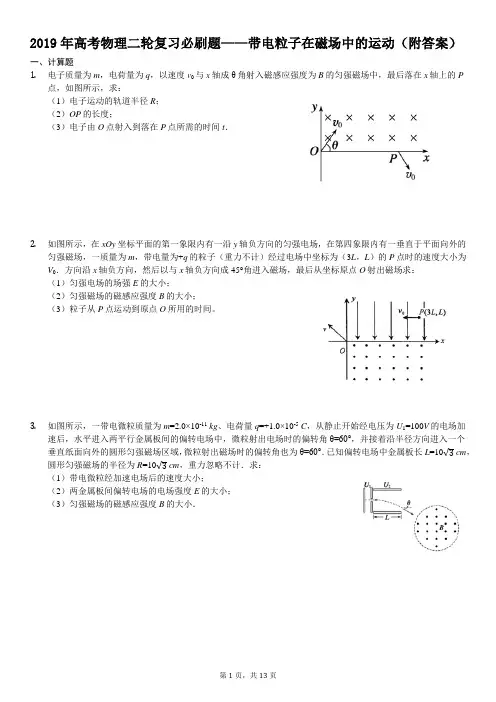

2019年高考物理二轮复习必刷题——带电粒子在磁场中的运动（附答案）一、计算题1.电子质量为m，电荷量为q，以速度v0与x轴成θ角射入磁感应强度为B的匀强磁场中，最后落在x轴上的P点，如图所示，求：（1）电子运动的轨道半径R；（2）OP的长度；（3）电子由O点射入到落在P点所需的时间t．2.如图所示，在xOy坐标平面的第一象限内有一沿y轴负方向的匀强电场，在第四象限内有一垂直于平面向外的匀强磁场，一质量为m，带电量为+q的粒子（重力不计）经过电场中坐标为（3L，L）的P点时的速度大小为V0．方向沿x轴负方向，然后以与x轴负方向成45°角进入磁场，最后从坐标原点O射出磁场求：（1）匀强电场的场强E的大小；（2）匀强磁场的磁感应强度B的大小；（3）粒子从P点运动到原点O所用的时间。

3.如图所示，一带电微粒质量为m=2.0×10-11kg、电荷量q=+1.0×10-5C，从静止开始经电压为U1=100V的电场加速后，水平进入两平行金属板间的偏转电场中，微粒射出电场时的偏转角θ=60°，并接着沿半径方向进入一个垂直纸面向外的圆形匀强磁场区域，微粒射出磁场时的偏转角也为θ=60°．已知偏转电场中金属板长L=10√3cm，圆形匀强磁场的半径为R=10√3cm，重力忽略不计．求：（1）带电微粒经加速电场后的速度大小；（2）两金属板间偏转电场的电场强度E的大小；（3）匀强磁场的磁感应强度B的大小．4.如图，空间存在方向垂直于纸面（xOy平面）向里的磁场。

在x≥0区域，磁感应强度的大小为B0；x＜0区域，磁感应强度的大小为λB0（常数λ＞1）。

一质量为m、电荷量为q（q＞0）的带电粒子以速度v0从坐标原点O 沿x轴正向射入磁场，此时开始计时，当粒子的速度方向再次沿x轴正向时，求（不计重力）（1）粒子运动的时间；（2）粒子与O点间的距离。

5.如图所示，一带电微粒质量为m=2.0×10-11kg、电荷量q=+1.0×10-5C，从静止开始经电压为U1=100V的电场加速后，水平进入两平行金属板间的偏转电场中，微粒射出电场时的偏转角θ=30°，并接着进入一个方向垂直纸面向里、宽度为D=34.6cm的匀强磁场区域．已知偏转电场中金属板长L=10cm，两板间距d=17.3cm，重力不计．求：（1）带电微粒进入偏转电场时的速率v1；（√3≈1.73）（2）偏转电场中两金属板间的电压U2；（3）为使带电微粒不会由磁场右边射出，该匀强磁场的磁感应强度B至少多大？6.如图所示，两平行金属板AB中间有互相垂直的匀强电场和匀强磁场．A板带正电荷，B板带等量负电荷，电场强度为E；磁场方向垂直纸面向里，磁感应强度为B1．平行金属板右侧有一挡板M，中间有小孔O′，OO′是平行于两金属板的中心线．挡板右侧有垂直纸面向外的匀强磁场，磁场应强度为B2．CD为磁场B2边界上的一绝缘板，它与M板的夹角θ=45°，O′C=a，现有一大量质量均为m，电荷量为q的带正电的粒子（不计重力），自O点沿OO′方向水平向右进入电磁场区域，其中有些粒子沿直线OO′方向运动，通过小孔O′进入匀强磁场B2，如果该粒子恰好以竖直向下的速度打在CD板上的E点，求：（1）进入匀强磁场B2的带电粒子的速度大小v；（2）CE的长度．7. 如图所示为质谱仪的原理图，A 为粒子加速器，电压为U 1；B 为速度选择器，磁场与电场正交，磁感应强度为B 1，板间距离为d ；C 为偏转分离器，磁感应强度为B 2．今有一质量为m 、电量为q 的正离子经加速后，恰好通过速度选择器，进入分离器后做半径为R 的匀速圆周运动，求： （1）粒子的速度v（2）速度选择器的电压U 2（3）粒子在B 2磁场中做匀速圆周运动的半径R ．8. 一个重力不计的带电粒子，以大小为v 的速度从坐标（0，L ）的a 点，平行于x 轴射入磁感应强度大小为B 、方向垂直纸面向外的圆形匀强磁场区域，并从x 轴上b 点射出磁场，射出速度方向与x 轴正方向夹角为60°，如图．求：（1）带电粒子在磁场中运动的轨道半径；（2）带电粒子的比荷mq 及粒子从a 点运动到b 点的时间；（3）其他条件不变，要使该粒子恰从O 点射出磁场，求粒子入射速度大小．9. 如图所示，一电子的电荷量为e ，以速度v 垂直射入磁感应强度为B 、宽度为d 的有界匀强磁场中，穿过磁场时的速度方向与原来电子入射方向的夹角是θ=30°，求： （1）电子运动的轨道半径r ； （2）电子的质量m ；（3）电子穿过磁场的时间t 。

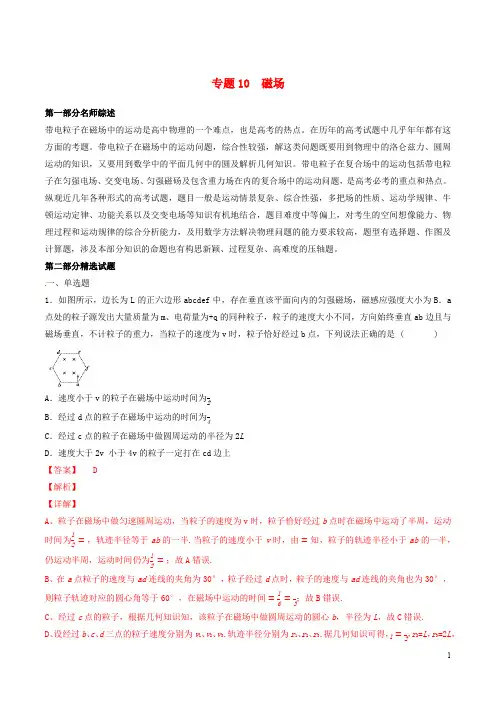

专题10 磁场第一部分名师综述带电粒子在磁场中的运动是高中物理的一个难点，也是高考的热点。

在历年的高考试题中几乎年年都有这方面的考题。

带电粒子在磁场中的运动问题，综合性较强，解这类问题既要用到物理中的洛仑兹力、圆周运动的知识，又要用到数学中的平面几何中的圆及解析几何知识。

带电粒子在复合场中的运动包括带电粒子在匀强电场、交变电场、匀强磁砀及包含重力场在内的复合场中的运动问题，是高考必考的重点和热点。

纵观近几年各种形式的高考试题，题目一般是运动情景复杂、综合性强，多把场的性质、运动学规律、牛顿运动定律、功能关系以及交变电场等知识有机地结合，题目难度中等偏上，对考生的空间想像能力、物理过程和运动规律的综合分析能力，及用数学方法解决物理问题的能力要求较高，题型有选择题、作图及计算题，涉及本部分知识的命题也有构思新颖、过程复杂、高难度的压轴题。

第二部分精选试题一、单选题1．如图所示，边长为L的正六边形abcdef中，存在垂直该平面向内的匀强磁场，磁感应强度大小为B．a 点处的粒子源发出大量质量为m、电荷量为+q的同种粒子，粒子的速度大小不同，方向始终垂直ab边且与磁场垂直，不计粒子的重力，当粒子的速度为v时，粒子恰好经过b点，下列说法正确的是 ( )A．速度小于v的粒子在磁场中运动时间为B．经过d点的粒子在磁场中运动的时间为C．经过c点的粒子在磁场中做圆周运动的半径为2LD．速度大于2v 小于4v的粒子一定打在cd边上【答案】 D【解析】【详解】A、粒子在磁场中做匀速圆周运动，当粒子的速度为v时，粒子恰好经过b点时在磁场中运动了半周，运动时间为，轨迹半径等于ab的一半.当粒子的速度小于v时，由知，粒子的轨迹半径小于ab的一半，仍运动半周，运动时间仍为；故A错误.B、在a点粒子的速度与ad连线的夹角为30°，粒子经过d点时，粒子的速度与ad连线的夹角也为30°，；故B错误.则粒子轨迹对应的圆心角等于60°，在磁场中运动的时间6 3C、经过c点的粒子，根据几何知识知，该粒子在磁场中做圆周运动的圆心b，半径为L，故C错误.D、设经过b、c、d三点的粒子速度分别为v1、v2、v3．轨迹半径分别为r1、r2、r3．据几何知识可得，，r2=L，r3=2L，由半径公式得：v2=2v1=2v，v3=4v1=4v，所以只有速度在这个范围：2v≤v≤ v的粒子才打在cd边上；故D正确.故选D.2．如图所示，在空间有一坐标系xOy中，直线OP与x轴正方向的夹角为30o，第一象限内有两个方向都垂直纸面向外的匀强磁场区域I和II，直线OP是它们的边界，OP上方区域I中磁场的磁感应强度为B。

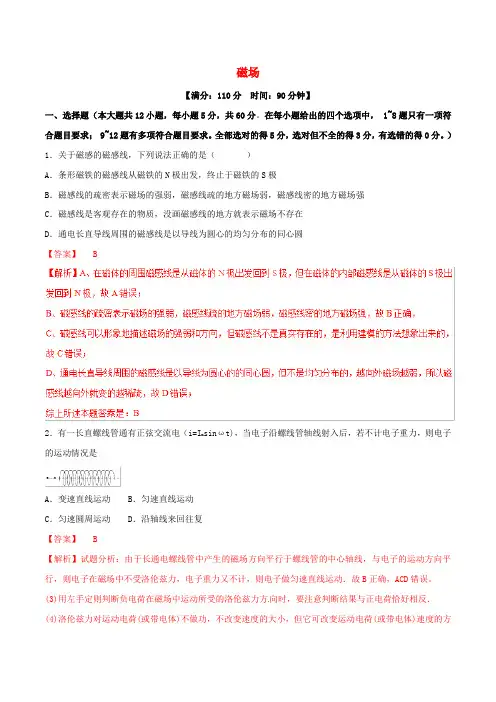

磁场【满分：110分时间：90分钟】一、选择题（本大题共12小题，每小题5分，共60分。

在每小题给出的四个选项中， 1~8题只有一项符合题目要求； 9~12题有多项符合题目要求。

全部选对的得5分，选对但不全的得3分，有选错的得0分。

）1．关于磁感的磁感线，下列说法正确的是（）A．条形磁铁的磁感线从磁铁的N极出发，终止于磁铁的S极B．磁感线的疏密表示磁场的强弱，磁感线疏的地方磁场弱，磁感线密的地方磁场强C．磁感线是客观存在的物质，没画磁感线的地方就表示磁场不存在D．通电长直导线周围的磁感线是以导线为圆心的均匀分布的同心圆【答案】 B2．有一长直螺线管通有正弦交流电（i=I m sinωt)，当电子沿螺线管轴线射入后，若不计电子重力，则电子的运动情况是A．变速直线运动 B．匀速直线运动C．匀速圆周运动 D．沿轴线来回往复【答案】 B【解析】试题分析：由于长通电螺线管中产生的磁场方向平行于螺线管的中心轴线，与电子的运动方向平行，则电子在磁场中不受洛伦兹力，电子重力又不计，则电子做匀速直线运动．故B正确，ACD错误。

(3)用左手定则判断负电荷在磁场中运动所受的洛伦兹力方向时，要注意判断结果与正电荷恰好相反．(4)洛伦兹力对运动电荷(或带电体)不做功，不改变速度的大小，但它可改变运动电荷(或带电体)速度的方向，影响带电体所受其他力的大小，影响带电体的运动时间等．6．一束带电粒子以同一速度v0从同一位置进入匀强磁场，在磁场中它们的轨迹如图所示。

若粒子A的轨迹半径为r1，粒子B的轨迹半径为r2，且r2=2r1，q1、q2分别是它们的带电荷量，m1、m2分别是它们的质量。

则下列分析正确的是A．A带负电、B带正电，荷质比之比为B．A带正电、B带负电，荷质比之比为C．A带正电、B带负电，荷质比之比为D．A带负电、B带正电，荷质比之比为【答案】 C点睛：解决本题的关键掌握左手定则判断磁场方向、电荷的运动方向以及洛伦兹力方向的关键，以及掌握带电粒子在磁场中做匀速圆周运动的半径公式mvrqB ＝。

专题10磁场带电粒子在磁场中的运动目录01磁场对通电导线的作用力问题 (2)考向一磁场对通电导线的作用力问题 (2)02带电粒子在磁场中的运动 (7)考向一带电粒子在磁场中的圆周运动 (7)考向二带电粒子在有界磁场运动的临界与极值问题 (9)考向三带电粒子在磁场中运动的多解问题 (21)01磁场对通电导线的作用力问题考向一磁场对通电导线的作用力问题1．（2023·北京·高考真题）如图所示，在磁感应强度大小为B 、方向垂直纸面向外的匀强磁场中，固定一内部真空且内壁光滑的圆柱形薄壁绝缘管道，其轴线与磁场垂直。

管道横截面半径为a ，长度为l （l a >>）。

带电粒子束持续以某一速度v 沿轴线进入管道，粒子在磁场力作用下经过一段圆弧垂直打到管壁上，与管壁发生弹性碰撞，多次碰撞后从另一端射出，单位时间进入管道的粒子数为n ，粒子电荷量为q +，不计粒子的重力、粒子间的相互作用，下列说法不正确的是（）A ．粒子在磁场中运动的圆弧半径为aB ．粒子质量为BqavC ．管道内的等效电流为2nq a vπD ．粒子束对管道的平均作用力大小为Bnql2．（2023·江苏·高考真题）如图所示，匀强磁场的磁感应强度为B ．L 形导线通以恒定电流I ，放置在磁场中．已知ab 边长为2l ，与磁场方向垂直，bc 边长为l ，与磁场方向平行．该导线受到的安培力为（）A ．0B ．BIlC ．2BIl D3．（2022·湖南·高考真题）如图（a ），直导线MN 被两等长且平行的绝缘轻绳悬挂于水平轴OO ′上，其所在区域存在方向垂直指向OO ′的磁场，与OO ′距离相等位置的磁感应强度大小相等且不随时间变化，其截面图如图（b ）所示。

导线通以电流I ，静止后，悬线偏离竖直方向的夹角为θ。

下列说法正确的是（）A．当导线静止在图（a）右侧位置时，导线中电流方向由N指向MB．电流I增大，静止后，导线对悬线的拉力不变C．tanθ与电流I成正比D．sinθ与电流I成正比4．（2022·浙江·高考真题）利用如图所示装置探究匀强磁场中影响通电导线受力的因素，导线垂直匀强磁场方向放置。

——————————新学期新成绩新目标新方向——————————专题10 磁场【2018高考真题】1．某空间存在匀强磁场和匀强电场。

一个带电粒子(不计重力)以一定初速度射入该空间后，做匀速直线运动；若仅撤除电场，则该粒子做匀速圆周运动，下列因素与完成上述两类运动无关的是A. 磁场和电场的方向B. 磁场和电场的强弱C. 粒子的电性和电量D. 粒子入射时的速度【来源】2018年全国普通高等学校招生统一考试物理（北京卷）【答案】 C点睛：本题考查了带电粒子在复合场中的运动，实际上是考查了速度选择器的相关知识，注意当粒子的速度与磁场不平行时，才会受到洛伦兹力的作用，所以对电场和磁场的方向有要求的。

2．（多选）如图，纸面内有两条互相垂直的长直绝缘导线L1、L2，L1中的电流方向向左，L2中的电流方向向上；L1的正上方有a、b两点，它们相对于L2对称。

整个系统处于匀强外磁场中，外磁场的磁感应强度大小为B0，方向垂直于纸面向外。

已知a、b两点的磁感应强度大小分别为和，方向也垂直于纸面向外。

则（）A. 流经L1的电流在b点产生的磁感应强度大小为B. 流经L1的电流在a点产生的磁感应强度大小为C. 流经L2的电流在b点产生的磁感应强度大小为D. 流经L2的电流在a点产生的磁感应强度大小为【来源】2018年普通高等学校招生全国统一考试物理（全国II卷）【答案】 AC可解得： ;故AC正确；故选AC点睛：磁场强度是矢量，对于此题来说ab两点的磁场强度是由三个磁场的叠加形成，先根据右手定则判断导线在ab两点产生的磁场方向，在利用矢量叠加来求解即可。

3．（多选）如图，两个线圈绕在同一根铁芯上，其中一线圈通过开关与电源连接，另一线圈与远处沿南北方向水平放置在纸面内的直导线连接成回路。

将一小磁针悬挂在直导线正上方，开关未闭合时小磁针处于静止状态。

下列说法正确的是（）A. 开关闭合后的瞬间，小磁针的N极朝垂直纸面向里的方向转动B. 开关闭合并保持一段时间后，小磁针的N极指向垂直纸面向里的方向C. 开关闭合并保持一段时间后，小磁针的N极指向垂直纸面向外的方向D. 开关闭合并保持一段时间再断开后的瞬间，小磁针的N极朝垂直纸面向外的方向转动【来源】2018年全国普通高等学校招生统一考试物理（新课标I卷）【答案】 AD【解析】本题考查电磁感应、安培定则及其相关的知识点。

专题10.6 电磁感应中的能量问题一．选择题1．(2020·山东德州二模)(多选)如图所示，在水平面上有两条光滑的长直平行金属导轨MN 、PQ ，电阻忽略不计，导轨间距离为L ，磁感应强度为B 的匀强磁场垂直于导轨所在平面。

质量均为m 的两根金属a 、b 放置在导轨上，a 、b 接入电路的电阻均为R 。

轻质弹簧的左端与b 杆连接，右端固定。

开始时a 杆以初速度v 0向静止的b 杆运动，当a 杆向右的速度为v 时，b 杆向右的速度达到最大值v m ，此过程中a 杆产生的焦耳热为Q ，两杆始终垂直于导轨并与导轨接触良好，则b 杆达到最大速度时( )A ．b 杆受到弹簧的弹力为B 2L 2（v －v m ）2RB ．a 杆受到的安培力为B 2L 2（v －v m ）RC ．a 、b 杆与弹簧组成的系统机械能减少量为QD ．弹簧具有的弹性势能为12mv 20－12mv 2－12mv 2m －2Q【参考答案】AD2．(2020·河南八校联考)(多选)如图所示，正方形金属线圈abcd 平放在粗糙水平传送带上，被电动机带动一起以速度v 匀速运动，线圈边长为L ，电阻为R ，质量为m ，有一边界长度为2L 的正方形磁场垂直于传送带，磁感应强度为B ，线圈穿过磁场区域的过程中速度不变，下列说法中正确的是( )A ．线圈穿出磁场时感应电流的方向沿abcdaB ．线圈进入磁场区域时受到水平向左的静摩擦力，穿出区域时受到水平向右的静摩擦力C．线圈经过磁场区域的过程中始终受到水平向右的静摩擦力D．线圈经过磁场区域的过程中，电动机多消耗的电能为2B2L3vR【参考答案】AD3．（2020河南开封一模）如右图所示，足够长的光滑导轨倾斜放置，导轨宽度为L，其下端与电阻R连接；导体棒ab电阻为r，导轨和导线电阻不计，匀强磁场竖直向上。

若导体棒ab以一定初速度v下滑，则关于ab棒下列说法中正确的为 ( )A．所受安培力方向水平向右B．可能以速度v匀速下滑C．刚下滑的瞬间ab棒产生的电动势为BLvD．减少的重力势能等于电阻R上产生的内能【参考答案】AB【考点】本题考查了电磁感应、安培力、法拉第电磁感应定律、平衡条件、能量守恒定律及其相关的知识点。

专题能力训练10 带电粒子在组合场、复合场中的运动(时间:45分钟满分:100分)一、选择题(本题共8小题,每小题7分,共56分。

在每小题给出的四个选项中,1~6题只有一个选项符合题目要求,7~8题有多个选项符合题目要求。

全部选对的得7分,选对但不全的得4分,有选错的得0分)1.右图为“滤速器”装置示意图。

a、b为水平放置的平行金属板,其电容为C,板间距离为d,平行板内存在垂直纸面向里的匀强磁场,磁感应强度为B。

a、b板带上电荷,可在平行板内产生匀强电场,且电场方向和磁场方向互相垂直。

一带电粒子以速度v0经小孔O进入正交电磁场可沿直线OO'运动,由O'射出,粒子所受重力不计,则a板所带电荷量情况是()A.带正电,其电荷量为B.带负电,其电荷量为C.带正电,其电荷量为CBdv0D.带负电,其电荷量为2.1922年英国物理学家阿斯顿因质谱仪的发明、同位素和质谱的研究荣获了诺贝尔化学奖。

若一束粒子由左端射入质谱仪后的运动轨迹如图所示,则下列说法正确的是()A.该束带电粒子带负电B.速度选择器的P1极板带负电C.在B2磁场中运动半径越大的粒子,质量越大D.在B2磁场中运动半径越大的粒子,比荷越小3.如图所示,一带电塑料小球质量为m,用丝线悬挂于O点,并在竖直平面内摆动,最大摆角为60°,水平磁场垂直于小球摆动的平面。

当小球自左方摆到最低点时,悬线上的张力恰为零,则小球自右方最大摆角处摆到最低点时悬线上的张力为()A.0B.2mgC.4mgD.6mg4.如图所示,虚线区域空间内存在由匀强电场E和匀强磁场B组成的正交或平行的电磁复合场,有一个带正电小球(电荷量为+q,质量为m)从正交或平行的电磁复合场上方的某一高度自由落下,那么带电小球可能沿直线通过的是()A.①②B.③④C.①③D.②④5.如图所示,一束质量、速度和电荷量不全相等的离子,经过由正交的匀强电场和匀强磁场组成的速度选择器后,进入另一个匀强磁场中并分裂为A、B束,下列说法正确的是()A.组成A、B束的离子都带负电B.组成A、B束的离子质量一定不同C.A束离子的比荷大于B束离子的比荷D.速度选择器中的磁场方向垂直纸面向外6.现代质谱仪可用来分析比质子重很多倍的离子,其示意图如图所示,其中加速电压恒定。

2019 高考物理试题分类汇编 - 磁场 ( 纯 word 附分析 )〔2018 上海〕 32、〔 13 分〕载流长直导线四周磁场的磁感觉强度大小为 B＝kI/r ，式中常量 k＞ 0， I 为电流强度， r为距导M N 线的距离。

在水平长直导线MN正下方，矩形线圈 abcd 通以逆a b时针方向的恒定电流，被两根轻质绝缘细线静止地悬挂，以下图。

开始时 MN内不通电流，此时两细线内的张力均为T0。

当d cMN通以强度为 I1 的电流时，两细线内的张力均减小为T1，当 MN内电流强度变成I2 时，两细线内的张力均大于T0。

〔1〕分别指出强度为I1 、 I2 的电流的方向；〔2〕求 MN分别通以强度为I1 、 I2 的电流时，线框遇到的安培力F1 与 F2 大小之比；〔3〕当 MN内的电流强度为I3 时两细线恰巧断裂，在此瞬时线圈的加快度大小为a，求 I3 。

【考点】本题考察电磁感觉与力学知知趣联合。

【分析】〔 1〕 I1 方向向左， I2 方向向右11〔2〕当 MN中通以电流 I 时，线圈所受安培力大小为F＝ kIiL 〔r1－r2〕， F1:F2 ＝ I1:I2〔 3〕 2T0＝ G， 2T1＋ F1＝ G， F3＋ G＝ G/ga，I1:I3＝ F1:F3 ＝〔 T0－ T1〕 g/ 〔 a－ g〕 T0， I3＝〔 a－ g〕T0I1/〔 T0－ T1〕g【答案】〔 1〕 I1方向向左， I2 方向向右；〔 2〕 F1:F2 ＝ I1:I2；〔 3〕〔 a－g〕T0I1/ 〔 T0－ T1〕g〔2018 新课标〕 25〔 18 分〕如图，一半径为 R的圆表示一柱形地区的横截面〔纸面〕。

在柱形地区内加一方向垂直于纸面的匀强磁场，一质量为m、电荷量为 q 的粒子沿图中直线在圆上的 a 点射入柱形地区，在圆上的 b 点走开该地区，走开时速度方向与直线垂直。

圆心O 到直线的距离为3/5R 。

现将磁场换为平行于纸面且垂直于直线的匀强电场，同一粒子以同样速度沿直线在 a 点射入柱形地区，也在 b 点走开该地区。

法拉第电磁感应定律一、选择题（共15题）1．在竖直方向的匀强磁场中，水平放置一圆形导体环，导体环面积为S=1m2，导体环的总电阻为R=Ω。

规定导体环中电流的正方向如图甲所示，磁场向上为正。

磁感应强度B随时间t的变化如乙图10B=。

下列说法正确的是（）所示，00.1TA．t=1s时，导体环中电流为零B．第2s内，导体环中电流为负方向C．第3s内，导体环中电流的大小为0.1AD．第4s内，通过导体环中某一截面的电荷量为0.01C2．一匀强磁场，磁场方向垂直于纸面，规定垂直纸面向里的方向为正，在磁场中有一细金属圆环，圆环平面位于纸面内，如图甲所示。

现令磁感应强度B随时间t变化，先按图乙中所示的Oa图线变化，后来又按图线bc和cd变化，令E1、E2、E3分别表示这三段变化过程中感应电动势的大小，I1、I2、I3分别表示对应的感应电流，则（）A．E1>E2，I1沿逆时针方向，I2沿顺时针方向B．E1<E2，I1沿逆时针方向，I2沿顺时针方向C．E1<E2，I1沿顺时针方向，I2沿逆时针方向D．E2＝E3，I2沿顺时针方向，I3沿逆时针方向3．如图所示，匀强磁场中有一由半圆弧及其直径构成的导线框，半圆直径与磁场边缘重合，磁场方向垂直于半圆面（纸面）向里，磁感应强度大小为B 0，使该线框从静止开始绕过圆心O 且垂直于半圆面的轴以角速度ω匀速转动半周，在线框中产生感应电流。

现使线框保持图中所示位置不变，磁感应强度大小随时间线性变化。

为了产生与线框转动半周过程中同样大小的电流，磁感应强度随时间的变化率B t∆∆的大小应为A ．0B ωπ B ．02B ωπ C ．04B ωπ D ．02B ωπ4．如图所示，a 、b 是同一导线制成的粗细均匀的闭合导线环，两导线环的半径之比为4:5，其中仅在a 环所围区域内有方向垂直于纸面向里的匀强磁场。

当该磁场均匀变化时，a 、b 两环内的感应电流之比为（ ）A ．1：1B ．4：5C ．5：4D ．16：255．磁悬浮列车是高速低耗交通工具，如图（a ）所示，它的驱动系统简化为如图（b ）所示的物理模型。
