110kV、35KV电容式电压互感器技术规范书2008年8月1．总则1.0.1本技术规范书适用于山西地电股份公司110kV变电站电压互感器的招标。
它提出了对电压互感器的功能设计、结构、性能、安装和试验等方面的技术要求。
1.0.2本设备技术规范书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，卖方应提供符合本技术规范书和工业标准的优质产品。
1.0.3如果卖方没有以书面形式对本技术规范书的条文提出异议，则意味着卖方提供的设备完全符合本规范书的要求。
如有异议，不管是多么微小都应以书面形式在投标书中加以详细描述。
1.0.4本设备技术规范书所使用的标准如遇与卖方所执行的标准不一致时，按较高标准执行。
2. 一般技术条件2.1 应遵循的主要现行标准GB311 《高压输变电设备的绝缘配合》GB1207- 《电压互感器》GB4703- 《电容式电压互感器》GB/T4705- 《耦合电容式及电容分压器》GB/T16927 《高电压试验技术》GB5582 《高压电力设备外绝缘污秽等级》GB7354 《局部放电测量》GB11604 《高压电器设备无线电干扰测试方法》GB7252 《变压器油中溶解气体分析和判断导则》JB/T5356- 《电压互感器试验导则》以上标准均执行最新版本。
2.2 环境条件2.2.1 周围空气温度最高温度：37℃最低温度：-23.3℃日照强度(风速0.5m/s)：0.1W/cm22.2.2海拔高度：≤1000m2.2.3最大风速：23 m/s2.2.4环境相对湿度：90%2.2.5地震烈度：7度水平加速度：0.2g垂直加速度：0.1g(地震波为正玄波,持续时间三个周波,安全系数1.67)2.2.6污秽等级：IV级2.2.7覆冰厚度：10mm2.3 工程条件2.3.1 系统概况1) 系统电压： 110kV2) 系统最高电压： 126kV3) 系统额定频率： 50Hz4) 系统中性点接地方式：直接接地2.3.2 安装地点： 户外3. 主要技术参数及要求3.1名称：110kV 电容式电压互感器 3.2 型式：户外、单相、单柱式、电容式电压互感器。

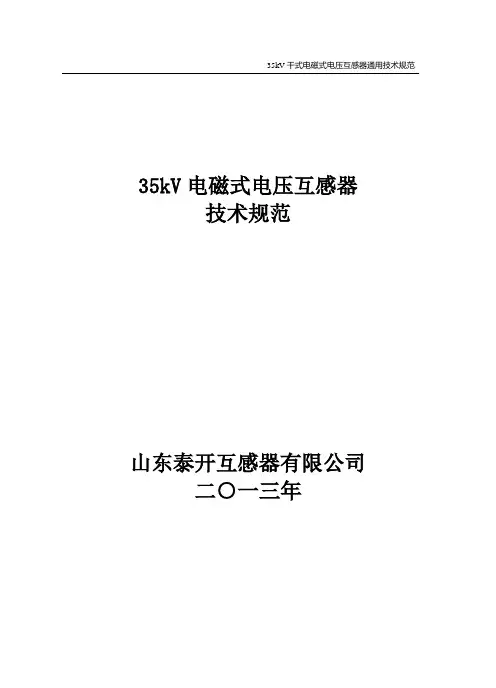

35kV电磁式电压互感器
技术规范
山东泰开互感器有限公司
二○一三年
35kV干式电磁式电压互感器
专用部分
2 使用条件
2.1 海拔高度：≤1000m。
2.2 最大风速： 40m/s（离地面高10m处持续10min的平均最大风速）。
2.3 月平均最高相对湿度（20℃）：≯90%。
2.4 日平均最高相对湿度（20℃）：≯95%。
2.5 最高气温：
历年1h平均最高温度：＋55 ℃；
24h平均最高温度：＋45 ℃；
年平均最高温度：＋35 ℃。
2.6 最低气温：-25℃。
2.7 最大日平均温差：25K。
2.8 年平均气温：＋25℃。
2.9 日照强度：0.1W/cm2（风速0.5m/s）。
2.10 地震烈度：8 度：
地面水平加速度 0.30g；
地面垂直加速度 0.15g。
按IEC61166进行试验，地震波为正弦波持续时间三个周波，安全系数1.67。
2.11 大气条件：大气中无严重侵蚀性和爆炸性介质
2.12 系统的接地方式：35kV系统为中性点非有效接地。
电压互感器技术参数电压互感器（Voltage Transformer，简称VT）是一种用于测量电网中高电压的电气设备，通常用于将高压信号转换为低压输出信号，以便更容易进行测量和监测。
技术参数是衡量电压互感器性能的重要指标，下面将详细介绍和解释一些典型的技术参数。
1. 额定电压（Rated Voltage）：电压互感器的额定电压是指该设备可以安全运行的最高电压。
常见的额定电压包括10kV、35kV、110kV等，根据实际需求进行选择。
2. 额定频率（Rated Frequency）：额定频率是指电压互感器正常运行的电网频率。
通常为50Hz或60Hz，根据实际电网频率进行选择。
3. 额定变比（Rated Turns Ratio）：额定变比是指电压互感器输入电压与输出电压之间的比值。
以变压器为例，额定变比一般为高压侧电压与低压侧电压之比，如1000:1、2000:1等。
4. 准确级别（Accuracy Class）：准确级别是指电压互感器输出电压与实际输入电压之间的误差范围。
通常使用国际电工委员会（IEC）的准确级别标准，例如0.2级、0.5级、1级等。
5. 频率响应（Frequency Response）：频率响应是指电压互感器在不同频率下的输出电压变化情况。
通常在设备的技术参数中标注频率响应范围，例如50Hz至5kHz。
6. 负载特性（Load Characteristics）：负载特性是指电压互感器在不同负载条件下的输出电压变化情况。
通常以百分比的形式表示，例如在0.1-120%额定负载下的输出电压变化范围。
7. 绝缘电阻（Insulation Resistance）：绝缘电阻是指电压互感器绝缘材料的绝缘性能。
通常以兆欧姆（MΩ）为单位表示，具体数值要求通常根据国家或地区的标准进行规定。
8. 额定短时热电流（Rated Short-time Thermal Current）：额定短时热电流是指电压互感器可以连续运行的最高电流。
4.2.3额定绝缘水平40.5/95/200kV ；
4.2.4额定电压比、准确级及相应的额定输出见表一：
表一
额定电压比（kV）
准确级及相应的额定输出（VA）
二次极限输出（VA）0.20.53P或6P
35/√3/0.1/√30.1/33080100600
注：负荷功率因数滞后
4.2.5额定电压因数及时间
额定电压因数为1.2时，额定时间为连续；
额定电压因数为1.9时，额定时间为8h。
5.性能要求
5.1绝缘要求
5.1.1绝缘电阻
在室温下，一次对二次及地不小于1000M，二次绕组之间及对地不小于500 M。
5.1.2互感器应能承受表二所规定的短时工频耐压、雷电冲击电压及感应耐压试验而无损伤或击穿现象。
表二
额定工频耐受电压kV
额定雷电冲击耐受电
压kV（峰值）感应耐压及局部放电预加电压kV
（150Hz/40s）
一次绕组接地端对二次绕组及地（1min）二次绕组之间及对地
（1min）
5320095/76
5.1.3局部放电水平。
其视在放电量不超过表三规定的限值。
表三
局部放电测量电压kV（方均根值）局部放电允许水平pC
48.6/28.0650/20
5.2温升限值
在二次绕组接相应于（额定输出）极限输出的负荷，负荷的功率因数为（0.8（滞后））1，一。

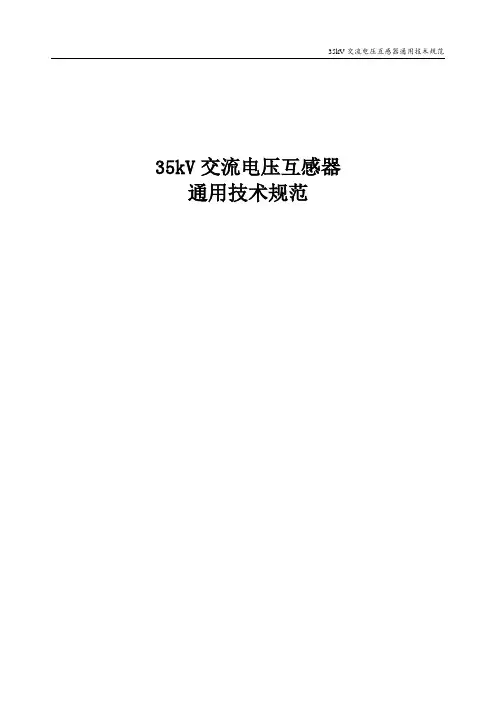

35kV交流电压互感器通用技术规范35kV交流电压互感器通用技术规范35kV交流电压互感器通用技术规范本规范对应的专用技术规范目录35kV交流电压互感器通用技术规范35kV交流电压互感器采购标准技术规范使用说明1. 本标准技术规范分为通用部分和专用部分。
2. 项目单位根据需求选择所需设备的技术规范，技术规范通用部分条款及专用部分固化的参数原则上不能更改。
3. 项目单位应按实际要求填写“项目需求部分”。
如确实需要改动以下部分，项目单位应填写专用部分“表8项目单位技术差异表”并加盖该网、省公司物资部（招投标管理中心）公章，与辅助说明文件随招标计划一起提交至招标文件审查会：1）改动通用部分条款及专用部分固化的参数；2）项目单位要求值超出标准技术参数值；3）需要修正污秽、温度、海拔、覆冰厚度、耐地震能力等条件。
经标书审查会同意后，对专用部分的修改形成“项目单位技术差异表”，放入专用部分中，随招标文件同时发出并视为有效，否则将视为无差异。
4. 对扩建工程，项目单位应在专用部分提出与原工程相适应的一次、二次及土建的接口要求。
5. 技术规范的页面、标题、标准参数值等均为统一格式，不得随意更改。
6. 投标人逐项响应技术规范专用部分中“1 标准技术参数表”、“2 项目需求部分”和“3 投标人响应部分”三部分相应内容。
填写投标人响应部分，应严格按招标文件技术规范专用部分的“招标人要求值”一栏填写相应的招标文件投标人响应部分的表格。
投标人填写技术参数和性能要求响应表时，如有偏差除填写“表10 技术偏差表”外，必要时应提供相应试验报告。
35kV交流电压互感器通用技术规范目次35kV交流电压互感器采购标准技术规范使用说明 (3)1总则 (5)1.1一般规定 (5)1.2投标人应提供的资质文件 (5)1.3工作范围和进度要求 (5)1.4对设计图纸、说明书和试验报告的要求 (5)1.5标准和规范 (7)1.6投标时必须提供的技术数据和信息 (8)1.7备品备件 (8)1.8专用工具和仪器仪表 (8)1.9安装、调试、试运行和验收 (8)2性能要求 (9)2.1外观工艺要求 (9)2.2结构要求 (9)2.3安装要求 (9)2.4铭牌要求 (9)2.5设备防腐 (9)2.6附件 (10)2.7其他 (10)3试验 (10)3.1型式试验（含特殊试验及其他试验） (10)3.2例行试验 (10)3.3现场试验 (11)4技术服务、工厂检验和监造 (11)4.1技术服务 (12)4.2工厂检验和监造 (12)5一次、二次及土建接口要求（适用新建工程） (12)5.1电气一次接口 (12)5.2电气二次接口 (12)5.3土建接口 (12)35kV交流电压互感器通用技术规范1总则1.1一般规定1.1.1 投标人应具备招标公告所要求的资质，具体资质要求详见招标文件的商务部分。

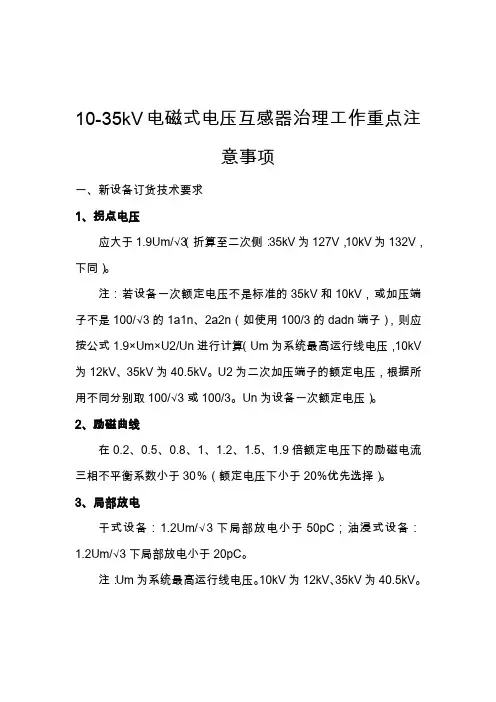

10-35kV电磁式电压互感器治理工作重点注意事项一、新设备订货技术要求1、拐点电压应大于1.9Um/√3（折算至二次侧：35kV为127V，10kV为132V，下同）。
注：若设备一次额定电压不是标准的35kV和10kV，或加压端子不是100/√3的1a1n、2a2n（如使用100/3的dadn端子），则应按公式1.9×Um×U2/Un进行计算（Um为系统最高运行线电压，10kV 为12kV、35kV为40.5kV。
U2为二次加压端子的额定电压，根据所用不同分别取100/√3或100/3。
Un为设备一次额定电压）。
2、励磁曲线在0.2、0.5、0.8、1、1.2、1.5、1.9倍额定电压下的励磁电流三相不平衡系数小于30％（额定电压下小于20%优先选择）。
3、局部放电干式设备：1.2Um/√3下局部放电小于50pC；油浸式设备：1.2Um/√3下局部放电小于20pC。
注：Um为系统最高运行线电压。
10kV为12kV、35kV为40.5kV。
二、老设备检查、试验、消缺1、拐点电压低于1.5Um/√3应加装一次消谐器并列计划尽快实施更换；大于1.5Um/√3应根据熔断器是否发生过熔断等历史运行状况决定是否加装一次消谐器，其中小于1.9Um/√3应根据后续运行状况适时安排进行更换。
2、励磁曲线在0.2、0.5、0.8、1、1.2、1.5、1.9倍额定电压下的励磁电流三相不平衡系数小于30％（额定电压下尽量小于20%）。
额定电压下励磁电流与出厂试验报告比较不超过30%。
3、交流耐压试验电压为出厂实验值的80%，一次绕组采用感应耐压，考虑容升问题应在高压端测量电压值进行监视，同时监测加压侧电流变化，发生突变等异常应查明原因方可继续进行。
4、其他a.若确定设备有问题需列计划进行更换，应在停电试验时一并完成更换的工作查勘，拍摄各视图照片，测量、标记好安装尺寸，避免设备多重停电。
b.新更换设备尽量使用成熟可靠的大连北方和大连一互产品。

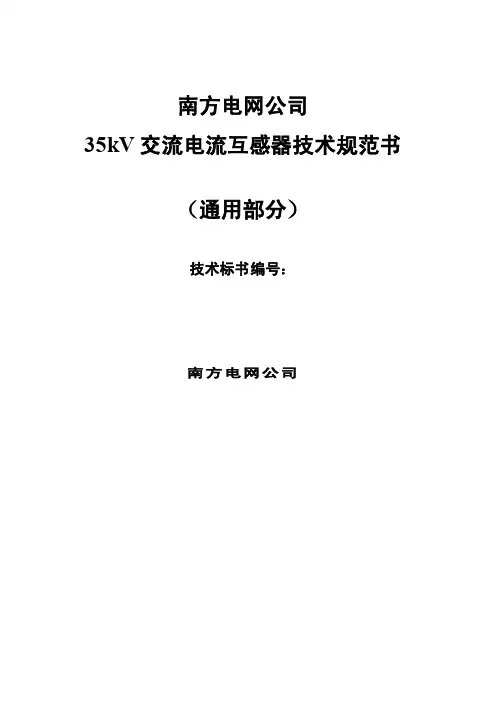

南方电网公司35kV交流电流互感器技术规范书（通用部分）技术标书编号：南方电网公司南方电网公司35kV交流电流互感器技术规范书（通用部分）目录1 总则 (1)2 工作范围 (1)2.1 工程概况 (1)2.2 范围和界限 (1)2.3 服务范围 (2)3 应遵循的主要标准 (2)4使用条件 (4)4.1正常使用条件 (4)4.2特殊使用条件 (5)5 技术要求 (6)5.1技术参数 (6)5.2设计与结构要求 (8)5.3 铭牌标志 (12)5.4 质量追溯 (13)5.5 关于对检修的要求 (13)6 试验 (18)6.1试验分类 (19)6.2 型式试验 (19)6.3 例行试验 (19)6.4现场交接试验 (20)7 产品对环境的影响 (21)8 技术文件要求 (21)9 监造、包装、储存、运输、安装及质量保证 (22)9.1监造 (22)9.2包装 (22)9.3运输 (23)9.4安装指导 (24)9.5质量保证 (24)10 一次、二次及土建接口要求（适用新建工程） (24)10.1 电气一次接口 (24)10.2 电气二次接口 (25)10.3 土建接口 (26)11 LCC数据文件 (26)1 总则1.1 本招标技术文件适用于南方电网公司建设工程项目采购35kV电压等级的交流电流互感器，它提出了该设备本体及附属设备的功能设计、结构、性能、安装和试验等方面的技术要求。
1.2本设备招标技术文件提出的是最低限度的技术要求。
凡本招标技术文件中未规定，但在相关设备的行业标准、国家标准或IEC标准中有规定的规范条文，投标方应按相应标准的条文进行设备设计、制造、试验和安装。
对国家有关安全、环保等强制性标准，必须满足其要求（如压力容器、高电压设备等）。
1.3如果投标方没有以书面形式对本招标技术文件的条文提出异议，则意味着投标方提供的设备完全符合本招标技术文件的要求。
如有异议，不管是多么微小，都应在报价书中以“对招标技术文件的意见和同招标技术文件的差异”为标题的专门章节中加以详细描述。

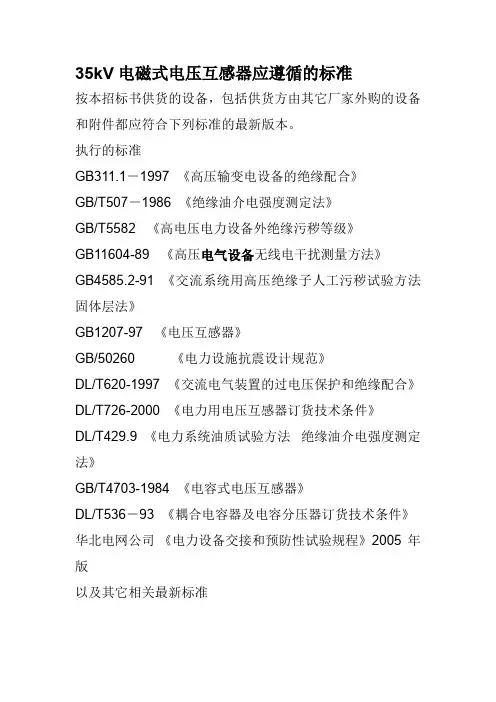

35kV电磁式电压互感器应遵循的标准
按本招标书供货的设备，包括供货方由其它厂家外购的设备和附件都应符合下列标准的最新版本。
执行的标准
GB311.1－1997《高压输变电设备的绝缘配合》
GB/T507－1986《绝缘油介电强度测定法》
GB/T5582《高电压电力设备外绝缘污秽等级》
GB11604-89《高压电气设备无线电干扰测量方法》
GB4585.2-91《交流系统用高压绝缘子人工污秽试验方法固体层法》
GB1207-97《电压互感器》
GB/50260《电力设施抗震设计规范》
DL/T620-1997《交流电气装置的过电压保护和绝缘配合》DL/T726-2000《电力用电压互感器订货技术条件》
DL/T429.9《电力系统油质试验方法绝缘油介电强度测定法》
GB/T4703-1984《电容式电压互感器》
DL/T536－93《耦合电容器及电容分压器订货技术条件》华北电网公司《电力设备交接和预防性试验规程》2005年版
以及其它相关最新标准。

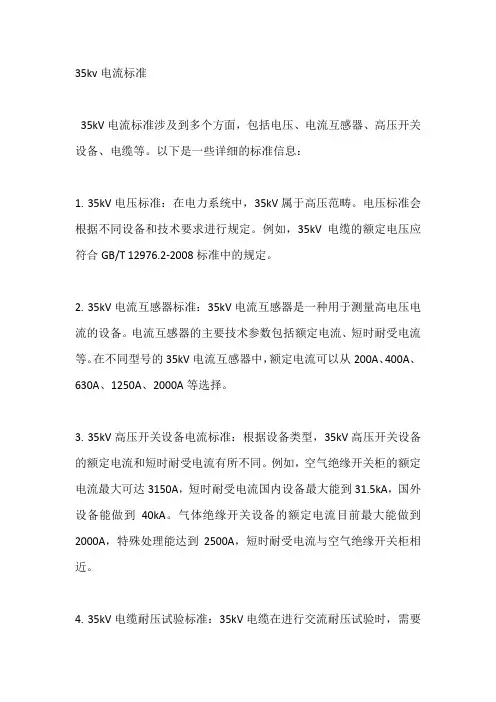

35kv电流标准35kV电流标准涉及到多个方面，包括电压、电流互感器、高压开关设备、电缆等。
以下是一些详细的标准信息：1. 35kV电压标准：在电力系统中，35kV属于高压范畴。
电压标准会根据不同设备和技术要求进行规定。
例如，35kV电缆的额定电压应符合GB/T 12976.2-2008标准中的规定。
2. 35kV电流互感器标准：35kV电流互感器是一种用于测量高电压电流的设备。
电流互感器的主要技术参数包括额定电流、短时耐受电流等。
在不同型号的35kV电流互感器中，额定电流可以从200A、400A、630A、1250A、2000A等选择。
3. 35kV高压开关设备电流标准：根据设备类型，35kV高压开关设备的额定电流和短时耐受电流有所不同。
例如，空气绝缘开关柜的额定电流最大可达3150A，短时耐受电流国内设备最大能到31.5kA，国外设备能做到40kA。
气体绝缘开关设备的额定电流目前最大能做到2000A，特殊处理能达到2500A，短时耐受电流与空气绝缘开关柜相近。
4. 35kV电缆耐压试验标准：35kV电缆在进行交流耐压试验时，需要遵循相关标准规范。
试验电压分为4～6阶段均匀升压，每阶段停留1min，并读取泄漏电流值。
试验电压升至规定值后维持15min，其间读取1min和15min时泄漏电流。
泄漏电流的三相不平衡系数（最大值与最小值之比）不应大于2。
若泄漏电流不稳定或随试验电压升高急剧上升，可能表明电缆绝缘存在缺陷，需要找出缺陷部位并进行处理。
综上所述，35kV电流标准涉及多个方面，包括电压、电流互感器、高压开关设备和电缆等。
在实际应用中，需根据具体设备和技术要求遵循相应的规定和标准。
