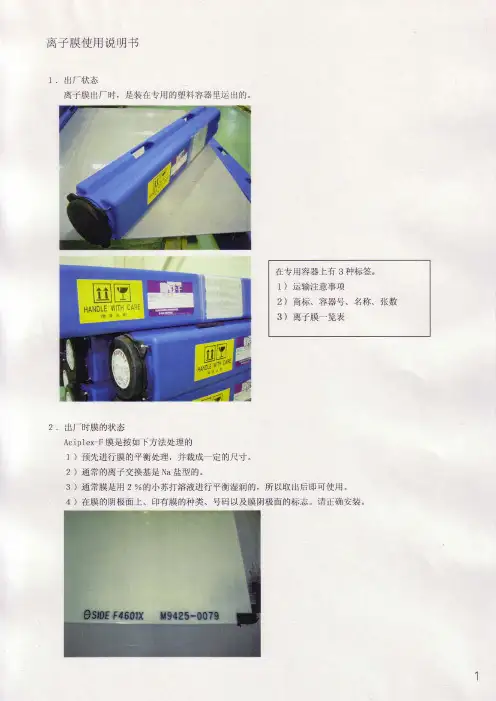

离子膜使用说明书
１．出厂状态
离子膜出厂时，是装在专用的塑料容器里运出的。
２．出厂时膜的状态
Aciplex-F膜是按如下方法处理的
１）预先进行膜的平衡处理，并裁成一定的尺寸。
２）通常的离子交换基是Na盐型的。
３）通常膜是用２％的小苏打溶液进行平衡湿润的，所以取出后即可使用。
４）在膜的阴极面上、印有膜的种类、号码以及膜阴极面的标志。
请正确安装。
３．包装样式
１）离子膜是卷在PVC筒芯上，用聚乙烯膜密封后，装入专用的塑料容器中。
２）膜是阴极面朝内卷的。
３）出厂后直到使用前、请按出厂时的包装状态并横放进行保管。
如直立的话、内部的膜有可能错位产生皱褶。
另外内部的平衡液移到容器下部有可能使膜的尺寸产生变化。
４）装有膜的容器请在室温状态下保存。
避开极端高温或低温的环境（如蒸汽管的旁边或严寒的室外）。
５）塑料制的容器很牢固、但请避免过重的负荷及撞击。
４．打开专用容器的顺序
１）膜是用２％的小苏打溶液进行平衡的，所以请用耐碱的胶皮手套及安全眼镜（最好是大的护目镜）。
２）将专用容器放在工作台上。
标准重量大约是25kg，最好是二人操作。
３）拆下封印，打开容器盖。
４）水平方向取出容器中的膜。
５）二人拿好取出的膜放在平滑的操作台上。
６）拆下两端的固定块。
７）拆下外面固定聚乙烯的胶带，打开聚乙烯包装膜，即是捆状离子膜。
５．进行外观检查时
１）将离子膜捆放在检查台上。
２）为防止检查台干燥，洒一些２％小苏打溶液。
３）PVC管的两端各由一人拿好，慢慢打开膜捆，注意不要对膜产生荷重。
（开捆时的注意事项）
在打开膜捆时，膜易松弛而产生褶皱，有可能损伤膜，所以要小心不要使膜松懈。
（特别是牺牲芯材的膜更要注意）
不好不好不好
（正确的打开方法）
好好
好好
６．其它取出膜的注意事项（特别是牺牲芯材膜需要十分小心）
１）移动膜时注意不要使膜产生松弛，应二人以上在两端使膜展开。
２）注意不要使膜折叠、出现皱折。
不好
好 Exampl
好 Exampl
不好
不好 不好
３）拿膜时注意不要形成三角形皱褶。
不好
７．装膜顺序
１）膜必须是在平衡液中的湿润状态。
２）不要使膜产生弯曲褶皱。
３）要将膜卷起时请使用外径２吋以上的管作芯。
卷时注意不要产生皱褶。
４）装膜时注意不要将膜蹭在电解槽的角部或电极表面。
５）装膜时为了不使膜产生皱褶，请将电极表面用平衡液或水弄湿后再装膜。
如出现皱褶就会突起蹭
到电极表面，所以要小心重新弄好。
６）装膜的方向（阴・阳极面）要正确。
７）接触到膜的装膜工具请使用没有锐角的工具。
８）装膜时请注意不要将铁屑沙砾等异物混入其中。
８．保管
由于工作安排的问题，已经打开的膜没能装在电解槽上而需要保管时，或正在使用的膜因为电解槽拆
开而需要保管以后再使用的膜。
这里仅说一下一般的保管方法。
另外在这里说的平衡液是２％－小苏打水溶液，或是0.1N－NaOH水溶液，水用纯水。
２）浸泡在専用槽（比膜的平面面积要大）的平衡液中保管
－将大量的膜处于水平放置，这种方法适合进行长期或短期的保管。
这种情况下，将膜放入専用槽时要注意不要将空气卷入膜中，那样的话，膜就会浮起来。
使用过的膜要水洗后再浸泡。
専用槽要盖好，防止异物混入。
専用槽请放在室内保管。
３）每１张膜卷在外径２吋以上的管上，浸泡在専用槽的平衡液里。
－适合于少量膜的长期或短期的保管。
使用过的膜要水洗后再浸泡。
専用槽要盖好防止异物混入。
専用槽请放在室内保管。
４）打开膜的专用包装后，成捆的膜浸泡在専用槽的平衡液里。
－适合于正在装膜时因故停止，第2天再安装的情况。
因为膜较重，注意不要碰到专用槽的边角上。
（这种方法，是使在专用筒中长期保管的膜，适合于平衡液的浸泡，
使其伸展均匀的前期处理的有效方法。
）
９．运转停止时的处理
主要是讲运转停止时的膜的处理方法，关键是防止膜的劣化以及电极的劣化进程。
防止膜的劣化要点1) 在酸浓度的上升及氯的存在环境里，不使膜交换基Ｈ化
2) 不使膜伸张而发生皱褶
3) 不使膜干燥
4) 不使膜上积蓄杂质
5) 不使膜与阴阳极发生摩擦
防止电极的劣化要点1) 不使阴阳极之间产生反向电位
2) 不使阴阳极的涂敷金属溶出
①电解电流停止后的处理
电流停止时在电解液里含有大量的氯气和氢气。
为排除这些氯气和氢气，在电解电流停止后也要继续供给电解液。
＊电解液的供给量及时间因电解槽的工艺不同而有所差异。
②排除氯气和氢气的处理（停止时的状态）
因小的故障停止后，马上即能恢复的情况
b ．排出电解液，用纯水洗净后排出纯水 但、进口软管要留一定量的水防止干燥
在旭化成的工艺上，是停止时采用的 一般处理方法。
要确保软管有一定量的水
１０．使膜的性能降低的事项
１）物理损伤 折成死角、强力拉伸、强力摩擦、打击等使膜造成机械损伤，是膜发生内漏的原因。
通过损伤的地方，碱流到阳极室，引起电流效率降低，氯中含氧增加。
另外因为膜的损坏而使阳极或阳极框发生损坏的事也有。
反过来，盐水漏到阴极室的话，产品碱中的NaCl 就会增加。
２）装膜方向弄错 膜的阴阳极面弄错反着装上的话，会破坏膜的内部组织引起显著的性能的降低。
３）阳极浓度的降低
阳极浓度的降低的话，透过水量增加，而使膜发生水泡。
这些水泡小的话对电解性能没有影响，但大的话即可能使膜受损，造成内漏。
４）阳极液中酸浓度的增加 与膜接触的阳极液中酸浓度如增加的话，膜的交换基发生Ｈ化，而使电解电压上升 同氯气接触也会发生同样的事。
５）精制盐水中杂质的增加
盐水中杂质以单独或复合的形式聚集在膜内，而引起电解电压上升及电解效率的下降。
在膜表面附着的杂质和向膜内移动过的杂质，其影响较小，有电解性能有所恢复的事例。
但集聚在膜内并在膜内增多时会破坏膜组织，也会引起电解性能降低。
６）过大的电流负荷 发生在出口堵塞管路不通的情况下。
过多的水分解和热量引起膜组织的破坏。
７）与不宜液体的接触
有机溶媒等使膜的亲水性降低，而使膜内部的组织发生破坏。
８）阳极一侧存有氯气层Array阳极一侧上部有氯气滞留的话
与阴极一侧的碱发生反应，
而使膜内部的组织发生破坏。
