Hysys Case study 的操作方法

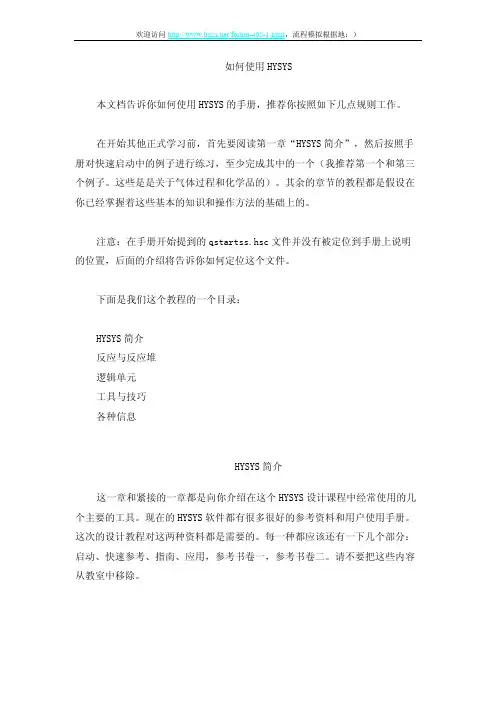

如何使用HYSYS本文档告诉你如何使用HYSYS的手册，推荐你按照如下几点规则工作。

在开始其他正式学习前，首先要阅读第一章“HYSYS简介”，然后按照手册对快速启动中的例子进行练习，至少完成其中的一个（我推荐第一个和第三个例子。

这些是是关于气体过程和化学品的）。

其余的章节的教程都是假设在你已经掌握着这些基本的知识和操作方法的基础上的。

注意：在手册开始提到的qstartss.hsc文件并没有被定位到手册上说明的位置，后面的介绍将告诉你如何定位这个文件。

下面是我们这个教程的一个目录：HYSYS简介反应与反应堆逻辑单元工具与技巧各种信息HYSYS简介这一章和紧接的一章都是向你介绍在这个HYSYS设计课程中经常使用的几个主要的工具。

现在的HYSYS软件都有很多很好的参考资料和用户使用手册。

这次的设计教程对这两种资料都是需要的。

每一种都应该还有一下几个部分：启动、快速参考、指南、应用，参考书卷一，参考书卷二。

请不要把这些内容从教室中移除。

对于启动和指南部分，万维网的用户可以访问如下的地址：http://www.hyprotech.ab.ca/support/dox.htm，应用部分可以访问http://www.hyprotech.ab.ca/support/examples/hysysappexamp.htm。

关于HYSYS的一点介绍对于HYSYS和Aspen这样的软件，都是为了让你能够尽可能设计出和实际情况相符合的过程模型来，两者最大的区别在于他们的用户界面不同。

在使用过HYSYS和Aspen之后，我个人的意见还是觉得HYSYS在界面上还是更胜一筹。

除非你要做一些HYSYS无法完成而必须用Aspen来完成的工作之外，我推荐你使用HYSYS，在其中你可以进行各种情况的模拟。

当然，我也会尽可能的在教程提醒你HYSYS的某些局限的地方。

不像Aspen，HYSYS不会等到你把所有的参数都完全输入完毕后才开始计算，HYSYS总是在后台不停的进行计算，任何数据上的修改，HYSYS都会立即重新计算，并且立即的反映出来，这样就更容易让你发现你在设计你的模拟环境时候出现的错误。

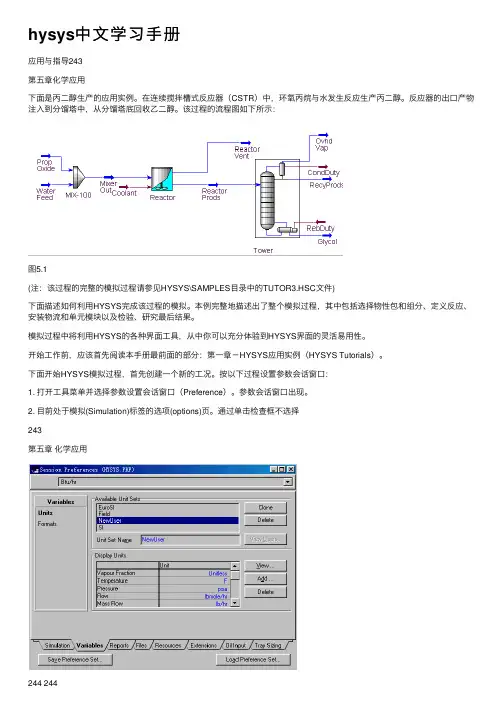

hysys中⽂学习⼿册应⽤与指导243第五章化学应⽤下⾯是丙⼆醇⽣产的应⽤实例。

在连续搅拌槽式反应器（CSTR）中，环氧丙烷与⽔发⽣反应⽣产丙⼆醇。

反应器的出⼝产物注⼊到分馏塔中，从分馏塔底回收⼄⼆醇。

该过程的流程图如下所⽰：图5.1(注：该过程的完整的模拟过程请参见HYSYS\SAMPLES⽬录中的TUTOR3.HSC⽂件)下⾯描述如何利⽤HYSYS完成该过程的模拟。

本例完整地描述出了整个模拟过程，其中包括选择物性包和组分、定义反应、安装物流和单元模块以及检验、研究最后结果。

模拟过程中将利⽤HYSYS的各种界⾯⼯具，从中你可以充分体验到HYSYS界⾯的灵活易⽤性。

开始⼯作前，应该⾸先阅读本⼿册最前⾯的部分：第⼀章－HYSYS应⽤实例（HYSYS Tutorials）。

下⾯开始HYSYS模拟过程，⾸先创建⼀个新的⼯况。

按以下过程设置参数会话窗⼝：1. 打开⼯具菜单并选择参数设置会话窗⼝（Preference）。

参数会话窗⼝出现。

2. ⽬前处于模拟(Simulation)标签的选项(options)页。

通过单击检查框不选择243第五章化学应⽤244 244使⽤模式属性窗⼝（Use Modal Property Views ）。

3. ⽤⿏标左键单击变量标签，打开单位页。

创建⼀个新的单位集（注：按以下步骤创建⼀个新的模拟过程：1、创建单位集。

2、选择柔性包。

3、选择组分。

4、规定反应。

5、创建和规定进料物流。

6、安装并定义混合器和反应器。

7、安装并规定精馏塔。

）开始创建模拟的第⼀步是选择单位集。

HYSYS 不允许改变三个缺省的单位集。

然⽽通过复制现有的三个单位集，可以创建⼀个新的单位集。

⽐如说，基于现有的Field 单位集，可以创建并定制新的单位集：1. 在已有的单位集列表中，单击Field 单位集，使其处于激活状态。

此时应注意液相体积流率的缺省单位是桶/天；本例中，我们将把流率的单位改为USGPM 。

HYSYS简单使用首先，打开HYSYS软件。

在新建模块页面中，选择“Blank Simulation”，然后点击“OK”按钮。

接下来，会出现一个空白的工作界面。

添加组件后，可以开始建立流程图。

点击界面上方的“Flowsheet”按钮，可以选择不同的操作单元来模拟复杂的流程系统。

比如，可以选择加热器、冷却器、分离器等操作单元。

接下来，点击界面上方的“Connections”按钮，在工作界面中连接各个操作单元。

连接操作单元的方法是，先点击一个操作单元，然后按住鼠标左键，拖动到其他操作单元上释放鼠标。

这样就可以建立连接。

建立连接后，需要为操作单元设置参数。

可以双击一个操作单元，在弹出的窗口中设置其参数。

比如，可以设置加热器的入口温度、出口温度等参数。

在设置参数的过程中，可以使用HYSYS提供的计算器和工具来进行计算和分析。

比如，可以使用计算器来计算物料流量、热量传递等。

另外，还可以使用HYSYS提供的优化器来优化操作单元的参数，以达到最优操作效果。

完成参数设置后，可以运行模拟。

点击界面上方的“Run”按钮，HYSYS会自动计算和模拟流程系统。

运行结束后，可以在工作界面中查看结果。

比如，可以查看每个操作单元的出口温度、压力等参数。

此外，HYSYS还提供了丰富的数据分析和图表功能。

可以使用界面上方的“Data Browser”按钮来查看和分析模拟结果。

比如，可以查看流程系统的热力学性质、平衡曲线等。

另外，还可以使用界面上方的“Reports”按钮来生成模拟结果的报告。

总结来说，HYSYS是一款功能强大的流程模拟软件。

通过简单的操作，可以建立复杂的流程系统，并进行参数设置和模拟计算。

同时，HYSYS还提供了丰富的数据分析和图表功能，方便用户对模拟结果进行分析和优化。

无论是石油、化工还是制药等领域，HYSYS都是一个非常有用的工具。

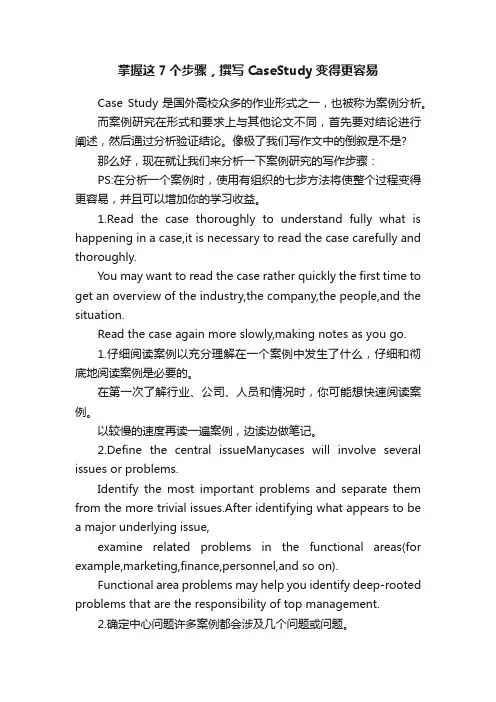

掌握这7个步骤，撰写CaseStudy变得更容易Case Study是国外高校众多的作业形式之一，也被称为案例分析。

而案例研究在形式和要求上与其他论文不同，首先要对结论进行阐述，然后通过分析验证结论。

像极了我们写作文中的倒叙是不是?那么好，现在就让我们来分析一下案例研究的写作步骤：PS:在分析一个案例时，使用有组织的七步方法将使整个过程变得更容易，并且可以增加你的学习收益。

1.Read the case thoroughly to understand fully what is happening in a case,it is necessary to read the case carefully and thoroughly.You may want to read the case rather quickly the first time to get an overview of the industry,the company,the people,and the situation.Read the case again more slowly,making notes as you go.1.仔细阅读案例以充分理解在一个案例中发生了什么，仔细和彻底地阅读案例是必要的。

在第一次了解行业、公司、人员和情况时，你可能想快速阅读案例。

以较慢的速度再读一遍案例，边读边做笔记。

2.Define the central issueManycases will involve several issues or problems.Identify the most important problems and separate them from the more trivial issues.After identifying what appears to be a major underlying issue,examine related problems in the functional areas(for example,marketing,finance,personnel,and so on).Functional area problems may help you identify deep-rooted problems that are the responsibility of top management.2.确定中心问题许多案例都会涉及几个问题或问题。

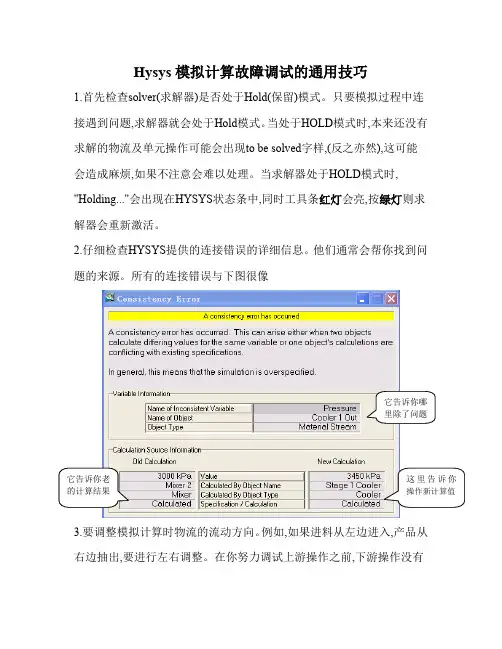

Hysys 模拟计算故障调试的通用技巧1.首先检查solver(求解器)是否处于Hold(保留)模式。

只要模拟过程中连接遇到问题,求解器就会处于Hold 模式。

当处于HOLD 模式时,本来还没有求解的物流及单元操作可能会出现to be solved 字样,(反之亦然),这可能会造成麻烦,如果不注意会难以处理。

当求解器处于HOLD 模式时, "Holding..."会出现在HYSYS 状态条中,同时工具条红灯会亮,按绿灯则求解器会重新激活。

2.仔细检查HYSYS 提供的连接错误的详细信息。

他们通常会帮你找到问题的来源。

所有的连接错误与下图很像3.要调整模拟计算时物流的流动方向。

例如,如果进料从左边进入,产品从右边抽出,要进行左右调整。

在你努力调试上游操作之前,下游操作没有错误这是非常重要的。

3. Always debug simulations in the direction of the process flow. Forexample, if the feed streams enter on the left and product streamsexit on the right, debug from left to right. It is important thatdownstream operations be error-free before you attempt todebug upstream operations.4. HYSYS Workbook是非常方便的调试工具。

你能够迅速地判定哪些模拟变量是用户规定的(蓝色),哪些变量是计算生成的(黑色)。

要记住Workbook要准确描述实际的条件,求解器不能处于HOLD模式。

5.要确保所有必需的物流已经全部被规定。

所有塔的进料物流,所有过程的进料已经全部定义完成,要确保所有循环操作的出口物流已经定义。

6.在调试HYSYS模拟计算时要充分利用HYSYS的状态窗口和跟踪窗口。

1.快捷键:1)ctrl+M:进入模拟工况属性窗口2)F7:稳态和动态的切换3)F8：解算和挂起的切换。

4)ctrl+I：访问积分管理器5)F9：开始停止积分6)ctrl+w：访问工作簿7)ctrl+P：访问PFD8)ctrl+F4：关闭前置的窗口9)1，X,Y：1可以快速旋转图标，X或Y可以进行图标的镜像，注意该项在英文输入法下使用。

10)Home：显示完整留成都2.对象面板锁定功能，X号代表取消功能，+号是先选中某个单元，点击+号就可以添加到PFD。

3.对各个物流进行输入操作时，建议在workbook(ctrl+W)中进行，更高效。

同时在Workbook中可以右键setup，自定义需要显示的各个参数。

在工作簿中还可以添加删除修改物流或者单元。

4.模板是作为子流程快速定义的简便方法。

5.关于物性包，对于石化行业来说，选择PR状态方程。

对于处于低压(10atm以下)下的高度非理想液体混合物，推荐使用活度系数模型，其中UNIQUAC实用性很广。

6.定义虚拟组分。

7.在添加组分的时候，可以查看每个组分的物性，包括焓值或饱和蒸气压与温度的对应关系。

注意此处为不同T下的把组分看做理想气体时候的焓值。

8.逻辑单元SET：使某一特定的过程变量(PV)与另一个过程变量相互联系。

(y=a*x+b，只能线性的联系)。

可以双向求解。

9.电子表格必须以“+”“-”“@”开始，其中+和-用于加减乘除，@用于对数三角函数及逻辑运算等。

10.气液分离器本身就可以输入压降，例如在压缩机入口前的压降，可以直接在气液分离器页面直接设置。

11.管段的高度指的一段管初始和结束之间的竖直高度，长度指的初始与结束的直线长度也就是总长度的意思，所以长度≥高度。

管段中的Increments为将管段分割为多个小管段，对每个小管段进行计算。

越多越慢越精确。

一般不用修改。

除非在某一小区域发生剧烈的相变或者密度变化或者流速变化等等等等。

12.管壳式换热器单元，在Design，Parameters中右下角可以选择自动尺寸设计或交互尺寸设计。

1.hysys3.1安装1.双击“setup"开始安装，(遇到提示的话选择"稍后注册")一直点“next”，等提示你选择安装位置的时候，可以更改安装位置，但不要更改后面文件夹名2.安装完后，打开hysys\creak,将文件strgxi2.dll,lservrc,lsapiw32.dll复制到下面文件夹Program Files\Common Files\Hyprotech\Shared里面（在c盘）将文件lservrc复制到\Hyprotech\HYSYS3.1里面（在你选择的安装位置）3.在程序菜单里选择Hyprotech\HYSYS3.1\HYSYS就可运行2.hysys简单使用做一个简单的流程，对C1，C2，C3，IC4，NC4，IC5，NC5，C6组成的气进行体压缩，冷却，分离。

2.1流体包设置这里介绍最简单的流体包的设置。

打开HYSYS,进入下面界面,图12.1.1添加组分点击图中所示部分新建一个流程,出现以下界面(图2),图中选中的是（组分），点红色所示按纽表示添加一组组分，hysys自动名名为，进入图3为组分组添加组分。

图2在match框里输入组分的化学式,然后在下面选中所需要的组分,然后回车,依次重复添加其他组分(这里输入C1，C2，C3，IC4，NC4，IC5，NC5，C6几个个组分),完成后关闭该窗体。

此时组分添加完毕图32.1.2选择性质包点击图2中蓝色所示部分,在出现的窗体中点击”ADD”按纽，出现图4图4选择图4所示的P­R方程，（此时已经建立了一个由组分组以及性质包P­R所组成的流体包，见图4）然后关闭该窗体,然后点击图5所示按纽进入模拟界面图52.2开始模拟2.2.1画流程（1）按F4出现工具面板图6（2）先建立一个物流1(点上图中右边工具栏里的，,然后在左边将其画出来。

hysys 默认物流名为”1“（可以修改，后面会提到，图中为feed gas),然后依次画出图中所示设备.(设备还没连接好,因此其为红色如图6),（这里为了方便，是将所有设备画出后再进行连接的，在实际中应该每建立一个设备，连接好并且计算成功后再建立下一个设备）（3）连接设备点击下图所示按纽，（连接按纽）图7图8然后将鼠标移动致物流1,此时物流1的箭头上出现蓝点,用鼠标拖动蓝点到所需连接的设备(此时设备上也出现蓝点)的蓝点上松开,设备连接也是如此.(能流连接同上,注意能流是红色的点如图8)注意有些设备需要能流,有些不需要(如果一个设备的物流,能流全部连接好的话,设备会变成图9的颜色,否则为红色).按图9连接好后。

1.1基本操作流程“海研”全球科研项目数据库，作为专业的科研项目检索平台，其基本操作流程如图1.1所示。

已购买资源的各高校及科研机构可直接通过内部图书馆系统进入界面，同时可以进行账号的注册和登录，以便实现项目分享、点评和关注等定制化功能。

用户可在首页选择所需功能，如课题申报、科研项目和企业需求，进入相应模块后，在检索框内进行项目查询，依据所关注项目的相关信息进行检索结果的限定，并可通过其他条件对检索结果进行精简。

最终，注册用户可点击查看检索结果中项目的详细情况（项目立项至成果展示所有内容），同时可通过Wiki模式对该项目信息进行补充，并可对所关注的项目进行收藏、评论。

图1.1 “海研”基本操作流程1.2 课题申报操作手册“海研”课题申报支持分组浏览，组别是：资助类型、资助范围、资助级别。

资助类型分国内资助、国际合作；资助范围分全国和地方；资助级别分省部级、市厅级、国家级、国际合作、科研院所、高校。

同时支持高级检索，依据不同用户的实际需求，限定资助类型、资助范围、自主级别和起止时间。

为了方便不同学科领域的用户快速定位本学科的课题申报，“海研”按照自然科学与工程科技和人文与社会科学两大类对不同学科进行了细分，用户可以自行选择相应学科并进行检索。

同时，课题申报中还设置了行业导航，将现有行业归纳为33类，以1便科研机构和企业人员查询。

“海研”课题申报界面如图1.2所示。

图1.2“海研”课题申报界面“海研”课题申报界面中，用户可在页面左边按学科导航中选择相应的学科类别和领域，快速检索该领域的申报课题。

课题申报主要操作步骤如下：（1）确定检索关键词首先确定所需申报课题的关键词，并在课题申报首页进行相关检索，可以通过一般检索方式，选择在标题中、正文中以及标题正文中进行关键词匹配，如图1.3所示。

如有特殊需求，则可通过高级检索方式进行检索，在检索的同时进行资助类型、资助范围、资助级别以及申报起止时间的界定，更快的检索到用户所需的课题申报信息，如图1.4所示。

HYSYS简单使用HYSYS是由美国AspenTech公司研发的一款流程模拟软件，广泛应用于化工、石油、天然气等工业领域。

它提供了强大的流程模拟和优化功能，可用于模拟和优化各种工业过程，如化工反应、分离、换热等过程。

本文将介绍HYSYS的简单使用方法，以帮助初学者快速上手。

首先，打开HYSYS软件，会看到一个空白的模拟图。

在模拟图中，可以添加各种组件，如反应器、分离塔、换热器等，然后将它们连接起来，形成一个完整的工艺流程。

接下来，我们将介绍如何创建一个简单的分离流程，以帮助读者了解HYSYS的基本操作。

1. 添加组件：首先，在模拟图中右键单击空白区域，选择“Add”->“Unit Operations”->“Distillation”添加一个分馏塔。

然后再次右键单击空白区域，选择“Add”->“Streams”->“Material Streams”添加两个物料流，分别表示进料和出料。

2.连接组件：将进料流连接到分馏塔的进料口，将出料流连接到分馏塔的出料口。

连接的方法是将鼠标指针放在相应的组件上，按住鼠标左键，然后将其拖动到另一个组件上释放鼠标左键。

3. 设置组件参数：双击分馏塔组件，弹出一个属性对话框，在“Configuration”选项卡中可以设置分馏塔的参数，如塔板数、馏分个数等。

在“Feed”选项卡中设置进料的组成和流量。

在“Products”选项卡中设置出料的组成和流量。

4. 运行模拟：设置完组件参数后，点击模拟图上方的“Run”按钮，HYSYS会开始计算出料的组成和流量，同时显示流程的热力学性质，如温度、压力等。

5. 查看结果：在模拟图上方的“Results”中可以查看计算结果，如各组件的性能指标、流程的热力学性质等。

可以通过这些结果对流程进行分析和优化。

通过以上步骤，我们完成了一个简单的分离流程模拟。

当然，HYSYS 还有许多其他功能和高级操作，如多工艺集成、优化设计等，需要进一步学习和实践。

启动模拟工况介绍启动模拟模块介绍创建HYSYS模拟所必需的一些基本概念。

在本工作间中定义3个气体物流，他们将用作气体加工厂的进料。

另外，要在此学习怎样通过使用相图和属性表公用工具确定物流的属性。

学习目的●HYSYS 结构和界面●定义流体包(物性包, 组分, 虚拟组分)●修改/自定义单位集●添加物流●理解闪蒸计算●使用物流公用工具 (相图, 属性表)●自定义工作薄模拟基础管理器HYSYS的流体包包含执行闪蒸和物性计算必需的所有信息。

这种方式把所有信息（物性包、组分、虚拟组分、交互作用参数、反应、列表数据等等）都定义在一个完整的环境里。

这种方法有4个突出优点：●所有相关的信息定义在一起，易于信息的创建和修改●流体包可以存储，作为完整定义的课题用于任何模拟●组分列表可以从流体包中单独提出来存储，作为完整定义的课题用于任何模拟●同一个模拟中可以使用多个流体包，但是它们都需在共同的基础管理器中定义模拟基础管理器是在模拟中创建和操纵多个流体包或组分列表的属性窗口。

模拟基础管理器的开放式表页可以创建独立的组分列表，能与工况中的单个流体包相联结。

基础管理器的第一个表页用于管理工况中的组分列表。

有几个按钮如下：中国石油大庆仿真培训基地 1图1：按钮标识意义View 访问所选组分列表的属性窗口。

Add 创建组分列表。

注：组分列表可以经由流体包性质窗口添加。

Delete 从模拟中删除所选组分列表。

Copy 拷贝所选组分列表。

Import 从磁盘中导入预先定义的组分列表。

组分列表的扩展名为（.cml）Export 把所选组分列表导出到磁盘中。

所导出的组分列表可以通过导入功能用在另外的工况中。

可以通过使用热键Ctrl B从模拟的任何地方重新进入模拟基础管理器，或通过点击工具栏的基础环境图标进入。

（注：基础环境图标。

）在当前流体包组别中有几个按钮：马后炮网共享论坛 2图2：按钮标识意义View 只是激活工况中存在的流体包，浏览所选流体包的属性窗口。
