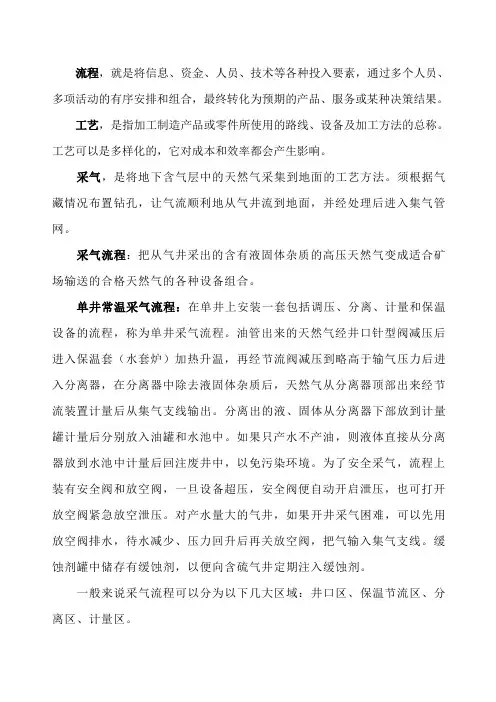

流程，就是将信息、资金、人员、技术等各种投入要素，通过多个人员、多项活动的有序安排和组合，最终转化为预期的产品、服务或某种决策结果。
工艺，是指加工制造产品或零件所使用的路线、设备及加工方法的总称。工艺可以是多样化的，它对成本和效率都会产生影响。
采气，是将地下含气层中的天然气采集到地面的工艺方法。须根据气藏情况布置钻孔，让气流顺利地从气井流到地面，并经处理后进入集气管网。
采气流程：把从气井采出的含有液固体杂质的高压天然气变成适合矿场输送的合格天然气的各种设备组合。
单井常温采气流程：在单井上安装一套包括调压、分离、计量和保温设备的流程，称为单井采气流程。油管出来的天然气经井口针型阀减压后进入保温套（水套炉）加热升温，再经节流阀减压到略高于输气压力后进入分离器，在分离器中除去液固体杂质后，天然气从分离器顶部出来经节流装置计量后从集气支线输出。分离出的液、固体从分离器下部放到计量罐计量后分别放入油罐和水池中。如果只产水不产油，则液体直接从分离器放到水池中计量后回注废井中，以免污染环境。为了安全采气，流程上装有安全阀和放空阀，一旦设备超压，安全阀便自动开启泄压，也可打开放空阀紧急放空泄压。对产水量大的气井，如果开井采气困难，可以先用放空阀排水，待水减少、压力回升后再关放空阀，把气输入集气支线。缓蚀剂罐中储存有缓蚀剂，以便向含硫气井定期注入缓蚀剂。
一般来说采气流程可以分为以下几大区域：井口区、保温节流区、分离区、计量区。
控制节流部分：其作用是开关井，控制气流，调节气量，提高天然气的温度，降低气流压力，防止水合物生成等。
分离净化部分：起作用是通过分离器等设备，将天然气中的油、气、水、砂等杂质分离出来，使气质较为纯净。
计量部分：其作用是测算天然气的流量，以及油、水量。
单井采气流程的适用条件：
1）用于边远气井采气。气田边远部位一般井数少，如果要集中起来建集气站，则集气支线很长，浪费管材。
2）用于产水量大的气水同产井。产水量大的气井必须就地把水分离后输气，如果气水两相混输，输气阻力很大，导致气井井口压力上升，产气量减小，甚至把井“憋死”，出现水淹停产。
3
）用于低压气井采气。由于低压气井井口压力低，集气干线的压力波动单井站采气工艺流程图
影响很大，单井采气可避免这种影响，保持产气稳定。
思考题：
1、单井流程由哪几部分组成？各部分的作用是什么？
2、画出一个单井流程的方框图。
3、单井采气流程的适用条件？
