光伏逆变器简介(完整版)

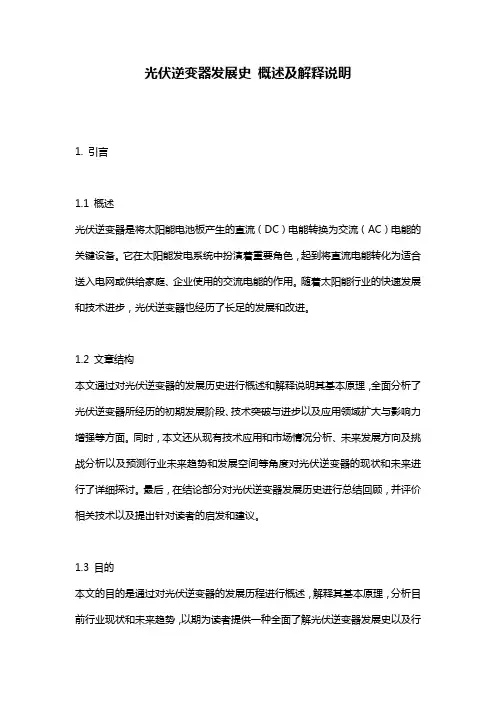

光伏逆变器发展史概述及解释说明1. 引言1.1 概述光伏逆变器是将太阳能电池板产生的直流（DC）电能转换为交流（AC）电能的关键设备。

它在太阳能发电系统中扮演着重要角色，起到将直流电能转化为适合送入电网或供给家庭、企业使用的交流电能的作用。

随着太阳能行业的快速发展和技术进步，光伏逆变器也经历了长足的发展和改进。

1.2 文章结构本文通过对光伏逆变器的发展历史进行概述和解释说明其基本原理，全面分析了光伏逆变器所经历的初期发展阶段、技术突破与进步以及应用领域扩大与影响力增强等方面。

同时，本文还从现有技术应用和市场情况分析、未来发展方向及挑战分析以及预测行业未来趋势和发展空间等角度对光伏逆变器的现状和未来进行了详细探讨。

最后，在结论部分对光伏逆变器发展历史进行总结回顾，并评价相关技术以及提出针对读者的启发和建议。

1.3 目的本文的目的是通过对光伏逆变器的发展历程进行概述，解释其基本原理，分析目前行业现状和未来趋势，以期为读者提供一种全面了解光伏逆变器发展史以及行业前景的视角。

同时，本文还将通过对相关技术的评价和未来发展方向的探讨，为读者提供启发和建议，有助于他们更好地理解光伏逆变器以及太阳能行业，并在实践中进行合理应用。

2. 光伏逆变器发展史2.1 初期发展阶段光伏逆变器作为将直流电转换为交流电的装置，在其初期的发展阶段面临着一系列的挑战和限制。

最早的光伏逆变器采用简单的硬开关结构，效率较低，体积庞大且重量沉重。

这些逆变器主要应用于小规模独立光伏系统，如太阳能灯、计算器等。

2.2 技术突破与进步随着科技的进步和对可再生能源需求的增长，光伏逆变器经历了一系列技术突破和进步。

首先是功率晶体管和IGBT（绝缘栅双极晶体管）等新型元件的应用，使得逆变器具备了更高效率和更小尺寸的特点。

此外，控制策略以及PWM（脉宽调制）技术的引入也大大提升了逆变器性能。

2.3 应用领域扩大与影响力增强随着光伏电站规模不断扩大以及分布式发电的快速发展，光伏逆变器不仅在独立光伏系统中得到广泛应用，还被大规模光伏电站采用。

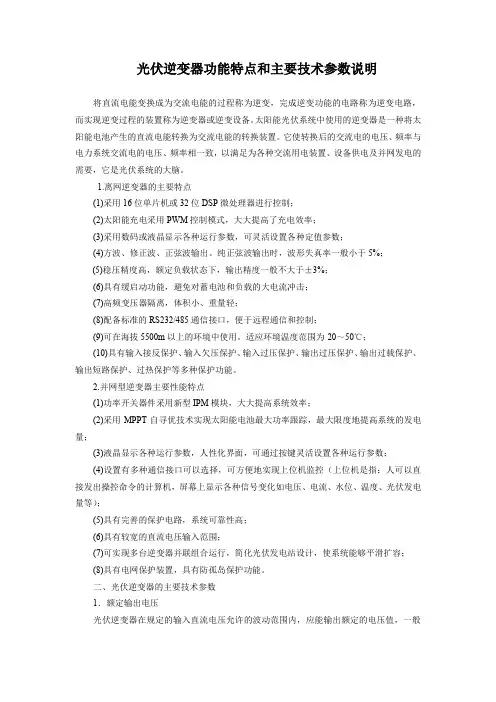

光伏逆变器功能特点和主要技术参数说明将直流电能变换成为交流电能的过程称为逆变，完成逆变功能的电路称为逆变电路，而实现逆变过程的装置称为逆变器或逆变设备。

太阳能光伏系统中使用的逆变器是一种将太阳能电池产生的直流电能转换为交流电能的转换装置。

它使转换后的交流电的电压、频率与电力系统交流电的电压、频率相一致，以满足为各种交流用电装置、设备供电及并网发电的需要，它是光伏系统的大脑。

1.离网逆变器的主要特点(1)采用16位单片机或32位DSP微处理器进行控制；(2)太阳能充电采用PWM控制模式，大大提高了充电效率；(3)采用数码或液晶显示各种运行参数，可灵活设置各种定值参数；(4)方波、修正波、正弦波输出。

纯正弦波输出时，波形失真率一般小于5%；(5)稳压精度高，额定负载状态下，输出精度一般不大于±3%；(6)具有缓启动功能，避免对蓄电池和负载的大电流冲击；(7)高频变压器隔离，体积小、重量轻；(8)配备标准的RS232/485通信接口，便于远程通信和控制；(9)可在海拔5500m以上的环境中使用。

适应环境温度范围为-20～50℃；(10)具有输入接反保护、输入欠压保护、输入过压保护、输出过压保护、输出过载保护、输出短路保护、过热保护等多种保护功能。

2.并网型逆变器主要性能特点(1)功率开关器件采用新型IPM模块，大大提高系统效率；(2)采用MPPT自寻优技术实现太阳能电池最大功率跟踪，最大限度地提高系统的发电量；(3)液晶显示各种运行参数，人性化界面，可通过按键灵活设置各种运行参数；(4)设置有多种通信接口可以选择，可方便地实现上位机监控（上位机是指：人可以直接发出操控命令的计算机，屏幕上显示各种信号变化如电压、电流、水位、温度、光伏发电量等）；(5)具有完善的保护电路，系统可靠性高；(6)具有较宽的直流电压输入范围；(7)可实现多台逆变器并联组合运行，简化光伏发电站设计，使系统能够平滑扩容；(8)具有电网保护装置，具有防孤岛保护功能。

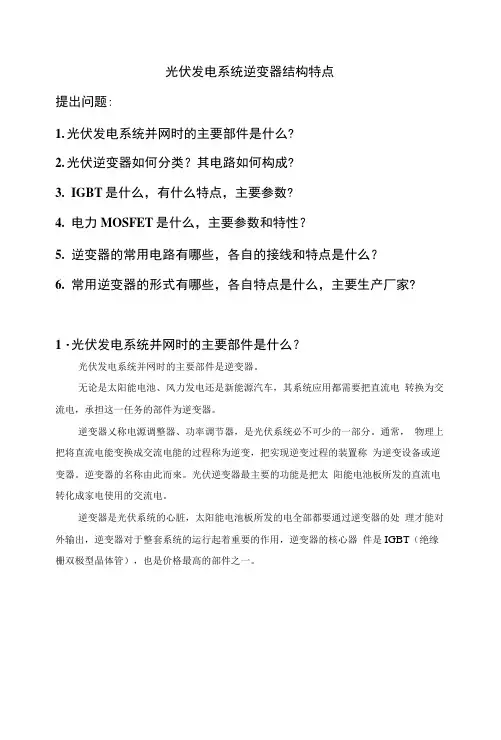

光伏发电系统逆变器结构特点提出问题:1.光伏发电系统并网时的主要部件是什么?2.光伏逆变器如何分类？其电路如何构成?3.IGBT是什么，有什么特点，主要参数?4.电力MOSFET是什么，主要参数和特性？5.逆变器的常用电路有哪些，各自的接线和特点是什么？6.常用逆变器的形式有哪些，各自特点是什么，主要生产厂家?1・光伏发电系统并网时的主要部件是什么？光伏发电系统并网时的主要部件是逆变器。

无论是太阳能电池、风力发电还是新能源汽车，其系统应用都需要把直流电转换为交流电，承担这一任务的部件为逆变器。

逆变器乂称电源调整器、功率调节器，是光伏系统必不可少的一部分。

通常，物理上把将直流电能变换成交流电能的过程称为逆变，把实现逆变过程的装置称为逆变设备或逆变器。

逆变器的名称由此而來。

光伏逆变器最主要的功能是把太阳能电池板所发的直流电转化成家电使用的交流电。

逆变器是光伏系统的心脏，太阳能电池板所发的电全部都要通过逆变器的处理才能对外输出，逆变器对于整套系统的运行起着重要的作用，逆变器的核心器件是IGBT（绝缘栅双极型晶体管），也是价格最高的部件之一。

2.光伏逆变器如何分类？其电路如何构成?光伏逆变器的分类如下图：逆变器的分类输出波形运行方式输出交流电相数功率流动方向方波逆变器阶梯波逆变器正弦波逆变器离网逆变器并网逆变器单相逆变器三相逆变器单向逆变器双向逆变器功率较小(<4kW)的光伏发电系统一般采用正弦波逆变器。

逆变器的显示功能主要包括：直流输入电斥•和电流的测量值，交流输出电床和电流的测最值，逆变器的工作状态(运行、故障、停机等)。

光伏逆变器的电路构成如下图所示：控制电路：逆变器的控制电路主要是为主逆变电路提供一系列的控制脉冲來控制逆变开关器件的导通与关断，配合主逆变电路完成逆变功能。

辅助电路:辅助电路主要是将输入电压变换成适合控制电路工作的直流电压。

辅助电路还包含多并网逆变器Sd Conriectca Conveners®.AC ElecincrtyQ电网s><raQ种检测、显示电路。

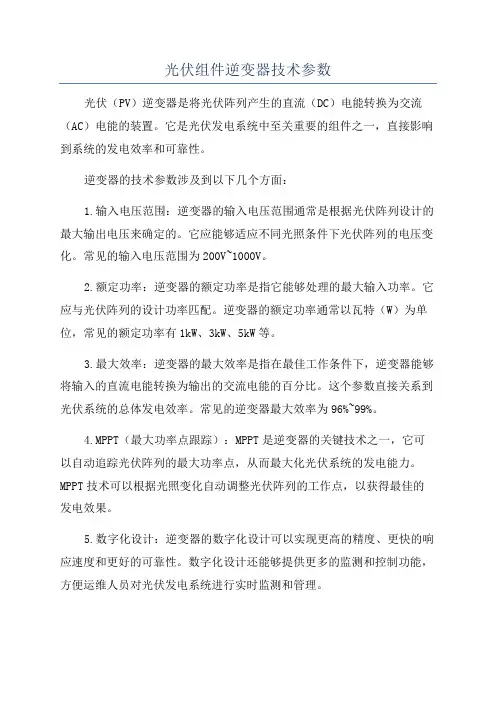

光伏组件逆变器技术参数光伏（PV）逆变器是将光伏阵列产生的直流（DC）电能转换为交流（AC）电能的装置。

它是光伏发电系统中至关重要的组件之一，直接影响到系统的发电效率和可靠性。

逆变器的技术参数涉及到以下几个方面：1.输入电压范围：逆变器的输入电压范围通常是根据光伏阵列设计的最大输出电压来确定的。

它应能够适应不同光照条件下光伏阵列的电压变化。

常见的输入电压范围为200V~1000V。

2.额定功率：逆变器的额定功率是指它能够处理的最大输入功率。

它应与光伏阵列的设计功率匹配。

逆变器的额定功率通常以瓦特（W）为单位，常见的额定功率有1kW、3kW、5kW等。

3.最大效率：逆变器的最大效率是指在最佳工作条件下，逆变器能够将输入的直流电能转换为输出的交流电能的百分比。

这个参数直接关系到光伏系统的总体发电效率。

常见的逆变器最大效率为96%~99%。

4.MPPT（最大功率点跟踪）：MPPT是逆变器的关键技术之一，它可以自动追踪光伏阵列的最大功率点，从而最大化光伏系统的发电能力。

MPPT技术可以根据光照变化自动调整光伏阵列的工作点，以获得最佳的发电效果。

5.数字化设计：逆变器的数字化设计可以实现更高的精度、更快的响应速度和更好的可靠性。

数字化设计还能够提供更多的监测和控制功能，方便运维人员对光伏发电系统进行实时监测和管理。

6.防雷保护：逆变器应具备良好的防雷保护措施，以防止由于雷击或电网故障引起的过电压对逆变器的损坏。

7.相电流平衡：逆变器应能够平衡交流电网络中的三相电流，以提高电网的负载能力和稳定性。

8.温度范围：逆变器的工作温度范围应能够适应不同气候条件下的温度变化，以保证逆变器的正常工作。

总之，光伏逆变器的技术参数主要包括输入电压范围、额定功率、最大效率、MPPT等关键指标。

这些参数直接影响逆变器的性能和发电效率，也是选购逆变器时需要重视的因素。

除了这些参数外，逆变器的数字化设计、防雷保护、相电流平衡和工作温度范围等方面的技术也需要考虑。

太阳能光伏逆变器工作原理太阳能光伏逆变器是将太阳能光伏发电系统产生的直流电转换为交流电的关键设备。

它通过波形质量控制和频率变换，实现太阳能发电系统向电网输出电能，从而满足家庭和工业用电需求。

本文将详细介绍太阳能光伏逆变器的工作原理及其技术特点。

一、太阳能光伏逆变器的工作原理1. 光伏效应太阳能光伏逆变器的工作原理基于光伏效应。

光伏效应是指在半导体材料中，当太阳光照射到半导体表面时，光子激发了半导体中的电子，使其跃迁到导带形成电子-空穴对。

由于半导体结构的特殊性质，电子-空穴对会在材料内部产生电流。

2. 太阳能光伏电池组件太阳能光伏电池组件是太阳能光伏逆变器的输入端，将光伏效应产生的直流电源输入到逆变器中。

太阳能光伏电池组件由多个太阳能光伏电池单元串联或并联而成，能够将太阳能转换为直流电能。

3. 推进器/变换器光伏电池组件产生的直流电必须经过推进器或变换器进行电压调整和电流整流。

推进器/变换器能够根据电网的要求调整直流电的电压和电流，保证输出的电能符合电网标准。

4. 逆变器逆变器是太阳能光伏逆变器的关键部件，主要负责将直流电转换为交流电。

逆变器具备波形质量控制和频率转换的能力，能够将直流电转换为符合电网要求的交流电。

5. 电网连接逆变器将转换后的交流电能够直接连接到电网中，供家庭和工业用电。

同时，逆变器还能根据电网的变化实时调整电流和电压的波形，确保输出电能的稳定性和安全性。

二、太阳能光伏逆变器的技术特点1. 系统效率太阳能光伏逆变器的主要目标是提高太阳能发电系统的效率。

通过优化功率转换过程，减少能量损失，提高系统的总体效率。

一般来说，高效率的太阳能光伏逆变器能够提高整个系统的能量输出。

2. MPPT技术最大功率点跟踪（MPPT）是太阳能光伏逆变器的关键技术之一。

MPPT技术能够根据太阳能的辐射强度和温度变化，实时调整太阳能电池的工作电压和电流，以确保将光伏组件的输出功率最大化。

3. 波形控制太阳能光伏逆变器的另一项重要技术是波形控制。

光伏逆变器工作原理通俗易懂
光伏逆变器是将太阳能电池板产生的直流电转换为交流电的设备。

它的工作原理可以用下面的简单步骤来解释：
1. 太阳能电池板吸收阳光并将其转化为直流电流。

太阳能电池板是由许多个太阳能电池组成的。

当阳光照射到太阳能电池板上时，太阳能电池会吸收光的能量，将其转化为电能，产生直流电流。

2. 直流电流进入光伏逆变器。

直流电需要经过逆变器进行转换，以便将其变为可以在家庭或工业用电网络中使用的交流电。

光伏逆变器是一个通过电子元件来改变电流类型的设备。

3. 光伏逆变器使用交流转换电路将直流电转换为交流电。

它采用一种称为PWM（脉宽调制）或MPPT（最大功率点跟踪）
的技术，根据太阳能电池板产生的电压和电流状况，调整电流和电压，确保在输出电流和电压的范围内实现最大功率输出。

4. 交流电进入电网供电。

经过逆变器转换后的交流电可以直接连接到家庭或工业用电网络中。

它可以为家庭或工业设备提供电力，用于照明、冷暖空调、电脑和其他用电设备。

总之，光伏逆变器通过将太阳能电池板产生的直流电转换为交流电，实现了可以在家庭和工业用电网络中使用的电力供应。

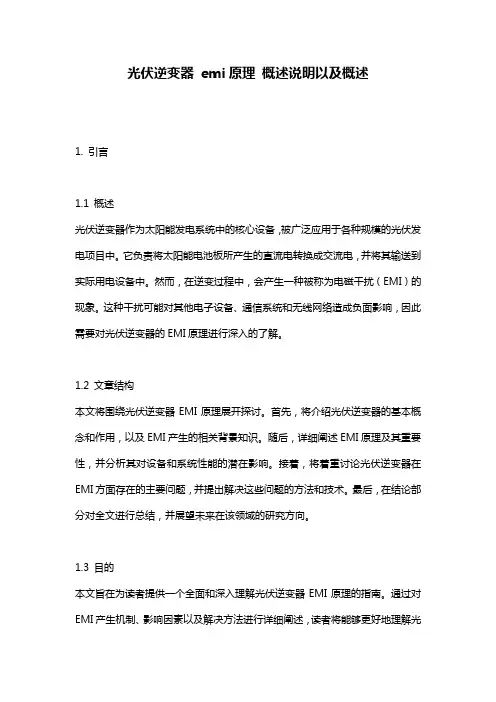

光伏逆变器emi原理概述说明以及概述1. 引言1.1 概述光伏逆变器作为太阳能发电系统中的核心设备，被广泛应用于各种规模的光伏发电项目中。

它负责将太阳能电池板所产生的直流电转换成交流电，并将其输送到实际用电设备中。

然而，在逆变过程中，会产生一种被称为电磁干扰（EMI）的现象。

这种干扰可能对其他电子设备、通信系统和无线网络造成负面影响，因此需要对光伏逆变器的EMI原理进行深入的了解。

1.2 文章结构本文将围绕光伏逆变器EMI原理展开探讨。

首先，将介绍光伏逆变器的基本概念和作用，以及EMI产生的相关背景知识。

随后，详细阐述EMI原理及其重要性，并分析其对设备和系统性能的潜在影响。

接着，将着重讨论光伏逆变器在EMI方面存在的主要问题，并提出解决这些问题的方法和技术。

最后，在结论部分对全文进行总结，并展望未来在该领域的研究方向。

1.3 目的本文旨在为读者提供一个全面和深入理解光伏逆变器EMI原理的指南。

通过对EMI产生机制、影响因素以及解决方法进行详细阐述，读者将能够更好地理解光伏逆变器在实际应用中所面临的问题，并学习到如何有效减少或抑制EMI的技术手段。

同时，本文也将强调光伏逆变器EMI问题的重要性，并展望未来在该领域的研究方向，以期为相关研究和实践提供有价值的参考和借鉴。

2. 光伏逆变器EMI原理概述2.1 光伏逆变器介绍光伏逆变器是将太阳能电池板产生的直流电转换为交流电的设备。

它在光伏发电系统中起着至关重要的作用，将直流电转换为交流电以供给家庭和商业用途。

然而，光伏逆变器在工作过程中会产生电磁干扰，也称为EMI（Electromagnetic Interference），对其他电子设备和通信设备造成干扰。

因此，了解光伏逆变器的EMI原理对我们提高系统性能、减少干扰至关重要。

2.2 EMI概念和影响EMI指的是在一个系统中出现的电磁辐射或者通过传导方式引入到其他系统中的不希望的信号。

光伏逆变器所产生的EMI会对附近的通信设备、无线网络以及其他敏感设备造成干扰，甚至可能导致其正常运行受阻。

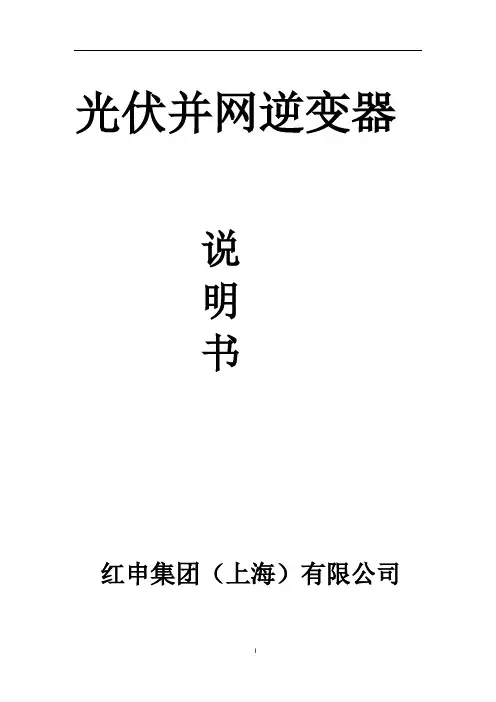

光伏并网逆变器说明书红申集团（上海）有限公司第一章逆变器简介 (1)1.1警告标识 (1)1.2安全注意事项 (2)1.3产品型号 (3)1.4技术参数 (3)1.5装机清单 (4)1.6工作原理 (5)1.7外形结构 (6)第二章运输及安装 (6)2.1运输 (6)2.2拆包检查 (7)2.3工作环境 (8)2.4安装要求 (8)2.5机械安装 (9)第三章菜单指南 (13)3.1菜单界面 (13)3.2菜单显示 (13)第四章试运转及常见故障排除 (18)4.1试运转 (18)4.2并网发电 (19)4.3常见故障排除 (19)第五章维护保养 (23)第一章逆变器简介1.1警告标识为了更好的使用本手册，请仔细阅读机柜符号说明，主要分为警告、危险和注意三种标志。

部分相关符号含义解释如下：说明：其他标识见逆变器机柜标识。

1.2安全注意事项（1）用户在使用本设备时，必须经过系统培训合格后方可进行相关的操作，非专业人员请勿操作。

（2）禁止非专业人员自行拆卸、整理、改造逆变器，如由上述原因造成的触电、起火等危险，本公司拒绝承担责任。

（3）电气安装必须符合当地电气标准。

（4）使用本设备并网发电时，需提前征得当地供电单位允许，而且需要由取得相关资格证书的人员才能进行相关的安装和操作。

（5）用户在使用本设备时，请操作人员使用保护手套，穿着工作服、长袖衣服、皮革围裙等保护工具，以免造成电击伤害。

（6）本设备在工作中或工作终止后，零部件可能处于高温状态，请勿马上触摸零部件。

1.3产品型号本设备为电站型逆变器，其型号是HS-GPB500L,表示的意义为：HS:红申电气G:光伏PB:逆变器500KVA图1-1电气标识1.4技术参数表1-1技术参数1.5装机清单表1-2装机清单1.6工作原理L3图1-1逆变并网示意图光伏组件提供的直流电作为逆变器的输入，经过滤波后为功率模块提供电压，控制单元实时采集数据并输出PWM信号控制IGBT的开通关断，使其输出频率50Hz，有效值为270V的正弦交流电。

光伏逆变器内部构造
光伏逆变器是将直流电转换成交流电的设备，是太阳能发电系统中的重要组成部分。

其内部构造主要包括直流端、互感器、滤波器、逆变器以及控制电路等几个主要部分。

在直流端，光伏逆变器主要包括光伏电池板、电压传感器、保险丝、防雷器、断路器等组成部分，主要用于收集太阳能并将其转换成直流电。

互感器则是在高电压的情况下隔离直流端和交流端，以保证设备的安全性。

滤波器则主要用于对逆变器输出的交流电进行滤波和抑制干扰。

它一般由电容器和电感器组成，在逆变器输出的交流电中消除高频噪声和谐波，从而保证电网的稳定运行。

逆变器是光伏逆变器的核心部分，主要将直流电转换成符合电网要求的交流电。

其内部包括多个功率模块，每个模块内部包含多个功率晶体管和电感器等元件，将输入的直流电转换为高频脉冲信号，最终再将其转换成有效的交流电输出。

在控制电路上，主要包括对逆变器输出电压和电流进行采样、处理，并对输出电压和电流进行控制和保护等功能。

同时，控制电路还具有
数据采集、通信和监测等功能，可实现远距离控制和数据采集，可以方便地监测设备运行状态和性能。

总的来说，光伏逆变器的内部构造包括直流端、互感器、滤波器、逆变器和控制电路等几个主要部分，它们有机地协同工作，将收集的太阳能转化为交流电，并通过控制电路进行监测和控制，最终实现电能的高效、稳定地输出。

光伏逆变器概述工作原理及特点工作原理：逆变装置的核心，是逆变开关电路，简称为逆变电路。

该电路通过电力电子开关的导通与关断，来完成逆变的功能。

特点：（1）要求具有较高的效率。

由于目前太阳能电池的价格偏高，为了最大限度的利用太阳能电池，提高系统效率，必须设法提高逆变器的效率。

（2）要求具有较高的可靠性。

目前光伏电站系统主要用于边远地区，许多电站无人值守和维护，这就要求逆变器有合理的电路结构，严格的元器件筛选，并要求逆变器具备各种保护功能，如：输入直流极性接反保护、交流输出短路保护、过热、过载保护等。

（3）要求输入电压有较宽的适应范围。

由于太阳能电池的端电压随负载和日照强度变化而变化。

特别是当蓄电池老化时其端电压的变化范围很大，如12V的蓄电池，其端电压可能在10V~16V之间变化，这就要求逆变器在较大的直流输入电压范围内保证正常工作。

光伏逆变器分类有关逆变器分类的方法很多，例如：根据逆变器输出交流电压的相数，可分为单相逆变器和三相逆变器；根据逆变器使用的半导体器件类型不同，又可分为晶体管逆变器、晶闸管逆变器及可关断晶闸管逆变器等。

根据逆变器线路原理的不同，还可分为自激振荡型逆变器、阶梯波叠加型逆变器和脉宽调制型逆变器等。

根据应用在并网系统还是离网系统中又可以分为并网逆变器和离网逆变器。

为了便于光电用户选用逆变器，这里仅以逆变器适用场合的不同进行分类。

1、集中型逆变器集中逆变技术是若干个并行的光伏组串被连到同一台集中逆变器的直流输入端，一般功率大的使用三相的IGB T功率模块，功率较小的使用场效应晶体管，同时使用DSP转换控制器来改善所产出电能的质量，使它非常接近于正弦波电流，一般用于大型光伏发电站(>10kW)的系统中。

最大特点是系统的功率高，成本低，但由于不同光伏组串的输出电压、电流往往不完全匹配(特别是光伏组串因多云、树荫、污渍等原因被部分遮挡时)，采用集中逆变的方式会导致逆变过程的效率降低和电户能的下降。

光伏逆变器的组成和工作原理
光伏逆变器是太阳能电池组发电系统中的重要组成部分，它的主要作用是将直流电转换成交流电，实现太阳能发电系统与电网之间的互联互通。

光伏逆变器通常由直流输入阶段、中间电路和交流输出阶段三部分组成。

直流输入阶段是光伏逆变器的第一部分，它由太阳能电池组成，将太阳能转换成直流电。

由于太阳能电池的输出电压和电流都不是恒定的，因此需要通过最大功率点跟踪器来调节电压和电流，确保太阳能电池的输出功率最大化。

中间电路是光伏逆变器的核心部分，它将直流电转换成高频交流电，并保持其稳定。

通常采用电容、电感和绕组等元器件来组成中间电路，通过对这些元器件进行合理的组合和控制，可以实现直流电到交流电的转换。

交流输出阶段是光伏逆变器的最后一部分，它将中间电路产生的高频交流电转换成低频交流电，输出到电网上。

交流输出阶段通常由变压器、滤波器和交流输出端口等组成，通过这些元器件来调节输出电压和频率，确保逆变器能够将直流电转换成符合电网标准的交流电。

总体来说，光伏逆变器的工作原理就是将太阳能转换成直流电，再通过中间电路将直流电转换成高频交流电，最后通过交流输出阶段将高频交流电转换成低频交流电输出到电网上。

- 1 -。

光伏逆变器的分类光伏逆变器是将直流电能转换为交流电能的关键设备，广泛应用于太阳能发电系统中。

根据其工作原理和应用领域的不同，光伏逆变器可以分为多种类型。

本文将就光伏逆变器的分类进行详细介绍。

一、按照逆变器拓扑结构分类1. 单相逆变器单相逆变器适用于单相光伏发电系统，其输入电流和输出电流均为单相交流电。

单相逆变器具有结构简单、体积小、成本低的特点，广泛应用于家庭光伏发电系统。

2. 三相逆变器三相逆变器适用于三相光伏发电系统，其输入电流和输出电流均为三相交流电。

三相逆变器具有输出电流平稳、功率传输高效的特点，适用于大型商业光伏发电系统和电网并网应用。

3. 多电平逆变器多电平逆变器通过增加逆变桥臂的数目，将输出电压分解成多个电平，从而减小逆变器输出电压的谐波含量，提高输出电压的质量。

多电平逆变器适用于对输出电压质量要求较高的应用场景，如光伏电站并网。

二、按照逆变器控制方式分类1. 基于PWM控制的逆变器脉宽调制（PWM）控制是目前光伏逆变器中最常用的控制方式之一。

通过控制逆变器开关管的导通和截止时间，使得输出电压近似于正弦波，从而实现对输出电压的控制。

2. 基于MPPT控制的逆变器最大功率点跟踪（MPPT）控制是光伏发电系统中常用的控制策略之一。

光伏逆变器通过监测光伏阵列的电压和电流，实时调整输出电压和电流，以最大化光伏阵列的输出功率。

三、按照逆变器输出类型分类1. 单向逆变器单向逆变器将直流电能转换为单向交流电能输出。

这种逆变器适用于一些只需要单向电流供电的应用场景，如光伏发电系统与电池储能系统的结合。

2. 双向逆变器双向逆变器可以实现直流电能与交流电能的双向转换。

在光伏发电系统中，双向逆变器可以将太阳能转换为交流电注入电网，并在电网停电时将电池储能系统的直流电能转换为交流电供给负载。

光伏逆变器根据其拓扑结构、控制方式和输出类型的不同，可以分为多种类型。

不同类型的光伏逆变器适用于不同的应用场景，满足了不同用户的需求。
