油浸式变压器
技
术
协
议

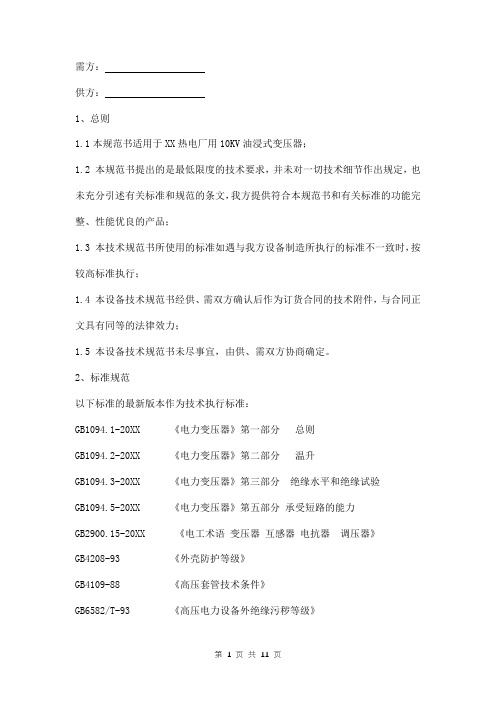

需方：
供方：
1、总则
1.1本规范书适用于10KV油浸式变压器；
1.2 本规范书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，我方提供符合本规范书和有关标准的功能完整、性能优良的产品；
1.3 本技术规范书所使用的标准如遇与我方设备制造所执行的标准不一致时，按较高标准执行；
1.4 本设备技术规范书经供、需双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力；
1.5 本设备技术规范书未尽事宜，由供、需双方协商确定。
2、标准规范
以下标准的最新版本作为技术执行标准：
GB1064.1-1996 《电力变压器》第一部分总则
GB1094.2-1996 《电力变压器》第二部分温升
GB1094.3-2003《电力变压器》第三部分绝缘水平和绝缘实验
GB1094.5-2003《电力变压器》第五部分承受短路的能力
GB2900.15-1997《电工术语变压器互感器电抗器调压器》
GB4208-93 《外壳防护等级》
GB4109-88 《高压套管技术条件》
GB6582/T-93 《高压电力设备外绝缘污秽等级》
GB/T6451-1999 《三相油浸式电力变压器技术参数和要求》
GB/T2461-1992 《发电厂和变电所自用三相变压器技术参数和要求》
GB10237-88 《电力变压器绝缘水平和绝缘实验外绝缘的空气间隙》GB/T13499-92 《电力变压器实验导则》
GB/T19001-94 《质量体系、设计开发生产安装和服务的质量保证模式》GB/T15164-94 《油浸式电力变压器负载导则》
JB/T 10088-2004 《6kV～500kV级电力变压器声级》
JB/T56011-1992 《油浸式电力变压器产品质量分等》
JB/T3837-1991 《变压器产品型号编制办法》
JB/501-91 《电力变压器实验导则》
IEC76-1993 《电力变压器》
3、使用条件
3.1 周围空气温度
最高温度： +40℃
最热月平均温度: +30℃
最高年平均月温度: +20℃
最低温度： -25℃（适用于户外式变压器）
最低温度： -5℃（适用于户内式变压器）
3.2 海拔高度：≤1000m
3.3 最大风速： 35m/s
3.4 地震烈度： 8级
水平加速度： 0.25g
垂直加速度： 0.125g
3.5环境湿度: 周围空气的相对湿度应低于93%。
4、技术要求
4.1型式：三相油浸自冷双绕组无励磁调压铜线圈降压变压器4.2规格型号及参数：
4.2.1型号： S11-315/10/0.4kV
4.2.2额定容量： 315 kVA
4.2.3额定电压：高压 10kV
低压0.4kV
4.2.4最高电压：高压绕组12kV
4.2.5高压分接范围：±5％
4.2.6相数：三相
4.2.7频率： 50Hz
4.2.8阻抗电压：Uk=4％
4.2.9连接组标号：Y，yn0
4.2.10噪音水平：≤55dB
4.2.11空载损耗： 0.48 kW
4.2.12负载损耗： 3.83 kW
4.2.13中性点接地方式： 10kV侧不接地，0.4kV侧直接接地
4.2.14冷却方式 : ONAN
4.2.15变压器油: 25#油
4.2.16绝缘等级: A级
4.2.17变压器相序：面对变压器高压侧，从左到右高压侧相序为A、B、C，低压
侧相序为n、a、b、c。
4.2.18过载能力
变压器过载能力符合GB/T15164-94规定。
4.2.19承受短路能力
变压器承受短路能力符合GB1094.5规定。
4.2.20 变压器铁芯和较大金属结构零件通过油箱可靠接地。铁芯及器身采用可靠的夹紧和防松动紧固措施，确保产品在运输过程中不发生位移，安装前无需吊芯检查。
4.2.21 变压器外表面进行防腐处理。
五、结构要求及附件
5.1 高低压电缆室应预留足够空间满足电缆的连接及安装，预留空间应考虑电缆头摆放位置对空间的要求。
5.2 箱体有足够的机械强度和刚度，在起吊、运输和安装时不会变形或损坏；外壳钢板厚度2.0mm。
5.3 箱体骨架为焊接式，高压室、低压室和变压器室按照目字型布置。
5.4 箱变门要防风型铰链，箱体上所有的门向外开，开启角度都大于90°，并设有定位装置。门都有密封措施，装有门封条，具有缓冲功能，并装有把手、暗闩和能防雨、防堵、防锈和不易被破坏，侵害的专用锁。门的设计尺寸与所装的设备尺寸相配合。箱体为全密封防盗结构，采用隐蔽式高强度螺栓及耐油腈橡胶垫圈密封箱盖,整个箱体无外露可拆卸的螺栓。
5.5箱体和箱柜的内外表面平整、光洁，无锈蚀、涂层脱落和磕碰损伤现象，涂
料层牢固均匀，无明显色差反光，可以保证30年不褪色，不脱落，漆膜厚度大于40μm。箱体的基座可以高出地面200～600mm。
5.6 箱体设有足够的自然通风口和隔热措施，以保证在正常环境温度下运行时，所有的电器设备的温度不超过其最高允许温升。
5.7 箱体顶盖的倾斜度大于3°，并装设有防雨的密封盖板和防雨檐。
5.8 箱体基座和所有外露金属件均进行防锈处理，并喷涂耐久的防护层。金属构件也进行防锈处理和喷涂有防护层。箱体内有驱潮装置，避免内部元件发生凝露。
5.9 箱体有可靠的密封性能，门、窗和通风口都设有防尘、防小动物进入和防渗、漏雨水措施。箱体的内壁和隔板为高防腐的金属材料，其色彩与内部电器设备颜色协调。
5.10 低压室在门打开时导电体不能裸露，要加装防护板。
5.11铭牌
铭牌采用优质不锈钢，位于低压舱外门，铭牌应包括以下内容：变压器型号、变比、阻抗、过载温升曲线、空载电流、负载损耗、箱变总重等。
5.12 变压器器身结构
○1、绕组采用优质铜导线。
○2、铁芯选用优质硅钢片。
○3、线圈按轴向位置在顶部和底部夹紧，以防止在短路情况下产生偏移。
○4、变压器铁芯用支架支撑和卡牢保持不动，使铁芯的机械应力达到最小程度。
○5、低压母线的连接牢固可靠。
○6、高低压引线做好包扎和固定，保障抗短路能力。
5.13 高低压接线铜排
高低压接线铜排应按国标要求排序并在醒目位置贴上每相标签。
5.14箱式变电站装在底座上，无外露的螺丝或其他可拆卸的紧固装置。仓位门可挂锁，仓位设计采用防水结构，以免高、低压舱内进水受潮和损坏。
5.15各种安装梁（板）为镀锌件。高低压室内电器元件的安装布局应合理，便于维修及更换，并保证接地系统的可靠性。
