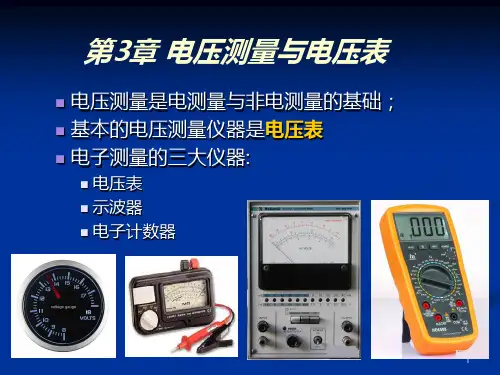

第三章 直流电压和电流的测量

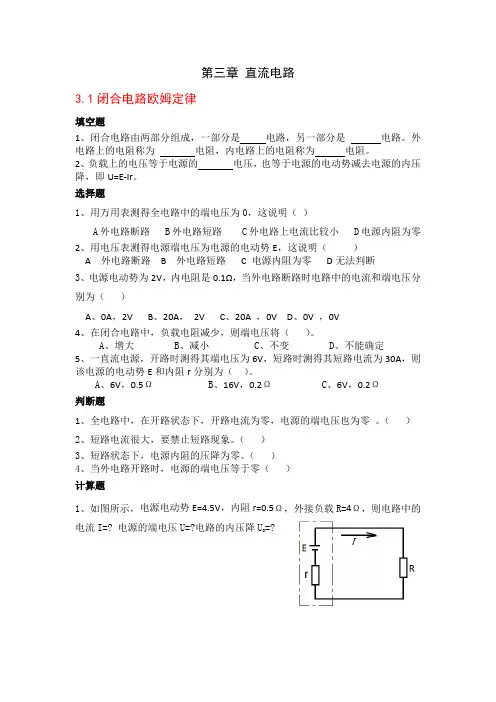

第三章直流电路3.1闭合电路欧姆定律填空题1、闭合电路由两部分组成，一部分是电路，另一部分是电路。

外电路上的电阻称为电阻，内电路上的电阻称为电阻。

2、负载上的电压等于电源的电压，也等于电源的电动势减去电源的内压降，即U=E-Ir。

选择题1、用万用表测得全电路中的端电压为0，这说明（）A外电路断路 B外电路短路 C外电路上电流比较小 D电源内阻为零2、用电压表测得电源端电压为电源的电动势E，这说明（）A 外电路断路B 外电路短路C 电源内阻为零D无法判断3、电源电动势为2V，内电阻是0.1Ω，当外电路断路时电路中的电流和端电压分别为（）A、0A，2VB、20A，2VC、20A ，0VD、0V ，0V4、在闭合电路中，负载电阻减少，则端电压将（）。

A、增大B、减小C、不变D、不能确定5、一直流电源，开路时测得其端电压为6V，短路时测得其短路电流为30A，则该电源的电动势E和内阻r分别为（）。

A、6V，0.5ΩB、16V，0.2ΩC、6V，0.2Ω判断题1、全电路中，在开路状态下，开路电流为零，电源的端电压也为零。

（）2、短路电流很大，要禁止短路现象。

（）3、短路状态下，电源内阻的压降为零。

（）4、当外电路开路时，电源的端电压等于零（）计算题1、如图所示，电源电动势E=4.5V，内阻r=0.5Ω，外接负载R=4Ω，则电路中的电流I=? 电源的端电压U=?电路的内压降U=?2．如下图，已知电源电动势E=110V，r=1Ω，负载R=10Ω,求：（1）电路电流；（2）电源端电压；（3）负载上的电压降；（4）电源内阻上的电压降。

3．如下图所示，已知E=5V，r=1Ω，R1=14Ω，R2=20Ω，R3=5Ω。

求该电路电流大小应为多少？R2两端的电压是多少？4.如图所示电路中，已知E=12V，r=1Ω，负载R=99Ω。

求开关分别打在1、2、3位置时电压表和电流表的读数5、如图所示，E=220V，负载电阻R为219Ω，电源内阻r为1Ω，试求：负载电阻消耗的功率P负、电源内阻消耗功率P内及电源提供的功率P。

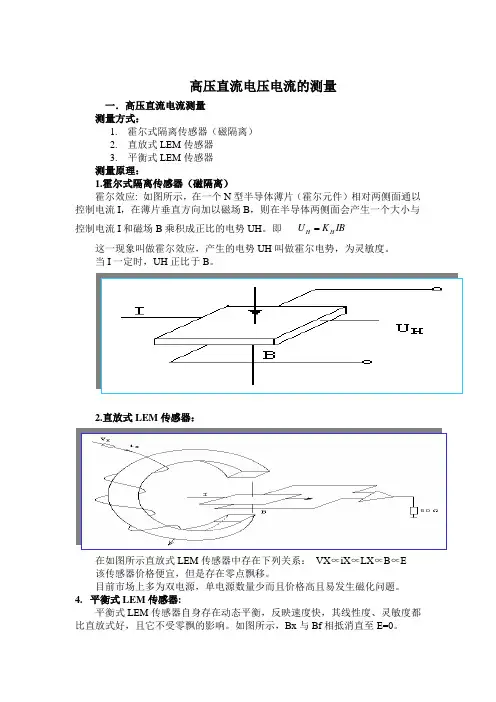

高压直流电压电流的测量一．高压直流电流测量测量方式：1.霍尔式隔离传感器（磁隔离）2.直放式LEM传感器3.平衡式LEM传感器测量原理：1.霍尔式隔离传感器（磁隔离）霍尔效应: 如图所示，在一个N型半导体薄片（霍尔元件）相对两侧面通以控制电流I，在薄片垂直方向加以磁场B，则在半导体两侧面会产生一个大小与控制电流I和磁场B乘积成正比的电势UH。

即IBUKHH这一现象叫做霍尔效应，产生的电势UH叫做霍尔电势，为灵敏度。

当I一定时，UH正比于B。

2.直放式LEM传感器：在如图所示直放式LEM传感器中存在下列关系：VX∝iX∝LX∝B∝E 该传感器价格便宜，但是存在零点飘移。

目前市场上多为双电源，单电源数量少而且价格高且易发生磁化问题。

4.平衡式LEM传感器:平衡式LEM传感器自身存在动态平衡，反映速度快，其线性度、灵敏度都比直放式好，且它不受零飘的影响。

如图所示，Bx与Bf相抵消直至E=0。

二．高电压测量稳态高电压与冲击高电压区别：稳态高电压：主要是指工频交流高压和直流高压。

但所述及的测量方法或装置，有的也可用于频率在一定范围以内的高频高压或脉动成分很大的直流高压的测量。

冲击电压：无论是雷电冲击电压或操作冲击电压，均为快速变化或较快速变化的一种电压。

测量冲击电压的整个测量系统包括其中的电压转换装置和指示、记录及测量仪器必须具有良好的瞬态响应特性。

一些适宜于测量稳态或慢过程(如直流和交流电压)的测量系统不一定适宜于或根本不可能测量冲击电压。

冲击电压的测量包括峰值测量和波形记录两个方面。

实验室与电力系统的高电压测量区别：电力系统：电力运行部门测量交流高电压，是通过电压互感器和电压表来实现的。

用电压互感器测交流电压把电压互感器的高压边接到被测电压，低压边跨接一块电压表，把电压表读数乘上电压互感器的变比，就可得被测电压值。

电力系统没有专门的冲击电压测量系统实验室：互感器在高电压实验室中用得不多，因为高电压实验室中所要测的电压值常常比现有电压互感器的额定电压高许多，特制一个超高压的电压互感器是比较昂贵的，而且很高电压的互感器也比较笨重，所以采用别的方法来测量交流高电压实验室的高电压测量：交流高电压测量：(1) 利用气体放电测量交流高电压――如测量球隙(2) 利用静电力测量交流高电压――如静电电压表(3) 利用整流电容电流测量交流高电压――如峰值电压表(4) 利用整流充电电压测量交流高电压――如峰值电压表直流高电压的测量：用高欧姆电阻串联直流毫安表可以测量直流电压的平均值，是一种比较方便而又常用的测量系统冲击高电压的测量：(1) 球隙法：是直接测量高电压峰值的一种方法。

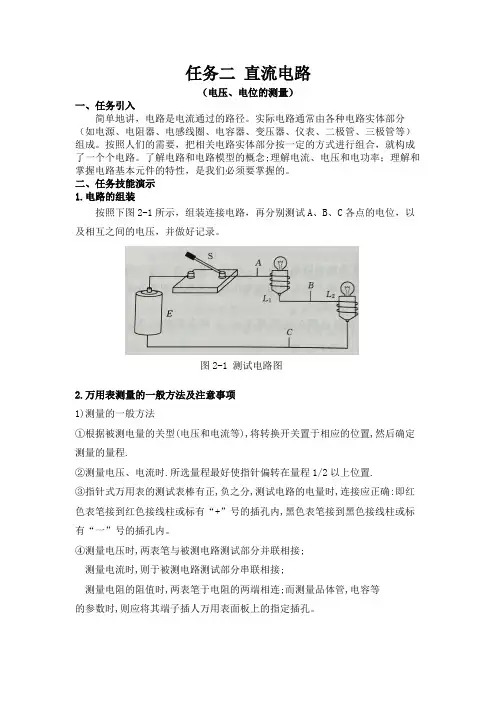

任务二直流电路（电压、电位的测量）一、任务引入简单地讲，电路是电流通过的路径。

实际电路通常由各种电路实体部分（如电源、电阻器、电感线圈、电容器、变压器、仪表、二极管、三极管等）组成。

按照人们的需要，把相关电路实体部分按一定的方式进行组合，就构成了一个个电路。

了解电路和电路模型的概念;理解电流、电压和电功率；理解和掌握电路基本元件的特性，是我们必须要掌握的。

二、任务技能演示1.电路的组装按照下图2-1所示，组装连接电路，再分别测试A、B、C各点的电位，以及相互之间的电压，并做好记录。

图2-1 测试电路图2.万用表测量的一般方法及注意事项1)测量的一般方法①根据被测电量的关型(电压和电流等),将转换开关置于相应的位置,然后确定测量的量程.②测量电压、电流时.所选量程最好使指针偏转在量程1/2以上位置.③指针式万用表的测试表棒有正,负之分,测试电路的电量时,连接应正确:即红色表笔接到红色接线柱或标有“+”号的插孔内,黑色表笔接到黑色接线柱或标有“一”号的插孔内。

④测量电压时,两表笔与被测电路测试部分并联相接;测量电流时,则于被测电路测试部分串联相接;测量电阻的阻值时,两表笔于电阻的两端相连;而测量品体管,电容等的参数时,则应将其端子插人万用表面板上的指定插孔。

⑤万用表的表盘上有多条标度尺, 读数时应根据被测电量, 观看对应的标度尺, 与量程挡联合读出正确的测量数值。

2）使用时注意事项.①将万用表接入电路前, 应确保一定要查看所选挡位与测量对象是否相符,所选测量的类型及量程正确;误用电流挡、电阻挡测量电压极易造成万用表损坏。

②测量时, 须用右手握住两支表笔, 手指不要触及表笔的金属部分。

③万用表每更换一次量程, 都应先调零 (两表笔短接, 调整调零旋钮, 使指针指在零点), 然后再测试; 在电路中测量电阻的阻值时, 应断电进行测量。

④测量中若需转换量程, 不可带电拨动转换开关, 必须在表笔离开电路后才能进行,以免烧坏万用表。

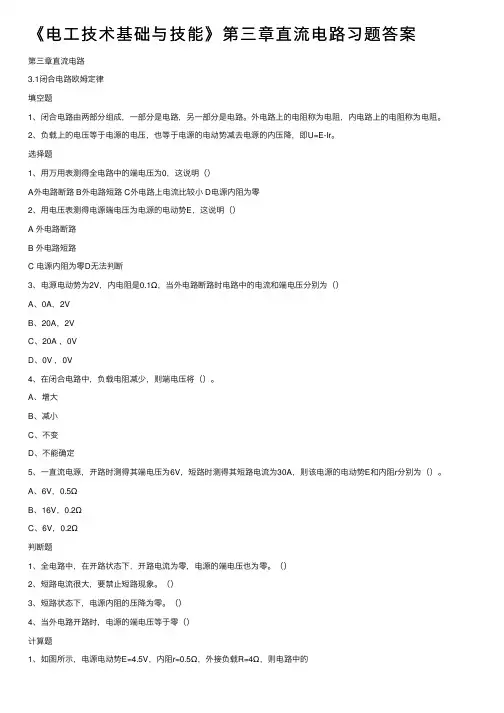

《电⼯技术基础与技能》第三章直流电路习题答案第三章直流电路3.1闭合电路欧姆定律填空题1、闭合电路由两部分组成，⼀部分是电路，另⼀部分是电路。

外电路上的电阻称为电阻，内电路上的电阻称为电阻。

2、负载上的电压等于电源的电压，也等于电源的电动势减去电源的内压降，即U=E-Ir。

选择题1、⽤万⽤表测得全电路中的端电压为0，这说明（）A外电路断路 B外电路短路 C外电路上电流⽐较⼩ D电源内阻为零2、⽤电压表测得电源端电压为电源的电动势E，这说明（）A 外电路断路B 外电路短路C 电源内阻为零D⽆法判断3、电源电动势为2V，内电阻是0.1Ω，当外电路断路时电路中的电流和端电压分别为（）A、0A，2VB、20A，2VC、20A ，0VD、0V ，0V4、在闭合电路中，负载电阻减少，则端电压将（）。

A、增⼤B、减⼩C、不变D、不能确定5、⼀直流电源，开路时测得其端电压为6V，短路时测得其短路电流为30A，则该电源的电动势E和内阻r分别为（）。

A、6V，0.5ΩB、16V，0.2ΩC、6V，0.2Ω判断题1、全电路中，在开路状态下，开路电流为零，电源的端电压也为零。

（）2、短路电流很⼤，要禁⽌短路现象。

（）3、短路状态下，电源内阻的压降为零。

（）4、当外电路开路时，电源的端电压等于零（）计算题1、如图所⽰，电源电动势E=4.5V，内阻r=0.5Ω，外接负载R=4Ω，则电路中的电流I=? 电源的端电压U=?电路的内压降U=?2．如下图，已知电源电动势E=110V，r=1Ω，负载R=10Ω,求：（1）电路电流；（2）电源端电压；（3）负载上的电压降；（4）电源内阻上的电压降。

3．如下图所⽰，已知E=5V，r=1Ω，R1=14Ω，R2=20Ω，R3=5Ω。

求该电路电流⼤⼩应为多少？R2两端的电压是多少？4.如图所⽰电路中，已知E=12V，r=1Ω，负载R=99Ω。

求开关分别打在1、2、3位置时电压表和电流表的读数5、如图所⽰，E=220V，负载电阻R为219Ω，电源内阻r为了1Ω，试求：负载电阻消耗的功率P负、电源内阻消耗功率P内及电源提供的功率P。

实验报告课程名称：电路与电子实验I 指导老师：张德华成绩：__________________ 实验名称：直流电压、电流和电阻的测量实验类型：电路实验同组学生姓名：一、实验目的二、实验原理三、实验接线图四、实验设备五、实验步骤六、实验数据记录七、实验数据分析八、实验结果或结论一、实验目的：1.掌握直流电源、测量仪表以及数字万用表的使用方法；2.掌握直流电压、电流和电阻的直接测量方法；3.了解测量仪表量程、分辨率、准确度对测量结果的影响；4.学习如何正确表示测量结果。

二、实验原理：1.关于MY61型万用表的量程、最小分辨率、准确度的知识，关于直流电源、数字直流电压表、数字直流电流表的知识；2.电压、电流的测量方法；3.万用表误差的计算方法。

三、实验接线图：图（1）图（2）四、实验设备：恒压源、恒流源、直流电压表、直流电流表、MY61型万用表、多功能实验网络单元。

五、实验步骤：实验一：仔细阅读各仪器仪表的使用手册，了解各项指标。

实验二：1.调节精密可调电阻值到2Ω、10Ω、50Ω、200Ω、1000Ω、9999Ω，并用万用表测量各电阻，记录测量数据；2.元件板上任选5个电阻，用万用表测量电阻，并记录数据。

实验三：1.如图（1）接线；2.分别用万用表、直流电压表测量US、U1、U2，记录数据；3.改变US为2V，重新测量US、U1、U2，记录数据；4.验证是否满足KVL。

实验四：1.如图（2）接线；2.Is=2mA，R1、R2为精密可调电阻；3.调节R1=R2=10Ω，测量Is、I1、I2，记录数据；4.调节R1=R2=1kΩ，测量Is、I1、I2，记录数据。

5.调节Is=190mA，R1=R2=2kΩ，观察恒流源的示数。

六、实验数据记录：实验一：实验三：实验四：Is=190mA,R1=R2=2kΩ时，接通电路后恒流源示数始终为33.1mA左右，和一开始调节的190mA不符合，所以实验不能继续下去。

七、实验数据分析：实验二：测量误差：根据使用说明，电阻200档的准确度是±（0.8%+3）,分辨力0.1Ω，2k和20k档准确度是±（0.8%+1），分辨力分别为1Ω和10Ω，2M档准确度是±（0.8%+1），分辨力是1kΩ，仪表误差=±（a%*读数+n*分辨力），相对误差=（测量结果-准确值）/准确值，则可得到使用精密可调电阻时，从上表中可以看出，2Ω、10Ω和50Ω的相对误差较大，这是因为所选的量程过大，导致误差较大，另一方面可能是精密可调电阻上的小电阻档已经不太准确，200Ω、1000Ω、9999Ω的测量相对误差都在可接受范围内，说明测量结果是准确的。

直流的测量实验报告实验目的本实验旨在探究直流电路中电压、电流、电阻以及电功率的测量方法，并加深对直流电路的了解。

实验器材- 直流电源- 万用表- 电阻- 电流表实验原理直流电路是电流方向不变的电路，电流和电压的大小相对稳定。

所使用的电源为直流电源，电流表为直流电流表。

- 电压测量方法：将万用表设为电压档位，将其正负极分别接触待测电路两端，并读取测量结果。

- 电流测量方法：将电流表接入待测电路中，读取测量结果。

- 电阻测量方法：将电阻连接在电路中，再将电阻两端用万用表测量电压，根据欧姆定律计算电阻值。

- 电功率测量方法：通过测量电压和电流，利用公式P = U \times I 计算电功率值。

实验步骤1. 准备实验器材，并确认电路连线无误。

2. 打开直流电源，调节电压到设定值。

3. 通过万用表测量电压，记录数据。

4. 通过电流表测量电流，记录数据。

5. 将电阻连接在电路中，测量电压，计算电阻值。

6. 利用测量的电压和电流值，计算电功率。

实验数据与结果在3V的电压下，电流表测量结果为0.5A。

连接电阻后测得电压为2V，根据欧姆定律可得电阻值为4Ω。

根据公式P = U \times I，计算得电功率为3V * 0.5A = 1.5W。

分析与讨论实验结果表明，在直流电路中，电流和电压的关系符合欧姆定律，电阻值可以通过电压和电流求得。

实验中测量的电功率与计算值相符，说明实验方法可行。

实验总结通过本次实验，我了解了直流电路的测量方法，并通过计算、测量确认了测量方法的准确性。

同时，我也进一步理解了电流、电压、电阻以及电功率在直流电路中的相互作用。

参考文献。

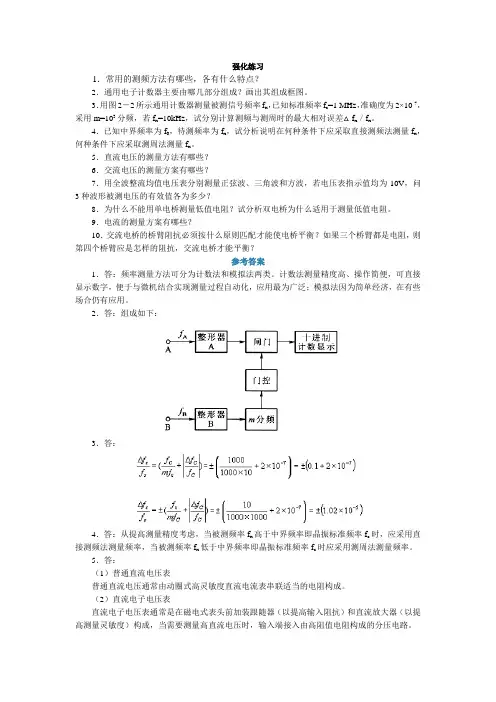

强化练习1．常用的测频方法有哪些，各有什么特点？2．通用电子计数器主要由哪几部分组成？画出其组成框图。

3．用图2－2所示通用计数器测量被测信号频率f x，已知标准频率f c=1 MHz，准确度为2×10-7，采用m=103分频，若f x=10kHz，试分别计算测频与测周时的最大相对误差△f x／f x。

4．已知中界频率为f0，待测频率为f x，试分析说明在何种条件下应采取直接测频法测量f x，何种条件下应采取测周法测量f x。

5．直流电压的测量方法有哪些？6．交流电压的测量方案有哪些？7．用全波整流均值电压表分别测量正弦波、三角波和方波，若电压表指示值均为10V，问3种波形被测电压的有效值各为多少？8．为什么不能用单电桥测量低值电阻？试分析双电桥为什么适用于测量低值电阻。

9．电流的测量方案有哪些？10．交流电桥的桥臂阻抗必须按什么原则匹配才能使电桥平衡？如果三个桥臂都是电阻，则第四个桥臂应是怎样的阻抗，交流电桥才能平衡？参考答案1．答：频率测量方法可分为计数法和模拟法两类。

计数法测量精度高、操作简便，可直接显示数字，便于与微机结合实现测量过程自动化，应用最为广泛；模拟法因为简单经济，在有些场合仍有应用。

2．答：组成如下：3．答：4．答：从提高测量精度考虑，当被测频率f x高于中界频率即晶振标准频率f c时，应采用直接测频法测量频率，当被测频率f x低于中界频率即晶振标准频率f c时应采用测周法测量频率。

5．答：（1）普通直流电压表普通直流电压通常由动圈式高灵敏度直流电流表串联适当的电阻构成。

（2）直流电子电压表直流电子电压表通常是在磁电式表头前加装跟随器（以提高输入阻抗）和直流放大器（以提高测量灵敏度）构成，当需要测量高直流电压时，输入端接入由高阻值电阻构成的分压电路。

（3）直流数字电压表将直流电子电压表中磁电式表头用A／D转换器及与之相连的数字显示器代替，即构成直流数字电压表。

6．答：测量交流电压的方法很多，依据的原理也不同，其中最主要的是利用交流／直流（AC ／DC）转换电路将交流电压转换成直流电压，然后再接到直流电压表上进行测量。

电压电流的测量方法大全一、电压的测量1、直流电压的测量,如电池、随身听电源等.起首将黑表笔插进"com"孔,红表笔插进"Vo".把旋钮选到比估量值大的量程(细致:表盘上的数值均为最大量程,"V-"暗示直流电压档,"V~"暗示交换电压档,"A"是电流档),接着把表笔接电源或电池两头;连结打仗不乱.数值可以直接从表现屏上读取,若表现为"1.",则表白量程过小,那末就要加大绝缘胶垫量程后再测量.如果在数值左侧呈现"-",则表白表笔极性与实际电源极性相同,此时红表笔接的是负极.2、交换电压的测量.表笔插孔与直流电压的测量一样,不外应当将旋钮打到交换档"V~"地方需的量程便可.交换电压无正负之分,测量法子跟后面雷同.不管测交换仍是直流电压,都要细致人身平安,不要随便用手触摸表笔的金属部门.二、电流的测量1、直流电流的测量.先将黑表笔插入"COM"孔.若测量大于200mA的电流,则要将红表笔插入"10A"插孔并将旋钮打到直流"10A"档;若测量小于200mA的电流,则将红表笔插入"200mA"插孔,将旋钮打到直流200mA之内的符合量程.调解好后,便可以测量了.将万用表串进电路中,连结不乱,便可读数.若表现为"1.",那末就要加大量程;如果在数值左侧呈现"-",则表白电流从黑表笔流进万用表.交换电流的测量.测量法子与1雷同,不外档位应当打到交换档位,绝缘胶垫电流测量终了后应将红笔插回"Vo"孔,若健忘这一步而直接测电压,哈哈!你的表或电源会在"一缕青烟中上云霄"--报废!三、电阻的测量将表笔插进"COM"和"Vo"孔中,把旋钮打旋到"o"中所需的量程,用表笔接在电阻两头金属部位,测量中可以用手打仗电阻,但不要把手同时打仗电阻两头,如许会影响测量切确度的--人体是电阻很大可是有限大的导体.读数时,要连结表笔和电阻有精良的打仗;细致单元:在"200"档时单元是"o",在"2K"到"200K"档时单元为"Ko","2M"以上的单元是"Mo".四、二极管的测量数字万用表可以测量发光二极管,整流二极管hh测量时,表笔地位与电压测量一样,将旋钮旋到"不会画这个标记)档;用红表笔接二极管的正极,黑表笔接负极,这时候会表现二极管的正向压降.肖特基二极管的压降是0.2V左右,普通硅整流管(1N4000、1N5400系列等)约为0.7V,发光二极管约为1.8~2.3V.变更表笔,表现屏表现"1."则为畸形,由于二极管的反向电阻很大,不然此管已被击穿.五、三极管的测量表笔插位同上;其原理同二极管.先假设A脚为基极,用黑表笔与该脚相接,红表笔与其余两脚分别打仗其余两脚;若两次读数均为0.7V左右,然后再用红笔接A脚,黑笔打仗其余两脚,若均表现"1",则A脚为基极,不然必要从新测量,且此管为PNP管.那末集电极和发射极若何果断呢?数字表不能像指针表那样操纵指针摆幅来果断,那怎样办呢?咱们可以操纵"hFE"档来果断:先将档位打到"hFE"档,可以看到档位旁有一排小插孔,分为PNP和NPN管的测量.后面已果断出管型,将基极插入对应管型"b"孔,别的两脚分别插入"c","e"孔,此时可以读取数值,即b 值;再牢固基极,别的两脚对换;比力两次读数,读数较大的管脚地位与概况"c","e"相对应.小本领:上法只能直接对如9000系列的小型管测量,若要测量大管,可以采纳接线法,即用小导线将三个管脚引出.如许便利了不少哦.六、MOS场效应管的测量N沟道的有国产的3D01,4D01,日产的3SK系列.G极(栅极)简直定:操纵万用表的二极管档.若绝缘胶垫某脚与其余两脚间的正反压降均大于2V,即表现"1",此脚即为栅极G.再互换表笔测量别的两脚,压降小的那次中,黑表笔接的是D极(漏极),红表笔接的是S极(源极).文章来源：/html/104115279.html。

使用示波器测量电流和电压的方法（一）电压的测量利用示波器所做的任何测量，都是归结为对电压的测量.示波器可以测量各种波形的电压幅度，既可以测量直流电压和正弦电压，又可以测量脉冲或非正弦电压的幅度.更有用的是它可以测量一个脉冲电压波形各部分的电压幅值，如上冲量或顶部下降量等.这是其他任何电压测量仪器都不能比拟的.1．直接测量法所谓直接测量法，就是直接从屏幕上量出被测电压波形的高度，然后换算成电压值。

定量测试电压时,一般把Y轴灵敏度开关的微调旋钮转至“校准”位置上，这样，就可以从“V/div”的指示值和被测信号占取的纵轴坐标值直接计算被测电压值.所以，直接测量法又称为标尺法。

（1）交流电压的测量将Y轴输入耦合开关置于“AC”位置,显示出输入波形的交流成分。

如交流信号的频率很低时，则应将Y 轴输入耦合开关置于“DC"位置。

将被测波形移至示波管屏幕的中心位置,用“V/div”开关将被测波形控制在屏幕有效工作面积的范围内，按坐标刻度片的分度读取整个波形所占Y轴方向的度数H，则被测电压的峰—峰值VP—P可等于“V/div”开关指示值与H的乘积。

如果使用探头测量时，应把探头的衰减量计算在内，即把上述计算数值乘10。

例如示波器的Y轴灵敏度开关“V/div”位于0。

2档级，被测波形占Y轴的坐标幅度H为5div，则此信号电压的峰-峰值为1V。

如是经探头测量，仍指示上述数值，则被测信号电压的峰-峰值就为10V.（2）直流电压的测量将Y轴输入耦合开关置于“地”位置，触发方式开关置“自动"位置,使屏幕显示一水平扫描线，此扫描线便为零电平线。

将Y轴输入耦合开关置“DC”位置，加入被测电压，此时，扫描线在Y轴方向产生跳变位移H,被测电压即为“V/div”开关指示值与H的乘积。

直接测量法简单易行,但误差较大。

产生误差的因素有读数误差、视差和示波器的系统误差(衰减器、偏转系统、示波管边缘效应)等。

2．比较测量法比较测量法就是用一已知的标准电压波形与被测电压波形进行比较求得被测电压值。

实验报告课程名称： 电路与模拟电子技术实验 指导老师： 张冶沁 成绩：__________________ 实验名称： 直流电压、电流和电阻的测量 实验类型： 电路实验 同组学生姓名：__________ 一、实验目的和要求（必填） 二、实验内容和原理（必填） 三、主要仪器设备（必填） 四、操作方法和实验步骤 五、实验数据记录和处理 六、实验结果与分析（必填） 七、讨论、心得一、实验目的和要求1.掌握直流电源、测量仪表以及数字万用表的使用方法；2.掌握测量直流电压、电流和电阻的直接测量方法；3.了解测量仪表量程、分辨率、准确度对测量结果的影响。

4.学习如何正确表示测量结果。

二、实验内容和原理1.数字式仪表测量误差计算方法数字显示的直读式仪表，其误差常用下列三种方式表示：mm =a%x =a%x b%x =a%x b%x ∆±±∆±±∆±±±（）几个字（）（）（）（）几个字式中，x 为被测量的指示值；x m 为仪表满偏值，也就是仪表量程；a 为相对误差系数；b 为误差固定项。

从上述三种表达式可知，数字表的误差主要由与被测值大小有关的相对量和与被测量大小无关的固定量以及显示误差共同组成。

其中，前者是由于仪表基准源、量程放大器、衰减器的衰减量不稳定及校准不完善的非线性等因素引起的误差；后者包括仪表零点漂移、热电势、量化误差和噪声引起的误差。

2.电路基本测量方法。

直接测量的结果表示为：c x u ±（P ）。

其中，x ：n 次测量的平均值；c u ：合成不确度；P ：置信概率。

3.数字万用表测量误差的计算方法。

将直流电压表跨接（并接）在待测电压处，可以测量其电压值。

直流电压表的正负极性与电路中实际电压极性相对应时，才能正确测得电压值。

电流表则需要串联在待测支路中才能测量在该支路中流动的电流。

电流表两端也标有正负极性，当待测电流从电流表的“正”流到“负”时，电流表显示为正值。

电路实验指导江苏科技大学电工电子实验中心实验一 元件特性的示波测量法一、实验目的1、 掌握用示波器测量电压、电流等基本电量的方法2、学习用示波器测量电压、电流基本变量的方法。
