例试用四位二进制加法器74283构成可控的加法

数字逻辑设计及应用课程设计组合逻辑电路课程设计四位二进制全加/全减器姓名：学号：指导教师：一、任务与要求使用74LS83构成4位二进制全加/全减器。

具体要求：1)列出真值表；2)画出逻辑图3)用Verilog HDL进行仿真二、设计思路1）原理分析：74LS83是四位二进制先行加法器，所以直接接入输入可以得到全加器，下面主要讨论四位二进制全减器的构造。

对于减法，可以作相应的代数转换编程加法，二进制减法也是如此，原理如下：这样就把减法变为了加法，而[]=，这里利用补码性质，具体实现方法就是：逐位取反并在最低权一位加上1。

在全减器中，进位输入Cin变为借位输出，所以要减去Cin，且全加器的输出端Cout为进位输出，全减器为借位输出，所以将So取反后即可得到全减器的借位输出。

在以上分析基础可知，可在全加器的基础上设计全减器。

四位二进制全加/全减器真值表如下：（因原始真值表行数太过庞大，列出部分真值的例子）真值表A3 A2 A1 A0 B3 B2 B1 B0 Co Bo S0 S1 S2 S3C/B0 0 1 0 0 1 0 1 0 1 0/1 1/1 1/0 1/1 01 0 1 1 1 1 1 0 1 1 1/1 0/1 0/0 1/1 00 1 1 0 0 0 1 1 0 0 1/0 0/0 0/1 1/1 01 1 1 1 0 0 1 1 1 0 0/1 0/1 1/0 0/0 00 0 1 0 0 1 0 1 0 1 1/1 0/1 0/0 0/0 11 0 1 1 1 1 1 0 1 1 1/1 0/1 1/0 0/0 10 1 1 0 0 0 1 1 0 0 1/0 0/0 1/1 0/0 11 1 1 1 0 0 1 1 1 0 0/1 0/0 1/1 1/1 1*表格后半部分内容，斜线前为全加结果，斜线后为全减结果*XOR门的函数为：，所以当EN=A=0时，得到F=B与第二输入相同，当EN=A=1时，F=B’与第二输入相反。

长安大学电子技术课程设计四位二进制加法器专业班级姓名指导教师日期四位二进制加法器一、技术要求（1）四位二进制加数与被加数输入（2）二位数码管显示二、摘要理论上，由二进制数算法的运算可知，加、减、乘、除运算都可分解成加法进行运算，而实际上，为了减少硬件复杂性，这些运算基本上也是通过加法来实现的。

此次设计的是简单的四位二进制加法器。

设计中通过不断改变脉冲信号，来控制数码管的显示。

本次设计选择一个超前进位的4位全加器74LS283。

译码器选择五输入八输出的译码器，用二位数码管显示，采用七段显示译码器。

本次设计采用的是共阴极数码管，所以选择74ls48译码器三、总体设计方案论证与选择设计四位二进制加法器，可以选择串行二进制并行加法器，但为了提高加法器的运算速度，所以应尽量减少或除去由于进位信号逐级传递所花费的时间，使各位的进位直接由加数和被加数来决定，而无须依赖低位进位，因而我们选择超前进位的4位全加器74LS283。

设一个n位的加法器的第i位输入为a i、b i、c i，输出s i和c i+1，其中c i是低位来的进位，c i+1（i=n-1，n-2，…，1，0）是向高位的进位，c0是整个加法器的进位输入，而c n是整个加法器的进位输出。

则和s i=a i + b i + c i+a i b i c i (1)进位c i＋1=a i b i+a i c i+b i c i (2)令g i=a i b i，(3)p i=a i+b i, (4)则c i＋1= g i+p i c i (5)只要a i b i=1，就会产生向i+1位的进位，称g为进位产生函数；同样，只要a i+b i=1，就会把c i传递到i+1位，所以称p为进位传递函数。

把(5)式展开，得到c i+1= g i+ p i g i-1+p i p i-1g i-2+…+ p i p i-1…p1g0+ p i p i-1…p0c0 (6)随着位数的增加(6)式会加长，但总保持三个逻辑级的深度，因此形成进位的延迟是与位数无关的常数。

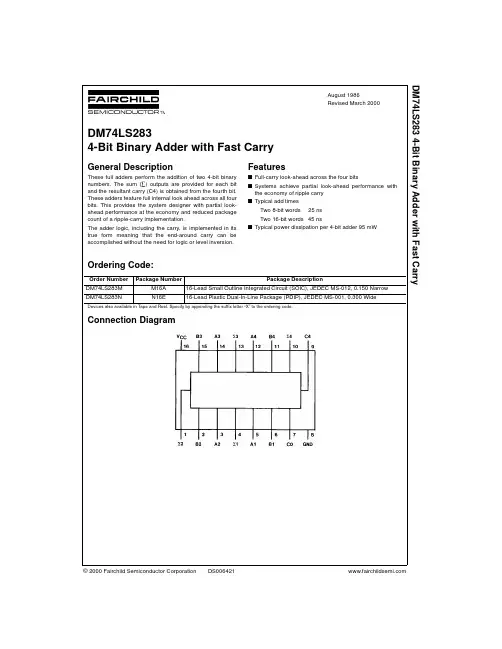

© 2000 Fairchild Semiconductor Corporation DS006421August 1986Revised March 2000DM74LS283 4-Bit Binary Adder with Fast CarryDM74LS2834-Bit Binary Adder with Fast CarryGeneral DescriptionThese full adders perform the addition of two 4-bit binary numbers. The sum (∑) outputs are provided for each bit and the resultant carry (C4) is obtained from the fourth bit.These adders feature full internal look ahead across all four bits. This provides the system designer with partial look-ahead performance at the economy and reduced package count of a ripple-carry implementation.The adder logic, including the carry, is implemented in its true form meaning that the end-around carry can be accomplished without the need for logic or level inversion.Featuress Full-carry look-ahead across the four bitss Systems achieve partial look-ahead performance with the economy of ripple carry s Typical add timesTwo 8-bit words25 nsTwo 16-bit words 45 nss Typical power dissipation per 4-bit adder 95 mWOrdering Code:Devices also available in T ape and Reel. Specify by appending the suffix letter “X” to the ordering code.Connection DiagramOrder Number Package NumberPackage DescriptionDM74LS283M M16A 16-Lead Small Outline Integrated Circuit (SOIC), JEDEC MS-012, 0.150 Narrow DM74LS283NN16E16-Lead Plastic Dual-In-Line Package (PDIP), JEDEC MS-001, 0.300 Wide 2D M 74L S 283Function TableH= HIGH Level, L = LOW LevelInput conditions at A1, B1, A2, B2, and C0 are used to determine outputs ∑1 and ∑2 and the value of the internal carry C2. The values at C2, A3, B3, A4, and B4 are then used to determine outputs ∑3, ∑4, and C4.Logic DiagramDM74LS283Absolute Maximum Ratings (Note 1)Note 1: The “Absolute Maximum Ratings” are those values beyond which the safety of the device cannot be guaranteed. The device should not be operated at these limits. The parametric values defined in the Electrical Characteristics tables are not guaranteed at the absolute maximum ratings.The “Recommended Operating Conditions” table will define the conditions for actual device operation.Recommended Operating ConditionsElectrical Characteristicsover recommended operating free air temperature range (unless otherwise noted)Note 2: All typicals are at V CC = 5V, T A = 25°C.Note 3: Not more than one output should be shorted at a time, and the duration should not exceed one second.Note 4: I CC1 is measured with all outputs OPEN, all B inputs LOW and all other inputs at 4.5V, or all inputs at 4.5V.Note 5: I CC2 is measured with all outputs OPEN and all inputs GROUNDED.Supply Voltage 7V Input Voltage7VOperating Free Air Temperature Range 0°C to +70°C Storage Temperature Range−65°C to +150°CSymbol ParameterMin Nom Max Units V CC Supply Voltage4.7555.25V V IH HIGH Level Input Voltage 2V V IL LOW Level Input Voltage 0.8V I OH HIGH Level Output Current −0.4mA I OL LOW Level Output Current 8mA T AFree Air Operating Temperature70°CSymbol ParameterConditionsMinTyp Max Units (Note 2)V I Input Clamp Voltage V CC = Min, I I = −18 mA −1.5V V OH HIGH Level V CC = Min, I OH = Max 2.73.4VOutput Voltage V IL = Max, V IH = Min V OLLOW Level V CC = Min, I OL = Max0.350.5Output VoltageV IL = Max, V IH = Min VI OL = 4 mA, V CC = Min 0.250.4I I Input Current @ Max V CC = Max A, B 0.2mA Input Voltage V I = 7V C00.1I IH HIGH Level V CC = Max A, B 40µA Input Current V I = 2.7V C020I IL LOW Level V CC = MaxA, B −0.8mA Input CurrentV I = 0.4V C0−0.4I OS Short Circuit Output Current V CC = Max −20−100mA I CC1Supply Current V CC = Max (Note 4)1934mA I CC2Supply CurrentV CC = Max (Note 5)2239mA 4D M 74L S 283Switching Characteristicsat V CC = 5V and T A = 25°CFrom (Input)R L = 2 k ΩSymbol ParameterTo (Output)C L = 15 pF C L = 50 pF UnitsMinMax MinMax t PLH Propagation Delay Time C0 to ∑1, ∑22428ns LOW-to-HIGH Level Output t PHL Propagation Delay Time C0 to ∑1, ∑22430ns HIGH-to-LOW Level Output t PLH Propagation Delay Time C0 to ∑32428ns LOW-to-HIGH Level Output t PHL Propagation Delay Time C0 to ∑32430ns HIGH-to-LOW Level Output t PLH Propagation Delay Time C0 to ∑42428ns LOW-to-HIGH Level Output t PHL Propagation Delay Time C0 to ∑42430ns HIGH-to-LOW Level Output t PLH Propagation Delay Time A i or B i to ∑i 2428ns LOW-to-HIGH Level Output t PHL Propagation Delay Time A i or B i to ∑i 2430ns HIGH-to-LOW Level Output t PLH Propagation Delay Time C0 to C41724ns LOW-to-HIGH Level Output t PHL Propagation Delay Time C0 to C41725ns HIGH-to-LOW Level Output t PLH Propagation Delay Time A i or B i to C41724ns LOW-to-HIGH Level Output t PHLPropagation Delay Time A i or B i to C41726ns HIGH-to-LOW Level OutputDM74LS283Physical Dimensions inches (millimeters) unless otherwise noted16-Lead Small Outline Integrated Circuit (SOIC), JEDEC MS-012, 0.150 NarrowPackage Number M16A6D M 74L S 283 4-B i t B i n a r y A d d e r w i t h F a s t C a r r yPhysical Dimensions inches (millimeters) unless otherwise noted (Continued)16-Lead Plastic Dual-In-Line Package (PDIP), JEDEC MS-001, 0.300 WidePackage Number N16EFairchild does not assume any responsibility for use of any circuitry described, no circuit patent licenses are implied and Fairchild reserves the right at any time without notice to change said circuitry and specifications.LIFE SUPPORT POLICYFAIRCHILD’S PRODUCTS ARE NOT AUTHORIZED FOR USE AS CRITICAL COMPONENTS IN LIFE SUPPORT DEVICES OR SYSTEMS WITHOUT THE EXPRESS WRITTEN APPROVAL OF THE PRESIDENT OF FAIRCHILD SEMICONDUCTOR CORPORATION. As used herein:1.Life support devices or systems are devices or systems which, (a) are intended for surgical implant into the body, or (b) support or sustain life, and (c) whose failure to perform when properly used in accordance with instructions for use provided in the labeling, can be rea-sonably expected to result in a significant injury to the user. 2. A critical component in any component of a life support device or system whose failure to perform can be rea-sonably expected to cause the failure of the life support device or system, or to affect its safety or effectiveness.。

《四位二进制数可控加减法》实验报告实验名称: 四位二进制数可控加减法姓名：学号：班级：目录一、实验方案 (3)二、设计思路................................................................................ 错误!未定义书签。

三、程序代码................................................................................ 错误!未定义书签。

四、调试问题 (6)五、心得感想 (7)一、实验方案1）基本功能实现两个四位二进制数的加减法运算,能够在led灯和数码管显示出结果。

2）清零功能利用一个微动开关，当微动开关按下时结果清零显示。

3）数码管显示将结果转换为七段显示器显示。

将运算结果输送到数码管中。

利用到人的视觉误差和短暂延时显示四位运算结果。

4）溢出问题若有溢出，则数码管显示“E”。

二、设计思路基本功能中分为连个模块，主模块用来运算加减法以及记录溢出和结果，子模块用来进行七段数码管的显示。

扩展功能中数码管显示要利用暂留现象，因此利用时钟clk来进行设计。

三、程序代码module show_sub(input [1:0]num,output reg [6:0] a_to_g );always @(*)case(num)2'b00: a_to_g=7'b1000000;2'b01: a_to_g=7'b1111001;2'b10: a_to_g=7'b1111111;2'b11: a_to_g=7'b0000110;default: a_to_g=7'b0000110;endcaseendmodulemodule show_top(input clk,clr,input wire [7:0] sw,input plus,sub,output wire [6:0] a_to_g,output reg [3:0] an,output reg [3:0] led );reg [15:0] clk_cnt;wire [1:0]s;reg [3:0] result; //运算结果reg [1:0] res;reg flag; //溢出标志wire [3:0] data1;wire [3:0] data2;assign data1=sw[7:4];assign data2=sw[3:0];assign s=clk_cnt[15:14];always @(posedge clk)beginclk_cnt=clk_cnt+1;endalways@(posedge plus or posedge sub or posedge clr)。

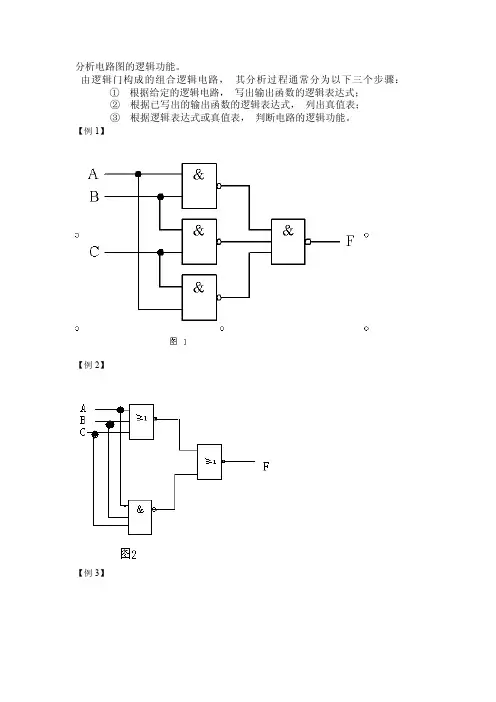

分析电路图的逻辑功能。

由逻辑门构成的组合逻辑电路，其分析过程通常分为以下三个步骤：①根据给定的逻辑电路，写出输出函数的逻辑表达式；②根据已写出的输出函数的逻辑表达式，列出真值表；③根据逻辑表达式或真值表，判断电路的逻辑功能。

【例1】【例2】【例3】【例4】组合逻辑电路的设计设计步骤： 1.逻辑问题描述将设计问题转换为逻辑问题，即用真值表或表达式的形式来描述设计问题； 2.逻辑函数化简用代数法或卡诺图法将逻辑问题化为最简与或式；3.逻辑函数变换根据给定逻辑门的类型、数量等因素，将表达式转换为所需形式； 4.画逻辑电路图并考虑实际工程问题。

【例5】设计一个组合逻辑电路，其输入ABCD 为8421BCD 码。

当输入BCD 数能被4或5整除时，电路输出F=1，否则F=0。

试分别用或非门和与或非门实现。

【例6】某厂有A 、B 、C 三个车间和Y 、 Z 两台发电机。

如果一个车间开工，启动Z 发电机即可满足使用要求； 如果两个车间同时开工，启动Y 发电机即可满足使用要求；如果三个车间同时开工，则需要同时启动Y 、 Z 两台发电机才能满足使用要求。

试仅用与非门和异或门两种逻辑门设计一个供电控制电路， 使电力负荷达到最佳匹配 【例7】.用与非门设计三变量多数表决器。

【例8】设计一个一位二进制半加器。

【例9】 用卡诺图法判断函数 是否存在险象。

触发器级电路分析D C A BD AD F ++=要确定一个用触发器构成的同步时序电路的功能，通常需要经过以下几个分析步骤：①根据给定电路写出输出方程组、激励方程组和次态方程组；②根据上述三个方程组列出电路的状态表；③根据状态表画出电路的状态图，必要时还可画出电路的工作波形；④根据状态图（或状态表、工作波形）确定电路的逻辑功能【例10】分析图5所示同步时序电路的功能，并画出电路的工作波形。

触发器级电路设计步骤(1) 导出原始状态图或状态表。

(2) 状态化简。

（3）状态分配。

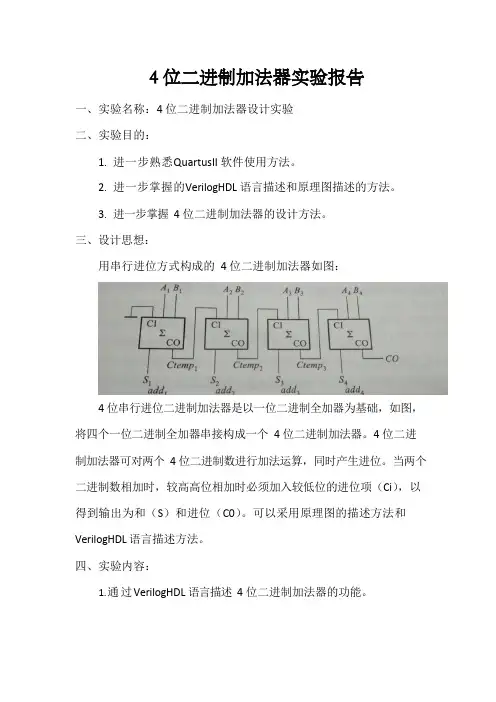

4 位二进制加法器实验报告一、实验名称：4 位二进制加法器设计实验二、实验目的：1.进一步熟悉QuartusII 软件使用方法。

2.进一步掌握的VerilogHDL 语言描述和原理图描述的方法。

3.进一步掌握4 位二进制加法器的设计方法。

三、设计思想：用串行进位方式构成的 4 位二进制加法器如图：4 位串行进位二进制加法器是以一位二进制全加器为基础，如图，将四个一位二进制全加器串接构成一个4 位二进制加法器。

4 位二进制加法器可对两个4 位二进制数进行加法运算，同时产生进位。

当两个二进制数相加时，较高高位相加时必须加入较低位的进位项（Ci），以得到输出为和（S）和进位（C0）。

可以采用原理图的描述方法和VerilogHDL 语言描述方法。

四、实验内容：1.通过VerilogHDL 语言描述4 位二进制加法器的功能。

2.通过原理图方式描述4 位二进制加法器的功能。

3.通过波形仿真验证描述4 位二进制加法器的功能。

五、实验流程：1.采用VerilogHDL 语言描述实现4 位二进制加法器：(1).首先用VerilogHDL 语言编写二进制半加器：module halfadd(s,c,a,b);input a,b;output s,c;xor(s,a,b);and(c,a,b);endmodule按周期输入波形(2).再编写一位二进制全加器：module fulladd (s,co,a,b,cl); inputa,b,cl;output s,co;wire s1,d1,d2;halfadd ha1 (s1,d1,a,b); halfadd ha2 (s,d2,s1,cl);or g1(co,d2,d1);Endmodule按周期输入波形(2).之后编写4 位二进制加法器：module bitadd (s,c3,a,b,t1);input [3:0]a,b;input t1;output [3:0]s;output c3;wire c0,c1,c2;fulladd fa0(s[0],c0,a[0],b[0],t1);fulladd fa1(s[1],c1,a[1],b[1],c0);fulladd fa2(s[2],c2,a[2],b[2],c1);fulladd fa3(s[3],c3,a[3],b[3],c2);endmodule2.按照4 位二进制加法器的工作原理可以绘制成如下原理图：3.功能仿真波形及说明：(1).按周期输入波形：由此波形图可以分析：例如0001+0001=0010、0100+0100=1000、0110+0110=1100…对于所有的两个四位二进制相加，结果正确。

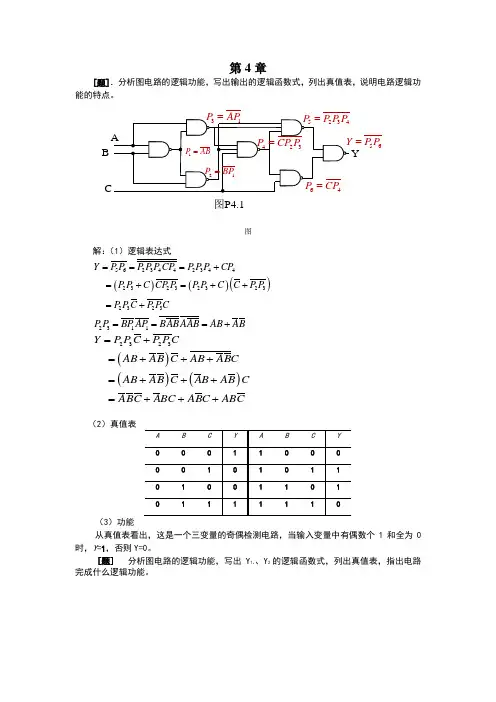

第4章[题]．分析图电路的逻辑功能，写出输出的逻辑函数式，列出真值表，说明电路逻辑功能的特点。

图P4.1B YAP 56P P =图解：（1）逻辑表达式()()()5623442344232323232323Y P P P P P CP P P P CP P P C CP P P P C C P P P P C P PC ===+=+=++=+ 2311P P BP AP BABAAB AB AB ===+()()()2323Y P P C P P CAB AB C AB ABC AB AB C AB AB CABC ABC ABC ABC=+=+++=+++=+++（2）真值表（3）功能从真值表看出，这是一个三变量的奇偶检测电路，当输入变量中有偶数个1和全为0时，Y =1，否则Y=0。

[题] 分析图电路的逻辑功能，写出Y 1、、Y 2的逻辑函数式，列出真值表，指出电路完成什么逻辑功能。

图P4.3B1Y 2[解]解： 2Y AB BC AC =++12Y ABC A B C Y ABC A B C AB BC AC ABC ABC ABC ABC =+++=+++++=+++（）（））由真值表可知：、C 为加数、被加数和低位的进位，Y 1为“和”，Y 2为“进位”。

[题] 图是对十进制数9求补的集成电路CC14561的逻辑图，写出当COMP=1、Z=0、和COMP=0、Z=0时，Y 1～Y 4的逻辑式，列出真值表。

图P4.4[解]（1）COMP=1、Z=0时，TG1、TG3、TG5导通，TG2、TG4、TG6关断。

，（2）COMP=0、Z=0时，Y1=A1，Y2=A2，Y3=A3，Y4=A4。

、COMP=1、Z=0时的真值表、Z=0的真值表从略。

[题] 用与非门设计四变量的多数表决电路。

当输入变量A、B、C、D有3个或3个以上为1时输出为1，输入为其他状态时输出为0。

[解] 题的真值表如表所示，逻辑图如图(b)所示。

4位⼆进制全加器的设计4位⼆进制全加器的设计摘要加法器是产⽣数的和的装置。

加数和被加数为输⼊，和数与进位为输出的装置为半加器。

若加数、被加数与低位的进位数为输⼊，⽽和数与进位为输出则为全加器。

常⽤作计算机算术逻辑部件，执⾏逻辑操作、移位与指令调⽤。

在电⼦学中，加法器是⼀种数位电路，其可进⾏数字的加法计算。

在现代的电脑中，加法器存在于算术逻辑单元（ALU）之中。

加法器可以⽤来表⽰各种数值，如：BCD、加三码，主要的加法器是以⼆进制作运算。

多位加法器的构成有两种⽅式：并⾏进位和串⾏进位⽅式。

并⾏进位加法器设有并⾏进位产⽣逻辑，运⾏速度快；串⾏进位⽅式是将全加器级联构成多位加法器。

通常，并⾏加法器⽐串⾏加法器的资源占⽤差距也会越来越⼤。

我们采⽤4位⼆进制并⾏加法器作为折中选择，所选加法器为4位⼆进制先⾏进位的74LS283，它从C0到C4输出的传输延迟很短，只⽤了⼏级逻辑来形成和及进位输出，由其构成4位⼆进制全加器，并⽤Verilog HDL进⾏仿真。

关键字全加器，四位⼆进制，迭代电路，并⾏进位，74LS283，Verilog HDL仿真总电路设计⼀、硬件电路的设计该4位⼆进制全加器以74LS283（图1）为核⼼，采⽤先⾏进位⽅式，极⼤地提⾼了电路运⾏速度，下⾯是对4位全加器电路设计的具体分析。

图11）全加器（full-adder ）全加器是⼀种由被加数、加数和来⾃低位的进位数三者相加的运算器。

基本功能是实现⼆进制加法。

全加器的功能表输⼊输出输⼊输出逻辑表达式：CI B A S ⊕⊕==AB'CI'+A'BCI'+A'B'CI+ABCI()AB CI B A CO ++=其中，如果输⼊有奇数个1，则S 为1；如果输⼊有2个或2个以上的1，则CO=1。

实现全加器等式的门级电路图如图2所⽰，逻辑符号如图3所⽰.图2 图32）四位⼆级制加法器 a) 串⾏进位加法器四位⼆进制加法器为4个全加器的级联，每个处理⼀位。

《电工与电子技术基础》课程设计报告题目四位二进制加法器学院（部）汽车学院专业车辆工程班级2011220102学生姓名王理洁学号2011220102346 月24 日至6 月28 日共1 周四位二进制加法器一．主要技术指标和要求：（1）四位二进制加数与被加数输入；（2）二位数码管显示。

二．摘要本设计通过逻辑开关将A4,A3,A2,A1和B4,B3,B2,B1信号作为加数和被加数输入到超前进位加法器74LS283中进行四位二进制相加；然后将输出结果的∑4,∑3,∑2和向高位的进位位C4输入SN74185A将输出结果与∑1组合在一起形成8位8421BCD码；再将该信号的低四位和高四位分别输入一片74LS247型的七段显示译码器译码；最后用两个BS204数码管进行二位显示。

另外还提出了另一种方案，即将加法器输出的∑4,∑3,∑2，∑1和C4直接输入SN74185A进行译码，但是这种方法得到的是5421BCD码，还需进一步处理才能适合显示的需要。

三．总体设计方案论证及选择四位二进制加法器的设计包括：1、四位二进制加数和被加数的输入，2、两个数的相加运算及和的输出，3、将两个数的和通过译码器显示在数码管上。

二进制数的输入可以通过数据开关实现，用加法器可以进行二进制数的加法运算。

两个四位二进制数相加后的和在十进制数的0~30内，要将这个二进制的结果转换成8421BCD码，这需要通过译码器来实现。

对数据译码后即可用合适的数码管与译码器相连，显示数据。

本设计的关键在于将二进制结果转换成8421BCD码的译码器的选用（设计），我小组共提出了两种方案具体如下：方案一：将加法器输出结果∑2,∑3,∑4和向高位的进位位C1由低到高输入SN74185A，再将输出的信号与∑1组成8位8421BCD码。

电路图如下：图1 译码器方案一电路图方案二：将输出信号∑1,∑2,∑3,∑4和向高位的进位位C4直接输入SN74185A进行转换。

《电工与电子技术基础》课程设计报告题目四位二进制加法计数器学院（部）汽车学院专业汽车运用工程班级22020903学生姓名郭金宝学号220209031006 月12 日至06 月22 日共 1.5 周指导教师（签字）评语评审人:四位二进制加法器一.技术要求1.四位二进制加数与被加数输入2.二位显示二.摘要本设计通过逻辑开关将A3,A2,A1,A0和B3,B2,B1,B0信号作为加数和被加数输入到超前进位加法器74LS283中进行四位二进制相加，将输出信号S4,S3,S2,S1和向高位的进位C1输入一个译码器译码。

再将输出信号X4,X3,X2,X1和Y4,Y3,Y2,Y1分别输入一个74LS247型的七段显示译码器译码，最后分别接一个BS204数码管进行二位显示。

关键字：74LS283 74LS247 BS204三.总体设计方案的论证及选择1.加法器的选取加法器有两种，分别是串行进位加法器和超前进位加法器。

串行进位加法器由全加器级联构成，高位的运算必须等到低位加法完成送来进位时才能进行。

它虽然电路简单，但运算速度较慢，而且位数越多，速度就越慢。

T692型集成全加器就是这种四位串行加法器。

超前进位加法器由逻辑电路根据输入信号同时形成各位向高位的进位。

使各位的进位直接由加数和被加数来决定，而不需依赖低位进位，这就省去了进位信号逐级传送所用的时间，所以这种加法器能够快速进位。

因为它的这个优点我们选取超前进位加法器。

超前进位加法器的型号有多种，由于我们是非电专业，对电子器件的选取要求不高，为使设计简单所以选74LS283型加法器。

2.译码器的选取译码器的功能是将二进制代码（输入）按其编码时的原意翻译成对应的信号或十进制数码(输出)。

译码器是组合逻辑电路的一个重要器件，其可以分为：变量译码和显示译码两类。

译码器的种类很多，但它们的工作原理和分析设计方法大同小异，其中二进制译码器、二-十进制译码器和显示译码器是三种最典型，使用十分广泛的译码电路。

习题3组合逻辑电路分析与设计数字电子技术含答案(总11页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--习题 3组合逻辑电路分析与设计数字电子技术[题] 分析图题所示电路，列出真值表，写出输出函数表达式，并说明电路的逻辑功能。

解：由电路图得真值表如下所示：所以：A B时，11Y12A B 时，31Y =A B =时，21Y =电路实现比较器的功能。

A ，B 是输入；Y 1，Y 2，Y 3分别是A<B ，A=B ，A>B 时的输出。

[题] 分析图题所示电路，说明电路的逻辑功能。

解：电路的逻辑函数表达式为：(10Y S EN A S EN B EN Y EN ⎧=⋅⋅+⋅⋅=⎪⎨=⎪⎩时）；输出高阻态（时）电路的逻辑功能是：在使能条件EN=1且S=0时，输出A ；在使能条件EN=1且S=1时，输出B ；使能条件EN=0时，输出高阻态。

电路实现数据选择器的功能。

[题] 图题是一个密码锁控制电路。

开锁条件是必须将开锁开关闭合，且要拨对密码。

如果以上两个条件都得到满足，开锁信号为1，报警信号为3 0，即锁打开而不报警。

否则，开锁信号为0，报警信号为1。

试分析该电路的密码是多少。

解：1Y S ABCD =⋅2Y S ABCD =⋅分析电路可知：电路的密码是1001。

[题] 图题所示电路由4位二进制比较器7485和4位二选一数据选择器74157组成。

其中74157控制端B A /的控制作用为：B A /=0时，Y i =A i ,否则，Y i =B i 。

试分析图示电路的逻辑功能。

解：当A B ≤时，输出A ；当AB 时，输出B ；所以电路的功能是输出A ，B 中较小的数。

4 [题] 某建筑物的自动电梯系统有五个电梯，其中三个是主电梯（设为A 、B 、C ），两个备用电梯。

当上下人员拥挤，主电梯全被占用时，才允许使用备用电梯。

现需设计一个监控主电梯的逻辑电路，当任何两个主电梯运行时，产生一个信号（Y 1）,通知备用电梯准备运行；当三个主电梯都在运行时，则产生另一个信号（Y 2），使备用电梯主电源接通，处于可运行状态。

第4章[题]．分析图电路的逻辑功能，写出输出的逻辑函数式，列出真值表，说明电路逻辑功能的特点。

图P4.1B YAP 56P P =图解：（1）逻辑表达式()()()5623442344232323232323Y P P P P P CP P P P CP P P C CP P P P C C P P P P C P PC ===+=+=++=+ 2311P P BP AP BABAAB AB AB ===+()()()2323Y P P C P P CAB AB C AB ABC AB AB C AB AB CABC ABC ABC ABC=+=+++=+++=+++（2）真值表（3）功能从真值表看出，这是一个三变量的奇偶检测电路，当输入变量中有偶数个1和全为0时，Y =1，否则Y=0。

[题] 分析图电路的逻辑功能，写出Y 1、、Y 2的逻辑函数式，列出真值表，指出电路完成什么逻辑功能。

图P4.3B1Y 2[解]解： 2Y AB BC AC =++12Y ABC A B C Y ABC A B C AB BC AC ABC ABC ABC ABC =+++=+++++=+++（）（））真值表：由真值表可知：、C 为加数、被加数和低位的进位，Y 1为“和”，Y 2为“进位”。

[题] 图是对十进制数9求补的集成电路CC14561的逻辑图，写出当COMP=1、Z=0、和COMP=0、Z=0时，Y 1～Y 4的逻辑式，列出真值表。

图P4.4[解]（1）COMP=1、Z=0时，TG 1、TG 3、TG 5导通，TG 2、TG 4、TG 6关断。

3232211 , ,A A Y A Y A Y ⊕===， 4324A A A Y ++=（2）COMP=0、Z=0时，Y 1=A 1， Y 2=A 2， Y 3=A 3， Y 4=A 4。

、COMP=1、Z=0时的真值表COMP=0、Z=0的真值表从略。

[题]用与非门设1，输入为其他状态时输出为0。

Quartus II 74283是一种集成电路芯片，主要用于逻辑电路设计和数字信号处理。

该芯片具有高性能、稳定性好等特点，被广泛应用于数字电子产品中。

下面将详细介绍Quartus II 74283的工作原理。

一、Quartus II 74283的基本结构1. Quartus II 74283是一种四位二进制全加器，可以对四位二进制数进行加法运算。

2. 该芯片内部包含逻辑门电路、寄存器、累加器等功能模块，能够完成二进制加法运算的各个步骤。

3. Quartus II 74283采用CMOS工艺制造，具有低功耗、高集成度等特点。

二、Quartus II 74283的工作原理1. 输入端：Quartus II 74283有两个四位二进制数输入端A和B，分别用于输入要进行加法运算的两个二进制数。

2. 输出端：Quartus II 74283的输出端有一个四位二进制数输出端S，用于输出两个输入数的和。

3. 控制端：Quartus II 74283的控制端有进位输入端Cn、进位输出端Cout等，用于控制加法运算的进行。

三、Quartus II 74283的工作过程1. 初始状态：首先将要进行加法运算的两个四位二进制数分别输入到A和B端口，同时将相关的控制信号输入到控制端口。

2. 进位传递：Quartus II 74283先进行最低位的加法运算，根据A、B和Cin的输入，通过逻辑门电路判断是否需要进位，并将进位信号输出到Cout端口。

3. 两数相加：在进位传递的基础上，Quartus II 74283继续进行每一位的加法运算，直至最高位，最终输出结果到S端口。

4. 结果输出：Quartus II 74283对A、B两个输入数进行二进制加法运算后，将结果通过S端口输出，完成一次加法运算。

四、Quartus II 74283的应用领域1. Quartus II 74283广泛应用于数字电子产品中，如计算机、手机、数字电视等。

大学信息院数字电子技术根底期终考试试题〔110分钟〕(第一套)一、填空题：〔每空1分，共15分〕1．逻辑函数Y AB C=+的两种标准形式分别为〔〕、〔〕。

2．将2004个“1〞异或起来得到的结果是〔〕。

3．半导体存储器的构造主要包含三个局部，分别是〔〕、〔〕、〔〕。

4．8位转换器当输入数字量10000000为5v。

假设只有最低位为高电平，那么输出电压为〔〕v；当输入为10001000，那么输出电压为〔〕v。

5．就逐次逼近型与双积分型两种转换器而言，〔〕的抗干扰能力强，〔〕的转换速度快。

6．由555定时器构成的三种电路中，〔〕与〔〕是脉冲的整形电路。

7．及相比，器件有可编程的输出构造，它是通过对〔〕进展编程设定其〔〕的工作模式来实现的，而且由于采用了〔〕的工艺构造，可以重复编程，使它的通用性很好，使用更为方便灵活。

二、根据要求作题：〔共15分〕1．将逻辑函数写成“及或非〞表达式，并用“集电极开路及非门〞来实现。

2．图1、2中电路均由门电路构成，写出P、Q 的表达式，并画出对应A、B、C的P、Q波形。

三、分析图3所示电路：〔10分〕1）试写出8选1数据选择器的输出函数式；2）画出A2、A1、A0从000~111连续变化时，Y的波形图；3）说明电路的逻辑功能。

四、设计“一位十进制数〞的四舍五入电路〔采用8421码〕。

要求只设定一个输出，并画出用最少“及非门〞实现的逻辑电路图。

〔15分〕五、电路及、A的波形如图4(a) (b)所示，设触发器的初态均为“0〞，试画出输出端B与C的波形。

〔8分〕BC六、用T触发器与异或门构成的某种电路如图5(a)所示，在示波器上观察到波形如图5(b)所示。

试问该电路是如何连接的？请在原图上画出正确的连接图，并标明T的取值。

〔6分〕七、图6所示是16*4位与同步十六进制加法计数器74161组成的脉冲分频电路。

中的数据见表1所示。

试画出在信号连续作用下的D3、D2、D1、D0输出的电压波形，并说明它们与信号频率之比。

超前进位加法器原理74283为4位超前进位加法器，不同于普通串行进位加法器由低到高逐级进位，超前进位加法器所有位数的进位大多数情况下同时产生，运算速度快，电路结构复杂。

其管脚如图1所示：图1 74283管脚图其真值表如下所示：表1 4位超前进位加法器真值表由全加器的真值表可得Si 和Ci的逻辑表达式：定义两个中间变量Gi 和Pi：当Ai ＝Bi＝1时，Gi＝1，由Ci的表达式可得Ci＝1，即产生进位，所以Gi称为产生量变。

若Pi ＝1，则Ai·Bi＝0，Ci＝Ci-1，即Pi＝1时，低位的进位能传送到高位的进位输出端，故Pi称为传输变量，这两个变量都与进位信号无关。

将Gi 和Pi代入Si和Ci得：进而可得各位进位信号的逻辑表达如下：根据逻辑表达式做出电路图如下：逻辑功能图中有2输入异或门，2输入与门，3输入与门，4输入与门，2输入或门，3输入或门，4输入或门，其转化成CMOS晶体管图如下：电路网表如下：*xor 2.subckt xor2 a b c d fmxorpa 1 a vdd vdd pmos l=2 w=8 mxorpb f d 1 vdd pmos l=2 w=8 mxorpc 2 b vdd vdd pmos l=2 w=8 mxorpd f c 2 vdd pmos l=2 w=8 mxorna f a 3 0 nmos l=2 w=4 mxornb 3 b 0 0 nmos l=2 w=4 mxornc f c 4 0 nmos l=2 w=4 mxornd 4 d 0 0 nmos l=2 w=4.ends xor2*and2.subckt and2 a b fmandpa f a vdd vdd pmos l=2 w=4 mandpb f b vdd vdd pmos l=2 w=4 mandna f a 1 0 nmos l=2 w=4 mandnb 1 b 0 0 nmos l=2 w=4.ends and2*and3.subckt and3 a b c fmandpa f a vdd vdd pmos l=2 w=4 mandpb f b vdd vdd pmos l=2 w=4 mandpc f c vdd vdd pmos l=2 w=4 mandna f a 1 0 nmos l=2 w=6 mandnb 1 b 2 0 nmos l=2 w=6 mandnc 2 c 0 0 nmos l=2 w=6.ends and3*and4.subckt and4 a b c d fmandpa f a vdd vdd pmos l=2 w=4 mandpb f b vdd vdd pmos l=2 w=4 mandpc f c vdd vdd pmos l=2 w=4 mandpd f d vdd vdd pmos l=2 w=4 mandna f a 1 0 nmos l=2 w=8 mandnb 1 b 2 0 nmos l=2 w=8 mandnc 2 c 3 0 nmos l=2 w=8 mandnd 3 d 0 0 nmos l=2 w=8.ends and4*or2.subckt or2 a b fmorpa 1 a vdd vdd pmos l=2 w=8 morpb f b 1 vdd pmos l=2 w=8mna f a 0 0 nmos l=2 w=4mnb f b 0 0 nmos l=2 w=4.ends or2*or3.subckt or3 a b c fmorpa 1 a vdd vdd pmos l=2 w=12 morpb 2 b 1 vdd pmos l=2 w=12 morpc f c 2 vdd pmos l=2 w=12mna f a 0 0 nmos l=2 w=4mnb f b 0 0 nmos l=2 w=4mnc f c 0 0 nmos l=2 w=4.ends or3*or4.subckt or4 a b c d fmorpa 1 a vdd vdd pmos l=2 w=16 morpb 2 b 1 vdd pmos l=2 w=16 morpc 3 c 2 vdd pmos l=2 w=16 morpd f d 3 vdd pmos l=2 w=16mna f a 0 0 nmos l=2 w=4mnb f b 0 0 nmos l=2 w=4mnc f c 0 0 nmos l=2 w=4mnd f d 0 0 nmos l=2 w=4.ends or4*not.subckt not a fmnotpa f a vdd vdd pmos l=2 w=4 mnotna f a 0 0 nmos l=2 w=2.ends not *反相器*or21.subckt or21 a b fxor2 a b 1 or2xnot 1 f not.ends or21 *2输入或门*or31.subckt or31 a b c fxor3 a b c 1 or3xnot 1 f not.ends or31 *3输入或门*or41.subckt or41 a b c d fxor4 a b c d 1 or4xnot 1 f not.ends or41 *4输入或门*xor21.subckt xor21 a b fxm a A5 notxn b B5 notxxor a b A5 B5 f xor2.ends xor21 * 2输入异或门*and21.subckt and21 a b fxand2 a b 1 and2xnot 1 f not.ends and21 *2输入与门*and31.subckt and31 a b c fxand3 a b c 1 and3xnot 1 f not.ends and31 *3输入与门*and41.subckt and41 a b c d fxand4 a b c d 1 and4xnot 1 f not.ends and41 *4输入与门xxor211 a1 b1 p1 xor21xxor212 a2 b2 p2 xor21xxor213 a3 b3 p3 xor21xxor214 a4 b4 p4 xor21xand211 a1 b1 g1 and21xand212 a2 b2 g2 and21xand213 a3 b3 g3 and21xand214 p1 c0 m0 and21xor211 m0 g1 c1 or21 *进位C1xand311 p2 p1 c0 m1 and31xand215 p2 g1 m2 and21xor312 g2 m1 m2 c2 or31 *进位C2xand411 p3 p2 p1 c0 m3 and41xand313 p3 p2 g1 m4 and31xand216 p3 g2 m5 and21xor412 m3 m4 m5 g3 c3 or41 *进位C3xxor215 p1 c0 s1 xor21 *输出s1xxor216 p2 c1 s2 xor21 *输出s2xxor217 p3 c2 s3 xor21 *输出s3xxor218 p4 c3 s4 xor21 *输出s4.include "c:\lib\130nm_bulk.l"tt.opt scale=0.05u.global vdd gndvdd vdd 0 1.2va1 a1 0 pulse 1.2 1.2 20n 1f 1f 30n 100nva2 a2 0 pulse 0 0 20n 1f 1f 30n 100nva3 a3 0 pulse 0 0 20n 1f 1f 30n 100nva4 a4 0 pulse 0 0 20n 1f 1f 30n 100nvb1 b1 0 pulse 1.2 1.2 20n 1f 1f 30n 100n vb2 b2 0 pulse 1.2 1.2 20 1f 1f 30n 100nvb3 b3 0 pulse 0 0 20n 1f 1f 30n 100nvb4 b4 0 pulse 1.2 1.2 20n 1f 1f 30n 100nvc0 c0 0 pulse 0 0 4n 1f 1f 0n 100n.tran 1n 100n.plot tran v(s1).plot tran v(s2).plot tran v(s3).plot tran v(s4).end。

数字电路与逻辑设计_华中科技大学中国大学mooc课后章节答案期末考试题库2023年1.二进制并行加法器使用先行进位的主要目的是( )参考答案:提高运算速度2.关于四位二进制并行加法器74283，下面说法正确的是（）参考答案:它可以实现加法运算_它可以实现减法运算_它有9个输入端，5个输出端_它可以实现代码转换3.关于计数器74290，下面说法正确的是参考答案:其内部包含四个触发器_它可以实现模小于10的任意计数器_它可以实现8421码模10计数器4.将十进制数75.25转换成十六进制数为（）参考答案:4B.45.余3码10010101.10101000对应的二进制数为 ( )参考答案:111110.116.同步时序电路设计中，状态编码采用相邻编码法的目的是( )。

参考答案:减少电路中的逻辑门7.在正常工作时，3-8线译码器74138的使能端【图片】【图片】【图片】的值为( )参考答案:1008.相同功能的Moore型时序电路比Mealy型时序电路多一个状态，因此Moore型比Mealy型的时序电路多一个触发器。

参考答案:错误9.在设计同步时序逻辑电路时，实现相同功能，使用D触发器的电路一定比使用JK触发器的电路简单。

参考答案:错误10.组合逻辑电路在任何时刻产生的稳定输出值仅仅取决于该时刻各输入值的组合，而与过去的输入值无关。

参考答案:正确11.为了实现计数功能，集成寄存器74194的控制端S0S1可以是（）。

参考答案:01_1012.用逻辑代数公理、定理和规则可以证明【图片】。

参考答案:正确13.使用8路选择器实现4变量逻辑函数F(A,B,C,D),使用ABC作为控制变量，数据输入端D0-D7可能的值有( )。

参考答案:1_D14.带符号二进制数–00101的补码为（）参考答案:11101115.根据反演规则和对偶规则可写出逻辑函数【图片】的反函数【图片】=（），对偶函数【图片】=（）。

参考答案:；16.用卡诺图化简法求逻辑函数【图片】的最简与或表达式和最简或与表达式分别为（）。
