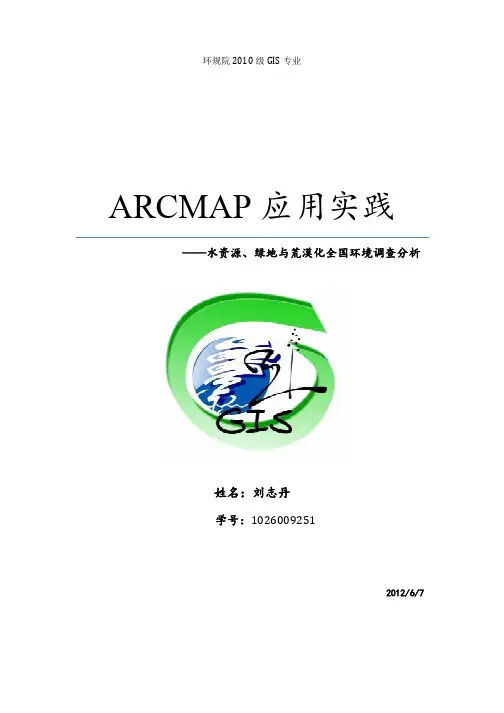

环规院 2010 级 GIS 专业
ARCMAP 应用实践
——水资源、绿地与荒漠化全国环境调查分析
姓名：刘志丹
学号：1026009251
2012/6/7
水资源、绿地与荒漠化全国环境调查
——即 ArcMap 应用之专题地图制作分析实践（作者：刘志丹） 摘 要：ArcMap 是在 ArcGIS Desktop 中进行制图、编辑、分析和数据管理时所用的主要应用程序，可用 于执行各种常见的 GIS 任务以及专门性的用户特定的任务。 ArcMap 可用于所有 2D 制图工作和可视化操 作。实习主要应用以下部分内容：编译和编辑 GIS 数据集——ArcMap 提供了一种用户用于自动处理地 理数据库数据集的主要方法。ArcMap 支持可扩展的全功能，可以选择地图文档中的图层进行编辑，而 新增要素和更新的要素将保存在图层的数据集中。处理地图——可以打开和使用 ArcMap 文档来浏览信 息、 浏览地图文档、 打开或关闭图层、 查询要素以访问地图背后大量的属性数据， 以及可视化地理信息。 关键词：环境调查 专题地图 水资源 湿地 沙化土地 林地资源 森林资源
一、数据源的获取 获取矢量数据源，通过矢量化或数据转换将之转换为 GIS 中比较通用的基于文件方式存 储 GIS 数据的一种数据格式 shapefile. 1.新建点、折线、面、多点等.shp(如图表 1)文件，通过编辑器工具条对栅格数据进行矢 量化，经过相应处理（Merge、Union、Intersect、Auto-Complete-Polygon 等）得到较规范 数据层，并添加到相应 ArcMap 的数据框中，进行相关工作。
图表 1
2.通过编辑器工具条对图层进行进一步编辑， 添加相应属性， 获得较完整矢量数据图。 (如 图表 2)
图表 2
二、专题地图的制作及分析 1.水资源分布图 水资源总量(Gross amount of water resources)：某特定区域在一定时段内地表水资源与地 下水资源补给的有效数量总和，即扣除河川径流与地下水重复计算部分。 水资源是自然环境的基础， 是维持 生态系统的控制性要素， 同时又是战 略性经济资源， 为综合国力的有机组 成部分。 根据水资源的分布的数据和 中国人口分布数据可以制作出我国 水资源总量及人均水资源分布图， 为 相应决策者提供依据必要依据。 步骤： ①添加字段：在省级行政区面图层 —> 右击 —> 打开属性表 —> 根据我国统计局数据[1] (如图表 3) 添加字段： “Water（亿 m³） ”用 以存储统计数据 ②分析显示：在省级行政区面图层： 右击 —> 属性 打开属性 —> 符号系统 —> 显 示选项卡 —> 选择： 类别—>唯一 值 选择值字段： Water 亿 m³） （ —> 选 择所有值 —> 选择合适的色带
图表 3
如图表 4 所示：
图表 4
经上述步骤，然后经视图 —> 布局视图（或布局视图小按钮） ，调整到 Layer Out 布局 视图，添加图名、图例、比例尺、指北针、图廓等，经调整到规范符号、合适比例，经文 件 —> 导出地图。导出并保存中国水资源总量分布图(如图表 5)。
图表 5
经相同步骤： 在省级行政区面图层:右击 —> 属性—> 符号系统 —> 显示选项卡:选择： 数量 —> 分级色彩。字段选项卡 —> 值：Water（亿 m³） 、归一化：POPU(万) —>添加 所有值 —> 选择合适的色带。完成分级显示。
图表 6
（1）从图表 5 中可以明显看出我国水资源空间分布特点，我国水资源总量的空间分布 的南北分配的差异性非常明显， 以秦岭—淮河为界， 呈现出南多北少的特点， 以甘肃为界， [2] 呈现出山区多、平原少的特点 。分析原因不难发现：由于我国大部分地区处于季风区， 主要受季风气候的影响，使得我国水资源的空间分布极不均匀，总体上由东南沿海向西北 内陆逐渐减少，北方地区水资源贫乏，南方地区水资源相对丰富的分布特点。 （2）从图表 6 中可以明显看出我国人均水资源空间分布特点，由于我国水资源分布极 不均匀，使得我国人均水资源空间分布也呈现出相同特点，了解到我国人均水资源总体远 低于世界平均水平，另外不难发现，人均水资源分布还存在着与我国人口、经济、甚至耕 地分布不匹配的特点，不难了解我国北方人多、地多、国民经济相对发达而水资源短缺， 南方大部分地区人多、地少、经济发达而水资源丰富。这就使得北方地区的单位水资源的 经济负荷高，而南方地区则相对较低。 我国的水资源分布特点，反映出我国总体上是一个干旱缺水的国家。同时，我国水的时 空分布不均给水资源开发利用带来很大困难，必须修建相应的蓄水、调水等水利工程实现 来水和需水的匹配(如我国的南水北调水利工程)。 2.湿地面积分布图 湿地(Wetland)：泛指暂时或长期覆盖水深不超过 2 米的低地、土壤充水较多的草甸、以 及低潮时水深不过 6 米的沿海地区，包括各种咸水淡水沼泽地、湿草甸、湖泊、河流以及
泛洪平原、河口三角洲、泥炭地、湖海滩涂、河边洼地或漫滩、湿草原等。按《国际湿地 公约》定义，湿地系指不问其为天然或人工、常久或暂时之沼泽地、湿原、泥炭地或水域 地带，带有静止或流动、或为淡水、半咸水或咸水水体者，包括低潮时水深不超过 6 米的 水域。潮湿或浅积水地带发育成水生生物群和水成土壤的地理综合体。 中国境内，从寒温带到热带、从沿海到内陆、从平原到高原山区都有湿地分布 [3] 。 湿地，被称为“地球之肾” ，是地球上有着多功能的、富有生物多样性的生态系统， 是人类最重要的生存环境之一，因此了解我国湿地分布情况便迫在眉睫。
图表 7
结合资料可知：中国湿地分布具有区域性、差异性大的特点，即中国东部地区河 流湿地多，东北部地区沼泽湿地多，而西部干旱地区（如黄土高原）湿地明显偏少； 长江中下游地区和青藏高原湖泊湿地多， 青藏高原和西部地区又多为咸水湖和盐湖； 海南岛到福建北部的沿海地区分布着独特的红树林和亚热带和热带地区人工湿地。 青藏高原具有世界海拔最高的大面积高原沼泽和湖群，形成了独特的生态环境。而 云贵高原、黄土高原成为我国湿地分布最少的区域。 3.
中国沙化土地情况分布图
土地沙化（Land sandification） ：原非沙质荒漠地区因气候变异和人类活动，使土壤中细 粒物质及营养物质被风蚀吹走，留下粗粒物质，出现了以风沙活动为主要特征的形态，形 成风蚀地、粗化地表、片状流沙的堆积及沙丘。
