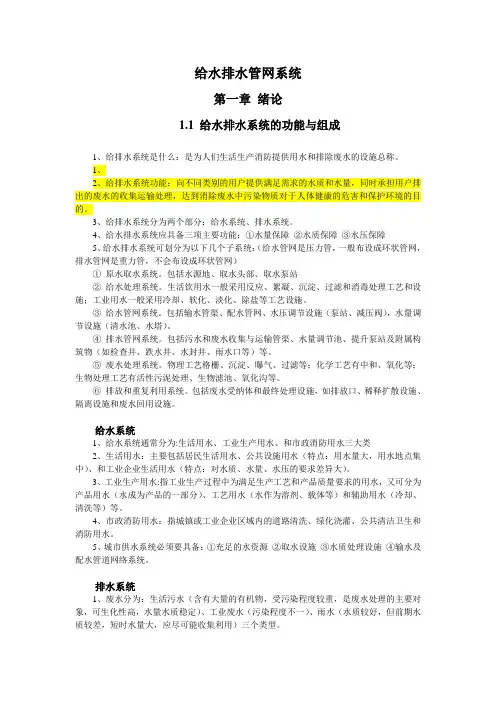

给水排水管网系统第一章绪论1.1 给水排水系统的功能与组成1、给排水系统是什么：是为人们生活生产消防提供用水和排除废水的设施总称。

1、2、给排水系统功能：向不同类别的用户提供满足需求的水质和水量，同时承担用户排出的废水的收集运输处理，达到消除废水中污染物质对于人体健康的危害和保护环境的目的。

3、给排水系统分为两个部分：给水系统、排水系统。

4、给水排水系统应具备三项主要功能：①水量保障②水质保障③水压保障5、给水排水系统可划分为以下几个子系统：（给水管网是压力管，一般布设成环状管网，排水管网是重力管，不会布设成环状管网）①原水取水系统。

包括水源地、取水头部、取水泵站②给水处理系统。

生活饮用水一般采用反应、絮凝、沉淀、过滤和消毒处理工艺和设施；工业用水一般采用冷却、软化、淡化、除盐等工艺设施。

③给水管网系统。

包括输水管渠、配水管网、水压调节设施（泵站、减压阀），水量调节设施（清水池、水塔）。

④排水管网系统。

包括污水和废水收集与运输管渠、水量调节池、提升泵站及附属构筑物（如检查井、跌水井、水封井、雨水口等）等。

⑤废水处理系统。

物理工艺格栅、沉淀、曝气、过滤等；化学工艺有中和、氧化等；生物处理工艺有活性污泥处理、生物滤池、氧化沟等。

⑥排放和重复利用系统。

包括废水受纳体和最终处理设施，如排放口、稀释扩散设施、隔离设施和废水回用设施。

给水系统1、给水系统通常分为:生活用水、工业生产用水、和市政消防用水三大类2、生活用水：主要包括居民生活用水、公共设施用水（特点：用水量大，用水地点集中）、和工业企业生活用水（特点：对水质、水量、水压的要求差异大）。

3、工业生产用水:指工业生产过程中为满足生产工艺和产品质量要求的用水，又可分为产品用水（水成为产品的一部分）、工艺用水（水作为溶剂、载体等）和辅助用水（冷却、清洗等）等。

4、市政消防用水：指城镇或工业企业区域内的道路清洗、绿化浇灌、公共清洁卫生和消防用水。

5、城市供水系统必须要具备：①充足的水资源②取水设施③水质处理设施④输水及配水管道网络系统。

给水排水管网系统课件一、引言给水排水管网系统是城市基础设施中至关重要的一部分，它涉及到城市居民的日常生活用水和废水排放。

本课件旨在介绍给水排水管网系统的基本概念、组成部分、设计原则和运维管理等方面的知识，以便学习者对该系统有一个全面的了解。

二、系统概述1. 给水管网系统给水管网系统是将水源地的水经过处理后，通过管道输送到城市各个用户的系统。

它包括水源地、水处理厂、输水管道、水塔、水泵站等组成部分。

2. 排水管网系统排水管网系统是将城市居民产生的废水经过收集、处理后排放到污水处理厂的系统。

它包括污水管道、检查井、污水泵站、污水处理厂等组成部分。

三、系统设计原则1. 给水管网系统设计原则(1) 水源充足可靠：确保水源的稳定供应，避免用户用水不足的情况发生。

(2) 压力稳定合理：保证给水管道中的水压稳定，以满足用户的正常用水需求。

(3) 管道布局合理：根据城市用水需求和地理条件，合理布置管道，降低输水阻力。

(4) 防止污染交叉：采用适当的阀门和设备，防止给水管道与污水管道交叉污染。

2. 排水管网系统设计原则(1) 正确计算流量：根据城市居民的生活、工业用水量等因素，合理计算排水管道的流量。

(2) 正确选择管材：根据排水管道的使用环境和排水水质，选择合适的管材，以确保管道的耐腐蚀性和使用寿命。

(3) 合理设置检查井：设置足够数量的检查井，以便检查和维修排水管道。

(4) 合理设置泵站：根据排水管道的高度差和流量要求，合理设置污水泵站，以确保废水能够顺利地流入污水处理厂。

四、系统组成部分1. 给水管网系统组成部分(1) 水源地：包括河流、湖泊、水库等，作为城市供水的水源。

(2) 水处理厂：对水源进行净化、消毒等处理，以确保水质符合卫生标准。

(3) 输水管道：将经过处理的水输送到城市各个用户。

(4) 水塔：储存处理后的水，以应对高峰用水时的需求。

(5) 水泵站：负责将水从水源地或水塔抽送到输水管道中。

2. 排水管网系统组成部分(1) 污水管道：将城市居民产生的废水收集并输送到污水处理厂。

给水排水管网系统引言给水排水管网系统是城市基础设施中不可或缺的一部分，它负责为居民提供清洁的饮用水，并将废水排出城市。

本文将介绍给水排水管网系统的概念、结构、主要组成部分以及其重要性。

概念和结构给水排水管网系统是一个由管道、泵站、储水设施等组成的系统，其目标是将清洁的水送达居民家中，并将废水排出城市。

这个系统主要分为两个部分：给水系统和排水系统。

给水系统主要由供水源、水处理厂、水管道和水箱等组成。

供水源可以是水库、河流或地下水等。

水处理厂负责将原始水经过处理后，变成符合饮用水标准的清洁水。

水管道将处理后的水送达居民家中，并利用水箱储存水源。

泵站用于提升水压，确保水能顺利流向居民家中。

排水系统包括雨水排水和污水排水两部分。

雨水排水主要通过雨水污水管道将雨水排入河流、湖泊或海洋，以防止城市内涝。

而污水排水则需要进行初次处理，再通过污水管道将污水送至污水处理厂进行综合处理，以达到排放标准。

主要组成部分1. 供水源供水源是给水排水管网系统的起点，可以是自然水源（如河流、湖泊、地下水）或人工供水源（如水库、蓄水池）。

供水源的选址和水质的保证对整个系统的运行至关重要。

2. 水处理厂水处理厂负责将原始水进行处理，去除其中的悬浮物、沉淀物、有机物、重金属等杂质，使其符合饮用水的标准。

常见的水处理工艺有混凝、沉淀、过滤、消毒等。

3. 水管道和水箱水管道和水箱是将处理过的水送达居民家中的关键组成部分。

水管道需要经过合理的布局设计和恰当的材料选择，以确保水的流动畅通和水质的保持。

水箱则用于储存水源，以应对突发情况或水压不足的情况。

4. 泵站泵站主要用于提升水压，确保水能顺利流入每个家庭。

泵站的选址和泵的选择需根据管网的压力和流量来确定。

5. 污水管道和污水处理厂污水管道是将居民家中产生的污水输送至污水处理厂的重要通道。

污水管道需要合理的布局和坚固的材料保证，以有效防止泄漏和污水外泄。

污水处理厂对污水进行初次处理和综合处理，以达到排放标准。

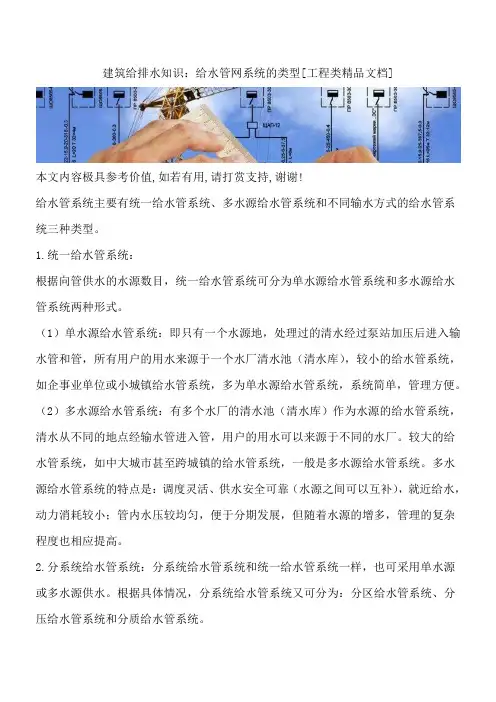

建筑给排水知识：给水管网系统的类型[工程类精品文档]本文内容极具参考价值,如若有用,请打赏支持,谢谢!给水管系统主要有统一给水管系统、多水源给水管系统和不同输水方式的给水管系统三种类型。

1.统一给水管系统：根据向管供水的水源数目，统一给水管系统可分为单水源给水管系统和多水源给水管系统两种形式。

（1）单水源给水管系统：即只有一个水源地，处理过的清水经过泵站加压后进入输水管和管，所有用户的用水来源于一个水厂清水池（清水库），较小的给水管系统，如企事业单位或小城镇给水管系统，多为单水源给水管系统，系统简单，管理方便。

（2）多水源给水管系统：有多个水厂的清水池（清水库）作为水源的给水管系统，清水从不同的地点经输水管进入管，用户的用水可以来源于不同的水厂。

较大的给水管系统，如中大城市甚至跨城镇的给水管系统，一般是多水源给水管系统。

多水源给水管系统的特点是：调度灵活、供水安全可靠（水源之间可以互补），就近给水，动力消耗较小；管内水压较均匀，便于分期发展，但随着水源的增多，管理的复杂程度也相应提高。

2.分系统给水管系统：分系统给水管系统和统一给水管系统一样，也可采用单水源或多水源供水。

根据具体情况，分系统给水管系统又可分为：分区给水管系统、分压给水管系统和分质给水管系统。

（1）分区给水管系统管分区的方法有两种：一种是城镇地形较平坦，功能分区较明显或自然分隔而分区，如图1-7所示，城镇被河流分隔，两岸工业和居民用水分别供给，自成给水系统，随着城镇发展，再考虑将管相互沟通，成为多水源给水系统。

另一种是因地形高差较大或输水距离较长而分区，又有串联分区和并联分区两类：采用串联分区，设泵站加压（或减压措施）从某一区取水，向另一区供水；采用并联分区，不同压力要求的区域有不同泵站（或泵站中不同水泵）供水。

大型管系统可能既有串联分区又有并联分区，以便更加节约能量。

（2）分压给水管系统：由于用户对水压的要求不同而分成两个或两个以上的系统给水。

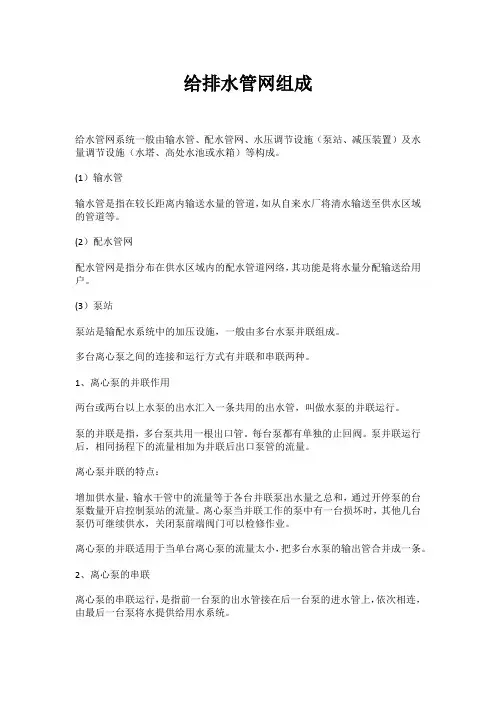

给排水管网组成给水管网系统一般由输水管、配水管网、水压调节设施（泵站、减压装置）及水量调节设施（水塔、高处水池或水箱）等构成。

(1）输水管输水管是指在较长距离内输送水量的管道，如从自来水厂将清水输送至供水区域的管道等。

(2）配水管网配水管网是指分布在供水区域内的配水管道网络，其功能是将水量分配输送给用户。

(3）泵站泵站是输配水系统中的加压设施，一般由多台水泵并联组成。

多台离心泵之间的连接和运行方式有并联和串联两种。

1、离心泵的并联作用两台或两台以上水泵的出水汇入一条共用的出水管，叫做水泵的并联运行。

泵的并联是指，多台泵共用一根出口管。

每台泵都有单独的止回阀。

泵并联运行后，相同扬程下的流量相加为并联后出口泵管的流量。

离心泵并联的特点：增加供水量，输水干管中的流量等于各台并联泵出水量之总和，通过开停泵的台泵数量开启控制泵站的流量。

离心泵当并联工作的泵中有一台损坏时，其他几台泵仍可继续供水，关闭泵前端阀门可以检修作业。

离心泵的并联适用于当单台离心泵的流量太小，把多台水泵的输出管合并成一条。

2、离心泵的串联离心泵的串联运行，是指前一台泵的出水管接在后一台泵的进水管上，依次相连，由最后一台泵将水提供给用水系统。

离心泵经串联后的水泵，其流量不变，扬程是两泵之和。

两台离心泵串联，应把低扬程泵安装在高扬程泵的前面，由低扬程泵向高扬程泵供水，以免低扬程泵承受不了过大的压力。

减压阀门的工作原理是利用了其阀体内的启闭件起到作用。

减压阀中有一个调节介质的开度位置，调节设备的开度便可以控制介质的流量，水压力自然会有所降低，这样就减压了。

(4）水量调节设施水量调节设施是给水管网中用以调节水量或保证水压的储水构筑物。

包括水塔和高处蓄水池、水箱等，水塔和高处蓄水池位于给水管网中。

水量调节设施的主要作用是调节供水和用水的流量差以及储存备用水量，用水量高峰期，供水量小于用水量，在低峰时，供水量大于用水量，把多余水量储存高处水箱内，可缓解高峰用水量的不足，保证消防、检修、停电和事故等情况下仍能用水，延迟系统故障后停止供水的时间。

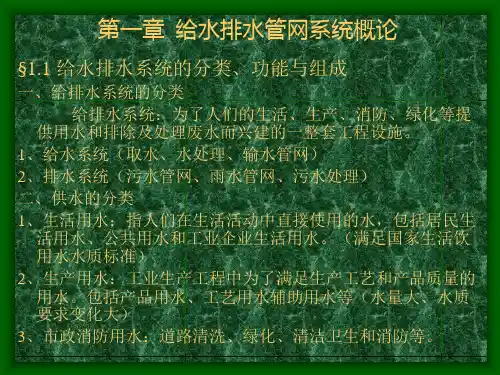

给⽔排⽔管⽹系统第⼀章给⽔排⽔管⽹系统概论1.1 给⽔排⽔系统的功能与组成➢给⽔排⽔系统是为⼈们的⽣活、⽣产和消防提供⽤⽔和排除废⽔的设施总称。

➢重要性:⼈类⽂明进步和城市化聚集居住的产物现代化城市最重要的基础设施之⼀城市社会⽂明、经济发展和现代化建设的重要标志给排⽔系统的功能（1）⽔量保障给⽔:满⾜⽤⽔量排⽔:满⾜排放量（2）⽔质保障给⽔:符合⽔质质量要求排⽔:达到排放标准（3）⽔压保障给⽔:符合标准⽤⽔压⼒排⽔:具有⾜够⾼程和压⼒1.2 给⽔排⽔系统的⼯作原理➢给排⽔系统功能:⽔量保证，⽔质保证、⽔压保证➢各组成部分的⽔量，⽔质，⽔压有着紧密联系。

1.2.1 给排⽔系统的流量关系原⽔从给⽔⽔源进⼊系统后形成流量，然后顺序通过取⽔系统、给⽔处理系统、给⽔管⽹系统、⽤户、排⽔管⽹系统、排⽔处理系统，最后排放或复⽤，但各系统中的流量在同⼀时间内并不相等。

给排⽔系统的流量关系1.2.2 给排⽔系统的⽔质关系⽔质标准：原⽔⽔质标准给⽔⽔质标准排放⽔质标准给排⽔系统的三个⽔质变化过程：⽔质变化：给⽔处理⽤户⽤⽔废⽔处理除此以外，由于管道材料的溶解、析出、结垢和微⽣物滋⽣等原因给⽔管⽹的⽔质也会发⽣变化。

1.2.3 给排⽔系统的⽔压关系给⽔系统中⽔的输送⽅式：全重⼒给⽔⼀级加压给⽔⼆级加压给⽔多级加压给⽔排⽔系统的输⽔⽅式：排⽔系统往往利⽤地形重⼒输⽔，只有当管道埋深太⼤时，采⽤排⽔泵站进⾏提升。

处理⼚所处地势较低时常采⽤重⼒流进⼊处理设施，但更多的情况下排⽔要经泵提升进处理设施，处理完后再次提升排放或复⽤。

1.3 给排⽔管⽹系统的功能与组成1.3.1 给排⽔管道系统的功能与特点给排⽔管道系统是给排⽔⼯程设施的重要组成部分，是由不同材料的管道和附属设施构成的输⽔⽹络。

根据其功能可以分为给⽔管道系统和排⽔管道系统。

给排⽔管道系统均应具有以下功能:➢⽔量输送:实现⼀定⽔量的位置迁移，满⾜⽤⽔与排⽔的地点要求;➢⽔量调节:采⽤储⽔措施解决供⽔、⽤⽔与排⽔的⽔量不平衡问题;➢⽔压调节:采⽤加压和减压调节措施调节的压⼒，满⾜⽔输送、使⽤和排放的能量要求。
