发动机冷却系统设计

发动机冷却系统的设计与匹配随着汽车技术的不断进步，发动机冷却系统的设计与匹配变得越来越重要。

发动机冷却系统负责将发动机中产生的过热能量散发出去，以保持发动机的工作温度在合理范围内，确保发动机的正常工作。

下面将介绍发动机冷却系统设计与匹配的几个重要方面。

首先，设计与匹配发动机冷却系统需要考虑的是发动机的散热需求。

发动机冷却系统的设计应该根据发动机的排量、功率以及使用环境等因素来确定冷却水的流量和温度。

通常情况下，发动机的散热需求与发动机的功率密切相关，功率越大，散热需求越大，因此冷却系统的设计应该满足发动机的散热需求。

其次，发动机冷却系统的设计与匹配还应考虑到冷却系统的稳定性和可靠性。

发动机在运行中产生的热量非常大，如果散热不及时或不稳定，容易导致发动机温度过高，甚至发生过热。

因此，冷却系统的设计应该考虑到温度传感器的安装位置、水泵的流量控制和风扇的控制等因素，以确保冷却系统的稳定性和可靠性。

此外，发动机冷却系统的设计与匹配还应考虑到节能和环保的要求。

传统的冷却系统主要依靠水泵和风扇来降低发动机的温度，但是这样会消耗大量的能量。

因此，在设计和匹配发动机冷却系统时，可以考虑使用电动风扇和电动水泵等节能环保的设备，以减少能量的消耗和对环境的污染。

在发动机冷却系统的设计与匹配中，还需要考虑到发动机的结构特点。

不同类型的发动机有不同的散热方式和散热需求，比如液冷发动机和空冷发动机的散热方式就不同。

在设计和匹配冷却系统时，应该根据发动机的结构特点来选择合适的冷却方式和散热器的类型。

最后，发动机冷却系统的设计与匹配还需要考虑到维护和保养的方便性。

发动机冷却系统是汽车的重要部件之一，因此在设计和匹配时，应该考虑到冷却系统的易维护性和保养性。

比如冷却系统的管路布局应该合理，以便于维护和检修；同时，还需要选择易于更换的冷却液和过滤器等设备，以便于冷却系统的保养。

综上所述，发动机冷却系统的设计与匹配需要考虑到多个方面的因素，包括发动机的散热需求、稳定性和可靠性、节能和环保、发动机的结构特点以及维护和保养等。

编号：冷却系统设计规范编制：万涛校对：审核：批准：厦门金龙联合汽车工业有限公司技术中心年月日一、概述要使发动机正常工作，必须使其得到适度的冷却，冷却不足或冷却过度均会带来严重的影响。

冷却不足，发动机过热，会破坏各运动机件原来正常的配合间隙，导致摩擦阻力增加，磨损加剧，特别是活塞环和气缸壁之间的运动，严重时会发生烧蚀、卡滞，使发动机停转或者发生“拉缸”现象，刮伤活塞或气缸，更严重时还会发生连杆打烂气缸体现象。

也会使润滑油变稀，运动机件间的油膜破坏，造成干摩擦或半干摩擦，加速磨损。

同时会降低发动机充气量，使发动机功率下降。

发动机过度冷却时，由于冷却水带走太多热量，使发动机功率下降、动力性能变差。

发动机过冷，气缸磨损加剧。

同时，由于过冷，混合气形成的液体，容易进入曲轴箱使润滑油变稀，影响润滑作用。

由此可见，使发动机工作温度保持在最适宜范围内的冷却系，是何其重要。

一般地，发动机最适宜的工作温度是其气缸盖处冷却水温度保持在80℃~90℃，此时发动机的动力性、经济性最好。

二、冷却系统设计的总体要求a)具有足够的冷却能力，保证在所有工况下发动机出水温度低于所要求的许用值（一般为55°）；b) 冷却系统的设计应保证散热器上水室的温度不超过99 ℃。

c) 采用105 kPa压力盖，在不连续工况运行下，最高水温允许到110 ℃，但一年中水温达到和超过99 ℃的时间不应超过50 h。

d) 冷却液的膨胀容积应等于整个系统冷却液容量的6 %。

e) 冷却系统必须用不低于19 L/min的速度加注冷却液，直至达到应有的冷却液平面，以保证所有工作条件下气缸体水套内冷却液能保持正常的压力。

三、冷却系统的构成液体冷却系主要由以下部件组成：散热器、风扇、风扇护风罩、皮带轮、风扇离合器、水泵、节温器、副水箱、发动机进水管、发动机出水管、散热器除气管、发动机除气管等。

四、主要部件的设计选型1、散热器散热器的散热量（Q）和散热器散热系数（K）、散热器散热面积（A）及气液温差（⊿T）有关： Q=K·A·⊿T其中：Q---散热器的散热量（kcal/h）K---散热器散热系数（kcal/m2•h•ºC）A---散热器散热面积（m2）⊿T---气液温差：散热器进水温度和散热器进风温度之差（ºC）散热器的散热系数是代表散热效率的重要指标，主要影响因素如下：①冷却管内冷却液的流速---据试验结果，冷却液流速由0.2m/s提高到0.8m/s，散热效率有较大提高，但超过0.8m/s后，效果不大；②通过散热器芯部的空气流量---空气的导热系数很小，因此散热器的散热能力主要取决于空气的流动，通过散热器芯部的风量起了决定性作用；③散热器的材料和管带的厚度---国内散热器的材料目前基本上已标准化；④制造质量---主要是冷却管和散热带之间的贴合性和焊接质量；1.1 散热器是冷却系统中的重要部件，其主要作用是对发动机进行强制冷却，以保证发动机能始终处于最适宜的温度状态下工作，以获得最高的动力性、经济性和可靠性。

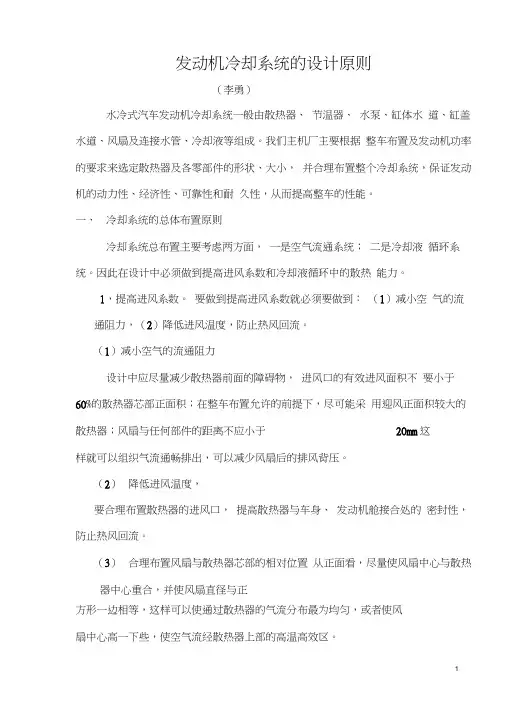

发动机冷却系统的设计原则（李勇）水冷式汽车发动机冷却系统一般由散热器、节温器、水泵、缸体水道、缸盖水道、风扇及连接水管、冷却液等组成。

我们主机厂主要根据整车布置及发动机功率的要求来选定散热器及各零部件的形状、大小，并合理布置整个冷却系统，保证发动机的动力性、经济性、可靠性和耐久性，从而提高整车的性能。

一、冷却系统的总体布置原则冷却系统总布置主要考虑两方面，一是空气流通系统；二是冷却液循环系统。

因此在设计中必须做到提高进风系数和冷却液循环中的散热能力。

1，提高进风系数。

要做到提高进风系数就必须要做到：（1）减小空气的流通阻力，（2）降低进风温度，防止热风回流。

（1）减小空气的流通阻力设计中应尽量减少散热器前面的障碍物，进风口的有效进风面积不要小于60%的散热器芯部正面积；在整车布置允许的前提下，尽可能采用迎风正面积较大的散热器；风扇与任何部件的距离不应小于20mm这样就可以组织气流通畅排出，可以减少风扇后的排风背压。

（2）降低进风温度，要合理布置散热器的进风口，提高散热器与车身、发动机舱接合处的密封性，防止热风回流。

（3）合理布置风扇与散热器芯部的相对位置从正面看，尽量使风扇中心与散热器中心重合，并使风扇直径与正方形一边相等，这样可以使通过散热器的气流分布最为均匀，或者使风扇中心高一下些，使空气流经散热器上部的高温高效区。

另：考虑发动机振动的因素，风扇和护风罩之间的间隙应该在20mm 以上。

从轴向看，尽可能加大风扇前端面与散热器之间的距离，并合理设计护风罩。

要使气流均匀通过散热器芯部整个面积，必须要求风扇与散热器之间保持一定的距离，一般对载货汽车，风扇与散热器芯部之间的距离不得小于50mm。

2，提高冷却液循环中的散热能力要提高冷却液循环中的散热能力，提高冷却液循环中的除气能力是关键。

冷却系统的气体会造成水泵流量下降，使散热器的冷却率下降；还会造成发动机水套内局部沸腾，致使局部热应力猛增，影响发动机性能；在热机停工况，气体还会造成冷却液过多的损失。

发动机冷却系统设计规范发动机冷却系统在汽车和其他内燃机动力设备中起着至关重要的作用。

它的设计和工作原理直接影响到发动机的性能、寿命和可靠性。

因此，对于发动机冷却系统的设计规范十分重要。

本文将探讨一些常见的发动机冷却系统设计规范。

首先，冷却剂的选择是冷却系统设计的首要考虑因素之一、冷却剂应具有良好的热传导性能、高温稳定性、低粘度和耐腐蚀性。

一般来说，乙二醇和甘油是常用的冷却剂。

冷却剂的选择应根据发动机的工作条件和环境温度进行合理的考虑。

其次，冷却系统的设计应根据发动机的散热需求进行。

发动机在工作时会产生大量的热量，因此需要一个有效的散热系统来保持发动机的温度在可控制的范围内。

冷却系统应包括散热器、水泵、温度传感器和风扇等组件。

散热器的设计应充分考虑到冷却剂的流动性和散热面积，以提高散热效果。

另外，冷却系统的设计还应考虑到发动机的工作性质和负载条件。

例如，对于大型货车或挖掘机等需要长时间连续工作的设备，冷却系统应具备足够的散热能力，以保证发动机在高负荷下不会过热。

此外，还需要考虑到环境温度和海拔等因素对冷却系统的影响，以确保发动机在各种工作条件下都能保持适当的温度。

值得注意的是，冷却系统设计应注重节能和环保。

冷却系统的能源消耗在整个发动机系统中占据很大比例，因此应设计出能有效降低能耗的冷却系统。

例如，可以采用可变速风扇或控制风扇的闭环反馈系统，以根据发动机的温度自动调整风扇转速。

此外，应选择符合环保要求的冷却剂和材料，以减少对环境的污染和健康的影响。

最后，冷却系统的设计还应注重可靠性和维护性。

一个好的冷却系统应具备稳定的性能和长久的使用寿命。

例如，冷却系统的管道应采用高质量的材料和耐腐蚀的涂层，以防止管道的堵塞和泄漏。

此外，冷却系统的设计还应方便维护和检修，以减少维修时间和成本。

综上所述，发动机冷却系统设计规范是确保发动机正常运行和延长其使用寿命的关键因素之一、冷却剂的选择、散热系统的设计、能耗和环保、可靠性和维护性等都是设计冷却系统时需要考虑的重要因素。

汽车发动机冷却系统的优化设计与热管理技术汽车作为现代社会重要的交通工具，其发动机的性能和可靠性至关重要。

而发动机冷却系统则是保证发动机正常运行的关键部件之一。

良好的冷却系统不仅能够有效地控制发动机的温度，提高发动机的工作效率，还能延长发动机的使用寿命。

本文将探讨汽车发动机冷却系统的优化设计与热管理技术。

一、汽车发动机冷却系统的作用与工作原理汽车发动机在工作过程中会产生大量的热量，如果这些热量不能及时散发出去，将会导致发动机过热，从而影响发动机的性能和可靠性。

因此，冷却系统的主要作用就是将发动机产生的多余热量带走，使其保持在正常的工作温度范围内。

发动机冷却系统的工作原理主要是通过冷却液在发动机内部和散热器之间的循环流动来实现热量的传递和散发。

冷却液在水泵的作用下从发动机缸体水套中流出，经过散热器冷却后再回到发动机水套中，如此循环往复。

在这个过程中，散热器将冷却液中的热量散发到空气中，从而降低冷却液的温度。

二、传统汽车发动机冷却系统存在的问题传统的汽车发动机冷却系统通常采用机械驱动的水泵和节温器来控制冷却液的流量和温度。

然而，这种冷却系统存在一些不足之处。

首先，传统冷却系统的水泵转速通常与发动机转速成正比，这意味着在发动机低速运转时，水泵的流量可能不足，导致发动机冷却效果不佳；而在发动机高速运转时，水泵的流量又可能过大，造成能量浪费。

其次，节温器的控制精度有限，难以根据发动机的实际工作状况精确地调节冷却液的温度，从而影响发动机的热效率。

此外，传统冷却系统的散热器结构和风扇性能也有待优化，以提高散热效率。

三、汽车发动机冷却系统的优化设计为了解决传统冷却系统存在的问题，需要对冷却系统进行优化设计。

（一）电子水泵的应用电子水泵可以根据发动机的实际需求精确地控制冷却液的流量，从而提高冷却系统的效率。

例如，在发动机低速运转时，电子水泵可以提高转速，增加冷却液流量；而在发动机高速运转时，则可以降低转速，减少能量消耗。

机械工程中的冷却系统设计与分析冷却系统是机械工程中不可或缺的一部分，它被广泛应用于汽车、航空航天、能源生产和工业设备等领域。

冷却系统的设计和分析对于机械设备的性能和寿命至关重要。

在本文中，我们将探讨冷却系统的设计原理、分析方法和实际应用。

一、冷却系统的基本原理冷却系统的基本原理是通过向机械设备输送冷却剂，将设备上产生的热量带走，并通过换热器或冷却塔等设备将热量散发到周围环境中。

冷却系统通常由冷却剂、泵、冷却器、控制装置和传感器等组成。

冷却剂的选择在冷却系统的设计中起着重要的作用。

常用的冷却剂包括水、冷冻剂和液氮等。

水是最常见的冷却剂，其具有高热传导性和稳定性。

冷冻剂在一些特殊应用中使用，能够在低温下提供更高的冷却效果。

液氮是一种极低温的冷却剂，适用于一些需要极低温度的应用。

泵用于将冷却剂从储存器输送到冷却设备中。

泵的选择要考虑到流量和压力的要求。

冷却器是冷却系统中的关键组件，其目的是将冷却剂的温度降低。

常见的冷却器包括散热器、冷却塔和热交换器等。

控制装置和传感器用于监测和控制冷却系统的运行状态，确保冷却效果的稳定性和安全性。

二、冷却系统的分析方法在冷却系统的设计和分析中，我们通常需要考虑以下几个因素：1. 热负荷分析热负荷分析是冷却系统设计的第一步。

通过分析机械设备产生的热量和热负荷的分布情况，可以确定冷却系统所需的冷却能力。

热负荷分析通常涉及热传导、对流和辐射等传热机制的计算。

2. 流场分析流场分析是冷却系统设计的关键部分，它涉及流体力学和传热学的知识。

通过建立数值模型，可以分析冷却剂在冷却系统中的流动情况和温度分布。

这有助于优化冷却系统的设计和提高冷却效率。

3. 材料热力学分析材料的热力学特性对冷却系统的性能和寿命有着重要的影响。

在冷却系统的设计中，需要分析材料的热膨胀、热导率和热稳定性等热力学特性，以确保设计的可靠性和安全性。

4. 能量耗散分析冷却系统的能量消耗与系统的运行效率和成本密切相关。

发动机冷却系统设计发动机冷却系统是保证发动机正常工作的重要组成部分。

其主要功能是降低发动机的温度，排除多余的热量，确保发动机保持在适宜的工作温度范围内。

一个优秀的发动机冷却系统需要考虑到许多因素，如冷却剂的选择、冷却器的设计、流量控制和温度控制等。

以下是一个关于发动机冷却系统设计的文章，供参考。

首先，冷却剂的选择十分重要。

冷却剂应具备优异的热传导性能、耐腐蚀性、抗氧化性和防锈性。

常见的冷却剂有水和乙二醇水溶液。

水的热传导性能好，但伴随着蒸发和冻结的问题。

乙二醇水溶液可以提高冷却剂的沸点和冷冻点，减轻蒸发和结冰的影响，但其热传导性能相对较差。

因此，根据不同的工作环境和要求，可以选择不同的冷却剂。

其次，冷却器的设计也是冷却系统设计的重要组成部分。

冷却器应具备足够的冷却面积和流通面积，以确保冷却剂能够充分接触到发动机散热表面并迅速带走热量。

常见的冷却器有辐射式散热器和透平式散热器。

辐射式散热器是由多个散热管组成的网格状结构，散热效果较好。

透平式散热器则是采用涡轮风扇和冷却器组合而成，具备较大的散热面积和流通面积，可适应高温和高压工况。

第三，流量控制是冷却系统的重要设计要素。

流量控制可以通过水泵的转速调节来实现。

低转速时，冷却剂的流动速度相对较慢，散热面积相对较小，但冷却效果较好。

高转速时，冷却剂的流动速度相对较快，散热面积相对较大，但冷却效果较差。

因此，可以根据发动机的工作负荷和温度变化来调节水泵的转速，以实现最佳的冷却效果。

最后，温度控制是冷却系统设计的一个重要考虑因素。

可通过安装温度传感器和控制阀来实现。

温度传感器可以监测发动机的温度，并将信号传输给控制阀。

控制阀根据温度信号自动控制冷却剂的流动速度和冷却器的散热面积，以保持发动机的适宜工作温度。

同时，还可以根据不同的工况和要求，设定温度警报和保护装置，保证发动机的安全运行。

综上所述，一个优秀的发动机冷却系统需要全面考虑冷却剂的选择、冷却器的设计、流量控制和温度控制等因素。

发动机冷却系统选型设计手册1. 引言本手册旨在提供有关发动机冷却系统选型设计的指导。

发动机冷却系统是确保发动机正常运行的关键组成部分，正确的选型设计能够有效降低发动机温度、提高热效率，并延长发动机寿命。

2. 冷却系统类型在选择冷却系统时，应考虑以下不同类型的冷却系统：- 水冷系统：使用水作为冷却介质，通过循环流动降低发动机温度。

- 气冷系统：通过气流使发动机表面散热，无需液体循环。

3. 关键设计参数在冷却系统选型设计过程中，以下关键参数需要考虑：- 发动机功率：决定所需冷却能力。

- 环境温度：影响冷却效果和冷却介质的选择。

- 散热器面积：与散热效率直接相关。

- 水泵流量：确保水冷系统正常循环。

4. 散热器选型散热器是水冷系统中的关键组件，选择适当的散热器可以有效降低发动机温度。

在选择散热器时，应考虑以下要素：- 散热器材质：铝合金散热器具有良好的散热性能和轻量化特性。

- 散热器面积：根据发动机功率和环境温度来确定合适的散热器面积。

- 散热器位置：将散热器放置在发动机前端以确保充足的气流。

5. 水泵选型水泵在水冷系统中起到推动冷却液流动的作用，选择适当的水泵对确保水冷系统正常运行至关重要。

在选择水泵时，应考虑以下要素：- 流量要求：根据发动机冷却需求确定所需的水泵流量。

- 功率要求：确保水泵具备足够的动力来推动冷却液流动。

- 材料选择：选用耐腐蚀材料以防止水泵受到腐蚀。

6. 结论本手册提供了发动机冷却系统选型设计的基本指导，包括冷却系统类型选择、关键设计参数的考虑、散热器和水泵的选型等。

通过正确的冷却系统选型设计，能够确保发动机的正常运行，提高热效率，并延长发动机寿命。

以上为发动机冷却系统选型设计手册的简要内容，详细内容可参考完整文档。

《发动机冷却系》教学设计教学设计教学目标：1.了解发动机冷却系统的基本原理和组成。

2.掌握不同类型发动机冷却系统的工作原理和工作过程。

3.能够运用所学知识进行故障排除和维修。

教学内容：1.发动机冷却系统的基本原理和组成。

2.水冷发动机的冷却系统工作原理和组成。

3.气冷发动机的冷却系统工作原理和组成。

4.不同类型发动机冷却系统的故障排除和维修。

教学步骤：Step 1：导入教师通过引入温度调节的场景，引起学生对发动机冷却系统的兴趣和思考，激发学生的学习兴趣。

Step 2：知识讲解教师首先向学生介绍发动机冷却系统的定义和重要性，以及其基本原理和组成部分。

通过教师的图示和示意图，让学生对发动机冷却系统的结构和工作原理有一个直观的了解。

Step 3：水冷发动机冷却系统讲解教师详细介绍水冷发动机的冷却系统工作原理和组成，包括水泵、散热器、热交换器、冷却液、风扇等。

通过示意图和动态图像，让学生更加深入地了解水冷发动机冷却系统的运作过程。

Step 4：气冷发动机冷却系统讲解教师详细介绍气冷发动机的冷却系统工作原理和组成，包括气冷式散热器、风扇、冷却风罩等。

同样通过示意图和动态图像，让学生理解气冷发动机冷却系统的工作原理和特点。

Step 5：发动机冷却系统故障排除和维修教师讲解不同类型发动机冷却系统的常见故障及其排除方法，包括故障现象的判断、故障原因的分析和解决方案的确定。

通过实际案例和操作演示，让学生学会运用所学知识进行故障排除和维修。

Step 6：梳理知识教师通过总结和梳理，帮助学生回顾所学知识，并进行知识巩固。

可以设计小组讨论或案例分析，让学生应用所学知识解决实际问题。

Step 7：作业布置教师布置相关的作业，要求学生运用所学知识，对实际发动机冷却系统进行故障排除和维修。

Step 8：课堂小结教师对本节课所学内容进行小结，并与学生进行互动，激发他们对发动机冷却系统的进一步思考和学习兴趣。

Step 9：拓展延伸。

汽车冷却系统的热力学设计及仿真汽车冷却系统是汽车的重要组成部分，也是关系到车辆运行效率和寿命的关键因素之一。

它主要通过循环冷却剂对汽车发动机的产热进行散热，维持发动机的正常温度和工作状态。

在这篇文章中，我们将从热力学角度出发，探讨汽车冷却系统的设计和仿真，以便更好地理解汽车冷却系统的工作原理和各种设计要素的影响。

第一部分：汽车冷却系统的基本原理汽车冷却系统的基本原理是利用流体工作介质对发动机产热的吸热和对周围环境的放热来控制发动机的温度。

具体来说，冷却系统通过水泵将冷却液循环流动在发动机块和缸盖的内外表面（也称为水道）上，以吸收产生的热量。

同时，通过散热器将冷却液中的热量辐射散发到周围空气中，从而完成对发动机的冷却。

此外，汽车冷却系统还与发动机的润滑系统、供油系统和排气系统等密切相关，组成整个汽车的运行系统。

第二部分：汽车冷却系统的设计和组成要素汽车冷却系统包括许多不同的组成部分，包括散热器、水泵、散热风扇、温度计、传感器等。

这些要素的选择和设计决定了整个汽车冷却系统的运行效率和可靠性。

以下是一些关键组成部分的简要介绍。

1. 散热器散热器是汽车冷却系统中最重要的部件之一，负责将发动机产生的热量辐射散发到周围环境中。

散热器主要由散热芯和空气导流罩两部分构成。

散热芯是一个由油管翅片和水槽组成的管道网络，通过这个网络使冷却泄漏在散热芯内壁。

空气导流罩位于散热器外部，用于将冷空气引入散热器内部，以加速热量散发。

散热器的设计和选择对冷却系统的整体效率至关重要。

2. 水泵水泵是冷却系统中的重要部件之一，主要负责将冷却剂从散热器中循环引入发动机以实现冷却。

水泵与发动机轴相连，利用轴上的齿轮或推力固定在发动机上。

以此来控制泵的转速。

水泵设计的好坏直接影响整个冷却系统的输送能力和循环速度。

3. 散热风扇散热风扇是冷却系统中的一个辅助部件，它起到加速将散热器表面的热量驱散到空气中的作用。

由于风扇的存在，汽车的冷却系统可以在行车时维持较好的冷却状态。

汽车冷却系统设计——叶海见汽车冷却系统设计 (1)一、概述 (2)二、要求 (2)三、结构 (2)四、设计要点 ............................................................................ 错误!未定义书签。

（一）散热器 ......................................................................... 错误!未定义书签。

（二）散热器悬置................................................................. 错误!未定义书签。

（三）风扇 ............................................................................. 错误!未定义书签。

（四）副水箱 (5)（五）连接水管 (6)（六）发动机水套 (6)五、设计程序 (6)六、匹配 (6)七、设计验证 (6)八、设计优化 (6)一、概述二、汽车对冷却系统的要求（一）汽车对冷却系统有如下几点要求1、保证发动机在任何工况下工作在最佳温度范围；2、保证启动后发动机能在短时间内达到最佳温度范围；3、保证散热器散热效率高，可靠性好，寿命长；4、体积小，重量轻，成本低；5、水泵，风扇消耗功率小，噪声低；6、拆装、维修方便。

（二）冷却系统问题对汽车的影响1、冷却不足时，会导致内燃机过热，充气系数下降，燃烧不正常（爆燃、早燃等），机油变质和烧损，零部件摩擦和磨损加剧（如活塞、活塞环和缸套咬伤，缸盖发生热疲劳裂纹等），引起内燃机的动力性、经济性、可靠性全面恶化。

2、冷却过剩时（40～50℃），汽油机混合气形成不良，机油被燃油稀释；柴油机工作粗暴，散热损失增加，零部件磨损加剧（比正常工作温度工作时大好几倍），也会使内燃机工作变坏。

汽车冷却系统设计毕业设计汽车冷却系统设计毕业设计汽车是现代社会不可或缺的交通工具之一，而汽车的冷却系统则是保证汽车正常运行的重要组成部分。

冷却系统的设计对汽车的性能和寿命有着直接的影响。

本文将探讨汽车冷却系统设计的一些关键要素，以及如何提升冷却系统的效能。

首先，冷却系统的设计需要考虑汽车发动机的热量产生和散热的原理。

发动机在工作过程中会产生大量的热量，如果不及时散热，就会导致发动机过热，从而影响汽车的性能和寿命。

因此，冷却系统应该能够高效地将发动机的热量散发出去，保持发动机的适宜工作温度。

其次，冷却系统的设计需要考虑汽车的使用环境和工况。

不同的使用环境和工况会对冷却系统的设计提出不同的要求。

例如，在高温环境下，冷却系统需要具备更强的散热能力；在高海拔地区，冷却系统需要考虑气压变化对散热效果的影响。

因此，冷却系统的设计需要根据实际情况进行合理的调整和改进。

第三，冷却系统的设计需要考虑材料的选择和结构的优化。

合适的材料能够提高散热效率和耐腐蚀性，从而延长冷却系统的使用寿命。

同时，优化冷却系统的结构可以提高冷却效果，减少能量损失。

例如，采用流线型设计的散热器可以增加冷却风扇的效率，提高散热效果。

第四，冷却系统的设计需要考虑节能环保的要求。

随着环境保护意识的提高，汽车冷却系统的设计也要朝着节能环保的方向发展。

例如，可以采用可再生能源来驱动冷却风扇，减少对传统能源的依赖；可以采用节能材料来制造冷却系统的组件，减少能量消耗。

最后，冷却系统的设计需要进行实验验证和优化。

通过实验，可以验证设计的可行性和效果，并对冷却系统进行进一步的优化。

例如，可以通过温度传感器监测发动机的温度变化，以评估冷却系统的性能。

同时，可以通过改变冷却系统的参数和结构，比如增加散热面积或改变冷却液的流动速度，来提升冷却系统的效能。

综上所述，汽车冷却系统设计是一项复杂而重要的工作。

它需要考虑发动机的热量产生和散热原理、使用环境和工况、材料选择和结构优化、节能环保要求等多个方面的因素。

发动机冷却和 xx 系统设计标准1.适用范围本设计标准适用于重型汽车冷却、中冷系统设计。

本设计标准规定了冷却、中冷系统设计中应遵循的通用原那么，和一般的设计方法。

2.设计原那么设计良好的冷却、中冷系统应该充分考虑以下几方面原那么：2.1 首先应优先考虑冷却、中冷系统的冷却能力问题。

其中所要求的冷却常数、中冷系统冷却效率及发动机进气温度等皆应一一满足。

2.2 冷却、中冷系统的安装方式及在整车中的合理位置也应充分考虑，不应有因为安装点位置及结构引起系统损坏或造成潜在易损坏因素。

系统在整车中的位置将影响其性能，应谨慎考虑。

2.3 冷却、中冷系统的管路应合理并力求简洁清晰。

防止因管路走向不合理而引起的系统内阻的增加和性能的下降。

2.4 冷却、中冷系统应有良好的保护装置，防止系统异常损坏和性能下降。

2.5 冷却、中冷系统的设计应考虑到装车工艺性要求和维修的接近性要求。

3.设计方法3.1 中冷器和散热器的设计、选择及安装：如果有足够的空间，冷却系统可以选用迎风面积大、芯子薄、散热效率高的热交换器。

在有风扇离合器控制风扇运作的情况下，应充分利用空间加大热交换器的尺寸，这样可以降低风扇的功耗和降低风扇工作噪声。

在无中冷器的情况下且无风扇离合器情况下，按经验推荐，发动机功率每 100 千瓦的散热器迎风面积应为0."3 ～0."375m2 之间。

由于排放法规要求，现代重型车上一般具有空空中冷系统。

所以在推荐迎风面积上稍作增加。

散热器散热面积〔冷侧〕的推荐值大概为：0."1 ～0."16 m2/kW( 发动机功率 )。

在中冷系统布置空间足够时，一般推荐采用一字流向的中冷器，反之那么为U 型流向的中冷器。

因为U 型的中冷器的内阻大于一字流的中冷器。

另外中冷器气室应尽量防止遮蔽散热器芯子太多面积。

中冷器和散热器的芯子可参考以往系统配置，因为主片模具价格较贵，如无必要，尽量采用同样的管型和散热带波高。

航空航天发动机冷却系统的优化设计一、引言随着科技的不断发展，新一代航空航天发动机的性能和要求也在不断提高。

而航空航天发动机的运转所产生的高温是对其材料和结构的考验，因此需要尽可能优化发动机的冷却系统设计。

二、航空航天发动机的冷却系统航空航天发动机的冷却系统主要是通过燃油、外界空气和液压系统进行的。

1. 燃油冷却系统燃油是一种很好的冷却介质，因为它的比热和比重比大多数液体都要高，同时也易于获取。

燃油冷却系统主要是通过将冷却剂（燃油）从油箱送往发动机的冷却器，后者通常需要安装在发动机的内侧或者外侧，以确保发动机各部位的平均温度。

2. 外界空气冷却系统外界空气冷却系统包括通过传统空气冷却或者环形排气口冷却实现。

后者原理是将喷出的燃气通过口型的设计使其环绕着发动机流转，以达到冷却的目的，环形排气口冷却系统的优点是比空气冷却要省油，容易实现，但其缺点则是复杂性大，设计时间长短不等。

3. 液压冷却系统液压冷却系统是指通过控制来控制液体的流量，以从而达到冷却的目的。

液压冷却方式类型很多，其中与发动机直接相关的设计包括风扇盘冷却、油冷器风扇冷却、涡轮叶轮冷却等。

三、航空航天发动机冷却系统的优化设计冷却系统在设计时需要考虑发动机的各种参数，如温度、风速等等，同时也需要根据冷却介质的不同来进行区别设计。

以下是几个优化设计的建议：1. 优化系统设计在设计冷却系统时需要优化设计，例如在系统中加入多个冷却器，以形成“环”形的冷却循环，从而避免出现热点或冷点。

此外，针对性的设计能避免WTS（Water Trap System，出水分离系统）的堵塞等问题，继而保障冷却系统的正常运作。

2. 优化涡轮叶轮的冷却涡轮叶轮是核取系统中最重要的部分，其冷却设计将直接影响整个发动机的运行。

因此，需要采用非常严格的要求进行设计，以确保叶轮的温度控制在合理范围内。

一种常见的方式是通过加热或减速控制叶轮的运动轨迹。

3. 优化空气冷却系统外界空气冷却系统需要考虑的因素非常多，如温度、湿度等等。

汽车发动机冷却系统散热器建模仿真与设计汽车发动机冷却系统散热器是发动机冷却系统的关键组件之一，其功能是通过将发动机产生的热量转移到空气中，以保持发动机的正常工作温度。

在汽车发动机运行过程中，冷却系统散热器能在较短的时间内将大量的热量散发到周围环境中，确保发动机在适宜的温度下运行。

为了更好地理解冷却系统散热器的工作原理和性能，可以进行建模仿真与设计。

下面将从原理介绍、建模与仿真、设计优化三个方面进行详细阐述。

首先，针对冷却系统散热器的工作原理，需要了解其热传导和对流散热。

冷却系统散热器通常由许多金属管组成，管内流通着冷却剂，发动机冷却水通过这些管子被加热，然后通过热对流和传导的方式将热量传递到空气中。

所以，对于散热器的建模仿真，需要考虑热传导和热对流的过程。

其次，进行冷却系统散热器的建模仿真时，可以选择使用计算流体力学（CFD）软件，如ANSYS Fluent，进行数值计算。

通过在软件中设置相应的几何模型、流场边界条件和物理模型等参数，可以模拟冷却系统散热器中的热传导和对流过程，并获取温度场和流场等相关数据。

这样可以对散热器的工作性能进行评估和分析，找出潜在的热点区域和流动不畅现象，并进行优化设计。

最后，针对冷却系统散热器的设计优化，可以根据仿真结果进行改进。

例如，通过改变散热器的几何结构，如增加散热片的数量和间距，优化冷却剂的流动路径，以提高散热效果；或者改变材料的导热性质，以改变热量的传导方式。

同时，也可以调整冷却系统的其他组件，如水泵、散热风扇等，以提高整个冷却系统的效能。

总之，通过对汽车发动机冷却系统散热器进行建模仿真与设计，可以更好地理解其工作原理和性能，并找出潜在问题及提升空间，从而为冷却系统散热器的工程设计提供参考和指导。

矿用车发动机冷却系统的优化设计矿用车作为重型机械设备，在矿山中扮演着重要角色。

为了保障矿用车灵活性、效率性以及安全性能，车辆发动机冷却系统的优化设计显得尤为重要。

矿用车由于在作业过程中面临着高温、大风量、重载等特殊环境，因此需要更为灵活、高效的冷却系统。

矿用车发动机冷却系统需要具备能快速降温的功能。

切换矿山不同矿区时，由于矿区不同，矿用车在作业时会面对不同的气候条件和地形条件，因此，矿用车的发动机冷却系统应具有较强的适应性才能满足不同场地的作业要求。

发动机冷却系统是矿用车的重要组成部分之一，常用的发动机冷却系统包括水冷、风冷等。

水冷发动机冷却系统通常采用水箱、水泵、水管、水道、散热器等组成，水泵负责将冷却水通过水管送到散热器，待散热器进行热交换，将热量散发出去，在散热器处变成冷却水后再回流到水箱中。

而风冷发动机采用散热片、风扇等组成，散热片和风扇负责将热量通过自然或人工的方式散发出去。

针对矿用车发动机的工作特点，优化冷却系统设计，可以让矿用车在作业时保持较好的温度，提高作业效率，同时也可以减少对机械的损伤。

下面是优化矿用车发动机冷却系统的一些方法：1. 优化水泵结构：水泵是水冷发动机冷却系统的核心组件，实现冷却系统的快速循环。

因此，矿用车的水泵必须具备出水量大、压力稳定、便于维修等特点。

可以优化水泵叶轮和流道的形状，减少涡流的损失，提高水泵的效率，增强水泵输送水量和压力。

2. 优化散热器设计：散热器是水冷发动机冷却系统的另一个重要组成部分。

矿用车的散热器必须可以实现高效的散热，同时又要兼顾强度和可靠性。

优化散热器的设计，可以采用增加散热面积、调整散热格子尺寸等方式提高散热效果。

同时，在散热器材料上更换更为优质、导热性好的材料，提高散热器耐用度和稳定性。

3. 优化风扇的结构：风扇是风冷发动机冷却系统最关键的组成部分，实现对发动机进行有效的散热。

优化风扇的设计，可以在同一功率下实现更大的风量和气流速度，提高发动机在散热时的效率。
