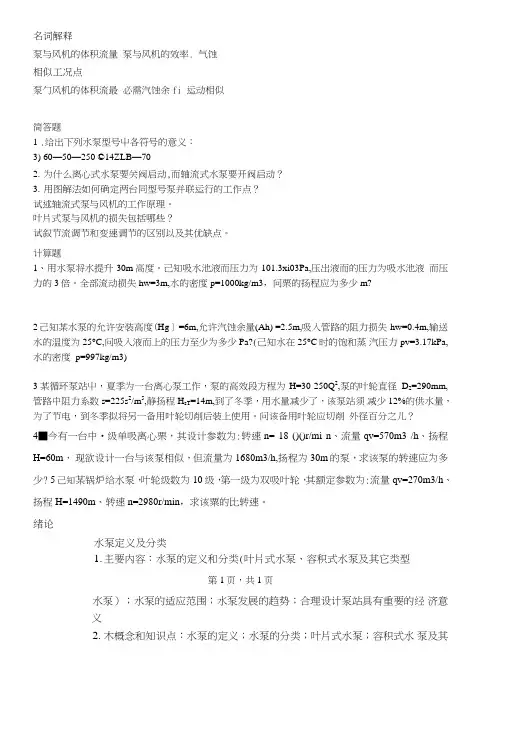

名词解释泵与风机的体积流量泵与风机的效率. 气蚀相似工况点泵勹风机的体积流最必需汽蚀余fi 运动相似简答题1 .给出下列水泵型号屮各符号的意义：3) 60—50—250 ©14ZLB—702.为什么离心式水泵要关阀启动,而轴流式水泵要开阀启动？3.用图解法如何确定两台同型号泵并联运行的工作点？试述轴流式泵与风机的工作原理。
叶片式泵与风机的损失包括哪些？试叙节流调节和变速调节的区别以及其优缺点。
计算题1、用水泵将水提升30m高度。
己知吸水池液而压力为101.3xi03Pa,压岀液而的压力为吸水池液而压力的3倍。
全部流动损失hw=3m,水的密度p=1000kg/m3，问栗的扬程应为多少m?2己知某水泵的允许安装高度(Hg〕=6m,允许汽蚀余量(Ah) =2.5m,吸入管路的阻力损失hw=0.4m,输送水的温度为25°C,问吸入液而上的压力至少为多少Pa?(己知水在25°C时的饱和蒸汽压力pv=3.17kPa,水的密度p=997kg/m3)3某循环泵站屮，夏季为一台离心泵工作，泵的高效段方程为H=30-250Q2,泵的叶轮直径D2=290mm,管路中阻力系数s=225s2/m5,静扬程H sT=14m,到了冬季，用水量减少了，该泵站须减少12%的供水量，为了节电，到冬季拟将另一备用叶轮切削后装上使用。
问该备用叶轮应切削外径百分之儿？4■今有一台中•级单吸离心栗，其设计参数为:转速n= 18 ()()r/mi n、流量qv=570m3 /h、扬程H=60m，现欲设计一台与该泵相似，但流量为1680m3/h,扬程为30m的泵，求该泵的转速应为多少? 5己知某锅炉给水泵，叶轮级数为10级，第一级为双吸叶轮，其额定参数为:流量qv=270m3/h、扬程H=1490m、转速n=2980r/min，求该粟的比转速。
绪论水泵定义及分类1.主要内容：水泵的定义和分类(叶片式水泵、容积式水泵及其它类型第1页，共1页水泵）；水泵的适应范围；水泵发展的趋势；合理设计泵站具有重要的经济意义2.木概念和知识点：水泵的定义；水泵的分类；叶片式水泵；容积式水泵及其它类型水泵；水泵的工作原理第一章叶片式水泵第一节离心泵的工作原理1.主要内容：根据叶轮出水的水流方向，叶片式水泵分为：离心泵、轴流泵、混流泵；离心泵应用最广泛；离心泵的工作原理2.基本概念和知识点：离心泵、轴流泵、混流泵、离心泵的工作原理第二节离心泵的主要零件1.主要内容：叶片泵构造及零部件作用2.基本概念和知识点：叶轮（又称工作轮，属转动件）、单吸式叶轮、双吸式叶轮、封闭式叶轮、敞开式叶轮、半敞开式叶轮；泵轴（属转动件）；栗壳（属固定件）；泉座（属固定件）；填料盒（属连接件）；减漏环（属连接件）；轴承座（属连接件）；联轴器（属连接件）3.问题与应用（能力要求）：识读水泵构造图第三节叶片泵的基本性能参数1.主要内容：掌握叶片泵工作参数的意义、计算方法2.基本概念和知识点：水泵流量（Q）、水泵扬程（H）、比能E、总水头Z、轴功率（N）、有效功率N u、效率77、转速（n）、允许吸上真空高度（Hs）及气蚀余量（Hsv）、水泵铭牌第四节离心泵的基本方程式1.主要内容：了解叶片泵基本方程的推导2.基本概念和知识点：径向分速、切向分速、叶片进水角成（〜，与+反向延长线夹角）、叶片出水角爲（〜2与112反向延长线夹角）、理论扬程H T、动扬程H2、势扬程hh3.叶片泵基本方程的意义第五节离心泵装置的总扬程1.主要内容：推导水泵扬程公式H = H d + H v和H=H ST+I/7---------------------------------- 第2页，共2页-------------------------------------2.基木概念和知识点：水泵的吸水方式（吸入式、自灌式）、水泵静扬程、吸水地形高度、压水地形高度、水泵扬程公式H = Hd + H v和H=H ST+工A 3.问题与应用（能力要求）:理解水泵扬程公式H = H d+H v和H=H ST+^/I 各项的物理意义及其使用条件第六节离心泵的特性曲线1.主要内容：叶片泵性能曲线的实用意义以及离心泵、混流泵、轴流泵等性能曲线的特点；试验性能曲线和实际工程使用的性能曲线的绘制及其应用。

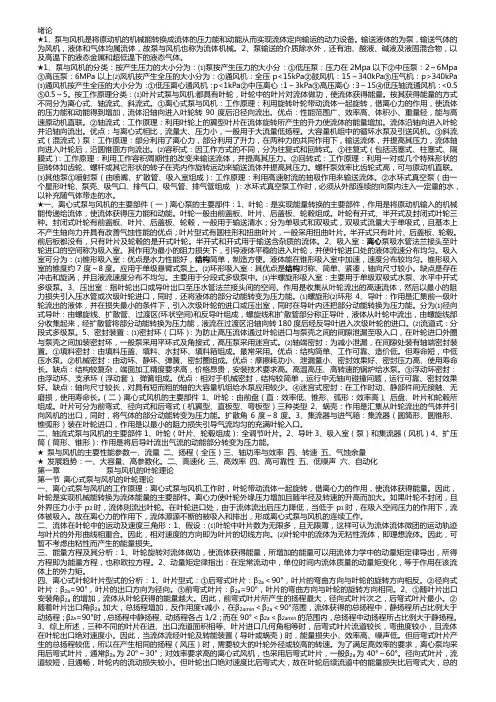

绪论★1、泵与风机是将原动机的机械能转换成流体的压力能和动能从而实现流体定向输运的动力设备。
输送液体的为泵，输送气体的为风机，液体和气体均属流体，故泵与风机也称为流体机械。
2、泵输送的介质除水外，还有油、酸液、碱液及液固混合物，以及高温下的液态金属和超低温下的液态气体。

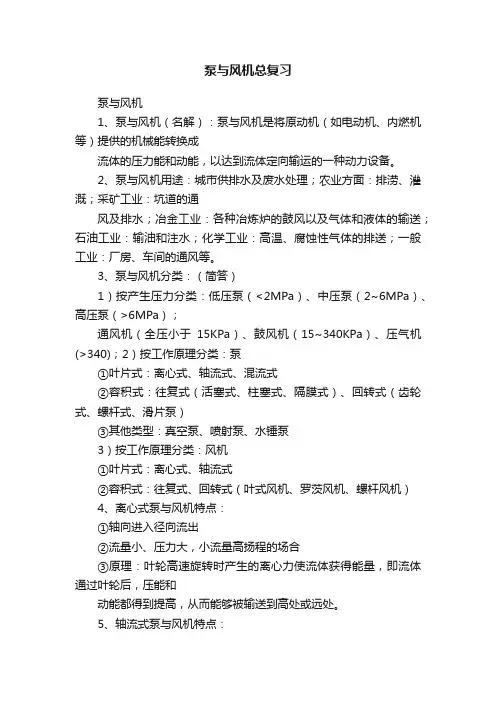

★1、泵与风机的分类：按产生压力的大小分为：⑴泵按产生压力的大小分：①低压泵：压力在2Mpa以下②中压泵：2～6Mpa ③高压泵：6MPa以上⑵风机按产生全压的大小分为：①通风机：全压p<15kPa②鼓风机：15～340kPa③压气机：p>340kPa ⑶通风机按产生全压的大小分为：①低压离心通风机：p<1kPa②中压离心：1～3kPa③高压离心：3～15④低压轴流通风机：<0.5⑤0.5～5。
按工作原理分类：⑴叶片式泵与风机:都具有叶轮，叶轮中的叶片对流体做功，使流体获得能量。
按其获得能量的方式不同分为离心式、轴流式、斜流式。
①离心式泵与风机：工作原理：利用旋转叶轮带动流体一起旋转，借离心力的作用，使流体的压力能和动能得到增加，流体沿轴向进入叶轮转90度后沿径向流出。
优点：性能范围广、效率高、体积小、重量轻，能与高速原动机直联。
②轴流式：工作原理：利用叶轮上的翼型叶片在流体旋转所产生的升力使流体的能量增加。
流体沿轴向进入叶轮并沿轴向流出。
优点：与离心式相比，流量大、压力小，一般用于大流量低扬程。
大容量机组中的循环水泵及引送风机。
③斜流式（混流式）泵：工作原理：部分利用了离心力，部分利用了升力，在两种力的共同作用下，输送流体，并提高其压力，流体轴向进入叶轮后，沿圆锥面方向流出。
⑵容积式：因工作方式的不同，分为往复式和回转式。
①往复式（包括活塞式、柱塞式、隔膜式）：工作原理：利用工作容积周期性的改变来输送流体，并提高其压力。
②回转式：工作原理：利用一对或几个特殊形状的回转体如齿轮、螺杆或其它形状的转子在壳内作旋转运动来输送流体并提高其压力。

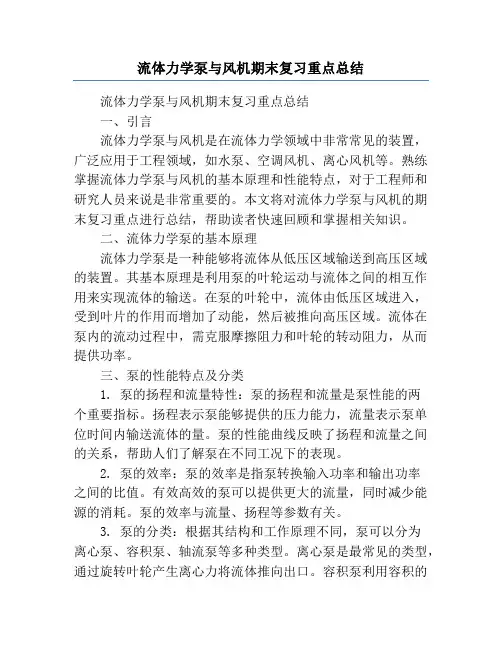

流体力学泵与风机期末复习重点总结流体力学泵与风机期末复习重点总结一、引言流体力学泵与风机是在流体力学领域中非常常见的装置，广泛应用于工程领域，如水泵、空调风机、离心风机等。
熟练掌握流体力学泵与风机的基本原理和性能特点，对于工程师和研究人员来说是非常重要的。
本文将对流体力学泵与风机的期末复习重点进行总结，帮助读者快速回顾和掌握相关知识。
二、流体力学泵的基本原理流体力学泵是一种能够将流体从低压区域输送到高压区域的装置。
其基本原理是利用泵的叶轮运动与流体之间的相互作用来实现流体的输送。
在泵的叶轮中，流体由低压区域进入，受到叶片的作用而增加了动能，然后被推向高压区域。
流体在泵内的流动过程中，需克服摩擦阻力和叶轮的转动阻力，从而提供功率。
三、泵的性能特点及分类1. 泵的扬程和流量特性：泵的扬程和流量是泵性能的两个重要指标。
扬程表示泵能够提供的压力能力，流量表示泵单位时间内输送流体的量。
泵的性能曲线反映了扬程和流量之间的关系，帮助人们了解泵在不同工况下的表现。
2. 泵的效率：泵的效率是指泵转换输入功率和输出功率之间的比值。
有效高效的泵可以提供更大的流量，同时减少能源的消耗。
泵的效率与流量、扬程等参数有关。
3. 泵的分类：根据其结构和工作原理不同，泵可以分为离心泵、容积泵、轴流泵等多种类型。
离心泵是最常见的类型，通过旋转叶轮产生离心力将流体推向出口。
容积泵利用容积的变化来实现流体输送。
轴流泵则是通过推力来推动流体。
四、风机的基本原理及特点风机是一种将气体（如空气）转化为动能的装置，常用于通风、循环等工程领域。
风机与泵类似，但在工作原理和性能特点上有所不同。
1. 风机的工作原理：风机通过旋转叶轮产生了气流的动能，然后将其传递给周围的空气，使空气流动起来。
在风机内部，气流具有一定的压力差，使得气体在风机内不断循环流动。
2. 风机的性能特点：与泵相比，风机的压力增加较小，但流量较大。
风机性能的评估指标主要包括气流量和压力增加。

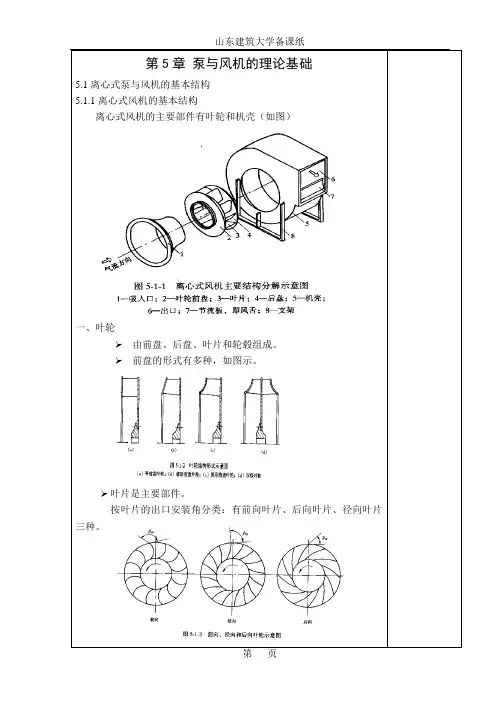

一、叶轮由前盘、后盘、叶片和轮毂组成。
前盘的形式有多种，如图示。
叶片是主要部件。
按叶片的出口安装角分类：有前向叶片、后向叶片、径向叶片二、机壳由蜗壳、进风口和风舌等零部件组成。
1）蜗壳蜗壳是由蜗板和左右两块侧板焊接或咬口而成。
作用：●是收集从叶轮出来的气体；二．泵壳三、泵座四、轴封装置离心式泵与风机的工作原理和性能参数离心式泵与风机的工作原理叶轮随原动机的轴转时，叶片间的流体也随叶轮高速旋转，受到离心力的作用，被甩出叶轮的出口。
被甩出的流体挤入机（泵）壳后，机（泵）壳内流体压强增高，最后被导向泵或风机的出口排出。
同时，叶轮中心由于流体被甩出而形成真空，外界的流体在大气压沿泵或风机的进口吸入叶轮，如此源源不断地输送流体。
当叶轮旋转时，在叶片进口“另一方面又沿叶片方向作相对流动，其相对速度为流体在进、出口处的绝对速度v应为为了便于分析，将绝对速度v分解为与流量有关的径向分速度vr和与压力有关的切向分速vu。
径向分速度的方向与半径方向相同，切向分速与叶轮的圆周运速度v和u之间的夹角叫做叶片的工作角离心式泵与风机的基本方程—欧拉方程假定把它当做一元流动来讨论，也就是用流束理论进行分析。
这些基本假定是：）流动为恒定流）流体为不可压缩流体）叶轮的叶片数目为无限多，叶片厚度（涡，在（如图），0.75~0.85，它说明了涡流欧拉方程的物理意义在速度三角形中，由余弦定理得：v2cosα= u2+v2-2u2v u2，2（u22+v22–w22）/2（u12+v12–w12）/2泵与风机的损失与效率5. 4. 1流动损失与流动效率、流动损失根本原因：流体具有粘性、进口损失流体进入叶道之前发生了预旋转，叶片做功减小，使气流角发生了旋转，理论扬程下降。
它与流量差的平方成正比。
）D25.5性能曲线及叶型对性能的影响5. 5. 1泵与风机的理论特性曲线1、三种性能曲线A、H=f1（Q）；B、N=f2（Q）；C、η=f3（Q）。
泵与风机绪论、第一章～第二章：泵与风机的工作原理基本概念：1、泵与风机的主要类型；2、泵、风机的主要工作参数；3、离心泵的结构与主要部件；4、离心风机与轴流风机的结构、主要部件；5、离心式与轴流式涡轮机的速度三角形；6、泵与风机（离心式和轴流式）的欧拉（能量）方程式和理论特性方程；7、反应度以及前、中、后弯叶片涡轮机的特点；8、泵与风机的内损失（水力损失、容积损失及机械损失）及实际特性曲线；9、泵与风机的功率损失；10、叶栅的概念及其主要几何参数；11、轴流式涡轮机等环量设计的概念；12、轴流式涡轮机的沿叶片高度的气流变化；13、工况点、工况参数与额定工况参数掌握的基本理论：1、泵与风机的工作原理及其额定工况参数计算2、绘制泵与风机的速度三角形；3、泵与风机速度参数与理论压头和压头特性计算。
4、泵与风机工况点的确定第三章：涡轮机的相似理论基本概念：1、泵与风机的相似概念；2、相似泵与风机对应工况的概念；3、类型（系列）的概念；4、比转速的概念。
掌握的基本理论与方程：1、比例定律的应用及其属性；2、类型特性与个别特性参数的计算；3、比转速的计算；4、泵与风机的相似换算。
第四章：泵的汽蚀基本概念：1、汽蚀现象及影响；2、汽蚀产生的原因3、允许吸上高度与汽蚀余量掌握的基本原理与方程：1、吸上高度计算第五章：泵与风机运行基本概念：1、管路或管网特性方程与曲线；2、工况及其确定方法；3、泵与风机工作的条件4、泵与风机的调节方法。
掌握的基本理论：1、绘制泵与风机在管网上工作的工况图；2、绘制泵与风机联合工作的等效特性曲线及确定工况；3、风机变转速调节的工况参数计算。

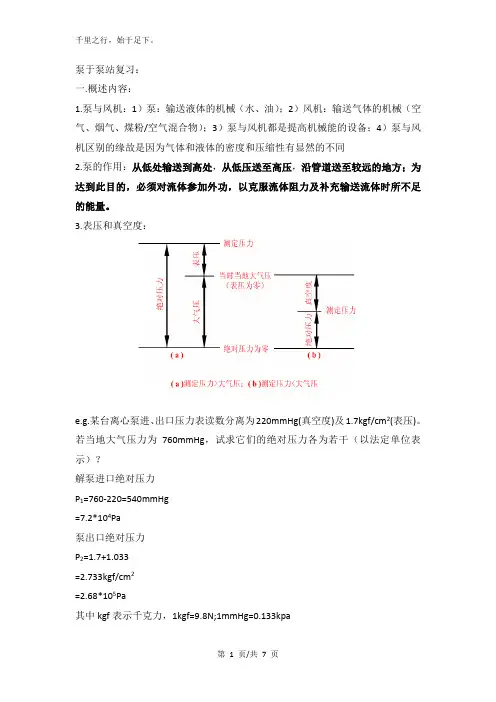

泵于泵站复习：一.概述内容：1.泵与风机：1）泵：输送液体的机械（水、油）；2）风机：输送气体的机械（空气、烟气、煤粉/空气混合物）；3）泵与风机都是提高机械能的设备；4）泵与风机区别的缘故是因为气体和液体的密度和压缩性有显然的不同2.泵的作用：从低处输送到高处，从低压送至高压，沿管道送至较远的地方；为达到此目的，必须对流体参加外功，以克服流体阻力及补充输送流体时所不足的能量。
3.表压和真空度：e.g.某台离心泵进、出口压力表读数分离为220mmHg(真空度)及1.7kgf/cm2(表压)。
若当地大气压力为760mmHg，试求它们的绝对压力各为若干（以法定单位表示）？解泵进口绝对压力P1=760-220=540mmHg=7.2*104Pa泵出口绝对压力P2=1.7+1.033=2.733kgf/cm2=2.68*105Pa其中kgf表示千克力，1kgf=9.8N;1mmHg=0.133kpa第 1 页/共7 页4.伯努利方程1），适用于不可压缩非粘性的流体。
Gz为单位质量液体所具有的位能p/ρ为单位质量液体所具有的静压能因质量为m、速度为u的流体所具有的动能为mu2/2，u2/2为单位质量流体所具有的动能作用：分析和解决流体输送有关的问题，用于液体流动过程中流量的测定，以及调节阀流通能力的计算2）按照伯努利方程可以知道，倘若想从下向上送水，倘若不开泵，得到上面的流速不存在，因此表明，泵是流体输送机械，能够对流体做功，提供能量第一节：水泵与水泵站1.环境工程给排水主要包括：给水输送、污水排放、单元设备进水、冲洗2.泵：是输送液体或使液体增压的机械。
它将原动机的机械能或其他外部能量传送给液体，使液体能量增强。
3.泵在各个部门的应用。
异常耗电4.泵站；由形式和规格不同的多个泵单元组成的有机枢纽5.市政给排水：取水泵站：一级；输送至用户：二级泵站6.泵是生产设备中主要能源消耗者（95—98%）——所以合理设置是降低能源消耗的主要途径7.发展趋势：大型化容量化；高扬程化高速化；系列化，通用化，标准化——三化8.泵的分类：按驱动主意分：电动泵和水轮泵等；按结构可分：单级泵和多级泵；按用途可分：锅炉给水泵和计量泵等；按输送液体的性质可分：水泵、油泵和泥浆泵等。

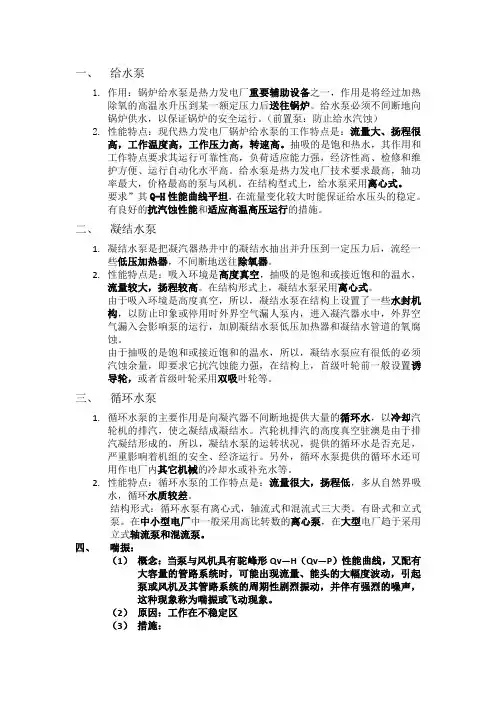

一、给水泵1.作用：锅炉给水泵是热力发电厂重要辅助设备之一，作用是将经过加热除氧的高温水升压到某一额定压力后送往锅炉。
给水泵必须不间断地向锅炉供水，以保证锅炉的安全运行。
（前置泵：防止给水汽蚀）2.性能特点：现代热力发电厂锅炉给水泵的工作特点是：流量大、扬程很高，工作温度高，工作压力高，转速高。
抽吸的是饱和热水，其作用和工作特点要求其运行可靠性高，负荷适应能力强，经济性高、检修和维护方便、运行自动化水平高。
给水泵是热力发电厂技术要求最高，轴功率最大，价格最高的泵与风机。
在结构型式上，给水泵采用离心式。
要求”其Q-H性能曲线平坦，在流量变化较大时能保证给水压头的稳定。
有良好的抗汽蚀性能和适应高温高压运行的措施。
二、凝结水泵1.凝结水泵是把凝汽器热井中的凝结水抽出并升压到一定压力后，流经一些低压加热器，不间断地送往除氧器。
2.性能特点是：吸入环境是高度真空，抽吸的是饱和或接近饱和的温水，流量较大，扬程较高。
在结构形式上，凝结水泵采用离心式。
由于吸入环境是高度真空，所以，凝结水泵在结构上设置了一些水封机构，以防止印象或停用时外界空气漏人泵内，进入凝汽器水中，外界空气漏入会影响泵的运行，加剧凝结水泵低压加热器和凝结水管道的氧腐蚀。
由于抽吸的是饱和或接近饱和的温水，所以，凝结水泵应有很低的必须汽蚀余量，即要求它抗汽蚀能力强，在结构上，首级叶轮前一般设置诱导轮，或者首级叶轮采用双吸叶轮等。
三、循环水泵1.循环水泵的主要作用是向凝汽器不间断地提供大量的循环水，以冷却汽轮机的排汽，使之凝结成凝结水。
汽轮机排汽的高度真空驻澳是由于排汽凝结形成的，所以，凝结水泵的运转状况，提供的循环水是否充足，严重影响着机组的安全、经济运行。
另外，循环水泵提供的循环水还可用作电厂内其它机械的冷却水或补充水等。
2.性能特点：循环水泵的工作特点是：流量很大，扬程低，多从自然界吸水，循环水质较差。
结构形式：循环水泵有离心式，轴流式和混流式三大类。

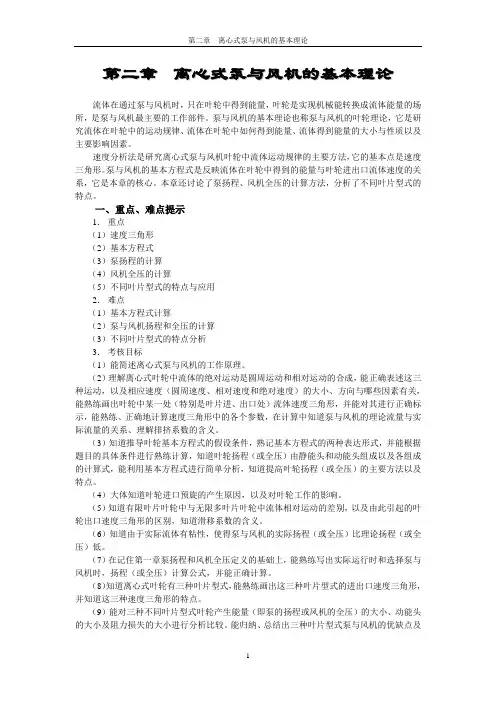

第二章离心式泵与风机的基本理论流体在通过泵与风机时，只在叶轮中得到能量，叶轮是实现机械能转换成流体能量的场所，是泵与风机最主要的工作部件。
泵与风机的基本理论也称泵与风机的叶轮理论，它是研究流体在叶轮中的运动规律、流体在叶轮中如何得到能量、流体得到能量的大小与性质以及主要影响因素。
速度分析法是研究离心式泵与风机叶轮中流体运动规律的主要方法，它的基本点是速度三角形。
泵与风机的基本方程式是反映流体在叶轮中得到的能量与叶轮进出口流体速度的关系，它是本章的核心。
本章还讨论了泵扬程、风机全压的计算方法，分析了不同叶片型式的特点。
一、重点、难点提示1．重点（1）速度三角形（2）基本方程式（3）泵扬程的计算（4）风机全压的计算（5）不同叶片型式的特点与应用2．难点（1）基本方程式计算（2）泵与风机扬程和全压的计算（3）不同叶片型式的特点分析3．考核目标（1）能简述离心式泵与风机的工作原理。
（2）理解离心式叶轮中流体的绝对运动是圆周运动和相对运动的合成，能正确表述这三种运动，以及相应速度（圆周速度、相对速度和绝对速度）的大小、方向与哪些因素有关，能熟练画出叶轮中某一处（特别是叶片进、出口处）流体速度三角形，并能对其进行正确标示，能熟练、正确地计算速度三角形中的各个参数，在计算中知道泵与风机的理论流量与实际流量的关系、理解排挤系数的含义。
（3）知道推导叶轮基本方程式的假设条件，熟记基本方程式的两种表达形式，并能根据题目的具体条件进行熟练计算，知道叶轮扬程（或全压）由静能头和动能头组成以及各组成的计算式，能利用基本方程式进行简单分析，知道提高叶轮扬程（或全压）的主要方法以及特点。
（4）大体知道叶轮进口预旋的产生原因，以及对叶轮工作的影响。
（5）知道有限叶片叶轮中与无限多叶片叶轮中流体相对运动的差别，以及由此引起的叶轮出口速度三角形的区别，知道滑移系数的含义。
（6）知道由于实际流体有粘性，使得泵与风机的实际扬程（或全压）比理论扬程（或全压）低。

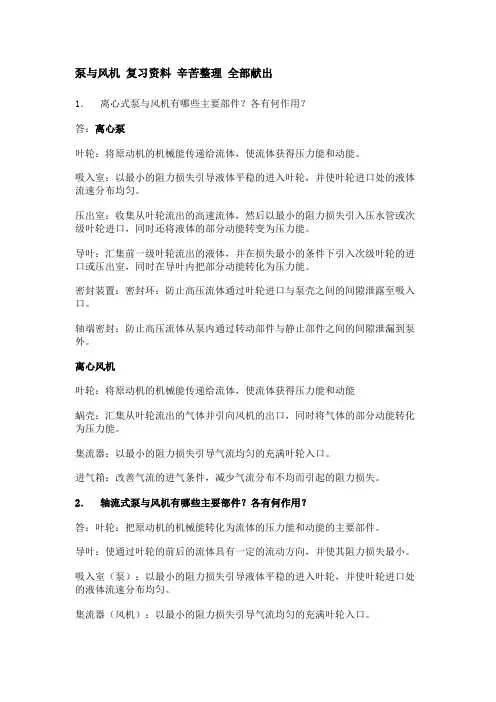

泵与风机复习资料辛苦整理全部献出1．离心式泵与风机有哪些主要部件？各有何作用？答：离心泵叶轮：将原动机的机械能传递给流体，使流体获得压力能和动能。
吸入室：以最小的阻力损失引导液体平稳的进入叶轮，并使叶轮进口处的液体流速分布均匀。
压出室：收集从叶轮流出的高速流体，然后以最小的阻力损失引入压水管或次级叶轮进口，同时还将液体的部分动能转变为压力能。
导叶：汇集前一级叶轮流出的液体，并在损失最小的条件下引入次级叶轮的进口或压出室，同时在导叶内把部分动能转化为压力能。
密封装置：密封环：防止高压流体通过叶轮进口与泵壳之间的间隙泄露至吸入口。
轴端密封：防止高压流体从泵内通过转动部件与静止部件之间的间隙泄漏到泵外。
离心风机叶轮：将原动机的机械能传递给流体，使流体获得压力能和动能蜗壳：汇集从叶轮流出的气体并引向风机的出口，同时将气体的部分动能转化为压力能。
集流器：以最小的阻力损失引导气流均匀的充满叶轮入口。
进气箱：改善气流的进气条件，减少气流分布不均而引起的阻力损失。
2．轴流式泵与风机有哪些主要部件？各有何作用？答：叶轮：把原动机的机械能转化为流体的压力能和动能的主要部件。
导叶：使通过叶轮的前后的流体具有一定的流动方向，并使其阻力损失最小。
吸入室（泵）：以最小的阻力损失引导液体平稳的进入叶轮，并使叶轮进口处的液体流速分布均匀。
集流器（风机）：以最小的阻力损失引导气流均匀的充满叶轮入口。
扩压筒：将后导叶流出气流的动能转化为压力能。
3. 离心式泵与风机有哪几种叶片形式？各对性能有何影响？为什么离心泵均采用后弯式叶片？答：后弯式：＜90°时，cot为正值，越小，cot越大，则越小。
即随不断减小，亦不断下降。
当减小到等于最小角时，。
径向式：=90°时，cot =0，=。
前弯式：＞90°时，cot为负值，越大，cot越小，则越大即随不断增大，亦不断增大。
当增加到等于最大角时，。
以上分析表明，随叶片出口安装角的增加，流体从叶轮获得的能量越大。
