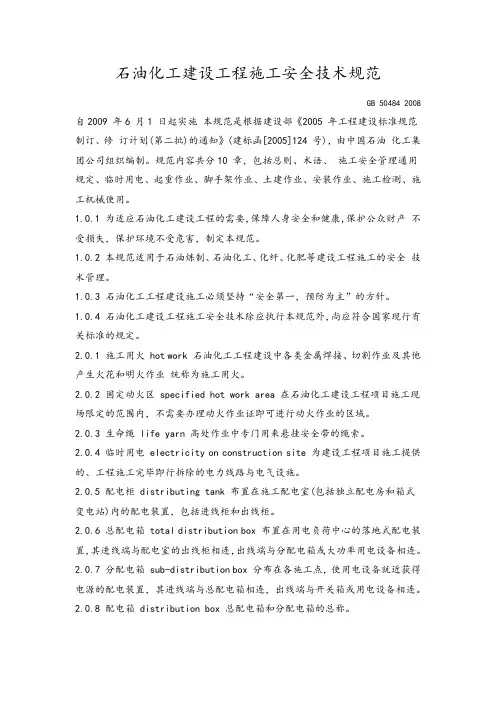

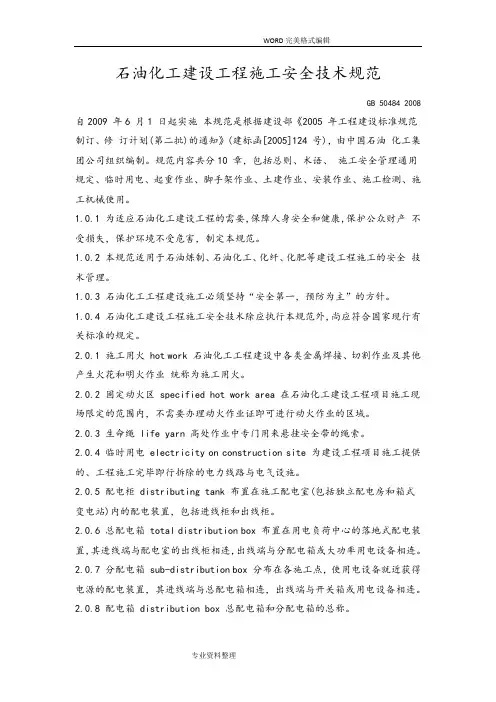

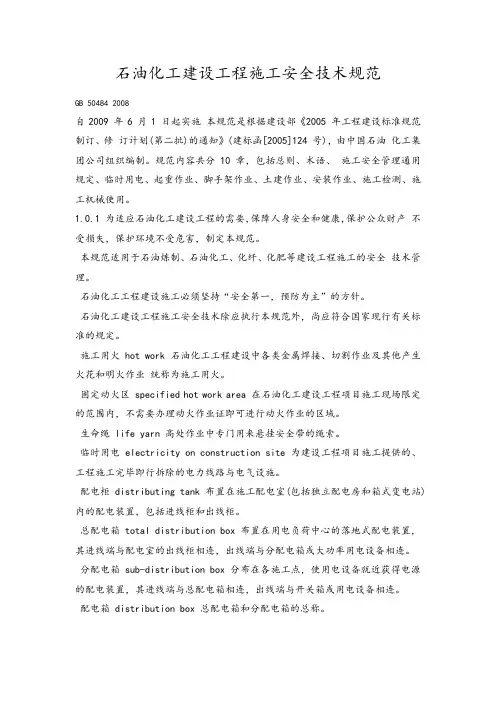

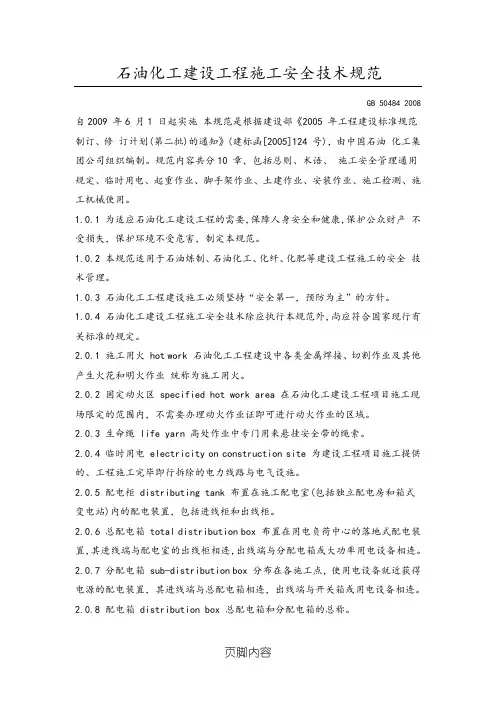

GB 50484 石油化工建设工程施工安全技术规范

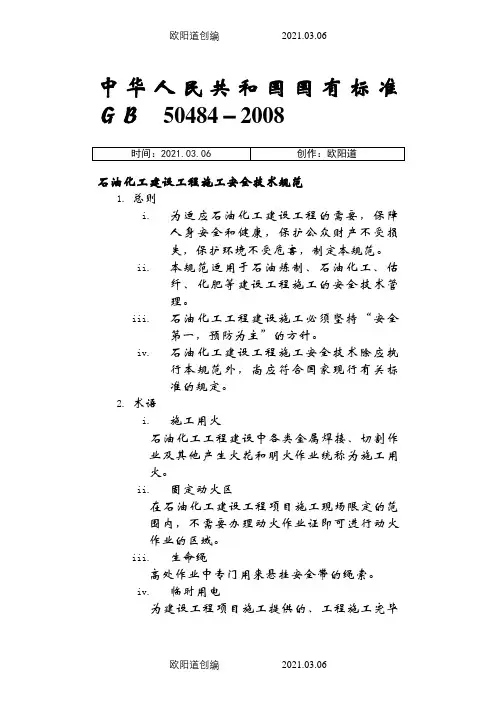

中华人民共和国国有标准ＧＢ50484－2008

石油化工建设工程施工安全技术规范

1.总则

i.为适应石油化工建设工程的需要，保障人身安全和健康，保护

公众财产不受损失，保护环境不受危害，制定本规范。

ii.本规范适用于石油炼制、石油化工、估纤、化肥等建设工程施工的安全技术管理。

iii.石油化工工程建设施工必须坚持“安全第一，预防为主”的方针。

iv.石油化工建设工程施工安全技术除应执行本规范外，尚应符合国家现行有关标准的规定。

2.术语

i.施工用火

石油化工工程建设中各类金属焊接、切割作业及其他产生火花和明火作

业统称为施工用火。

ii.固定动火区

在石油化工建设工程项目施工现场限定的范围内，不需要办理动火作业

证即可进行动火作业的区域。

iii.生命绳

高处作业中专门用来悬挂安全带的绳索。

iv.临时用电

为建设工程项目施工提供的、工程施工完毕即行拆除的电力线路与电气

设施。

v.配电柜

布置在施工配电室（包括独立配电房和箱式变电站）内的配电装置，包

括进线柜和出线柜。

vi.总配电箱

布置在用电负荷中心的落地式配电装置，其进线端与配电室的出线柜相

连，出线端与分配箱或大功率用电设备相连。

vii.分配电箱

分布在各施工点，使用电设备就近获得电源的配电装置，其进线端与总

配电箱相连，出线端与开关箱或用电设备相连。

2.0.8 配电箱

总配电箱和分配电箱的总称。

viii.开关箱

末级配电装置，其进线端与分配电箱相连，出线端与用电设备相连。

ix.低压

交流对地额定电压在1ＫＶ及以下的电压。

2.0.11 高压

交流对地额定电压在1ＫＶ以上的电压。

x.安全特低电压

用安全隔离变压器与电力电源隔离开的电路中，导体之间或任一导体与地之间交流有效值不超过50Ｖ的电压。

xi.安全隔离变压器

为安全特低电压电路提供电源的隔离变压器。

xii.ＴＮ-Ｓ系统

工作零线、保护零线分开设置的接零保护系统。

xiii.高处作业

凡在坠落高度基准面2m驻以上有可能附落的高处进行的作业。

xiv.冬季施工

在室外日平均气温连续5d稳定低于+5℃的环境下进行作业。

xv.受限空间

进出口受到限制的密闭、狭窄、通风不良的分隔间或深度大于 1.2m 的封闭或敞口的只能单人进出作业的通风不良空间。

xvi.涂装作业

在涂装全过程中作业人员进行的生产活动的总称。

xvii.热处理

采用适当的方式对金属材料或工件进行加热、保温和冷却，以获得预期金相组织与物理性能的工艺。

xviii.抛丸

以高速旋转的叶轮将钢丸（用钢丝切断成颗粒状）喷射到金属工件上，强化金属表面和进行表面除锈的过程。

xix.喷丸

用压缩空气或离心力将大量铸铁丸或钢丸喷向金属加工件表面，清除铸件表面的烧结砂层或进行金属工件表面除锈的过程等。

xx.机械化检测

检测的实施、缺陷的信号观察及评价全部或部分由机械装置完成的检测方法。

xxi.扫查机构

超声波检测时，使探测面上探头与被检工件进行相对移动的机械装置。

xxii.触头

磁粉检测中与软电缆相连，并交磁化电流导入和导出试件的手持式棒状电极。

xxiii.辐射事故

是指放射源丢失、被盗、失控或放射性同位素和射线装置失控导致人员受到意外的异常照射。

xxiv.辐射剂量

某一对象所接受或“吸收”的辐射的一种度量。

xxv.辐射控制区

在辐射工作场所划分的一种区域，在这种区域内要求采取专门的防护手段和安全措施。

xxvi.辐射监督区

位于辐射控制区范围外，通常不需要采取专门防护手段或安全措施，

但要不断检测其辐射剂量的区域。

符：施工用电的三级保护具体指的是什第？

首端，中端、末端

三级配电是指总配电箱、分配电箱、开关箱。

两级保护是指：总配电箱和开关箱装漏电保护。

三级配电

《施工现场临时用电安全技术规范》要求，配电箱应作分缘设置，即在总配电箱下设分配电箱，分配电箱下设开关箱，开关箱以下就是用电设备，形成

三级保护。

参考文献《施工现场临时用电安全技术规范》。

是指施工临时用电的三级用电即总配电箱、分配电箱，开关箱三级用电；在总配电箱或是分配电箱装一个漏电保护器、再在开关箱装一个漏电保护

器的两级保护。

隔离开关

隔离开关一般多用于高压变配电装置中，《规范》考虑了施工现场实际情况，

强调电箱内设置电源隔离开关，其主要用途：是在检修中保证电气设备与其他正在运行的电气设备隔离，并给工作人员有可以看的在空气中有一定间隔的断路点，保证检修工作的安全。隔离开关没有灭孤能力，绝对不可以带负荷拉闸或合闸，否则触头间所形成的电孤不仅会烧毁开关和其他邻近的电气设备，而且也可能引起相间或对地孤光造成事故，因此必须在负荷开关切断以后，才能拉开隔离开关，只有先合上隔离开关后，再合负荷开关。

《规范》规定，总配电箱、分配电箱以及开关箱中，都要装设隔离开关，满足“能在任何情况下都可以使用电设备实行电源隔离”的规定。

空气开关不能用作隔离开关：

自动空气断路器简称空气开关或自动开关是一种自动切断线路故障用的保护电器，可用在电动机主电路上作为短路、过载和欠压保护作用，但不能用作电源隔离开关。产要由于空气开关没有明显可见的断开点、断开点距离小易击穿，难以保障可靠的绝缘以及触点有时发生粘合现象，鉴于以上情况，一般可将刀开关、刀形转换开关和熔断器用作电源隔离开关，刀开关和刀形转换开关可用于空载接通和分断电路的电源隔离开关，也可用于直接控制照明和不大于5.5KW的动力电路，熔断器主要用作电路的短路保护。

第一级，总配电箱，设置总空气开关、总隔离器，分路隔离开关、分路漏电开关；第二级，分配电箱，设置总空气开关，分路隔离开关、分路空气开关；（第二级施工现场临时用电规范没有要求安装漏电开关）；第三级，开关箱，就是在用器的3米范围内安装的电源箱，内安装隔离开关和漏电开关，一个设备一个开关箱，不准共用一个箱，漏电开关的设置原则是，总箱内的漏电开关的动作电流和动作时间要大于开关箱内漏电开关的参数，开关箱内的漏电开关，要选用动作电流不大于30mA，动作时间不大于0.1秒的漏电开关，这就是施工现场用的3级配电2级漏电保护的大致内容，施工现场临时用电的线路，必须使用3相5线制的电缆。
