《流体输配管网》复习题及答案A

（勤奋、求是、创新、奉献）2007～2008 学年第1 学期考（查）试卷主考教师：刘伟军学院机械工程班级__________ 姓名__________学号___________《流体输配管网》课程试卷A（本卷考试时间90 分钟）题号一二三总得分题分得分一、选择题（本题共10小题，每小题2分，共20分）1.在下列答案中选择：属于流体输配管网基本组成中的末端装置。

A．燃气罩 B. 锅炉 C. 管道 D. 阀门2. 在下列答案中选择：属于闭式管网。

A．建筑给排水管网 B. 燃气管网 C. 通风管网 D. 蒸汽供热管网3．以厨房排烟管网为例，当没有开启排风机、且未设防倒流阀，夏季室外空气经竖井进入室内。

其原因是：。

A．竖井中密度高于空气密度 B. 竖井中密度低于空气密度C. 竖井中密度等于空气密度D. 竖井中密度大于等于空气密度4．在管道内流体流动时，可以通过改变流速，在一定范围内调整。

A．静压 B. 温度 C. 密度 D. 全压5．已知管网系统的布置、风道断面的尺寸和通风系统的动力设备，验证各末端设备的风量是否满足要求和动力匹配是否合理，此种计算属于。

A．校核计算 B. 设计计算 C. 设计或校核计算 D. 设计校核计算6．管网中流体稳定流动的条件是管网的流动动力管网流动总阻力。

A．大于 B. 小于 C. 等于 D. 小于等于7. 不会影响水封高度的因素是：。

A．管内气压 B. 水蒸发率 C. 水中杂质含量 D. 管内表面粗糙度8. 在气固两相流管网中，输送风速和悬浮风速的关系是：。

A．输送风速大于悬浮风速 B. 输送风速小于悬浮风速C. 输送风速等于悬浮风速D. 无法确定9．下面属于欧拉方程假定条件的是：。

A．非恒定流 B. 叶片数目无限多，厚度无限薄C. 可压缩流体D. 有能量损失的实际流动10．几乎不会发生电机超载现象。

A．后向型叶片 B. 前向型叶片 C. 径向型叶片 D. 每种叶片都二、简答题（本题共8小题，每小题5分，共40分）1.举2个实例说明用压力驱动的流体输送管网。

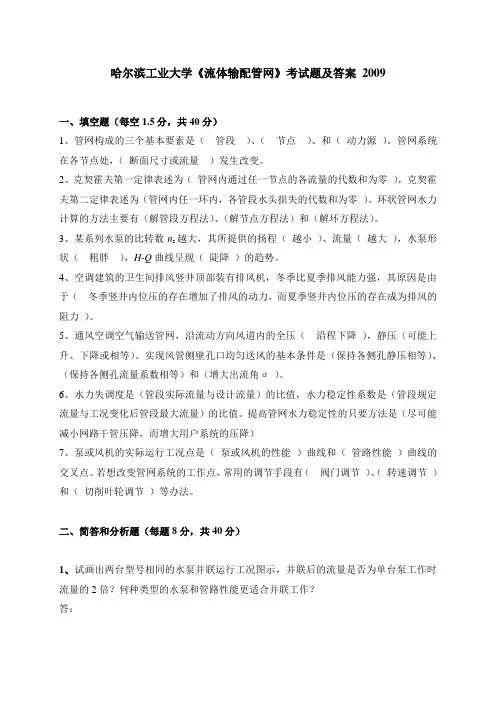

哈尔滨工业大学《流体输配管网》考试题及答案2009一、填空题（每空1.5分，共40分）1、管网构成的三个基本要素是（管段）、（节点）、和（动力源）。

管网系统在各节点处，（断面尺寸或流量）发生改变。

2、克契霍夫第一定律表述为（管网内通过任一节点的各流量的代数和为零），克契霍夫第二定律表述为（管网内任一环内，各管段水头损失的代数和为零）。

环状管网水力计算的方法主要有（解管段方程法）、（解节点方程法）和（解环方程法）。

3、某系列水泵的比转数n s越大，其所提供的扬程（越小）、流量（越大），水泵形状（粗胖），H-Q曲线呈现（陡降）的趋势。

4、空调建筑的卫生间排风竖井顶部装有排风机，冬季比夏季排风能力强，其原因是由于（冬季竖井内位压的存在增加了排风的动力，而夏季竖井内位压的存在成为排风的阻力）。

5、通风空调空气输送管网，沿流动方向风道内的全压（沿程下降），静压（可能上升、下降或相等）。

实现风管侧壁孔口均匀送风的基本条件是（保持各侧孔静压相等）、（保持各侧孔流量系数相等）和（增大出流角α）。

6、水力失调度是（管段实际流量与设计流量）的比值，水力稳定性系数是（管段规定流量与工况变化后管段最大流量）的比值。

提高管网水力稳定性的只要方法是（尽可能减小网路干管压降，而增大用户系统的压降）7、泵或风机的实际运行工况点是（泵或风机的性能）曲线和（管路性能）曲线的交叉点。

若想改变管网系统的工作点，常用的调节手段有（阀门调节）、（转速调节）和（切削叶轮调节）等办法。

二、简答和分析题（每题8分，共40分）1、试画出两台型号相同的水泵并联运行工况图示，并联后的流量是否为单台泵工作时流量的2倍？何种类型的水泵和管路性能更适合并联工作？答：如图所示，管路性能曲线为Ⅰ，并联后的工作点1，单台泵工作时的工作点2，可见并联后的总流量小于单台泵工作时流量的2倍。

并联的意义就是为了增加流量，因此管路性能曲线越平坦（管路阻抗小）、泵的性能曲线越平坦（比转数小），并联后增加的流量越大，越适合并联工作。

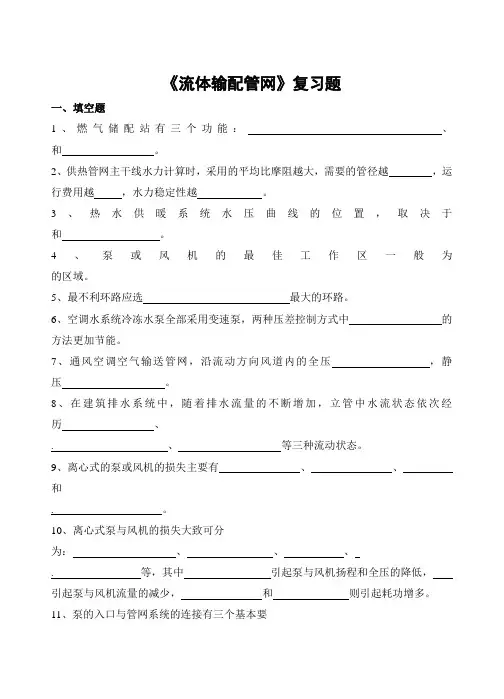

《流体输配管网》复习题一、填空题1、燃气储配站有三个功能：、和。

2、供热管网主干线水力计算时，采用的平均比摩阻越大，需要的管径越，运行费用越，水力稳定性越。

3、热水供暖系统水压曲线的位置，取决于和。

4、泵或风机的最佳工作区一般为的区域。

5、最不利环路应选最大的环路。

6、空调水系统冷冻水泵全部采用变速泵，两种压差控制方式中的方法更加节能。

7、通风空调空气输送管网，沿流动方向风道内的全压，静压。

8、在建筑排水系统中，随着排水流量的不断增加，立管中水流状态依次经历、. 、等三种流动状态。

9、离心式的泵或风机的损失主要有、、和. 。

10、离心式泵与风机的损失大致可分为：、、、. 等，其中引起泵与风机扬程和全压的降低，引起泵与风机流量的减少，和则引起耗功增多。

11、泵的入口与管网系统的连接有三个基本要求：、、。

12、离心式风机的出口安装角β2是前向型叶片，β2是后向型叶片。

13、切削叶轮调节的第一切削定律的性能关系为：，，. ，泵与风机性能调节的另两种主要调节方式是：、。

14、举出管网系统的三种定压式：、、气体定压。

二、选择题1、异程式热水采暖系统的水平失调是有下列哪个原因造成的？A、热压作用B、自然循环作用压力不同C、并联环路的阻力相差较大D、散热器在立管中的连接方式不同2、机械循环热水采暖系统的重力循环作用压力与下列哪个因素无关？A、供回水温度B、供回水密度C、散热器距热源的距离D、系统作用半径3、当外网的静压线低于用户的充水高度时，用户与外网可考虑下列哪种连接方式？A、直接连接B、间接连接C、直接连接，回水管设加压泵D、加混合水泵的直接连接4、某热水供热系统有5个采暖热用户，若关闭其中任何一个用户，下列哪个说法是错误的？A、其他四个用户流量按同一比例变化B、其他四个用户流量均增加C、系统的总阻力增大，总流量减小D、其他四个用户的室温均升高5、热水供热系统某用户阀门关闭后，该用户处供回水管的资用压差的情况如何？A、减小B、增大C、等于零D、不变6、当空调冷冻水系统中某阀门关小时，循环水泵的工作点在性能曲线图中的情况如何？A、向左上方移动B、向右下方移动C、不变D、向左下方移动7、如图所示，某空调冷冻水系统为异程式，共连接5个相同的空气处理机组，每个机。

《流体输配管网》复习题一、填空题1、燃气储配站有三个功能：、和。

2、供热管网主干线水力计算时，采用的平均比摩阻越大，需要的管径越，运行费用越，水力稳定性越。

3、热水供暖系统水压曲线的位置，取决于和。

4、泵或风机的最佳工作区一般为的区域。

5、最不利环路应选最大的环路。

6、空调水系统冷冻水泵全部采用变速泵，两种压差控制方式中的方法更加节能。

7、通风空调空气输送管网，沿流动方向风道内的全压，静压。

8、在建筑排水系统中，随着排水流量的不断增加，立管中水流状态依次经历、. 、等三种流动状态。

9、离心式的泵或风机的损失主要有、、和. 。

10、离心式泵与风机的损失大致可分为：、、、. 等，其中引起泵与风机扬程和全压的降低，引起泵与风机流量的减少，和则引起耗功增多。

11、泵的入口与管网系统的连接有三个基本要求：、、。

12、离心式风机的出口安装角β2是前向型叶片，β2是后向型叶片。

13、切削叶轮调节的第一切削定律的性能关系为：，，. ，泵与风机性能调节的另两种主要调节方式是：、。

14、举出管网系统的三种定压式：、、气体定压。

二、选择题1、异程式热水采暖系统的水平失调是有下列哪个原因造成的？A、热压作用B、自然循环作用压力不同C、并联环路的阻力相差较大D、散热器在立管中的连接方式不同2、机械循环热水采暖系统的重力循环作用压力与下列哪个因素无关？A、供回水温度B、供回水密度C、散热器距热源的距离D、系统作用半径3、当外网的静压线低于用户的充水高度时，用户与外网可考虑下列哪种连接方式？A、直接连接B、间接连接C、直接连接，回水管设加压泵D、加混合水泵的直接连接4、某热水供热系统有5个采暖热用户，若关闭其中任何一个用户，下列哪个说法是错误的？A、其他四个用户流量按同一比例变化B、其他四个用户流量均增加C、系统的总阻力增大，总流量减小D、其他四个用户的室温均升高5、热水供热系统某用户阀门关闭后，该用户处供回水管的资用压差的情况如何？A、减小B、增大C、等于零D、不变6、当空调冷冻水系统中某阀门关小时，循环水泵的工作点在性能曲线图中的情况如何？A、向左上方移动B、向右下方移动C、不变D、向左下方移动7、如图所示，某空调冷冻水系统为异程式，共连接5个相同的空气处理机组，每个机组的流量均为80m³/h、计算压力损失均为80kPa（包括连接主干管前的入口管段，但不包括平衡阀的阻力），冷源设备内部至最远机组的供回水干管及平衡阀的阻力损失为200kPa，系统的总阻抗为多少？单位为Pa/(m³/h)²A、1.75×10-³B、2.73C、1.75D、2.73×10-³8、热水供热系统主干线的总长度为1000m，平均比摩阻为60Pa/m，局部损失与沿程损失的估算比值为0.3，热用户的作用压差为2m，求热用户的水力稳定度。

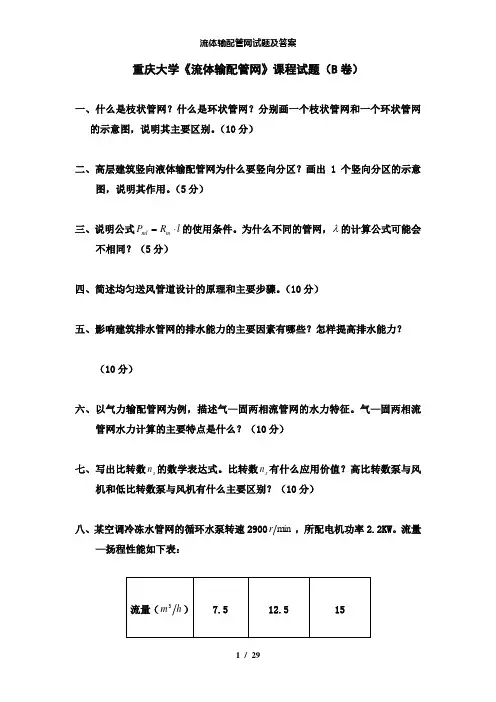

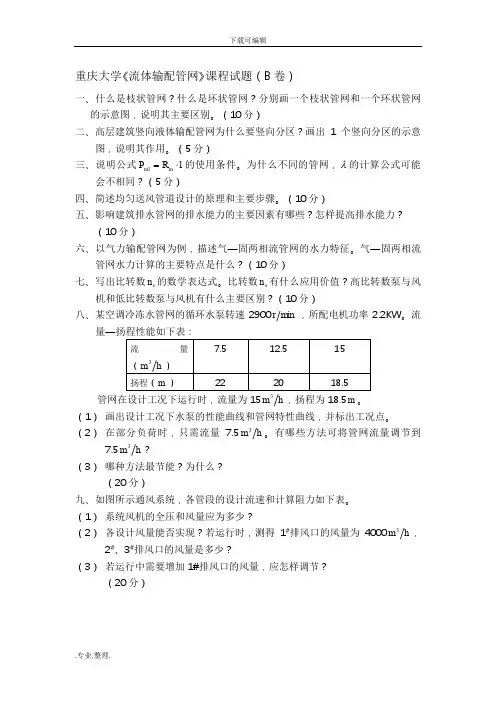

重庆大学《流体输配管网》课程试题（B 卷）一、什么是枝状管网？什么是环状管网？分别画一个枝状管网和一个环状管网的示意图，说明其主要区别。

（10分） 二、高层建筑竖向液体输配管网为什么要竖向分区？画出1个竖向分区的示意图，说明其作用。

（5分）三、说明公式l R P m ml ⋅=的使用条件。

为什么不同的管网，λ的计算公式可能会不相同？（5分）四、简述均匀送风管道设计的原理和主要步骤。

（10分）五、影响建筑排水管网的排水能力的主要因素有哪些？怎样提高排水能力？（10分）六、以气力输配管网为例，描述气—固两相流管网的水力特征。

气—固两相流管网水力计算的主要特点是什么？（10分）七、写出比转数s n 的数学表达式。

比转数s n 有什么应用价值？高比转数泵与风机和低比转数泵与风机有什么主要区别？（10分）八、某空调冷冻水管网的循环水泵转速2900m in r ，所配电机功率2.2KW 。

流量—管网在设计工况下运行时，流量为15h m 3，扬程为18.5m 。

（1） 画出设计工况下水泵的性能曲线和管网特性曲线，并标出工况点。

（2） 在部分负荷时，只需流量7.5m 3。

有哪些方法可将管网流量调节到7.5m 3？（3） 哪种方法最节能？为什么？（20分）九、如图所示通风系统，各管段的设计流速和计算阻力如下表。

（1） 系统风机的全压和风量应为多少？（2） 各设计风量能否实现？若运行时，测得1#排风口的风量为4000h m 3，2#、3#排风口的风量是多少？（3） 若运行中需要增加1#排风口的风量，应怎样调节？（20分）《流体输配管网》课程试题（B卷）参考答案一、枝状管网：管网有起点和终点、主管和支管，如图1；环状管网：管网起点和终点重合，构成闭合回路，如图2；图1 图2区别：枝状管网：系统简单，运行管理方便，但管网后备性差，管网某处发生故障时，该点后面管网部分将受影响而不能正常工作；环状管网：管网系统比较复杂，管网后备性好；某处发生故障时，流体可以通过环状管网从另一个方向流动，因此故障影响范围小。

1.比转数是反映其（）和（）关系的一个综合参数，与尺寸（A）。

A．流量，扬程，无关B．现有转数，标准转数，无关C．现有转数，标准转数，有关D．流量，扬程，有关2.泵在开式管网上工作时，其所须扬程等于（D）A．环路的流动阻力B．环路的最高点与最低点的高差与整个管路系统的阻力损失之和C．补水池与压力容器的高差、整个管路系统的阻力损失以及压力容器相对压力之和。

D．上下两水池液面的高差与整个管路系统的阻力损失之和答：当泵在闭式管网上工作时，所需扬程等于其环路的流动阻力，而泵在开式管网上工作时，所需扬程等于上下两水池液面的高差与整个管路系统的阻力损失之和。

3.欧拉方程的特点是流体经泵或风机所获得的理论扬程（B）。

A．与流动过程有关B．与流体进出口速度有关C．与被输送流体的种类有关4.现场测得水泵的扬程和流量低于厂家样本给出的性能，能否断定该水泵为不合格，为什么？答：不能。

因为厂家样本给出的性能参数是在规范规定的状态和测试条件下试验得出的,当水泵的使用条件与试验条件不一致时,水泵的性能不一样。

5.何谓比摩阻，简要说明确定经济比摩阻的意义。

答：管道单位长度摩擦阻力，称为比摩阻。

经济比摩阻的确定涉及管径的选取，是一个技术经济问题。

如选用较大的比摩阻值（流速较大），则管径可减小，管网系统初投资降低，但同时系统压力损失增加，水泵动力消耗增加，运行费增加；反之亦然。

因此经济比摩阻的确定需经过全面的技术经济比较，对设计实践有指导意义。

6.答：当进口工作角为90度，进口切向分速度为0的时候可简化。

指导意义是因为简化后理论扬程最大，所以泵与风机一般让进口绝对速度与圆周速度间的工作角等于90度，让流体沿径向进入叶片。

7.流体输配管网水力计算的目的是？答：水力计算的目的包括设计和校核两类。

一是根据要求的流量分配，计算确定管网各管段管径（或断面尺寸），确定各管段阻力，求得管网特性曲线，为匹配管网动力设备准备好条件，进而确定动力设备（风机、水泵等）的型号和动力消耗（设计计算）；或者是根据已定的动力设备，确定保证流量分配要求的管网尺寸规格（校核计算）；或者是根据已定的动力情况和已定的管网尺寸，校核各管段流量是否满足需要的流量要求（校核计算）。

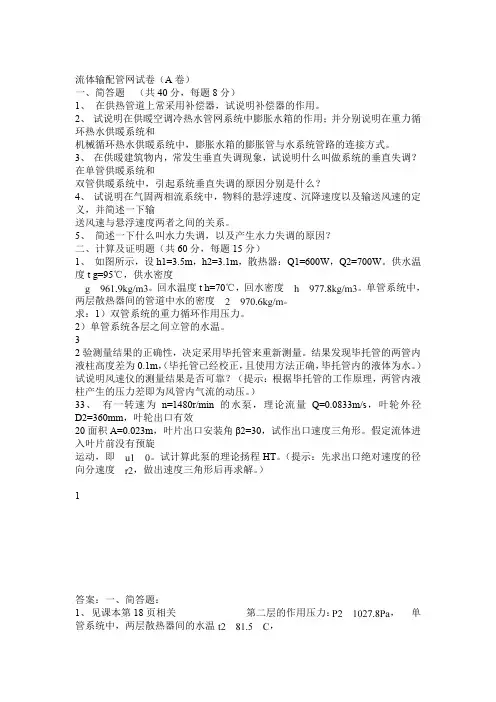

流体输配管网试卷（A卷）一、简答题（共40分，每题8分）1、在供热管道上常采用补偿器，试说明补偿器的作用。

2、试说明在供暖空调冷热水管网系统中膨胀水箱的作用；并分别说明在重力循环热水供暖系统和机械循环热水供暖系统中，膨胀水箱的膨胀管与水系统管路的连接方式。

3、在供暖建筑物内，常发生垂直失调现象，试说明什么叫做系统的垂直失调？在单管供暖系统和双管供暖系统中，引起系统垂直失调的原因分别是什么？4、试说明在气固两相流系统中，物料的悬浮速度、沉降速度以及输送风速的定义，并简述一下输送风速与悬浮速度两者之间的关系。

5、简述一下什么叫水力失调，以及产生水力失调的原因？二、计算及证明题（共60分，每题15分）1、如图所示，设h1=3.5m，h2=3.1m，散热器：Q1=600W，Q2=700W。

供水温度t g=95℃，供水密度。

回水温度t h=70℃，回水密度。

单管系统中，两层散热器间的管道中水的密度。

求：1）双管系统的重力循环作用压力。

2）单管系统各层之间立管的水温。

32验测量结果的正确性，决定采用毕托管来重新测量。

结果发现毕托管的两管内液柱高度差为0.1m，（毕托管已经校正，且使用方法正确，毕托管内的液体为水。

）试说明风速仪的测量结果是否可靠？（提示：根据毕托管的工作原理，两管内液柱产生的压力差即为风管内气流的动压。

）33、有一转速为n=1480r/min的水泵，理论流量Q=0.0833m/s，叶轮外径D2=360mm，叶轮出口有效20面积A=0.023m，叶片出口安装角β2=30，试作出口速度三角形。

假定流体进入叶片前没有预旋运动，即。

试计算此泵的理论扬程HT。

（提示：先求出口绝对速度的径向分速度，做出速度三角形后再求解。

）1答案：一、简答题：1、见课本第18页相关第二层的作用压力：，单管系统中，两层散热器间的水温，循环作用压力：。

2、根据风速仪的测量值，可得管内气流的动压为气。

23根据毕托管的测量结果，可算得管内的动压为：水从上面结果可看出，风速仪的测量结果是可靠的。

重庆大学《流体输配管网》课程试题（B 卷）一、什么是枝状管网？什么是环状管网？分别画一个枝状管网和一个环状管网的示意图，说明其主要区别。

（10分）二、高层建筑竖向液体输配管网为什么要竖向分区？画出1个竖向分区的示意图，说明其作用。

（5分）三、说明公式l R P m ml ⋅=的使用条件。

为什么不同的管网，λ的计算公式可能会不相同？（5分）四、简述均匀送风管道设计的原理和主要步骤。

（10分）五、影响建筑排水管网的排水能力的主要因素有哪些？怎样提高排水能力？（10分）六、以气力输配管网为例，描述气—固两相流管网的水力特征。

气—固两相流管网水力计算的主要特点是什么？（10分）七、写出比转数s n 的数学表达式。

比转数s n 有什么应用价值？高比转数泵与风机和低比转数泵与风机有什么主要区别？（10分）八、某空调冷冻水管网的循环水泵转速2900m in r ，所配电机功率2.2KW 。

流量—扬程性能如下表：管网在设计工况下运行时，流量为15hm3，扬程为18.5m。

（1）画出设计工况下水泵的性能曲线和管网特性曲线，并标出工况点。

m3。

有哪些方法可将管网流量调节到（2）在部分负荷时，只需流量7.5hm3？7.5h（3）哪种方法最节能？为什么？（20分）九、如图所示通风系统，各管段的设计流速和计算阻力如下表。

（1）系统风机的全压和风量应为多少？（2）各设计风量能否实现？若运行时，测得1#排风口的风量为4000m3，2#、3#排风口的风量是多少？（3）若运行中需要增加1#排风口的风量，应怎样调节？（20分）《流体输配管网》课程试题（B 卷）参考答案一、 枝状管网：管网有起点和终点、主管和支管，如图1；环状管网：管网起点和终点重合，构成闭合回路，如图2；图1图2区别：枝状管网：系统简单，运行管理方便，但管网后备性差，管网某处发生故障时，该点后面管网部分将受影响而不能正常工作；环状管网：管网系统比较复杂，管网后备性好；某处发生故障时，流体可以通过环状管网从另一个方向流动，因此故障影响范围小。

此流体输配管网答案仅供参考一、简答题（每小题5分，共计25分）1.设水泵和水箱的给水管网在什么条件下应用?答：设水泵和水箱的给水方式宜在室外给水管网压力低于或经常不能满足建筑室内给水管网所需的水压，且室内用水不均匀时采用。

2、同程式水系统和异程式水系统各有什么特点?答：同程式水系统除了供回水管路外，还有一根同程管，由于各并联环路的管路总长度基本相同，阻抗差异较小，流量分配容易满足。

异程式水系统管路简单，系统投资小，但当并联环路阻抗相差太大时，水量分配、调节较难。

3．高层建筑供暖空调冷热水管网常采用的几种分区形式是什么?答;1、对于裙房和塔楼组成的高层建筑，将裙房划为下区、塔楼划为上区。

2、以中间技术设备层为界进行竖向分区，为上、下区服务的冷热源、水泵等主要设备都集中布置在设备层内，分别与上、下区管道组成相互独立的管网。

3、冷热源、水泵等设备均布置在地下室，为上区服务的用承压能力强的加强型设备，为下区服务的用普通设备。

4、冷热源、水泵等设备仍布置在地下室，在中间技术设备层内布置水-水式换热器和上区循环水泵。

4、膨胀水箱在冷、热水管路中起什么作用?是如何进行设计的。

答：膨胀水箱的作用是用来储存冷热水系统水温上升时的膨胀水量，在重力循环上供下回式系统中，他还起着排气作用，另一作用是恒定水系统压力。

膨胀水箱的容积由下式确定α∆=maxVctVp∙5、.减少排水管中终限流速的措施有哪些?答：1、增加管材内壁粗糙高度Kp，使水膜与管壁的界面力增加，减小水流下降速度2、立管上每隔一段距离设乙字弯消能，3、利用横支管与立管连接处的特殊构造，发生溅水现象，使下落水流与空气混合，形成密度小的水沫状水气混合物，减小下降速度。

4、由横直管排出的水流沿切线方向进入立管，在重力与离心力共同作用下，水流旋流而下，其垂直下落速度大幅度降低。

5、对立管内壁做特殊处理，增加水与管壁间的附着力。

6、为何夏季有排气竖井建筑的低层卫生间可能出现气流倒灌的现象？答案：气体重力流的流动方向取决于管道内外气体密度的相对大小，若管道内气体密度小于管道外气体密度，管道内气流向下，反之气流向上。

重庆大学《流体输配管网》课程试题（B 卷）一、什么是枝状管网？什么是环状管网？分别画一个枝状管网和一个环状管网的示意图，说明其主要区别。

（10分）二、高层建筑竖向液体输配管网为什么要竖向分区？画出1个竖向分区的示意图，说明其作用。

（5分）三、说明公式l R P m ml ⋅=的使用条件。

为什么不同的管网，λ的计算公式可能会不相同？（5分）四、简述均匀送风管道设计的原理和主要步骤。

（10分）五、影响建筑排水管网的排水能力的主要因素有哪些？怎样提高排水能力？（10分）六、以气力输配管网为例，描述气—固两相流管网的水力特征。

气—固两相流管网水力计算的主要特点是什么？（10分）七、写出比转数s n 的数学表达式。

比转数s n 有什么应用价值？高比转数泵与风机和低比转数泵与风机有什么主要区别？（10分）八、某空调冷冻水管网的循环水泵转速2900m in r ，所配电机功率2.2KW 。

流管网在设计工况下运行时，流量为15h m 3，扬程为18.5m 。

（1） 画出设计工况下水泵的性能曲线和管网特性曲线，并标出工况点。

（2） 在部分负荷时，只需流量7.5m 3。

有哪些方法可将管网流量调节到7.5h m 3？（3） 哪种方法最节能？为什么？（20分）九、如图所示通风系统，各管段的设计流速和计算阻力如下表。

（1） 系统风机的全压和风量应为多少？（2） 各设计风量能否实现？若运行时，测得1#排风口的风量为4000m 3，2#、3#排风口的风量是多少？（3） 若运行中需要增加1#排风口的风量，应怎样调节？（20分）《流体输配管网》课程试题（B 卷）参考答案一、枝状管网：管网有起点和终点、主管和支管，如图1；环状管网：管网起点和终点重合，构成闭合回路，如图2；图1 图2区别：枝状管网：系统简单，运行管理方便，但管网后备性差，管网某处发生故障时，该点后面管网部分将受影响而不能正常工作；环状管网：管网系统比较复杂，管网后备性好；某处发生故障时，流体可以通过环状管网从另一个方向流动，因此故障影响范围小。

流体输配管网智慧树知到课后章节答案2023年下广州大学广州大学第一章测试1.建筑环境与能源应用工程的基本任务是为人类的生存和发展提供必要的建筑环境，同时高效应用各种能源，保护城市环境和全球生态环境。

A:错 B:对答案:对2.空气处理设备在建筑内一般分散布置，而空气处理设备所需的冷热水由主机集中生产，因此需要（）将冷热水从冷、热源输送分配到各空气处理设备。

A:空调风系统 B:建筑给水系统 C:建筑排水系统 D:空调冷热水系统答案:空调冷热水系统第二章测试1.流体输配管网的基本构成包括（）。

A:末端装置B:动力 C:源/汇D:管道答案:末端装置;动力;源/汇;管道2.流体输配管网按管内流体的相态，可分为（）。

A:多相流管网B:单相流管网C:压力驱动管网D:重力驱动管网答案:多相流管网;单相流管网3.空调系统的空气输配管网中，将循环使用的一部分室内空气称为（）。

A:回风B:送风C:排风D:新风答案:回风4.（）各末端环路的水流阻力较为接近，有利于水力平衡，因此系统的水力稳定性好，流量分配均匀。

A:异程式系统B:同程式系统C:闭式系统D:开式系统答案:同程式系统5.按流量是否变化，空调冷热水输配管网可分为（）。

A:二级泵系统B:一级泵系统C:定流量系统D:变流量系统答案:定流量系统;变流量系统6.空调冷热水循环系统的定压，一般可通过（）来完成。

A:膨胀水箱B:膨胀阀C:膨胀管D:恒压阀答案:膨胀水箱7.供暖空调冷热水管网中，为排除系统积存的空气，必须设置（）。

A:分水器B:阀门C:过滤器D:排气装置答案:排气装置8.上下级管网之间的压力、流量等水力参数相互影响，工程上称（）。

A:水力无关B:热力相关C:热力无关D:水力相关答案:水力相关9.请问下列两个管网按流动路径的确定性，分别为：（）A:枝状，环状 B:环状，环状 C:环状，枝状 D:枝状，枝状答案:环状，枝状10.请问下列两个管网按管内流体与外界环境空间的联系，分别为：（）A:闭式、闭式 B:开式，开式 C:开式，闭式 D:闭式，开式答案:开式，闭式第三章测试1.气体管流中，（）共同作用，克服流动阻力，维持管内流体流动。

1、通风工程的主要任务：(ABC)A控制室内空气污染物B保证良好的室内空气品质C保护大气环境。

2、通风工程的风管系统分类：（AB）A排风系统B送风系统C换风系统D通风系统3、空调工程的主要任务：（ABCD）A控制空气污染物B保证空气品质C保护大气环境,维持室内环境的舒适性D使室内热环境满足生产工艺的要求4、风口的基本功能是将气体吸入或排出管网，按具体功能可以分为：(ABCE)A新风口B排风口C送风口D换风口E回风口5、燃气输配管网由以下哪几部分组成：（ABE）A分配管道B用户引入管C输配管道D用户输入管E室内管道6、燃气输配管网常用的阀门有：（ABCDE）A闸阀B旋塞阀C截止阀D球阀E蝶阀7、采暖空调冷热水管网装置包括以下哪些：（ABCDEF）A膨胀水箱B排气装置C散热器温控阀D分水器、集水器E过滤器和阀门F换热装置8、采暖热用户与热网的连接方式分为：（AB）A直接连接 B 间接连接 C内连接 D外连接9、在供热管道上，常用的阀门形式有：（ABCE）A截止阀B闸阀C止回阀D回水阀E调节阀10、以下有关在供热管道上采用的阀门的说法正确的是：（AD）A截止阀按介质流向可分为直通式、直角式和直流式三种B闸阀按闸板的形状及数目分，有楔式与平式还有单板、双板和多板之分C闸阀的优缺点和截止阀的优缺点相同D止回阀是用来防止管道或设备中介质倒流的一种阀门11、供热管道上采用补偿器的种类很多，主要有（ABCDE）A自然补偿器B方形补偿器C波纹补偿器D套筒补偿器E球形补偿器12、开式喷头根据用途可以分为哪几种类型：（BCD）A冰幕B 水幕C喷雾D开启式13、以下有关室内热水供应系统的说法不正确的是：（BC）A按热水供应范围的大小可以分为集中热水供应系统和局部热水供应系统B热水供应方式按管网压力状况的特点可以分为开式、闭式和半开半闭式三种C根据热水供应管网设置循环管网的方式可以分为全循环和半循环D干管循环热水供应方式是指仅仅保持热水干管内的热水循环14、以下有关高层建筑液体输配管网的说法正确的是：（ACD）A超过24m的公共建筑或工业建筑为高层建筑B11层以上的住宅成为高层住宅建筑C高层建筑给水系统必须解决低层管道中静水压力过大的问题D我国建筑工程设计中高、低层建筑的界线是根据市政消防能力划分的15、按照供汽压力的大小，将蒸汽采暖分为：（ABC）A高压蒸汽采暖B低压蒸汽采暖C真空蒸汽采暖D中压蒸汽采暖16、以下有关疏水器的说法正确的是：（AD）A疏水器是蒸汽供热系统中重要的设备B疏水器通常多为竖直安装C多台疏水器并联安装时，必须设置旁通管D疏水器的前后均需要设置阀门，用以截断检修用17、建筑内部排水系统可以分为：（ACD）A生活排水管网B生产排水管网C工业废水排水管网D屋面雨水排除管网18、建筑内部排水管网的基本组成分为：（ABCD）A卫生器具B生产设备的受水器B水封、排水管道C清通设备D通气管道19、建筑内部污废水排水管网按排水立管和通气立管的设置情况分为：（ABC）A单立管排水系统B 双立管排水系统 C三立管排水系统D多立管排水系统20、有关灭火系统的说法错误的是：（BD）A卤代烷灭火系统是将卤代烷碳氢化合物作为灭火剂的消防系统B卤代烷的灭火系统的输配管网包括容器阀、止回阀、截止阀和喷嘴等C二氧化碳灭火系统是一种纯物理的气体灭火系统D二氧化碳灭火系统具有不污染损坏保护物的优点，但灭火速度较慢21、气力输送是一种利用气流输送固体物料的输送方式，按其装置的形式和工作特点可以分为以下哪几种：（ABCD）A吸送式B压送式C混合式D循环式22、下面有关气力输送系统的主要设备和部件的说法正确的是：（ACD）A受料器的作用是引入物料B弯管的作用是改变输送的速度C分离器的作用是将物料从两相流中分离出来D锁气器可装在喉管加料口上，作为供料器23、气力输送系统采用的动力设备有：（ABCD）A离心式风机B 罗茨式风机C 水环式真空泵D 空气压缩机24、以下有关流体输配管网的说法正确的是：（ACD）A流体输配管网的基本功能决定了它的基本组成B流体输配管网的基本组成决定了它的基本功能C管道是流体输配管网基本组成的一部分D要实现按照流量要求分配流量，必须调整各管段内的流量25、按照流体的相态可以分为：（AC）A单相流 B单向流C 多相流 D 多向流26、以下有关流体输配管网的说法正确的是：（AC）A单相流管网内只有一种相态的流体，气体或液体B单相流管网的流动阻力仅包括内摩擦力C多相流管网内流体含有两种或两种以上的相态D多相流管网的流动阻力包括沿程摩擦阻力和局部阻力27、按照管网动力性质的不同，流体输配管网可以分为：（AB）A重力驱动管网 B 压力驱动管网 C引力驱动管网 D 动力驱动管网28、下面属于开式管网的是：（ABCDE）A通风管网 B燃气管网 C建筑给水管网 D 蒸汽供热管网 E空调工程的冷热水管网29、根据流动路径的确定性，管网可以分为：（BD）A树状管网B 枝状管网 C直角管D环状管网30、根据各并联管段所在环路之间流程长短的差异情况，可以分为：（CD）A单向式管网 B多向式管网 C异程式管网 D同程式管网31、以下有关重力循环液体管网的说法正确的是（BC）A在系统的最低处连接一个膨胀水箱，用它来容纳水在受热后膨胀而增加的体积B重力循环液体管网通常有若干个冷却中心和（或）加热中心C热水采暖单管系统的特点是热水顺序流经多组散热器，逐个冷却后返回热源D水的温度和密度沿循环环路不断变化，影响各层散热器的进、出口水温，但不影响循环作用的动力32、重力循环热水供热系统由以下哪几部分组成：（ABCDE）A散热器 B热水锅炉C供水管路D回水管路E膨胀水箱33、以下有关机械循环液体管网的说法正确的是：（ABD）A机械循环液体管网与重力循环液体管网的主要区别是设置了循环水泵，靠水泵动力客服循环流动阻力，维持循环B由于水泵能够提供很大的动力，机械循环管网的服务范围可以很大，常常用于多幢建筑和区域的供热和供冷C管网布置要尽量上凸，并在所有上凸处设置排气装置D机械循环流动的能量方程与重力循环的能量方程的区别在于循环再用动力增加了水泵提供的动力34、以下有关闭式液体管网水力计算的说法正确的是：（BCD）A液体管网和气体管网在水力计算的主要目的、基本原理和物性参数上是相同的B室内热水采暖管网、空调冷冻水管网和给水管流动几乎都处于温流过渡区，室外管网大多处于阻力平方区C在水力计算中，需要通过调整管径、设置调节阀等技术手段，使管路在设计流量的计算压力损失与其作用压力相等D并联环路的压力损失包括共用管路的压力损失和独用管路的压力损失35、以下有关液体管网的水力计算的主要方法正确的是：（BCD）A只有当各并联环路的资用压力不等时，“压力损失平衡”才能简化为各并联管路之间的“阻力平衡”B空调水系统供回水系统水温差小，可以不计重力作用C完成第一种任务的水力计算时，由于作用压力已定，宜采用压损平均法D重力循环异程式双管系统的最不利循环环路是通过最远立管底层散热器的循环环路36、以下有关液体管网的水力计算的说法正确的是：（ACD）A机械循环室内热水采暖系统都是根据入口处的资用循环压力，按最不利循环环路的平均比摩阻来选用该环路个管段的管径B在计算重力循环作用压力可以按设计工况下最大值的1/3计算C同程式系统的特点是通过各个并联环路的总长度都相等D在采暖半径较大（一般超过50m以上）的室内热水采暖系统中，应采同程式系统较为普遍37、以下有关液体管网的水力计算的说法正确的是：（BCD）A同程式系统的管道金属耗量少于异程式系统，可通过调整供、回水干管的各管段的压力损失来满足立管间的不平衡率的要求B管网中平均比摩阻最小的一条管线称为主干线（即最不利环路），一般是从热源到最远用户的管线C调压板的孔径较小时，易于堵塞，而且调压板不能随意调节D在工程设计中，建筑内部给水管网的水力计算都是重复性的计算工作，尤其是给水环状网的水力计算，计算工作费时费力。

1-3 流体输配管网有哪些基本组成部分？各有什么作用？1-4答：相同点：各类管网构造上一般都包括管道系统、动力系统、调节装置、末端装置以及保证管网正常工作的其它附属设备。

不同点：①各类管网的流动介质不同；②管网具体型式、布置方式等不同；③各类管网中动力装置、调节装置及末端装置、附属设施等有些不同。

1-5 比较开式管网与闭式管网、枝状管网与环状管网的不同点。

答：开式管网：管网内流动的流体介质直接与大气相接触，开式液体管网水泵需要克服高度引起的静水压头，耗能较多。

开式液体管网内因与大气直接接触，氧化腐蚀性比闭式管网严重。

闭式管网：管网内流动的流体介质不直接与大气相通，闭式液体管网水泵一般不需要考虑高度引起的静水压头，比同规模的开式管网耗能少。

闭式液体管网内因与大气隔离，腐蚀性主要是结垢，氧化腐蚀比开式管网轻微。

枝状管网：管网内任意管段内流体介质的流向都是唯一确定的；管网结构比较简单，初投资比较节省；但管网某处发生故障而停运检修时，该点以后所有用户都将停运而受影响。

环状管网：管网某管段内流体介质的流向不确定，可能根据实际工况发生改变；管网结构比较复杂，初投资较节枝状管网大；但当管网某处发生故障停运检修时，该点以后用户可通过令一方向供应流体，因而事故影响范围小，管网可靠性比枝状管网高。

1-6 按以下方面对建筑环境与设备工程领域的流体输配管网进行分类。

对每种类型的管网，给出一个在工程中应用的答：白天太阳辐射使阳台区空气温度上升，致使阳台区空气密度比居室内空气密度小，因此空气从上通风口流入居室内，从下通风口流出居室，形成循环。

提高了居室内温度，床处于回风区附近，风速不明显，感觉舒适；夜晚阳台区温度低于居室内温度，空气流动方向反向，冷空气从下通风口流入，床位于送风区，床上的人有比较明显的吹冷风感，因此感觉不舒适。

2-4 如图2-3 是某高层建筑卫生间通风示意图。

试分析冬夏季机械动力和热压之间的作用关系。

答：冬季室外空气温度低于通风井内空气温度，热压使通风井内空气向上运动，有利于气体的排除，此时热压增加了机械动力的通风能力；夏季室外空气温度比通风竖井内空气温度高，热压使用通风井内空气向下流动，削弱了机械动力的通风能力，不利于卫生间排气。

流体输配管网第二版课后练习题含答案题目一一根长为30m的钢制管道，内径为15cm，壁厚为8mm，输送水流量为0.2m³/h，水的密度为1000kg/m³，粘度为1.005×10-3Pa·s。

用Haaland公式计算管道的阻力系数和管道中的压降。

（答案：阻力系数f=0.0288，压降Δp=45.45Pa）题目二一条L=150m的地下管道，直径为200mm，输送介质为水，流量为8m³/h，粘度为1.18×10-6m²/s，流速为1.618m/s，计算摩擦阻力。

（答案：摩擦阻力f=0.0195）题目三某工厂供应水管道的总长为400m，管道内径为110mm，输送水流量为18m³/h，水的密度为997.5kg/m³，粘度为1×10-3Pa·s，水源与用水点的地面高差为20m，使用相似理论估算管道中的最大允许流速。

（答案：最大允许流速v=2.613m/s）题目四某医院的高位水箱，有效高度为12m，排水管道内径为100mm，从水箱到地下室顶面的距离为25m，室外顶面至水箱的距离为35m，水位差最大时排水管道内压力最小，为0.2MPa。

计算排水管道的流量。

（答案：流量Q=0.044m³/h）题目五一座高14m的高层公寓共有300户住户，每户住户的平均用水量为100L/d。

某天晚上用水高峰期，公寓内平均用水量上升了40%，求水箱的有效体积。

（答案：有效体积V=116.67m³）题目六某水处理站的入口安装了一台离心泵，流量为200m³/h，扬程为32m，泵的效率为75%，将水输送到高地上。

为保证供水，设计带1台备用泵。

备用泵与主泵相同，发生故障后可在10min内准备就绪，求备用泵的扬程。

（答案：备用泵扬程为26.09m）题目七某化工厂需处理100m³/d的废水，用Ⅱ类厌氧处理，废水COD为4500mg/L，最终要求出水COD为200mg/L，污泥产率为0.25kg VSS/kg COD，回流比为1.5:1，活性污泥RT时间设计为10d，根据国家标准GB18918-2002，设计厌氧池、好氧池及污泥沉淀池的容积和水量。

选择题1.在下列答案中选择： 属于流体输配管网基本组成中的末端装置。

A ．燃气罩 B. 锅炉 C. 管道 D. 阀门2. 在下列答案中选择： 属于闭式管网。

A ．建筑给排水管网 B. 燃气管网 C. 通风管网 D. 蒸汽供热管网3．以厨房排烟管网为例，当没有开启排风机、且未设防倒流阀，夏季室外空气经竖井进入室内。

其原因是： 。

A ．竖井中密度高于空气密度 B. 竖井中密度低于空气密度 C. 竖井中密度等于空气密度 D. 竖井中密度大于等于空气密度∆P 1-2为闭式管一个循环的流动阻力；ρ1、ρ2分别为闭式管两立管中流体的密度；H 1、H 2分别为闭式管底部和顶部位置高度；g 为重力加速度。

4．在管道内流体流动时，可以通过改变流速，在一定范围内调整 。

A ．静压 B. 温度 C. 密度 D. 全压5．已知管网系统的布置、风道断面的尺寸和通风系统的动力设备，验证各末端设备的风量是否满足要求和动力匹配是否合理，此种计算属于 。

A ．校核计算 B. 设计计算 C. 设计或校核计算 D. 设计校核计算 6．管网中流体稳定流动的条件是管网的流动动力 管网流动总阻力。

A ．大于 B. 小于 C. 等于 D. 小于等于 7. 几乎不会发生电机超载现象。

（P162）A ．后向型叶片 B. 前向型叶片 C. 径向型叶片 D. 每种叶片都8. 离心式泵与风机的工作过程：流体受到离心力的作用——经叶片被甩出叶轮——挤入机（泵）壳——流体压强增高——排出——叶轮中心形成真空——外界的流体吸入叶轮——不断地输送流体。

计算与说明题：一、假定某建筑的热水采暖系统和给水系统的管径、管网高度相同，管内流速也相同，两系统所需的水泵扬程是否相同？为什么？答：两系统所需水泵扬程不相同。

热水采暖系统是闭式管网，给水系统是开式管网。

开式管网水泵扬程应包括高差，而闭式管网水泵扬程不含次项。

因此，即使其他条件相同，热水采暖系统和给水系统水泵扬程也不相同。

一．26. 什么是风机的喘振现象？如何有效防止喘振现象的发生？答：当风机在非稳定工作区运行时，出现一会儿由风机输出流体，一会儿流体由管网中向风机内部倒流的现象，专业中称之为“喘振”。

当风机的性能曲线呈驼峰形状，峰值左侧较陡，运行工况点离峰值较远时，易发生喘振。

喘振的防治方法有：①应尽量避免设备在非稳定区工作；②采用旁通或放空法。

当用户需要小流量而使设备工况点移至非稳定区时，可通过在设备出口设置的旁通管（风系统可设放空阀门），让设备在较大流量下的稳定工作区运行，而将需要的流量送入工作区。

此法最简单，但最不经济；③增速节流法。

此法为通过提高风机的转数并配合进口节流措施而改变风机的性能曲线，使之工作状态点进入稳定工作区来避免喘振。

二．（填空题（每空2分，共30分）1．流体管网应包括(管道系统)、(动力系统)、( 调节装置)、(末端装置)及保证管网正常工作的其他附属装置。

2．要保证流体流动过程力学相似必须同时满足（几何相似）、（运动相似）、（动力相似）。

3．流体流动阻力有两种：摩擦阻力也称沿程阻力，及局部阻力。

其中（沿程）阻力随水力半径的增大而（减少）。

4．当各环路的（重力作用相等）时，并联管段的总阻抗S b与各并联管段的阻抗S I有如下关系inib SS11∑==5．管道中某点的测压管水头高度，就是该点的距基准面的位置高度与该点的（测压管水柱高度）之和。

6．膨胀水箱的膨胀管，在重力循环中应接在(供水总立管的顶端)；在机械循环系统中，一般接在(循环水泵吸入口)。

7．常用的风机有离心风机、（轴流风机）、斜流风机、（惯流风机）。

三．简答题（每题8分，共40分）1．简述流体输配管网水力计算的主要目的。

答：根据要求的流量分配，确定管网的各管段管径和阻力，（4分）求得管网特性曲线，为匹配管网动力设备准备好条件。

（4分）2．现场测得水泵得扬程和流量低于厂家给出的样本性能，能否断定该水泵为不合格产品？为什么？答：不能断定该水泵为不合格产品。
