热喷涂技术
3、热喷涂原理
热喷涂是采用各种热源使喷涂材料加热熔化或半 熔化，然后用高速气体使涂层材料分散细化并高 速撞击到基体表面形成涂层的工艺过程。 以一定形式的热源将粉状、丝状或棒状喷涂材料 加热至熔化或熔融状态的同时用喷射气流使其雾 化，喷射在经过预处理的零件表面上，形成喷涂 层。
热喷涂技术
热喷涂技术
2、热喷涂的历史
热喷涂技术最早于1910年由瑞士肖普博士发明,当时命名：“金属 喷镀” 1943年美METCO首次出版《金属喷镀》手册 1959年美METCO第七次出版改名《火焰喷涂》手册
1973年9月10—14日在伦敦召开第七届有关国际热喷涂会议，改
名“金属喷涂” 1979年9月27—10月1日在美Florida州一著名休养地Miami城
热喷涂技术
5、热喷涂材料涂层
涂层应力 涂层在冷却凝固时伴随着收缩，所以涂层颗粒 内部存在着张应力，而基体表面受压应力。涂 层内部的张应力大小与涂层厚度成正比，当涂 层厚度达到一定程度时，涂层内的张应力大于 涂层与基体的结合强度或涂层自身的结合强度 时，涂层就会产生破坏。
热喷涂技术
5、热喷涂材料涂层
热喷涂
安全技术及工程
目 录
1 2 3 4 5
前言
热喷涂技术发展历史
热喷涂技术原理
热喷涂技术特点 热喷涂涂层
6
热喷涂工艺流程
热喷涂技术
1、前言
热喷涂是一项修复和预保护技术，随着 现代科技的发展，对工业生产装备以及 机械零部件的使用性能要求也越来越高。 整体铸造或锻造比较昂贵的金属，如钛、 镍、钴、钨、锆等造价很高而且铸、锻 造以及焊接方法都有一定困难，于是在 普通材料的工作表面，喷涂一层特殊的 涂层，使其达到防腐、耐磨、减摩、抗 高温、抗氧化、隔热、绝缘、导电、防 微波辐射等一系列功能，使其达到节约 材料，节约能源的目的。
热喷涂技术
2、热喷涂的历史
特别是原国家经委将热喷涂作为国家重点推广项 目以后，发展速度更快并取得了显著的经济效益。 1981年10月21—27日由国家经委、国家科委 主持在北京召开了首届全国热喷涂会议，会上宣 布由国家经委领导下成立了“全国热喷涂协作 组”，挂靠北京矿冶研究总院，协作组对上联系 国家经贸委，对下联系各省市、自治区经委科技 处各部门科技局，以及大中型企业、大专院校、 科研单位等形成跨地区、跨行业、跨部门推广应 用热喷涂技术网络体系。
热喷涂技术
6、喷涂工艺流程
热喷涂的工艺流程包括： (1)表面预处理 (2)热喷涂
(3)后处理
(4)机加工等。
热喷涂技术
6、喷涂工艺流程
总结起来，四个因素影响热喷涂质量： 设备Machine 材料Materials 工艺Methods 人员Man，称为4M因素。
5、热喷涂材料涂层
3)物理-化学结合。物理-化学结合即指借 助于分子(原子)之间的范德华力将喷涂层 与基材结合在一起。化学结合是指涂层分 子与基材表面原子生成化学键而形成的结 合。例如在喷涂环氧树脂时，环氧树脂中 含有的羟基―(CH)－OH、醚键－(O)－和 环氧基被加热活化。当环氧树脂聚合物分 子与基材表面紧密接触时，这些极性基团 有利于与金属原子形成化学键并形成物理 吸附，从而获得一定的结合强度。
热喷涂技术
5、热喷涂材料涂层
2)机械嵌合。机械嵌合是指具有具有一定动能的 熔滴在碰撞到经过粗糙处理的基材表面后与表面 上的凸起和凹陷处形成的机械咬合。涂层的微粒 与表面、微粒与微粒之间靠相互嵌镶而连在一起。 在粗糙度较大的表面(如经过粗粒喷砂的表面或 有机制沟槽和螺纹的表面)上热喷涂时，机械嵌 合具有重要作用。实验证明，当在Ra=0.63μm 的表面上喷涂镍包铝时，结合强度为36～ 41MPa，如果表面经过喷砂粗糙化处理后，则 结合强度可达到45MPa。这在一定程度上反映 了机械嵌合的作用。表面越粗糙，机械嵌合的效 果越大。所以，在热喷涂工艺中，表面粗化已成 为必不可少的重要的预处理工序。 热喷涂技术
热喷涂技术
4、热喷涂技术特点
热喷涂技术在应用上已由制备装饰性涂层发展为
制备各种功能性涂层，如耐磨、抗蚀、抗氧化、
隔热、导电、绝缘、减摩、润滑、防辐射等涂层。
热喷涂既可用于修复，又可用于制造。由于涂层
材料的性能优于基体，用其对零件表面进行涂覆， 能使产品质量得到大幅度提高。
热喷涂技术
4、热喷涂技术特点
热喷涂技术
5、热喷涂材料涂层
喷涂材料可以做成丝状或粉末状，丝状材料只 有一定塑性的材料才能加工出来，而粉末材料 可根据需要任意配制，所以成份及比例范围非 常灵活。
热喷涂技术
5、热喷涂材料涂层
涂层形成过程 涂层的形成过程为：涂层材料经加热熔化和加 速→撞击到基体→冷却凝固→形成涂层。其中 涂层材料的加热、加速和凝固是最主要的三个 过程。
热喷涂技术
6、喷涂工艺流程
热喷涂技术
6、喷涂工艺流程
(a)非转移型等离子弧：简称为非转移弧。是在
接负极的钨级与接正极的喷嘴之间形成的，工件
不带电。
等离子弧在喷嘴内部不延伸出来，但从喷嘴中喷
射出高速焰流。 非转移弧常用于喷涂、表面处理及焊接或切割较 薄的金属或非金属。
热喷涂技术
6、喷涂工艺流程
(b) 转移型等离子弧：简称为转移弧。是在接负
极的钨级与接正极的喷嘴之间形成的，引弧时要
先用喷嘴接电源正极，产生小功率的非转移弧， 而后工件转接正极将电弧引出去，同时将喷嘴断 电。 转移弧有良好的压缩性，电流密度和温度都高于 同样焊枪结构的非转移弧。转移弧主要用于切割 、焊接和堆焊。
热喷涂技术
6、喷涂工艺流程
3、热喷涂原理
根据热源来分，热喷涂有四种基本方法：
A：火焰喷涂
B：电弧喷涂 C：等离子喷涂
D：特种喷涂。
热喷涂技术
3、热喷涂原理
火焰喷涂就是以气体火焰为热源的热喷涂。
火焰喷涂按火焰喷射速度又分为：
A：火焰喷涂 B：气体 (爆炸喷涂) C：超音速喷涂3种。
热喷涂技术
3、热喷涂原理
等离子喷涂设备总图
热喷涂技术
6、喷涂工艺流程
等离子喷涂的应用
轴类零件，钴碳化钨
辊套，氧化铝
氧化铝薄板上喷涂氧化锆
内孔专用等离子喷涂设备
热喷涂技术
6、喷涂工艺流程
等离子弧根据电源的不同接法可分为三类： (a) 非转移型等离子弧； (b) 转移型等离子弧；
(c) 联合型等离子弧。
非转移弧称为等离子焰流，转移型等离子弧称为 等离子弧。
(c)联合型等离子弧：由转移弧和非转移弧联合
组成，简称为联合弧。主要用于电流在100A以
下的微弧等离子焊接，以提高电弧的稳定性。
在用金属粉末材料进行等离子堆焊时，联合型等
离子弧可以提高粉末的熔化速度而减少熔深和焊
接热影响区。
热喷涂技术
6、喷涂工艺流程
等离子弧的特点： 1)温度高、能量集中，可达15000～33000K，这一特点有很大的应用价 值，在喷涂、焊接和堆焊时，它可以熔化任何金属或金属陶瓷，可以获得很 高的生产率、减少工件变形和热影响区； 2)焰流速度高，进入喷枪中的工作气体被加热到上万摄氏度的高温，体积剧
热喷涂技术
6、喷涂工艺流程
3.等离子喷涂工艺(Nontransferred Plasma Arc Spray)： 等离子喷涂：以等离子焰流(非转移弧)或等离 子弧为热源，加热喷涂材料到熔融或高塑性状 态，并在高速焰流载引下，熔融材料高速撞击 工件表面形成涂层的工艺。
热喷涂技术
6、喷涂工艺流程
两根彼此绝缘并加有18～40V直流电压的线形 电极，由送丝机构向前输送，当两极靠近时， 在两线顶端产生电弧并使顶端熔化，同时吹入 的压缩空气是熔融的液滴雾化并形成喷涂束流， 沉积在工件表面。 电弧喷涂只能用于具有导电性能的金属线材， 当前主要用于喷涂锌铝防腐蚀涂层，不锈钢涂 层、高铬钢涂层，用于大型零件的修复和表面 强化。 电弧喷涂涂层比火焰喷涂涂层致密，结合强度 也比火焰喷涂高。
热喷涂技术
6、喷涂工艺流程
火焰喷涂的优势：设备投资少。操作简单，可
现场施工，无电力要求，沉积效率高。
火焰喷涂的缺点：涂层氧化物多，孔隙率高，
结合强度低。
热喷涂技术
6、源自文库涂工艺流程
2.电弧喷涂(Arc Spray)工艺： 电弧喷涂(Arc Spray)的原理如下图：
热喷涂技术
6、喷涂工艺流程
热喷涂技术
1、前言

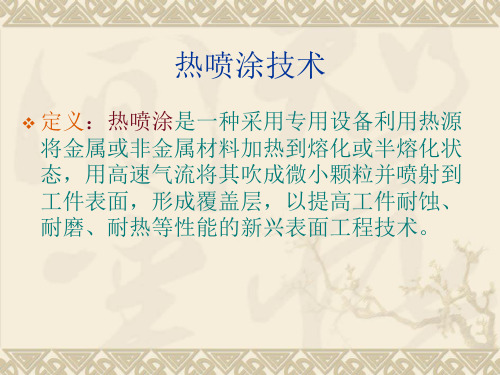

定 义 ：热喷涂是指采用氧——乙炔焰、电弧、 等离子弧、爆炸波等提供不同热源的喷涂装置， 产生高温高压焰流或超音速焰流，将要制成涂层 的材料如各种金属、陶瓷、金属加陶瓷的复合材 料、各种塑料粉末的固态喷涂材料，瞬间加热到 塑态或熔融态，高速喷涂到经过预处理（清洁粗 糙）的零部件表面形成涂层的一种表面加工方法。 我们把特殊的工作表面叫 “涂层”，把制造涂层 的工作方法叫“热喷涂”，它是采用各种热源进 行喷涂和喷焊的总称。
热喷涂技术
5、热喷涂材料涂层
熔滴在撞击基体后会扩展开形成薄饼状结构， 如果有一些颗粒未熔，则会在撞击瞬间脱落， 形成孔洞或夹杂，如果熔滴在撞击基体时温度 过高，液滴粘度太低，则会造成“喷溅”现象。 所以，在喷涂中要避免未熔和过热两种现象。
热喷涂技术
5、热喷涂材料涂层
涂层结构 涂层结构一般由大小不一的扁平颗粒、未熔化 的球形颗粒、夹杂和孔隙组成。
热喷涂技术
5、热喷涂材料涂层
加热要求：必须使涂层材料熔化，或者使形成 涂层基体的主要材料熔化，涂层材料在到达基 体之前应保持熔化状态，加热温度不能使涂层 材料挥发。 为达到粉末完全熔化，存在一个临界粉末滞留 时间及临界粉末尺寸。熔滴的滞留时间主要取 决于焰流速度、能量和喷涂距离。 涂层材料的喷涂速度与焰流速度和材料的粒径 有关。喷涂材料在飞行速度最大时撞击到基体 形成的涂层与基体结合最好。喷嘴与基体间的 距离及角度都会影响到喷涂质量。
热喷涂技术
6、喷涂工艺流程
热喷涂工艺方法 1.火焰喷涂工艺：是线材火焰喷涂(Wire Flame Spray)和粉末火焰喷涂(Powder Flame Spray) 的总称。是最早的喷涂工艺。用乙炔、丙烷、 氢气或天然气等作燃料，以压缩空气、氧气或 惰性气体作动力，使熔融材料雾化并加速，喷 射到基体形成喷涂层。粉末、线材、棒材、带 材等都可以用火焰喷涂工艺进行喷涂。
优点：
(1)基材及涂层材料广泛。
(2)基体温度低。 (3)操作灵活。 (4)涂层厚度范围宽。
热喷涂技术
4、热喷涂技术特点
缺点：
(1)热效率低
(2)材料利用率低，浪费大 (3)涂层与基材结合强度低
热喷涂技术
5、热喷涂材料涂层
涂层材料的选择 首先，热喷涂材料最好有较宽的液相区，较宽 的液相区可以使涂层材料的熔滴在较长时间内 保持液相。 金属和氧化物陶瓷都适合于热喷涂，材料在热 喷涂温度下如果易于分解，则不适用于热喷涂。 如在喷涂有机高分子化合物时，为避免有机高 分子化合物分解，必须控制喷涂材料的加热时 间。
涂层结合强度 热喷涂层的种类很多。从成份上看，有纯金属、 合金、陶瓷、复合材料和高分子材料。从材料 的形态上看，有丝材、粉末等。由于这些材料 的范围很广，所以它们与基材的结合形式也差 别很大。
• 1)冶金结合。
• 2)机械嵌合。
• 3)物理-化学结合。 热喷涂技术
5、热喷涂材料涂层
1)冶金结合。这种冶金结合可以是涂层材 料与基材在界面形成共同晶粒(联生结晶)， 或者在界面只是晶粒相接触并存在晶粒界 限(不形成共同晶粒)，也可以相互间发生 反应生成金属间化合物。形成共同晶粒的 情况，可称为“晶内结合”，不形成共同 晶粒而只是相互接触的情况称为“晶间结 合”。一般来说，热喷涂工艺中的涂层材 料与基体的结合很少有“晶内结合”的作 用。
召开第八届国际热喷涂会议,就采用“热喷涂”这一名词,这就是“热
喷涂”名词的由来。
热喷涂技术
2、热喷涂的历史
我国热喷涂技术是从五十年代开始的，当时由吴 剑春和张关宝在上海组建了国内第一个专业化喷 涂厂，研制氧乙炔焰丝喷及电喷装置，并对外开 展金属喷涂业务。我国热喷涂技术起步较早，50 年代就发展了丝材电弧喷涂；60年代某些军工部 门开始研究等离子喷涂；70年代出现了品种和型 号较为齐全的喷涂设备和材料，但总的来说进展 缓慢，只是到了近些年才获得了较快的发展。
