第10章 建筑装饰施工图的绘制

第10章 建筑装饰施工图的绘制


次卫生间
餐厅
主卫生间
9600 4030
2.650
客厅 次卧室 主卧室
3470
造型顶灯
造型顶灯
造型顶灯
1500
3300
4800 14700
3600
1500
4500
9600
厨房
书房
3000
2100
绘制顶装修平面图首先绘制出天花板效果。
顶棚装修平面基本图形绘制完成后，就要对其进 行标注，包括文字标注、尺寸标注和标高标注等。
家装平面基本图形绘制完成后，就要为平面图形 添加尺寸标注、轴线编号、文本注释和填充面砖。
1
3000
3
1800
4
14700 4800
5
2100
6
3000
8
E D
9600 4030
厨房 书房 次 卫 生 间
E
2100
餐厅 主卫生间
2100
D
3000 9600
B
3470
客厅 次卧室
C
主卧室
A
1500 3300 4800 14700 3600 1500
5
2100
6
3000
8
E D
9600 4030
厨房 书房 次 卫 生 间
E
2100
餐厅 主卫生间
2100
D
3000 9600
B
3470
客厅 次卧室
C
主卧室
A
1500 3300 4800 14700 3600 1500
4500
A
1
2
4
5
7
8
绘制家装平面图的第一步就是设置绘图环境。
第九讲装饰施工图的绘制

第九讲装饰施工图的绘制


1、知道装饰施工图的基本规范；２、知道装饰施工图的组成 知识点 ；３、知道装饰施工图的内容 。
技能点 能熟练地绘制装饰施工图 。
素质点
1、团队合作能力，（小组合作，与指导教师合作，与企业设 计师合作）； 2、敬业与职业道德培养，艺术修养和人文精神，创新能力； 3、认真负责的学习态度和一丝不苟的工作作风。
▪项 目 启 动
▪资 料 搜 集 ▪实 地 调 研
特殊情况：可适当加长图纸，但仅限于图纸长边并以长边的 1/8或其倍数加长。
▪室 内 设 计 空间组织与 室内陈设布
置
▪界 面 构 成 与材料计划
▪通 风 、 采 光与照明设
计
▪家 具 与 陈 设计划
➢施 工 图 绘 制
•视 觉 效 果
表
现
•方 案 调 整 与汇报
▪家 具 与 陈 设计划
➢施 工 图 绘 制
c(其余边宽) e(不留装订边宽)
841×1189 594×841 420×594 25
10
20
297×420 210×297
5
10
•视 觉 效 果
表
现
•方 案 调 整 与汇报
注:建筑装饰装修设计图以A3 为主，居室装饰装修设计图以A3为 主，设计修改通知单以A4为主。
第九讲 装饰施工图的绘制
▪项 目 启 动
▪资 料 搜 集 ▪实 地 调 研
由A0图幅对裁其它图幅
▪室 内 设 计 空间组织与 室内陈设布
置
▪界 面 构 成 与材料计划
▪通 风 、 采 光与照明设
计
▪家 具 与 陈 设计划
➢施 工 图 绘 制
•视 觉 效 果
表
现
•方 案 调 整 与汇报
任务4建筑立面图的绘制和识读-教案(精)

任务4建筑立面图的绘制和识读-教案(精)

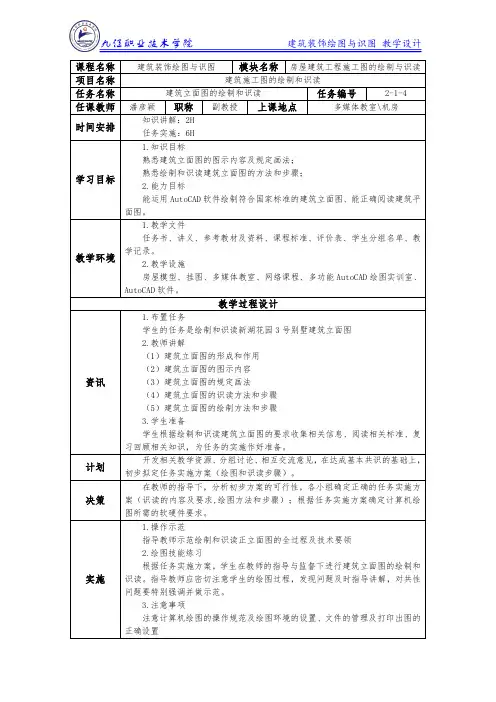

九江职业技术学院
建筑装饰绘图与识图 教学设计
课程名称 建筑装饰绘图与识图 模块名称 房屋建筑工程施工图的绘制与识读
项目名称
建筑施工图的绘制和识读
任务名称
建筑立面图的绘制和识读
任务编号
2-1-4
任课教师 潘彦颖 职称 副教授 上课地点
多媒体教室\机房
时间安排
知识讲解：2H 任务实施：6H
1.知识目标
熟悉建筑立面图的图示内容及规定画法；
学习目标
熟悉绘制和识读建筑立面图的方法和步骤； 2.能力目标
能运用 AutoCAD 软件绘制符合国家标准的建筑立面图、能正确阅读建筑平
面图。
1.教学文件
任务书、讲义、参考教材及资料、课程标准、评价表、学生分组名单、教
学记录。
教学环境
2.教学设施
房屋模型、挂图、多媒体教室、网络课程、多功能 AutoCAD 绘图实训室、
1.操作示范
指导教师示范绘制和识读正立面图的全过程及技术要领
2.绘图技能练习
根据任务实施方案，学生在教师的指导与监督下进行建筑立面图的绘制和
实施 识读。指导教师应密切注意学生的绘图过程，发现问题及时指导讲解，对共性
问题要特别强调并做示范。
3.注意事项
注意计算机绘图的操作规范及绘图环境的设置、文件的管理及打印出图的
AutoCAD 软件。
教学过程设计
1.布置任务
学生的任务是绘制和识读新湖花园 3 号别墅建筑立面图
2.教师讲解
（1）建筑立面图的形成和作用
（2）建筑立面图的图示内容
资讯
（3）建筑立面图的规定画法
（4）建筑立面图的识读方法和步骤
绘制和识读建筑立面图的要求收集相关信息、阅读相关标准、复
建筑装饰施工图的识读

建筑装饰施工图的识读

第一章建筑装饰施工图的识读一、建筑装饰施工图是设计人员按照投影原理，用线条、数字、文字和符号在纸上画出的图样，用来表达设计思想、装饰结构、装饰造型及饰面处理要求。

建筑装饰施工图是装饰施工的技术语言，是工人施工和工程验收的依据。

建筑装修、装饰施工图包括：平面图、顶面图（天花图）、立面图、剖面图、结点大样图、家具图、水工、电工图等。

装饰工程涉及面较宽，如门窗、楼地面层、内外墙柱表面、顶棚、隔断和楼梯等都包括在装饰业务之内，而且细致到与增强建筑感染力的照明、陈设、绿化等，都要精心地加以装饰，并由此产生装饰的整体效果。

它不仅与建筑有关，也与各种钢、铝、木结构有关，还与家具及各种配套产品有关。

由于装饰施工图目前还没有制定统一的画法标准，所以在装饰施工图中有建筑制图、家具制图和机械制图等几种画法及符号并存的现象，形成装饰施工图的自身特点。

本章仅从识图的需要，对读看建筑装饰施工图的要点加以阐述。

第二章比例图纸使用比例的作用，是为了将建筑结构和装饰结构不走样的缩小或放大在图纸上。

图纸比例用阿拉伯数字，并用比例符号“：”表示。

如1：100、1：50、1：5等。

1：100表示图纸上所画物体比实体缩小１００倍，１：１表示图纸上所画物体与实体一样大。

比例符号标注在图名的右侧，当整张图纸上只用一种比例时，也可在图标近旁处注写，或注写在标题栏内。

一般图纸采用的比例可见表１－１。

看图纸时懂得这个道理后，就可以用比例尺去量取图上未标尺寸的部分，从而知道它的实际尺寸。

第一节：线条线条从根本上说是表现形象的。

譬如物体的内外各种轮廓线、材质纹理、阴影界线、周围环境等，都是用线条来表示的，非常直观，一目了然。

在建筑与装饰图上，线条本身还表达了种种含意，这就要从图线的粗细和线型的样式来加以陈述了。

线宽b在工程图中分为0．１８、０．２５、０．３５、０．５、０．７、１．０、１．４、２.０毫米等八种规格，供粗线、中粗线、细线等三个线宽等级选用。

建筑装饰施工图的阅读与绘制

建筑装饰施工图的阅读与绘制


► 装饰造型平面图 ► 讲义.装饰造型平面图的形成与表达 ► 墙面的装饰造型是占有一定空间的形体如挑檐造
型、雨篷造型、墙面的假柱造型等等，装饰立面图 有时反映不清这些造型的平面变化，故需画出它们 的平面图 ► 装饰平面图是假想用一水平剖切平面沿装饰墙面 中凸凹变化较大位置进行水平全剖切，所得到的水 平正投影图。当沿墙面竖向装饰造型起伏变化大、 构造复杂时，需剖切多次剖切符号在装饰立面图上 标明)。剖切到的轮廓线代表装饰面层，用粗实线表 示，其他内容可用细实线表示。
► 室内立面图的外轮廓用粗实线表示，墙面上的门窗及凸凹 于墙面的造型用中实线表示，其他图示内容、尺寸标注、 引出线等用细实线表示。室内立面图一般不画虚线。
► 室内立面图的常用比例为讲义：50，可用比例为1：30、 1：40等。
室内立面图的识读
► 图样的命名、编号应与平 面布置图上的内视符号的 编号相一致内视符号决定 室内立面图的识读方向， 同时也给出了图样的数量 现结合某别墅客厅室内立 面图，说明识读步骤。
室内立面图的形成与表达
► 室内立面图是将房屋的室内墙面按内视投影符号的指向向 直立投影面所作的正投影图它用于反映室内空间垂直方向 的装饰设计形式、尺寸与做法、材料与色彩的选用等内容。
► 房屋室内立面图的名称，应根据平面布置图中内视投影符 号的编号或字母确定
► 室内立面图应包括投影方向可见的室内轮廓线和装饰构 造、门窗、构配件、墙面做法、固定家具、灯具等内容及 必要的尺寸和标高，并需表达非固定家具、装饰物件等情 况。室内立面图的顶棚轮廓线，可根据情况只表达吊顶或 同时表达吊顶及结构顶棚。
楼地面平面图、顶棚平面图、室内立面图、墙柱)面 装饰剖面图、装饰详图等图样组成，其中设计说明、 平面布置图、楼地面平面图、顶棚平面图、室内立 面图为基本图样，表明装饰工程内容的基本要求和 主要做法；墙(柱)面装饰剖面图、装饰详图为装饰施 工的详细图样，用于表明细部尺寸、凹凸变化、工 艺做法等。图纸的编排也以上述顺序排列。
1建筑施工图识读与绘制

1建筑施工图识读与绘制

图，称为建筑立面图，简称立面图。 ❖ 在施工图中，立面图主要用于表示建筑物的体形与
❖ 两轴线之间的附加轴线，其编号应以分数表示。如 图a、b以分母表示前一轴线的编号，分子表示附加 轴线的编号，编号宜采用阿拉伯数字顺序编写。当 在轴线之前附加轴线时，分母就应用03或0D表示 如图c、d。
两轴线之间的附加轴线
1.1 建筑工程施工图概述
❖ 一个详图适用于几根定位轴线时，应同时注明各有 关轴线的编号，如图所示。
1.1 建筑工程施工图概述
❖ ⑤对称符号 ❖ 如果构配件的图形为对称图形，绘图时可
画对称图形的一般。对称符号由对称线和 两端的两对平行线组成。对称线用细点划 线绘制；平行线用细实线绘制，其长度宜 为6～10mm，每对的间距宜为2～3mm ；对称线垂直平分于两对平行线，两端超 出平行线宜为2～3mm，如图所示。
1.2 建筑施工图识读
图1-2-4标准层平面图
1.2 建筑施工图识读
❖4 顶层平面图图示内容及阅读 ❖ 屋顶平面图主要表示三个内容，如图1-2-5所示 ❖ （1）屋面排水情况。如排水分区，天沟、屋面坡
度、雨水口的位置。 ❖ （2）突出屋面的物体。如图1-2-5所示的上人
孔。对于顶层平面图来说，还可能有烟囱、水箱、 天窗、屋面变形缝、楼梯间等。 ❖ （3）细部做法。比如泛水、天沟、檐口等的做法 可以参照详图和国标。
a.外部尺寸。b.内部尺寸。
❖ ⑤看楼地面标高。
❖ ⑥看门窗的位置、编号和数量。
❖ ⑦看剖面的剖切符号及指北针。
1.2 建筑施工图识读
❖3 标准层平面图及阅读方法
❖ 对于多层建筑物，原则上每层都要画出平面图。但 是，对于平面布局相同的楼层，可以共用一个平面 图表达。这样的平面图称为标准层平面图。
1.9.1建筑装饰施工图制图标准1课件建筑装饰施工图制图标准1建筑装饰施工图绘制

1.9.1建筑装饰施工图制图标准1课件建筑装饰施工图制图标准1建筑装饰施工图绘制

•圆应用细实线绘制，直径为8～10mm。定位轴线应用细单点长划线绘制。
•横向编号从左至右顺序编写， 竖向编号从下至上顺序编写。
•拉丁字母的I 、O、Z不得用做 轴线编号。
符号
引入：剖切索引符号的设置
为什么要设剖 切符号？ 剖切符号有什 么作用？
2、剖切符号
•剖切符号是表示图样中剖视位置的符号。

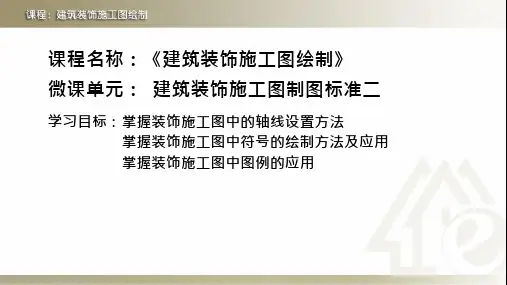

课程名称：《建筑装饰施工图绘制》 微课单元： 建筑装饰施工图制图标准二
学习目标：掌握装饰施工图中的轴线设置方法 掌握装饰施工图中符号的绘制方法及应用 掌握装饰施工图中图例的应用
轴线
1、定位轴线及其编号
•建筑施工图中的定位轴线是施工定位、放线的重要依据。凡是承重墙、柱子等主要承重构件 都应画上轴线来确定其位置。
施工图中怎 样表示材料、 灯具、家具 呢？
4、图例 常用材料图例:
门窗图例
洁具图例
灯具图例
常用开关、插座图例
详图索引符号： 表示局部放大图样在原图上的位置及本图样所在页码，应在被索引图样上使用详图索引符 号。
材料索引符号： 表示各类材料的品种及对应的编号，应在图样上使用材料索引符号。
设备索引符号： 表示各类设备（含设备、设施、家具、洁具等）的品种及对应的编号，应在图样上使用设 备索引编号。
图例
绘制建筑装饰施工图经常用到的图例:
3、索引符号
•索引符号根据用途的不同可分为立面索引符号、剖切索引符号、详图索引符号、部品
件索引符号、材料索引符号。
部
立面索引符号： 表示室内立面在平面上的位置及立面图所在 的图纸编号。
在平面图中，进行平面及立面索引符号标注，应采用阿拉 伯数字或字母为立面编号Leabharlann 表各投视方向，并应以顺时针 方向排序。
建筑装饰工程制图与识图课件项目6

建筑装饰工程制图与识图课件项目6

必要时还有表示详图的符号。
8、抹灰层、楼地面、材料图例 比例＞1∶50时画抹灰层、楼地 面、屋面的面层线，宜画出材料图例；比例=1∶50时宜画楼地面、 屋面的面层线，抹灰层面层线视需要而定；比例＜ 1∶50时不画 抹灰层，宜画出楼地面、屋面的面层线。比例=1∶100～200时可 简化材料图例，宜画出楼地面、屋面的面层线；比例＜ 1∶200 时，不画材料图例。
4901
1360 1000
1000 1250
120
120
120 240
D
C-2
C-2
C-2
120 240
240
2040
900
4860
240
2700 2700 240 2400
4500
4000
休息室
4260
C
接待室
M-3
500
﹢0.000
1800
6240
3060
3300
值班室
M-1
B
1010 500
1500
1.2m，在上行的第一个梯段内）的水平剖切面，将建筑 剖开成若干段，并将其用直接正投影法投射到H 面的剖
面图，即为相应层平面图。各层平面图只是相应“段” 的水平投影。
若中间各层平面组合、结构布置、构造情况等完全 相同，只画一个具有代表性的平面图，即“标准层平面 图”。
将建筑通过其顶层门窗洞口水平剖开，剖切面以上
•建筑坐标 建筑物、构筑物平面两方向与测量坐标网不平行时 常用。A轴相当于测量坐标中的 X轴， B轴相当于测量坐标中的 Y轴，选适当位置作坐标原点。画垂直的细实线。若同一总平面 图上有测量和建筑两种坐标系统，应注两种坐标的换算公式。
4、标注（续）
室内装饰工程制图与识图

室内装饰工程制图与识图

某办公楼透视图
6
2平行投影
1 斜投影 投影方向倾斜于投影面时所作出的
平行投影;称为斜投影; 斜投影法可绘制斜轴测投影图。
斜投影
轴测投影图
7
2正投影 投影方向垂直于投影面时所作出的平行
投影;称为正投影;
正投影
三面正投影图
8
2 正投影的基本特性 1全等性：当直线段平行于投影面时;其投影 与直线段等长，这种特性称为全等性; 这种 投影称为实形投影。
语言
人类文明的标志
人们利用语言交流 沟通
设计
设计语言
工程制图
相互促进
设计思想
设计创作
设计师必须要掌握好“设计语言”
工程制图
表达设计意图的一种手段
艺术性 准确 真实介绍室内空间实体 不带主观随意性
学习目的
(a) 培养学生的空间想象能力
二维平面
三维立体
二 培养学生认真细致 一丝不苟的工作作风
(c) 培养学生具有室内设计的绘图能力和读图能力
b.一般定位轴线的标注法
D=8mm
③ 剖面的剖切线 剖视方向一般向图面的上方或左方;剖切线尽量不穿越图面上的线条;
剖切线位置的长度宜为610mm 投影方向线垂直于剖切线位置线，长度短于剖切位置线，宜为4-
6mm
剖切符号和编号
在剖视图方或一侧;应标注图名，并在下面画一粗横线，长度等于注写文字的长度;
16
5三面正投影的画法 Z
X
O
YW
YH
17
熟练掌握物体三面正投影图的画法;是绘制和
识读工程图样的重要基础，下面是某办公楼三面正 投影图;
正立投影图
侧立投影图
18
水平投影图

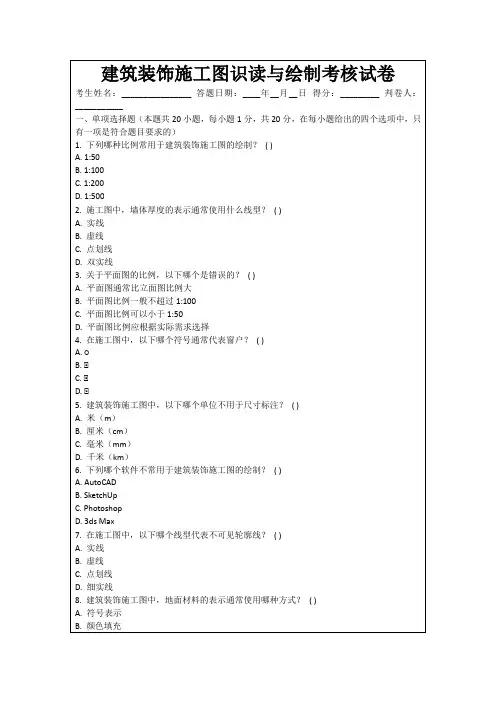

建筑装饰施工图识读与绘制考核试卷

建筑装饰施工图识读与绘制考核试卷

C.显示建筑物的细部构造
D.提供施工时的参考
17.建筑装饰施工图中的剖面图可以展示以下哪些内容？( )
A.墙体的内部结构
B.楼板的厚度
C.屋顶的构造
D.设备的安装位置
18.以下哪些情况下需要重新绘制施工图？( )
A.设计变更
B.施工条件变化
C.图纸损坏
D.施工过程中发现问题
19.建筑装饰施工图中，以下哪些部分可能包含材料说明？( )
A.地面
B.墙面
C.天花板
D.尺寸标注
13.关于建筑装饰施工图的绘制，以下哪个说法是错误的？( )
A.应遵循国家制图标准
B.图纸应清晰、整洁
C.可以随意更改比例和线型
D.需要准确表达设计意图
14.在施工图中，以下哪个单位用于表示面积？( )
A.米（m）
B.厘米（cm）
C.毫米（mm）
D.平方米（㎡）
4. A
5. D
6. C
7. B
8. C
9. B
10. D
11. A
12. D
13. C
14. D
15. A
16. C
17. A
18. D
19. D
20. A
二、多选题
1. ABC
2. ABC
3. ABCD
4. ABCD
5. ABC
6. ABC
7. ABCLeabharlann 8. ABCD9. ABC
10. ABC
11. AB
建筑装饰施工图识读与绘制考核试卷
考生姓名：________________答题日期：____年__月__日得分：_________判卷人：___________
《CAD制图课件-建筑装饰施工图绘制》

《CAD制图课件-建筑装饰施工图绘制》


提升空间的立体感。
3
色彩搭配
运用色彩理论和配色原则，创造出和谐 的色彩搭配方案。
材质表现
运用不同的材质纹理，使绘图更逼真， 呈现真实感和质感。
施工图的检查与修改
符号一致性
确认符号和图例的一致性，避 免混淆和误解。
尺寸准确性
检查每个元素的尺寸是否准确， 确保施工的精度和稳定性。
图纸完整性
检查图纸是否完整，包括标题 栏、图例和辅助标示的完整性。
符号、注释、编号的规范化
1 符号使用
统一使用规定的符号，使 图纸易于阅读和解释。
2 注释说明
添加注释说明，解释设计 意图和施工细节。
3 编号规范
规范化编号，便于查找和 交流。
常见问题解答与案例分享
回答学生常见问题，分享实际案例，帮助学生更好地理解建筑装饰施工图的 绘制方法和应用。
CAD制图课件——建筑装 饰施工图绘制
本课件介绍建筑装饰施工图的重要性及其绘制方法。通过CAD技术，学习基 础知识、图纸标准、绘制方法以及渲染技巧，掌握施工图的规范化和检查修 改，共享常见问题解答和案例。
建筑装饰施工图的绘制标准
尺寸标注
精确标注图纸比例尺和每个元素的尺寸，确保 施工的准确性。
符号标记
使用统一的符号和颜色，使图纸更加规范和易 懂。
图纸布局
按照规定布Leabharlann 图纸，包括标题栏、图例和辅助 标示，使图纸易于阅读和理解。
材料列表
列出每个构件所需的材料和规格，便于施工和 材料采购。
墙面装饰图的绘制方法
颜色选择
根据设计要求选择合适的颜色， 包括主色和辅助色。
涂料和质地
选择适合的涂料和质地，以实现 所需的视觉效果和质感。

装饰装修工程施工图

高出地面者以正号表示，反之则以负号表示。 （3）弄清每个立面上有儿种不同的装饰面，这些装饰面所用
的材料以及施工工艺要求。 （4）立面上各不同材料饰面之间的衔接、收口较多，要注意
上一页 下一页 返回
第二节 装饰装修工程施工图识读
收口的方式、工艺和所用材料。 （5）要注意电源开关、插座等设施的安装位置和方式。 （6）弄清建筑结构与装饰结构之间的衔接，装饰结构之间的
下一页 返回
第二节 装饰装修工程施工图识读
的尺寸标注一般分布在图形的内外）。 （4）通过平面布置图上的符号来识图：通过投影符号，明确
投影面编号和投影方向，并进一步查出各投影方向的立面图； 通过剖切符号，明确剖切位置及其剖切方向，进一步查阅相 应的剖面图；通过索引符号，明确被索引部位和详图所在的 位置。 2.基本内容 装饰施工平面图表达的内容比较多，概括起来主要有以下儿 点： （1）装饰装修结构在建筑物内的平面位置及其与建筑结构的 相互关系尺寸，装饰结构的具体形状和尺寸，以及装饰面的
下一页 返回
第二节 装饰装修工程施工图识读
一、装饰装修施工平面图的识读
1.识读要点 （1）首先看图名、比例、标题栏，弄清是什么平面图。再看
建筑平面基本结构及尺寸把各个房间的名称、面积及门窗、 走道等主要尺寸记住。 （2）通过装饰面的文字说明，弄清施工图对材料规格、品种、 色彩的要求和对工艺的要求。结合装饰面的面积组织施工和 安排用料，明确各装饰面的结构材料与饰面材料的衔接关系 与固定方式。 （3）确定尺寸。先要区分建筑尺寸与装饰装修尺寸，再在装 饰装修尺寸中分清定位尺寸、外形尺寸和结构尺寸（平面上
上一页 下一页 返回
第二节 装饰装修工程施工图识读
（7）用文字说明的图例和其他符号表达不足的内容。 （8）室内设备、家具安放的位置以及与装饰布局的关系尺寸，

装饰施工图识图方法与步骤PPT(49张)

（5）建筑物平面图应注写房间的名称或编号。 编号注写在直径为6mm细实线绘制的圆圈内，并在
（6）平面较大的建筑物，可分区绘制平面图， 各区应分别用大写拉丁字母编号，但每张平面图均 应绘制组合示意图。在组合示意图中要提示的分区，
（7） （8）为表示室内立面在平面图上的位置，应在 平面图上用内视符号注明视点位置、方向及立面编 号，如图1.1所示。
具体位置和大小，以及与建筑结构的相互关系，平
平面布置图的尺寸标注也分外部尺寸和内部尺 寸。外部尺寸一般是套用建筑平面图的轴间尺寸和 门窗洞、洞间墙尺寸，而装饰结构和配套布置的尺 寸主要在图形内部标注。内部尺寸一般比较零碎， 直接标注在所表示的内容附近。若遇重复相同的内
为了区别平面布置图上不同平面的上下关系， 必要时也要注出标高。为了简化计算、方便施工起 见，装饰平面布置图一般取各层室内主要地面为标
（5）较简单的对称式建筑物或对称的构配件等， 在不影响构造处理和施工的情况下，立面图可绘制
（6）在建筑物立面图上，相同的门窗、阳台、 外檐装修、构造做法等可在局部重点表示，绘出其
（7）在建筑物立面图上，外墙表面分格线应表
（8）有定位轴线的建筑物，宜根据两端定位轴 线号编注立面图名称（如：①～⑩立面图、～立面 图）。无定位轴线的建筑物可按平面图各方的朝向
（4）标准定型化设计少，可采用的标准图不多， 致使基本图中大部分局部和装饰配件都需要专画详
（5）建筑装饰施工图由于所用比例较大，有的 是建筑物某一装饰部位或某一装饰空间的局部图示， 笔力比较集中，有些细部描绘比建筑施工图更细腻。
建筑装饰工程图由效果图、建筑装饰施工图和 室内设备施工图组成。
建筑装饰施工图也分基本图和详图两部分。基 本图包括装饰平面图、装饰立面图、装饰剖面图， 详图包括装饰构配件详图和装饰节点详图。

装饰施工员-专业基础知识-施工图识读与绘制

装饰施工员-专业基础知识-施工图识读与绘制[单选题]1.在一个工程设计中，每个专业所使用的图纸，不宜多于（）种幅面。

A.一B.二C.三D.四正确答案：B参考解析：（江南博哥）在一个工程设计中，每个专业所使用的图纸，不宜多于两种幅面。

[单选题]2.A1图纸幅面是A3图纸幅面的（）。

A.2倍B.4倍C.6倍D.8倍正确答案：B参考解析：A1国际标准尺寸为：594mm×841mmA3国际标准尺寸为：297mm×420mm[单选题]3.建筑装饰专业制图中，被遮挡部分的轮廓线用（）表示。

A.中粗实线B.中粗虚线C.细单点长画线D.细点线正确答案：B参考解析：建筑装饰专业制图线见表3-11。

[单选题]4.关于图纸幅面尺寸，以下说法正确的是（）。

A.A2图幅是A4图幅尺寸的一半B.A2比A1图幅尺寸大C.A3是A4图幅尺寸的二倍D.A3图幅尺寸的大小是594mm×400mm正确答案：C参考解析：A1国际标准尺寸为：594mm×841mm；A2国际标准尺寸为：594mm×420mm，是A3纸的两倍；A3国际标准尺寸为：297mm×420mm；A4国际标准尺寸为：210mm×297mm；A5国际标准尺寸为：148mmX210mm。

[单选题]5.设计变更通知单以（）幅面为主。

A.A2B.A3C.A4D.A5正确答案：C参考解析：设计变更通知单以A4幅面为主[单选题]6.透视投影图是根据（）绘制的。

A.斜投影法B.平行投影法C.中心投影法D.正投影法正确答案：C参考解析：透视投影图是指按中心投影法绘制的单向投影图，是根据中心投影法绘制的，特别适用于画大型建筑物的直观图。

[单选题]7.在某教室内装饰设计剖面图中，图例表示（）。

A.钢筋混凝土B.石膏板C.混凝土D.砂砾正确答案：C[单选题]8.横向定位轴线编号用阿拉伯数字，（）依次编号。

A.从右向左B.从中间向两侧C.从左至右D.从前向后正确答案：C参考解析：横向定位轴线编号用阿拉伯数字表示，从左至右依次编号。

建筑装饰工程制图与识图

• 图样轮廓以外的尺寸界线距图样 最外轮廓线之间的距离≮10，平行 排列的尺寸线的间距宜为7~10，全 图一致。
• 总尺寸的尺寸界线应靠近所指 部位，中间的尺寸界线可稍短， 但其长度要相等。
尺寸的排列与布置
◆相互平行的尺 寸线应从被注 写的图样轮廓 线由近向远， 小尺寸在内， 大尺寸靠外整 齐排列
（4）图线不得与文字、数字和符号重叠、混淆，不可避免时，应首先保 证文字等的清晰。
图线交接的画法举例
虚线与虚线交接或虚线与其 它图线交接时，应是线段交 接。虚线为实线的延长线时，
不得与实线连接。
幅面代号 A0、A1
A2、A3、A4
虚线、点画线等相交处画法
图框线、标题栏线的宽度
图框线宽度
标题栏外框宽度
标题栏 会签栏
幅面线、图框线、标题栏、会签栏 实例
制图标准：（2）----图线
(1) 线宽
线宽组（mm）
线宽比
b
1.4
0.7b 1.0
线宽组
1.0
0.7
0.7
0.5
0.5 0.35
0.5b 0.7
0.5 0.35 0.25
0.25b 0.35 0.25 0.18 0.13
注：1 需要微缩的图纸，不宜采用0.18mm及更细的线宽。 2 同一张图纸内，各不同线宽中的细线，可统一采用
7
5 3.5
字宽 14 10
7
5 3.5 2.5
图纸上所需书写的文字、数字或符号等，均应笔画清 晰、字体端正、排列整齐，标点符号应清楚正确。
1、汉 字
字体的基本笔划：
长仿宋体特点：
木一 图
1.横平竖直 2.起落分明 3.结构匀称 4.填满方格

装饰工程施工图纸识读

装饰工程施工图纸识读一、图纸内容1、平面图：平面图展示了工程的整体平面布局、空间结构及各个房间的布置。

平面图一般包括：平面布置图、坐标图、家具布置图、吊顶布置图等。

2、立面图：立面图展示了房间的立面结构、墙面装饰、门窗开启、天花吊顶等具体细节。

立面图一般包括：正立面图、侧立面图、分隔立面图等。

3、剖面图：剖面图展示了房间的剖面结构、墙体结构、吊顶结构等细节。

剖面图一般包括：正剖面图、侧剖面图、分隔剖面图等。

4、施工图：施工图是具体施工过程中的细节图纸，包括各部位的尺寸、结构、施工工艺等。

施工图一般包括：装饰材料规格表、吊顶构造图、电路示意图、排气管道图等。

二、图纸符号1、尺寸符号：用于表示构件的尺寸和间距，如直线标尺、横线标尺等。

2、构件符号：用于表示各种构件的形状、材料和功能，如墙体符号、门窗符号、家具符号等。

3、施工符号：用于表示施工工艺方法和要求，如填土符号、墙面喷涂符号、玻璃安装符号等。

4、材料符号：用于表示各种装饰材料的种类和规格，如瓷砖符号、涂料符号、灯具符号等。

三、图纸尺寸1、尺寸标注：施工图中的尺寸标注是非常重要的，可以帮助施工人员准确地理解和执行设计要求。

2、尺寸比例：图纸一般按照比例绘制，比如1:50或1:100等，施工人员需要按照比例缩放图纸进行实际施工。

3、尺寸调整：有时候设计图纸可能存在错误或者需要调整的地方，施工人员需要根据实际情况进行尺寸调整。

四、图纸比例1、1:50比例：适用于整体平面布置图、建筑平面图等。

2、1:100比例：适用于室内的立面图、剖面图等。

3、1:20比例：适用于细节图、施工图等。

以上是装饰工程施工图纸的识读方面的介绍，希望读者可以通过本文了解到关于装饰工程施工图纸的基本内容和要点，提高对图纸的理解和运用能力，从而更好地进行装饰工程的施工。

愿读者在日后的工程实践中能够更加顺利、高效地完成工作。

第1讲：建筑装饰施工图1


41
（三）立面图的画法
第一步：结合平面图，取适当比例（常用1：100、1：50）， 绘制建筑结构的轮廓（一般要剖过门或窗等洞口部位）； 第二步：绘制室内各种家 具、设备，比如床、柜、 窗帘等； 第三步：标注各装饰 面的材料、色彩； 第四步：标注相关尺 寸，某些部位若须绘 制详图，应绘制相应 的索引符号，书写图 名和比例；
3、明确顶棚尺寸、做法
• 图10.4中客厅“6.150”标高为吊顶顶棚标高，此 处吊顶宽为750mm，做法为轻钢龙骨纸面石膏板 饰面、刮白后罩白色乳胶漆。 • 内侧虚线代表隐藏的灯槽板，其中设有日光灯带， 外侧两条细实线代表吊顶檐口有两步叠级造型， 每步宽为60mm。 • 曲线吊顶由两条半径为4225mm和6350mm的圆弧组 合而成，它与二层平面布置图（图10.5）中该位 置的曲线挑台相协调。
5
常用建筑材料图例1～9
6
常用建筑材料图例10～18
7
常用建筑材料图例19～27
8
2)装饰平面图的识读
第一步：识读图名、比例
第二步：了解各房间的名称和功能
第三步：识读标注在图样外部的尺寸
轴线总尺寸
吧台
客厅 艺术地毯
卧室
餐厅
上 下
卫
第四步：了解各房间内的设备、家 轴线尺寸 具安放位置、数量、规格和要求 第五步：识读各种符号
顶棚平面图的识读步骤如下：
1、在识读顶棚平面图前，应了解顶棚所在 房间平面布置图的基本情况 2、识读顶棚造型、灯具布置及其底面标高 3、明确顶棚尺寸、做法 4、注意图中各窗口有无窗帘及窗帘盒做法、明确 其尺寸 ５、识读图中有无与顶棚相接的吊柜、壁柜等家具 6、识读顶棚平面图中有无顶角线做法 7、注意室外阳台、雨篷等处的吊顶做法与标高
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

► 地面装饰施工图的图示内 容：
► 地面装饰施工图主要以反 映地面装饰分格、材料选用 为主，图示内容有：
1）平面布置图的基本内容。
2）室内楼地面材料选用、颜 色与分格尺寸以及地面标高 等。
3）楼地面拼花造型。
4）索引符号、图名及必要的 说明
1
地面装饰施工图的绘制
1.选比例、定图幅。 2.画出建筑主体结构，标注其开间、进深、门窗 洞口等尺寸。 3.画出楼地面面层分格线和拼花造型等(家具、 内视投影符号等省略不画)。 4.标注分格和造型尺寸。材料不同时用图例区分， 并加引出说明，明确做法。 5.细部做法的索引符号、图名比例。 6.检查并加深、加粗图线，楼地面分格用细实线 表示 7.完成作图。
3)画出各功能空间的家具、陈设、隔断、绿化等的形状、 位置。
4)标注装饰尺寸，如隔断、固定家具、装饰造型等的定形、 定位尺寸。
5)绘制内视投影符号、详图索引符号等。 6)注写文字说明、图名比例等。 7)检查并加深、加粗图线。剖切到的墙柱轮廓、剖切符号 用粗实线，未剖到但能看到的图线，如门扇开启符号、窗 户图例、楼梯踏步、室内家具及绿化等用细实线表示。
识读顶棚造型、灯具布 置及其底面标高
虚线部分代表吊顶内的 暗藏灯带
1
Hale Waihona Puke ►明确顶棚尺寸、做 法►注意图中各窗口有 无窗帘及窗帘盒做 法、明确其尺寸
►识读图中有无与顶 棚相接的吊柜、壁 柜等家具
► 识读顶棚平面图中有 无顶角线做法。顶角 线是顶棚与墙面相交 处的收口做法
► 注意室外阳台、雨篷 等处的吊顶做法与标 高。室内吊顶有时会 随功能流线延伸至室 外，如阳台、雨篷等， 通常还需画出它们的 顶棚图
间平面尺度及装饰形体定位 面布置图中门扇的开启
的主要依据 。常用比例为1： 线宜用细实线表示
50、1：100和1：200。
1
识图步骤
平面布置图决定室内空间的功能及流线 布局，是顶棚设计、墙面设计的基本依 据和条件，平面布置图确定后再设计楼 地面平面图、顶棚平面图、墙(柱)面装 饰立面图等图样。
► 先浏览平面布置图中 各个房间的功能布局、 图样比例等，了解图 中基本内容
► 平面布置图是装饰施工图中 的主要图样，它是根据装饰 设计原理、人体工学以及用 户的要求画出的用于反映建
► 平面布置图中剖切到的 墙、柱轮廓线等用粗实 线表示；未剖切到但能
筑平面布局、装饰空间及功 看到的内容用中粗实线
能区域的划分、家具设备的 布置、绿化及陈设的布局等 内容的图样，是确定装饰空
表示，如家具、地面分 格、楼梯台阶等。在平
1
► 建筑装饰设计通常是在建筑设计的基础上进行的， 由于设计深度的不同、构造做法的细化、以及为满 足使用功能和视觉效果而选用材料的多样性等，在 制图和识图上装饰工程施工图有其自身的规律，如 图样的组成、施工工艺及细部做法的表达等都与建 筑工程施工图有所不同。
► 装饰设计同样经方案设计和施工图设计两个阶段。 ► 装饰工程施工图一般由装饰设计说明、平面布置图、
1
顶棚平面图的图示内容
► 顶棚平面图采用镜像投影法绘制，其主要内容有： 1.建筑平面及门窗洞口，门画出门洞边线即可，不画门 扇及开启线。 2.室内(外)顶棚的造型、尺寸、做法和说明，有时可画 出顶棚的重合断面图并标注标高。 3.室内(外)顶棚灯具符号及具体位置(灯具的规格、型 号、安装方法由电气施工图反映)。 4.室内各种顶棚的完成面标高(按每一层楼地面为 ±0.000标注顶棚装饰面标高，这是实际施工中常用的 方法)。 5.与顶棚相接的家具、设备的位置及尺寸。 6.窗帘及窗帘盒、窗帘帷幕板等 7.空调送风口位置、消防自动报警系统及与吊顶有关的 音视频设备的平面布置形式及安装位置。 8.图外标注开间、进深、总1 长、总宽等尺寸。
► 注意各功能区域的平 面尺寸、地面标高、 家具及陈设等的布局。
► 理解平面布置图中的内 视投影编号。为表示室 内立面在平面图中的位 置及名称
► 识读平面布置图中的详 细尺寸。平面布置图中 一般应标注固定家具或 造型等的尺寸
1
1
平面布置图的绘制
绘图步骤如下：
1)选比例、定图幅。 2)画出建筑主体结构，标注其开间、进深、门窗洞口等尺 寸，标注楼地面标高。
1
► 建筑装饰施工图中常 用的图例
► 常见的门、窗、家具、 设备、绿化等的图例
► 装饰设计的总说明
► 在装饰工程施工图中， 施工总说明：一般应将 工程概况、设计风格、 材料选用、施工工艺、 做法及注意事项，以及 施工图中不易表达、或 设计者认为重要的其他 内容写成文字、编成设 计说明。
1
平面布置图
1
1
顶棚装饰施工图
形成与表达
顶棚装饰施工图也叫顶 棚平面图是以镜像投影 法画出的反映顶棚平面 形状、灯具位置、材料 选用、尺寸标高及构造 做法等内容的水平镜像 投影图，是装饰施工的 主要图样之一。常用比 例为1：50、1：100、 1：150。在
► 顶棚平面图的识读
在识读顶棚平面图前， 应了解顶棚所在房间平面 布置图的基本情况。因为 在装饰设计中，平面布置 图的功能分区、交通流线 及尺度等与顶棚的形式、 底面标高、选材等有着密 切的关系。只有了解平面 布置，才能读懂顶棚平面 图。
1
详图索引与投影索引
►在装修施工图中 除了详图索引符 号与建筑施工图 一样外，常用投 影索引的形式， 把平面图与室内 立面图联系起来。
1
门窗编号
►·M代表门，M，、M2、M-1、M-2等都是门的 编号。
► ·C代表窗，C，、C2、C-1、C-2等都是门 的编号。
► ·MF表示防盗门。 ► ·LMT表示铝合金推拉门。 ► ·LMC表示铝合金门连窗。 ► ·LC表示铝合金窗。
建筑装饰施工图的阅读与绘制
1
建筑装饰施工图的阅读与绘制
►装饰工程施工图是按照装饰设计方案确定的 空间尺度、构造做法、材料选用、施工工艺 等，并遵照建筑及装饰设计规范所规定的要 求编制的用于指导装饰施工生产的技术文件。 装饰工程施工图同时也是进行造价管理、工 程监理等工作的主要技术文件。装饰工程施 工图按施工范围分室内装饰施工图和室外装 饰施工图。
楼地面平面图、顶棚平面图、室内立面图、墙(柱)面 装饰剖面图、装饰详图等图样组成，其中设计说明、 平面布置图、楼地面平面图、顶棚平面图、室内立 面图为基本图样，表明装饰工程内容的基本要求和 主要做法；墙(柱)面装饰剖面图、装饰详图为装饰施 工的详细图样，用于表明细部尺寸、凹凸变化、工 艺做法等。图纸的编排也以上述顺序排列。
8)完成作图。
1
地面装饰施工图
► 地面平面装饰施工图同平面 布置图的形成一样，所不同 的是地面布置图不画活动家 具及绿化等布置，只画出地 面的装饰分格，标注地面材 质、尺寸和颜色、地面标高 等。
► 地面装饰施工图的常用 比例为1：50、1：100、l： 150。图中的地面分格采用 细实线表示，其他内容按平 面布置图要求绘制。
