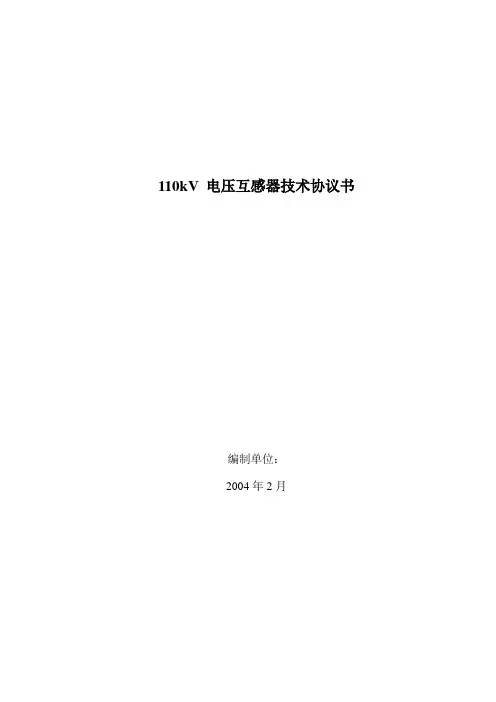

110kV 电压互感器技术协议书
编制单位：
2004年2月
110kV电压互感器技术协议书副总工程师
设计总工程师
主任工程师
科长
编写
编制单位：
2004年2月
1总则
1.0.1本设备技术规范书适用于适用于发电厂一期工程电压互感器，它提出了该设备的功能设计、结构、性能、安装和试验等方面的技术要求。
1.0.2 本设备技术规范书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，卖方应提供符合工业标准和本规范书的优质产品。
1.0.3如果卖方没有以书面形式对本规范书的条文提出异议，则意味着卖方提供的设备完全符合本规范书的要求。
1.0.4本设备技术规范书所使用的标准如遇与卖方所执行的标准不一致时，按较高标准执行。
1.0.5本设备技术规范书经买、卖双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。
1.0.6本设备技术规范书未尽事宜，由买、卖双方协商确定。
2技术要求
2.1应遵循的主要现行标准
GB/T311.1 《高压输变电设备的绝缘配合》
GB4703 《电容式电压互感器》
GB2706 《交流高压电器动热稳定试验方法》
GB763 《交流高压电器在长期工作时的发热》
GB/T16434 《高压架空线路和发电厂、变电所环境污区分级及外绝缘选择标准》
GB5273 《变压器、高压电器和套管的接线端子》
GB2900 《电工名词术语》
GB1207 《电压互感器》
GB1984 《交流高压断路器》
GB191 《包装贮运标志》
GB7674 《SF6封闭式组合电器》
GB2536 《变压器油》
GB156 《标准电压》
2.2 环境条件
2.2.1 周围空气温度
最高温度: +40.7 ℃
最低温度: -21.3 ℃
最大日温差: 25 ℃
2.2.2 海拔高度: ≤1000m
2.2.3 最大风速: 2
3.2 m/s
2.2.4 环境相对湿度(在25℃时)
日平均值: 95 %
月平均值: 90 %
2.2.5 地震烈度: 8 度
垂直加速度: 0.1 g
水平加速度: 0.2 g
2.2.6 污秽等级: III 级
2.2.7 覆冰厚度≤1 mm
2.3 工程条件
2.3.1 系统概况
1. 系统额定电压: 110 kV
2. 系统最高电压: 126 kV
3. 系统额定频率: 50 Hz
4. 系统中性点接地方式: 直接接地
2.3.2 安装地点:
2.3.2 安装方式: 户内
2.3.4 其他要求
2.4 电压互感器基本技术参数
2.4.1 型式: JDCF-110/√3
2.4.2 结构型式:
2.4.3 额定频率:50Hz
2.4.4 设备最高电压: 126 kV
2.4.5 额定一次电压: 110 kV
2.4.6 额定二次电压、二次线圈的额定容量、准确级。（见表2.1）
表2.1 电压互感器的二次电压、额定容量和准确级
2.4.7绕组连接方式
2.4.8误差限制：
2.4.9绝缘水平：见表2.2
表2.2 电压互感器额定绝缘水平(kV)
2.5技术性能要求
2.5.1无线电干扰
在1.1倍最高相电压时的无线电干扰不应大于2500μV，并在晴天夜晚不应出现可见电晕。
2.5.2爬电距离≥3150 mm。
2.5.3局部放电水平：
预加电压0.8×l.3Um(Um为系统最高电压)，时间不少于10s，然后降至1.1Um/3，1min后局部放电量不大于10pC，同时记录局部放电起始电压和熄灭电压。
2.5.4铁磁谐振：
在负载为零及1.2倍额定电压时，电压互感器二次侧短路后又突然消除短路，其二次电压峰值在额定频率10个周波内恢复到短路前的正常值，其误差不大于10％。
在负载为零及1.5倍额定电压时，电压互感器二次侧短路后又突然消除短路，其二次回路铁磁谐振时间不应超过2s。
2.5.5暂态特性
高压端子在额定电压下发生短路时，带有25－100％额定负荷的主二次侧电压应在额定频率的一个周波内降低到短路前电压峰值的10％。
2.5.6剩余电压绕组
为降低开口三角的不平衡电压，要求出厂时使任意三台组成三相互感器的三个剩余电压绕组的变比误差和角误差尽量接近，并在铭牌上表示出三台互感器的成组编号，提供变比和角差的曲线。当一次绕组施加三相平衡电压时，开口三角的不平衡电压不得大于1V。
2.5.7在额定电压、额定频率和最大额定负荷下，cosΦ=1时，所有绕组的温升均不允许超过K。
2.5.8接线端子允许荷载(连续作业)：
设备一次接线端子允许使用拉力为1500N。
2.5.9端子
制造厂应供给连接母线用的全部紧固件(螺栓、螺母等)，一次出线端子及紧固零件应有可靠的防锈镀层。
二次出线端子螺杆直径不得小于6mm，应用铜或铜合金制成，并有可靠的防锈层。二次出线端子板防潮性能良好并具有防螺杆旋转措施。
端子盒应为钢性结构，端子应防腐蚀防潮和阻燃，防护等级IP44。
端子盒应便于外部电缆的引入，并有足够的空间。
接地
每相电压互感器装设满足接地热稳定电流要求的接地极板，并配有与接地线连接用的接地螺钉，螺栓的直径不小于12mm。
2.6一般结构要求
所有金属部件材料应经处理，以避免由于大气条件的影响而造成生锈、腐蚀和损伤。铁件应经防腐处理。
2.6.1油箱采用经热镀锌的钢箱，并可靠密封，不得渗油、漏油。
2.6.2互感器应有良好的密封性能，瓷套应有足够的机械强度，绝缘强度和钢度，绝缘子及其装配件的结构应保证其任何部分因热涨冷缩引起的应力不致于导致结构损伤。瓷绝缘子应上褐色釉。
2.6.3互感器应设有油位指示器，同时设有注油塞和排气塞，并能排出互感器最低处的油。
2.6.4互感器应设压力释放装置，排油阀门。
互感器应测量油中含水量和含气量，并提供实测值，要求油中含水量不大于20ppm，含气量不大于2％，并向用户提供油分析化验及试验证明单。
瓷箱帽应附有金属膨胀器以作温度补偿，瓷套应防爆，瓷套充绝缘油并可靠密封，同时将绝缘油与空气隔开以防止潮气进入。
2.7有符合国标的铭牌，铭牌用耐腐蚀材料制成，字样和符号应清晰耐久，铭牌在设备正常运行时其安装位置应明显可见。
