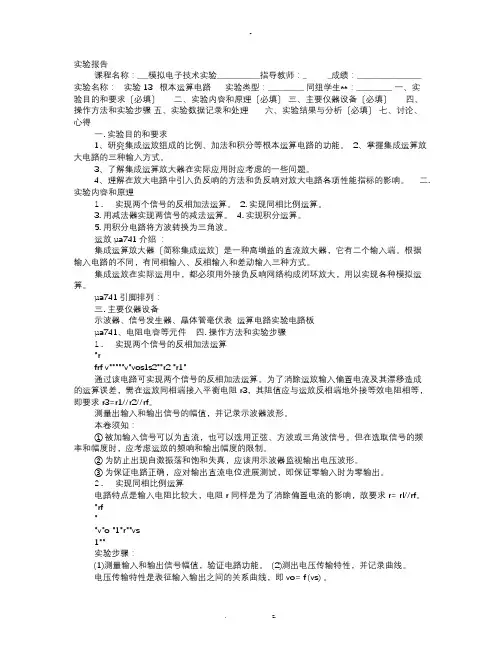

课程名称：电路与模拟电子技术实验指导老师：成绩：
实验名称：基本运算电路设计实验类型：同组学生姓名：
三、实验须知：
四、实验步骤：
1.实现两个信号的反相加法运算
实验电路：
R′= Rl//R2//RF 电阻R'的作用：作为平衡电阻，以消除平均偏置电流及其漂移造成的运算误差
输入信号v s1v s1输出电压v o
0.1V，1kHz 0 1.01V
0.1V 0.1V 2.03V
2.减法器（差分放大电路）
实验电路：
R1=R2、R F=R3
输入信号v s1v s1输出电压v o
0.1V，1kHz 0 1.02V
0 0.1V 1.03V
0.1V 0.1V 0.12mV
共模抑制比850
3.用积分电路转换方波为三角波
实验电路：
电路中电阻R2的接入是为了抑制由I IO、V IO所造成的积分漂移，从而稳定运放的输出零点。
在t<<τ2（τ2=R2C）的条件下，若v S为常数，则v O与t 将近似成线性关系。因此，当v S为方波信号并满足T p<<τ2时（T p为方波半个周期时间），则v O将转变为三角波，且方波的周期越小，三角波的线性越好，但三角波的幅度将随之减小。
根据电路参数求出τ2，确定三种情况下的方波信号频率，在坐标系中画出输入和输出波形。
v S方波周期v S幅值(峰峰值) v o波形v o周期v o幅值(峰峰值) T=0.1R2C 未测
T=R2C 1.000 如下图1ms 6.64V
T=10R2C 1.000 如下图10ms 10.60V
T=100R2C 1.000 如下图100ms 11.00V
①T=0.1R2C=0.1ms
未测
②T=R2C=1ms
③T=10R2C=10ms
④T=100R2C=100ms
（后附仿真实验）
仿真实验
1
两种情况下仿真电路分别为：
①v s1=0.1V ，v s1=0，由探针的显示的参数V （rms ）为输出电压，大小为1.00V
②v s1
2s1s1V41kHz 0°
V115 V
V41kHz 0°
V1
15 V
②v s1=0V ，v s1=0.1V
③v s1=0.1V ，v s1=0.1V
3R3
V1R3
V1
15 V V41kHz 0°
V1
V41kHz 0°
0.01µF
①T=0.1R2C，方波频率为10KHz
②T=R2C，方波频率为1KHz
③T=10R2C，方波频率为0.1KHz
