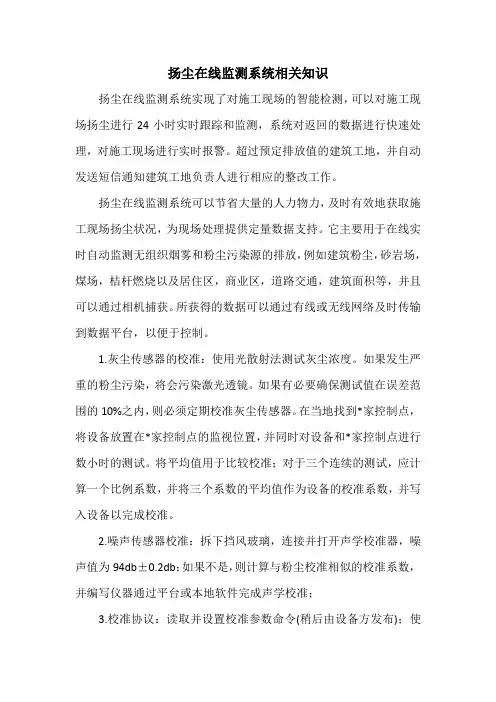

扬尘在线监测系统介绍

• 2、步骤二：将温湿度传感器百叶箱和噪声传感器百叶箱 分别安装在百叶箱安装支架的两端。
• （1）由于百叶箱安装支架上没有安装孔（这样现场安装 更加灵活），安装时，直接使用附带的凤尾丝将百叶箱固 定在安装支架上即可。注意两个百叶箱距离两头的距离尽 量保持一致，以使外观更为美观大方。
• （2）安装时，百叶箱朝前朝后均可以，视现场需要选择 即可。一般以安装完成后，便于将相关信号线捋至立杆后 面为好。
ห้องสมุดไป่ตู้
• 3、步骤三：将风速风向安装支架固定在立杆上
• （1）在立杆上选择合适位置，将安装好风速传感器和风向传感器的风速风向支架固定上去。固定 方法是：先将支架放在立杆合适位置，将支架上带有的抱骨朝向后面，再用另一半抱骨和螺丝进行 固定。
• （2）需要注意的是，安装时，要尽量使得风速风向支架与立杆成正交方向。否则系统风速测量值 和风向测量值将会有所偏差。
扬尘在线监测系统介绍zy08
TH-40S细石混凝土泵
单位名称：中运智能机械集团
• 扬尘在线监测系统配件清单 • 1、主控箱一台； • 2、风速传感器一个； • 3、风向传感器一个； • 4、风速传感器电缆线一根（已连接主控箱）； • 5、风向传感器电缆线一根（已连接主控箱）； • 6、温湿度传感器电缆线一根（已连接主控箱）； • 7、噪声传感器电缆线一根（已连接主控箱）； • 8、LED屏幕（附带电源线和屏幕信号线） • 9、两个百叶箱（内部分别已安装有温湿度传感器和噪声
谢谢
单位名称：中运智能机械集团
传感器）
• 扬尘在线监测系统安装步骤
• 1、步骤一：将风速传感器和风向传感器分别固定在风速风向安装支 架的两端
• （1）使用附带的螺丝，分别将风速和风向传感器固定在风速风向安 装支架的两端，根据安装孔位置直接进行固定即可。
• （2）需要注意的是，风向传感器在安装时，一定要将其上面标注的 正北方向（白色漆点标示）面朝现场的正北方向，这样系统安装完毕 上电后，才会正确指示当前风向。
