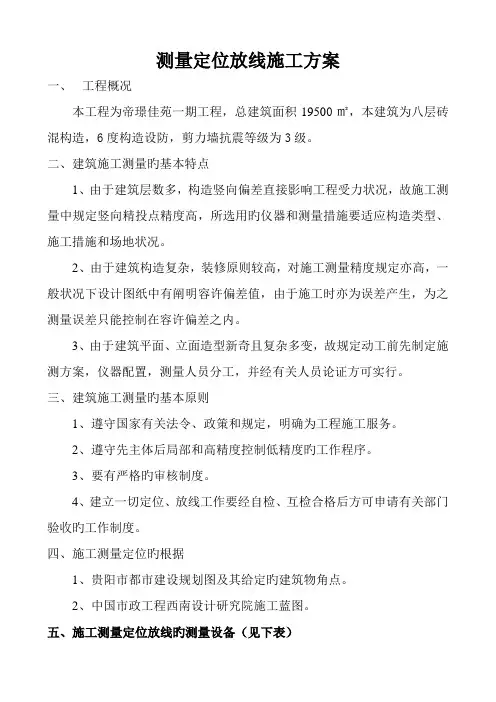

测量定位放线施工方案一、工程概况本工程为帝璟佳苑一期工程,总建筑面积19500㎡,本建筑为八层砖混构造,6度构造设防,剪力墙抗震等级为3级。
二、建筑施工测量旳基本特点1、由于建筑层数多,构造竖向偏差直接影响工程受力状况,故施工测量中规定竖向精投点精度高,所选用旳仪器和测量措施要适应构造类型、施工措施和场地状况。
2、由于建筑构造复杂,装修原则较高,对施工测量精度规定亦高,一般状况下设计图纸中有阐明容许偏差值,由于施工时亦为误差产生,为之测量误差只能控制在容许偏差之内。
3、由于建筑平面、立面造型新奇且复杂多变,故规定动工前先制定施测方案,仪器配置,测量人员分工,并经有关人员论证方可实行。
三、建筑施工测量旳基本原则1、遵守国家有关法令、政策和规定,明确为工程施工服务。
2、遵守先主体后局部和高精度控制低精度旳工作程序。
3、要有严格旳审核制度。
4、建立一切定位、放线工作要经自检、互检合格后方可申请有关部门验收旳工作制度。
四、施工测量定位旳根据1、贵阳市都市建设规划图及其给定旳建筑物角点。
2、中国市政工程西南设计研究院施工蓝图。
五、施工测量定位放线旳测量设备(见下表)阐明:以上测量设备,均经有关单位检查合格方可进行施工。
施工测量定位放线旳测量设备六、轴线控制(一)平面测量1、根据贵阳市都市建设规划测量队给定旳建筑角点及标高,用JD16E 经纬仪,塑料线,钢卷尺有建筑物周围大角点,给出开挖灰线。
随时控制开挖标高。
2、施工至±0.00后拟建立轴线控制系统。
精度规定:控制点≤±3㎜,角度≤±6秒,其他均按施工测量规程进行。
在各单元各栋转角柱墙上放引出线,逐层上引做这定线根据。
(二)竖向测量多层建筑竖向测量有吊线坠法、激光铅垂仪法、天顶垂准测量(仰望法),天底垂准测量(底视法),结合本工程详细状况,拟采用吊线附法。
采用3㎝直径一般线坠,用一般塑料线悬吊,从预留孔位置逐层上悬吊引测轴线和控制构造旳竖向偏差。

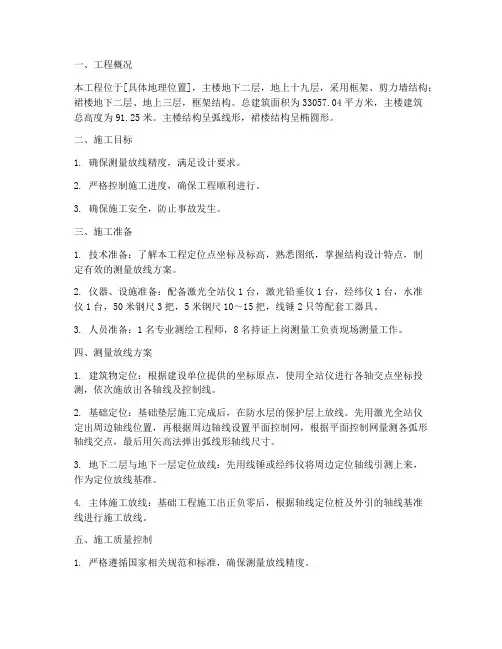

一、工程概况本工程位于[具体地理位置],主楼地下二层,地上十九层,采用框架、剪力墙结构;裙楼地下二层、地上三层,框架结构。
总建筑面积为33057.04平方米,主楼建筑总高度为91.25米。
主楼结构呈弧线形,裙楼结构呈椭圆形。
二、施工目标1. 确保测量放线精度,满足设计要求。
2. 严格控制施工进度,确保工程顺利进行。
3. 确保施工安全,防止事故发生。
三、施工准备1. 技术准备:了解本工程定位点坐标及标高,熟悉图纸,掌握结构设计特点,制定有效的测量放线方案。
2. 仪器、设施准备:配备激光全站仪1台,激光铅垂仪1台,经纬仪1台,水准仪1台,50米钢尺3把,5米钢尺10~15把,线锤2只等配套工器具。
3. 人员准备:1名专业测绘工程师,8名持证上岗测量工负责现场测量工作。
四、测量放线方案1. 建筑物定位:根据建设单位提供的坐标原点,使用全站仪进行各轴交点坐标投测,依次施放出各轴线及控制线。
2. 基础定位:基础垫层施工完成后,在防水层的保护层上放线。
先用激光全站仪定出周边轴线位置,再根据周边轴线设置平面控制网,根据平面控制网量测各弧形轴线交点,最后用矢高法弹出弧线形轴线尺寸。
3. 地下二层与地下一层定位放线:先用线锤或经纬仪将周边定位轴线引测上来,作为定位放线基准。
4. 主体施工放线:基础工程施工出正负零后,根据轴线定位桩及外引的轴线基准线进行施工放线。
五、施工质量控制1. 严格遵循国家相关规范和标准,确保测量放线精度。
2. 定期对测量仪器进行校验,确保仪器性能稳定。
3. 加强施工过程中的质量监控,及时发现并解决质量问题。
4. 对施工数据进行记录和整理,确保数据的准确性和完整性。
六、施工安全措施1. 施工人员必须穿戴安全帽、安全带等防护用品。
2. 严格遵守施工现场的安全规定,防止事故发生。
3. 加强对施工区域的安全管理,确保施工安全。
4. 定期进行安全检查,及时发现并整改安全隐患。
七、施工进度安排1. 施工准备阶段:5天。
测量放线及工程定位专项施工方案
1. 工程概述
本工程旨在实现放线和工程定位的精确测量,为后续施工工作提供准确可靠的
基础数据支持。
通过科学合理的施工方案,保证工程施工顺利进行,确保工程质量。
2. 施工准备
2.1 人员配备
本次施工需要具备一定测量经验和技能的测量工程师及技术人员,确保测量精
确可靠。
2.2 设备准备
准备全站仪、测距仪、放线棚、锤子、插杆、标尺等测量工具,并保证设备准
确性和完好性。
3. 施工方案
3.1 放线测量
1.确定测量起点和终点,采用三角定位法或激光测距法进行放线。
2.放线过程中应注意线路的直线性和平整性,避免受到外界干扰。
3.测量放线后应进行核对,确保放线数据准确无误。
3.2 工程定位
1.根据工程图纸确定测量点位置,采用全站仪进行测量。
2.设置测量基准点,确保测量数据的准确性和一致性。
3.对工程定位数据进行处理和分析,提供给施工人员参考。
4. 施工注意事项
1.施工过程中应注意安全第一,严禁越界作业和疏忽大意。
2.施工人员应遵守规范操作流程,确保数据准确性。
3.如遇到问题应及时与工程负责人或测量工程师沟通,协商解决方案。
5. 施工总结
通过本次测量放线及工程定位专项施工,实现了工程测量的准确性和可靠性,
为后续工程施工提供了关键数据支持。
同时,也提高了施工效率和质量,达到了预期的工程目标。
以上为测量放线及工程定位专项施工方案,希朿能为实际工程施工提供参考和借鉴。

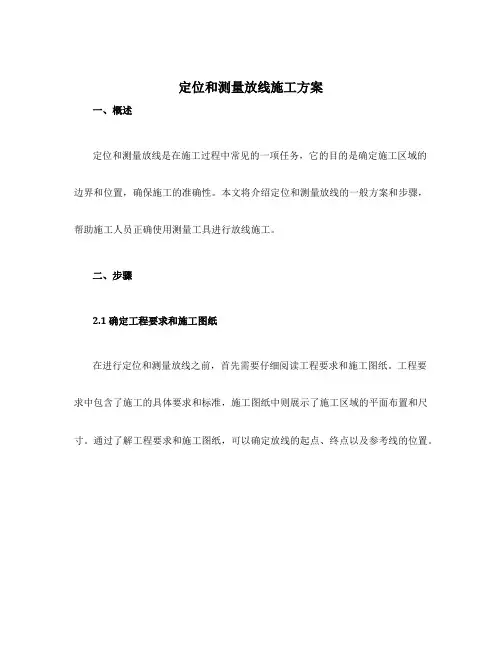

定位和测量放线施工方案一、概述定位和测量放线是在施工过程中常见的一项任务,它的目的是确定施工区域的边界和位置,确保施工的准确性。
本文将介绍定位和测量放线的一般方案和步骤,帮助施工人员正确使用测量工具进行放线施工。
二、步骤2.1 确定工程要求和施工图纸在进行定位和测量放线之前,首先需要仔细阅读工程要求和施工图纸。
工程要求中包含了施工的具体要求和标准,施工图纸中则展示了施工区域的平面布置和尺寸。
通过了解工程要求和施工图纸,可以确定放线的起点、终点以及参考线的位置。
2.2 确定放线参考线放线参考线是用来确定放线方向和位置的基准线。
根据工程要求和施工图纸,选择合适的参考线,可以是建筑物的墙角、地面的边缘或者其他固定的点。
参考线的位置应该便于测量,并且不易受到干扰。
2.3 使用测量工具进行放线在进行放线前,需要准备好合适的测量工具,包括测量尺、水平仪、平板仪等。
根据放线方向和距离,使用测量工具进行测量。
具体步骤如下:1.在参考线上测量出放线起点,用标记笔进行标记。
如果有多条放线线路,则分别进行测量和标记。
2.根据施工图纸上的尺寸要求,使用测量尺测量出放线终点的距离。
3.将测量结果应用于实际施工现场,使用标记笔在地面或建筑物上进行标记。
4.使用水平仪或平板仪对放线线路进行水平校验,确保放线的水平度满足要求。
2.4 定期检查放线准确性在放线施工过程中,定期检查放线的准确性非常重要。
可以使用测量尺、水平仪等工具进行检查,确保放线的位置和方向与施工图纸一致。
如果发现放线不准确,需要及时进行调整和修正。
2.5 放线记录和标识在放线施工过程中,及时记录放线的位置和标识。
可以使用测量工具上的刻度尺或标记笔在地面或建筑物上进行标记。
放线记录和标识可以帮助施工人员在后续施工过程中进行参考和定位。
三、注意事项3.1 使用合适的测量工具在进行放线施工时,需要选择合适的测量工具。
测量尺可以用于测量线路的长度,水平仪可以用于检验放线的水平度,平板仪可以用于放线的垂直校验。

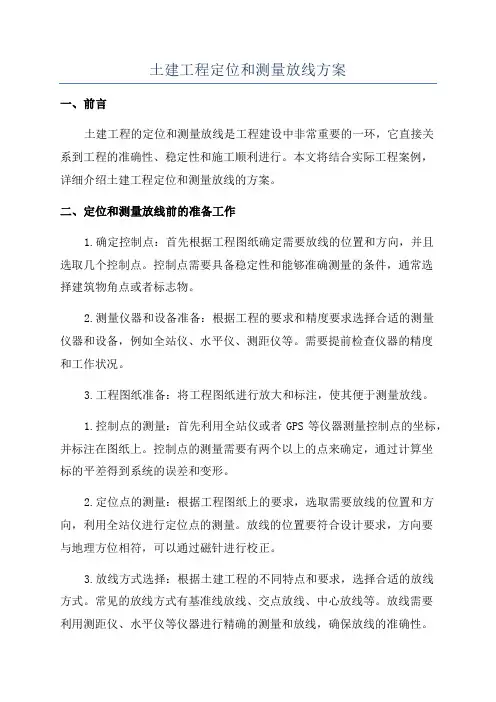

土建工程定位和测量放线方案一、前言土建工程的定位和测量放线是工程建设中非常重要的一环,它直接关系到工程的准确性、稳定性和施工顺利进行。
本文将结合实际工程案例,详细介绍土建工程定位和测量放线的方案。
二、定位和测量放线前的准备工作1.确定控制点:首先根据工程图纸确定需要放线的位置和方向,并且选取几个控制点。
控制点需要具备稳定性和能够准确测量的条件,通常选择建筑物角点或者标志物。
2.测量仪器和设备准备:根据工程的要求和精度要求选择合适的测量仪器和设备,例如全站仪、水平仪、测距仪等。
需要提前检查仪器的精度和工作状况。
3.工程图纸准备:将工程图纸进行放大和标注,使其便于测量放线。
1.控制点的测量:首先利用全站仪或者GPS等仪器测量控制点的坐标,并标注在图纸上。
控制点的测量需要有两个以上的点来确定,通过计算坐标的平差得到系统的误差和变形。
2.定位点的测量:根据工程图纸上的要求,选取需要放线的位置和方向,利用全站仪进行定位点的测量。
放线的位置要符合设计要求,方向要与地理方位相符,可以通过磁针进行校正。
3.放线方式选择:根据土建工程的不同特点和要求,选择合适的放线方式。
常见的放线方式有基准线放线、交点放线、中心放线等。
放线需要利用测距仪、水平仪等仪器进行精确的测量和放线,确保放线的准确性。
4. 放线精度的控制:根据工程的要求和精度要求,控制放线的精度。
一般情况下,放线精度应控制在±5mm以内,可以通过多次测量和平差来控制精度。
四、实际工程案例以大型商业建筑项目为例,介绍定位和测量放线的具体步骤和方案。
1.根据工程图纸确定控制点:选取了建筑物四个角点作为控制点,确保了测量的稳定性和准确性。
2.测量仪器和设备准备:选用了高精度全站仪、水平仪和测距仪等测量仪器,并在实际测量前进行了仪器的校准和功能测试。
3.工程图纸准备:对工程图纸进行了放大和标注,方便后续的测量和放线。
4.控制点的测量:利用全站仪对控制点进行测量,得到了控制点的坐标,并标注在图纸上。

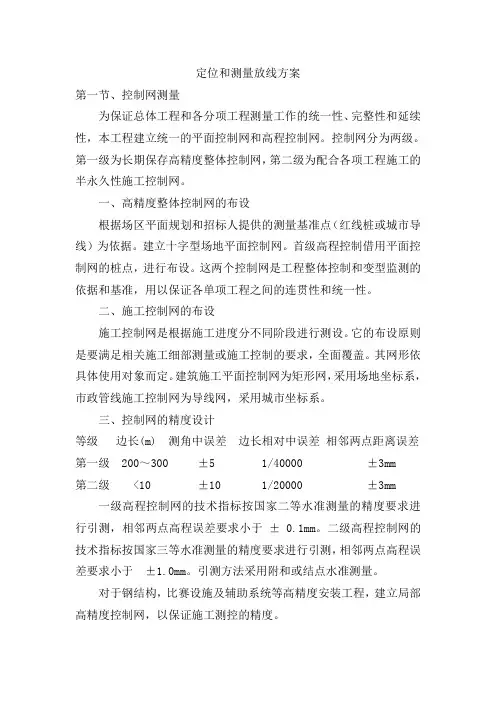

定位和测量放线方案第一节、控制网测量为保证总体工程和各分项工程测量工作的统一性、完整性和延续性,本工程建立统一的平面控制网和高程控制网。
控制网分为两级。
第一级为长期保存高精度整体控制网,第二级为配合各项工程施工的半永久性施工控制网。
一、高精度整体控制网的布设根据场区平面规划和招标人提供的测量基准点(红线桩或城市导线)为依据。
建立十字型场地平面控制网。
首级高程控制借用平面控制网的桩点,进行布设。
这两个控制网是工程整体控制和变型监测的依据和基准,用以保证各单项工程之间的连贯性和统一性。
二、施工控制网的布设施工控制网是根据施工进度分不同阶段进行测设。
它的布设原则是要满足相关施工细部测量或施工控制的要求,全面覆盖。
其网形依具体使用对象而定。
建筑施工平面控制网为矩形网,采用场地坐标系,市政管线施工控制网为导线网,采用城市坐标系。
三、控制网的精度设计等级边长(m) 测角中误差边长相对中误差相邻两点距离误差第一级 200~300 ±5 1/40000 ±3mm第二级 <10 ±10 1/20000 ±3mm 一级高程控制网的技术指标按国家二等水准测量的精度要求进行引测,相邻两点高程误差要求小于± 0.1mm。
二级高程控制网的技术指标按国家三等水准测量的精度要求进行引测,相邻两点高程误差要求小于±1.0mm。
引测方法采用附和或结点水准测量。
对于钢结构,比赛设施及辅助系统等高精度安装工程,建立局部高精度控制网,以保证施工测控的精度。
四、首级控制网测设平面控制网测设在满足规划主要条件的前提下,根据红线桩用坐标测量的方法首先测设出中心点KO;用全圆归零测法依次定出KN、KW、KS、KE的方向点位;依次测量相邻两点的距离及∠KN、∠KW、∠KS、∠KE的角度值;根据观测数据对控制网进行严密平差;根据平差结果对桩点进行修正。
首级高程控制采用精密数字水准仪附合水准测量进行引测;引测校核精度合格后,根据观测数据对高程控制网进行严密平差;根据平差结果对桩点高程进行修正。

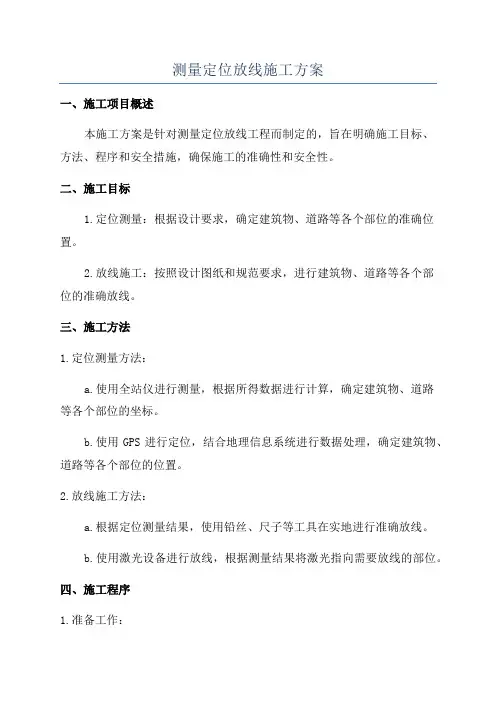

测量定位放线施工方案一、施工项目概述本施工方案是针对测量定位放线工程而制定的,旨在明确施工目标、方法、程序和安全措施,确保施工的准确性和安全性。
二、施工目标1.定位测量:根据设计要求,确定建筑物、道路等各个部位的准确位置。
2.放线施工:按照设计图纸和规范要求,进行建筑物、道路等各个部位的准确放线。
三、施工方法1.定位测量方法:a.使用全站仪进行测量,根据所得数据进行计算,确定建筑物、道路等各个部位的坐标。
b.使用GPS进行定位,结合地理信息系统进行数据处理,确定建筑物、道路等各个部位的位置。
2.放线施工方法:a.根据定位测量结果,使用铅丝、尺子等工具在实地进行准确放线。
b.使用激光设备进行放线,根据测量结果将激光指向需要放线的部位。
四、施工程序1.准备工作:a.确认施工地点和范围。
b.确定测量方法和仪器设备。
c.准备所需的工具和材料,如全站仪、GPS、铅丝、尺子、激光设备等。
2.定位测量:a.根据设计要求,选择合适的定位测量方法。
b.进行实地测量,记录所得数据。
c.根据所得数据进行计算,确定建筑物、道路等各个部位的坐标或位置。
3.放线施工:a.根据定位测量结果,选择合适的放线方法。
b.在实地进行准确放线,使用铅丝、尺子等工具或激光设备。
c.检查放线结果的准确性和符合设计要求。
4.施工总结:a.对定位测量和放线施工进行总结和评价。
b.根据实际情况,调整和改进施工方案。
五、安全措施1.在测量和放线过程中,要注意人身安全,穿戴符合施工要求的工作服和安全帽。
2.确保测量仪器设备的正常运行和安全使用,避免发生意外事故。
3.在施工现场设置警示标志,防止无关人员进入,并设置施工区域的临时控制措施。
4.合理安排工作人员的工作时间和工作量,避免疲劳造成的安全隐患。
5.定期进行安全检查和隐患排查,及时采取措施进行整改。
六、总结通过本施工方案的制定和实施,可以确保测量定位放线工程的准确性和安全性。
同时,也为项目进度的控制和施工质量的监督提供了可靠依据。

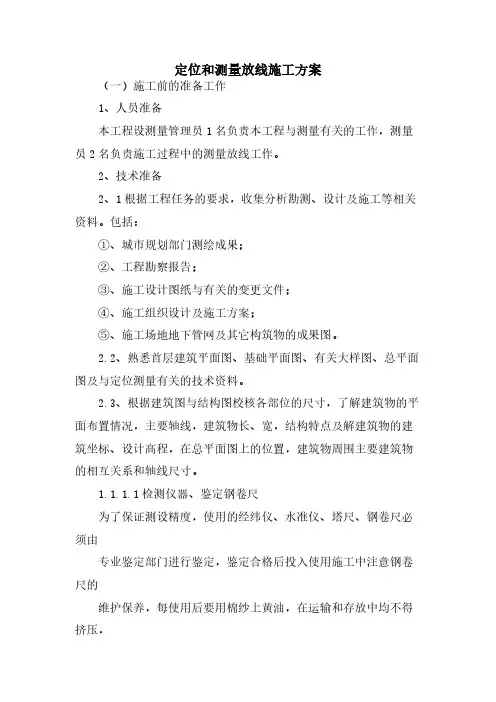

定位和测量放线施工方案(一)施工前的准备工作1、人员准备本工程设测量管理员1名负责本工程与测量有关的工作,测量员2名负责施工过程中的测量放线工作。
2、技术准备2、1根据工程任务的要求,收集分析勘测、设计及施工等相关资料。
包括:①、城市规划部门测绘成果;②、工程勘察报告;③、施工设计图纸与有关的变更文件;④、施工组织设计及施工方案;⑤、施工场地地下管网及其它构筑物的成果图。
2.2、熟悉首层建筑平面图、基础平面图、有关大样图、总平面图及与定位测量有关的技术资料。
2.3、根据建筑图与结构图校核各部位的尺寸,了解建筑物的平面布置情况,主要轴线,建筑物长、宽,结构特点及解建筑物的建筑坐标、设计高程,在总平面图上的位置,建筑物周围主要建筑物的相互关系和轴线尺寸。
1.1.1.1检测仪器、鉴定钢卷尺为了保证测设精度,使用的经纬仪、水准仪、塔尺、钢卷尺必须由专业鉴定部门进行鉴定,鉴定合格后投入使用施工中注意钢卷尺的维护保养,每使用后要用棉纱上黄油,在运输和存放中均不得挤压,防止钢尺变形,影响测设精度。
1.1.1.2测量器具的准备1.1.2施工程序公司技术质量部派测量工程师参加建设单位组织的红线桩、水准点的交接工作,并将结果交于项目测量员。
对建设单位交桩点进行复测,确定无误后引测出平面控制网,报公司技术质量部派测量工程师验收。
根据土方开挖方案确定基坑开挖线,报公司技术质量部复测,复测合格后报监理单位验收,合格后进行土方开挖。
1.1.3主要施工方法1.1.3.1平面控制网测设1、轴线控制网的测设根据测绘院或甲方提供的定位依据,验收无误后接桩,然后根据定位依据桩用直角坐标法或极坐标法做井字控制桩;做好以后将控制桩四周砌砖浇筑混凝土,采用全站仪进行复测,并根据定位依据点单项工程引测3个场区控制点,要求埋深1.5m,用混凝土浇注并以钢柱标记。
再用脚手架防护好,并做好警示标记以防破坏。
2、场地标高引测:根据测绘院或甲方提供的水准点向现场引测设计标高和轴线高程控制点。
测量放线及工程定位专项施工方案一、前期准备工作1.对项目进行全面了解,包括设计图纸、工程要求、施工工艺等,并与设计人员、工程管理人员进行充分沟通。
2.审查测量仪器设备的完好性和准确性,必要时进行校准和检测。
二、施工准备1.根据设计图纸确定测量放线和工程定位的起点和基准点,制定相应的测量方案。
2.安排专业的测量人员进行放线和定位的工作,确保其具备相关的技能和经验。
三、测量放线1.根据设计图纸确定需要放线的位置和要求,并将其标注在现场。
2.使用适当的测量仪器,如全站仪、经纬仪等进行测量放线。
3.进行放线时要确保准确性和精度,尽量避免误差的产生。
四、工程定位1.根据放线的结果和要求,进行工程定位。
2.使用测量仪器进行测量,并将结果与设计要求进行比较和检查。
3.根据测量的结果进行调整和纠正,确保工程定位的准确性和精度。
五、质量控制1.在测量放线和工程定位过程中,要进行质量控制,包括定期进行检查和校对,及时发现和解决问题。
2.对测量放线和工程定位的结果进行记录和保存,以备后续检查和评审。
六、安全措施1.在进行测量放线和工程定位时,要遵守相关的安全规定和操作规程,确保工作人员的安全。
2.使用测量仪器时要注意电气安全和防护措施,确保设备和人员的安全。
七、应急处理1.在进行测量放线和工程定位时,如出现异常情况或问题,要及时报告并采取相应的应急措施。
2.如需调整测量放线和工程定位的结果,要及时进行调整和纠正,并将结果进行记录和报告。
以上是一个针对测量放线及工程定位专项施工方案的示例,具体方案要根据不同的项目情况和要求进行制定。
在实施方案时,要注重质量控制和安全措施,确保施工的准确性和安全性。

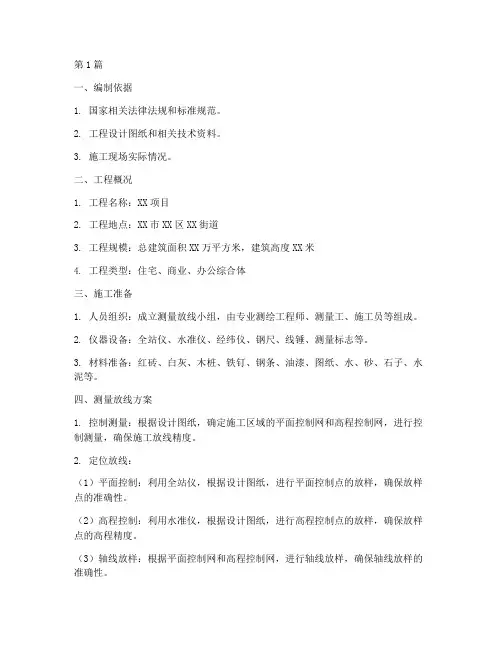

第1篇一、编制依据1. 国家相关法律法规和标准规范。
2. 工程设计图纸和相关技术资料。
3. 施工现场实际情况。
二、工程概况1. 工程名称:XX项目2. 工程地点:XX市XX区XX街道3. 工程规模:总建筑面积XX万平方米,建筑高度XX米4. 工程类型:住宅、商业、办公综合体三、施工准备1. 人员组织:成立测量放线小组,由专业测绘工程师、测量工、施工员等组成。
2. 仪器设备:全站仪、水准仪、经纬仪、钢尺、线锤、测量标志等。
3. 材料准备:红砖、白灰、木桩、铁钉、钢条、油漆、图纸、水、砂、石子、水泥等。
四、测量放线方案1. 控制测量:根据设计图纸,确定施工区域的平面控制网和高程控制网,进行控制测量,确保施工放线精度。
2. 定位放线:(1)平面控制:利用全站仪,根据设计图纸,进行平面控制点的放样,确保放样点的准确性。
(2)高程控制:利用水准仪,根据设计图纸,进行高程控制点的放样,确保放样点的高程精度。
(3)轴线放样:根据平面控制网和高程控制网,进行轴线放样,确保轴线放样的准确性。
(4)弧形轴线放样:对于弧形轴线,采用全站仪进行坐标投测,依次施放出各轴线及控制线。
(5)结构放样:根据设计图纸,进行结构放样,包括梁、板、柱等,确保结构放样的准确性。
3. 施工测量:(1)轴线投测:根据控制网,进行轴线投测,确保轴线位置的准确性。
(2)标高传递:利用水准仪,进行标高传递,确保标高的准确性。
(3)垂直度检测:利用经纬仪,进行垂直度检测,确保垂直度的准确性。
五、质量要求1. 测量放线精度应符合国家相关法律法规和标准规范的要求。
2. 放样点应准确无误,误差控制在允许范围内。
3. 施工测量应与设计图纸相符,确保施工质量。
六、安全措施1. 严格执行测量放线操作规程,确保操作安全。
2. 定期对测量仪器进行校验,确保仪器精度。
3. 施工现场应设置安全警示标志,防止人员误入危险区域。
七、环境保护1. 严格按照国家环保法规,控制施工现场的噪音、粉尘等污染。

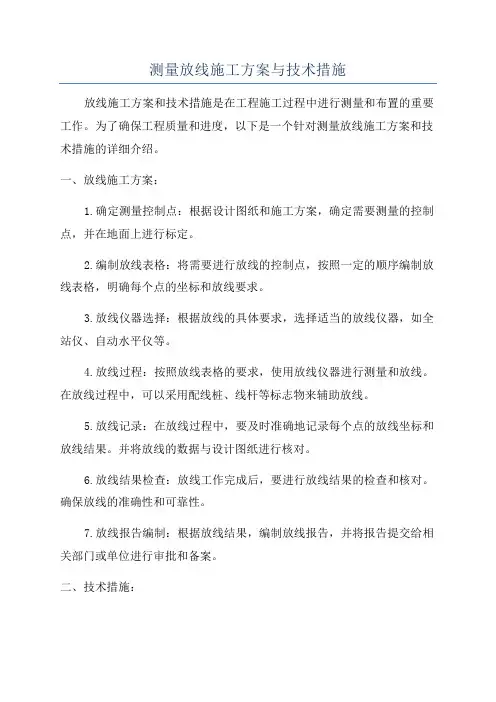

测量放线施工方案与技术措施放线施工方案和技术措施是在工程施工过程中进行测量和布置的重要工作。
为了确保工程质量和进度,以下是一个针对测量放线施工方案和技术措施的详细介绍。
一、放线施工方案:1.确定测量控制点:根据设计图纸和施工方案,确定需要测量的控制点,并在地面上进行标定。
2.编制放线表格:将需要进行放线的控制点,按照一定的顺序编制放线表格,明确每个点的坐标和放线要求。
3.放线仪器选择:根据放线的具体要求,选择适当的放线仪器,如全站仪、自动水平仪等。
4.放线过程:按照放线表格的要求,使用放线仪器进行测量和放线。
在放线过程中,可以采用配线桩、线杆等标志物来辅助放线。
5.放线记录:在放线过程中,要及时准确地记录每个点的放线坐标和放线结果。
并将放线的数据与设计图纸进行核对。
6.放线结果检查:放线工作完成后,要进行放线结果的检查和核对。
确保放线的准确性和可靠性。
7.放线报告编制:根据放线结果,编制放线报告,并将报告提交给相关部门或单位进行审批和备案。
二、技术措施:1.仪器校准:在进行放线前,要对使用的放线仪器进行校准。
保证仪器的准确性和稳定性。
2.放线精度要求:根据工程的具体要求,确定放线的精度要求。
并采取相应的技术措施来保证放线的精度。
3.地形复杂区域的处理:对于地形复杂的区域,如山区和河流交叉区域,要针对具体情况采取不同的放线技术措施。
如采用无线局域网和GPS 技术进行放线。
4.放线过程中的防护措施:在放线过程中,要注意保护放线仪器,避免受到外部的干扰和损坏。
同时要保护测量控制点,防止被误移或破坏。
5.数据处理和分析:在放线完毕后,要对放线数据进行处理和分析。
检查放线的准确性,并根据需要对放线结果进行调整和修正。
6.安全措施:在进行放线施工时,要注意安全事项。
遵守相关的安全规章制度,确保人员的安全和仪器的安全。
7.合理安排放线顺序:根据工程的进度和施工要求,合理安排放线的顺序。
避免放线的顺序和施工的顺序产生冲突。
定位和测量放线施工方案1. 引言定位和测量在建筑施工中属于非常重要的环节,尤其是在放线施工过程中更是必不可少的步骤。
准确的放线施工方案能够确保施工的精度和质量,减少误差和疏忽带来的风险。
本文将介绍定位和测量放线施工方案的根本原那么和步骤,以及需要注意的问题。
2. 方案设计2.1 确定坐标系在进行定位和测量放线施工之前,需要先确定一个坐标系。
常用的坐标系包括全站仪坐标系、工程坐标系等。
根据实际情况选择适合的坐标系,确保施工过程的一致性和准确性。
2.2 确定基准点基准点是定位和测量放线的起点,一般选择在工地的固定地点,如角点、墙边等。
选择基准点时需要考虑到其稳定性和易辨识性,以便后续的放线工作可以基于该点进行计算和测量。
2.3 线路布置线路布置是定位和测量的重要步骤,其目的是确定放线的路径和方向。
根据施工图纸和设计要求,确定需要放线的点位和线路,并使用测量工具〔如全站仪、测量尺等〕进行测量和标记。
3. 测量方法3.1 使用全站仪全站仪是一种高精度的测量仪器,可以同时进行距离、角度和高差的测量。
使用全站仪进行测量时,需要设置好测量参数和目标点,在测量过程中保持稳定和准确。
3.2 使用测量尺测量尺是一种常见且简便的测量工具,适用于一些简单的测量任务。
在使用测量尺进行测量时,要保持尺子的水平和直立,减小误差的发生。
3.3 使用放线仪放线仪是专门用于放线工作的工具,可以通过拉线或发出激光等方式进行放线。
使用放线仪进行放线时,要注意保持仪器的稳定和准确,防止产生误差。
4. 考前须知4.1 系统校验在进行定位和测量放线之前,需要对测量仪器进行系统校验,确保仪器的准确性。
校验的内容包括校正仪器的误差、检查仪器的状态等。
4.2 数据记录在进行定位和测量放线时,要及时记录测量数据,并进行标注。
记录的内容包括测量的位置坐标、测量的误差等,以备后续的施工和验收。
4.3 现场环境定位和测量放线时,需要考虑现场的环境因素对测量的影响。
定位和测量放线施工方案放线施工是指在土地工程施工前进行地面标志和测量的工作,以确定建筑物或结构物在固定位置上的具体坐标,确保工程的准确性和准确度。
放线施工是土地工程施工的重要一环,其准确性直接影响到后续施工的质量和进度。
本文将介绍放线施工的定位和测量方案。
一、定位方案:1.确定基准点在放线施工前,需要先确定一个具有固定坐标的基准点,以此为参照点进行测量和定位。
一般选择临近工程地块的政府测绘机构提供的控制点作为基准点。
2.建立控制网采用网格法或三角剖分法,根据工程的大小和特点,在工程区域内选择适量的控制点。
通过这些控制点,可以形成一个控制网,用于后续的测量和定位工作。
3.建立放线基线在工程区域内,根据工程设计图纸确定主要放线基线。
一般采用主要建筑物边缘、主要道路中心线等作为基线。
通过这些基线,可以实现工程区域内的放线和测量。
4.等距放线按照建筑物或结构物的设计尺寸,确定放线点的坐标,并使用放线仪进行等距放线。
放线点的坐标可以根据图纸进行计算,或者通过实地测量获得。
5.标记放线点在放线点上进行标记,使用喷涂油漆或其他标记设备,将放线点标记清晰可见。
标记的内容应包括放线点编号、地理坐标、设计标高等信息,以便施工人员进行参考。
二、测量方案:1.三角测量法通过测量三边的长度和三个角度的大小,计算出放线点的坐标。
这种方法适用于平面简单、点位稀疏的场地,但是对于存在障碍物或复杂地形的场地,准确度会受到影响。
2.GPS测量法利用全球定位系统(GPS)进行测量,可以快速获得放线点的经纬度坐标。
这种方法适用于室外施工场地,但在室内或有大量遮挡物的场地效果不佳。
3.光电测量法通过激光仪器或电子测距仪测量点到点的距离,结合方位角测量点的位置。
这种方法适用于室内和室外施工场地,准确度较高。
4.全站仪测量法通过全站仪进行测量,可以同时测量点位的水平和垂直角度,以及距离和高差等参数。
这种方法适用于复杂场地和大型工程,准确度较高。
定位和测量放线施工方案本工程地下2层,地上3-5层,最高建筑高度22.8m。
根据工程的需要,在现场成立测量队,人员包括测量工程师2人,测量员6人。
选用全站仪1台、激光电子经纬仪2台、水准仪2台、激光垂准仪2台、50m钢卷尺5把、直尺10把、水准标尺10把。
一、场区平面控制网的测设(一)、场区平面控制网的布设原则1、平面控制先从整体考虑,遵循“先整体、后局部”,“高精度控制低精度”的原则。
2、根据设计总平面图、现场施工平面布置图布设平面控制网形。
3、点位选在通视条件好、安全、易保护的地方。
4、桩位用混凝土浇筑,并用钢管进行围护,用红油漆作好测量标记。
(二)、场区平面控制点的布设根据总平面图利用全站仪和国家城市导线点在现场区域内布设一条附合导线,然后利用极坐标法定出建筑物的主轴线,经角度、距离校测符合点位限差要求后,作为场区的首级控制,场区平面控制网的等级符合下表中的要求。
根据测角中误差公式mβ=±{fβfβ/(n+1)/N}1/2其中fβ为导线闭合差,N为导线闭合环数,取N=1;n为导线边数n=12,按一级导线的技术指标知mβ=±5",得fβ=±17",即导线闭合差必须小于±17"。
测边相对误差,导线边数按100m计算,由“美国天宝5600SA”仪器进行测距,精确度1mm+1PPM×d,角度最大误差1″以供测量精度达到1/50000以上。
二、建筑物的平面控制网(轴线控制网)(一)、轴线控制网的建立及精度要求在场区平面控制网建立后,利用首级控制点建立轴线控制网,具体是以轴线为准向四面扩散。
其精度应满足表中的技术指标要求。
建筑物的定位放线是确定建筑物平面位置和开挖基础的关键环节。
施测中必须保证精度,杜绝错误,认真熟悉建筑图和结构图。
根据施工场地的实际情况考虑桩位的长期稳定的保留,对建筑物测设十字形主轴线,作为定位放线的依据。
第五章定位和测量放线施工方案在建筑施工中,定位和测量放线是非常关键的环节,它直接影响到整个建筑工程的准确性和质量。
本文将介绍定位和测量放线的工作原理和具体施工方案,旨在为施工人员提供参考和指导。
一、定位和测量放线的重要性定位和测量放线是建筑施工的基础工作,它主要用于确定建筑物的具体位置和尺寸,确保建筑物按照设计图纸准确建造。
定位和测量放线的不准确将导致建筑物偏移、尺寸不准确等问题,从而影响整个建筑工程的质量和安全。
二、定位和测量放线的工作原理在定位和测量放线过程中,一般会使用测量仪器进行测量和标记。
测量仪器包括测距仪、激光测距仪、放线仪等。
通过这些仪器,施工人员可以精确地确定建筑物的位置和尺寸,并进行标记,以便后续施工。
三、定位和测量放线的施工方案3.1 前期准备工作在进行定位和测量放线前,需要做好充分的准备工作。
首先要对建筑设计图纸进行仔细研究,了解建筑物的结构和尺寸要求。
其次要选择合适的测量仪器,并对仪器进行校准和测试,确保测量结果准确可靠。
最后要确定放线点和测量基准点,为后续工作做好准备。
3.2 放线施工步骤放线施工一般包括以下步骤:1.确定放线起点和放线方向:根据设计图纸确定放线起点和放线方向,确保放线准确无误。
2.使用测量仪器进行放线:根据设计要求使用测量仪器进行放线,确保建筑物的位置和尺寸准确无误。
3.标记放线点并进行调整:在放线时要及时标记放线点,并根据实际情况进行调整,确保放线准确。
4.进行二次检查:放线完成后要进行二次检查,确保放线准确无误。
3.3 注意事项在进行定位和测量放线时,需要注意以下事项:1.操作人员要具备一定的测量技术和经验,保证放线的准确性。
2.注意保护测量仪器,避免受到外部损坏影响测量结果。
3.在施工过程中要及时记录放线结果,以便后续参考和核对。
四、总结定位和测量放线是建筑施工中非常重要的环节,它直接关系到建筑工程的准确性和质量。
通过本文介绍的定位和测量放线施工方案,希望能够为施工人员提供参考和指导,确保建筑工程的顺利进行和质量达标。
定位与测量放线施工方案一、方案制定1.明确施工目标:首先要明确施工的目标,确定放线的范围和要求。
2.确定放线方式:根据工程的特点和施工要求,选择合适的放线方式,包括传统放线和现代放线技术。
3.确定放线工具:根据放线方式和工程特点,确定需要使用的放线工具,包括测距仪、放线器、开槽刀等。
4.编制放线图纸:根据工程设计图纸,编制放线图纸,并确定主要放线控制点。
5.确定放线时间:根据工程进度和天气条件,确定最佳放线时间。
二、放线前准备1.准备放线工具:检查放线工具的完整性和性能,确保放线工具能够正常使用。
2.准备放线材料:准备好足够数量的放线绳、放线木桩或其他定位工具。
3.检查放线点座标:根据设计图纸,检查放线点的座标是否准确,并校对控制点的座标。
4.调查地形环境:对施工现场的地形环境进行调查,了解地势情况和影响放线的因素。
5.与相关部门协调:与土木工程、测绘工程、电力工程等相关部门进行沟通和协调,确保施工的顺利进行。
三、放线操作步骤1.选择主要控制点:根据放线图纸,选择主要控制点,并在现场标出。
2.放线固定点:根据放线图纸,选择合适的放线固定点,将放线绳、放线木桩等固定在控制点上。
3.确定放线方向:根据工程需要和施工要求,确定放线的方向,标出放线的起点和终点。
4.放线:使用测距仪、放线器等工具,按照放线图纸上的要求,顺利进行放线操作。
5.检查放线结果:放线完成后,对放线结果进行检查和核对,确保放线的准确性。
四、安全注意事项1.放线时要注意安全,避免发生意外事故,必要时要佩戴安全防护装备。
2.施工现场要注意清理,确保不影响放线操作,同时要注意维护环境卫生。
3.注意与其他施工人员的协调,避免发生误操作和冲突。
4.遇到施工问题要及时与项目负责人或相关部门进行沟通和协调解决。
以上是一个关于定位与测量放线施工方案的简要范例,具体方案还需要根据工程的实际情况进行细化和调整。
在实际施工中,还需要根据工程的具体要求和标准进行操作,确保施工的准确性和安全性。
定位及测量放线施工方案1. 前言在一些建筑工程中,放线工作是非常重要的一项工作,它的准确性和精度直接影响着建筑质量和工程进度。
确保施工放线的准确性和精度是实现建筑工程高质量快速建设的重要保障。
因此,为确保建筑工程施工质量,需要编制符合实际情况的放线施工方案。
2. 放线的基本原则放线前,必须仔细研究结构图纸,在这个基础上制订放线方案。
放线是依据结构图纸上的比例根据实际尺寸在施工场地上把图形比例放大,保持尺寸比例一致并较好地复制在施工场地上的技术活动。
其基本原则有以下几点:•保证施工工艺的安全性•表明结构的位置、大小和形状•控制建筑施工误差•能够为相关施工提供准确的位置、空间和高程•确定完整的建筑工程放线计划,确保施工周期的可控性3. 放线施工流程放线工作前需明确测量定位的范围、放线方式、测量精度、要点等,制定详尽的放线作业计划,合理组织施工过程。
一般放线施工流程如下:•确认放线区域:场地中确定需要放线测量的区域范围,详细核实施工区域的地形地貌、施工条件等。
•确定放线方案:通过分析结构图上的比例关系,制定符合实际情况的放线方案,明确放线方式、精度要求等。
方案制订后需与工程主管部门或监理部门进行审查并经过批准。
•测量定位:按照放线方案,使用全站仪或其他精密仪器进行测量。
测量时应注意保持精度一致、定位准确,避免测量错误,影响后续施工。
完成测量后需要核对测量数据,并填写相关测量记录表格。
•放线:根据实测数据,在施工场地上按照一定的标志线(如红线)进行放线,保证放线精度。
放线时需要注意表明结构的位置、大小和形状,在确定施工误差的同时,为施工者提供详细的位置、空间和高程等信息。
•质量检查:对放线工作进行全面的质量检查。
质量检查应遵循明确的质量要求和质量标准,并根据实际情况采取不同的检查方式和方法。
对放线精度和误差进行分析,发现问题及时处理并记录相关信息。
4. 注意事项在进行放线施工时,需要注意如下事项:•使用先进、精密的测量仪器组合进行测量,保证测量精度•根据实际施工需要,严格按照放线方案和相应的标准进行放线•对放线的数据和记录进行及时、详尽的核对,避免放线偏差和错误•建立完善的建设记录和文档体系,在放线施工后尤其需要完善记录和备份数据•对于复杂的放线施工场地,需要在方案制订前进行现场勘察,评估各种可能性,以便找到最优的解决方案5. 总结放线施工是一个十分重要的工作,放线的精度直接影响着建筑质量和工程进度。
定位和测量放线施工方案针对本工程特点,在施工中,将配置先进、精密的测量仪器及相应的数据处理软件,采用科学合理的测量技术与方法,确定最佳的测量时间段。
使得在整个施工过程中,建筑物的空间位置均在受控范围内,确保空间定位及时准确,精度合理,满足施工质量和进度的要求3)测量准备工作与组织管理(1)测量放线人员应对各专业图纸中的轴线关系、几何尺寸、高程等进行审核,并应及时了解与掌握有关工程设计变更文件以确保测量放样数据准确可靠。
(2)测量仪器与器具为能准确及时定位和精确地反映出被监测实体的变形情况,应选用适合、高效的测量仪器,各种测量仪器与工具的使用,均须经计量检定单位或部门检验合格,并在有效期限内。
在使用过程中,应及时校准、保养、维护。
(3)与建设方办理交接手续,并对甲方提供的平面控制点、水准点进行复测校核。
选取唯一的起始控制点位与方向作为建筑物平面控制的起始依据,选取唯一的水准点为高程控制的起始依据。
(4)测量人员均应经过培训合格后持证上岗。
测量人员必须接受专业学习及技能培训,合格后持证上岗。
熟练掌握仪器的操作规程,熟悉测量理论,能针对工程特点、具体情况采用不同的观测方法及观测程序,对实施过程中出现的问题能够会分析原因并正确的运用误差理论进行平差计算,做到按时、快速、精确地完成每次观测任务。
(5)建立测量数据库,调试数据采集、分析、传输等测量设备及测量数据处理软件,为数字化测量准备。
(6)组织管理针对本工程特点,将组建项目测量管理部,对现场施工测量实行统一管理。
下设3个测量组,负责整个工程的测量与验线工作。
各测量组根据工作需要配备相应的测量专业工程师或测量技师,测工的最低级别为中级工。
测量组长必须由测量工程师或测量技师担任。
测量工作的整体管理和统一协调由测量管理部负责。
测量组织机构表如下:4)测量放线的总体原则根据该工程的特点,我们将充分考虑施工过程的测量控制,优先选用先进的测量仪器设备和测量方法。
以场区控制桩点为基准,进行基础及上部结构施工定位控制,上部结构每层施工控制轴线及标高均由室外地面控制桩(外控法)进行传递,即为绝对控制;施工层的细部放线以外控轴线控制点和标高点为依据,即为相对定位。

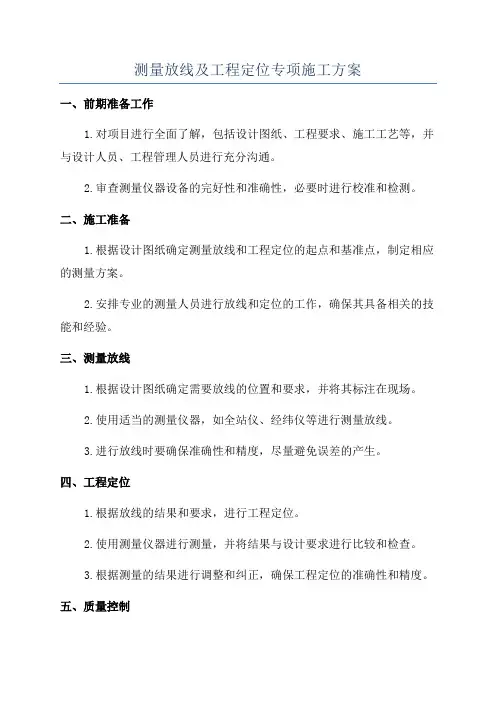

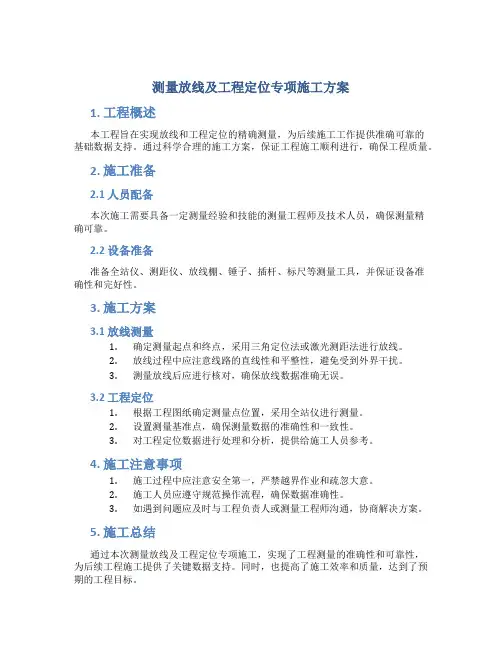

测量放线及工程定位专项施工方案
一、概述
放线及工程定位是施工工程中至关重要的工作环节,它直接关系到工程的质量
和进度。
本文将针对放线及工程定位的专项施工方案进行详细讨论,包括操作流程和注意事项等内容。
二、操作流程
1. 前期准备
在进行放线及工程定位工作之前,需要做好充分的前期准备工作,包括准备必
要的测量仪器设备、查看施工图纸等。
2. 放线过程
放线是指利用测量仪器在施工现场进行基准点的测量和标定,确定工程的坐标
位置。
放线过程需要严格按照设计图纸和要求进行操作,确保准确性和精度。
3. 工程定位
工程定位是根据放线结果,在实际施工中进行地面标志的设置和物料的放置等
工作。
工程定位需要结合实际情况进行调整,确保施工的准确性和顺利进行。
三、注意事项
1. 精确性
在进行放线及工程定位时,必须保证操作的精确性和准确性,避免出现误差和
偏差,影响工程质量。
2. 安全性
放线及工程定位过程中,需要注意施工现场的安全问题,保障工作人员的安全,避免发生意外事故。
3. 现场管理
在放线及工程定位过程中,需要做好现场管理工作,保持施工现场的整洁和有序,提高工作效率。
四、总结
放线及工程定位作为施工工程中的重要环节,对工程质量和进度有着重要影响。
只有严格按照操作流程进行操作,并注意事项,才能保证施工的顺利进行。
希望本文提供的专项施工方案能为相关施工人员提供参考,提高工程施工质量。
第1篇一、项目背景随着我国城市化进程的加快,工程建设规模不断扩大,工程质量要求日益提高。
工程测量定位放线是工程建设中的一项基础性工作,它直接关系到工程建设的质量、进度和安全。
为了确保工程建设顺利进行,本方案针对某工程项目,制定一套科学、合理的工程测量定位放线方案。
二、项目概况1. 项目名称:某住宅小区2. 项目地点:某市某区3. 项目规模:占地面积约10万平方米,建筑面积约15万平方米4. 项目类型:住宅小区5. 项目工期:18个月三、测量定位放线原则1. 符合国家相关法律法规和标准规范2. 确保测量精度,满足工程建设要求3. 选用先进的测量设备和技术4. 优化测量流程,提高工作效率5. 注重环境保护,减少对周边环境的影响四、测量定位放线方案1. 测量依据(1)国家测绘地理信息局发布的《工程测量规范》(GB 50026-2018)(2)地方测绘主管部门发布的测量规范(3)设计单位提供的测量控制网资料2. 测量内容(1)建立测量控制网:包括首级控制网、二级控制网、三级控制网等(2)测设建筑物轴线:包括建筑物主轴线、辅助轴线等(3)测设建筑物基础位置:包括基础位置、基础尺寸等(4)测设建筑物主体结构位置:包括主体结构位置、尺寸等(5)测设建筑物附属设施位置:包括电梯井、楼梯间、卫生间等3. 测量方法(1)建立测量控制网:采用GPS测量技术,结合全站仪、水准仪等设备,布设首级控制网,精度达到毫米级(2)测设建筑物轴线:采用全站仪进行角度测量,利用坐标反算方法,确定建筑物轴线坐标(3)测设建筑物基础位置:采用全站仪进行距离测量和角度测量,确定基础位置坐标(4)测设建筑物主体结构位置:采用全站仪进行距离测量和角度测量,确定主体结构位置坐标(5)测设建筑物附属设施位置:采用全站仪进行距离测量和角度测量,确定附属设施位置坐标4. 测量精度要求(1)首级控制网:平面精度为±1mm,高程精度为±1mm(2)二级控制网:平面精度为±2mm,高程精度为±2mm(3)三级控制网:平面精度为±3mm,高程精度为±3mm(4)建筑物轴线:平面精度为±2mm,高程精度为±2mm(5)建筑物基础位置:平面精度为±3mm,高程精度为±3mm(6)建筑物主体结构位置:平面精度为±5mm,高程精度为±5mm(7)建筑物附属设施位置:平面精度为±10mm,高程精度为±10mm5. 测量数据处理(1)采用专业软件进行数据处理,确保数据的准确性和可靠性(2)对测量数据进行校核,发现错误及时修正(3)建立测量数据库,方便后续工程测量工作五、测量定位放线质量控制1. 测量仪器设备:选用精度高、性能稳定的测量仪器设备,确保测量精度2. 测量人员:选用具备相应资质的测量人员,确保测量工作质量3. 测量过程:严格按照测量规范和操作规程进行测量,确保测量数据的准确性4. 测量结果:对测量结果进行校核和验证,确保测量成果的可靠性5. 测量记录:详细记录测量过程和结果,确保测量成果的可追溯性六、测量定位放线安全管理1. 测量人员安全教育:对测量人员进行安全教育,提高安全意识2. 测量现场安全管理:制定测量现场安全管理制度,确保测量工作安全3. 测量设备安全管理:定期检查和维护测量设备,确保设备安全运行4. 应急预案:制定测量现场应急预案,应对突发事件七、测量定位放线环境保护1. 测量现场环境保护:合理安排测量工作,减少对周边环境的影响2. 测量废弃物处理:妥善处理测量废弃物,避免对环境造成污染3. 测量噪声控制:采取措施降低测量噪声,减少对周边居民的影响八、测量定位放线总结本方案针对某住宅小区工程,从测量依据、测量内容、测量方法、测量精度要求、测量数据处理、测量质量控制、测量安全管理、测量环境保护等方面进行了详细阐述。
测量定位放线施工方案
本工程平面形状不规则,对测量定位精度要求高,给测量放样带来了较大困难,故需认真研究测量控制方案。
1.1 施工控制网的建立
1.1.1 由于工程轴线排列较为规则,故适合采用方格网的方法进行控制。
1.1.2 工程的平面定位依据为规划图上所提供的控制点,在场地内引测内部导线网建立首级控制。
导线点实际位置应视现场而定,所设点标桩应便于使用、安全和长期使用,且应保证各点间通视良好。
导线点标桩埋置采用1.0~1.5m长,φ32钢筋打入地面,并以300×300混凝土支座加以围护。
标桩钢筋顶部应打磨平整并刻十字丝作为点位。
1.1.3 导线的测量按一级导线网的精度要求进行,转折角和导线边长用全站电子速测仪测定,观测数据使用计算机进行精密平差计算。
1.1.4 高程控制网以场地周围的城市水准点为基准向场内引测,在场内四周地层稳定之处布设水准点,使用高精度水准仪按闭合水准线路进行测定,所有数据均用计算机处理。
1.2 施工放样
根据现场导线点,利用极坐标法测定出圆心点,在圆心点上架设经纬仪,根据轴线方位角放样出主轴线,在基坑周围测定出轴线桩,并在场地外围定出引测桩。
在楼板混凝土浇筑完成之后,在主轴线桩上架设经纬仪将轴线投测到楼层上,作为细部放样的依据。
1.3 垂准测量
1.3.1 在上部主体结构施工时,需将轴线垂直向上投测,本工程采用激光经纬仪天顶法进行垂准测量。
1.3.2 在首层楼板混凝土浇筑完毕之后,在楼层平面内布设内部控制点组成内部控制网。
控制点位根据周围导线点精确测定,并埋入φ20钢筋,刻划出十字线。
1.3.3 在施工层楼板上预留200⨯200mm孔洞,孔洞位于内控点正上方。
施工层混凝土浇筑完毕之后,在洞口放置透明接收靶板,然后在内控点上架设激光经纬仪。
精确对中整平后,将仪器视准轴调整至天顶方向,打开激光源,对激光束进行聚焦,从而建立一条可见的铅垂线。
由于仪器存在一定误差,可旋转仪器照准部,在靶板上形成一个对中圆,则圆心即为投测点。
控制点投测到施工层上之后,经过校核其间距和夹角之后,即可作为施工放样的依据。
1.4 高程控制
根据场内的水准点向建筑物主体上引测±0.00m标高,之后每层施工时,用钢尺沿建筑物外墙垂直向上引测各层的标高。
对场内的水准点要定期复测其高程,防止因高程基准变化造成施工误差。
1.5 沉降监测
1.5.1 沉降观测点按照施工规范设置在建筑物的四角、大转角处及沿外墙每10~15m处。
1.5.2 沉降观测应根据场外稳定的水准原点,使用高精度水准仪按闭合线路进行。
观测时,逆时针方向进行逐个点观测。
沉降观测点的精度要求和观测方法见下表:
沉降观测点的精度要求和观测方法
1.5.3 施测时,水准仪必须安置在两个观测点的中心位置上,以免仪器误差,造成所测数据不符合要求。
1.5.4 参加施测人员必须是经过一段水准测量培训过的人员。
1.5.5 施测次数:主体结构施工阶段每施工完二层(包括地下部分),应观测一次;建筑装修和设备安装阶段每两个月一次;建筑物竣工后,第一年不少于3-5次,第二年不少于2次;以后每年1次直到沉降稳定为止。
1.5.6 每次观测结束,均应在月末报甲方一份备案,如在施工阶段发生严重裂缝或沉降速率突然加大或明显不均匀沉降时,除应增加观测次数或连续观测外,应及时通知甲方及设计院现场研究对策。
1.5.7 本工程沉降观测资料由专人保管,每季度根据观测结果绘制一份沉降量与时间关系曲线图——沉降量分布曲线图,并计算出平均沉降量,最终沉降观测资料作为技术资料的一部分交建设单位存档。
1.5.8 观测中要由同一人员使用同一仪器按同一线路进行,观测周期一般每层一次,直至完工。
完工后,再定期复测。
1.5.9 对于观测数据,要进行整理筛选,绘制出沉降过程线图与沉降等值线图。
进行数据的回归分析,研究沉降规律和趋势,以保障建筑物安全。
1.6 地下室结构施工阶段变形观测
本工程采用专人小组从施工单位进场第二天起到基坑回填外地坪标高为止,全过程进行监测,并及时将监测结果通报建设和监理方。
1.6.1 结构监测
结构监测包括对基坑边坡的位移、沉降、裂缝的监测,采用经纬仪、水准仪的观测方法,自进场起,每星期观测二次,土方开挖结束后至底板混凝土浇筑完成每两天观测一次,自地下室结构施工起开始恢复每星期观测二次。
1.6.2 环境监测
环境监测包括对基坑的土体隆起、基坑内地下水位、基坑外地下水位、地下管线的沉降、裂缝的监测,以及场外原有楼房的沉降监测,采用水准仪、目测、试挖、石膏饼等的观测方法。
观测时间和次数与结构监测同样。
