机械制图基础知识培训课件

在AutoCAD中如何实现上述尺寸标注将在后面的章节中介绍。
图2-15 被测要素、基准要素为实际表面时的标注
谢谢观看/欢迎下载
BY FAITH I MEAN A VISION OF GOOD ONE CHERISHES AND THE ENTHUSIASM THAT PUSHES ONE TO SEEK ITS FULFILLMENT REGARDLESS OF OBSTACLES. BY FAITH I BY FAITH
2.1 图纸幅面及标题栏 2.2 比例、字体及图线 2.3 尺寸标注样式 2.4 基准符号、粗糙度和
形位公差标注规定
2.1 图纸幅面及标题栏
2.1.1 国标规定
1．图纸幅面尺寸 2．图框格式 3．标题栏的方位
2.1.2 设置及调用方法
1．图纸幅面及标题栏的设置
（1）按照如图2-1和图2-2所示的图框格式、表2-1所列的图纸幅面尺寸，利用绘图工具完成图纸内、外框的绘制。
（a）图2-14 形位公差符号的画法
（b）
2．基准代号
对应于形位公差框格的标注，在图样中应同时标注基准代号。基准代号构成如图2-14（b）所示。基准符号应靠近轮廓线或其延长线。基准字母应水平书写。
3．标注规定
（1）当被测要素或基准要素为轮廓线或表面时，应将箭头或基准符号与尺寸线箭头明显错开。
3．图线
国家标准《技术制图》图线（ GB/T17450—1998）规定了工程图样中各种图线的名称、型式及其画法。常用图线的名称、型式、宽度以及在图样上的应用见表2-3和图2-5。
图2-5 图线应用示例
图线的画法规定如下。
（1）粗线的宽度（d）应根据图形的大小和复杂程度的不同，在0.5～2mm之间选择，应尽量保证在图样中不出现宽度小于0.18mm的图线。细线的宽度约为d/3 。图线宽度的推荐系列为：0.13mm， 0.18mm，0.25mm，0.35mm，0.5mm， 0.7mm，1mm，1.4mm和2mm。

快速识图-机械制图基础培训

了解机械零件的常用表达方法。
了解常用视图、剖视图、断面图的用途、画法和标注规则。
了解机械制图的相关原理。
了解第一视角和第三视角。

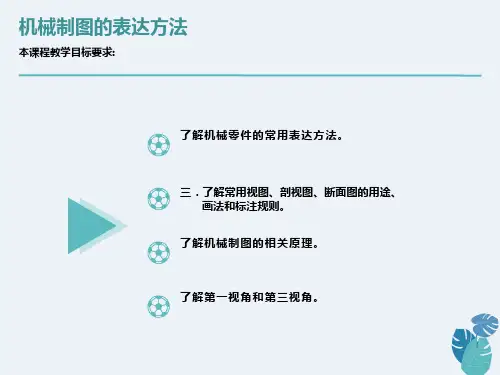

机械制图的表达方法
本课程教学目标要求:
一、基本视图
图1-2 六个基本视图
基本视图——机械零件向基本投影面投影所得的视图。基本视图有主视图、俯视图、左视图、右视图、仰视图和后视图六个。
全剖视图
半剖
用于外部形状简单，内部有孔、槽的形体。
缺点：不能完整地表达机械零件的外部结构。
半剖视图——沿对称中心线剖切机械零件的1/4。
图3-6 半剖视图
优点：既可表达外部形状，又可看清内部的孔、槽结构。用于外部有形状需要表达，内部有孔、槽，且在这个方向上为对称图形的形体。
3.局部剖视图
铸造要求
铸件表面上不允许有冷隔、裂纹、缩孔和穿透性缺陷及严重的残缺类缺陷（如欠铸、机械损伤等）。
铸件应清理干净，不得有毛刺、飞边，非加工表明上的浇冒口应清理与铸件表面齐平。
铸件非加工表面上的铸字和标志应清晰可辨，位置和字体应符合图样要求。
焊接类去除焊渣，焊接面无裂纹和明显的结瘤。焊缝外观美观，无咬肉、加渣、气孔、裂纹、飞溅等缺陷；焊波均匀。 NO YES
图2-1 剖视图的形成
一、剖视图的基本概念
1.剖视图的形成：假想用剖切平面剖开机械零件，将处在观察者和剖切平面之间的部分移去，而将其余部分向投影面投射所得的图形，称为剖视图,简称剖视。
2.剖面符号
表2-1 各种材料的剖面符号
二、剖视图的种类：
图3-5 全剖视图
剖视图
全剖
局部剖
05
代号表示实际轴线与理想轴线之间的变动量——直线度，必须保持在 0.006毫米的圆柱面内

WKS机械制图培训教程

3
熟悉装配图绘制规范
遵循装配图绘制规范，如视图选择、尺寸标注等。
案例分析：解决复杂问题
01
02
03
04
选择复杂案例
挑选具有代表性的复杂案例，如多零件装配、复杂结构零件
等。
分析问题原因
针对案例中出现的问题，分析其原因，如设计不合理、加工
工艺难度大等。
提出解决方案
根据问题原因，提出相应的解决方案，如优化设计、改进加
绘制图纸基本流程
演示从新建图纸、设置图层、绘制图形到保存图纸的整个流程。
编辑图纸技巧
介绍常用的图纸编辑技巧，如移动、旋转、缩放、镜像等操作。
输出图纸方法及格式
详细讲解如何输出图纸，包括打印、导出为PDF或图片等格式，以及输出设置和注意事项。
PART 08
实战演练与案例分析
REPORTING
典型零件图绘制实战演练
在选择视图时，应遵循主视图、俯视图和左视图的选择原则，确保视图能够准确、清晰地表达物体的结构形状和尺寸大小。同时，还应注意视图之间的投影关系，避免出现错误或遗漏。
PART 03
绘制基本几何体三视图方法
REPORTING
常见几何体分类及特点
柱体
包括圆柱、棱柱等，具有平直的顶面和底面，侧面为曲面或
REPORTING
装配图内容组成要素
一组视图
表达各组成零件的相互位置和装配关系、部件或机器的工作原理和结构特点，是装配图的主要内容。
技术要求
用文字或符号说明与装配、检验、安装、调试和使用有关的性能、参数、指标等。
必要的尺寸
标注重要尺寸，如零件之间配合尺寸、外形尺寸、安装尺寸等，是机器或部件设计、制造及检验的重要依据。

机械制图基础教程(1)ppt课件

比例的意义
1.1.3 字体〔GB/T14691-1993〕
字号：国标中以字体高度代表字体的号：字高系列：1.8，2.5，3.5，5，7，10，14，20mm。
汉字
图样上的汉字应写生长仿宋体，并采用国家正式公布推行的简化字。汉字的高度h应不小于3.5mm。
字母和数字
拉丁字母〔B型斜体〕例如
不装订格式：边框与图框线间距随图纸幅面变化。详细值查阅国标
❖标题栏
每张图纸上都必需画出标题栏；外框为粗实线，内格为细实线。标题栏的位置应位于图纸的右下角。尺寸不随图纸大小、格式变化。
国标格式
制图作业中引荐运用的标题栏格式
1.1.2 比例〔GB/T14690-1993〕图中图形与其实物相应要素的线性尺寸之比称为比例。
1. 机件的真实大小应以图样上所注的尺寸数值为根据，与图形的大小及绘图的准确度无关。
2. 图样中〔包括技术要求和其它阐明〕的尺寸，以毫米为单位时，不需求标注计量单位的代号和称号，如采用其它单位，那么必需注明相应的计量单位的代号或称号，如45度30分应写成45°30′。
3. 图样中所标注的尺寸为该图样所示机件的最后完工尺寸，否那么应另加阐明。
阿拉伯数字例如罗马数字例如
1.1.4 图线〔GB/T17450-1998〕
图线分粗、细两种，细线宽度约为d/2。图线宽度的引荐系列为：0.18，0.25，0.5，0.35， 0.5，0.7，1，1.4，2mm。
在同一图样中同类图线的宽度应根本一致，虚线、细点划线及双点划线的线段长度和间隔应各自大致相等。图线之间相交、相切都应以线段相交或相切。假设各种图线重合，应按粗实线、点划线、虚线的先后顺序选用线型。
尺寸数字不可被任何图线所经过，当无法防止时，必需将该图线断开。

机械制图基本知识培训pptx

装配图绘制方法和步骤
选择合适的表达方案
根据机器或部件的结构特点和工作原理，选择合适的视图表达方案。
绘制视图
按照视图方案，运用各种视图、剖视、断面等表达方法，绘制出各个视图。
装配图绘制方法和步骤
标注尺寸
01
标注出必要的尺寸，如性能尺寸、装配尺寸、安装尺寸等。
编写技术要求
02
用文字或符号说明对机器或部件的性能、装配、检验等方面的
箱体类零件一般由底座、箱壁、箱盖等部分组成，零件的形状复杂，内部为空腔，有较多的孔、槽等结构。
尺寸标注
以零件的主要装配面或加工面作为尺寸基准，同时标注各孔、槽等结构的定位尺寸和定形尺寸。
表达方法
主视图一般选择最能反映零件形状特征和主要结构的方向，同时用其他视图表达零件的局部和细节结构。对于内部结构复杂的箱体类零件，还需要采用剖视图、断面图等表达方法。
技术要求
包括尺寸公差、形位公差、表面粗糙度等，应标注在相应视图上。同时，还需要标注零件的材料、热处理、表面处理等技术要求。
装配图绘制与识读技
05
巧
装配图作用和内容要求
装配图作用表达机器或部件的工作原理、结构特点、零件间的装配关系和相对位置。
为机器或部件的制造、装配、调试、维修提供依据。
装配图作用和内容要求
通常采用主视图表达零件的主体结构，再用适当的局部视图、剖视图、断面图等表达零件的局部和细节结构。
尺寸标注
技术要求
以回转轴线作为径向尺寸基准，轴向的主要尺寸基准可选为重要的端面。
包括尺寸公差、形位公差、表面粗糙度等，应标注在相应视图上。
轮盘类零件结构分析及表达方法
结构特点
轮盘类零件的主体部分一般由回转体组成，也有其他形状。零件上常有均布的孔、肋、轮辐等结

机械制图机械基础知识培训教程

工件的“六点定位原理”。
PPT文档演模板
机械制图机械基础知识培训教程
•
PPT文档演模板
•工件的六点定位
机械制图机械基础知识培训教程
• 3).工件定位的几种情况
• • ⑴ 完全定位 • 用六个支承点限制工件的六个自由度称之为完全定位。
• ⑵ 不完全定位
• 在保证加工精度要求的前提下，有时不需要限制工件的六个自由
•
PPT文档演模板
机械制图机械基础知识培训教程
•1.工件的定位
• 1）.自由度概念
•
在空间建立三个相互垂直的坐标轴OX、OY、OZ，根据力学原
• 理可知，任何一个不受限制的物体对这三个坐标轴有六个独立的运
动：沿三个坐标轴的移动（用X、Y、Z表示）和绕三个坐标轴的转
动（用X、Y、Z表示），每个独立的运动称为物体的一个自由度。
• 面为基准。
•
根据基准的不同功用，可将其分为两大类：
• ⑴ 设计基准。在零件设计图上所采用的基准称设计基准。
• ⑵ 工艺基准。凡零件在加工、测量、装配等工艺过程中所使用的基准
统称为工艺基准。
•
工艺基准可分为以下几种：
• 1）装配基准，即零件装配时用以确定它在机器中所处位置的基准。
• 2）测量基准，用以测量工件已加工表面所依据的基准。
• 3）工序基准，工序图中用以确定被加工表面所依据的基准。
• 4）定位基准，用以确定工件在机床或夹具中正确位置所依据的基准。
PPT文档演模板
机械制图机械基础知识培训教程
• 5).定位基准的选择 • 粗基准的选择 • • 选择粗基准的原则是应保证用粗基准定位所加工出的精基准有
较高的精度。具体选择方法如下： • ⑴ 若工件有不加工表面，则选择不加工表面为粗基准。 • ⑵ 若工件所有表面都需要加工，则可依据下述原则选择： • 以有较高要求加工质量的表面为粗基准。 • 以加工余量最小的表面为粗基准。 • 选择光洁、平整、面积足够大、装夹可靠的表面为粗基准。 • ⑶ 粗基准原则上只能使用一次。

2024版机械制图(识图培训)讲解

线型分类及应用场景
线型分类
实线、虚线、点划线、双点划线等。
应用场景
不同类型的线型在图纸中表示不同的含义，如实线表示可见轮廓线，虚线表示不可见轮廓线等。
字体、箭头等符号规定
01
02
03
字体规定
图纸中的文字应使用规定的字体，如仿宋体、长仿宋体等。
箭头规定
箭头用于表示尺寸线的方向或指引线，应使用规定的形状和大小。
作用
图样由图形、符号、文字和数字等组成，是表达设计意图和制造要求以及交流经验的技术文件，常被称为工程界的语言。
投影法分类与特点
分类
投影法分为中心投影法和平行投影法两大类。其中，平行投影法又分为斜投影法和正投影法。
特点
正投影法具有真实性、积聚性和类似性等特点，能准确地表达出物体的形状结构，而且度量性好，作图简便。因此，在机械制图中被广泛采用。
剖视图应用
通过实例分析，讲解全剖、半剖和局部剖等剖视图的应用场合和绘制方法。
VS
断面图应用
介绍移出断面和重合断面的概念及应用，通过实例分析断面图的绘制方法。
零件图识读步骤和注意事项
识读步骤
了解零件的名称、材料、比例等基本信息；分析视图表达方法，想象零件形状；了解尺寸标注和技术要求。
注意事项
注意图纸中的标题栏、明细栏等信息；留意视图中的剖面线、虚线等表达；关注尺寸标注的完整性和合理性。
相贯线绘制
分析两曲面立体的相对位置和形状，确定相贯线的形状和投影特性，再绘制相贯线的投影。
注意问题
在绘制截交线和相贯线时，要注意可见性判断和线型选择。
组合体三视图绘制实例分析
组合体类型了解组合体的类型，如叠加型、切割型、综合型等。

机械制图基本知识(培训资料)

⒈ 移出断面图
画在视图之外，轮廓线用粗实线绘制。配置在剖切线的延长线上或其他适当的位置。
⑴ 画法
注意事项：
☆当剖切平面通过非圆孔，会导致完全分离的两个断面时，这些结构也应按剖视画。
正确
错误
A－A
A－A
☆ 用两个或多个相交的剖切平面剖切得出的移出断面，中间一般应断开。
有时为了得到完整的断面图，也允许中间不断开。
③ 当对称机件的轮廓线与中心线重合，不宜采用半剖视时。
错误
正确
④ 实心杆上有孔、槽时，应采用局部剖视。
画局部剖应注意的问题：
① 波浪线不能与图上的其它图线重合。
错误
正确
③ 当被剖结构为回转体时，允许将其中心线作局部剖的分界线。
④ 在一个视图中，局部剖的数量不宜过多。
2.剖视图的画图步骤
确定剖切面的位置
想象哪部分移走了？剖面区域的形状？哪些部分投射时可看到？
在剖面区域内画上剖面符号。
3.剖视图的标注
② 剖切符号
③ 剖视图的名称。
标注内容：
① 剖切线
A
A－A
A
指示剖切面的位置 (细单点长画线)。一般情况下可省略。
表示剖切面起、迄和转折位置及投射方向。
A
A
A－A
A
错误
正确
A－A
A－A
A
A
A
A
A
③ 位于剖切平面后且与所表达的结构关系不甚密切的结构，或一起旋转容易引起误解的结构，一般仍按原来的位置投射。
A
油孔
A
A
A－A
螺孔
A
A
A
A－A
④ 位于剖切平面后，与被切结构有直接联系且密切相关的结构，或不一起旋转难以表达的结构，应“先旋转后投射”。

第1章机械制图基础知识精选全文完整版

PPT文档演模板
2024/10/16
第1章机械制图基础知识
1.2 制图的国家标准简介
❖ 1.2.1 图纸幅面和格式 ➢ 1．图纸幅面及选用我们把A系列幅面称为基本幅面，其尺寸如表1-1所示。
•表1-1 基本幅面的代号及尺寸（第一选择）单位：mm
基本幅面代号
A0
A1
A2
A3
尺寸B×L
841×1 189 594×841 420×594 297×420
PPT文档演模板
•图1-2 用丁字尺画水平线

2024/10/16
第1章机械制图基础知识
1.1 绘图工具的使用
❖ 1.1.1 常用绘图工具的种类及使用方法
➢3．三角板 • 一副三角板是由两块组成的，其中一块是两锐角均为45°的直角三角形，另一块是两锐角分别为30°、60°的直角三角形。三角板与丁字尺配合，可左右移动至画线位置，自下而上画出一系列垂直线（图1-3）。
基本幅面代号
A0
A1
A2
尺寸B×L
841×1 189 594×841 420×594
单位：mm
A3
A4
297×420 210×297
•注：B是英文Breadth的第1个字母，表示图纸宽度；L是英文Length的第 1个字母，表示图纸长度。
PPT文档演模板
2024/10/16
第1章机械制图基础知识
1.2 制图的国家标准简介
2024/10/16
第1章机械制图基础知识
1.1 绘图工具的使用
❖ 1.1.1 常用绘图工具的种类及使用方法
➢3．三角板
如将两块三角板配合使用，还可以画任意方向已知线的平行线和垂直线（图1-5）。

机械制图与识图基础知识培训

描深后，再进行一次检查，不仅可以发现描深时的笔误，而且还能发现描深前的错误。
.
68
三视图绘制实例
例1：求作轴承座的三视图 ● 形体分析 — 分块（基本体）。
凸台支撑板
为相交
圆筒
组合方式：底版、支撑板、肋板、为叠加，
支撑板、与圆筒为相切，圆筒与肋板左、右侧面为相交，
.
底板
肋板
69
例1：求作轴承座的三视图.源自74练一练：画出上图
.
的三视图75
例1. 图中几何体的主视图是（ D ）
.
76
例2. 将图所示的一个直角三角形ABC（∠C＝90°）绕斜边AB 旋转一周，所得到的几何体的主视图是下面四个图形中的 _____B________
.
77
例3. 下图是由一些相同的小正方体构成的几何体的三视图。这些相同的小正方体的个数是（ B ）
三视图主视图——从正面看到的图左视图——从左面看到的图俯视图——从上面看到的图画物体的三视图时,要符合如下原则:
位置：主视图左视图
俯视图大小：长对正,高平齐,宽相等.
.
85
三、机械识图基础
• 机件的表达方法 • 组合体读图方法 • 常用零件图的表达 • 零件图的识图 • 装配图的识图
.
在满足需要的情况下，应尽量采用1:1的比例，以便使图样直接反映机件的实际大小。对于大而简单的机件一般采用缩小比例；对于小而复杂的机件一般采用放大比例。
但在标注尺寸时，一律标注机件的实际尺寸，并在标题栏的
“比例”一栏中填写所选用的比. 例值。
14
R20
比例为 1：1 R20
比例的使用
Ø20 50
主、俯视图长对正主、左视图高平齐俯、左视图宽相等

01. 机械看图基础知识培训

二、看视图（读图）的基本方法
（一）、读图：
画图是把空间物体用正投影方法表达在平面上；而读图则是运用正投影原理和规律把平面图（视图）所表示的空间物体的结构形状想像还原出来。
二、看视图（读图）的基本方法
以上四组图中的主视图均相同，且（a）（b）的左视图也相同，（a）（c）的俯视图也相同，但他们确是四种不同形状物体的投影。所以：读图时必须将几个视图结合起来，相互对照，同时进行分析、想像，才能正确的得出空间物体形状；
必要的技术要求：插孔吊克力要求，插针头部尺寸，零件装配顺序，性能指标要求等；
填写完整的标题栏，比例，名称，图号。
常用图纸介绍---装配图
型号
明细图号
电缆组件图的基本内容
正确的组件基本外形，长度尺寸，下线尺寸；
一套正确、完整的组件组成明细表，包含：连接器名称、图号、数量等；
技术要求：组件执行标准，电气性能指标，组装焊接注意事项等（重要产品会将组装焊接顺序在图示中表达出来）；
聚丙烯
PP(GB12670-90) ；
日本产易切不锈钢棒 SUS303F (日本锅仓)；
硅橡胶胶料
6144(HG6-677-74)；
剖面线
金属
非金属
砖
装配图的基本内容
一组表达产品装配后形状的图形（三视图），装配后尺寸要求；
一套正确、完整的产品组成明细表，包含的零件名称、图号、数量；
一、机械制图知识介绍
（二）、三视图的形成示意（第一步）
侧面投影
正面投影
水平投影
一、机械制图知识介绍
（二）、三视图的形成示意（第二步）
主视图
俯视图
左视图
一、机械制图知识介绍

机械制图培训讲义(ppt 39页)

线段。如图中的φ3圆及R7.5、R5等弧线。中间线段（圆弧）：已知定形尺寸，少一个定位尺寸的线段
（圆弧）。如图中的R40圆弧。连接线段（圆弧）：只知定形尺寸的线段（圆弧）。如图中
的R6圆弧。
1.5d
d 0.15d×
45°
(a) 螺栓
2d
0.7d
L
标准件的画法
由作图决定 30°
D
2D (b) 螺母
正面V不动；水平面H绕OX 轴向下旋转90°；侧面W绕 OZ轴向右旋转90°。
俯视图在主视图的正下方，左视图在主视图的正右方。
视图与物体之间的关系
三视图之间的投影关系
高平齐长对正
宽相等
1.用圆规量取 2.用45度辅助线
画三视图的方法
(1) 分析物体上的面、线与三个投影面的位置关系，根据正投影特性判断其投影情况，然后综合出各个视图。
投影法及其分类
将投射线通过物体，向选定的平面投射，并在该平面上得到图形的方法称为投影法。根据投影法所得到的图形称为投影图（投影）；投影法中得到投影的平面称为投影面。
按投影方式分为中心投影法、正投影法、斜投影法。
正投影性质
1.显实性：平面图形与投影面平行时，投影反映实际形状。
2.积聚性：平面图形与投影面垂直时，投影面积聚为一直线。
1.5d 0.8D D
2.2d 1.1d
平垫圈
1.5d
60° 0.1d 装配中的弹簧垫圈
(c) 垫圈
0.2d
0.15d
装配图的绘制方法
1. 主视图的选择 (1) 应满足装配体的工作位置，并尽可能地反映特征结构； (2) 主视图方向应能反映装配体的工作原理和主要装配干线； (3) 应尽可能反映零件之间的相对位置关系。

机械制图基本知识(培训资料)课件

剖面和剖视图的画法
总结词
画剖面和剖视图需要遵循一定的步骤和规则。
详细描述
首先，确定需要表达的物体内部结构，选择适当的切割平面。其次，根据切割平面画出剖面线，表示物体被切割的部分。最后，进行投影，将切割后的物体展示在图纸上，形成剖视图。在画剖视图时，需要注意投影方向、投影角度和比例等因素，以确保图像准确无误。
线条和标记
线条应该清晰、均匀、不断线，标记应该准确、清晰、简洁。避免使用模糊或难以理解的标记。
排版
图纸的排版应该整齐、美观，便于阅读和理解。合理安排视图、表格、文字等元素的位置，使其在视觉上更加协调和易读。
03 三视图基础
主视图、俯视图和左视图的定义和关系
主视图
表示物体正面的投影，通常为物体的高度方向。
剖面和剖视图的标注和应用
总结词
为了清晰地表达物体的内部结构，需要对剖面和剖视图进行标注。
详细描述
标注的内容包括剖切位置、投影方向和剖视图的名称等。此外，在应用剖面和剖视图时，需要考虑物体的形状、材料和工艺等因素，以选择合适的表达方法。同时，还需要注意与其他视图保持一致，确保图纸的准确性和完整性。
06 标准件和常用件的表达方法
标准件和常用件的分类和标记
分类
标准件是指按照国家标准的规格、尺寸和性能参数制造的零部件，常用件则是在机械工程中经常使用的具有特定功能的零部件。
标记
标准件和常用件通常采用统一的标记系统进行标识，标记中包含了零部件的名称、规格、型号、制造标准等信息，以便于识别和管理。
机械制图基本知识(培训资料)课件
目录
Contents
• 机械制图概述 • 制图基本技能 • 三视图基础 • 剖面和剖视图 • 零件图和装配图 • 标准件和常用件的表达方法

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

外贸合同中国采用第一角，必要时，可采用第三角投影。必要指
用户要求
否则15不开放第三角投影法。
PPT课件
三、形状参数表达
第一角投影法的布图仰
机械制图
如果设计公差值为：0.01mm，加工误差只有 0.009; 0.001 给测量误差。
测量工具的选择
GB/T 3177
图样表达的大原则：设计、工艺、检测。
8
PPT课件
三、形状参数表达
机械制图
（一）标准体系介绍 GB/T －84
GB/T
－2000
旧体系
新体系
1、旧机械制图中标准体系
机械制图机械制图
4) GB/T16675.1～16675.2简化表示法
机件结构复杂，技术要求繁多，图样复杂性
简化
图样画法的简化
尺寸注法的简化
尺寸的简化标注见GB16675.2-96 5) GB/T19096-2003 未定义形状边的术语和注法
研究自由曲面的标准（包括相关凹、过渡线、毛刺等的符号表示）
13
PPT课件
技术制图
GB/T 4457-84（ .1～ .5）图纸基础：解决通用性问题
机械制
GB/T4458-84 （ .1～ .5）投影法：解决机械形状、尺寸、方向、位置等的投影画法。
图 GB/T4459－84 基本结构的表达：螺纹、齿轮、花键、弹簧、中心
孔等的规定画法。
GB/T4460－84 运动示意图，运动简图。
四大参数形状大小方向位置
表达视图尺寸尺寸/角度尺寸
控制公差形状公差尺寸公差尺寸/角度公差/定向公差尺寸/定位公差
因此图样必须解决：理想状态的表达及实际状态控制。
3
PPT课件
一、图样基本要求及其发展趋势
2、基本图样的要求： 3、机械图样发展趋势
四大参数表达是基础四大参数控制是核心其它附加要求
13 种非金属
该标准基础性、通用性强
11
PPT课件
三、形状参数表达
机械制图
2) GB/T4458
零件表面的特征的表达方法
GB/T4458.2－2003装配图中零部件序号
增加3.4条款
GB/T4458.4尺寸标注法解决以下三个问题
尺寸界线
尺寸标注：组成数字
尺寸线（终端结构）
基本规则：线性尺寸、角度尺寸。
取消旋转视图 “字母+旋转”的标记（例：A旋转），代之以＋字母，
如：（ 30°）A 角度可以 12
省略。
、或 A（30°））箭头靠近字母，旋转
PPT课件
三、形状参数表达
机械制图
3)
GB/T4459 （.1~ .10）
机构件的规定画法
新标准10种结构件。老标准只有GB/T4459 （.1~ .5）5种结构件。
9
PPT课件
三、形状参数表达
机械制图
2、新标注的概念
标准化的超前性
产品设计
全生命周期设计
标准化的开发性－随时补充新的东西，如软件等
标准化的通用性。技术制图可通用于机械、电气、船体、建筑四大行业
3、新标准制定原则
GB/T 4457－图样的规定画法
GB/T 4458－零部件表面特征的表达方法
三维化以美国为代表
日本公司在解决装配时符号化、简化法。
二维+三维混合使用目前国际流行国际大公司
4
PPT课件
一、图样基本要求及其发展趋势
4、主次分清 A、B、C
Ф30
0 -0.02
(A) 上下极限尺寸均为重要尺寸；
Ф30 0 -0.02 (A) 上极限尺寸为重要尺寸；
Ф30 0 -0.02 (A)下极限尺寸为重要尺寸。
三、形状参数表达
机械制图
常用符号的缩写名称直径半径球直径球半径厚度正方形
GB16675.2 P30 符合或缩写词 Ф R SФ SR t
名称 45°倒角
深度沉孔或锪平孔
埋头孔均布
符合或缩写词 C
EQS
其中沉孔标注示例：
Ф10H8 5 该标记表示：沉孔Ф10 H8，深度5，小孔Ф8
设计人员
设计图允差0.2
工艺人员
工艺图 0.015
车间。
设计图样的基准：以设计基准为主，考虑装配位置。
设计图样不能直接到车间，工艺图纸为车间加工图纸。
6
PPT课件
二、机械图样的表达原则
2、图样是加工依据，是生产的指导书，按工艺原则。
日本为代表
功能要求图样
设计思想
主视图：主加工位置
日本图样可以直接指导加工。
5、细化目的保护信息库中的信息
图样分类
外形图
看不出结构
总图
无工艺要求
工艺图
5
加工图
PPT课件
二、机械图样的表达原则
无声的语音
有声的语音
不是图样
图样
唯一性
1、图样是设计思想的表达工具。
美国为代表，以设计原则为主
美国图纸，需要工艺转化
主视图：装配 / 工作 / 特征位置。
在图样上标注的尺寸 / 形位公差，来自于功能。
GB/T 4459－结构要素的表达方法
10
PPT课件
三、形状参数表达
机械制图
1)3、新标GB准/制T4定45原7 则
GB/T4457（.1～.5）图纸幅面与格
比例字体
图线共九种记）。
八种+粗虚线（用途：允许零件表面处理的标
改变图线宽度，细实线 1/2 b 粗实线
包括剖面符号15种
2 种金属
经过工艺转化
新的设计思想
考虑加工的可行性考虑加工的经济性图样上标注的尺寸/形位公差，来自于工艺基础
工位置。
3、图样是质量判断的依据检测原则
苏联为代表，本国采用。
工艺基准/加
功能要求设计思想检测转化新的设计方案图样。
检测可行性检测误差最小
7
PPT课件
二、机械图样的表达原则
目前中国规定的检测误差为：1/10（ ISO规定的检测测量误差 1/40）
Ф8
多孔标注4×Ф8 该标记表示：4等直径Ф8孔。
详见该标准。
14
PPT课件
三、形状参数表达
4、图样画法－投影法
图样投影画法：正投影
图样
机械制图
投影画法：正投影规定画法（4459）
简化画法示意画法
二维视图
过渡时间
三维视图。
正投影法投影方法
平行投影中的正投影法
第三角投影方
第一角投影法
第一角法：欧洲、中国等国家使用，在图角上标注（E）第三角法：美国、日本等国使用，在图角上标注（A）
机械制图基础知识培训
2011年7月31日
1
PPT课件
一、图样基本要求及其发展趋势
图形检测要求、附图样
图样信息流
2
对象信息库：提供大量设计要求、功能要求、加工要求、加要求
无声的语音
表达设计思想
Байду номын сангаас
信息库
产品的实现过程
PPT课件
一、图样基本要求及其发展趋势
1、四大参数的控制及表达四大参数：形状、大小、方向、位置。四大参数的控制：
