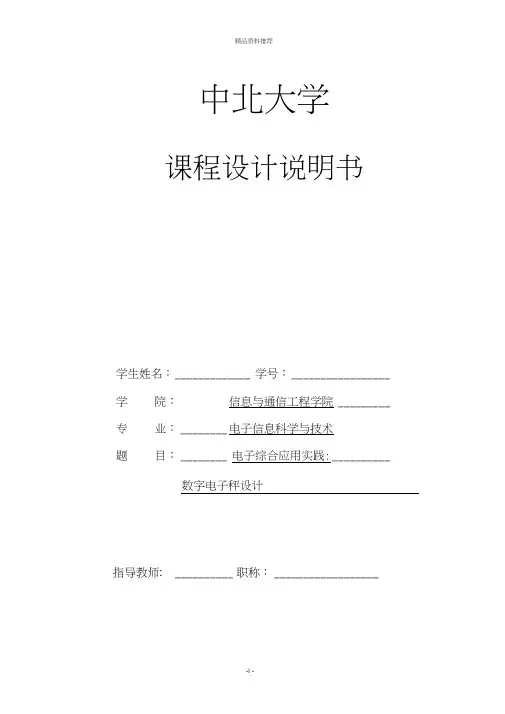

中北大学
课程设计说明书
学生姓名：学号：
学院：信息与通信工程学院
专业：电子信息科学与技术
题目：电子综合应用实践：
数字电子秤设计
指导教师:职称:
2010 年 1 月 4 日
中北大学
课程设计任务书
09/10 学年第一学期
学院：信息与通信工程学院
专业：电子信息科学与技术
学生姓名：学号：
学生姓名：学号：
学生姓名：学号：
学生姓名：学号：
课程设计题目：电子综合应用实践：
数字电子秤设计
起迄日期：2010年1月4 日～2010年1月15日指导教师：
系主任：
下达任务书日期: 2010 年1月 4 日
目录
一、设计方案简介 (06)
设计内容、设计要求、软件学习、实验流程图、电路系统概述、实验电路
结构及分块原理
二、设计条件及主要参数表 (09)
传感器系统、放大系统、模数转换及显示系统
三、设计主要参数计算 (10)
各部分工作原理图
四、设计结果 (12)
五、设计评述 (13)
心得体会
六、参考文献 (14)
参考相关资料
一、设计方案简介
数字电子称通过传感器将被测物体的重量转换成模拟的电压信号，较小的电压信号通过应用放大系统进行准确、线性的放大，以满足模数转换器对输入信号电平的要求。放大电路采用四运放集成电路LM324中的三个运放组成的仪表用放大电路。仪表用放大器具备足够大的放大倍数、高输入电阻和高共模抑制比的特点。放大后的模拟电压信号经过模数转换电路变成数字量，模数转换电路采用模数转换芯片7107实现。然后把数字信号输送到显示电路中去，最后由显示电路显示出测量结果，显示电路采用四块分立的七段LED显示电路进行显示。本设计中通过改变放大电路的增益，从而达到转换量程的目的。由于被测物体的重量相差较大，根据不同的侧重范围要求，需对量程进行切换。
1、设计内容
（1）制作一个具有数字显示功能的数字电子称；
（2）调试数字电子称的歌单元电路及系统电路；
（3）掌握数字电路的设计、组装与调试方法；
（4）熟悉集成电路7107的使用方法；
（5）采用电阻应变式传感器；
2、设计要求
(1)测量范围：0~1.999kg、0~19.99kg、0~199.9kg
(2)用数字显示被测重量，小数点位置对应不同的量程显示。
3、PROTEL软件学习：
（1）首先建立一个专用文件夹，用以集中存放相关电路设计文件，便于管理；
（2）当直接双击“PROTEL99SE”图标后，进入第一层“Design Explorer”设计管理器窗口；
（3）在这个窗口中，可对设计数据库建立等操作，首先要建立一个新的设计数据库。点击File/New命令出现建立新的设计数据库路径对话框；
（4）建立设计数据库后，就要建立需要的各种电路设计文件。在进入一个设计数据库后，执行File/New命令后弹出新文档对话框，选择要增加文件类型后单击OK，新建电路设计文件及添加到了设计数据库中。
（5）文件的操作。在设计数据管理窗口中，在选择电路设计文件上单击右键后，弹出快捷菜单，可对其文件进行操作。
（6）当建立电路文件后可对其进行电路设计（编辑）工作，即双击电路原理图文件就进入了电路原理图编辑窗口；
（7）放置元件。在电路原理图编辑窗口放置电子元件。首先要装入需要的数据元件库，操作方法：单击设计数据管理窗口中的Browse Sch中的 Libraris 命令进入元件库和元件管理器，然后单击 Add/Remove按钮，选择\Design Explorer 99SE\Library\Sch路径，再选择所用的元件库文件，单击Add按钮增加到元件库管理器，单击OK，就可以看到选择的元件库已装到元件库管理器窗口中。
（8）当元件管理器装入元件库后就可以放置元件，在元件浏览区中，用鼠标左键单击要放置的元件，然后单击元件浏览区中的Place按钮，鼠标上便附加了光标和浮动的被选中元件。把光标移动到要放置的位置后，单击左键，这个元件就放置好了。在放置元件的过程如要转动元件方向，按一次空格键元件就逆时针转90°。
（9）布线。选择所需要的连线工具将电路连接起来。
（10）编辑元件的属性（元件名、封装、参数等），鼠标左键双击要编辑元件，就弹出选中元件属性设置对话窗口，根据需要对元件属性进行设置。
（11）电器规则检查，主要是检查元件之间的相互连接。单击菜单Tool/ERC,启动电气规则检查设置对话框窗口，单击OK按钮就开始进行检查。
（12）元件报告表的产生，点击菜单Report/Bill of Material，启动元件生成表，点击Next系统将生成元件报告表文件。
（13）生成网络表。启动建立网络表菜单Design/Create Netlist后出现网
络表设置对话框窗口，设置好后点击OK ，即生成网络表格文件。
4实验流程图
5电路系统概述：
（1）利用由电阻应变式传感器组成的测量电路测出物体的重量信号。
（2）由放大器电路把传感器输出的微弱电压信号进行一定倍数的放大，放大后的电压信号送到模数转换电路中。
（3）由模数转换电路把接收到的模拟信号转换成数字信号，传送到显示电路。
（4）由电路显示数据。
6、实验电路结构及分块原理
由于本实验设计要求可将实验电路基本分为四个组成部分，即传感器、放大电路、模数转换器、显示电路和切换量程系统。
数字电子秤的原理框图如下所示:
电阻应变
式传感器
输出信号 三运放大电路放大信号 显示电路 A/D 转换电路
