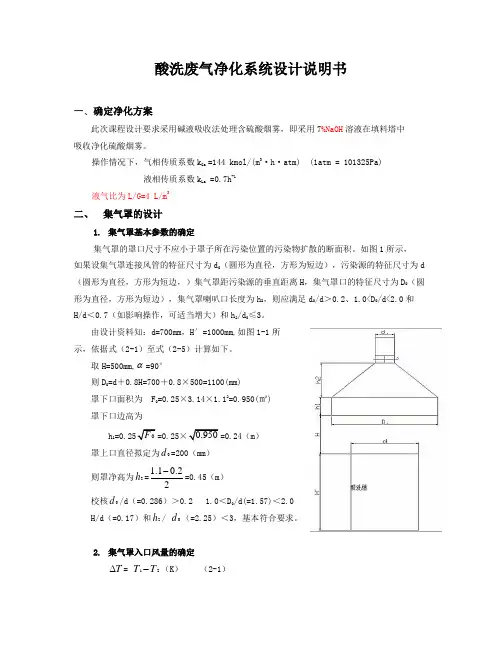

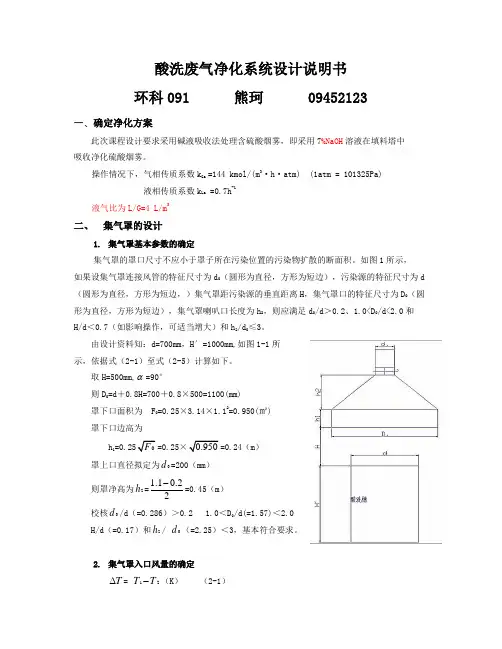

由设计资料知：d=700mm ，H ′=1000mm,如图1-1所 示，依据式（2-1）至式（2-5）计算如下。
取H=500mm,α=90°
则D 0=d ＋0.8H=700＋0.8×500=1100(mm) 罩下口面积为 F 0=0.25×3.14×1.12
=0.950(㎡) 罩下口边高为
h 1=0.250F =0.25×0.950=0.24（m ） 罩上口直径拟定为0d =200（mm ） 则罩净高为2h =
1.10.2
2
-=0.45（m ） 校核0d /d （=0.286）＞0.2 1.0＜D 0/d(=1.57)＜2.0 H/d （=0.17）和2h / 0d （=2.25）＜3，基本符合要求。
2. 集气罩入口风量的确定
T ∆= 12T T -（K ） （2-1）
∆——温差，K；
式中T
T——料槽温度，K；
1
T——环境温度，K。
2
∆ 1.25F （2-2）
q=0.0025T
式中 q——热量流率，kJ/s；
F——污染源断面积，㎡。
热烟气流量Q0为
Q0=0.381（QHF2）1/3（2-3）
式中 H——集气罩距污染源的垂直距离，m。
最小吸入风量
Q= Q0＋v′F′（2-4）
式中 Q——最小吸入风量，m3/s；
v′——最小吸入速度，0.1~1.0m/s；
F′——集气罩罩口面积与污染源断面积之差，㎡。
F′=F0－F （2-5）
式中 F0——集气罩罩口面积，㎡。
计算过程：
（1）冬季环境气温为-6℃，料槽内加酸后温度可达100℃，
∆=100－（－6）=106（K）
T
F=0.25×3.14×0.72=0.385（㎡）
∆ 1.25F= q=0.0025×1061.25 ×0.385=0.327（kJ/s） q=0.0025T
Q0=0.381（QHF2）1/3= Q0=0.381（0.191×0.5×0.3852）1/3=0.110（m3/s） F′=F0－F=0.950－0.385=0.565（㎡）
取吸气罩入口速度v′=0.6（m/s）
集气罩排风量Q= Q0＋v′F′=0.110＋0.6×0.565=0.449(m3/s)
（2）夏季环境气温为31℃，料槽内加酸后温度可达100℃，
∆=100－31=69（K）
T
F=0.25×3.14×0.72=0.385（㎡）
∆ 1.25F= q=0.0025×691.25 ×0.385=0.191（kJ/s） q=0.0025T
Q0=0.381（QHF2）1/3= Q0=0.381（0.191×0.5×0.3852）1/3=0.092（m3/s）
集气罩排风量Q= Q 0＋v ′F ′=0.092＋0.6×0.565=0.431(m 3
/s) 由于冬季排风量大于夏季排风量，应以冬季排风量来计算。 校核管道中风速：v=
2
40.449
3.140.2⨯⨯=1
4.30（m/s ），符合要求（10~20 m/s ）。
三、 填料塔的设计
1.填料塔参数的确定
（1）填料的规格及相关参数 本设计拟选用75×45×5规格陶瓷鲍尔环填料（乱堆）。 填料参数为：φ =122m -1
，a 1 =103m 2
/m 3
（2）计算泛点气速u f 本设计采用质量分数为9%的NaOH 为吸收液（参数近似取水的物理参数）。 取液气比
L G
=4 因
//L L G m
L W M G W M =
，即 L L G m W M L
W M G •=•=1829.051×4=2.478 所以
L G G L W W ρρ（）0.5 = 2.478×（1.0401000
）0.5=0.0799 查埃克特通用关联图知 20.2
G L
f L
u g φρμρ（）=0.145 吸收液温度为20℃，L μ=1mPa •s =
1L
ρ
ϕρ
=水 可得
f u =
（m/s ） （3）计算操作气速 u 操作气速为 取设计气速为泛点气速的70%
则 u=0.7u f =0.7×3.139=2.3（m/s ）
（4）计算塔径 由于集中处理三个集气罩的排气量，则填料塔中的混合气体体积流量为 V G =3Q=3×0.449=1.347（m 3
/s ）（此处用到吸气罩的数量）
填料塔塔径
==0.0.884（m ） 圆整 D=1m
