一、实验目的1. 理解数字逻辑的基本概念和基本原理。
2. 掌握数字逻辑电路的基本分析方法，如真值表、逻辑表达式等。
3. 熟悉常用数字逻辑门电路的功能和应用。
4. 提高数字电路实验技能，培养动手能力和团队协作精神。
二、实验原理数字逻辑电路是现代电子技术的基础，它主要研究如何用数字逻辑门电路实现各种逻辑功能。
数字逻辑电路的基本元件包括与门、或门、非门、异或门等，这些元件可以通过组合和连接实现复杂的逻辑功能。
1. 与门：当所有输入端都为高电平时，输出端才为高电平。
2. 或门：当至少有一个输入端为高电平时，输出端为高电平。
3. 非门：将输入端的高电平变为低电平，低电平变为高电平。
4. 异或门：当输入端两个高电平或两个低电平时，输出端为低电平，否则输出端为高电平。
三、实验内容1. 实验一：基本逻辑门电路的识别与测试（1）认识实验仪器：数字电路实验箱、逻辑笔、示波器等。
（2）识别与测试与门、或门、非门、异或门。
（3）观察并记录实验现象，分析实验结果。
2. 实验二：组合逻辑电路的设计与分析（1）设计一个简单的组合逻辑电路，如加法器、减法器等。
（2）根据真值表列出输入输出关系，画出逻辑电路图。
（3）利用逻辑门电路搭建电路，进行实验验证。
（4）观察并记录实验现象，分析实验结果。
3. 实验三：时序逻辑电路的设计与分析（1）设计一个简单的时序逻辑电路，如触发器、计数器等。
（2）根据电路功能，列出状态表和状态方程。
（3）利用触发器搭建电路，进行实验验证。
（4）观察并记录实验现象，分析实验结果。
四、实验步骤1. 实验一：（1）打开实验箱，检查各电路元件是否完好。
（2）根据电路图连接实验电路，包括与门、或门、非门、异或门等。
（3）使用逻辑笔和示波器测试各逻辑门电路的输出，观察并记录实验现象。
2. 实验二：（1）根据实验要求，设计组合逻辑电路。
（2）列出真值表，画出逻辑电路图。
（3）根据逻辑电路图连接实验电路，包括所需逻辑门电路等。

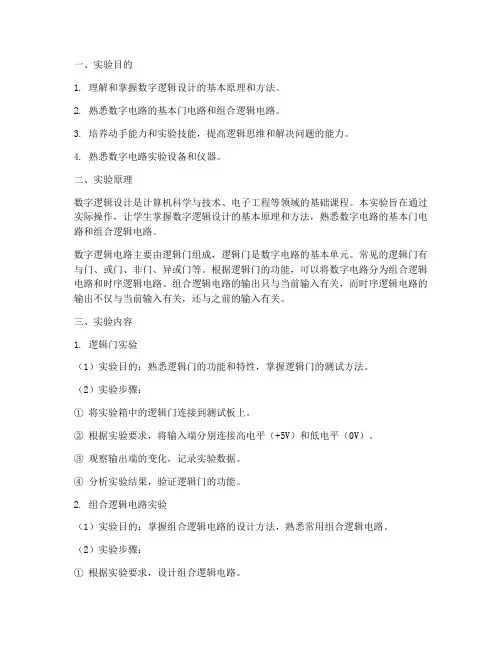

一、实验目的1. 理解和掌握数字逻辑设计的基本原理和方法。
2. 熟悉数字电路的基本门电路和组合逻辑电路。
3. 培养动手能力和实验技能，提高逻辑思维和解决问题的能力。
4. 熟悉数字电路实验设备和仪器。
二、实验原理数字逻辑设计是计算机科学与技术、电子工程等领域的基础课程。
本实验旨在通过实际操作，让学生掌握数字逻辑设计的基本原理和方法，熟悉数字电路的基本门电路和组合逻辑电路。
数字逻辑电路主要由逻辑门组成，逻辑门是数字电路的基本单元。
常见的逻辑门有与门、或门、非门、异或门等。
根据逻辑门的功能，可以将数字电路分为组合逻辑电路和时序逻辑电路。
组合逻辑电路的输出只与当前输入有关，而时序逻辑电路的输出不仅与当前输入有关，还与之前的输入有关。
三、实验内容1. 逻辑门实验（1）实验目的：熟悉逻辑门的功能和特性，掌握逻辑门的测试方法。
（2）实验步骤：① 将实验箱中的逻辑门连接到测试板上。
② 根据实验要求，将输入端分别连接高电平（+5V）和低电平（0V）。
③ 观察输出端的变化，记录实验数据。
④ 分析实验结果，验证逻辑门的功能。
2. 组合逻辑电路实验（1）实验目的：掌握组合逻辑电路的设计方法，熟悉常用组合逻辑电路。
（2）实验步骤：① 根据实验要求，设计组合逻辑电路。
② 将电路连接到实验箱中。
③ 根据输入端的不同组合，观察输出端的变化，记录实验数据。
④ 分析实验结果，验证电路的功能。
3. 时序逻辑电路实验（1）实验目的：掌握时序逻辑电路的设计方法，熟悉常用时序逻辑电路。
（2）实验步骤：① 根据实验要求，设计时序逻辑电路。
② 将电路连接到实验箱中。
③ 观察电路的输出变化，记录实验数据。
④ 分析实验结果，验证电路的功能。
四、实验结果与分析1. 逻辑门实验结果：通过实验，验证了逻辑门的功能和特性，掌握了逻辑门的测试方法。
2. 组合逻辑电路实验结果：通过实验，掌握了组合逻辑电路的设计方法，熟悉了常用组合逻辑电路。
3. 时序逻辑电路实验结果：通过实验，掌握了时序逻辑电路的设计方法，熟悉了常用时序逻辑电路。
数字电路技术实验报告一、学号: 姓名: 日期:实验目的:（1）.用数码显示管实现0.1.2.3.4.0.3.0.3.4；（2）.用74LS90,5421BCD码实现模十计数；二、实验设备:（1）.数字电路试验箱；（2）.数字双踪示波器；（3）.函数信号发生器；（4）.集成电路: 74LS90；（5）.集成电路: 74LS00；三、实验原理:计数是一种最简单的基本运算计数器在数字系统中主要是对脉冲的个数进行计数以实现测量、计数和控制的功能同时兼有分频功能。
计数器按计数进制分为二进制计数器十进制计数器和任意进制计数器按计数单元中触发器所接收计数脉冲和翻转顺序分为异步计数器同步计数器按计数功能分有加法计数器减法计数器可逆双向计数器等。
异步清零2-5-10进制异步计数器74LS9074LS90是一块2-5-10进制异步计数器它由四个主从JK触发器和一些附加门电路组成其中一个触发器构成一位二进制计数器另三个触发器构成异步五进制计数器。
在74LS90计数器电路中设有专用置0端R01 R02和置9端S91 S92 当R1=R2=S1=S2=0时时钟从CP1引入Q0输出为二进制时钟从CP2引入Q3输出为五进制时钟从CP1引入Q0接CP2即二进制的输出与五进制的输入相连则Q3Q2Q1Q0输出为十进制8421BCD 码时钟从CP2引入而Q3接CP1即五进制的输出与二进制的输入相连Q0Q3Q2Q1输出为十进制5421BCD码。
74LS90管脚定义74LS00管脚定义74LS90功能表四、实验内容:（1）.用74LS90实现0123403034 （2）.用5421ＢＣＤ实现计数；五、实验结果:（1）.列出真值表；（2）.画出卡诺图；（3）.按化简结果连接图；（循环数字列表）（1）.F8=0；.四变量卡诺图:F 2=Q .Q .Q .Q 1020；F 1=Q 1；（5）.把F 8接地；F 4接Q3；F 2与相接Q .Q .Q .Q 1020；F 1与Q 1链接；六、心得体会:这次实验综合性较强, 主要考察了我们从实际问题中抽象出逻辑函数的能力。
一、实验目的1. 理解数字逻辑的基本概念和基本原理。
2. 掌握常用数字逻辑门的功能和特性。
3. 学会使用数字逻辑电路设计简单功能电路。
4. 提高实验操作能力和分析问题、解决问题的能力。
二、实验器材1. 数字逻辑实验箱2. 逻辑门电路芯片3. 逻辑测试笔4. 连接线5. 逻辑分析仪6. 示波器三、实验原理数字逻辑是研究数字信号和数字系统的一门学科。
它主要研究数字电路的设计、分析和实现。
数字逻辑的基本元件包括逻辑门、触发器、寄存器等。
本实验主要涉及以下几种逻辑门：1. 与门（AND）：只有当所有输入端都为高电平时，输出才为高电平。
2. 或门（OR）：只要有一个输入端为高电平，输出就为高电平。
3. 非门（NOT）：输入为高电平时，输出为低电平；输入为低电平时，输出为高电平。
4. 异或门（XOR）：只有当两个输入端电平不同时，输出才为高电平。
四、实验内容1. 逻辑门功能测试（1）测试与门、或门、非门、异或门的功能。
（2）使用逻辑测试笔和逻辑门电路芯片，观察输入和输出之间的关系。
2. 组合逻辑电路设计（1）设计一个简单的组合逻辑电路，实现二进制加法功能。
（2）使用逻辑门电路芯片和连线，搭建电路。
（3）测试电路功能，验证其正确性。
3. 时序逻辑电路设计（1）设计一个简单的时序逻辑电路，实现计数功能。
（2）使用触发器、寄存器等时序逻辑元件，搭建电路。
（3）测试电路功能，验证其正确性。
五、实验步骤1. 准备工作（1）检查实验器材是否齐全，确保实验顺利进行。
（2）阅读实验指导书，了解实验原理和步骤。
2. 逻辑门功能测试（1）将逻辑门电路芯片插入实验箱。
（2）根据实验指导书，连接输入和输出端口。
（3）使用逻辑测试笔，观察输入和输出之间的关系。
3. 组合逻辑电路设计（1）根据设计要求，选择合适的逻辑门。
（2）使用连线，搭建组合逻辑电路。
（3）测试电路功能，验证其正确性。
4. 时序逻辑电路设计（1）根据设计要求，选择合适的时序逻辑元件。
数字逻辑实验报告一、引言数字逻辑实验是电子信息类专业的一门重要实践课程。
本实验报告旨在记录和总结我在数字逻辑实验中的学习和实践经验，分享我对数字逻辑的理解和应用。
二、实验概述本次数字逻辑实验的主题是设计一个简单的加法器电路。
实验目的是通过实践操作和设计，加深对数字逻辑电路的理解，并掌握逻辑门的使用和联接方式。
三、实验步骤1. 学习并熟悉逻辑门的基本原理和真值表。
2. 根据加法器的要求，确定所需的逻辑门类型和数量。
3. 使用逻辑门芯片进行电路设计和布线。
4. 连接电路连接线，确保电路的正常工作。
5. 使用示波器验证电路的正确性。
6. 总结实验过程中的问题和解决方法。
四、实验结果经过设计和调试，成功实现了一个4位全加器电路。
通过输入不同的二进制数值，成功实现了两个四位数的相加运算，并正确输出结果。
实验结果表明，逻辑门的正确使用和连接方式能够实现复杂的算术运算。
五、实验心得数字逻辑实验是一门非常实用的实践课程。
通过本次实验，我深刻理解了数字逻辑的基本原理和应用方法。
实验中，我了解了逻辑门的分类和功能，并学会了逐级联接逻辑芯片的技巧。
同时，实验还培养了我解决问题的能力和动手操作的实践技能。
在实验过程中，我遇到了一些问题，如逻辑门连接不正确、芯片损坏等。
但通过仔细检查和重新设计，最终找到了解决问题的方法。
这使得我更加珍惜实验中出现的错误和挑战，因为它们实际上是对我们思维和创造力的锻炼和考验。
通过本次实验，我还意识到数字逻辑的应用范围非常广泛。
数字逻辑不仅仅应用于电子电路中，还可以用于计算机设计、数字通信、自动控制等领域。
数字逻辑的深入学习对我们今后的专业发展非常重要。
总之，数字逻辑实验是一门非常有意义和实践性的课程。
通过实验，我不仅加深了对数字逻辑的理解，还培养了动手操作和解决问题的能力。
我相信通过持续的实践和学习，我将进一步提高数字逻辑的应用水平，为未来的专业发展打下坚实基础。
六、结语通过本次数字逻辑实验的学习和实践，我对数字逻辑有了更深的了解和认识。

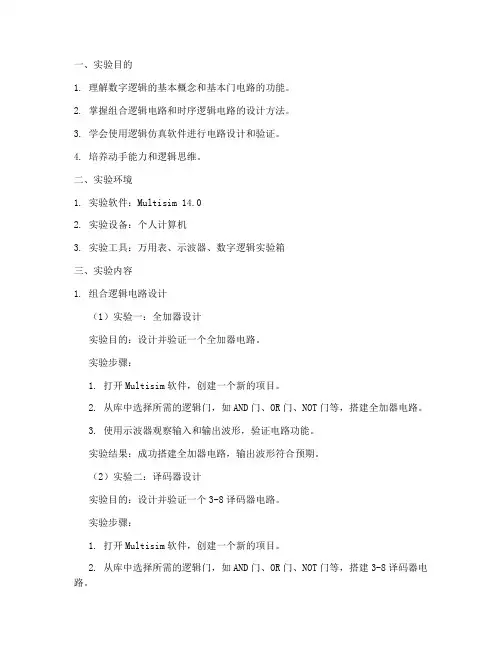

一、实验目的1. 理解数字逻辑的基本概念和基本门电路的功能。
2. 掌握组合逻辑电路和时序逻辑电路的设计方法。
3. 学会使用逻辑仿真软件进行电路设计和验证。
4. 培养动手能力和逻辑思维。
二、实验环境1. 实验软件：Multisim 14.02. 实验设备：个人计算机3. 实验工具：万用表、示波器、数字逻辑实验箱三、实验内容1. 组合逻辑电路设计（1）实验一：全加器设计实验目的：设计并验证一个全加器电路。
实验步骤：1. 打开Multisim软件，创建一个新的项目。
2. 从库中选择所需的逻辑门，如AND门、OR门、NOT门等，搭建全加器电路。
3. 使用示波器观察输入和输出波形，验证电路功能。
实验结果：成功搭建全加器电路，输出波形符合预期。
（2）实验二：译码器设计实验目的：设计并验证一个3-8译码器电路。
实验步骤：1. 打开Multisim软件，创建一个新的项目。
2. 从库中选择所需的逻辑门，如AND门、OR门、NOT门等，搭建3-8译码器电路。
3. 使用示波器观察输入和输出波形，验证电路功能。
实验结果：成功搭建3-8译码器电路，输出波形符合预期。
2. 时序逻辑电路设计（1）实验一：D触发器设计实验目的：设计并验证一个D触发器电路。
实验步骤：1. 打开Multisim软件，创建一个新的项目。
2. 从库中选择所需的逻辑门，如AND门、OR门、NOT门等，搭建D触发器电路。
3. 使用示波器观察输入和输出波形，验证电路功能。
实验结果：成功搭建D触发器电路，输出波形符合预期。
（2）实验二：计数器设计实验目的：设计并验证一个4位同步加法计数器电路。
实验步骤：1. 打开Multisim软件，创建一个新的项目。
2. 从库中选择所需的逻辑门，如AND门、OR门、NOT门、触发器等，搭建4位同步加法计数器电路。
3. 使用示波器观察输入和输出波形，验证电路功能。
实验结果：成功搭建4位同步加法计数器电路，输出波形符合预期。
四、实验结果分析1. 通过实验，掌握了组合逻辑电路和时序逻辑电路的设计方法。
数字逻辑实验报告数字逻辑实验报告引言数字逻辑是计算机科学中的重要基础知识，通过对数字信号的处理和转换，实现了计算机的高效运算和各种复杂功能。
本实验旨在通过实际操作，加深对数字逻辑电路的理解和应用。
实验一：二进制加法器设计与实现在这个实验中，我们需要设计一个二进制加法器，实现两个二进制数的加法运算。
通过对二进制数的逐位相加，我们可以得到正确的结果。
首先，我们需要将两个二进制数输入到加法器中，然后通过逻辑门的组合，实现逐位相加的操作。
最后，将得到的结果输出。
实验二：数字比较器的应用在这个实验中，我们将学习数字比较器的应用。
数字比较器可以比较两个数字的大小，并输出比较结果。
通过使用数字比较器，我们可以实现各种判断和选择的功能。
比如，在一个电子秤中，通过将待测物品的重量与设定的标准重量进行比较，可以判断物品是否符合要求。
实验三：多路选择器的设计与实现在这个实验中，我们需要设计一个多路选择器，实现多个输入信号中的一路信号的选择输出。
通过使用多路选择器，我们可以实现多种条件下的信号选择，从而实现复杂的逻辑控制。
比如，在一个多功能遥控器中，通过选择不同的按钮，可以控制不同的家电设备。
实验四：时序电路的设计与实现在这个实验中，我们将学习时序电路的设计与实现。
时序电路是数字逻辑电路中的一种重要类型，通过控制时钟信号的输入和输出，实现对数据的存储和处理。
比如，在计数器中，通过时序电路的设计，可以实现对数字的逐位计数和显示。
实验五：状态机的设计与实现在这个实验中，我们将学习状态机的设计与实现。
状态机是一种特殊的时序电路，通过对输入信号和当前状态的判断，实现对输出信号和下一个状态的控制。
状态机广泛应用于各种自动控制系统中，比如电梯控制系统、交通信号灯控制系统等。
实验六：逻辑门电路的优化与设计在这个实验中，我们将学习逻辑门电路的优化与设计。
通过对逻辑门电路的布局和连接方式进行优化，可以减少电路的复杂性和功耗，提高电路的性能和可靠性。
数字逻辑实验报告数字逻辑是一门关于数字电路与计算机硬件的专业学科，数学与电子学是数字逻辑的主要支撑学科。
数字逻辑实验则是数字逻辑课程中重要的一环，通过数字逻辑实验，学生们可以更加直观地了解数字电路的原理与构造，掌握数字逻辑设计和模拟的基本方法和技能。
在这次数字逻辑实验中，我们使用了FPGA平台和Verilog HDL编程语言进行数字电路的设计和模拟。
在实验中，我们以设计一个给定数码在七段显示器上输出的电路为例，具体实现方法如下。
首先，我们需要了解七段显示器的原理。
七段显示器是一种基于数码管工作原理的显示设备，它由七个LED元件（排列成了基本的数字“8”形状）和数码控制器组成。
每个LED元件可以显示数字“0”到“9”以及一些字母和特殊符号。
某个数字或字母在七段数码管上的显示是由对应的七段LED元件亮灭状态的组合来实现的。
接着，我们需要确定给定数字在七段显示器上显示的亮灭状态的对应表。
例如，数字“0”的亮灭状态可以表示为1111110，其中1表示亮，0表示灭。
通过查找资料或自行设计，我们可以获得数字0到9的显示亮灭状态的对应表。
然后，我们需要根据数字的输入和输出设计电路。
电路的输入是一个N位二进制数码，输出是控制七段数码管显示的亮灭状态。
我们可以使用Verilog HDL语言描述电路的模块，如下所示：```module seven_segment_display(input [N-1:0] num, output [6:0] seg);assign seg = {~num[3], num[2], num[1], ~(num[0] & num[2]), num[0] & num[1], ~(num[0] | num[1]), num[0] ^ num[1] ^ num[2]};endmodule```在这个Verilog HDL模块中，我们使用assign关键字将七段数码管的亮灭状态seg与输入num进行绑定。
数字逻辑实验报告数字逻辑实验报告引言：数字逻辑是计算机科学中的基础知识，它研究的是数字信号的处理与传输。
在现代科技发展的背景下，数字逻辑的应用越来越广泛，涉及到计算机硬件、通信、电子设备等众多领域。
本实验旨在通过设计和实现数字逻辑电路，加深对数字逻辑的理解，并掌握数字逻辑实验的基本方法和技巧。
实验一：逻辑门电路设计与实现逻辑门是数字电路的基本组成单元，由与门、或门、非门等构成。
在本实验中，我们设计了一个4位全加器电路。
通过逻辑门的组合，实现了对两个4位二进制数的加法运算。
实验过程中，我们了解到逻辑门的工作原理，掌握了逻辑门的真值表和逻辑方程的编写方法。
实验二：多路选择器的设计与实现多路选择器是一种常用的数字逻辑电路，它可以根据控制信号的不同，从多个输入信号中选择一个输出信号。
在本实验中，我们设计了一个4位2选1多路选择器电路。
通过对多路选择器的输入信号和控制信号的设置，实现了对不同输入信号的选择。
实验过程中，我们了解到多路选择器的工作原理，学会了多路选择器的真值表和逻辑方程的编写方法。
实验三：时序逻辑电路的设计与实现时序逻辑电路是一种能够存储和处理时序信息的数字逻辑电路。
在本实验中，我们设计了一个简单的时序逻辑电路——D触发器。
通过对D触发器的输入信号和时钟信号的设置，实现了对输入信号的存储和传输。
实验过程中，我们了解到D触发器的工作原理，掌握了D触发器的真值表和逻辑方程的编写方法。
实验四：计数器电路的设计与实现计数器是一种能够实现计数功能的数字逻辑电路。
在本实验中，我们设计了一个4位二进制计数器电路。
通过对计数器的时钟信号和复位信号的设置，实现了对计数器的控制。
实验过程中，我们了解到计数器的工作原理，学会了计数器的真值表和逻辑方程的编写方法。
结论：通过本次实验，我们深入了解了数字逻辑的基本原理和应用方法。
通过设计和实现逻辑门电路、多路选择器、时序逻辑电路和计数器电路，我们掌握了数字逻辑实验的基本技巧，并加深了对数字逻辑的理解。
数字逻辑JK触发器实验报告.doc
JK触发器实验报告
一、实验综述
本实验的目的是熟悉JK触发器，其中包括JK触发器的模型，以及JK触发器工作原理，以及如何利用JK触发器构成T型延迟线。
二、实验过程及结果
1、JK触发器模型
JK触发器是一种时序逻辑锁存器，也称为记忆器、单端锁存器或延时器，由两个输入J、K和一个输出Q共构成的三角型逻辑结构组成，且该触发器的输入J和K引脚可以为高电平或低电平。
2、JK触发器的工作原理
JK触发器以及其工作原理的机理可以归纳为：若J与K均为高电平时，Q变化，若J、K均为低电平时，Q不变化，若K为低电平，J为高电平时，Q变化，若K为高电平，J为
低电平时，Q变化。
3、如何利用JK触发器构成T型延迟线
本实验将JK触发器及时间开关利用起来，构成T型延时线，以实现对输入的按键信
号的定时操作，经过实验我们知道给定间隔时间后即可得到一段延时是输出与输入相同的
信号，定时作用，实现了定时控制。
三、实验结论
1、本实验通过理论分析及实验验证，熟悉了JK触发器的模型，以及JK触发器的工
作原理。
2、本实验搭建了一个T型延迟线，并验证了JK触发器可以实现定时操作，实现定时
控制。
四、实验总结
本实验通过JK触发器，理解了它的模型和工作原理，并将其用于搭建定时器，实现
定时控制，学到了JK触发器的理论知识和实际功能。
本实验也为今后更深入的探索和学
习预备了良好的基础。

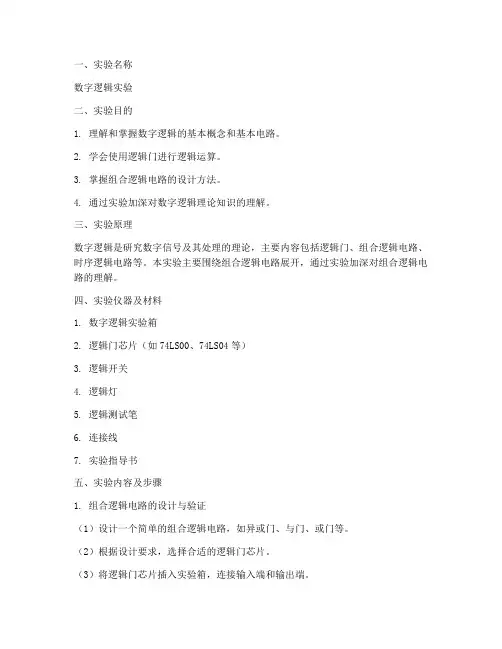

一、实验名称数字逻辑实验二、实验目的1. 理解和掌握数字逻辑的基本概念和基本电路。
2. 学会使用逻辑门进行逻辑运算。
3. 掌握组合逻辑电路的设计方法。
4. 通过实验加深对数字逻辑理论知识的理解。
三、实验原理数字逻辑是研究数字信号及其处理的理论，主要内容包括逻辑门、组合逻辑电路、时序逻辑电路等。
本实验主要围绕组合逻辑电路展开，通过实验加深对组合逻辑电路的理解。
四、实验仪器及材料1. 数字逻辑实验箱2. 逻辑门芯片（如74LS00、74LS04等）3. 逻辑开关4. 逻辑灯5. 逻辑测试笔6. 连接线7. 实验指导书五、实验内容及步骤1. 组合逻辑电路的设计与验证（1）设计一个简单的组合逻辑电路，如异或门、与门、或门等。
（2）根据设计要求，选择合适的逻辑门芯片。
（3）将逻辑门芯片插入实验箱，连接输入端和输出端。
（4）使用逻辑开关设置输入信号，观察逻辑灯的输出情况，验证电路的正确性。
2. 译码器和数据选择器的设计与验证（1）设计一个译码器，将输入的二进制信号转换为输出信号。
（2）设计一个数据选择器，根据输入信号选择相应的输出信号。
（3）根据设计要求，选择合适的译码器和数据选择器芯片。
（4）将芯片插入实验箱，连接输入端和输出端。
（5）使用逻辑开关设置输入信号，观察逻辑灯的输出情况，验证电路的正确性。
3. 组合逻辑电路的应用（1）设计一个交通灯控制器，控制红、黄、绿三个信号灯的亮灭。
（2）设计一个密码锁，输入正确的密码后，输出信号使门锁打开。
（3）根据设计要求，选择合适的逻辑门芯片。
（4）将芯片插入实验箱，连接输入端和输出端。
（5）使用逻辑开关设置输入信号，观察逻辑灯的输出情况，验证电路的正确性。
六、实验结果与分析1. 组合逻辑电路的设计与验证通过实验，成功设计并验证了异或门、与门、或门等基本组合逻辑电路。
在实验过程中，了解了逻辑门的工作原理，掌握了组合逻辑电路的设计方法。
2. 译码器和数据选择器的设计与验证成功设计并验证了译码器和数据选择器电路。
一、实验目的本次实验旨在通过实际操作，加深对数字逻辑基本原理和设计方法的理解，提高学生在数字电路设计、仿真和调试方面的实践能力。
通过完成以下实验任务，使学生掌握以下技能：1. 理解数字逻辑电路的基本概念和原理。
2. 掌握数字逻辑电路的设计方法和步骤。
3. 学会使用仿真软件进行电路设计和仿真测试。
4. 掌握数字逻辑电路的调试和优化方法。
二、实验内容本次实验主要包含以下三个部分：1. 组合逻辑电路设计：设计一个四位加法器，并使用Logisim软件进行仿真测试。
2. 时序逻辑电路设计：设计一个简单的计数器，并使用Verilog语言进行描述和仿真。
3. 数字逻辑电路综合应用：设计一个简单的数字信号处理器，实现基本的算术运算。
三、实验步骤1. 组合逻辑电路设计（1）分析题目要求，确定设计目标和输入输出关系。
（2）根据输入输出关系，设计四位加法器的逻辑电路。
（3）使用Logisim软件搭建电路，并设置输入信号。
（4）观察仿真结果，验证电路功能是否正确。
2. 时序逻辑电路设计（1）分析题目要求，确定设计目标和状态转移图。
（2）使用Verilog语言描述计数器电路，包括模块定义、输入输出定义、状态定义和状态转移逻辑。
（3）使用仿真软件进行测试，观察电路在不同状态下的输出波形。
3. 数字逻辑电路综合应用（1）分析题目要求，确定设计目标和功能模块。
（2）设计数字信号处理器电路，包括算术运算单元、控制单元和存储单元等。
（3）使用仿真软件进行测试，验证电路能否实现基本算术运算。
四、实验结果与分析1. 组合逻辑电路设计实验结果：通过仿真测试，四位加法器电路功能正常，能够实现两个四位二进制数的加法运算。
分析：在设计过程中，遵循了组合逻辑电路设计的基本原则，确保了电路的正确性。
2. 时序逻辑电路设计实验结果：通过仿真测试，计数器电路功能正常，能够实现从0到9的计数功能。
分析：在设计过程中，正确描述了状态转移图，并使用Verilog语言实现了电路的功能。
一、实验目的1. 理解数字逻辑的基本概念和原理。
2. 掌握逻辑门电路的基本功能和应用。
3. 学会使用逻辑门电路设计简单的组合逻辑电路。
4. 培养实际动手能力和分析问题、解决问题的能力。
二、实验原理数字逻辑是研究数字电路的基本原理和设计方法的一门学科。
数字电路是由逻辑门电路组成的，逻辑门电路是实现逻辑运算的基本单元。
常见的逻辑门电路有与门、或门、非门、异或门等。
组合逻辑电路是由逻辑门电路组成的，其输出仅与当前的输入有关，而与电路的历史状态无关。
组合逻辑电路的设计方法主要有真值表法、逻辑函数法、卡诺图法等。
三、实验仪器与设备1. 数字逻辑实验箱2. 移动电源3. 连接线4. 逻辑门电路模块5. 计算器四、实验内容1. 逻辑门电路测试（1）测试与门、或门、非门、异或门的功能。
（2）测试逻辑门电路的输出波形。
2. 组合逻辑电路设计（1）设计一个4位二进制加法器。
（2）设计一个4位二进制减法器。
（3）设计一个4位二进制乘法器。
（4）设计一个4位二进制除法器。
五、实验步骤1. 逻辑门电路测试（1）将实验箱上相应的逻辑门电路模块插入实验板。
（2）根据实验要求，连接输入端和输出端。
（3）打开移动电源，将输入端接入逻辑信号发生器。
（4）观察输出波形，记录实验结果。
2. 组合逻辑电路设计（1）根据实验要求，设计组合逻辑电路的原理图。
（2）根据原理图，将逻辑门电路模块插入实验板。
（3）连接输入端和输出端。
（4）打开移动电源，将输入端接入逻辑信号发生器。
（5）观察输出波形，记录实验结果。
六、实验结果与分析1. 逻辑门电路测试实验结果如下：（1）与门：当两个输入端都为高电平时，输出为高电平。
（2）或门：当两个输入端至少有一个为高电平时，输出为高电平。
（3）非门：输入端为高电平时，输出为低电平；输入端为低电平时，输出为高电平。
（4）异或门：当两个输入端不同时，输出为高电平。
2. 组合逻辑电路设计实验结果如下：（1）4位二进制加法器：能够实现两个4位二进制数的加法运算。
一、实验目的1. 熟悉数字逻辑电路的基本原理和基本分析方法。
2. 掌握常用逻辑门电路的原理、功能及实现方法。
3. 学会使用数字逻辑电路实验箱进行实验操作，提高动手能力。
二、实验原理数字逻辑电路是现代电子技术的基础，它由逻辑门电路、触发器、计数器等基本单元组成。
本实验主要涉及以下内容：1. 逻辑门电路：与门、或门、非门、异或门等。
2. 组合逻辑电路：半加器、全加器、译码器、编码器等。
3. 时序逻辑电路：触发器、计数器、寄存器等。
三、实验仪器与设备1. 数字逻辑电路实验箱2. 示波器3. 信号发生器4. 万用表5. 逻辑笔四、实验内容及步骤1. 逻辑门电路实验（1）与门、或门、非门、异或门原理实验步骤：1）按实验箱上的逻辑门电路原理图连接电路；2）使用信号发生器产生输入信号，用逻辑笔观察输出信号；3）分析实验结果，验证逻辑门电路的原理。
（2）组合逻辑电路实验步骤：1）按实验箱上的组合逻辑电路原理图连接电路；2）使用信号发生器产生输入信号，用逻辑笔观察输出信号；3）分析实验结果，验证组合逻辑电路的原理。
2. 时序逻辑电路实验（1）触发器实验步骤：1）按实验箱上的触发器原理图连接电路；2）使用信号发生器产生输入信号，用示波器观察输出信号；3）分析实验结果，验证触发器的原理。
（2）计数器实验步骤：1）按实验箱上的计数器原理图连接电路；2）使用信号发生器产生输入信号，用示波器观察输出信号；3）分析实验结果，验证计数器的原理。
五、实验结果与分析1. 逻辑门电路实验实验结果：通过实验，我们验证了与门、或门、非门、异或门的原理，观察到了输入信号与输出信号之间的逻辑关系。
2. 组合逻辑电路实验实验结果：通过实验，我们验证了半加器、全加器、译码器、编码器的原理，观察到了输入信号与输出信号之间的逻辑关系。
3. 时序逻辑电路实验实验结果：通过实验，我们验证了触发器、计数器的原理，观察到了输入信号与输出信号之间的时序关系。
一、实验背景数字逻辑是计算机科学和电子工程领域的基础学科，研究数字系统的设计和分析。
本次大实验旨在通过实际操作，加深对数字逻辑电路原理的理解，掌握逻辑门电路、组合逻辑电路和时序逻辑电路的设计与实现方法。
二、实验目的1. 理解并掌握数字逻辑电路的基本原理和设计方法。
2. 掌握常用逻辑门电路的功能和应用。
3. 熟悉组合逻辑电路和时序逻辑电路的设计与实现。
4. 提高实验操作能力和问题解决能力。
三、实验内容本次实验共分为三个部分：1. 逻辑门电路实验（1）实验目的：验证常用逻辑门电路的逻辑功能，熟悉各种门电路的逻辑符号。
（2）实验内容：- 测试与非门、或门、与门、异或门、同或门、非门等逻辑门电路的逻辑功能。
- 利用Multisim软件绘制逻辑门电路仿真图，验证逻辑功能。
2. 组合逻辑电路实验（1）实验目的：掌握组合逻辑电路的设计与实现方法。
（2）实验内容：- 设计并实现一个4位二进制加法器。
- 设计并实现一个4位二进制乘法器。
- 利用Multisim软件对设计结果进行仿真验证。
3. 时序逻辑电路实验（1）实验目的：掌握时序逻辑电路的设计与实现方法。
（2）实验内容：- 设计并实现一个异步复位计数器。
- 设计并实现一个同步复位计数器。
- 利用Multisim软件对设计结果进行仿真验证。
四、实验步骤1. 熟悉实验设备，了解实验原理。
2. 根据实验要求，设计电路图。
3. 利用Multisim软件绘制电路图，并进行仿真验证。
4. 将设计好的电路图下载到实验板上，进行实际操作。
5. 观察实验结果，分析实验数据。
五、实验结果与分析1. 逻辑门电路实验：实验结果显示，所有逻辑门电路的逻辑功能均符合预期，验证了实验原理的正确性。
2. 组合逻辑电路实验：- 4位二进制加法器实验：实验结果显示，加法器能够正确实现两个4位二进制数的加法运算。
- 4位二进制乘法器实验：实验结果显示，乘法器能够正确实现两个4位二进制数的乘法运算。
数字逻辑实验报告实验介绍数字逻辑是计算机科学不可或缺的基础课程，本次实验我们将学习数字逻辑的基本概念，使用Verilog语言实现逻辑电路，并在数字仿真软件中模拟电路的运行过程。
实验目的•理解数字逻辑电路的基本概念和原理；•掌握Verilog语言的基本语法和编程技巧；•学会使用数字仿真软件模拟数字逻辑电路的运行过程。
实验过程实验一：组合逻辑电路的实现本实验中我们将使用Verilog语言实现一个简单的组合逻辑电路。
组合逻辑电路是由一些基本逻辑门连接而成的电路，这些逻辑门输出状态仅受输入状态影响，不受电路的历史状态影响，因此称为组合逻辑电路。
在本实验中，我们将使用Verilog语言实现一个简单的组合逻辑电路，具体如下：module combinational_logic(input a, b, c, output d, e);assign d = ~(a & b);assign e = ~(c | d);endmodule以上Verilog代码实现了一个简单的组合逻辑电路，在电路中有三个输入端口(a、b、c)和两个输出端口(d、e)。
其中d输出端口为(a & b)的反相值，e输出端口为(c | d)的反相值。
实验二：时序逻辑电路的实现时序逻辑电路是一种与历史状态相关的电路，因此称为时序逻辑电路。
与组合逻辑电路的不同之处，在于时序逻辑电路有一种状态元件，在时钟信号的驱动下更改其状态。
在本实验中，我们将使用Verilog语言实现一个简单的时序逻辑电路，具体如下：module sequential_logic(input clock, reset, input data, output reg q);always @(posedge clock or negedge reset) beginif(!reset) beginq <= 1'b0;endelse beginq <= data;endendendmodule以上Verilog代码实现了一个简单的时序逻辑电路，在电路中有两个输入端口(clock、reset)和一个输出端口(q)。
一、实验目的1. 理解数字逻辑的基本概念和原理。
2. 掌握基本的数字逻辑电路及其功能。
3. 培养动手能力和实际操作技能。
4. 学会使用实验设备进行数字逻辑电路的搭建和测试。
二、实验环境1. 实验设备：数字逻辑实验箱、数字万用表、示波器、逻辑分析仪等。
2. 实验软件：Multisim、Logisim等数字电路仿真软件。
三、实验内容1. 基本逻辑门电路实验a. 与门、或门、非门、与非门、或非门、异或门、同或门的搭建与测试。
b. 逻辑门电路组合实验，如半加器、全加器、译码器、编码器等。
2. 时序逻辑电路实验a. 基本触发器（D触发器、JK触发器、SR触发器）的搭建与测试。
b. 时序逻辑电路组合实验，如计数器、寄存器、顺序控制器等。
3. 组合逻辑电路实验a. 逻辑函数的化简与实现。
b. 逻辑电路的优化设计。
4. 时序逻辑电路实验a. 计数器的设计与实现。
b. 寄存器的应用与实现。
四、实验步骤1. 实验一：基本逻辑门电路实验a. 搭建与门、或门、非门、与非门、或非门、异或门、同或门电路。
b. 使用示波器观察输入、输出波形，验证电路功能。
c. 使用逻辑分析仪分析电路逻辑关系。
2. 实验二：时序逻辑电路实验a. 搭建D触发器、JK触发器、SR触发器电路。
b. 使用示波器观察触发器的输入、输出波形，验证电路功能。
c. 搭建计数器、寄存器、顺序控制器电路，观察电路功能。
3. 实验三：组合逻辑电路实验a. 使用真值表化简逻辑函数。
b. 设计逻辑电路，实现化简后的逻辑函数。
c. 使用示波器观察电路输入、输出波形，验证电路功能。
4. 实验四：时序逻辑电路实验a. 设计计数器电路，实现特定计数功能。
b. 设计寄存器电路，实现数据存储功能。
c. 使用示波器观察电路输入、输出波形，验证电路功能。
五、实验结果与分析1. 实验一：成功搭建了基本逻辑门电路，验证了电路功能。
2. 实验二：成功搭建了时序逻辑电路，验证了电路功能。
3. 实验三：成功实现了逻辑函数的化简与电路设计，验证了电路功能。
实验一 TTL门电路的逻辑功能测试一、实验目的1、掌握TTL器件的使用规则。
2、掌握TTL集成与非门的逻辑功能。
3、掌握TTL集成与非门的测试方法。
二、实验原理TTL集成电路的输入端和输出端均为三极管结构，所以称作三极管、三极管逻辑电路（Transistor -Transistor Logic ）简称TTL电路。
54 系列的TTL电路和74 系列的TTL电路具有完全相同的电路结构和电气性能参数。
所不同的是54 系列比74 系列的工作温度范围更宽，电源允许的范围也更大。
74 系列的工作环境温度规定为0—700C，电源电压工作范围为5V±5%V，而54 系列工作环境温度规定为-55—±1250C，电源电压工作范围为5V±10%V。
54H 与74H,54S 与74S 以及54LS 与74LS 系列的区别也仅在于工作环境温度与电源电压工作范围不同，就像54 系列和74 系列的区别那样。
在不同系列的TTL 器件中，只要器件型号的后几位数码一样，则它们的逻辑功能、外形尺寸、引脚排列就完全相同。
TTL 集成电路由于工作速度高、输出幅度较大、种类多、不易损坏而使用较广，特别对我们进行实验论证，选用TTL 电路比较合适。
因此，本实训教材大多采用74LS(或74)系列TTL 集成电路，它的电源电压工作范围为5V±5%V，逻辑高电平为“1”时≥2.4V，低电平为“0”时≤0.4V。
它们的逻辑表达式分别为：图1.2.1 分别是本次实验所用基本逻辑门电路的逻辑符号图。
图 TTL 基本逻辑门电路与门的逻辑功能为“有0 则0，全1 则1”；或门的逻辑功能为“有1则1，全0 则0”；非门的逻辑功能为输出与输入相反；与非门的逻辑功能为“有0 则1，全1 则0”；或非门的逻辑功能为“有1 则0，全0 则1”；异或门的逻辑功能为“不同则1，相同则0”。
三、实验设备与器件1、仪器数字逻辑实验箱2、器件74LS00 二输入端四与非门四、实验内容及实验步骤(包括数据记录）1、测试74LS00（四2输入端与非门）逻辑功能将74LS00正确接入DIP插座，注意识别1脚位置（集成块正面放置且缺口向左，则左下角为1脚），输入端接逻辑电平输出插口，输出端接逻辑电平显示，拨动逻辑电平开关，根据LED发光二极管亮与灭，检测非门的逻辑功能，结果填入下表中。
1Y32A B Y0 0 10 1 11 0 11 1 03、利用与非门组成其他逻辑门电路⑴组成非门电路将74LS00中任意一个与非门组成如下图所示的与门电路，输入端接逻辑电平开关，输出端接指示灯LED，拨动逻辑开关，观察指示灯LED的亮与灭，测试其逻辑功能，结果填入下表中。
非门电路连接图非门真值表A Y0 11 0⑵组成与门电路将74LS00中任意两个与非门组成如下图所示的与门电路，输入端接逻辑电平开关，输出端接指示灯LED，拨动逻辑开关，观察指示灯LED的亮与灭，测试其逻辑功能，结果填入下表中。
134625与门电路连接图与门真值表A B Y0 0 00 1 01 0 01 1 1⑶组成或门电路将74LS00中任选三个与非门组成如下图所示的或门电路，输入端接逻辑电平开关，输出端接指示灯LED，拨动逻辑开关，观察指示灯LED的亮与灭，测试其逻辑功能，结果填入下表中。
1234569108或门电路连接图或门真值表A B Y0 0 00 1 11 0 11 1 1⑷组成异或门电路将74LS00中的与非门按照下图所示的电路连线，输入端接逻辑电平开关，输出端接指示灯LED，拨动逻辑开关，观察指示灯LED的亮与灭，测试其逻辑功能，结果填入下表中。
1234569108121311异或门电路连接图异或门真值表 A B Y 0 00 0 1 1 1 0 1 11五、实验数据处理与分析1、测试74LS00（四2输入端与非门）逻辑功能，电路图如图：Y123故可列真值表A BY 0 0 1 0 1 1 1 0 1 11与实验记录数据相符，则实验正确。
2、利用与非门组成其他逻辑门电路 ⑴组成非门电路，如图故可列真值表A Y 0 1 1与实验记录数据相符，则实验正确。
⑵组成与门电路，如图123456故可列真值表A B Y 0 0 0 0 1 0 1 00 111与实验记录数据相符，则实验正确。
⑶组成或门电路,电路图如图1234569108故可列真值表A B Y 0 0 0 0 1 1 1 0 1 111与实验记录数据相符，则实验正确。
⑷组成异或门电路,电路图如图：1234569108121311故可列真值表A B Y 0 0 0 0 1 1 1 01 11与实验记录数据相符，则实验正确。
实验二 数据选择器及其应用一、实验目的1、掌握中规模集成数据选择器的逻辑功能和使用方法。
2、学习用数据选择器构成组合逻辑电路的方法。
二、实验原理数据选择是指经过选择，把多个通道的数据传送到唯一的公共数据通道上去。
实现数据选择功能的逻辑电路称为数据选择器。
它的功能相当于一个多个输入的单刀多掷开关，其示意图如下：数据选择器74LS15174LS151是典型的集成电路数据选择器，它有3个地址输入端CBA，可选择D0~D7，这8个数据源，具有两个互补输出端，同相输出端Y和反相输出端W。
其引脚图如下图所示。
74LS151的引脚图表图三、实验设备与器件1、仪器数字逻辑实验箱2、器件74LS151 8选1数据选择器四、实验内容及实验步骤(包括数据记录及分析)1、测试八选一数据选择器逻辑功能测试在数字逻辑电路实验箱IC插座模块中找一个16PIN的插座插上芯片74LS151并在16PIN插座的第8脚接上实验箱的地（GND），第16脚接上电源（Vcc）。
将74LS151的控制输入端和数据输入端D0~D7接逻辑电平输出，将输出端Y接到逻辑电平显示的发光二极管上，逐次拨动对应的开关，根据发光二极管显示的变化，测试74LS151的逻辑功能。
输入输出G C B A Y1 ⨯⨯⨯00 0 0 0 D00 0 0 1 D10 0 1 0 D20 0 1 1 D30 1 0 0 D40 1 0 1 D50 1 1 0 D60 1 1 1 D72、用八选一数据选择器设计3个开关控制一个电灯的逻辑电路，要求改变任何一个开关的状态都能控制电灯由亮变灭或者由灭变亮。
⑴写成设计过程⑵画出接线图⑶验证逻辑功能解：（1）用“0”表示灯灭，“1”表示灯亮。
A B C输入端输入3个开关的状态。
则可列真值表输入输出G C B A Y1 ⨯⨯⨯00 0 0 0 00 0 0 1 10 0 1 0 10 0 1 1 00 1 0 0 10 1 0 1 00 1 1 0 00 1 1 1 1故可知74LS151的数据输入D0=D3=D5=D6=0D1=D2=D4=D7=1（2）接线图如图：按电路图接线即可。
（3）根据电路图接线，测试电路得到的结果与设计的一致。
3、用八选一数据选择器设计一个监视交通信号灯工作状态的逻辑电路。
每组信号灯均由红、黄、绿三盏灯组成。
正常工作情况下，任何时刻必有一盏灯点亮，而且只允许有一盏灯点亮。
当出现其他五种点亮状态时，电路发生故障，这是要求发出故障信号，提醒维护人员前去维修。
⑴写成设计过程⑵画出接线图⑶验证逻辑功能解：（1）用“1”表示正常工作状态，用“0”表示故障状态。
A B C输入端输入交通信号灯的状态。
则可列真值表输入输出G C B A Y1 ⨯⨯⨯00 0 0 0 00 0 0 1 10 0 1 0 10 0 1 1 00 1 0 0 10 1 0 1 00 1 1 0 00 1 1 1 0故可知74LS151的数据输入D0=D3=D5=D6=D7=0D1=D2=D4=1（2）接线图如图：按电路图接线即可。
（3）根据电路图接线，测试电路得到的结果与设计的一致。
实验三组合逻辑电路的分析与设计一、实验目的1、掌握组合逻辑电路的分析与设计方法。
2、加深对基本门电路使用的理解。
二、实验原理1、组合电路是最常用的逻辑电路，可以用一些常用的门电路来组合完成具==+得知，可以有其他功能的门电路。
例如，根据与门的逻辑表达式Z AB A B用两个非门和一个或非门组合成一个与门，还可以组合成更复杂的逻辑关系。
2、分析组合逻辑电路的一般步骤是：(1)由逻辑图写出各输出端的逻辑表达式；(2)化简和变换各逻辑表达式；(3)列出真值表；(4)根据真值表和逻辑表达式对逻辑电路进行分析，最后确定其功能。
3、设计组合逻辑电路的一般步骤与上面相反，是：(1)根据任务的要求，列出真值表；(2)用卡诺图或代数化简法求出最简的逻辑表达式；(3)根据表达式，画出逻辑电路图，用标准器件构成电路；(4)最后，用实验来验证设计的正确性。
实际的逻辑问题逻辑真值表逻辑公式化简卡诺图化简最简逻辑表达式逻辑电路图组合逻辑电路的设计流程三、实验设备与器件1、仪器数字逻辑实验箱2、器件74LS00 二输入端四与非门四、实验内容及实验步骤(包括数据记录及分析)1、分析电路的逻辑功能，写出输出表达式，列真值表，并通过实验加以验证，说明电路功能。
Y1Y2解：可列真值表A B C Y1 Y2经卡洛图可化简为：2、在举重比赛中，有3名裁判，其中1名为主裁判。
当有两名以上裁判（其中必须有1名主裁判）认为运动员举杠铃合格，就按动电钮，可发出成绩有效的信号。
请用与非门设计该组合逻辑电路。
其中A 为主裁判、B 、C 为副裁判。
⑴写成设计过程 ⑵画出接线图。
⑶验证逻辑功能。
解：（1）运动员合格用“1”表示，不合格用“0”表示。
可列真值表A B C Y 0 0 0 0 0 0 1 0 0 1 0 0 0110 0 0 1 1 0 0 1 00 1 0 1 1 0 1111 0 0 0 1 1 0 1 01 11 1 11 11 0 1 11 1 0 11 1 1 1经卡洛图可化简：（2）电路图：按电路图接线即可。
（3）根据电路图接线，测试电路得到的结果与设计的一致。
3、用8选一数据选择器设计一个密码锁，锁上有三个按键A、B、C，当两个或两个以上的按键同时按下时，且A键必须按下，锁能被打开。
用逻辑电平显示灯亮来替代锁，当符合上述条件时，将使逻辑电平显示灯亮，否则灯灭。
⑴写成设计过程⑵画出接线图⑶验证逻辑功能解：（1）用“1”表示锁被打开，用“0”表示锁没被打开。
可列真值表A B C Y0 0 1 00 1 0 00 1 1 11 0 0 01 0 1 11 1 0 01 1 1 1故可知74LS151的数据输入D0=D1=D2=D4=D6=0D3=D5=D7=1 （2）电路图：按电路图接线即可。
（3）根据电路图接线，测试电路得到的结果与设计的一致。
实验四触发器R-S 、J-K、T、D一、实验目的1、掌握基本RS、JK、T和D触发器的逻辑功能。
