热轧带钢生产工艺介绍教学课件

05
CHAPTER
设备选型及维护管理
根据产品规格、材质和生产工艺要求，选用合适的轧机类型和规格。
轧机选型
考虑加热质量、能源消耗和设备寿命等因素，选用高效、节能的加热炉。
加热炉选型
根据带钢厚度、宽度和卷重等要求，选用合适的卷取机类型和规格。
卷取机选型
03
建立设备档案
记录设备的运行状况、维护保养情况、故障维修记录等信息，为设备管理提供依据。
学习态度与团队协作
THANKS
感谢您的观看。
应急预案制定
针对可能发生的安全事故，制定应急预案，并定期组织演练，提高应急处理能力。
利用余热回收技术，将生产过程中产生的余热进行回收利用，降低能源消耗。
余热回收
采用高效节能设备，如高效电机、变频器等，降低设备能耗。
节能设备应用
建设能源管理系统，对生产过程中的能源消耗进行实时监控和管理，提高能源利用效率。
能源管理系统建设
定期对节能减排技术应用效果进行评估，总结经验教训，持续改进节能减排工作。
减排效果评估
07
CHAPTER
总结与展望
通过测试、作业等方式评估学生对热轧带钢生产工艺知识的掌握程度。
知识掌握情况
组织学生参与实际生产操作，培养其运用所学知识解决实际问题的能力。
实践能力提升
考察学生在学习过程中的态度、参与度及团队协作能力。
冷却
通过水淬或空冷等方式，将热轧带钢冷却至适当温度，以改善其组织和性能。冷却速度和时间要根据带钢厚度和材质等因素进行控制。
平整
通过平整机对热轧带钢进行平整处理，消除其内应力和形状缺陷，提高带钢的平直度和表面质量。平整时要根据带钢的厚度、材质和表面状况等因素制定合理的平整工艺参数。

板带生产工艺5(热连轧带钢生产)课件

推动产业升级和转型
02
新技术应用将推动传统钢铁产业的升级和转型，实现绿色、智
能、高效的生产方式转变。
满足市场需求和推动经济发展
03
新技术应用将满足市场对高品质、高性能热连轧带钢的需求，
推动相关产业的发展和经济增长。
07
实践环节与案例分析
实践环节安排
实践环节目标
通过实践操作，加深对热连轧带钢生产工艺的理解，掌握关键技术和设备操作。
原料切割
将原料按照轧制长度进行切割，准备进入加热工序。
原料加热
加热温度
控制加热温度在适当的范围内，以保证轧制过程的稳定性和产品质量。
加热时间
根据原料的厚度和加热温度确定加热时间，确保原料充分软化。
加热方式
采用连续式加热炉或步进式加热炉进行加热，提高加热效率。
加热质量与控制
温度均匀性
确保加热过程中温度分布均匀精度
对加热温度进行精确控制，以获得稳定的轧制过程和产品质量。
氧化与脱碳
控制加热过程中的氧化和脱碳程度，避免对产品质量造成影响。
04
轧制过程与控制
粗轧过程与控制
粗轧阶段
轧制速度
在粗轧阶段，带钢经过几道轧制后逐渐成形，主要目标是控制带钢的宽度和厚度，确保其满足后续精轧和成品的要求。
热连轧带钢生产工艺流程
加热
将原料加热至轧制所需温度。
冷却
控制冷却速度，以获得所需的金属组织和性能。
原料准备
选用合适的原料，进行表面清理和切割。
轧制
通过多道次轧制，使原料逐渐减薄和延伸，直至达到所需规格。
精整
对轧制后的带钢进行表面处理、矫直和切割等操作，以满足产品要求。

热轧板带钢轧制规程设计PPT课件

轧制力矩
考虑轧辊与轧件之间的摩擦和张力等因素，计算轧制力矩，保证轧制过程的稳定性。
速度制度设计
轧制速度
根据设备能力和生产节奏确定轧制速度，提高生产效率。
卷取速度
与轧制速度相匹配，保证带钢卷取整齐、紧密。
加速和减速
在轧制过程中适当进行加速和减速操作，以调整带钢厚度和板形。
张力制度设计
张力设定
01
热轧板带钢轧制规程设计ppt课件
目录 CONTENT
• 热轧板带钢轧制概述 • 热轧板带钢轧制设备介绍 • 热轧板带钢轧制工艺参数设计 • 热轧板带钢质量控制与检测 • 热轧板带钢轧制过程自动化技术
应用 • 热轧板带钢轧制规程设计实践案
例分析
01
热轧板带钢轧制概述
热轧板带钢定义与分类
定义
热轧板带钢是指通过高温加热后，在轧机上经过多道次连续轧制而成的具有一定厚度、宽度和长度的钢板或钢带。
基于轧机刚度、轧辊磨损、热膨胀等因素，建立精确的厚度设定模型。
厚度自动控制（AGC）
采用测厚仪对带钢实际厚度进行实时测量，通过AGC系统对轧机进行调整，确保厚度精度。
厚度变化趋势预测
利用历史数据和机器学习算法，对带钢厚度变化趋势进行预测，提前采取控制措施。
宽度控制方法与策略
1 2
宽度设定模型
预测控制
基于历史数据和当前状态，预测未来一段时间内热轧板带钢生产过程的发展趋势，提前采取控制措施，确保生产过程的稳定性和产品质量。
智能化技术在热轧板带钢生产中的应用展望
机器学习算法应用
通过机器学习算法对历史数据进行分析和学习，挖掘潜在规律并应用于生产过程优化和质量控制。
智能感知与决策支持

板带钢生产工艺培训课程(PPT30张)

轧钢生产工艺:
板带钢生产
•
《板带钢生产》是材料成型专业的一门重要的专业技术课。通过课堂理论教学使学生掌握板带钢生产的基本知识，理解相关的基本概念、基本理论及其运算方法；熟悉轧制板带钢的生产工艺；掌握轧制力矩的计算和压下规程的制定方法，为今后从事专业技术工作、解决生产实际问题及学习新的科学技术奠定必要的基础。
• 对于重要用途的结构钢板，要求具有较好的综
性能要好
合性能，即除了有良好的工艺性能，甚至除了有
一定的强度和塑性以外，还要求保证一定的化学成分，保证良好的焊接性能、常温或低温冲击韧性或一定的冲压性能，保证一定的金相组织及各向组织均匀性等。
•
对板带技术要求归纳起来就是：
尺寸精确；板形好；表面光洁；
3.表面质量
表面质量要好
• 钢板表面不得有气泡、结疤、拉裂、刮伤、折叠、裂缝、夹杂和压入氧化铁皮等缺陷，因为这些缺陷不仅影响轧件的外观形象，而且往往破坏钢板的物理性能或成为产生破裂和锈蚀的缺陷源，成为应力集中的薄弱环节。
4. 性能 • 中厚板的性能要求主要包括机械性能、工艺性能和某些钢板的特殊物理或化学性能。
不小于600mm。 • （3）按用途分类 • 造船板、锅炉板、汽车板、镀层板（镀锡、镀锌）、电工钢板、深冲板、焊管坯、耐酸耐热板等。 • （4）按钢种分类
• 合金钢、低合金钢、不锈钢、碳素钢等。
三、对板带材的技术要求
• 1.尺寸精度
•
板带钢尺寸精度包括厚度、宽度、长度精度。尺寸精度主要是指厚度精度，因为它不仅影响到使用性能，而且在生产中难度最大。
§1.2 原料选择及连铸与轧制衔接工艺
§1.3 板带材轧制技术的发展
第一章概论

E6热轧生产工艺流程冷轧生产工艺流程PPT课件

‹#›/26
三、钢管生产工艺流程
钢管用于石油开采、液体气体输送、化学、建筑、机械、军事工业等方面。
钢管占钢材总产量的15%左右。分为圆形和异型断面钢管。异型钢管有：方形、三角形、矩形、弓形等。按材质，可分为普通碳素钢管、碳素结构钢管、合金
结构钢管、轴承钢管、不锈钢钢管以及双金属管等。外径：0.1～4000mm 壁厚：0.01～100mm
‹#›/26
对于无缝钢管，如图b，用顶杆使圆坯穿孔轧成毛管，然后经轧管、定（减）径等设备轧制成所需直径的无缝钢管。
Chongqing University of Science & Technology
‹#›/26
对于型材（棒材、线材等），用带孔形的轧辊轧成所需形状。
H型钢用图C万能轧机（有水平轧辊和立辊，能进行两个方向轧制）轧制。
Chongqing University of Science & Technology
‹#›/26
四、型钢生产工艺
型钢按照生产方法可分为：热轧型钢、冷弯型钢和焊接型钢。热轧型钢是主要生产方式。
热轧型钢按使用范围分类： ●常用型钢（方钢、圆钢、扁钢、工字钢、槽钢、角
钢等） ●专用型钢（钢轨、钢桩、球扁钢、窗框钢等）
‹#›/26
热连轧带钢的工艺流程：
原料→检查及清理→加热炉加热→除鳞（出去加热时钢坯表面的氧化铁皮，用除磷机）→粗轧（压缩轧件，延伸到某一长度和宽度的轧件）→切头（切去温度较低的不规则的头部，便于精轧机轧制）→高压水除磷→精轧（进入串列布置的多架四辊轧机轧制，逐步减厚到成品厚度）→冷却（区域长度120 米以上）到650℃左右→卷取→卸卷→冷却、取样 →检查→入库。

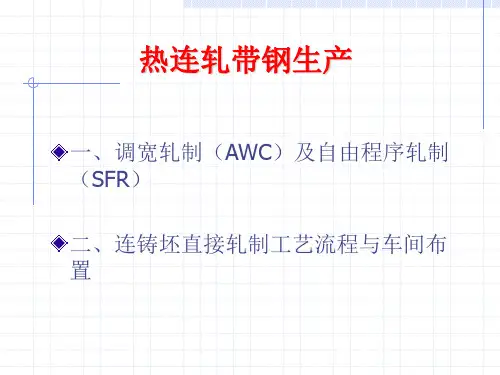

板带生产工艺热连轧带钢生产

02
热连轧带钢生产是钢铁工业中的重要环节，广泛应用于汽车、建筑、家电、造船、轻工等领域。
热连轧带钢生产工艺流程
粗轧
通过多道次轧制，将钢坯轧制成厚度较薄的中间坯
。
冷却与卷取
将轧制出的带钢进行冷却，并卷取成卷。
01
02
03
04
05
钢坯准备
将原料钢坯进行加热、除鳞等预处理，使其达到轧制所需的温度和表面质量
。
精轧
对中间坯进行精细化轧制，得到所需规格和性能的
带钢。
精整与处理
对卷取后的带钢进行平整、矫直、剪切等处理，以满足不同用户的需求。
热连轧带钢生产的重要性
提高钢材利用率
通过连续的轧制，可以减少钢材的切头、切尾等浪费，提高钢材利用率。
优化产品性能
通过精确的轧制工艺控制，可以获得具有优异性能的带钢产品，满足不同领域的需求。
详细描述
智能化、自动化生产技术能够提高生产效率、降低能耗和减少人工干预，从而降低生产成本和提高产品质量。通过采用传感器、物联网、大数据和人工智能等技术手段，实现生产过程的实时监控、智能调度和自动控制，优化轧制工艺参数，提高热连轧带钢生产
的稳定性和可靠性。
感谢您的观看
THANKS
精整设备操作与维护
操作人员需要严格遵守操作规程，确保精整设备在最佳状态下运行，同时定期进行维护和保养，提高设备使用寿命和稳定性。
冷却设备
冷却设备种类
冷却设备是热连轧带钢生产中用于控制带钢冷却速度的设备，包括水冷装置、风吹装置和辊道输送装置等。
冷却设备性能参数
冷却设备的主要性能参数包括冷却速度、均匀性和可控性等，这些参数直接影响带钢的性能和组织结构。
