常用金属材料和非金属材料的标注
（试行稿）
1 围
本标准规定了汽车、发动机图样中常用金属材料和非金属材料的标注方法。
本标准适应于长城汽车股份生产的汽车、发动机所用二维图样上材料的标注。
2 规性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。
见标准各章节

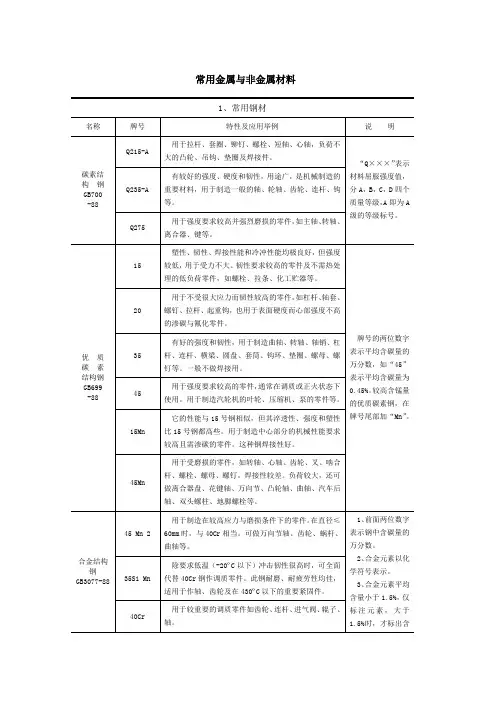

3 常用金属材料的标注方法
3.1 钢板
3.1.1 标注方法
钢板厚度
钢板品种规格标准号
△△－GB（Q/BQB）×××
厚钢板
△△－GB（Q/BQB）×××
钢板技术条件标准号
钢板所用钢号
尺寸精度等级
钢板厚度
钢板品种规格标准号
△－△－GB（Q/BQB）×××
钢板
△△－△－△－GB（Q/BQB）×××钢板技术条件标准号
拉延级别
钢板所用钢号
表面质量级别
注1：尺寸精度等级、拉延级别、表面质量等级可以不注，不注按最低级别供应。
注2：钢板的品种规格标准号 GB/T 709
3.1.2 标注示例
钢板的标注示例见表1。
表1 常用钢板的标注
表1（续）常用钢板的标注
3.2 型钢
3.2.1 圆钢、六角钢的标注方法
3.2.1.1 热轧圆钢、六角钢
钢材尺寸（圆钢为直径、六角钢为切圆直径）
钢材品种规格标准号
△△－GB（Q/BQB）×××
圆钢
（六角钢）△△－GB（Q/BQB）×××
3.2.1.2 冷拉圆钢、六角钢
钢材的尺寸精度等级（最低精度不注）
钢材尺寸（圆钢为直径、六角钢为切圆直径） 钢材品种规格标准号
△－
△△－GB （Q/BQB ）××× 冷拉圆钢
（冷拉六角钢）△△－GB （Q/BQB ）×××
冷拉钢材技术条件标准号
钢材所用钢号
3.2.2 标注示例
3.2.2.1 圆钢、六角钢品种、规格标准见表2：
表2 圆钢、六角钢品种、规格
3.2.2.2 圆钢
圆钢的标注示例见表3。
表3 圆钢的标注
3.2.2.3 六角钢
六角钢的标注示例见表4。
表4 六角钢的标注
3.3.1 标注方法
钢种牌号－铸件技术条件标准号
3.3.2 标注示例
铸铁、铸钢标注示例：
灰铸铁 HT150-GB/T9439-1988
可锻铸铁 KTH300-06-GB/T9440-1988
球墨铸铁 QT15-33-GB/T9439-1988
4 钢管
4.1 钢管的标注见表5
表5 钢管的标注
5 常用非金属材料的标注方法
5.1 塑料、橡胶
5.1.1 标注方法
材料名称-牌号或规格-标准号
示例：胶管－￠16-GB/T 7128-1986
5.1.2 当所选用的材料有规定的材料标记方法时，则按所选标准规定填写
示例：工业胶板－A3-7 H6 H r1 HG/T ××××
5.1.3 注塑件、模压件的标注
材料名称-标准号
示例：酚醛模塑料－GB 1404-1995
高密度聚乙烯树脂－GB 11116-1989
塑料、橡胶材料的名称、缩写代号见表5。
表6 塑料、橡胶材料的名称、缩写
要求栏写明白。
5.1.5 在明细表中，因表格行高限制，材料标准不能用双行排列标注时，允许在一行中按先上后下顺序排列，如一行标注不完全可在下一行中接续。
部分常用非金属材料标准
GB/T 8081-1999 标准橡胶规格
GB 5577-1985 合成橡胶牌号
GB/T 12824-2002 苯乙烯-丁二烯橡胶
GB/T 14647-1993 氯丁橡胶
GB/T 11544-1997 普通V带和窄V带尺寸
GB/T 1171-1996 一般用普通V带
GB/T 12732-1996 汽车V带
GB/T 13352-1996 汽车V带
GB/T 13552-1998 汽车多楔带
GB/T 12734-1991 汽车同步带
HG/T 2184-1991 输水、通用橡胶软管
GB/T 1186-1992 压缩空气橡胶软管
GB/T 3683-1992 钢丝增强液压橡胶软管
GB/T 10544-2003 钢丝缠绕增强外覆橡胶的液压橡胶软管和软管组合件HG/T 2491-1993 汽车用橡胶输水软管
GB 7128-1986 汽车气压制动软管
GB/T 5574-1994 工业用橡胶板
GB 1404-1995 酚醛模塑料
HG/T 2349-1992 尼龙1010树脂
GB 13454-1992 氨基模塑料树脂
GB/T 5761-1993 悬浮法聚氯乙烯树脂
GB 12672-1990 ABS树脂
HG/T 2902-1997 模塑用聚四氟乙烯树脂
GB/T 10802-1989 软质聚氨脂泡沫塑料
QB/T 3807-1999 隔热用聚笨乙烯泡沫塑料
GB/T 8498-1994 聚氯乙烯人造革
GB/T 2705-1992 涂料的命名
HG/T 2593-1994 丙烯酸清漆
HG/T 2240-1991 聚氨脂清漆
GB/T 13493-1992 汽车用底漆
HG/T 3366-1987 各色环氧烘干电泳漆
GB/T 13492-1992 各色汽车用面漆
GB/T 13895-1992 L-CLE重负荷车辆齿轮油
GB 11121-1995 汽油机油
GB 11122-1995 柴油机油
GB 11118.1-1994 矿物油型液压油
GB 12891-1991 合成制动液
GB/T 5671-1995 汽车通用锂基润滑脂
注：以上容摘材料手册第6版，详细容请查阅手册自机械工程
