第十二章电力系统内部过电压

变压器的LT愈大，CT愈小，过电压愈高。
第十二章电力系统内部过电压
二、空载长线路的操作过电压
1．切除空载长线路过电压的产生过程及限制措施
切除空载线路是电力系统中常见的操作之一。其
产生过电压的原因是断路器分闸过程中的电弧重燃。
图12-4是断路器切除空载长
线时的接线图和等值线路
图。通常ωL<<1/(ωC)，因
图12-7 关合空载长线 (a)接线图；(b)单相等值电路图
第十二章电力系统内部过电压
在一般情况下ω0要比工频高得多。假设：在求过渡 过程中电容C上的电压时，电源电压近似地保持不变。

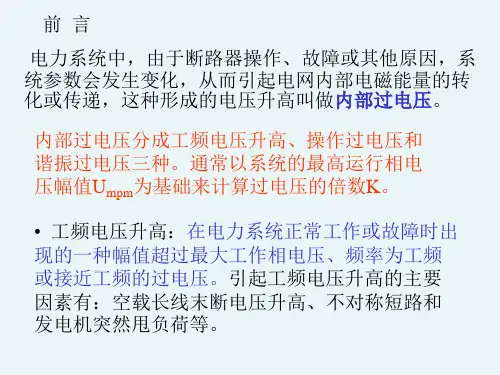

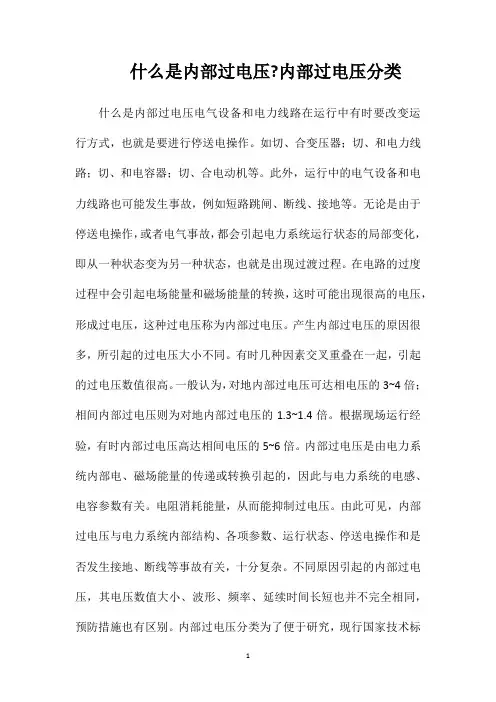

内部过电压（简称内过电压）是由于电力系统内部 能量的转化或传递引起的。内部过电压可按其产生原 因分为操作过电压和暂时过电压，而后者又包括谐振 过电压和工频电压升高。
第十二章电力系统内部过电压
因操作引起的暂态电压升高，称为操作过电压。 因系统中电感、电容参数配合不当，在系统进 行操作或发生故障时出现的各种持续时间很长的 谐振现象及其电压升高，称为谐振过电压。 电力系统中在正常或故障时还可能出现幅值超 过最大工作相电压、频率为工频或接近工频的电 压升高。这种电压升高统称为工频电压升高，或 称为工频过电压。
第十二章电力系统内部过电压
内部过电压的幅值与电网该处最高运行相电压 的幅值之比，叫内部过电压倍数，并用字母K来表示。
K值与电网结构、系统容量和参数、中性点接地 方式、断路器性能、母线上的出线数目、电网的运 行接线和操作方式等因素有关，它具有统计性质。
通常在中性点直接接地的电网中，如果不采取 限压措施，操作过电压的最大幅值可达最高运行相 电压幅值的3倍以上；在中性点非直接接地的电网中， 最大操作过电压可达最高运行相电压的4倍以上；谐 振过电压的幅值则在2倍以上。
一、空载变压器的分闸过电压
1．切空载变压器过电压产生的机理 在切空载变压器时，断路器常常会在工频电流自然
过零之前强行切断电弧，称这种现象为“截流”。在 切除空载变压器励磁电流的截流瞬间，电弧电流被迫 很快下降到零，造成：
diL/dt → (-∞) 于是在变压器励磁电感L上将感应出过电压
u＝LdiL/dt →(-∞) 即过电压有可能达到很高的数值。
第十二章电力系统内部过电压
在实际电路中diL/dt是不会达到无穷大的。这是 因为变压器绕组除励磁电感LT外，还有电容CT，如 图12-1所示。断路器截断电流后，电感中的电流可
以以电容为回路继续流通，对电容进行充电，将电
感中的磁能转化为电容中的电能。
图12-1 切除空载变压器的原理图
图12-2 截流时刻
第十二章电力系统内部过电压
如图12-2所示，如果截流发生在某一瞬时值I0时， 电容上的电压为U0，此时变压器的总储能W为：
W＝WL＋WC＝(LTI02＋CTU02)/2 按能量不灭定律，当磁能全部转化为静电电能 时，电容上的电压将达其最大值UBm ，由截流而 引起的变压器上的过电压可达 ：
UTm U02I02LT CT
截流值愈大则过电压愈高，当截流发生在励磁 电流的幅值Im（即I0＝Im，U0＝0）时，有：
UTmIm LT CT
第十二章电力系统内部过电压
图12-3给出了电流在幅值截断后,电感中的电流iL和 电容上的电压（也即电感上的电压）uC的波形。如不计 衰减，iL和uC可写成：
iL＝Imcosω0t
uCUmsin0tIm C LT T sin0t
第十二章 电Βιβλιοθήκη Baidu系统内部过电压
❖第一节 概述 ❖第二节 操作过电压 ❖第三节 谐振过电压 ❖第四节 工频电压升高
第十二章电力系统内部过电压
第一节 概述
过电压是指超过正常运行电压并可使电力系统绝 缘或保护设备损坏的电压升高。据统计，在电力系统 各种事故中，由于过电压引起的绝缘事故占主导地位。
过电压可以分为内部过电压和雷电(外部)过电压 两大类。
第十二章电力系统内部过电压
第二节 操作过电压
电力系统中常见的操作过电压有：中性点绝缘电网 中的电弧接地过电压；切除电感性负载过电压；切除 电容性负载过电压；空载线路合闸过电压以及系统解 列过电压等。 ❖一、空载变压器的分闸过电压 ❖二、空载长线路的操作过电压 ❖三、电弧接地过电压
第十二章电力系统内部过电压
图12-5第十切二除章空电载力长系线统时内部的过电电流压和电压波形
限制切空载线路过电压的措施有： （1）采用不重燃断路器
在现代断路器设计中通过提高触头之间的介 质绝缘强度使熄弧后触头间隙的电气强度恢复速 度大于恢复电压的上升速度，使电弧不再重燃。 （2）并联分闸电阻R
在断路器主触头上并联分闸电阻R，也是降低 触头间的恢复电压、避免重燃的有效措施。 （3）线路首末端装设避雷器
装设金属氧化物避雷器（MOA）或磁吹阀式 避雷器能有效地限制这种过电压的幅值。
第十二章电力系统内部过电压
2．合闸空载线路过电压的产生过程及限制措施 （1）正常合闸
由于正常的运行需要而进行的合闸操作称为正常 合闸。如图12-7(a)所示，电源E1和E2经输电线连通， 线路两侧均装有断路器。在线路一侧断路器断开的 情况下，关合另一侧断路器就会遇到关合空载线路 的操作。
图12-3 截流后的电流和电压波形
第十二章电力系统内部过电压
2．影响切空载变压器过电压的因素及限制切空 载变压器过电压的措施 （1）断路器性能
切空载变压器引起的过电压幅值近似地与截流 值I0成正比。降低断路器的截流能力能够限制过 电压UTm的大小。通过在断路器的主触头上并联 高值电阻，能有效地降低这种过电压。 （2）变压器参数和结构
此在电路切除前，可认为
电容电压uC和电源电势e近 似相等，而流过断口的工
频电流iC超前电源电压90°。
图12-4 切除空载长线
(a)接线图； (b)单相等值电路图
第十二章电力系统内部过电压
伴随着高频振荡电压的出现，QF断口间将有高 频电流流过，它超前于高频电压90°。因此，当uC 达到(-3Em)时（图中t＝t3时刻），高频电流恰恰经 过零点，于是电弧可能再一次熄灭。又经过工频半 个周波后（图中t＝t4时刻），作用在断口上的电压 将达4Em。假如断口又恰好在此时击穿，则由于电 容的起始电压为(-3Em)，电源电压为Em，振幅为4Em， 振荡后电容上的最大电压可达5Em。
