5第三章 联系测量-陀螺定向解析

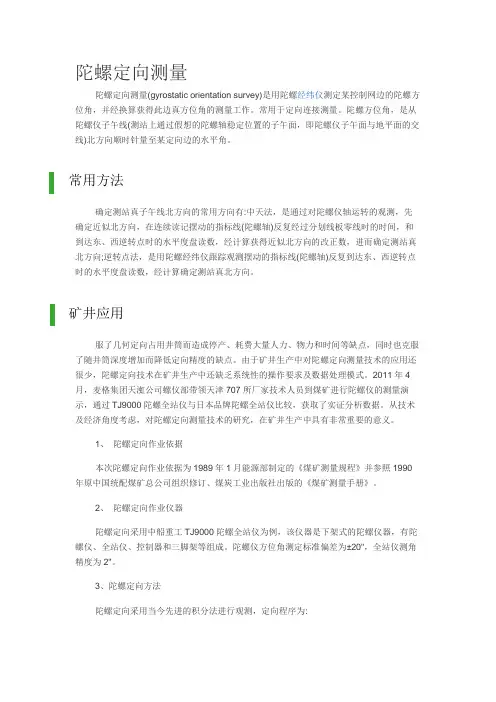

陀螺定向测量陀螺定向测量(gyrostatic orientation survey)是用陀螺经纬仪测定某控制网边的陀螺方位角，并经换算获得此边真方位角的测量工作。

常用于定向连接测量。

陀螺方位角，是从陀螺仪子午线(测站上通过假想的陀螺轴稳定位置的子午面，即陀螺仪子午面与地平面的交线)北方向顺时针量至某定向边的水平角。

常用方法确定测站真子午线北方向的常用方向有:中天法，是通过对陀螺仪轴运转的观测，先确定近似北方向，在连续读记摆动的指标线(陀螺轴)反复经过分划线板零线时的时间，和到达东、西逆转点时的水平度盘读数，经计算获得近似北方向的改正数，进而确定测站真北方向;逆转点法，是用陀螺经纬仪跟踪观测摆动的指标线(陀螺轴)反复到达东、西逆转点时的水平度盘读数，经计算确定测站真北方向。

矿井应用服了几何定向占用井筒而造成停产、耗费大量人力、物力和时间等缺点，同时也克服了随井筒深度增加而降低定向精度的缺点。

由于矿井生产中对陀螺定向测量技术的应用还很少，陀螺定向技术在矿井生产中还缺乏系统性的操作要求及数据处理模式。

2011年4月，麦格集团天渱公司螺仪部带领天津707所厂家技术人员到煤矿进行陀螺仪的测量演示，通过TJ9000陀螺全站仪与日本品牌陀螺全站仪比较，获取了实证分析数据。

从技术及经济角度考虑，对陀螺定向测量技术的研究，在矿井生产中具有非常重要的意义。

1、陀螺定向作业依据本次陀螺定向作业依据为1989年1月能源部制定的《煤矿测量规程》并参照1990年原中国统配煤矿总公司组织修订、煤炭工业出版社出版的《煤矿测量手册》。

2、陀螺定向作业仪器陀螺定向采用中船重工TJ9000陀螺全站仪为例，该仪器是下架式的陀螺仪器，有陀螺仪、全站仪、控制器和三脚架等组成。

陀螺仪方位角测定标准偏差为±20"，全站仪测角精度为2"。

3、陀螺定向方法陀螺定向采用当今先进的积分法进行观测，定向程序为:3.1 先在地面任意点上测定仪器当地的比例常数C值。

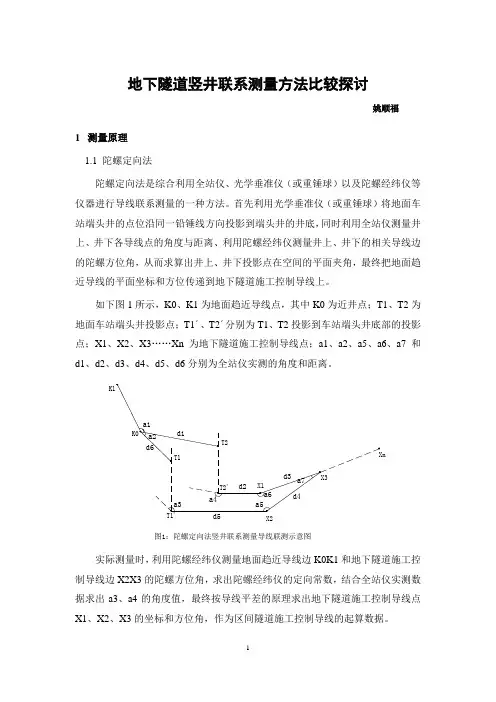

地下隧道竖井联系测量方法比较探讨姚顺福1 测量原理1.1 陀螺定向法陀螺定向法是综合利用全站仪、光学垂准仪（或重锤球）以及陀螺经纬仪等仪器进行导线联系测量的一种方法。

首先利用光学垂准仪（或重锤球）将地面车站端头井的点位沿同一铅锤线方向投影到端头井的井底，同时利用全站仪测量井上、井下各导线点的角度与距离、利用陀螺经纬仪测量井上、井下的相关导线边的陀螺方位角，从而求算出井上、井下投影点在空间的平面夹角，最终把地面趋近导线的平面坐标和方位传递到地下隧道施工控制导线上。

如下图1所示，K0、K1为地面趋近导线点，其中K0为近井点；T1、T2为地面车站端头井投影点；T1´、T2´分别为T1、T2投影到车站端头井底部的投影点；X1、X2、X3……Xn为地下隧道施工控制导线点；a1、a2、a5、a6、a7和d1、d2、d3、d4、d5、d6分别为全站仪实测的角度和距离。

X2图1：陀螺定向法竖井联系测量导线联测示意图实际测量时，利用陀螺经纬仪测量地面趋近导线边K0K1和地下隧道施工控制导线边X2X3的陀螺方位角，求出陀螺经纬仪的定向常数，结合全站仪实测数据求出a3、a4的角度值，最终按导线平差的原理求出地下隧道施工控制导线点X1、X2、X3的坐标和方位角，作为区间隧道施工控制导线的起算数据。

1.2 钻孔投点法钻孔投点法实际上是根据长边投影时投影点的点位投影误差对投影边的坐标方位角影响将大大削弱的原理进行导线联系测量的一种方法。

其基本思想是在隧道前进（或后退）的方向上已开挖的地方离开车站端头井一定的距离（一般应大于150m ），从地面钻孔直达地下隧道中，然后利用光学垂准仪（或重锤球）分别通过车站端头井和钻孔将地面点位沿同一铅锤线方向投影到地下，最终把地面趋近导线的平面坐标和方位传递到地下隧道施工控制导线上。

如下图2所示，K0、K1为地面趋近导线点；T1、T2分别为地面车站端头井和钻孔井上的投影点；T1´、T2´分别为T1、T2投影到车站端头井和区间隧道底部的投影点，T1´、T2´同时又为地下隧道施工控制导线的起算点；X1、……Xn 为地下隧道施工控制导线点；a1、a2、a3、a4和d1、d2、d3分别为全站仪实测的角度和距离。

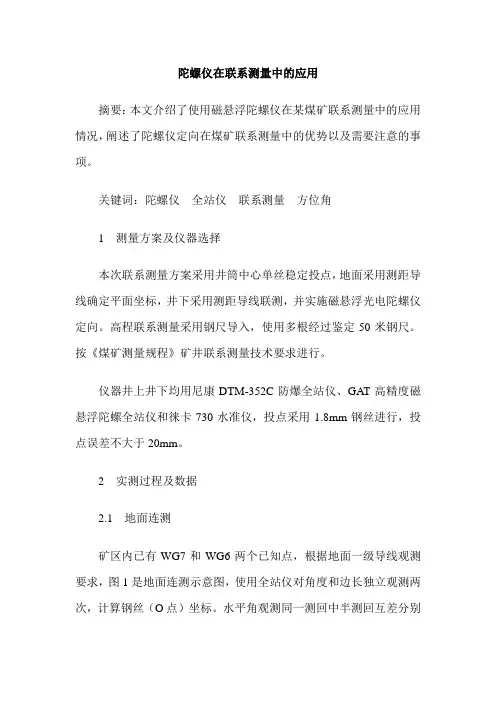

陀螺仪在联系测量中的应用摘要：本文介绍了使用磁悬浮陀螺仪在某煤矿联系测量中的应用情况，阐述了陀螺仪定向在煤矿联系测量中的优势以及需要注意的事项。

关键词：陀螺仪全站仪联系测量方位角1 测量方案及仪器选择本次联系测量方案采用井筒中心单丝稳定投点，地面采用测距导线确定平面坐标，井下采用测距导线联测，并实施磁悬浮光电陀螺仪定向。

高程联系测量采用钢尺导入，使用多根经过鉴定50米钢尺。

按《煤矿测量规程》矿井联系测量技术要求进行。

仪器井上井下均用尼康DTM-352C防爆全站仪、GAT高精度磁悬浮陀螺全站仪和徕卡730水准仪，投点采用1.8mm钢丝进行，投点误差不大于20mm。

2 实测过程及数据2.1 地面连测矿区内已有WG7和WG6两个已知点，根据地面一级导线观测要求，图1是地面连测示意图，使用全站仪对角度和边长独立观测两次，计算钢丝（O点）坐标。

水平角观测同一测回中半测回互差分别为：-6″、+6″、0″，小于规定中的限差±20″；两测回之间的互差分别为：+8″、0″、-8″，小于规定中的限差±12″。

在距离测量中，单向两次测回较差不大于15mm，也符合规定。

最后计算出钢丝（O点）坐标为：X=3888070.001，Y=509679.921。

图1 地面连测示意图2.2 定向测量此次定向测量使用的GAT陀螺全站仪，标称定向精度为5″，因此要求同一边任意两测回测量陀螺方位角的互差，不得超过10″；对于超限数据应在现场予以补测。

根据测区的地理位置，在实测过程中输入的纬度值为：35.1，选取地面控制网中WG7→WG6两个控制点构成的测线进行仪器常数标定。

根据现场采集数据，井下定向边各测回陀螺精寻北数据和全站仪测量数据以及由此计算的井下各定向边的陀螺定向方位角如表1所示：根据测得的角度和边长，经推算，得到各点坐标，如表2：2.4 高程联测测量高程联测测量采用徕卡730水准仪和1.8mm钢丝进行，投点误差不大于20mm。

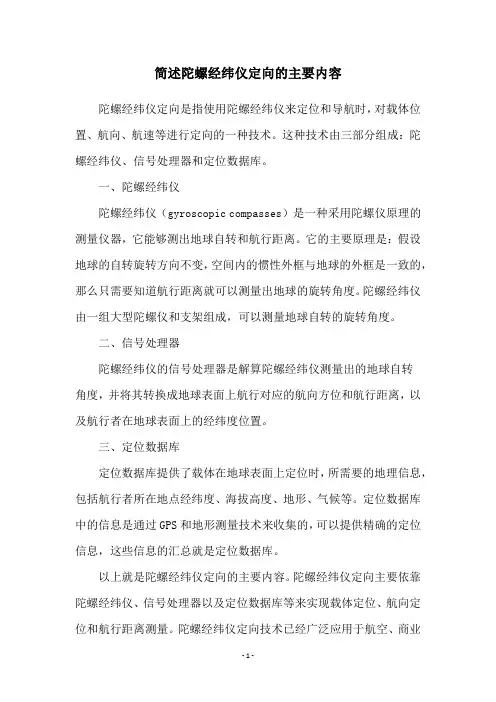

简述陀螺经纬仪定向的主要内容
陀螺经纬仪定向是指使用陀螺经纬仪来定位和导航时，对载体位置、航向、航速等进行定向的一种技术。

这种技术由三部分组成：陀螺经纬仪、信号处理器和定位数据库。

一、陀螺经纬仪
陀螺经纬仪（gyroscopic compasses）是一种采用陀螺仪原理的测量仪器，它能够测出地球自转和航行距离。

它的主要原理是：假设地球的自转旋转方向不变，空间内的惯性外框与地球的外框是一致的，那么只需要知道航行距离就可以测量出地球的旋转角度。

陀螺经纬仪由一组大型陀螺仪和支架组成，可以测量地球自转的旋转角度。

二、信号处理器
陀螺经纬仪的信号处理器是解算陀螺经纬仪测量出的地球自转
角度，并将其转换成地球表面上航行对应的航向方位和航行距离，以及航行者在地球表面上的经纬度位置。

三、定位数据库
定位数据库提供了载体在地球表面上定位时，所需要的地理信息，包括航行者所在地点经纬度、海拔高度、地形、气候等。

定位数据库中的信息是通过GPS和地形测量技术来收集的，可以提供精确的定位信息，这些信息的汇总就是定位数据库。

以上就是陀螺经纬仪定向的主要内容。

陀螺经纬仪定向主要依靠陀螺经纬仪、信号处理器以及定位数据库等来实现载体定位、航向定位和航行距离测量。

陀螺经纬仪定向技术已经广泛应用于航空、商业
航行、军事行动及旅游导游等方面，在实现人与机器的协同智能定位方面发挥着重要作用。

陀螺定向⽅法和精度评定解析陀螺逆转点法定向及精度评定摘要隧道或井巷⼯程测量导线布设的形式因受巷道形状的制约，若单纯采⽤改变导线布设形式或提⾼测⾓次数与精度等⽅法，往往难以满⾜⼯程施⼯对于测量的精度要求。

陀螺经纬仪是测量井下导线边⽅位⾓、提⾼测量精度的重要仪器。

尤其是在贯通测量中陀螺经纬仪的应⽤⾮常⼴泛。

贯通测量是⼀项⼗分重要的测量⼯作,必须严格按照设计要求进⾏。

巷道贯通后,其接合处的偏差不能超过⼀定限度,否则就会给采矿⼯程带来不利影响,甚⾄造成很⼤的损失。

本⽂对陀螺经纬仪⼯作原理介绍，以及陀螺经纬仪在贯通测量中的精度评定。

陀螺经纬仪在不同领域的贯通测量⼯作中运⽤实例的分析，总结出在贯通测量导线加测陀螺定向边的最佳位置。

关键词：陀螺定向，贯通测量，陀螺经纬仪，精度评定ABSTRACTTunnel or shaft engineering measurement wires for the form of roadway, if simple shape by changing arrangement forms or improve wires and precision Angle measurement methods, and often difficult to satisfy the measurement accuracy for engineering construction. Gyro theodolite is measured in wire edge Angle, improve the measuring precision instruments. Especially in the measurement of the photoelectric theodolite gyro breakthrough is used extensively. Through measurement is a very important measurement work, must strictly according to the design requirements. The roadway expedite, its joint deviation cannot exceed a certain limit, otherwise they will be detrimental to the mining project, and even cause great losses. This paper introduces working principle of gyro theodolite, as well as the breakthrough in the measurement of the gyro theodolite accuracy assess. Gyro theodolite in different fieldsof the measurement of the examples, this paper leads in breakthrough measurement on the edge of the directional gyro adds the best position.Key words: directional gyro; through measurement; gyro theodolite; Accuracy Assessment⽬录1 绪论 (1)1.1陀螺定向的研究现状 (1)1.2研究陀螺定向的⽬的 (1)1.3陀螺定向的应⽤领域及发展趋势 (2)2 陀螺经纬仪定向测量原理与⽅法 (3)2.1陀螺经纬仪的类型与结构 (3)2.1.1 陀螺经纬仪定向的优点及应⽤领域 (3)2.1.2 陀螺经纬仪的基本结构 (3)2.1.3 陀螺经纬仪的类型 (4)2.2陀螺经纬仪定向的基本步骤 (5)2.3跟踪逆转点法测定陀螺⽅位⾓的作业过程 (7)2.3.1 陀螺仪悬带零位观测 (7)2.3.2 粗略定向 (8)2.3.3 精密定向 (9)3 陀螺定向的误差分析 (13)3.1陀螺定向的误差来源 (13)3.2陀螺定向在贯通测量中的精度评定 (14)3.2.1 陀螺⽅位⾓⼀次测定中误差 (14)3..2.2 ⼀次定向中误差 (14)3.3陀螺定向在贯通测量中导线的平差 (15)3.3.1 具有两条陀螺定向边导线的平差 (15)3.3.2 具有三条陀螺定向边导线的平差 (17)4 陀螺定向在贯通测量中的应⽤实例分析 (20)4.1陀螺定向在道路贯通测量中的应⽤实例分析 (20)4.1.1 ⼯程概况 (20)4.1.2 陀螺定向技术 (20)4.1.3 精度评定 (22)4.1.4 ⼯程分析 (23)4.2陀螺定向在矿⼭贯通测量中的应⽤实例分析 (24)4.2.1 ⼯程概况 (24)4.2.2 陀螺定向技术 (24)4.2.3 精度评定 (26)4.2.4 ⼯程分析 (27)4.3陀螺定向在⽔利贯通测量中的应⽤实例分析 (27)4.3.1项⽬概况 (27)4.3.2 陀螺定向技术 (28)4.3.3 陀螺定向精度评定 (29)4.3.4 坐标解算及成果对⽐分析 (30)4.3.5 ⼯程分析 (35)5 结论 (38)参考⽂献 (39)致谢..................................................... 错误！未定义书签。

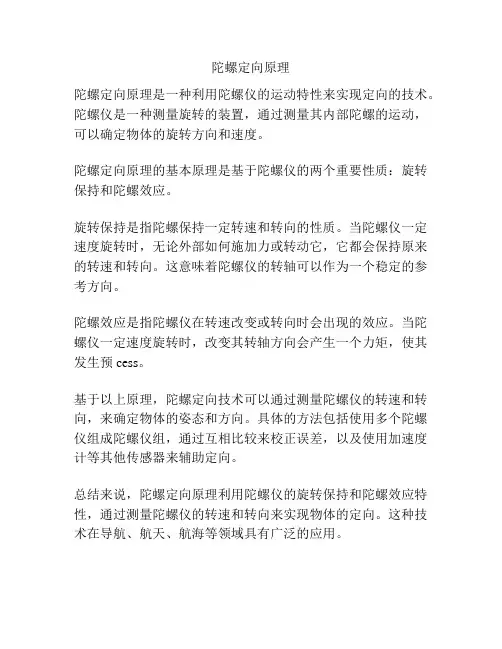

陀螺定向原理
