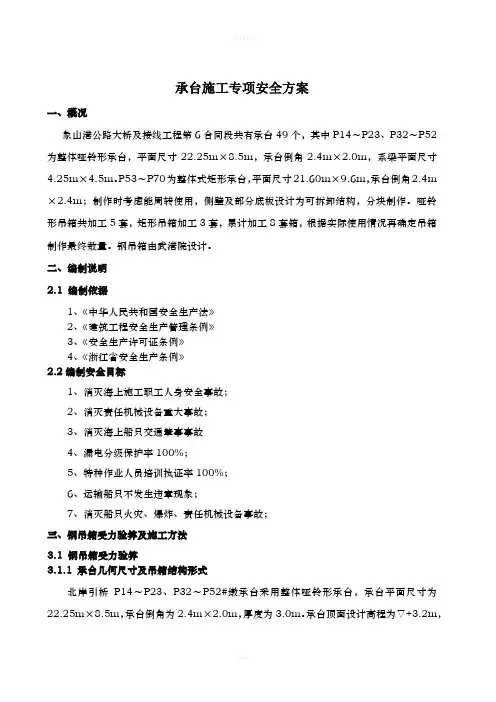

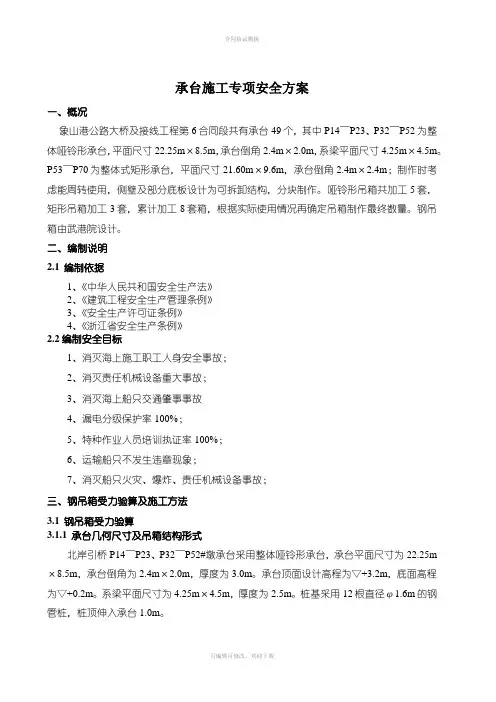

承台施工专项安全方案
一、概况
象山港公路大桥及接线工程第6合同段共有承台49个，其中P14～P23、P32～P52为整体哑铃形承台，平面尺寸22.25m×8.5m，承台倒角2.4m×2.0m，系梁平面尺寸4.25m×4.5m。P53～P70为整体式矩形承台，平面尺寸21.60m×9.6m，承台倒角2.4m×2.4m；制作时考虑能周转使用，侧壁及部分底板设计为可拆卸结构，分块制作。哑铃形吊箱共加工5套，矩形吊箱加工3套，累计加工8套箱，根据实际使用情况再确定吊箱制作最终数量。钢吊箱由武港院设计。
二、编制说明
2.1 编制依据
1、《中华人民共和国安全生产法》
2、《建筑工程安全生产管理条例》
3、《安全生产许可证条例》
4、《浙江省安全生产条例》
2.2编制安全目标
1、消灭海上施工职工人身安全事故；
2、消灭责任机械设备重大事故；
3、消灭海上船只交通肇事事故
4、漏电分级保护率100%；
5、特种作业人员培训执证率100%；
6、运输船只不发生违章现象；
7、消灭船只火灾、爆炸、责任机械设备事故；
三、钢吊箱受力验算及施工方法
3.1 钢吊箱受力验算
3.1.1 承台几何尺寸及吊箱结构形式
北岸引桥P14～P23、P32～P52#墩承台采用整体哑铃形承台，承台平面尺寸为22.25m ×8.5m，承台倒角为2.4m×2.0m，厚度为3.0m。承台顶面设计高程为▽+3.2m，底面高程
为▽+0.2m。系梁平面尺寸为4.25m×4.5m，厚度为2.5m。桩基采用12根直径φ1.6m的钢管桩，桩顶伸入承台1.0m。
钢吊箱作为承台施工的挡水和模板结构，设计考虑钢吊箱外形尺寸比承台每边外扩5cm。
结合本工程的水文条件，为使吊箱具有制作、安装、施工、拆卸简单快捷，节约成本，方便周转，加快施工进度，缩短施工周期的特点，本设计采用单壁结构，壁体和底板均采用可拆卸式。
吊箱底板共分8块，其中中间6块可拆卸，底板拼装按从中间到两边的顺序拼装。每拼装一底板单元块应将背梁下放和底边面板上方的螺母拧紧，然后进行下一底板单元块的拼装工作。
吊箱底板拼装完成后，进行吊箱壁体拼装，每拼装一壁体单元块，应将其与上一壁体单元块用螺栓连接，然后与底板螺栓连接。壁体可按从中间向两边，最后在另一侧闭合的方法拼装。
吊箱壁体拼装完成后，安装桁架挑梁，安装桁架挑梁时，应使精扎螺纹钢筋吊杆对应桁架挑梁竖杆孔位，待桁架挑梁上弦杆与吊箱壁体连接完成后焊接型钢吊杆，拧紧吊杆在桁架挑梁上弦杆处的螺母。
3.1.2 设计条件
1、吊箱顶标高：▽+4.5m
2、承台顶标高：▽+3.2m
3、承台底标高：▽+0.2m
4、封底砼底标高：▽-0.6m
5、封底砼厚度：0.80m
6、设计高潮位：▽+3.5m
7、设计低潮位：▽-2.73m
8、波浪：H=1.5m T=5s
H=0.6m T=3.5s
9、泥面标高：▽-16.0m
10、钢管桩直径：φ1.60m
11、封底砼握裹力：300kN/m2
12、混凝土干容重：25kN/m3
13、混凝土浮容重：15kN/m3
14、钢材容重：78.5kN/m3
15、封底砼强度等级：C25
3.1.3 设计依据
1.《设计委托书》及项目部提供的相关文件
2.《港口工程荷载规范》（JTJ215-98）
3.《建筑结构荷载规范》（2006年版）
4.《海港水文规范》（JTJ213-98）
5.《港口工程混凝土结构设计规范》（JTJ267－98）
6.《钢结构设计规范》（GBJ50017-2003）
7.《水利水电工程钢闸门设计规范》（DL/T5039-95）
8.《海港工程设计手册》(中册)
9.《建筑结构静力计算手册》
3.1.4钢吊箱基本尺寸
壁体高度：5.100m
壁体厚度：0.492m
底板厚度：0.308m
壁体外周长：62.070m
壁体内周长：59.625m
吊箱外面积：178.290m2
吊箱内面积：155.898m2
封底砼总面积：110.038m2
钢管桩总周长：16 1.680.4m π⨯⨯= 3.1.5钢吊箱荷载 3.1.5.1风荷载
根据提供的气象条件，一年中风速较小，在此不考虑风荷载对钢吊箱结构的影响。 3.1.5.2水流力
A
v C F w
w 22
ρ
=
式中
w
F ——水流力标准值(kN)；
v ——水流设计流速(m/s)；取1.5m/s ； w
C ——水流阻力系数；
ρ——水的密度(t/m 3)；海水取1.025
A ——计算构件在与流向垂直平面上的投影面积(m 2)
钢吊箱长短边之比21.7
2.249.7
C B
=
= 查得 1.152w C =
2221
/ 1.252 1.025 1.5 1.4522
w w w
kN p F A C v m ρ
===⨯⨯⨯=
3.1.5.3波浪力
波浪作用于钢吊箱上将引起波浪的局部反射，钢吊箱的干涉波高d H 将既大于原始波高
H 又小于波浪遇直立墙发生完全反射时的立波波高2H 。 钢吊箱吃水T 范围内的局部反射波高：
H K H r r =
K r 为局部反射系数：
r K =
