光发射机的原理及其选择与使用
作者：佚名来源：慧聪发布时间：2006-4-15 20:52:34 [收藏] [评论]
光发射机的原理
用光波传输电视信号和数据信息是20世纪末发展起来的一门新的科学技术，它的出现使世界信息产业得到了飞速发展，现在光纤传输技术正以超出人们想像的速度发展，其光传输速度比10年前提高了100倍，在今后的发展中估计还要提高100倍左右。随着光纤传输技术的不断发展，在光域上可进行复用、解复用、选路、交换，网络可利用光纤的巨大带宽资源，增加网络的容量，实现多种业务的“透明”传输。
光传输系统主要由光发射机、光接收机、光分路器和光纤电缆及其它器件组成。
一光纤传输光信号的基理
光传输是在发送方和接收方之间以光信号形态进行传输的技术。光传输电视信号的工作过程是在光发射机、光纤和光接收机三者之间进行的; 在中心机房的光发射机把输入的RF电视信号变换成光信号，它由电/光变换器(Electric-Optical Transducer，E/O)完成，变换成的光信号由光纤传输导向接收设备(光接收机)接收，光接收机把从光纤中获取的光信号变换还原成电信号。因此光传输信号的基理就是电/光和
光/电变换的全过程，也称为光链路。
目前光传输方式采用光强度调制。如采用激光器的光发器件发出相位一致的所谓相干光，因此采取了使发光强度整体发生变化的调制方式，它利用了输出光功率对应于电/光变换器输入信号电流的变化而
线性变化的特性。
在光/电变换器(Optical-Electric Transducer，O/E)中，输出正比于输入光信号强度的电流，光/电变换器的输出电流波形因而与电/光变换器输入电流波形相似，达到了信号传输的目的。
那么，光纤又是如何导向光信号的呢？目前有线电视系统使用的光纤是圆柱体的光纤，它由光纤圆柱体和包层组成，是石英玻璃材料。包层起着把光严密地封闭在光纤内的作用，保护纤芯，增强光纤本身的强度。而纤芯的作用是传输光信号。纤芯和包层虽然都是石英玻璃材料生产而成，但在生产时对两者的掺杂成份有区别，因而导致了所产生的折射率大小不同(纤芯为1.463~ 1.467，包层为1.45~1.46)，当然也与所采用的材料不同有关。当激光器发射的光源进入纤芯后，光入射到包层界面时，只要入射角大于临界角，就会在纤芯内产生全反射，光不会漏射到包层中，这样聚入到纤芯内的光信号就会不间断地传播下去，直到导向光接收机为止。这个过程就是光信号在光纤中传输的基理。
二光传输中产生的失真
光在光纤中传输时，也会产生一些失真，产生失真的原因有以下几点:
(1)在光纤传输系统中，由于半导体激光器的电/光转换特性的非线性，使输出的光信号与激励电流的变化不一致导致了失真，它称为调制失真。调制指数M值不允许太大，选择高性能、预失真处理技术强的光发射机很有必要，预失真处理技术是利用人为的设计产生预失真改善调制线性，达到消除和减轻光
纤传输系统中CSO与CTB的目的。
(2)在光传输系统中，由于驱动RF放大器和接收RF放大器产生失真的机会很小，线性PIN光电二极管因信号电平不太高，产生的微小失真可不计，而它的主要原因来自于半导体激光器调制特性的失真
和光纤的色散。
(3)激光器在光强度调制时，光的波长会发生变化，出现附加频率调制，使信号频率展宽，出
现啁啾效应，主要表现为CSO失真。
(4)光纤的色散特性会使不同波长的群时延发生差异，形成到达终端的时间会先后不一致所引起
的失真，主要是CSO失真。
在光纤传输系统中产生的失真主要是CSO失真，而CTB失真的程度远比CSO失真小，为了确保系统的传输质量，使系统载噪比和失真性能处于合理的范围之内，采取的措施一般利用CNR指标来平衡CSO、CTB指标。如果增加或者减小CNR值1dB，那么CSO就会恶化或者改善1dB，CTB指标就会恶化或者改善2d
B。
三光发射机的工作原理
光发射机中最重要的光器件就是半导体激光器，实际上它是一只激光二极管(Laser Diode，LD)，当然也有不使用激光二极管，而是使用半导体发光二级管(Light Emitting Diode，LED)的。
1310nm光发射机一般采用直接调制方式(残留边带—幅度调制，VSB-AM方式)，它的功能是把电信号转换成光信号，它通过外部电路改变注入激光器的电源来实现。它设置的偏置电路能为激光器提供最佳偏置工作电源，偏置电流不同，激光器就会有不同的功率输出，为确保稳定的输出光功率，应设计光功率和激光器温度的自动控制电路，如采用微电脑达到自动控制光发射机的最佳工作状态。
激光器正在广泛地用作光振荡器(即发光器件)，它是依靠本身所成的激光器媒质材料的能量状态
与光的相互作用工作。
为使激光器工作，必须有一定大小的电流，这一电流的大小与光强度之间有一定关系，当增加电流时，光的强度急剧增加，这一点说明激光器已开始工作，这个使激光器开始工作的电流叫门限电流，它越小越好，因为这已经能使激光器开始工作，如再继续增加门限电流，就会形成输出的饱和区，饱和区的电流达到一定值后，就会使传输信号的质量下降甚至损坏激光二极管，对于光纤传输所需功率来讲，在线性区域有数兆瓦的输出功率满足远距离传输信号和信息的要求。光的传输质量除光强的量以外，还与光谱
和噪声等问题有一定关系。
多波长的光谱对高质量的模拟信号的传输是不太适合的，即使以单模方式来工作，它的发光谱线也有宽度，宽度越窄，光波变得越纯，越会成为时间相干，即相干性好的光波。相干性好的光波不需用透镜和其它器件将它会聚成小的光点，也越适合光纤的入射。
四光接收机的工作原理
光接收机的主要部件是光检测器，也就是高灵敏度的光电二极管(PIN)，光电二极管利用半导体的光电效应完成对光信号的检测工作，使光信号还原成RF电视信号，然后对RF信号进行放大，以及AGC
电平控制等处理后输出合格的RF信号供网络分配。
光接收机的主要技术是C/N、C/CTB、C/CSO。这三大技术指标又都是由光电转换模块的性能所确定，在相同光功率输入的情况下，转换输出的RF电平就有大小之分，当光电模块转换效率高时，它的输出电平高，所带来的C/N值指标也好，反之，C/N值指标变差。而C/CSO、C/CTB两项技术指标由光电模块的线性度而定，高质量的光电模块在C/CSO、C/CTB指标相同的情况下，允许更宽的接收功率范围。
五光器件的发展前景
随着宽带网的光纤传输技术不断更新，多功能业务的不断完善，对光器件和光纤的传输特性的要求越来越高，光纤取代铜线的时代终究要来临，随着信息时代脚步声的来临，光传输技术的发展前景非常
广阔。
来源：《世界宽带网络》易维善先生

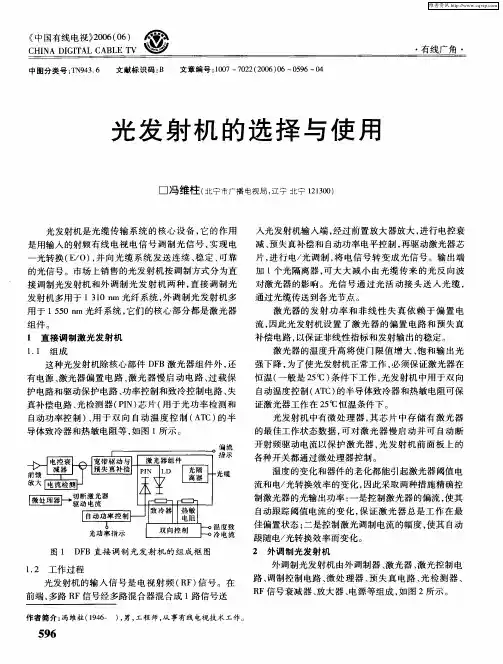

光发射机的选择与使用
光发射机是光缆传输系统的核心设备。它的作用是将输入光发射机的射频有线电视电信号进行光调制，实现电、光转换（E/O），并向光缆系统发送连续、稳定、可靠的光信号。现市场上销售的光发射机种类：按其调制方式不同，分为直接调制光发射机和外调制光发射机两种。直接调制光发射机多用于1310nm光纤
