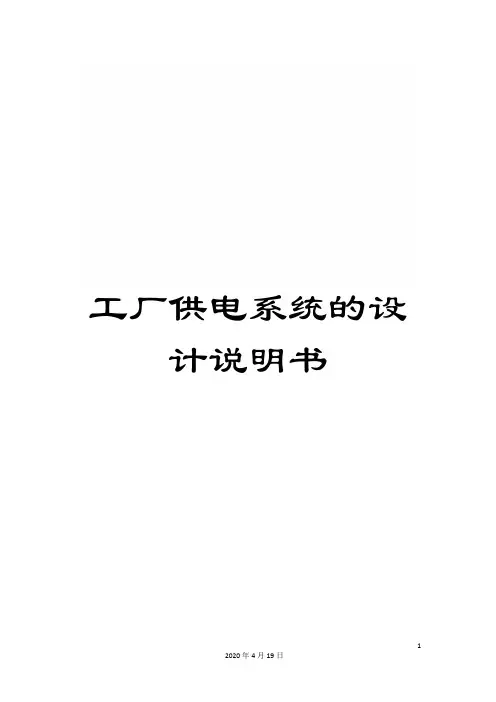

工厂供电系统的设计说明书1LANZHOU UNIVERSITY OF TECHNOLOGY毕业设计(论文)题目某工厂供电系统的设计学生姓名学号专业班级指导教师学院电信学院答辩日期 .06.17摘要作为当今工业发展最重要的能源和动力,电能既能够由其它能量转化也能够转化为其它的能量。
电能的输送和分配具有可靠、经济、安全、快捷的特点。
电力用户包括工业、农业、交通运输等国民经济各个部门以及市政和居民生活用电等。
因此,保证可靠、安全、经济、高质量的供电对于工农业的生产和人民生活有着很大的影响和重要意义。
冶金厂供配电设计应根据各个车间的负荷数量和性质、无功补偿、变压器的台数和容量的选择、短路电流的计算以及变电所高低压侧电气设备选择等因素,从而为该冶金厂提供安全可靠、优质的电力资源,并可最大限度的减少公司的资金投入和降低运行成本。
使用的方法:工厂的供配电设计应考虑多个方面,运用负荷计算,变压器容量、型号、数量的计算,无限大容量电源系统供电时短路电流的计算,以确定各高低压侧电气设及导线的规格,再进行变压器继电保护装置的设计和整定以及防雷接地设计。
最终为本冶金机械修造厂设计一个安全可靠、经济合理、技术先进的供配电控制系统图,满足该厂的生产需求。
关键词:电力系统;继电保护;供配电;负荷计算;短路电流AbstractAs of today's most important industrial development o f energy and power, power not only by other energy conver sion can also be converted into other energy. Electricity transmission and distribution of reliable, economical, s afe, fast. Electricity users, including industry, agricul ture,transportation and other various national economic s ectors aswell as municipal and residential electricity. T herefore, to ensure reliable, safe, economical,high quali ty power supply for industrial and agricultural productio n and people's lives have a great impact and significance of.Metallurgical plant for distribution design should b e based on the number and nature of each workshop load, r eactive power compensation, transformer station numberand choice of capacity, the calculation of shortcircuit curr ent and the substation high and low pressure side of the electrical equipment selection and other factors, which f orthe metallurgical plant providing safe,reliable, high-quality power resources, and can minimize the company's ca pital investment and lower operating costs. Using the met hod: the plant for distribution design should take intoac count various aspects, the use of load calculation, trans former capacity, model, quantity calculation, the calcula tion of the infinite bulk power system short-circuitcurre nt when powered to determine the high and low pressure si de of the electrical equipment and wire specifications, d esign and tuning of transformer protection devices, and l ightning protection and grounding design.Final-based meta llurgicalmachinery repair workshop to design a safe and r eliable and economically reasonable, technologically adva nced power supply control system diagram to meet the prod uction needs of the plant.Key words:Power systems; protection; supply and distribut ion; load calculation; short-circuit current目录摘要..................................... 错误!未定义书签。

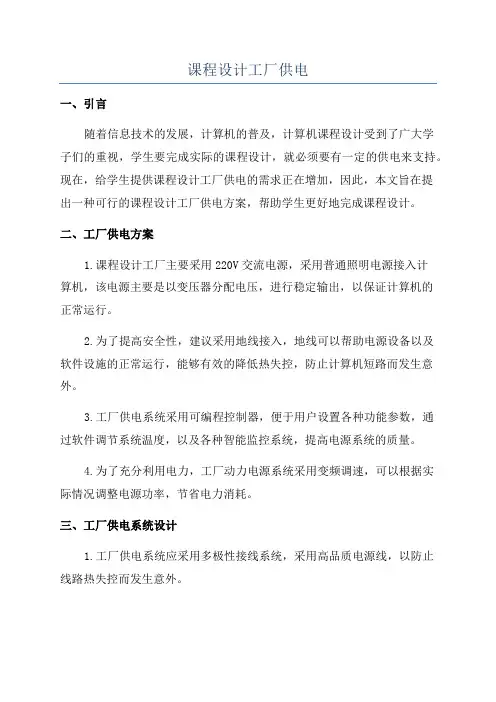

课程设计工厂供电
一、引言
随着信息技术的发展，计算机的普及，计算机课程设计受到了广大学
子们的重视，学生要完成实际的课程设计，就必须要有一定的供电来支持。
现在，给学生提供课程设计工厂供电的需求正在增加，因此，本文旨在提
出一种可行的课程设计工厂供电方案，帮助学生更好地完成课程设计。
二、工厂供电方案
1.课程设计工厂主要采用220V交流电源，采用普通照明电源接入计
算机，该电源主要是以变压器分配电压，进行稳定输出，以保证计算机的
正常运行。
2.为了提高安全性，建议采用地线接入，地线可以帮助电源设备以及
软件设施的正常运行，能够有效的降低热失控，防止计算机短路而发生意外。
3.工厂供电系统采用可编程控制器，便于用户设置各种功能参数，通
过软件调节系统温度，以及各种智能监控系统，提高电源系统的质量。
4.为了充分利用电力，工厂动力电源系统采用变频调速，可以根据实
际情况调整电源功率，节省电力消耗。
三、工厂供电系统设计
1.工厂供电系统应采用多极性接线系统，采用高品质电源线，以防止
线路热失控而发生意外。

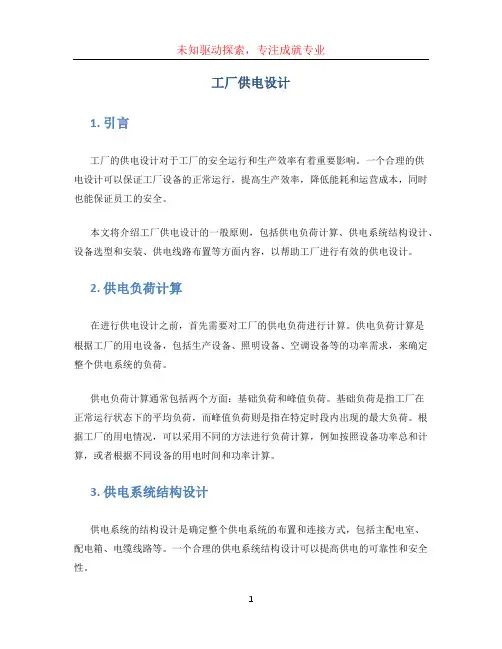

工厂供电设计1. 引言工厂的供电设计对于工厂的安全运行和生产效率有着重要影响。
一个合理的供电设计可以保证工厂设备的正常运行，提高生产效率，降低能耗和运营成本，同时也能保证员工的安全。
本文将介绍工厂供电设计的一般原则，包括供电负荷计算、供电系统结构设计、设备选型和安装、供电线路布置等方面内容，以帮助工厂进行有效的供电设计。
2. 供电负荷计算在进行供电设计之前，首先需要对工厂的供电负荷进行计算。
供电负荷计算是根据工厂的用电设备，包括生产设备、照明设备、空调设备等的功率需求，来确定整个供电系统的负荷。
供电负荷计算通常包括两个方面：基础负荷和峰值负荷。
基础负荷是指工厂在正常运行状态下的平均负荷，而峰值负荷则是指在特定时段内出现的最大负荷。
根据工厂的用电情况，可以采用不同的方法进行负荷计算，例如按照设备功率总和计算，或者根据不同设备的用电时间和功率计算。
3. 供电系统结构设计供电系统的结构设计是确定整个供电系统的布置和连接方式，包括主配电室、配电箱、电缆线路等。
一个合理的供电系统结构设计可以提高供电的可靠性和安全性。
主配电室是供电系统的核心，通常位于工厂的中心位置。
主配电室包括主配电柜、母线等重要设备，负责将电能从供电局引入到工厂的供电系统中。
配电箱则分布在各个用电区域，将电能分配到不同的电路中。
电缆线路则负责将电能从主配电室传输到各个配电箱。
在供电系统结构设计中，还需要考虑到供电的可靠性和安全性。
合理规划供电负载，确保供电系统能够满足工厂的需求，并且在设备故障或者其他意外情况下仍能保证部分供电。
4. 设备选型和安装根据供电负荷计算的结果，选择适合的设备进行供电。
设备选型应考虑功率、电压、电流等参数，并确保设备符合国家标准和行业要求。
设备的安装也是供电设计中的重要环节。
在安装设备时，需要按照相关的安装规范和要求进行操作，保证设备的安全和稳定运行。
同时，还需要注意设备的散热和防护措施，以防止因设备过热或者遭受外界环境影响导致供电故障。

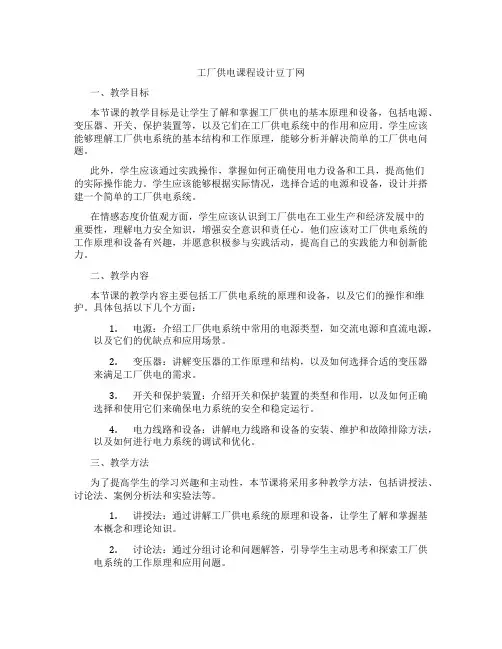

工厂供电课程设计豆丁网一、教学目标本节课的教学目标是让学生了解和掌握工厂供电的基本原理和设备，包括电源、变压器、开关、保护装置等，以及它们在工厂供电系统中的作用和应用。
学生应该能够理解工厂供电系统的基本结构和工作原理，能够分析并解决简单的工厂供电问题。
此外，学生应该通过实践操作，掌握如何正确使用电力设备和工具，提高他们的实际操作能力。
学生应该能够根据实际情况，选择合适的电源和设备，设计并搭建一个简单的工厂供电系统。
在情感态度价值观方面，学生应该认识到工厂供电在工业生产和经济发展中的重要性，理解电力安全知识，增强安全意识和责任心。
他们应该对工厂供电系统的工作原理和设备有兴趣，并愿意积极参与实践活动，提高自己的实践能力和创新能力。
二、教学内容本节课的教学内容主要包括工厂供电系统的原理和设备，以及它们的操作和维护。
具体包括以下几个方面：1.电源：介绍工厂供电系统中常用的电源类型，如交流电源和直流电源，以及它们的优缺点和应用场景。
2.变压器：讲解变压器的工作原理和结构，以及如何选择合适的变压器来满足工厂供电的需求。
3.开关和保护装置：介绍开关和保护装置的类型和作用，以及如何正确选择和使用它们来确保电力系统的安全和稳定运行。
4.电力线路和设备：讲解电力线路和设备的安装、维护和故障排除方法，以及如何进行电力系统的调试和优化。
三、教学方法为了提高学生的学习兴趣和主动性，本节课将采用多种教学方法，包括讲授法、讨论法、案例分析法和实验法等。
1.讲授法：通过讲解工厂供电系统的原理和设备，让学生了解和掌握基本概念和理论知识。
2.讨论法：通过分组讨论和问题解答，引导学生主动思考和探索工厂供电系统的工作原理和应用问题。
3.案例分析法：通过分析实际案例，让学生了解工厂供电系统的设计和应用，提高他们的实际操作能力。
4.实验法：通过实验操作，让学生亲手搭建和调试工厂供电系统，增强他们的实践能力和创新能力。
四、教学资源为了支持教学内容和教学方法的实施，本节课将选择和准备以下教学资源：1.教材：选用符合教学目标的教材，提供系统的理论知识和实践指导。

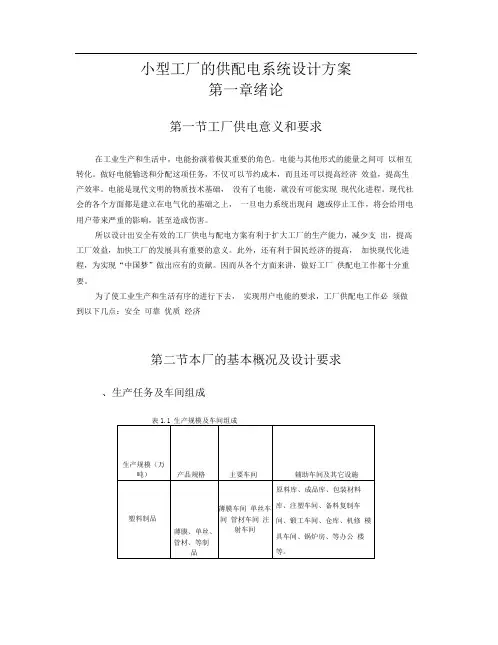

小型工厂的供配电系统设计方案第一章绪论第一节工厂供电意义和要求在工业生产和生活中，电能扮演着极其重要的角色。
电能与其他形式的能量之间可以相互转化。
做好电能输送和分配这项任务，不仅可以节约成本，而且还可以提高经济效益，提高生产效率。
电能是现代文明的物质技术基础，没有了电能，就没有可能实现现代化进程。
现代社会的各个方面都是建立在电气化的基础之上，一旦电力系统出现问题或停止工作，将会给用电用户带来严重的影响，甚至造成伤害。
所以设计出安全有效的工厂供电与配电方案有利于扩大工厂的生产能力，减少支出，提高工厂效益，加快工厂的发展具有重要的意义。
此外，还有利于国民经济的提高，加快现代化进程，为实现“中国梦”做出应有的贡献。
因而从各个方面来讲，做好工厂供配电工作都十分重要。
为了使工业生产和生活有序的进行下去，实现用户电能的要求，工厂供配电工作必须做到以下几点：安全可靠优质经济第二节本厂的基本概况及设计要求、生产任务及车间组成二、负荷性质及负荷情况①根据本工厂的实际情况，得出结论：生产车间为三班制，其余的为单班或两班制。
该厂全年最大负荷利用小时数为5000小时，属于三级负荷。
②全厂包涵5个车间变电所，每个车间包涵其独立的用电设备，全厂总的有功功率为Ro 2610kW，全厂总的无功功率为Q30 3393.17k var，全厂总的视在功率为S3*******kV A。
三、供电需求①本工厂从位于该厂南侧1公里的某变电所取得10千伏架空线路的电源。
②变电所的整定时间为2秒，本厂配电所应不大于1.3秒。
③在总配变电所10千伏侧计量。
④要求本厂的功率因数值在0.9以上。
⑤供电系统技术数据：变电所提供的电源系统为无限大，母线上的电压为10千伏，发生短路时，容量为200兆伏安。
供电系统如图1.1所示⑴。
图1.1 供电系统图四、本厂自然条件1、气象条件①最高温度为35° Co②土壤中0.7〜1米深处一年中最热月平均温度为20° C o③年雷暴日为30天。

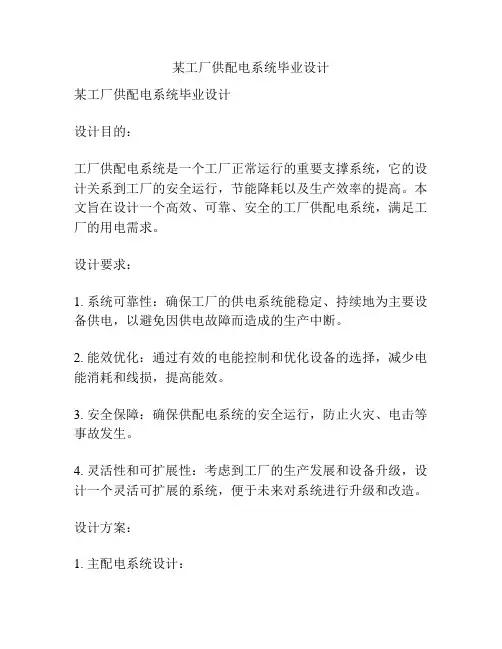

某工厂供配电系统毕业设计某工厂供配电系统毕业设计设计目的：工厂供配电系统是一个工厂正常运行的重要支撑系统，它的设计关系到工厂的安全运行，节能降耗以及生产效率的提高。
本文旨在设计一个高效、可靠、安全的工厂供配电系统，满足工厂的用电需求。
设计要求：1. 系统可靠性：确保工厂的供电系统能稳定、持续地为主要设备供电，以避免因供电故障而造成的生产中断。
2. 能效优化：通过有效的电能控制和优化设备的选择，减少电能消耗和线损，提高能效。
3. 安全保障：确保供配电系统的安全运行，防止火灾、电击等事故发生。
4. 灵活性和可扩展性：考虑到工厂的生产发展和设备升级，设计一个灵活可扩展的系统，便于未来对系统进行升级和改造。
设计方案：1. 主配电系统设计：主配电系统是工厂供电系统的核心，主要包括发电机、变压器、开关柜等设备。
在设计上，应采用双回路供电设计，确保供电的可靠性。
同时，根据工厂的用电需求和动力负荷特点，合理选择发电机和变压器容量。
为了提高能效，可以在主配电系统中引入电力电子设备，如变频器、有源滤波器等，通过控制电压和频率来达到能效优化的目的。
此外，还需考虑到主配电系统的安全性，采取过电压、过电流等保护措施，确保系统的安全运行。
2. 照明系统设计：照明系统是工厂供配电系统中的重要部分，它直接关系到工厂的生产效率和员工的工作环境。
在设计上，应根据工厂的使用需求和照明标准，选择适合的照明设备，如LED灯具等。
同时，要合理布置照明设备的位置，确保整个工厂区域都能得到均匀明亮的照明。
3. 控制系统设计：控制系统是供配电系统的智能化管理部分，用于实时监测和控制工厂的电能消耗和设备运行情况。
在设计上，可以采用自动化控制系统，通过传感器和计算机控制设备，实现对供配电系统的远程监控和运行调节。
同时，还应设计系统安全措施，保护控制系统免受网络攻击和恶意软件的侵害。
4. 可扩展性和改造性：为了适应工厂的生产发展和设备升级，供配电系统应具备一定的可扩展性和改造性。

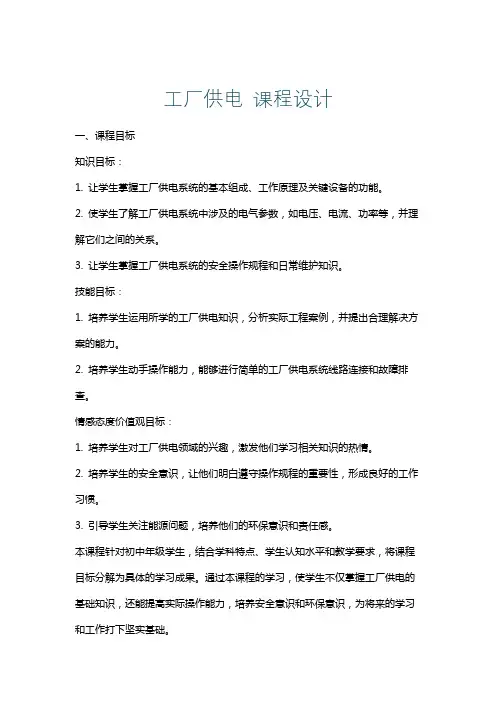

工厂供电 课程设计一、课程目标知识目标：1. 让学生掌握工厂供电系统的基本组成、工作原理及关键设备的功能。
2. 使学生了解工厂供电系统中涉及的电气参数，如电压、电流、功率等，并理解它们之间的关系。
3. 让学生掌握工厂供电系统的安全操作规程和日常维护知识。
技能目标：1. 培养学生运用所学的工厂供电知识，分析实际工程案例，并提出合理解决方案的能力。
2. 培养学生动手操作能力，能够进行简单的工厂供电系统线路连接和故障排查。
情感态度价值观目标：1. 培养学生对工厂供电领域的兴趣，激发他们学习相关知识的热情。
2. 培养学生的安全意识，让他们明白遵守操作规程的重要性，形成良好的工作习惯。
3. 引导学生关注能源问题，培养他们的环保意识和责任感。
本课程针对初中年级学生，结合学科特点、学生认知水平和教学要求，将课程目标分解为具体的学习成果。
通过本课程的学习，使学生不仅掌握工厂供电的基础知识，还能提高实际操作能力，培养安全意识和环保意识，为将来的学习和工作打下坚实基础。
二、教学内容1. 工厂供电系统概述：介绍工厂供电系统的基本组成、工作原理及各部分功能，对应教材第一章内容。
- 主要设备及其功能- 供电系统的分类及特点2. 工厂供电系统的电气参数：讲解电压、电流、功率等参数的定义、计算及相互关系，对应教材第二章内容。
- 电气参数的基本概念- 参数的计算方法及应用3. 工厂供电系统的安全操作与维护：阐述安全操作规程、日常维护方法及注意事项，对应教材第三章内容。
- 安全操作规程- 常见故障与排查方法- 日常维护技巧4. 实践操作：安排学生进行工厂供电系统的实践操作，提高动手能力，对应教材第四章内容。
- 线路连接与调试- 故障排查与处理5. 能源与环保：引导学生关注能源问题，培养环保意识，对应教材第五章内容。
- 能源消耗与节能措施- 环保政策与法规教学内容按照教材章节顺序进行组织，注重科学性和系统性。
在教学过程中，教师需根据学生的实际水平和进度，适时调整教学安排，确保学生能够掌握所学知识，达到课程目标。

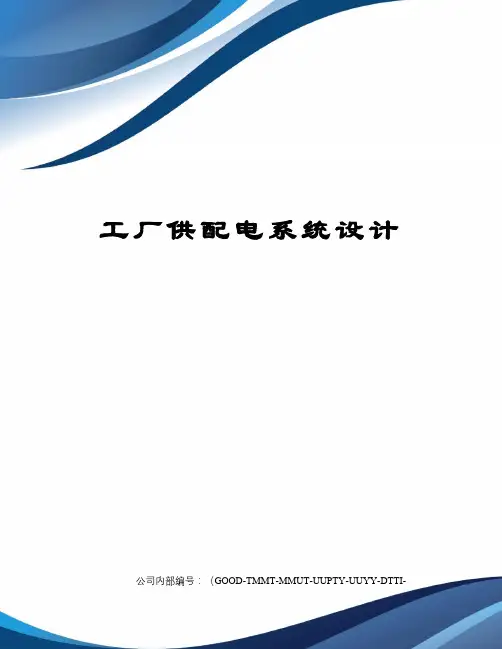

工厂供配电系统设计公司内部编号：（GOOD-TMMT-MMUT-UUPTY-UUYY-DTTI-摘要工厂供电系统就是将电力系统的电能降压再分配电能到各个厂房或车间中去，它由工厂降压变电所，高压配电线路，车间变电所，低压配电线路及用电设备组成。
工厂总降压变电所及配电系统设计，是根据各个车间的负荷数量和性质，生产工艺对负荷的要求，以及负荷布局，结合国家供电情况.解决对各部门的安全可靠，经济技术的分配电能问题。
其基本内容有以下几方面：进线电压的选择,变配电所位置的电气设计,短路电流的计算及继电保护, 电气设备的选择,车间变电所位置和变压器数量、容量的选择,防雷接地装置设计等.目录第一章绪论 (1)第二章工厂进线电压的选择 (2)电压损耗的条件 (2)机械厂设计基础资料 (2)工厂常用架空线路裸导线型号及选择 (3)方案初定及经济技术指标的分析 (4)第三章变配电所位置的电气设计 (7)变配电所所址选择的一般原则 (7)结合方案要求设计位置图 (7)第四章短路电流的计算及继电保护 (8)短路电流的计算 (8)继电器保护的整定 (11)第五章电气设备的选择 (12)第六章车间变电所位置和变压器数量、容量的选择 (13)第七章防雷 (14)防雷设备 (14)防雷措施 (14)第八章接地 (15)致谢(16)参考文献(16)附图143第一章绪论工厂供电，即指工厂所需电能的供应和分配，亦称工厂配电.电能是现代工业生产的主要能源和核心动力。
电能既易于由其它形式的能量转换而来，又易于转换为其它形式的能量以供应用；电能的输送的分配既简单经济，又便于控制、调节和测量，有利于实现生产过程自动化。
因此，电能在现代工业生产及整个国民经济生活中应用极为广泛。
在企业工厂里，电能虽然是工业生产的主要能源和动力，但是它在产品成本中所占的比重一般很小（除电化工业外）。
电能在工业生产中的重要性，并不在于它在产品成本中或投资总额中所占的比重多少，而在于工业生产实现电气化以后可以大大增加产量，提高产品质量，提高劳动生产率，降低生产成本，减轻工人的劳动强度，改善工人的劳动条件，有利于实现生产过程自动化。

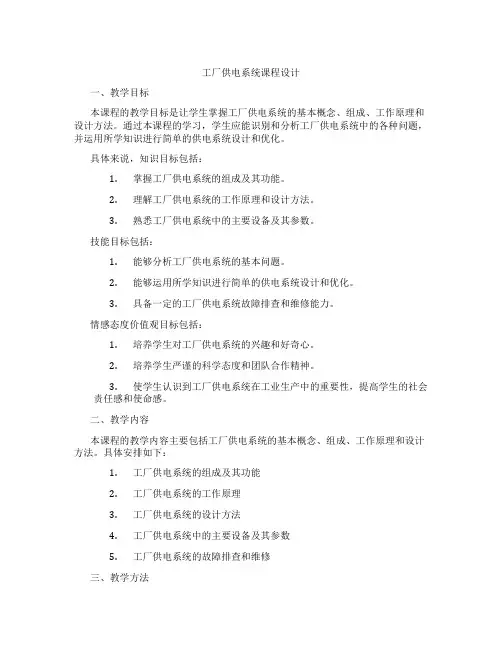

工厂供电系统课程设计一、教学目标本课程的教学目标是让学生掌握工厂供电系统的基本概念、组成、工作原理和设计方法。
通过本课程的学习，学生应能识别和分析工厂供电系统中的各种问题，并运用所学知识进行简单的供电系统设计和优化。
具体来说，知识目标包括：1.掌握工厂供电系统的组成及其功能。
2.理解工厂供电系统的工作原理和设计方法。
3.熟悉工厂供电系统中的主要设备及其参数。
技能目标包括：1.能够分析工厂供电系统的基本问题。
2.能够运用所学知识进行简单的供电系统设计和优化。
3.具备一定的工厂供电系统故障排查和维修能力。
情感态度价值观目标包括：1.培养学生对工厂供电系统的兴趣和好奇心。
2.培养学生严谨的科学态度和团队合作精神。
3.使学生认识到工厂供电系统在工业生产中的重要性，提高学生的社会责任感和使命感。
二、教学内容本课程的教学内容主要包括工厂供电系统的基本概念、组成、工作原理和设计方法。
具体安排如下：1.工厂供电系统的组成及其功能2.工厂供电系统的工作原理3.工厂供电系统的设计方法4.工厂供电系统中的主要设备及其参数5.工厂供电系统的故障排查和维修三、教学方法为了实现本课程的教学目标，我们将采用多种教学方法，如讲授法、讨论法、案例分析法和实验法等。
具体应用如下：1.讲授法：用于传授工厂供电系统的基本概念、组成、工作原理和设计方法。
2.讨论法：鼓励学生就工厂供电系统中的实际问题进行讨论，培养学生的思维能力和解决问题的能力。
3.案例分析法：通过分析典型的工厂供电系统案例，使学生更好地理解和掌握所学知识。
4.实验法：安排实验室实践环节，让学生亲自动手进行工厂供电系统的搭建和调试，提高学生的实际操作能力。
四、教学资源为了保证本课程的顺利进行，我们将准备以下教学资源：1.教材：选用权威、实用的工厂供电系统教材作为主要教学资源。
2.参考书：提供相关的参考书籍，丰富学生的知识体系。
3.多媒体资料：制作精美的课件、视频等多媒体资料，提高学生的学习兴趣。

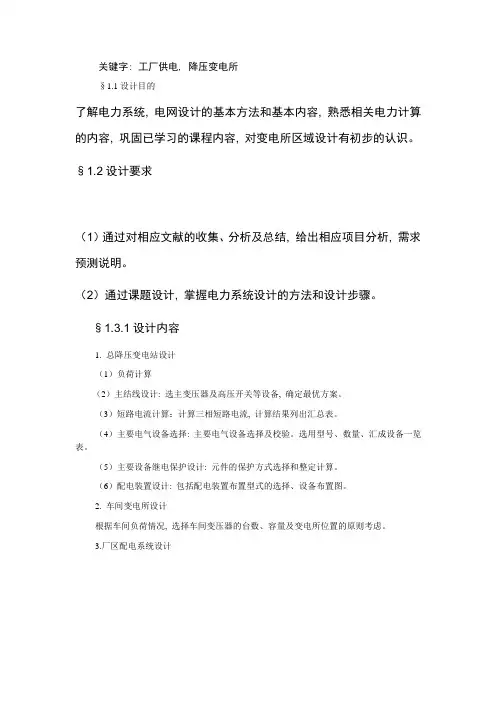

关键字: 工厂供电, 降压变电所§1.1设计目的了解电力系统, 电网设计的基本方法和基本内容, 熟悉相关电力计算的内容, 巩固已学习的课程内容, 对变电所区域设计有初步的认识。
§1.2设计要求（1）通过对相应文献的收集、分析及总结, 给出相应项目分析, 需求预测说明。
（2）通过课题设计, 掌握电力系统设计的方法和设计步骤。
§1.3.1设计内容1. 总降压变电站设计（1）负荷计算（2）主结线设计: 选主变压器及高压开关等设备, 确定最优方案。
（3）短路电流计算：计算三相短路电流, 计算结果列出汇总表。
（4）主要电气设备选择: 主要电气设备选择及校验。
选用型号、数量、汇成设备一览表。
（5）主要设备继电保护设计: 元件的保护方式选择和整定计算。
（6）配电装置设计: 包括配电装置布置型式的选择、设备布置图。
2. 车间变电所设计根据车间负荷情况, 选择车间变压器的台数、容量及变电所位置的原则考虑。
3.厂区配电系统设计根据所给资料, 列出配电系统结线方案, 经计算和分析比较, 确定最优方案。
§1.3.2设计任务1. 设计说明书, 包括全部设计内容, 负荷计算, 短路计算及设备选择（要求列表）；2. 电气主接线图。
§1.4设计依据1.厂区平面布置图2.负荷负荷, 其余均为三级负荷。
3.工厂为二班制, 全年工厂工作小时数为4500小时, 最大负荷利用小时数: Tmax=4000小时。
年耗电量约为2015万kw.h（有效生产时间为10个月）。
4.电源：工厂东北方向6公里处有新建地区降压变电所, 110/35/10kV, 25MV A变压器一台作为工厂的主电源, 允许用35kV或10kV中的一种电压, 以一回架空线向工厂供电。
35kV 侧系统的最大三相短路容量为1000MV·A, 最小三相短路容量为500MV·A。
10kV侧系统的最大三相短路容量为800MV·A, 最小三相短路容量为400MV·A。
( 此文档为word 格式，下载后您可任意编辑修改！)供配电的意义和要求供配电技术，就是研究电力的供应及分配的问题。
电力，是现代工业生产、民用住宅、及企事业单位的主要能源和动力，是现代文明的物质技术基础。
没有电力，就没有国民经济的现代化。
现代社会的信息化和网络化，都是建立在电气化的基础之上的。
因此，电力供应如果突然中断，则将对这些用电部门造成严重的和深远的影响。
故，作好供配电工作，对于保证正常的工作、学习、生活将有十分重要的意义。
供配电工作要很好的为用电部门及整个国民经济服务，必须达到以下的基本要求：(1)安全——在电力的供应、分配及使用中，不发生人身事故和设备事故。
(2)可靠——应满足电力用户对供电可靠性和连续性的要求。
(3)优质——应满足电力用户对电压质量和频率质量的要求。
(4)经济——应使供配电系统投资少，运行费用低，并尽可能的节约电能和减少有色金属消耗量。
另外，在供配电工作中，还应合理的处理局部和全局，当前与长远的关系，即要照顾局部和当前利益，又要有全局观点，能照顾大局，适应发展。
设计中的工厂供电的步骤及基本情况既然工厂供电有如此现实的意义，那么我们在实际设计中应该怎么做呢？一般来讲，工厂供电设计是按照国家对工厂规定的产品纲领，根据工艺，公用所提供的资料进行设计的，一般可分为两个阶段，即：扩大初步设计阶段及施工设计阶段。
扩大初步设计的主要内容有：(1)按照工艺，公用设计所提供的资料，计算车间及全厂的计算负荷；(2)根据车间环境及计算负荷数字，选择车间变电所位置及变压器容量，数量；(3)根据负荷等级，全厂计算负荷，选定供电电源，电压等级及供电方式；(4)确定提高功率因数的补偿措施；(5)选择总降压变电所位置，变压器台数及容量；(6)确定总降压变电所接线方案和厂区内高压配电方案；(7)选择高压电气设备及配电网路载流量导体的截面，必要时进行短路条件下的动稳定及热稳定的校验；(8)选择继电保护及供电系统的自动化方式，进行参数的整定计算；(9)提出变电所和工厂建筑物的防雷措施，接地方式；2.工厂分四个车间分别是：冷作车间、机械加工车间、装配车间和仓库。
工厂长为150m、宽70m，各个车间长为60m、宽为24m。
四个车间中间设计的是个花坛车间分布图下面分别是机械车间负荷统计表和机械车间负荷分布图机械车间负荷统计表序号设备名称设备容量/kw 台数1〜3 13~16 23~25车床7+0.125 1436 32~344 铳床10+2.8 15 21 35 摇臂钻 4.5+1.7+0.6+0.125 36 7 41 42 铳床7+1.7 48 9 铳床7+1.7 210 砂轮机 3.2 111 12 砂轮机 1 217 18 磨床7+1.7+0.5 219 磨床10+2.8+1.5 120 38 磨床10+2.8+0.5 222 37 车床10+0.125 226 27 磨床14+1+0.6+0.15 2立车55+7+1 128 2937+1.7 130 天车20+0.15 131 摇臂钻10.5 1 39 40 龙门刨75+4.5+1.7+1.7+1 + 1+0.5 2 43 44 45 铳床7+1.7 346 镗床 6.5+2.8 147 铳床7+2.8 1桥式起重机48 (& =25%桥式起重机11+5+5+2.2 149 50(& =25%16+5+5+3.5 2机械车间负荷分布图负荷的计算及变压器的选择负荷的统计负荷计算是为电气设备、输电导线和继电保护装置的选择提供重要的计算依据，负荷计算的准确与否直接影响着供电设计的质量。
负荷计算方法有很多，如需用系数法，二项式法，利用系数法，单位产品电耗法等，本设计采用目前设计部门广泛使用的需用系数法。
全厂计算负荷如下图所示：全厂计算负荷表用电设额定电设备台设备容需用系功正切有功功无功功视在功计算电备名称压数（台）量数率值率率率流（A）（KV）(KW (Kde 系(KW (Kvar (Kva））数）））2 3 4 5 6 7 8 9 10 11 12冷作车0.38 0.7 1.02 21 21.42 30间60 0.35 55.26装配车0.38 30 0.4 0.6 1.169 12 14.028 20 31.57 间厂库0.38 4 0.8 0.8 0.75车床14 99.75 0.35 0.7 1.020.38 2 20.25 0.35 0.7 1.021 12.8 0.35 0.7 1.02铳床0.38 4 34.8 0.35 0.7 1.022 17.4 0.35 0.7 1.023 26.1 0.35 0.7 1.021 9.8 0.35 0.7 1.02摇臂钻0.38 3 20.775 0.35 0.7 1.020.38 1 3.2 0.35 0.7 1.02砂轮机 2 2 0.35 0.7 1.022 18.4 0.35 0.7 1.02磨床0.38 1 14.3 0.35 0.7 1.022 26.6 0.35 0.7 1.022 31.5 0.35 0.7 1.020.38 1 63 0.35 0.7 1.02立车 1 38.7 0.35 0.7 1.02天车0.38 1 20.15 0.35 0.7 1.02龙门刨0.38 2 170.8 0.35 0.7 1.02镗床0.38 1 9.3 0.35 0.7 1.02桥式起0.38 1 23.2 0.35 0.7 1.02 重机 2 59 0.35 0.7 1.02 统计全0.38矿合计机加工车间的负荷计算：总容量p=721.8KV功率因数：需用系数：则所以有功功率为：无功功率：视在功率：冷作车间负荷的计算；总容量P=60KV功率因数：需用系数:则有功功率为：无功功率：视在功率：装配车间负荷的计算：总容量P=30KW则有功功率：无功功率：视在功率：厂库负荷的计算：总容量P=4KW则有功功率：无功功率：视在功率：型号额定容量额定电压额定损耗/kW连接组总负荷的计算;提高功率因数的方法和意义提高负荷的自然功率因数(1)正确选择并合理使用电动机，使其不轻载或空载运行。
在条件允许时尽量选用龙行异步电动机。
(2)合理选择变压器容量，适当调整其运行方式，尽量避免变压器空载或轻载运行。
(3)对于容量较大，且不需要调速的电动机(如矿井通风机)，尽量选用同步电动机，并使其运行于过激状态。
因为同步电动机运行于过激状态时呈容性负载，能补偿线路上其他感性负载的无功功率人工补偿法提高功率因数若自然功率因数不能满足要求，应采用人工补偿法提高功率因数，目前工矿企业普遍采用并联电容器进行无功功率的补偿。
提高功率因数的意义首先提高功率因数可以提高电力系统的供电能力，可向更多的用户提供电能，第二减少供电网络中的电压损失，提高供电质量。
用户的功率因数越高，在同样有功功率的情况下，线路中的电流就越小，这样同样容量的功、配电设备，可向更多的用户提供电能。
而且提高功率因素还可以减少供电网络的电能损耗。
在线路电压和输送的有功功率一定的情况下，功率因数越高，电流就越小，则网络中的电能损耗就越少。
可见，提高功率因数，可以充分利用现有的变电、输电和配电设备，保证供电质量, 减少电能损耗，提高功率因数，因而具有显著的经济效益。
补偿前：cos/ 仁0.68，tan 1=1.08补偿后：cos/2=0.95，tan/2=0.329补偿容量：=195KvarN=电容器型号：BW0.4-14KV .W-3 型84KV .W电容器实际补偿容量：变压器的选择因为本变电所属于三类负荷，所以选择1台主变压器，当1台变压器同时运行时, 每台变压器的容量为：Sn.t _ KtpSac二0.7 260 =182KVA因此故障保证系数应取0.7参数列表如下：故障保证系数参数列表外形尺寸/mm400变压器位置的选择变电所的位置选择应满足下列几点要求(1)接近负荷中心⑵接近电源侧(3) 不应设在有爆炸危险的区域内(4) 整个变电所的室内地面，应高于室外地面的 0.6米(5) 配变电所为独立建筑物时，不宜设在地势低洼和可能积水的场所。
(6) 高层建筑地下层配变电所的位置，宜选择在通风、散热条件较好的场所 高低压开关柜的选择高压开关柜属于高压成套配电装置。
它是由制造厂按一定的接线方式将同一回路的开关电器、 母线、计量表计、保护电器及操动机构等组装在一个金属柜中，成为一套完整的配电装置，成套供 应用户。
从而可以节约空间、方便安装、可靠供电，美化环境。
在工矿企业6〜35kV 供电系统中,得到了广泛使用。
高压开关柜按结构形式可分为固定式、移开式。
箱式高压开关柜除铠装式和间隔式高压开关柜以外的金属封闭式高压开关柜，它具有下列特性： (1) 隔室的数目少于金属铠装式开关柜和间隔式开关柜； (2) 隔板的防护等级低于相关的规定； (3) 没有隔板。
环境条件表 环境温度海拔高度湿度 地震裂度安全系数安装地点 -5~40C1000 m 平均90%8C2室内开关柜的主要技术参数序号名称单位参数1 额定工作电压 KV 102 最咼工作电压 KV 123 雷电冲击耐受电压 KV 75/854 额定工作频率 Hz 505 额定动稳电流 kA 256 额定热稳电流 kA 207 额定短时持续时间 S 38 额定开断电流 kA 259 额定关合电流kA 6310 辅助控制回路额定电压 kV 211温度C 30低压开关柜的选择GCS 型低压抽出式开关柜(以下简称装置)是两部联合设计组根据行业主管部门，广大电力用 户及设计单位的要求设计研制出的符合国情、具有较高技术性能指标、能够适应电力市场发展需要 并可与现有引进产品竞争的低压抽出式开关柜。
该装置目前已被电力用户广泛选用。
装置适用于发 电厂、石油、化工、冶金、纺织、高层建筑等行业的配电系统。
在大型发电厂、石化系统等自动化 程度高，要求与计算机接口的场所、作为三相交流频率为 50(60)Hz 、额定工作电压为 380V (400)、/kVAS13-M.RL -400/10短 压 流高压 低压空载长宽高路/% /%10 0.4 0.84 4.20 4 1.9 Y,yn0 1.651500 1230 1630/kVA电 电400(660),额定电流为4000A及以下的发、供电系统中的配电、电动机集中控制、无功功率补偿使用的低压成套配电装置。
使用环境条件：周围空气温度不高于+ 40C，不低于—5C。
24小时内其平均温度不高于+ 35C超过时，需根据实际情况降容运行。
户内使用，使用地点的海拔高度不得超过2000叶周围空气相对湿度在最高度为+ 40C时不超过50%,在低湿度允许有较大的相对温度：如+ 20C 时为90%应考虑到由于温度的变化可能会偶尔产生凝露的影响。
