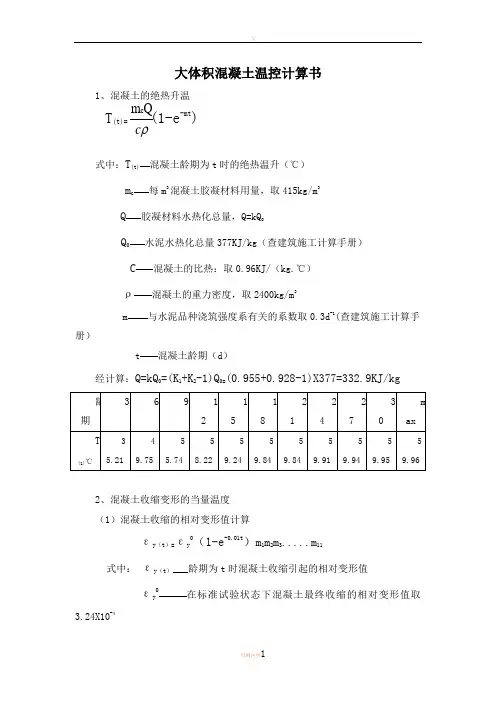

大体积混凝土温控计算书
1
T-mt)
式中：T(t)混凝土龄期为t时的绝热温升（℃）
m c每m3混凝土胶凝材料用量，取415kg/m3
Q胶凝材料水热化总量，Q=kQ0
Q0水泥水热化总量377KJ/kg（查建筑施工计算手册）
C 混凝土的比热：取0.96KJ/（kg.℃）
ρ混凝土的重力密度，取2400kg/m3
m 与水泥品种浇筑强度系有关的系数取0.3d-1(查建筑施工计算手册）
t混凝土龄期（d）
经计算：Q=kQ0=(K1+K2-1)Q0=(0.955+0.928-1)X377=332.9KJ/kg
2、混凝土收缩变形的当量温度
（1）混凝土收缩的相对变形值计算
εy（t）=εy0（1-e-0.01t）m1m2m3.....m11
式中：εy（t）龄期为t时混凝土收缩引起的相对变形值
εy0在标准试验状态下混凝土最终收缩的相对变形值取3.24X10-4
m1m2m3.....m11考虑各种非标准条件的修正系数
m1=1.0 m2=1.0 m3=1.0 m4=1.2 m5=0.93 m6=1.0 m7=0.57 m8=0.835
m9=1.0 m10=0.89 m11=1.01
m1m2m3.....m11=0.447
（2）混凝土收缩相对变形值的当量温度计算
T y(t)=εy(t)/α
式中：T y(t)龄期为t时，混凝土的收缩当量温度
α混凝土的线膨胀系数，取1.0X10-5
3、混凝土的弹性模量
E(t)=βE0(1-e-φ)
式中：E(t)混凝土龄期为t时，混凝土弹性模量（N/mm2）
E0混凝土的弹性模量近似取标准条件下28d的弹性模量：C40
E0=3.25X104N/mm2
φ系数，近似取0.09
β混凝土中掺和材料对弹性模量修正系数，β=1.005
4、各龄期温差
（1）、内部温差
T max=T j+ξ(t)T(t)
式中：T max混凝土内部的最高温度
T j混凝土的浇筑温度，因搅拌砼无降温措施，取浇筑时的大气平均温度，取15℃
T(t)在龄期t时混凝土的绝热温升
ξ(t)在龄期t时的降温系数
K
m W ⋅=+
+2
/546.6231047.00001.014.0015.01
5、表面温度
本工程拟采用的保温措施是：砼表面覆盖一层塑料薄膜及棉毡，棉毡厚度为15mm 左右，薄膜厚度0.1mm 左右。 T b(t)=T q +
2
4
H h ’(H-h ’)△T (t) 式中：T b(t) 龄期为t 时，混凝土表面温度 T q 龄期为t 时，大气的平均温度取15℃
△T (t) 龄期为t 时，混凝土内部最高温度与外界气温之差 H 混凝土的计算厚度H=h+2h ’=1.8+2x0.37=2.275
h ’混凝土的虚厚度 h ’=
λ 混凝土导热系数：λ=2.33W/m.k β 混凝土模板及保温层的传热系数
∑+=
ατ
βλδβ1
1
i δi 各保温层材料的导热系数
βα空气层传热系数可取βα=23W/m2·k β=
h ’= =0.237m
β
λ
32λ
2
砼养护时温差
计算结果表明：所有温差均小于20℃
保温层拆除时温差计算
y
q q b c T T T T T T +-+-=∆)(32
max
计算结果表明：从第12天开始∆T c ＜20℃，即第12天可以拆除保温养护，采用自然养护。
