上海中考物理专题---电路故障题

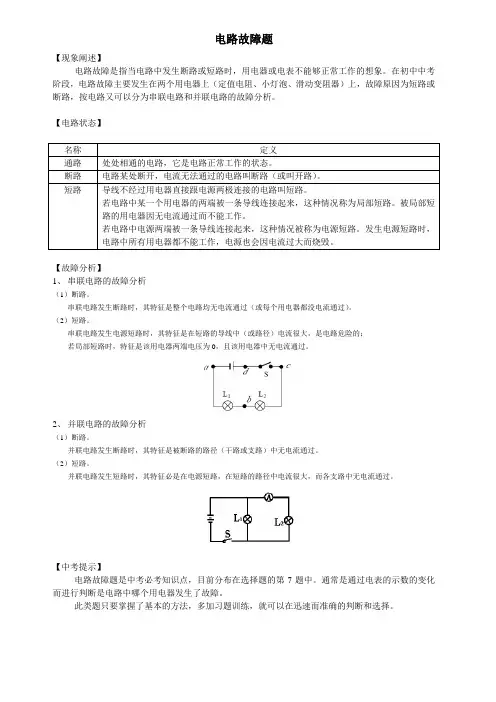

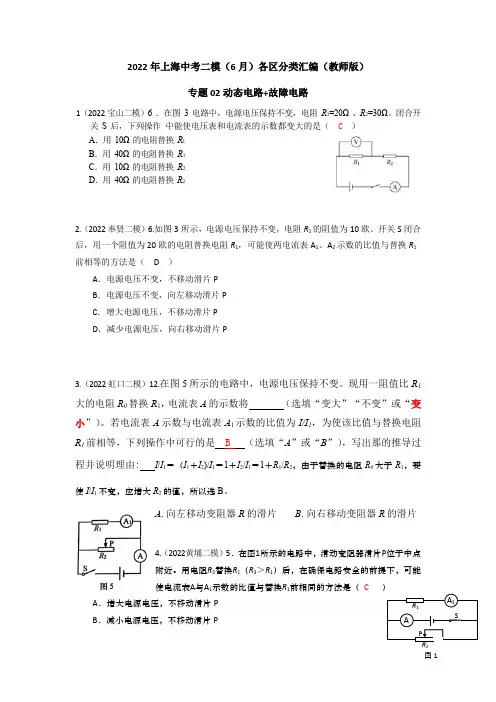

2022年上海中考二模（6月）各区分类汇编（教师版）专题02动态电路+故障电路1（2022宝山二模）6 ．在图 3 电路中，电源电压保持不变，电阻 R 1=20Ω 、R 2=30Ω。

闭合开关 S 后，下列操作 中能使电压表和电流表的示数都变大的是（ C ） A ．用 10Ω 的电阻替换 R 1 B ．用 40Ω 的电阻替换 R 1 C ．用 10Ω 的电阻替换 R 2 D ．用 40Ω 的电阻替换 R 22.（2022奉贤二模）6.如图3所示，电源电压保持不变，电阻R 1的阻值为10欧。

开关S 闭合后，用一个阻值为20欧的电阻替换电阻R 1，可能使两电流表A 1、A 2示数的比值与替换R 1前相等的方法是（ D ）A ．电源电压不变，不移动滑片PB ．电源电压不变，向左移动滑片PC ．增大电源电压，不移动滑片PD ．减少电源电压，向右移动滑片P3.（2022虹口二模）12.在图5所示的电路中，电源电压保持不变。

现用一阻值比R 1大的电阻R 0替换R 1，电流表A 的示数将 （选填“变大”“不变”或“变小”）。

若电流表A 示数与电流表A 1示数的比值为I/I 1，为使该比值与替换电阻R 1前相等，下列操作中可行的是 B （选填“A ”或“B ”），写出那的推导过程并说明理由: I /I 1＝（I 1＋I 2)/I 1＝1＋I 2/I 1＝1＋R 1/R 2，由于替换的电阻R 0大于R 1，要使I /I 1不变，应增大R 2的值，所以选B 。

A .向左移动变阻器R 的滑片B .向右移动变阻器R 的滑片4.（2022黄埔二模）5．在图1所示的电路中，滑动变阻器滑片P 位于中点附近。

用电阻R 3替换R 1（R 3＞R 1）后，在确保电路安全的前提下，可能使电流表A 与A 1示数的比值与替换R 1前相同的方法是（ C ）A ．增大电源电压，不移动滑片PB ．减小电源电压，不移动滑片P图1 AR 2SR 1A 1PC ．电源电压不变，滑片P 向右移D ．电源电压不变，滑片P 向左移5.（2022嘉定二模）6．在图2所示的电路中，电源电压保持不变。

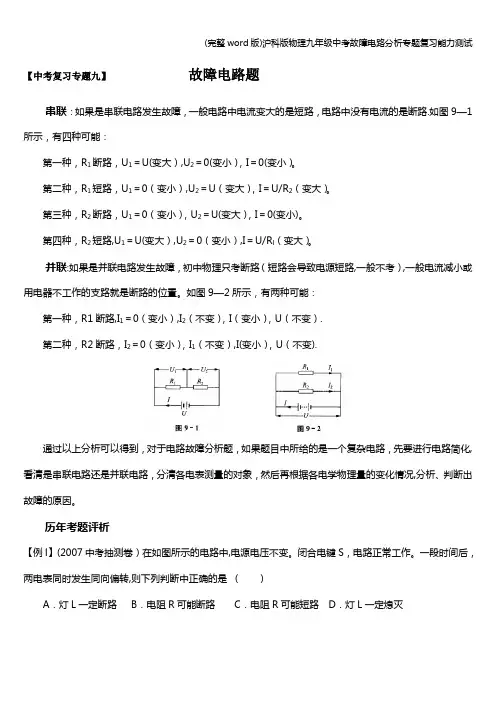

【中考复习专题九】故障电路题串联：如果是串联电路发生故障，一般电路中电流变大的是短路，电路中没有电流的是断路.如图9—1所示，有四种可能：第一种，R1断路，U1＝U(变大）,U2＝0(变小），I＝0(变小）。

第二种，R1短路，U1＝0（变小）,U2＝U（变大），I＝U/R2（变大）。

第三种，R2断路，U1＝0（变小），U2＝U(变大），I＝0(变小)。

第四种，R2短路,U1＝U(变大）,U2＝0（变小）,I＝U/R l（变大）。

并联:如果是并联电路发生故障，初中物理只考断路（短路会导致电源短路,一般不考）,一般电流减小或用电器不工作的支路就是断路的位置。

如图9—2所示，有两种可能：第一种，R1断路,I1＝0（变小）,I2（不变），I（变小），U（不变）.第二种，R2断路，I2＝0（变小），I1（不变）,I(变小），U（不变).通过以上分析可以得到，对于电路故障分析题，如果题目中所给的是一个复杂电路，先要进行电路简化,看清是串联电路还是并联电路，分清各电表测量的对象，然后再根据各电学物理量的变化情况,分析、判断出故障的原因。

历年考题评析【例l】(2007中考抽测卷）在如图所示的电路中,电源电压不变。

闭合电键S，电路正常工作。

一段时间后，两电表同时发生同向偏转,则下列判断中正确的是（)A．灯L一定断路B．电阻R可能断路C．电阻R可能短路D．灯L一定熄灭【例2】(2007虹口区）在如图所示的电路中，电源电压保持不变。

闭合电键S，电路正常工作.过了一会儿，两灯中有一灯熄灭,三个电表中只有一个电表的示数变小，则下列判断中正确的是（）A．一定是灯L1断路，电流表A1的示数变小B．一定是灯L2断路，电流表A2的示数变小C．可能是灯L2短路,电压表V的示数变小D．可能是灯l1短路,电压表V的示数变小【例3】（2006中考题）在如图所示的电路中，电源电压保持不变。

闭合电键S，电路正常工作。

过了一会儿，灯L熄灭，两个电表中只有一个电表的示数变小，则下列判断中正确的是（) A．一定是灯L断路，电流表的示数变小B．一定是电阻R断路，电流表的示数变小C．可能是灯L短路，电压表的示数变大D．可能是电阻R短路，电压表的示数变大【例4】（2005中考题）在如图所示的电路中，电源电压保持不变。

上海中考物理电路故障专题汇编电路故障压轴专题例题：（☆☆☆）在图所示的电路中，电源电压保持不变。

闭合电键S，电路正常工作。

一段时间后，发现电表的示数发生了变化，已知电路中只有一处故障，且只发生在电阻R1或R2上，则下列判断中正确的是（）A 若电压表V示数变大，一定是电阻R1断路。

B 若电流表A示数变小，一定是电阻R2断路。

C 若两个电表的示数都变小，一定是电阻R1短路。

D 若两个电表的示数都变大，一定是电阻R2短路。

例题：（☆☆☆）如图2所示的电路中，电源电压保持不变．闭合电键S，电路正常工作，过了一会灯L熄灭，两电表中只有一个电表示数变大，电路中只有一处故障，且只发生在灯L 或电阻R上．则下列判断中正确的是…………………………………………………………………………（）A．小灯L短路，电流表示数变大C．电阻R短路，电流表示数变大B．小灯L断路，电压表示数变大D．电阻R断路，电压表示数变大例题：（☆☆☆）如图3所示，闭合电键S，灯L亮，一段时间后灯L 熄灭。

若电路中只有一处故障，且只发生在灯L或电阻R上。

现将一只完好的电压表并联在灯L两端，则（）A．若电压表无示数，则一定是R断路B．若电压表无示数，则一定是L短路C．若电压表有示数，则一定是R短路D．若电压表有示数，则一定是L断路例题：（☆☆☆）在图3所示的电路中，电源电压保持不变。

由于电阻R1、R2可能出现了故障，电键S闭合后，电压表V无示数。

现将电压表V并联在电阻R2两端，下列判断中正确的是（）A．若电压表V有示数，则一定是电阻R1短路B．若电压表V有示数，则一定是电阻R2断路C．若电压表V无示数，则可能是电阻R1断路、R2短路D．若电压表V无示数，则可能是电阻R1断路、R2断路例题：（☆☆☆）在图3所示的电路中，电源电压保持不变。

电键S 闭合前后，只有一个电表的示数发生变化，若故障只发生在灯L1或L2处，则一定是灯A．L1断路（）B．L1短路C．L2断路D．L2短路例题：（☆☆☆）如图2所示的电路，电源电压保持不变，电键S闭合时，发现只有一个电表的指针位置发生变化，且灯L不亮，电路中的电阻R或灯L有一个出现了故障，则可能是（）A．电流表指针位置发生变化，灯L短路。

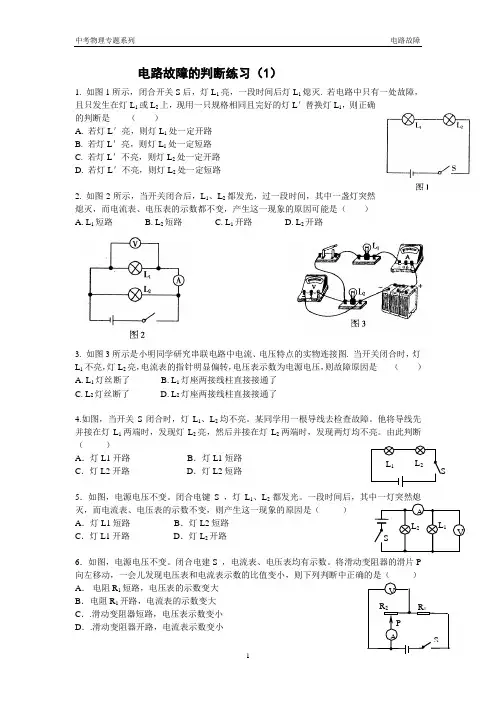

电路故障的判断练习（1）1. 如图1所示，闭合开关S 后，灯L 1亮，一段时间后灯L 1熄灭. 若电路中只有一处故障，且只发生在灯L 1或L 2上，现用一只规格相同且完好的灯L ＇替换灯L 1，则正确的判断是 （ ）A. 若灯L ＇亮，则灯L 1处一定开路B. 若灯L ＇亮，则灯L 1处一定短路C. 若灯L ＇不亮，则灯L 2处一定开路D. 若灯L ＇不亮，则灯L 2处一定短路2. 如图2所示，当开关闭合后，L 1、L 2都发光，过一段时间，其中一盏灯突然熄灭，而电流表、电压表的示数都不变，产生这一现象的原因可能是（ ）A. L 1短路B. L 2短路C. L 1开路D. L 2开路3. 如图3所示是小明同学研究串联电路中电流、电压特点的实物连接图. 当开关闭合时，灯L 1不亮，灯L 2亮，电流表的指针明显偏转，电压表示数为电源电压，则故障原因是 （ ）A. L 1灯丝断了B. L 1灯座两接线柱直接接通了C. L 2灯丝断了D. L 2灯座两接线柱直接接通了4.如图，当开关S 闭合时，灯L 1、L 2均不亮。

某同学用一根导线去检查故障。

他将导线先并接在灯L 1两端时，发现灯L 2亮，然后并接在灯L 2两端时，发现两灯均不亮。

由此判断（ ）A ．灯L1开路B ．灯L1短路C ．灯L2开路D ．灯L2短路5．如图，电源电压不变。

闭合电键S ，灯L 1、L 2都发光。

一段时间后，其中一灯突然熄灭，而电流表、电压表的示数不变，则产生这一现象的原因是（ ） A ．灯L1短路 B ．灯L2短路 C ．灯L1开路 D ．灯L 2开路6．如图，电源电压不变。

闭合电建S ，电流表、电压表均有示数。

将滑动变阻器的滑片P 向左移动，一会儿发现电压表和电流表示数的比值变小，则下列判断中正确的是（）A ． 电阻R 1短路，电压表的示数变大B ． 电阻R 1开路，电流表的示数变大C ．.滑动变阻器短路，电压表示数变小D ．.滑动变阻器开路，电流表示数变小7、如图，电源电压不变。

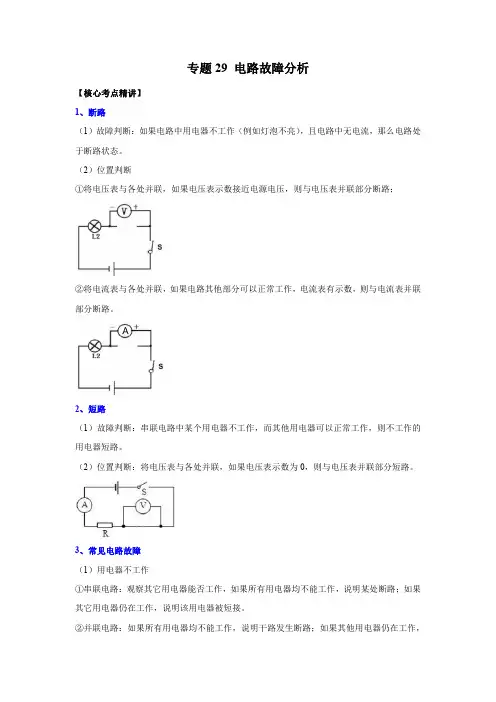

专题29电路故障分析【核心考点精讲】1、断路（1）故障判断：如果电路中用电器不工作（例如灯泡不亮），且电路中无电流，那么电路处于断路状态。

（2）位置判断①将电压表与各处并联，如果电压表示数接近电源电压，则与电压表并联部分断路；②将电流表与各处并联，如果电路其他部分可以正常工作，电流表有示数，则与电流表并联部分断路。

2、短路（1）故障判断：串联电路中某个用电器不工作，而其他用电器可以正常工作，则不工作的用电器短路。

（2）位置判断：将电压表与各处并联，如果电压表示数为0，则与电压表并联部分短路。

3、常见电路故障（1）用电器不工作①串联电路：观察其它用电器能否工作，如果所有用电器均不能工作，说明某处断路；如果其它用电器仍在工作，说明该用电器被短接。

②并联电路：如果所有用电器均不能工作，说明干路发生断路；如果其他用电器仍在工作，说明该用电器所在支路断路。

（2）电压表示数为零①电压表的两个接线柱到电源两极之间断路。

②电压表的两个接线柱之间被短接。

（3）电流表示数为零①电流表所在电路与电源两极构成回路中存在断路。

②电流表所在电路电阻非常大，导致电流过小，电流表的指针几乎不动，例如电压表串联接在电路。

【必刷题型精练】1．（2022•淮安中考）如图所示，闭合开关S1，电灯L1、L2都能发光。

再闭合开关S2，观察到灯泡的发光情况是（）A．L1、L2都变亮B．L1变亮、L2不亮C．L1、L2都变暗D．L1不亮、L2变亮解：闭合开关S1，该电路为串联电路，电灯L1、L2都能发光；再闭合开关S2，灯泡L1的两端被导线相连，则灯泡L1被短路，L1不发光；通过灯泡L2电流变大，L2更亮。

答案：D。

2．（2022•自贡中考）小谢在做实验时，先连成如图所示的电路，闭合开关S1并观察灯泡亮暗情况后，再闭合开关S2，小谢看到的现象是（）A．两只灯泡一直都不亮B．两只灯泡一直亮C．两只灯泡开始都亮，后来L2不亮D．两只灯泡开始都亮，后来L1不亮解：读图可知，当只闭合S1时，两灯泡串联，所以两灯开始都发光，当再闭合S2时，灯L1被短路，只有灯L2工作，所以后来L1不亮，L2亮。

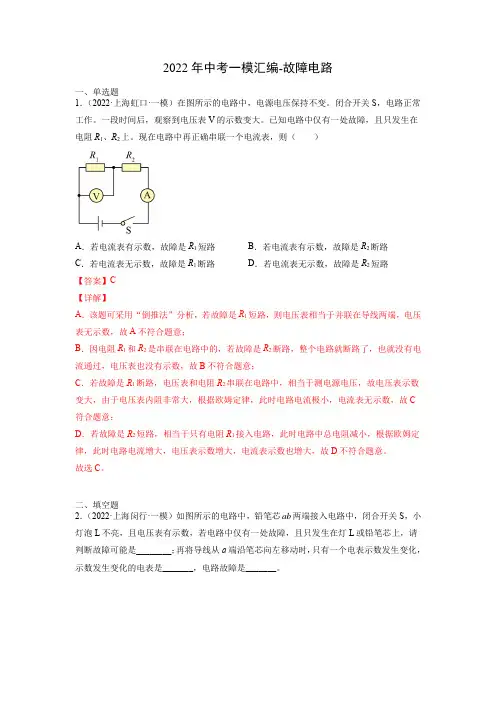

2022年中考一模汇编-故障电路一、单选题1．（2022·上海虹口·一模）在图所示的电路中，电源电压保持不变。

闭合开关S，电路正常工作。

一段时间后，观察到电压表V的示数变大。

已知电路中仅有一处故障，且只发生在电阻R1、R2上。

现在电路中再正确串联一个电流表，则（）A．若电流表有示数，故障是R1短路B．若电流表有示数，故障是R2断路C．若电流表无示数，故障是R1断路D．若电流表无示数，故障是R2短路【答案】C【详解】A．该题可采用“倒推法”分析，若故障是R1短路，则电压表相当于并联在导线两端，电压表无示数，故A不符合题意；B．因电阻R1和R2是串联在电路中的，若故障是R2断路，整个电路就断路了，也就没有电流通过，电压表也没有示数，故B不符合题意；C．若故障是R1断路，电压表和电阻R2串联在电路中，相当于测电源电压，故电压表示数变大，由于电压表内阻非常大，根据欧姆定律，此时电路电流极小，电流表无示数，故C 符合题意；D．若故障是R2短路，相当于只有电阻R1接入电路，此时电路中总电阻减小，根据欧姆定律，此时电路电流增大，电压表示数增大，电流表示数也增大，故D不符合题意。

故选C。

二、填空题2．（2022·上海闵行·一模）如图所示的电路中，铅笔芯ab两端接入电路中，闭合开关S，小灯泡L不亮，且电压表有示数，若电路中仅有一处故障，且只发生在灯L或铅笔芯上，请判断故障可能是________；再将导线从a端沿笔芯向左移动时，只有一个电表示数发生变化，示数发生变化的电表是_______，电路故障是_______。

试卷第2页，共12页【答案】小灯短路或铅笔芯断路 电流表 小灯泡短路【详解】[1]由图可知，灯泡和铅笔芯串联，电压表测量铅笔芯两端的电压，电流表测量电路中的电流，闭合开关S ，小灯泡L 不亮，且电压表有示数，说明电压表的正负接线柱与电源两极相连，因此故障可能是灯L 短路或铅笔芯断路。

专题29电路故障分析【核心考点精讲】1、断路（1）故障判断：如果电路中用电器不工作（例如灯泡不亮），且电路中无电流，那么电路处于断路状态。

（2）位置判断①将电压表与各处并联，如果电压表示数接近电源电压，则与电压表并联部分断路；②将电流表与各处并联，如果电路其他部分可以正常工作，电流表有示数，则与电流表并联部分断路。

2、短路（1）故障判断：串联电路中某个用电器不工作，而其他用电器可以正常工作，则不工作的用电器短路。

（2）位置判断：将电压表与各处并联，如果电压表示数为0，则与电压表并联部分短路。

3、常见电路故障（1）用电器不工作①串联电路：观察其它用电器能否工作，如果所有用电器均不能工作，说明某处断路；如果其它用电器仍在工作，说明该用电器被短接。

②并联电路：如果所有用电器均不能工作，说明干路发生断路；如果其他用电器仍在工作，说明该用电器所在支路断路。

（2）电压表示数为零①电压表的两个接线柱到电源两极之间断路。

②电压表的两个接线柱之间被短接。

（3）电流表示数为零①电流表所在电路与电源两极构成回路中存在断路。

②电流表所在电路电阻非常大，导致电流过小，电流表的指针几乎不动，例如电压表串联接在电路。

【必刷题型精练】1．（2022•淮安中考）如图所示，闭合开关S1，电灯L1、L2都能发光。

再闭合开关S2，观察到灯泡的发光情况是（）A．L1、L2都变亮B．L1变亮、L2不亮C．L1、L2都变暗D．L1不亮、L2变亮2．（2022•自贡中考）小谢在做实验时，先连成如图所示的电路，闭合开关S1并观察灯泡亮暗情况后，再闭合开关S2，小谢看到的现象是（）A．两只灯泡一直都不亮B．两只灯泡一直亮C．两只灯泡开始都亮，后来L2不亮D．两只灯泡开始都亮，后来L1不亮3．（2022•盐城中考）如图所示是小明设计的模拟调光台灯电路。

闭合开关后，灯泡不亮，电流表无示数，电压表有示数，小明检查后发现有一处故障，该电路的故障可能是（）A．电流表断路B．电压表短路C．铅笔芯断路D．灯泡断路4．（2022•呼和浩特中考）如图所示，小嫒同学设计了一个简单的“调光电路”。

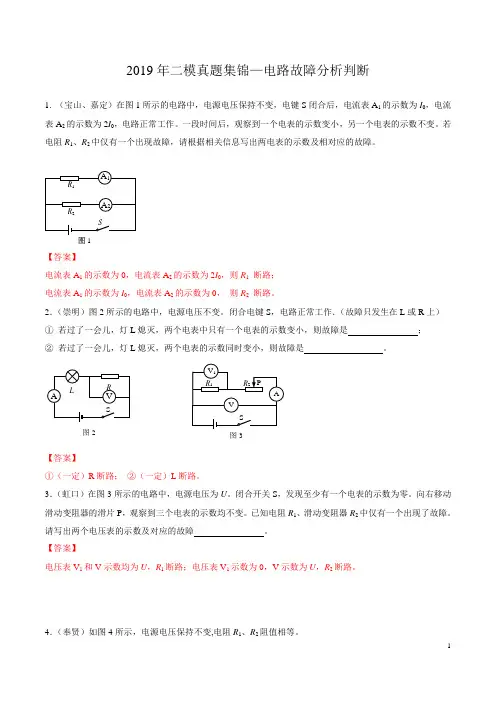

2019年二模真题集锦—电路故障分析判断1. （宝山、嘉定）在图1所示的电路中，电源电压保持不变，电键S 闭合后，电流表A 1的示数为I 0，电流表A 2的示数为2I 0，电路正常工作。

一段时间后，观察到一个电表的示数变小，另一个电表的示数不变。

若电阻R 1、R 2中仅有一个出现故障，请根据相关信息写出两电表的示数及相对应的故障。

__________________________________________________【答案】电流表A 1的示数为0，电流表A 2的示数为2I 0，则R 1 断路； 电流表A 1的示数为I 0，电流表A 2的示数为0， 则R 2 断路。

2．（崇明）图2所示的电路中，电源电压不变。

闭合电键S ，电路正常工作．（故障只发生在L 或R 上） ① 若过了一会儿，灯L 熄灭，两个电表中只有一个电表的示数变小，则故障是 ； ② 若过了一会儿，灯L 熄灭，两个电表的示数同时变小，则故障是 。

【答案】①（一定）R 断路； ②（一定）L 断路。

3．（虹口）在图3所示的电路中，电源电压为U 。

闭合开关S ，发现至少有一个电表的示数为零。

向右移动滑动变阻器的滑片P ，观察到三个电表的示数均不变。

已知电阻R 1、滑动变阻器R 2中仅有一个出现了故障。

请写出两个电压表的示数及对应的故障 。

【答案】电压表V 1和V 示数均为U ，R 1断路；电压表V 1示数为0，V 示数为U ，R 2断路。

4．（奉贤）如图4所示，电源电压保持不变,电阻R 1、R 2阻值相等。

图2图1①若电路中各元件均完好，当电键S由断开到闭合时，电压表V的示数为U0，电流表A1的示数I0，则电源电压为_________，电流表A2示数为____ ________。

②若电路中存在故障且故障只发生在电阻R1、R2处，当电键S由断开到闭合时，发现只有一个电表示数发生变化，则故障是，该电表示数变化量为。

【答案】①U0；2I0。

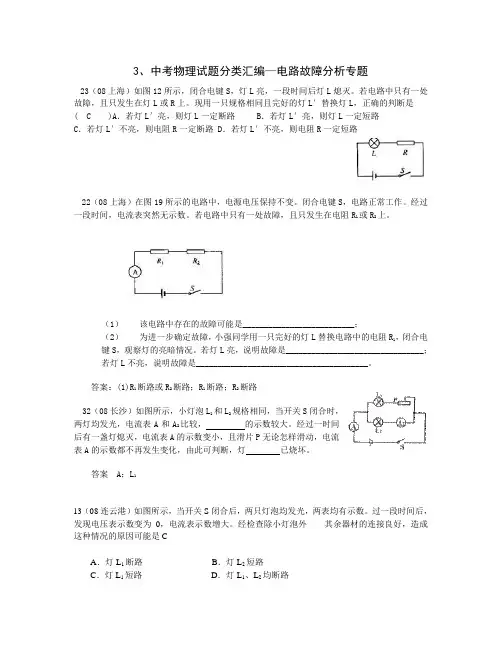

3、中考物理试题分类汇编—电路故障分析专题23（08上海）如图12所示，闭合电键S，灯L亮，一段时间后灯L熄灭。

若电路中只有一处故障，且只发生在灯L或R上。

现用一只规格相同且完好的灯L′替换灯L，正确的判断是( C )A．若灯L′亮，则灯L一定断路 B．若灯L′亮，则灯L一定短路C．若灯L′不亮，则电阻R一定断路 D．若灯L′不亮，则电阻R一定短路22（08上海）在图19所示的电路中，电源电压保持不变。

闭合电键S，电路正常工作。

经过一段时间，电流表突然无示数。

若电路中只有一处故障，且只发生在电阻R1或R2上。

（1）该电路中存在的故障可能是__________________________；（2）为进一步确定故障，小强同学用一只完好的灯L替换电路中的电阻R1，闭合电键S，观察灯的亮暗情况。

若灯L亮，说明故障是________________________________；若灯L不亮，说明故障是________________________________________。

答案：(1)R1断路或R2断路；R1断路；R2断路32（08长沙）如图所示，小灯泡L l和L2规格相同，当开关S闭合时，两灯均发光，电流表A和A2比较，的示数较大。

经过一时间后有一盏灯熄灭，电流表A的示数变小，且滑片P无论怎样滑动，电流表A的示数都不再发生变化，由此可判断，灯已烧坏。

答案A；L113（08连云港）如图所示，当开关S闭合后，两只灯泡均发光，两表均有示数。

过一段时间后，发现电压表示数变为0，电流表示数增大。

经检查除小灯泡外其余器材的连接良好，造成这种情况的原因可能是CA．灯L1断路B．灯L2短路C．灯L1短路D．灯L1、L2均断路20（08桂林）如图9所示，闭合开关S时，小电灯L1、L2都不亮。

用一段导线的两端接触a、b 两点时，两灯都不亮；接触b、c两点时，两灯也不亮；接触c、d两点时，两灯都亮。

对此，下列判断中正确的是（ c ）A．灯L1 断路B．灯L2断路C．开关S断路D．灯L2短路15（08乐山）如图是小明同学研究串联电路中电流、电压特点的实物连接图，当开关闭合时，灯L1不亮，灯L2亮，电流表的指针明显偏转，电压表示数为电源电压，则故障原因可能是 B A、L1灯丝断了 B、L1灯座两接线柱直接接通了C、L2灯丝断了D、L2灯座两接线柱直接接通了27（08哈尔滨）某同学采用如图所示电路做电学实验时，出现一处电路故障，以下分析正确的是（ D ）A．若电流表无示数，电压表有示数，则R1短路B．若电流表无示数，电压表无示数，则R2断路C．若电流表有示数，电压表有示数，则R1断路D．若电流表有示数，电压表无示数，则R2短路17（08安徽）小红在做“探究串联电路电压的规律”实验时，连好了如图所示的电路，闭合开关S后发现L1正常发光，L2只能微弱发光，以下对于这一现象产生原因的分析中，合理的是答案：DA．灯泡L2发生了断路B．灯泡L2发生了短路C．由于灯泡L2的电阻较大，其实际功率较小D．由于灯泡L2的电阻较小，其实际功率较小8（08太原）图3是测定小灯泡电功率的实验电路，电路连接正确后闭合开关，发现灯不亮，电流表指针稍有偏转，电压表指针几乎不动，产生这一现象的原因可能是 DA、灯泡断路B、滑动变阻器短路C、灯丝电阻值过大D、滑动变阻器连入电路阻值过大32．（08台州）实验课上，同学们把两个相同规格的小灯泡连接在如图甲所示的电路中，闭合开关后，两灯发光．此时，一同学不小心把L1的玻璃外壳打破了，结果L1熄灭，L2却更亮了。

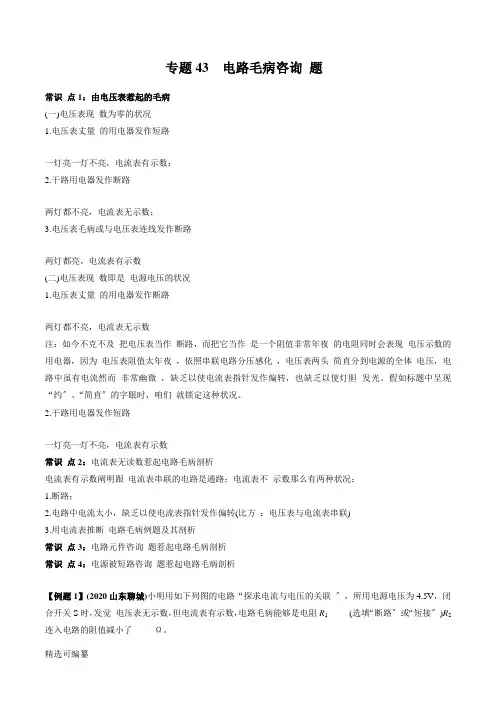

专题43 电路毛病咨询题常识点1：由电压表惹起的毛病(一)电压表现数为零的状况1.电压表丈量的用电器发作短路一灯亮一灯不亮，电流表有示数；2.干路用电器发作断路两灯都不亮，电流表无示数；3.电压表毛病或与电压表连线发作断路两灯都亮，电流表有示数(二)电压表现数即是电源电压的状况1.电压表丈量的用电器发作断路两灯都不亮，电流表无示数注：如今不克不及把电压表当作断路，而把它当作是一个阻值非常年夜的电阻同时会表现电压示数的用电器，因为电压表阻值太年夜，依照串联电路分压感化，电压表两头简直分到电源的全体电压，电路中虽有电流然而非常幽微，缺乏以使电流表指针发作偏转，也缺乏以使灯胆发光。

假如标题中呈现“约〞、“简直〞的字眼时，咱们就锁定这种状况。

2.干路用电器发作短路一灯亮一灯不亮，电流表有示数常识点2：电流表无读数惹起电路毛病剖析电流表有示数阐明跟电流表串联的电路是通路；电流表不示数那么有两种状况：1.断路；2.电路中电流太小，缺乏以使电流表指针发作偏转(比方：电压表与电流表串联)3.用电流表推断电路毛病例题及其剖析常识点3：电路元件咨询题惹起电路毛病剖析常识点4：电源被短路咨询题惹起电路毛病剖析【例题1】(2020山东聊城)小明用如下列图的电路“探求电流与电压的关联〞，所用电源电压为4.5V，闭合开关S时，发觉电压表无示数，但电流表有示数，电路毛病能够是电阻R1_____(选填“断路〞或“短接〞)R2连入电路的阻值减小了_____Ω。

【对点训练】在图所示的电路中，电阻R1=10Ω,R2=20Ω，电源电压坚持稳定。

当开关S1、S3断开，S2闭适时，电流表的示数为0.2A。

当开关S1、S3闭合，S2断开时，电流表的示数为 A，R2的电功率为 W。

为了保证电路平安，两个开关不克不及同时闭合。

【例题2】(2020江苏镇江模仿)在如下列图的电路中，电源电压稳定。

闭合电键K后，灯L1、L2都发光。

一段时刻后，此中一灯忽然燃烧，而电流表、电压表的示数都稳定，那么发生这一景象的缘故能够是( )A．灯L1短路B．灯L2短路C．灯L1断路D．灯L2断路【对点训练】如下列图，闭合开关S后，灯胆L不发光，电流表跟电压表的示数均为0．假定电路中只要一处毛病，那么能够的毛病是()A．灯胆L断路B．电阻R断路C．灯胆L短路D．电阻R短路一、抉择题1.(2020山东泰安)如下列图，闭合开关，两灯均不亮。

故障分析一、电路故障分析：(假设电路中只有一处故障)1、电压表无示数，电流表有示数。

原因：电压表所夹区域L1发生短路。

根据U=I*R，导线有电流通过，但导线理论上没有电阻，因此导线不分压2、电流表无示数，电压表有示数。

原因：电压表所夹区域即L1发生断路。

电压表与灯泡L2串联，电压表电阻大分压大，灯泡电阻小分压小，串联中电压表分担的电压就接近于电源电压。

3、电流表和电压表都没有示数。

原因：电压表所夹区域外发生断路，导致电路不通。

例1. 如下图，当开关S闭合时，发现电流表指针偏转，电压表指针不动接近为零。

该电路的故障可能是〔〕A. 灯L1处短路B. 灯L2处短路C. 灯L1处断路D. 灯L2处断路例2、在测量小灯泡电阻的实验中，小明按图11所示的电路图连接好电路后，闭合开关，发现：灯不亮，电流表没有示数，电压表有示数。

电路中的故障可能是 ( )A．灯泡发生短路 B．灯泡发生断路C．变阻器R发生短路 D．变阻器R发生断路例3、在测量小灯泡电阻的实验中，小明按图11所示的电路图连接好电路后，闭合开关，发现：灯不亮，电流表没有示数，电压表也没有有示数。

电路中的故障可能是 ( )A．灯泡发生短路 B．灯泡发生断路C．变阻器R发生短路 D．变阻器R发生断路4、开路故障区域判断方法：①导线法：把一根导线并接到可能发生开路的地方，电路被连通，可以观察到_______有示数，_______发光。

②电压表法：将电压表并接到接到可能发生开路的地方，用电压表把电路连通，电压表有示数，而且它的示数等于__________。

但电路中的灯__ ______，电流表_______示数.例4、如下图，假设开关S闭合后，灯L1、L2均不亮，小华同学利用一根导线去查找电路故障，当她将导线连接在灯L1两端时，两灯均不亮，将导线连接在灯L2两端时，灯L1亮而灯L2不亮.由此可以判断〔〕A．灯L1短路 B．灯L2短路C．灯L1断路 D．灯L2断路例5、如下图电路，电源电压为6V．闭合开关后，两个小灯泡均不发光，用电压表测得ac与bd两点间的电压均为6V，那么故障可能是 ( )A. L1的灯丝断了 B．L2的灯丝断了C．R的电阻丝断了 D．开关接触不良稳固练习1、如图1所示的电路，合上开关，小灯泡正常发光假设将小灯泡和电流表的位置互换，那么合上开关后的现象是〔〕A．小灯泡不发光 B．小灯泡会烧坏C．小灯泡仍正常发光 D．电压表和电流表都没有示数2、如图2所示，闭合开关S后，电流表几乎无示数，电压表示数近似等电源电压，产生这一现象的原因可能是〔〕A、 L2短路B、 L2灯丝断了C、 L1短路D、L1灯丝断了3．如图3所示的电路，开关S闭合时，发现L1、L2都不亮，用电压表逐段测量，结果是U ab=0，U bc=6V，那么该电路的故障可能是〔〕A．开关S接触不良 B．灯L1断路 C．灯L2短路 D．灯L2的灯丝断了4．在如图4所示的电路中，电源电压不变．闭合开关S，电路正常工作，一段时间是后，发现其中一个电压表示数变大，那么〔〕A．灯L1可能变亮 B．灯L1亮度可能不变 C．灯L2可能断路D．灯L2可能短路图1 图2 图3 图45．如图5所示，开关S闭合后，电路正常工作，电压表有一定的示数。

2023年上海中考一模各区分类汇编（学生版）专题04故障电路1.（2023宝山一模）在图4电路中，电源电压U 0保持不变。

闭合开关S ，发现只有一个电表的示数发生变化。

已知电路中仅有一处故障，且只发生在灯L 或电阻R 上。

根据以上信息，写出闭合开关S 后，小灯L 的发光情况、电压表V 的示数及相对应的故障。

（16）。

3.（2023崇明一模）在图3所示的电路中，电源电压为U 0保持不变，R 1、R 2的阻值完全相同都为R 0，闭合开关S ，两电表都有示数．一段时间后发现，其中一个电表的示数变为零．若电路中只有一处故障且故障只发生在R 1、R 2上，请写出相应的两个电表示数及对应的故障．（16）4.（2023奉贤一模）如图6所示的电路中存在一处断路故障，且只发生在电阻R 1、R 2上。

（1）在干路串联一个电流表，闭合开关后，移动滑片P ，若（13），说明电阻R 2断路。

（2）请说明在电路中接入电压表能否判断故障：（14）5.（2023虹口一模）在图5所示的电路中，电源电压为U0，电阻R1、R2的阻值均为R0。

闭合开关S ，两电表中至少有一个电表示数会发生变化。

若电路中仅有一处故障，且只发生在R1、R2上，根据以上信息，写出闭合开关S 后电流表和电压表的示数及对应的故障。

_______图4SPR 2R 1图6SVR 2图5R 16.（2023黄埔一模）在图5所示电路中，电源电压保持不变。

电路中仅有一处断路故障，且只发生在电阻R 1、R 2上。

若在电路中添加一个电表判断故障，小明设想了两种方案：A ．在MN 两点间并联电压表B ．在N 点处串联电流表①判断方案是否可行。

（16）②写出判断理由。

（17）7.（2023嘉定一模）．在图6所示的电路中，电源电压为U 保持不变，电阻R 1、R 2的阻值均为R 0。

闭合开关S ，电路正常工作。

一段时间后，观察到电流表的示数突然变大。

电路中仅有一处故障，且只发生在电阻R 1或R 2上。

第十六章电压和电阻专题16.6 电路故障问题（拓展）在进行电路故障分析前，首先要进行电路结构分析，了解各元件间的串、并联关系，弄清各电表测的是哪段电路的哪个物理量。

先根据电流表有无示数确定电路是断路还是短路，再根据电压表是否有示数来确定电路故障出现在哪个部位。

1．电路故障主要表现(1)电路断路现象：①灯泡不亮；②电流表无示数；③电压表无示数(电压表所测部分两节点之外断路)；④电压表有示数(接近电源电压)(电压表所测部分两节点之间断路)。

(2)电路短路现象：一是电源短路―→用电器不工作，电压表、电流表都无示数，有可能烧坏电源；二是部分短路(也叫短接)―→电路仍通―→①灯泡仍亮(没有被短路)；②灯泡不亮(被短路)；③电流表有示数(没有被短路)；④电压表有示数(所测部分没有短路)；⑤电压表无示数(所测部分短路)。
